Как вставить сверло в шуруповерт

Правильная установка сверла в патроне дрели

Прежде чем разбираться с тем, как правильно установить сверло в перфоратор, желательно выяснить, как вставить сверло в дрель. Элементом ее конструкции, в котором фиксируется хвостовик сверла, является патрон. На большинстве моделей современных дрелей установлены патроны кулачкового типа, состоящие из:

• корпуса цилиндрической формы;
• кольца или гильзы, которые вращаются вокруг внешней поверхности корпуса;
• кулачков, установленных во внутренней части корпуса.

Конструкция кулачкового патрона

При вращении гильзы по часовой стрелке кулачки одновременно приближаются друг к другу, тем самым надежно зажимая хвостовик устанавливаемого сверла. Соответственно, вопрос о том, как вытащить сверло из дрели, решить нетрудно: достаточно начать вращать гильзу против часовой стрелки. При этом кулачки начнут расходиться, что позволит легко вынуть сверло из дрели. Следует иметь в виду, что перед установкой сверла кулачки следует разжимать с запасом, в таком случае инструмент можно будет легко вставить.

Удобство использования патронов кулачкового типа заключается не только в оперативности и высокой надежности установки инструмента, но также и в том, что в них можно вставить сверла практически любого диаметра. При использовании таких патронов сложностей с тем, как поменять сверло в дрели, как правило, не возникает. Правильно вставленный инструмент держится в таких патронах надежно и позволяет просверлить точное отверстие.

Если вы стали замечать проскальзывание зубьев в момент затяжки патрона – замените стертый ключ на новый

Кулачковые патроны используются как в промышленных, так и бытовых инструментах для сверления. Зажимные устройства бытовых дрелей выпускаются для двух диапазонов диаметров сверл: от 0,8 до 10 и от 1,5 до 13 мм.

В первом случае гильза приводится в действие при помощи специального ключа, на конусной рабочей части которого имеются зубья. Ключ, чтобы привести в действие зажимной механизм, надо вставить в отверстия на боковой части корпуса патрона и вращать. Таких отверстий в отдельных моделях может быть даже три. Соответственно, чтобы ослабить или зажать кулачки, ключ необходимо вставить в каждое из них и начать вращение против часовой стрелки или по ней.

После ослабления кулачков при помощи ключа необходимо провернуть против часовой стрелки и сам патрон, что позволит увеличить расстояние между кулачками до требуемой величины. Вставленный инструмент фиксируется в обратной последовательности: сначала зажимается сам патрон (при его вращении по часовой стрелке), а затем при помощи ключа зажимаются гнезда.

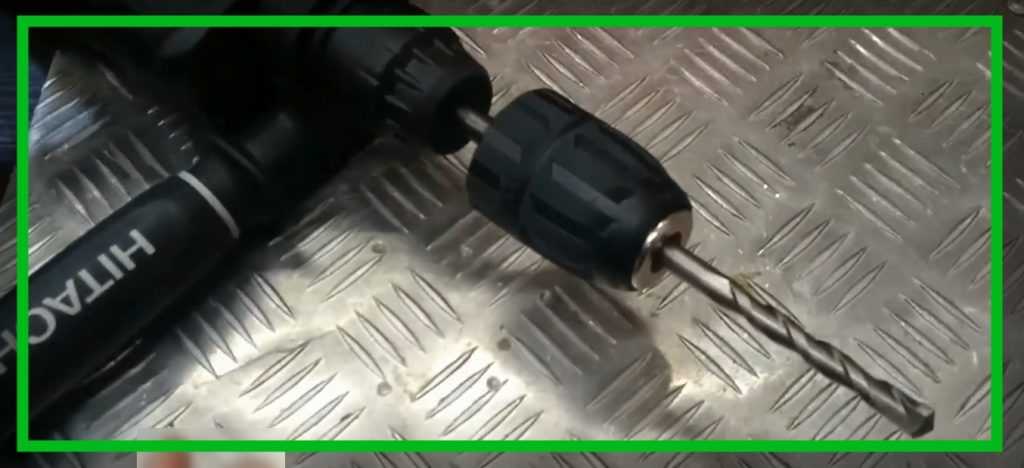

Вытаскивать и устанавливать сверла при использовании быстрозажимного патрона значительно проще и быстрее. В нем гильза приводится в действие за счет ее вращения вручную. Чтобы ограничить силу стягивания кулачков, их часто оснащают блокирующими элементами.

Перед тем как вставить сверло, сначала убедитесь, что дрель находится в рабочем состоянии и обесточьте ее. Только после этого можно приступать к установке сверла.

Разновидности быстрозажимных патронов

Советы при работе с дрелью – шуруповертом

Перед началом работ следует убедиться в исправности всех частей инструмента;

После длительного перерыва в работе аккумуляторная батарея все равно разряжается, в этом случае следует подзарядить ее;

Необходимо убедиться, что в местах сверления не проходит электрический кабель и не заложены трубы водо- и газопровода;

При работе инструмента необходимо избегать частого торможения электродвигателя, это может вывести из строя аккумуляторную батарею;

Внимательно отнеситесь к проверке полярности при подключении к зарядному устройству;

Первая зарядка аккумуляторной батареи может длиться до 12 часов;

Избегайте попадания влаги на корпус инструмента;

Шуруповерт – инструмент, предназначенный для закручивания крепежа. При наличии сверл и специальных насадок с его помощью также можно выполнять некоторые другие операции.

Нюансы разборки и сборки патрона для перфоратора

Детали любого инструмента нуждаются в регулярном осмотре и чистке. Патрон для перфоратора – не исключение. Если вы хотите, чтобы оснастка прослужила вам долго, и работать с ней было легко, то привыкайте систематически ухаживать за ней.

• Отодвиньте ту часть, что из пластика и снимите резиновый уплотнитель.
• При помощи отвёртки уберите фиксирующее кольцо, а затем фиксирующую шайбу.
• Кольцо, расположенное за шайбой, также нужно убрать.
• Начните разбирать механизм SDS. Выньте последовательно шарик, шайбу и пружину.
• Все разобранные детали необходимо аккуратно почистить и смазать маслом.
• Чтобы собрать патрон повторите выше описанные действия в обратном порядке.

Выбирая оснастку для перфоратора, мы часто задаёмся вопросом, какой патрон лучше. Ответ довольно прост. Лучшим будет то устройство, которое оптимально подходит к вашему инструменту по всем параметрам и отвечает каждой из поставленных вами задач.

При покупке желательно отдавать предпочтение проверенным брендам. Крупные производители дорожат своей репутацией, и не будут экономить на качестве.

Учимся ухаживать за цанговыми патронами для дрелей правильно

После замены рассматриваемого устройства, рекомендуется смазать его солидолом или литолом. Почему лучше использовать эти смазочные вещества, а не жидкое моторное масло? Чтобы продлить срок службы внутренних частей и механизмов, следует использовать именно густые смазки. Причины для этого следующие:

1. Патроны дрели не имеют такой надежной защиты от пыли и мелких частиц, как устройства на перфораторах. Именно поэтому высока вероятность того, что внутрь могут попасть мелкие частицы, которые снижают срок службы резьбового механизма. Густая смазка не только снижает трение перемещения по резьбе, но еще и защищает от коррозии, а также предотвращает попаданию пыли. Масло наоборот притягивает пыль, которая попадает на резьбовую часть, тем самым снижая срок службы механизма
2. Смазку необходимо вносить как можно чаще, и если выполняются работы по бурению бетона, то желательно после окончания работ, разобрать патрон, очистить его и смазать
3. Быстрозажимные патроны относятся к категории неразборных, поэтому при выходе их из строя, они подлежат замене

При правильной эксплуатации и уходе за патронами для дрелей и шуруповертов, можно добиться долгого их срока службы. В среднем ключевые служат не менее 20 лет, а срок эксплуатации быстрозажимные составляет до 5 лет, что зависит от качества и особенностей применения.

Способ с медной проволокой

Третий и последний метод – это использование медной проволоки. Толщина её должна быть от 0.2 до 0.8 миллиметров. Если проволоки нет под рукой, можно использовать вполне и многожильный либо одножильный провод. Единственное, перед непосредственной работой с него нужно будет снять изоляцию, да и диаметр должен совпадать с оговоренными значениями.

Берём сверло, лучше – зажимаем кусачками аккуратно с обратной, рабочей стороны. Теперь берём проволоку и начинаем ею обматывать. Самое главное – витки должны быть очень аккуратными, плотными, без просветов и ослаблений. Если одного слоя будет недостаточно, сверху также аккуратно наматывается второй. Всё зависит от первоначальной толщины самого сверла и проволоки. Как только необходимая толщина будет намотана, откусываем кусачками оставшуюся проволоку. Останется его лишь вставить в шуруповёрт.

Каждый из описанных методов простой и лёгкий, повторить любой из них сможет даже новичок. Какой вариант выберете вы – решать только вам. Самое главное, чтобы необходимый материал – стержень от шариковой ручки, фольга, либо медная проволока нужно толщины – всегда оказались в нужное время под рукой. И, как итог, чтобы работа принесла вам пользу.

Сверла из стали с титановым покрытием или из кобальтовой стали

HSS-сверла могут иметь покрытие титановым компаундом, и в этом случае они будут отличаться большей долговечностью и твердостью, чем такие же сверла без покрытия. Они еще лучше подходят для просверливания отверстий в твердых сплавах – например, в нержавеющей стали.

Но практика показывает, что со временем титановое покрытие стирается, а если такое сверло затачивать точилкой для сверл или ручным способом, то покрывающий титановый слой сходит полностью. Внешне титановые сверла выглядят как обычные HSS, но имеют светло-золотистый металлический цвет, похожий на латунь.

Сверла с кобальтом в составе – еще один вариант для сверления твердых сплавов или нержавеющей стали. В этом случае сверло не просто имеет покрытие из кобальта, как титановые сверла, а оно изготовлено из содержащего около 5% кобальта твердого сплава. Маркируются такие сверла как HSS-Co. Кобальтовая добавка придает инструменту долговечность – они способны выдержать более высокую температуру, возникающую в процессе сверления, при этом сверла не теряют свою кромку.

К недостаткам можно отнести их более высокую стоимость; к тому же они отличаются большей хрупкостью. Поэтому они сильнее выкрашиваются на режущей кромке. Ну и, конечно, кобальтовые сверла пригодны не только для сверления твердых сплавов, ими можно сверлить и обычную низкоуглеродистую сталь или другие металлы.

Установка рабочего инструмента на перфоратор

Как уже говорилось выше, перфоратор перед установкой сверла надо проверить на работоспособность. Чтобы выполнить такую проверку, рабочий режим перфоратора устанавливается на сверление без боя. Если после нажатия пусковой кнопки устройства вы услышите и почувствуете, что его двигатель работает ровно и без толчков, значит, перфоратор можно использовать по прямому назначению, предварительно вставив в него сверло или бур.

Чтобы в перфораторе закрепить сверло с цилиндрическим хвостовиком, используйте переходник с патроном кулачкового типа

Перед тем как вставить сверло в перфоратор, необходимо обработать хвостовик рабочего инструмента специальной смазкой, которая защитит его от коррозии. Сама процедура установки сверла в перфоратор выглядит следующим образом.

1. Перфоратор задней частью устанавливается на пол или другую твердую поверхность.
2. Подвижная часть зажимного устройства оттягивается назад.
3. Инструмент вставляется в перфоратор до упора. При этом сверло или бур, которые надо вставить в перфоратор, необходимо держать вертикально. Если пренебречь этим требованием, можно столкнуться с тем, что инструмент будет вылетать или даже ломаться, а также это может привести к выходу из строя самого перфоратора.

Надавливать следует до щелка, затем потянуть бур, если не вынимается – всё хорошо

Учитывая тот факт, что зажимные патроны на современных перфораторах отличаются достаточно простым принципом действия, вопросов о том, как достать сверло из перфоратора, как правило, не возникает.

Сняв с перфоратора использованный инструмент, чтобы заменить его на другой, желательно сразу очистить его хвостовик от смазки и строительной пыли. При этом хвостовик сверла, который вы собираетесь вставить, также должен быть очищен и предварительно смазан. Замененный таким образом инструмент не нанесет вреда зажимному механизму перфоратора и прослужит намного дольше.

Смазка продлевает срок службы как самого бура, так и перфоратора

Используя перфоратор, можно не только получить просверленный элемент конструкции, но и выполнить обработку при помощи специального зубила. Можно также устанавливать в качестве рабочего органа такого устройства миксер.

У домашних мастеров часто также возникают вопросы о том, как вставить сверло в шуруповерт или как поменять патрон на перфораторе. Решить первый вопрос достаточно просто, так как в конструкции шуруповерта используются патроны такой же конструкции, как на дрелях и перфораторах. А вот к вопросу о том, как правильно заменить патрон на перфораторе, следует подходить со знанием дела: выполнить такую процедуру, не имея определенных знаний и навыков, непросто.

Как измерить диаметр сверла

Вы можете видеть размер сверла в виде штампа или гравировки на хвостовике. Но так как эта маркировка размещается близко к окончанию хвостовика, она со временем стирается. У вас накопится несколько сверл, размер которых уже нельзя определить. Приблизительно можно это сделать при помощи измерительной ленты или линейки, но гораздо точнее это получится электронным штангенциркулем (нониусом).

Прибор пригодится и для промера толщины слоя, размера отверстия. Его разрешение 0,05 мм. В продаже есть и механические штангенциркули со шкалой нониус. Электронный прибор сразу отправит данные на ЖК шкалу, где вы его увидите, также вы можете переключиться между дюймовой и метрической системами, а показание измерительных губок можно обнулять, чтобы исправить смещение или износ.

 Pixabay.com

Вверху – механический штангенциркуль, внизу – электронный штангенциркуль

Neiko calipers.

Электронный штангенциркуль с разрешением 0,01 мм и тремя режимами измерения

Что еще полезно узнать о патронах на дрели — что означает маркировка всех типов

Перед тем, как менять патрон на дрели, необходимо определиться с конструкцией посадочного места. Кроме того, что устройства делятся на резьбовые и конусные соединители, так они еще и отличаются по диаметру резьбы. Если собираетесь купить новый патрон, то перед этим рекомендуется снять старый, и покупать новый по подобию. Есть и другой способ, который поможет облегчить выбор нового элемента — это маркировка.

По маркировке становится понятно, для чего предназначен патрон, а так же под какие электроинструменты он подходит. Зная маркировку, которую можно сфотографировать перед походом в магазин, можно приобрести аналогичный зажимной элемент для электродрели. Что же указывается в маркировке патронов, выясним далее.

Это интересно! Маркировка указывается на всех типах патронов для дрелей, как быстрозажимных, так и ключевых. Отличается только место нанесения этой маркировки.

Возьмем два типа маркировок, имеющие следующий вид:

• 1,5-13 mm M12х1,25
• 0,8-10 mm 3,8-24 UNF

По первому варианту все понятно, но чтобы не возникало вопросов, рассмотрим, что обозначает каждая цифра и буква в маркировке патронов дрелей.

1. Интервал от 1,5 до 13 мм и 0,8 до 10 мм — это минимальные и максимальные диаметры хвостовиков рабочих насадок, которые можно закрепить в патронах. Стоит отметить, что вышеуказанные маркировки встречаются на обоих видах патронов, как ключевых, так и быстрозажимных. При покупке нового устройства на дрель или шуруповерт, первые значения маркировки нужно учитывать обязательно, иначе просверлить отверстие сверлом свыше 11 мм, как во втором случае, уже не удастся
2. В первом случае вторая часть обозначения M12х1.25 — это метрический диаметр резьбы 12 мм, а также шаг, который составляет 1,25. Это означает, что на инструменте используется метрическая резьба, и можно сказать, что это патрон с советской дрели
3. В третьем случае маркировка сильно отличается от первого варианта. Обозначение 3,8 — означает дюймовую резьбу на 3/8 дюйма. Обозначение 24UNF — это значение шага мелкой резьбы по унифицированной номенклатуре. Буквенное обозначение говорит о том, что на патроне используется мелкая резьба. Цифра 24 говорит о том, что это количество витков резьбы на один дюйм. Ниже приведена таблица со всеми размерами, а также их расшифровкой

В качестве краткого заключения, надо отметить, что закрутить на вал советской дрели патрон с маркировкой, как во втором случае, не получится. Он не только не подойдет по размеру, но еще и по резьбе.

Выше описана маркировка для резьбовых типов соединений на патронах. Чтобы не пришлось думать, какой способ соединения устройства используется на конкретной модели дрели, следует посмотреть на маркировку. Конусные типы соединителей отличаются от резьбовых. Рассмотрим пример обозначения конусного патрона: 1-13 mm B16 2015.

По значению «1-13 mm» понятно, что это минимальный и максимальный диаметры хвостовиков насадок, которые можно закрепить в патроне инструмента. Маркировка B16 — это и есть обозначение конусного патрона. Буква «B» — это означает, что патрон имеет конусный тип крепления, а вот цифра 16 — это диаметр нижней части посадочного отверстия. Надо отметить, что конусные устройства бывают следующих типов:

• B10
• B12
• B16
• B18

Последние цифры «2015» — это год выпуска патрона, которые не всегда указываются.

Как избежать поломки сверла

Даже у профессионалов часто ломаются сверла с узким диаметром, материал изготовления не имеет значения: быстрорежущая сталь это, кобальт или титан. Вот почему при работе сверлами нужно быть очень осторожным.

• Сверла малого размера ломаются, зацепляясь за заготовку. По возможности используйте не сетевую, а аккумуляторную дрель. При заедании сверла патрон выскочит, риск заклинивания уменьшится. Поставьте дрель на низкие обороты и увеличивайте их, если патрон будет проскальзывать при сверлении.
• Надавливайте легко, только для ухода стружки и не более того.
• Держите дрель крепко. Если при сверлении переместите инструмент вбок, отведя от линии перпендикуляра, то это приведет к изгибанию сверла и в итоге – к его поломке.
• Если сверлите металл, не делайте это с большой силой и напряжением, особенно когда сверло уже выходит на другую сторону. Возможно застревание сверла, так как оно начинает захватывать металл уже на дне. Лучше всего под заготовку подложить деревянный брусок, тогда металл не будет выходить наружу. По звуку вы сможете определить степень сопротивления и как реагирует насадка и вовремя ослабить давление. Работая с острым сверлом, не давите при сверлении. Если сильно надавливаете на сверло с тупым концом, оно перегреется и сломается.

Eugene Brennan

Малый диаметр сверла

Почему нужен специальный патрон

Для начала следует отметить что, несмотря на внешнюю схожесть перфоратора с дрелью, данные инструменты имеют совершенно различную конструкцию. В дрели патрон вращается посредством передачи крутящего момента с вала электродвигателя через редуктор из нескольких шестеренок. Для обеспечения надежной фиксации сверла в дрели используется цанговый механизм.

В перфораторах крутящий момент преобразуется из вращательного в возвратно-поступательное движение. Имеется в этом агрегате также режим обычного вращения. В силу наличия возвратно-поступательного движения устройство оснащается специальным видом фиксатора. В рассматриваемых инструментах применение цанговых патронов недопустимо, так как они не способны противостоять возвратно-поступательным движениям. Именно поэтому и применяется специальный SDS-патрон, способный выдерживать нагрузки как вращательного, так и возвратно-поступательного движения.

Если возникает необходимость использования сверла для дрели в перфораторе, то для этого нет необходимости осуществлять замену патрона.Для этого существуют специальные адаптеры для перфоратора, посредством которых можно устанавливать любые насадки с цилиндрическим или шестигранным хвостовиком. Такие адаптеры способны существенно облегчить жизнь мастера, особенно при наличии в арсенале сверл для дрели.

Как вставить в перфоратор обычное сверло

Случаи, когда необходимо выполнить сверление не бетона, а металла или какого-либо другого материала перфоратором, не являются редкостными. Для этого мастеру приходится прибегать к применению специальных сверл с SDS-хвостовиками. Такие сверла выпускаются различных диаметров, но их недостатком является высокая стоимость, которая в несколько раз выше обычных с цилиндрическими хвостовиками.

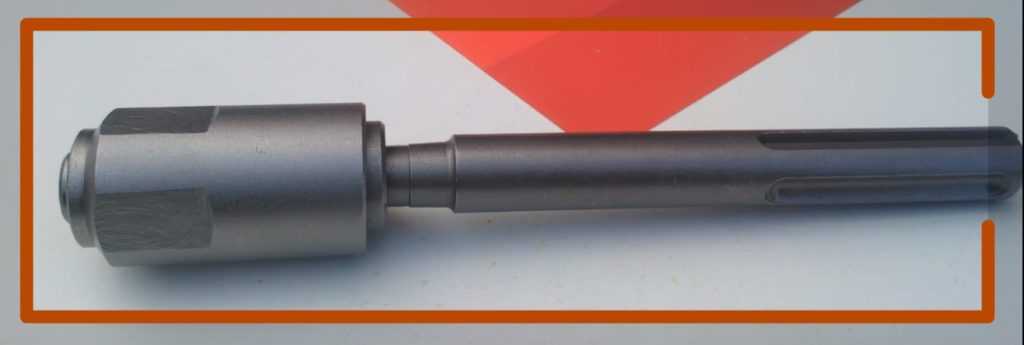

Чтобы иметь возможность установить сверло с цилиндрической формой хвостовика в перфоратор, понадобится купить специальный переходник или адаптер. Такой адаптер фиксируется в патроне используемого инструмента, как обычный бур.

Переходник вместе с цанговым патроном стоят около 300 рублей

При этом немаловажно отметить, что такие изделия бывают как ключевого, так и быстрозажимного типа. Установив такой фиксатор, можно применять любые насадки с цилиндрической формой хвостовика, например, сверла, миксер, коронки

Большое количество оборотов дрели не всегда позволяет перемешивать растворы. Именно поэтому прибегают к применению мощных агрегатов, особенно если требуется перемешать большие объемы раствора.

Приобретать мастера рекомендуют быстрозажимные виды фиксаторов, так как перфоратор представляет собой достаточно тяжелую машину, поэтому очень сложно удерживать ее и вывинчивать при этом с помощью ключа насадку. Использование быстрозажимного фиксатора позволяет быстро и оперативно заменять насадки, в отличие от ключевого.

Применение переходников позволяет осуществлять различные виды работ с помощью перфоратора, в то время как дрели не в состоянии с ними справиться. К примеру, маломощной дрелью очень сложно просверлить отверстие большого диаметра в древесине. Чтобы не перегружать дрель, которая может от перегрузки сгореть, рекомендуется воспользоваться перфоратором. Этот инструмент просверлит отверстие любого диаметра, с которым бы не смогла справиться дрель.

Особенности выбора переходника

Выбирая переходник для перфоратора следует учесть тип патрона, используемый в инструменте. В этих агрегатах могут использоваться патроны таких типов:

• SDS-plus, которые применяются в машинах бытового назначения. Они позволяют устанавливать хвостовики с диаметром 10 мм.
• SDS-max. Такие патроны позволяют фиксировать хвостовики диаметром 20 мм, и применяются преимущественно в профессиональных моделях.

Выбирая переходник, следует учитывать данный фактор, в противном случае адаптер попросту не подойдет к инструменту. При выборе следует также учитывать, что ключевые патроны являются более надежными, но при этом требуют применения специального ключа. Быстрозажимные просты в работе, но при этом имеют незначительный ресурс работы.

В завершении нужно отметить эффективность рассматриваемого инструмента. Хотя дрель и позволяет решить множество различных технологических задач, но перфоратор применяется там, где немаловажную роль играет именно мощность.

Посадочное место

Оно может быть резьбовым либо конусным. На большинстве современных моделей используется резьбовое соединение. Однако иногда оно бывает и конусным — в основном на дрелях с патроном под максимальный хвостовик 16 мм.

Резьбовое соединение

Резьба может быть метрической, но в большинстве случаев на современных дрелях она идет дюймовая. Производители всегда пишут прямо на патроне, какая у него резьба, если он, конечно же, резьбовой.

Дюймовая резьба бывает следующих размеров:

• 1/4″
• 3/8″
• 5/8″
• 1/2″

Резьбовой патрон с маркировкой 1,5 — 13 мм — 1/2

При этом самыми распространенными являются 3/8 и 1/2. Эти две посадки могут использоваться на патронах с максимальным зажимаемым хвостовиком на 10 и 13 мм. Посадка 1/2 редко, но еще встречается и на патронах с зажимом до 16 мм. 1/4 — это посадка на патронах до 6,5 мм, а 5/8 — опять же до 16.

Метрическая резьба бывает только М12. Применяется для патронов с зажимом до 10, 13 и 16 мм.

Конусное посадочное место может иметь обозначение В12, В16 и В18. Цифры обозначают диаметр в миллиметрах. Применяются они на патронах с зажимом до 10, 13 и 16 мм. Причем с последним диаметром чаще всего.

Конусная посадка Конусный патрон с маркировкой 3-13 мм В16

Это все, что я хотел сказать о размерах дрелевых патронов. Надеюсь, что помог вам со всем этим разобраться. Статью же на этом заканчиваю — до новых встреч!

Дрель – один из самых часто используемых инструментов у каждого мастера. Но даже если человек и не занимается изготовлением мебели или строительством, наличие дрели в домашнем хозяйстве никогда не будет лишним. Потому что дрелью можно не только сверлить отверстия в металле, дереве, пластике или кирпиче, спектр применений этого инструмента намного шире:

— ударные дрели способны сверлить отверстия в бетонных стенах;— с помощью специальных сверл можно сверлить отверстия в стекле и кафельной плитке;— с использованием насадки-миксера дрель можно использовать для подготовки цементного раствора и замешивания сухих строительных смесей;— со специальными насадками дрель можно использовать для чистки деталей от старой краски или очистки металла от ржавчины;— существуют даже насадки, превращающие дрель в лобзик, пилу или фрезер;— а еще дрель можно использовать на кухне вместо миксера.

Перечислять области, в которых используется дрель, можно долго: она используется везде. Но у каждого мастера свои условия работы и свои требования к инструменту. Не существует универсальной дрели, которая будет хороша на любом рабочем месте. И перед покупкой следует разобраться в характеристиках и опциях современных дрелей, чтобы получить эффективный инструмент за разумные деньги.
