Причины повреждения проводки
Провода могут повредиться при ремонте. Причиной повреждения электрического провода может быть использование тонких, некачественных кабелей, нарушение технологии монтажа, перегрузка сети, повреждение при выполнении строительных и ремонтных работ и т. д.
На неисправность в работе электросети указывает:
- частое срабатывание автомата на щитке;
- искрение;
- короткое замыкание;
- отсутствие фазы, нуля по отдельности или обеих одновременно.
Рассмотрим в таблице классы неисправностей и их характеристики:
| 1 | Первый | Приходится более, чем на 50% от всех неисправностей. Происходит в местах соединения проводников, их подключения к контактам розеток, выключателей, электрощитов. |
| 2 | Второй | Если при выполнении ремонта забили гвоздь или просверлили провод перфоратором. Это может привести к короткому замыканию. |
| 3 | Третий | В 20% случаев происходит разрыв без постороннего вмешательства. Он может возникнуть вследствие износа кабеля, перегрузки сети или неисправности в работе устройства защитного отключения тока. |
Соединение перебитых медных проводов электропроводки
Соединение перебитого медного провода в стене пайкой обеспечивает надежность контакта проводов не хуже, чем не поврежденного и позволяет закрыть соединение штукатуркой без установки распределительной коробки.
Перебит один из двух медных проводов
Вскрытие показало, что перебит один медный проводник, второй провод не задет и изоляция вокруг него не повреждена.
Для ремонта сначала необходимо выбрать штукатурку в стороны от места повреждения на 3-5 сантиметров на глубину сантиметра под поврежденным местом провода. Это необходимо для создания условий для соединения проводов. Далее необходимо разъединить провода и разрезать изоляцию вдоль по центру.
Снимается изоляция 10-15 мм с поврежденных концов проводников. Если электропроводка сделана давно, то ее изоляция делается очень твердой и ножом ее снять в стесненных условиях, не повредив провод сложно. В таком случае лучше снять изоляцию оплавлением.
Концы медных проводников покрываются паяльником слоем припоя. Залудить проводники нужно тщательно и обязательно со всех сторон. На одни из проводников одевается изолирующая трубка длиной чуть больше, чем оголены провода.
Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.
Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение обильно покрыть силиконом.
Если силикон не использовали, то для исключения возможности смещения изоляционной трубки и большей герметичности места соединения следует намотать один слой изоляционной ленты. Так как большой рулон ленты не продеть за проводами, а полоска изоленты от рулона при изоляции будет слипаться, то лучше отмотать необходимую длину с рулона и намотать на любой стержень, например спичку.
В результате проделанной работы получено соединение перебитого провода скрытой электропроводки, по техническим характеристикам практически не уступающее соседнему уцелевшему проводнику.
Такое соединение можно смело покрывать штукатуркой и навсегда забыть о случившейся неприятности.
Перебиты оба из двух медных проводов
Если перебиты сразу оба провода скрытой электропроводки, то можно каждый из проводников соединить по вышеописанной технологии. Но для достижения максимального качества лучше срастить их несколько иным способом. Один из перебитых проводников сращивается, как описано выше, а для второго вставка делается из провода, на котором частично оставлена изоляция.
При таком способе соединения полностью исключается непосредственное соприкосновение соседних проводов при самых неблагоприятных обстоятельствах.
Сначала сращивается пайкой один конец проводника, затем другой. Осталось надеть изолирующие трубки
Обратите внимание, для того, чтобы меньше вскрывать провод в стене, нижняя изолирующая трубка сделана из двух отрезков, которые перед пайкой надеваются на правый и левый провод
Перед надеванием трубок, для получения герметичного, защищенного от влаги соединения скрытой электропроводки, место пайки нужно обильно смазать силиконом.
Осталось навернуть на восстановленное соединение слой изолирующей ленты.
Перебиты три из трех медных проводов
Перебитые три провода электропроводки соединяются по такой же технологии, как и два. Можно длинную перемычку с изоляцией поставить одну в середине, а крайние проводники соединить короткой. Но тогда монтаж будет делать сложнее.
После пайки на незащищенные участки проводов наносится силикон и надеваются изоляционные трубки. Затем полученное соединение обвивается изолирующей лентой.
Вы можете посмотреть, как я наращивал в стене электропроводку из двойного медного провода, при переносе розетки с одного места стены на другое.
Возникает законный вопрос, а как нагреть паяльник для выполнения пайки, если в электропроводке нет напряжения? В случае если разводка электропроводки в квартире двухконтурная, то можно подключить паяльник к розетке в другой комнате через удлинитель. Можно запитать паяльник, от распределительного щитка в подъезде, подключить переноску у соседа. В крайнем случае, можно воспользоваться мобильным паяльником, о котором рассказано в одноименной статье сайта.
Последовательное соединение двух многожильных гибких проводов — 3 варианта
Для качественной скрутки разделите каждую многопроволочную жилу пополам.
Далее закрутите эти половинки по часовой стрелке, чтобы создать подобие моножилы. А затем скрутите их между собой до середины.
После этого, приложите провода друг к дружке в стык и еще раз оберните их между собой. Должен получиться вот такой “крест”.
Теперь осталось только обвить одну жилу вокруг другой.
Помимо относительно “хорошего” контакта (если о нем здесь может идти речь без пайки ), вы получаете еще и сверхпрочное соединение, которое не так-то просто разорвать, потянув провода в разные стороны.
Немного распушите жилы и заведите их друг в дружку, чтобы они составили единое целое.
После чего, поверх такого соединения намотайте жесткую проволоку.
Если натянуть сверху термоусадку получится на вид красивый цельный проводник.
При наличии под рукой тюбика-шприца паяльной пасты, провода можно надежно соединить при помощи обычной зажигалки.
Заводите жилки одна в другую как было показано выше, и немного скручиваете их пальцами.
Далее наносите капельку паяльной пасты сверху и прогреваете это место зажигалкой.
Паста плавится и проникает во внутрь, создавая надежный электрический контакт.
И все это без паяльника, ближайшей розетки для него, олова и т.п. Паста настолько крута, что с ней можно паять даже алюминий!
Другие разъемы
При починке других разъемов меняется не схема пайки наушников, а порядок подключения контактов. Если в случае двухконтактного соединения ошибиться сложно, то 5 проводов вполне можно перепутать.
В трехпиновом штекере медный провод присоединяется к наибольшему контакту, а два цветных к оставшимся малым. Если микрофона нет, то 4 провода можно таким же образом подключить к штекеру этого типа, единственное отличие — медных кабелей два вместо одного, их нужно скрутить друг с другом. Если же он есть, то последний провод (четвертый или пятый) отвечает за микрофон, для него есть специальный контакт.
Устройство кабеля
Иногда приходится вносить коррективы в уже проложенную домашнюю ТВ-сеть. Такое бывает при перестановке мебели, или если у вас дома «завёлся» дополнительный телеприёмник, или же участок коаксиального шнура элементарно повредился и требуется вставка. Тогда перед вами встаёт задача: как удлинить телевизионный кабель или как нарастить повреждённый участок до нужной длины? Прежде чем вы вплотную займётесь решением, научитесь правильно соединять антенный кабель, ведь любое неаккуратное соединение ТВ-кабеля чревато потерями качества приёма. Здесь неплохо бы вспомнить устройство кабеля.
Коаксиальный кабель – это телекоммуникационный провод для передачи маломощных сигналов, состоящий из двух проводников, которые отделены друг от друга диэлектрическим материалом. Проводник в центре и внешний металлический слой образуют собой концентрические цилиндры с общей осью. Токопроводящая жила в центре коаксиала – это сплошной или семижильный провод. Обычно он изготавливается из меди, серебра или алюминия с медным напылением, омеднённой стали и т.д. В качестве внешнего проводника – экранирующей оплётки – выступает плетёное металлическое полотно. Чаще всего это медная оплётка, алюминиевая коса. Во многих изделиях применяют дополнительную оболочку из изолирующей плёнки-фольги, которая предшествует плетёному слою – алюминиевый экран.
Дополнительно про цвета проводов в наушниках
О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением (вот вы, например, знаете за что отвечает зеленый провод?)
К штекеру наушников может приходить разное количество проводов:
- 2 провода (для моно-наушников);
- 3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
- 4 провода (для стерео-наушников);
- 5 или 6 проводов (для стерео-гарнитуры с микрофоном).
2 провода
Думаю, никому не нужно объяснять, как отремонтировать штекер наушников, если у них всего два проводка. Тут что-либо о перепутать в принципе невозможно.

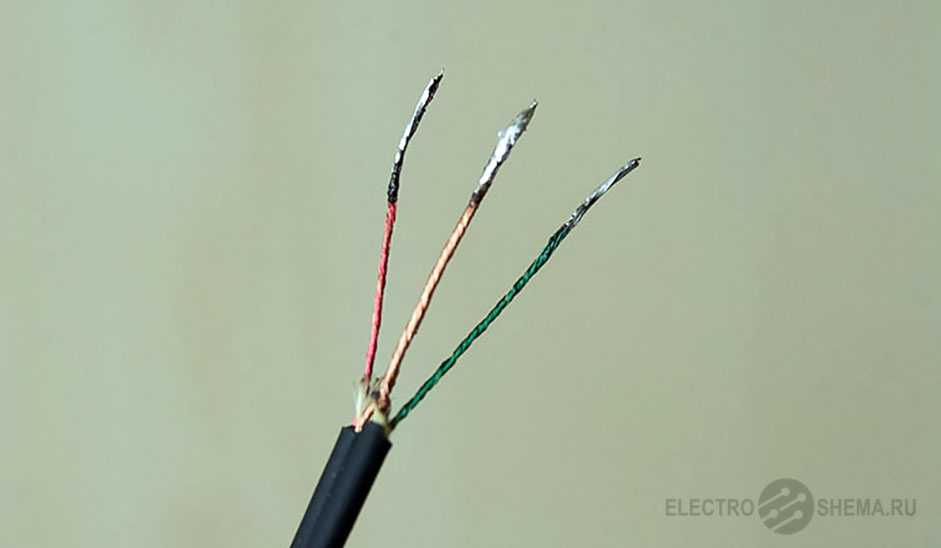

3 провода

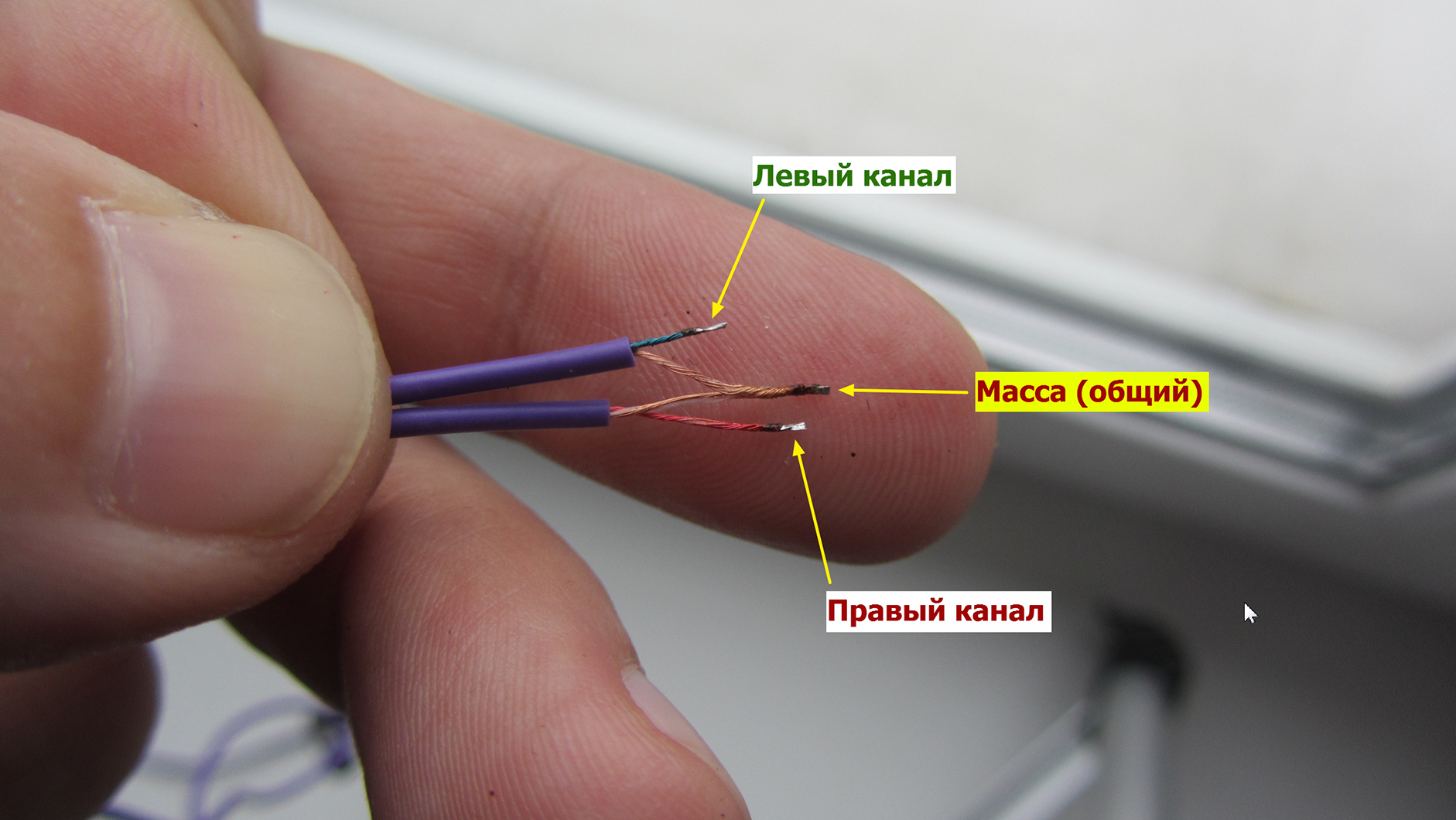

От каждого уха всегда идут два провода — плюс и минус, но иногда производитель объединяет минусы обоих динамиков вместе и получается, что к штекеру приходят всего три провода. Чтобы было понятнее, приведу схему пайки штекера наушников:

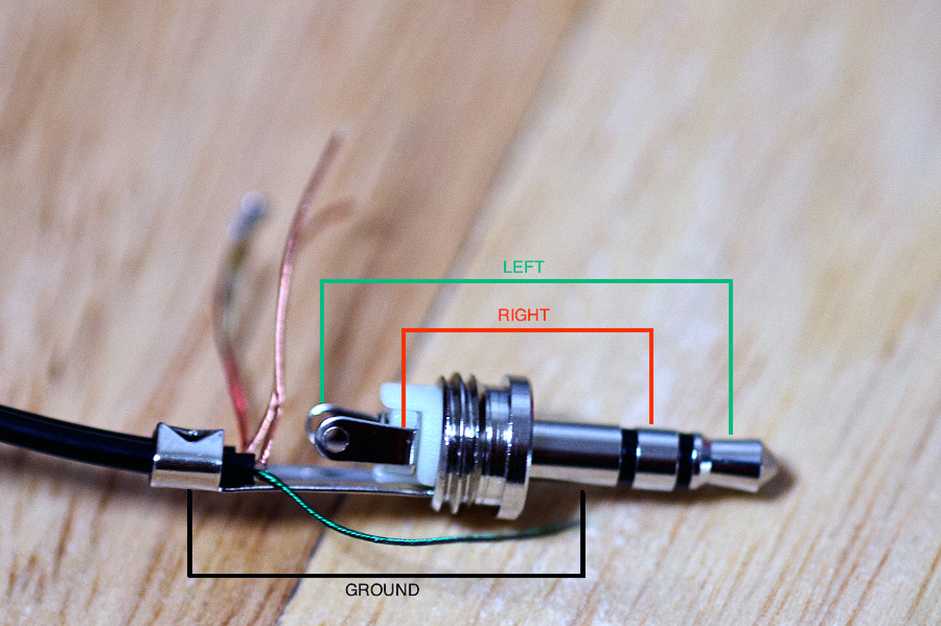

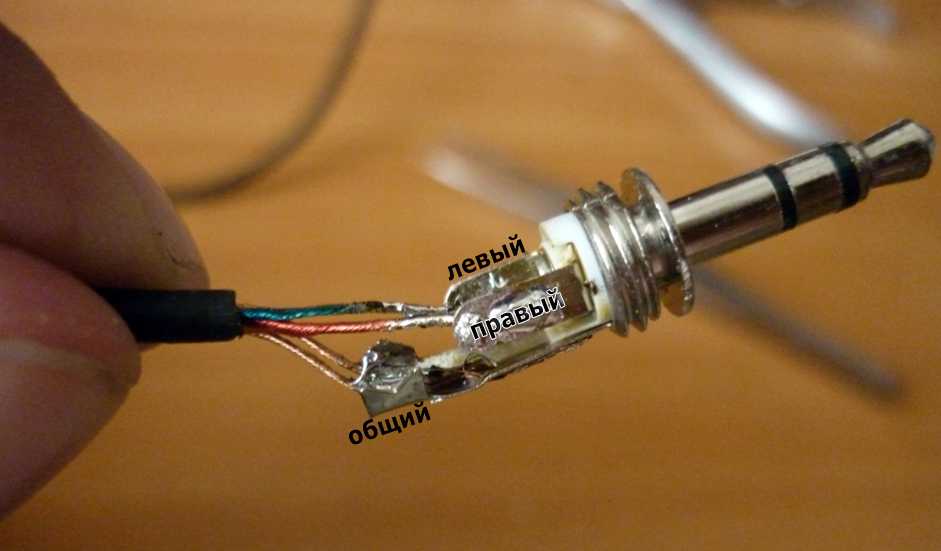

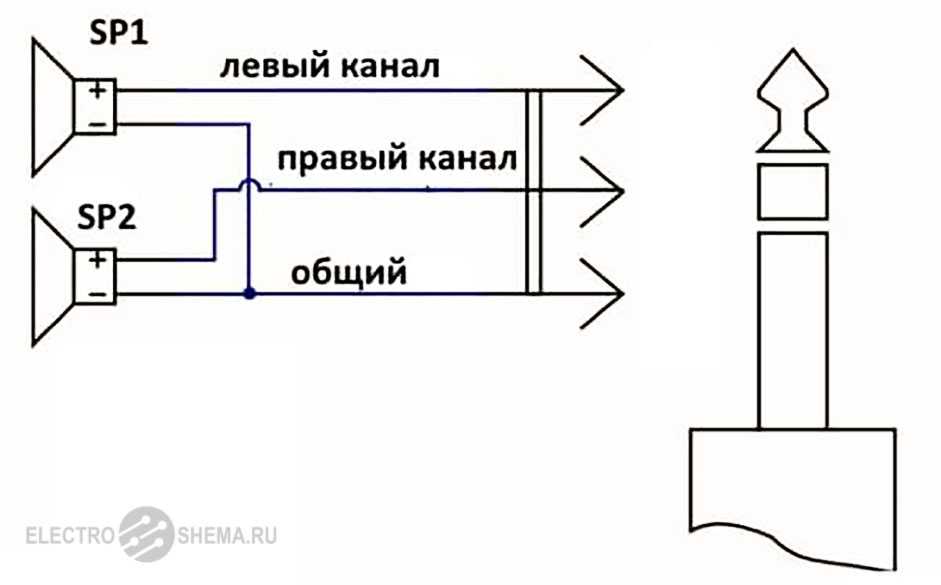

Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:

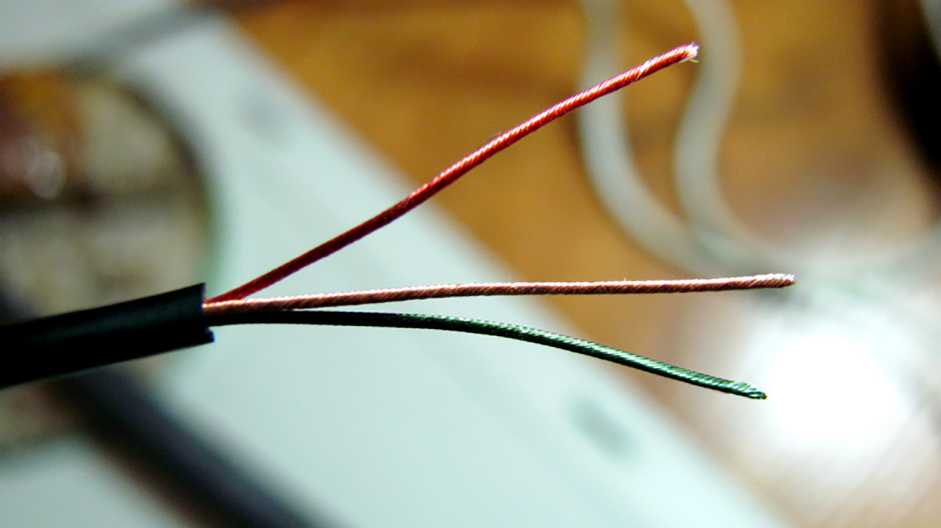

Чаще всего провода покрывают лаком разного цвета:
- красный — правый канал;
- зеленый, синий или белый провод — левый канал;
- бесцветный лак — общий провод (масса).

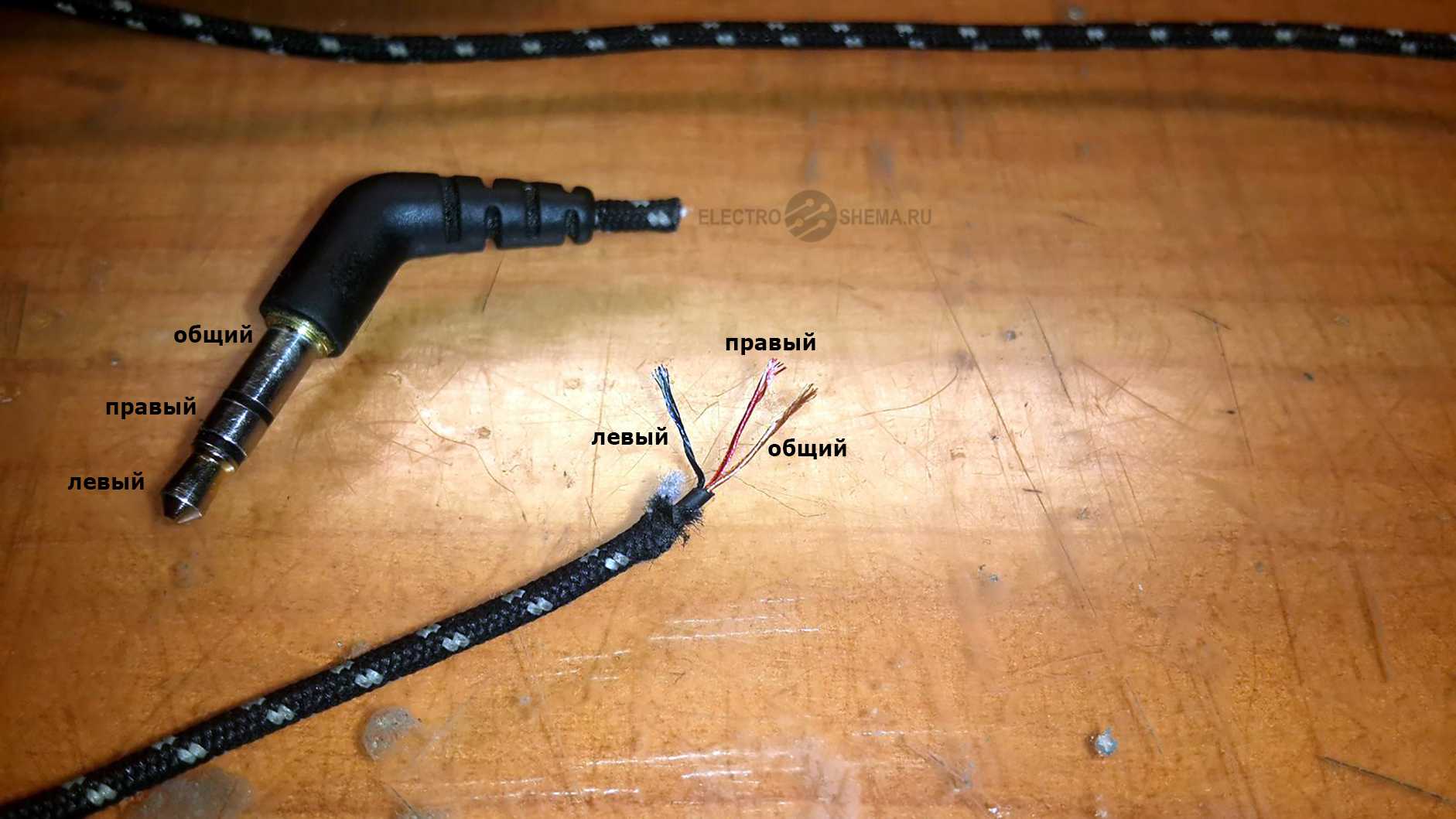

Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:

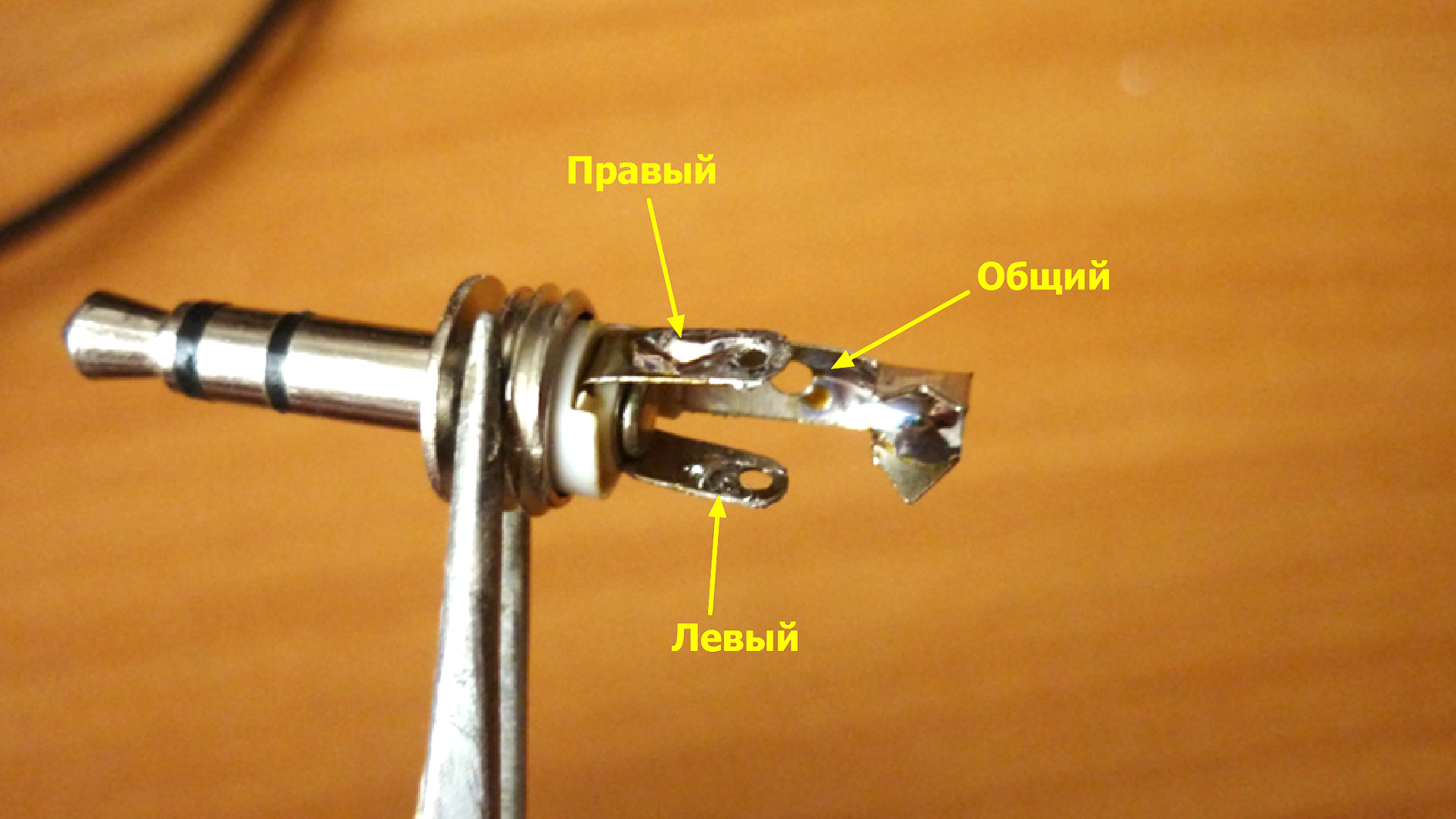

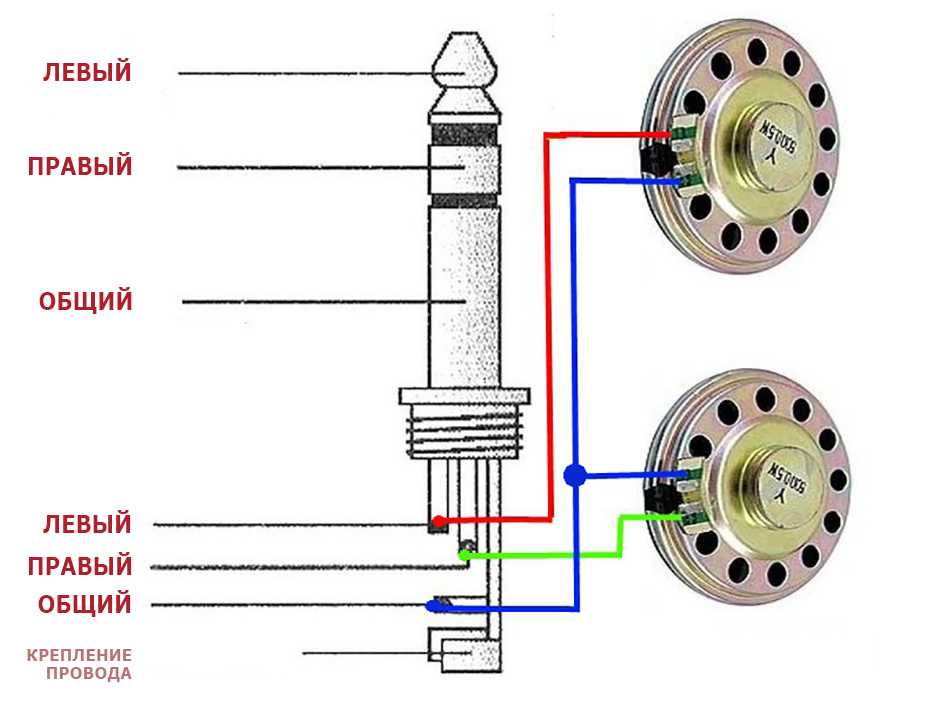

Смотрим, как правильно припаять провод к наушникам (3 провода):
4 провода
Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.
Вариант первый: у вас обычные наушники без микрофона и без кнопок (у штекера всего 3 контакта). Тогда эти четыре провода — это просто две пары проводов от каждого из динамиков. Минусы у них одного цвета (медного), а плюсы — разного (обычно синий и красный или зеленый и красный):
В этом случае общие провода (те, которые одного цвета) соединяют вместе и припаивают к общему контакту штекера. О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка:
А вот как припаять наушники к такому джеку:

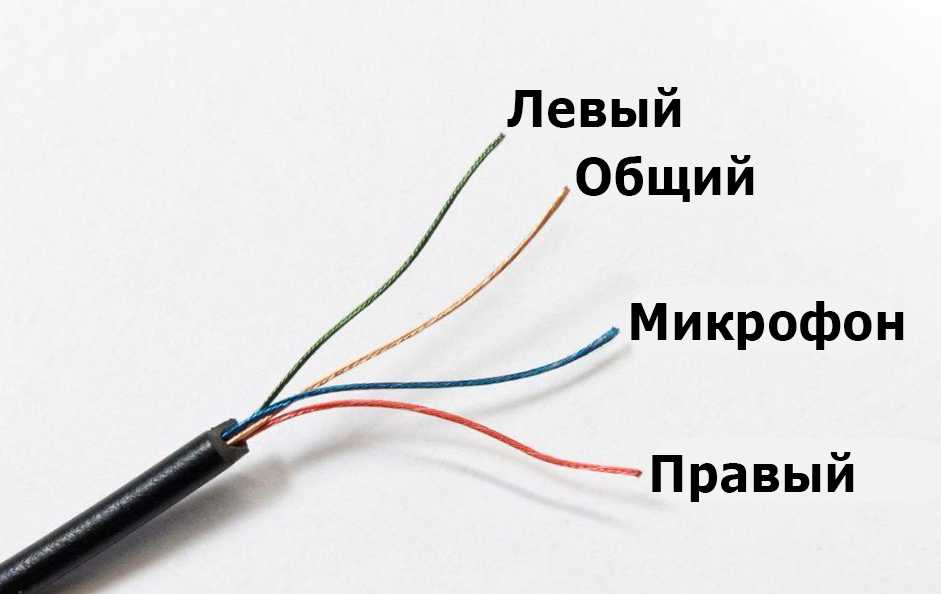

Вариант второй: у вас полноценная гарнитура (т.е. наушнки с микрофоном) и на штекере 4 контакта. Тогда, скорее всего, эти четыре провода — это по одному проводу от каждого динамика, один сигнальный провод от микрофона и один общий провод на всех.
Схематично это можно обозначить так:

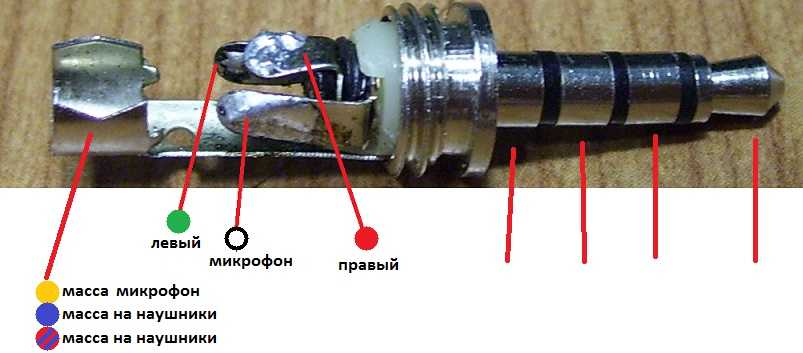

А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):

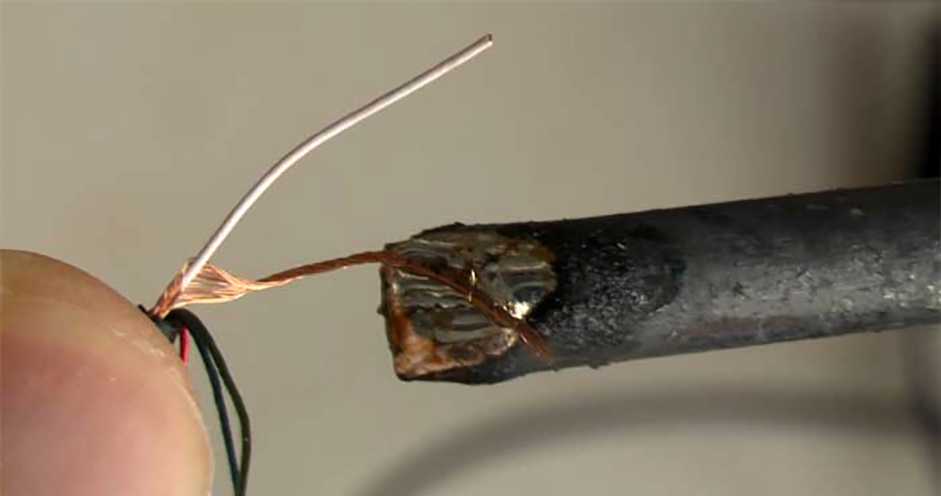

Чаще всего микрофонный провод только выглядит как один проводок, а на деле это два провода: тонюсенький проводок в белой ПВХ-изоляции полностью обмотанный медным эмалированным проводом (в бесцветной эмали). Что-то вроде такого:
И в этом случае правильнее будет сказать, что у наушников не 4 провода, а все 5.
5, 6 и более проводов
В зависимости от варианта реализации, внутри кабеля от гарнитуры может быть 5 и более проводов. Вплоть до 10! Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной «земляной» оплетке.

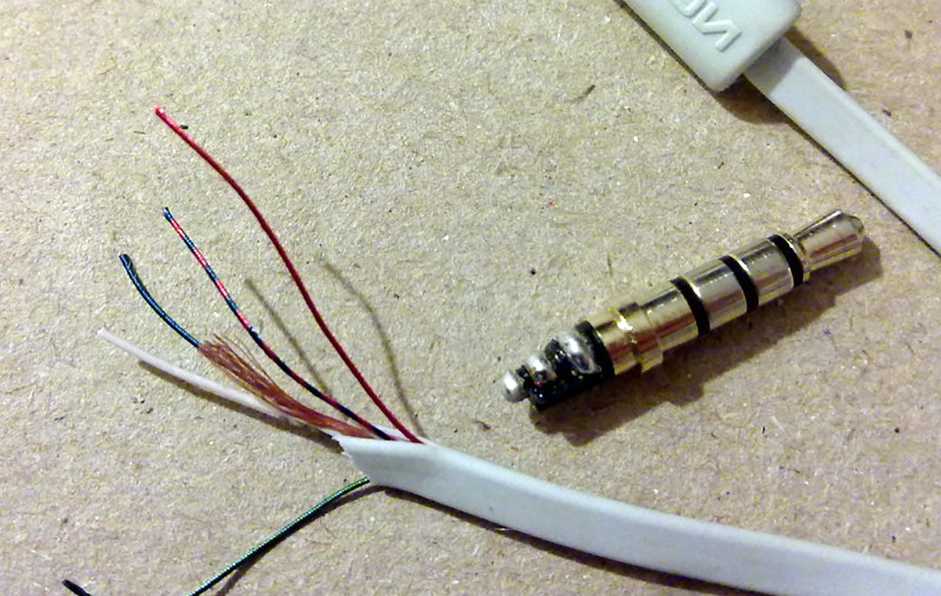

Короче, если вы распотрошили ваш кабель и он выглядит как-то так:

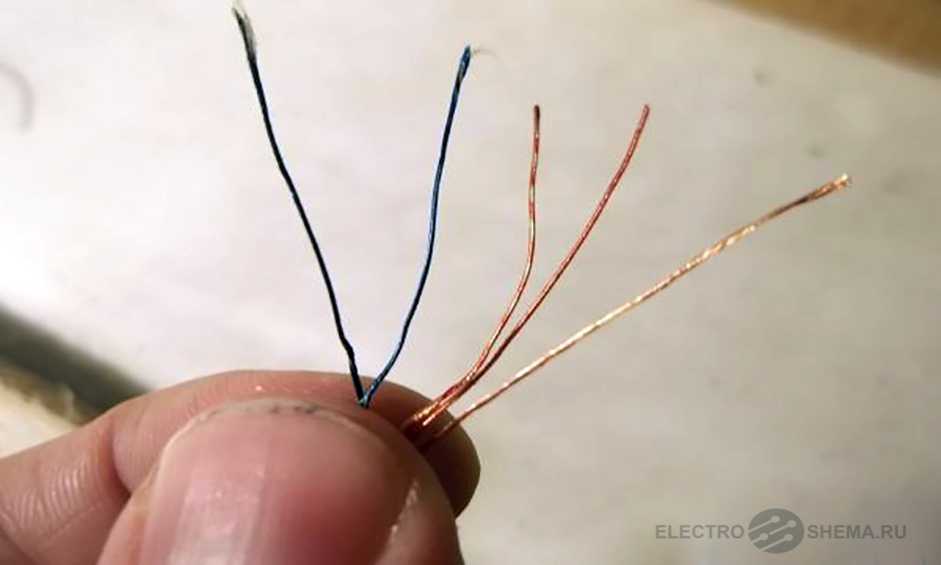

или даже так:
то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода — это к микрофону.
Определяйте по цвету какие провода могут быть общими и соединяйте их все вместе. Все сигнальные распаивайте согласно распиновке разъема (см. на картинках выше).
После чего тестируйте наушники и микрофон. Если что-то не так, ищите причину. Тут вам никто ничего толком не скажет, действуйте методом научного самотыка.
Удачи!
Ограничения по использованию электрических удлинителей
Нормативные документы дают узкий ряд ограничений применения удлинителей. Без специальных мер защиты не допускается эксплуатация двигателей мощностью свыше 1 кВт (без уточнения типа: асинхронный, коллекторный). Условие обойдем только в одном случае: нужно сделать, чтобы отключение/включение контакта было возможным только при выключенном оборудовании. Видимо, здесь предполагается возникновение дуги, при резком обрыве либо коммутации цепи.
Кабель с частично снятой изоляцией для измерения тока клещами
Типичный удлинитель непригоден проведению измерений токовыми клещами. Пример приведен фото. Изоляция питающего провода разорвана, допустимо вести измерения токовым клещами. Фото неспособно послужить примером того, как самому сделать удлинитель идеального типа. В нашем случае применен двухжильный провод, большего не требовалось, розетка взята старого типа, куда диаметром гнезд входят вилки приборов, изготовленных по европейскому стандарту. Помогает избежать сложностей с подключением.
Фазы розетки и удлинителя
Хотелось добавить сюда не столь очевидный факт, однозначно нетрудно проследить на практике: вилка удлинителя стоит, как положено. Взявшись за провод, можно обнаружить: фаза всегда находится с той стороны, что в розетке. Посмотрите фото, продемонстрировано: штекер расположился наиболее очевидным образом, проводом вниз. Фаза в показанном положении слева. Помогает электрикам, мастерам перестать гадать. Фаза слева.
Симметричная вилка лишена ярко выраженного направления. Углубление под защитный контакт располагается сверху. Что касается сборных вилок, где такового нет, нужно ориентироваться надписями (см. фото), чтобы читались, не располагались кверху ногами. Подчеркиваем, в этом случае все зависит от того, как соединим проводку внутри удлинителя. Нужно сделать, чтобы при указанном расположении вилки фаза совпадала с розеткой в удлинителе (если взять показанным на фото образом). На первый взгляд лишние сложности, в рабочей ситуации пригодится для разных целей.
Надпись симметричной вилки
Обратите внимание: для мощных приборов вилка неразборная. В поисках кабеля такой длины, соответствующей заданному условию, пойдем на обманный маневр:
- Тщательно заделываем провод согласно инструкции.
- Берем компаунд заливной муфты, льём внутрь. После застывания немного ухудшатся условия охлаждения, зато образуется надежный каркас поддержания формы. Другими словами, вилка после таких манипуляций становится неразборной.
Определение места разрыва

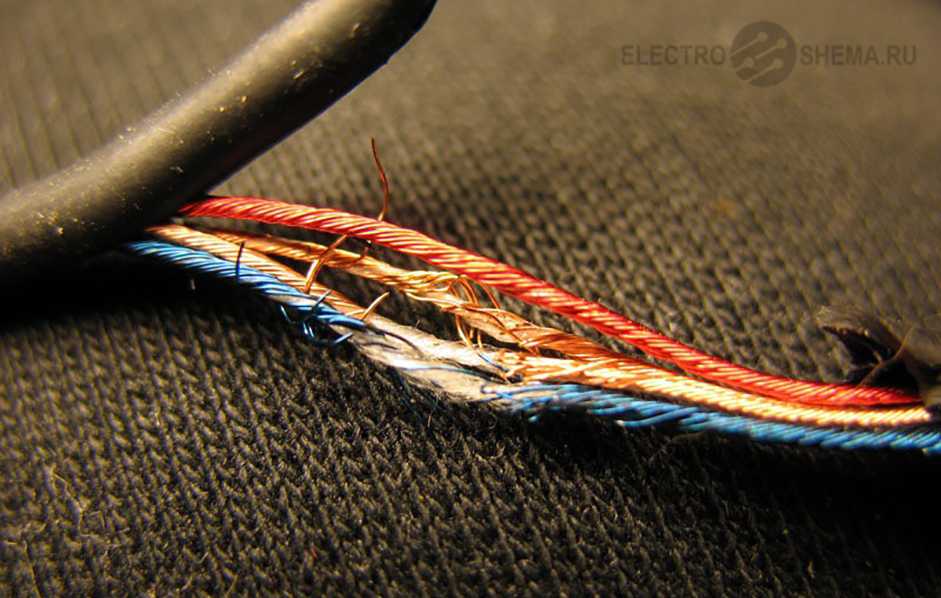

Если динамик издает треск или молчит, то с уверенностью 99% можно сказать, что произошел обрыв провода. С дешевыми китайскими наушниками возиться не стоит. Их проще выбросить. Дорогую гарнитуру стоит попытаться отремонтировать. Существует два способа поиска обрыва.
Рекомендации: Как защитить наушники от механических повреждений и укрепить провод
, Как припаять штекер наушников
, Как самостоятельно починить наушники, если один перестал работать
Простой поиск прощупыванием
Первый способ поиска основан на прощупывании кабеля пальцами рук. Гарнитуру подключают к мобильному телефону и воспроизводят музыкальный файл. Провод по всей длине, начиная от штекера и заканчивая входом в наушники, переминают пальцами.
Когда неработающий динамик издаст треск или прерывистое звучание, диагностируемый участок провода отмечают для выполнения ремонта. Способ поиска даст результат, если переломленные жилы далеко не разъехались друг от друга внутри изоляции.
Поиск мультиметром
Второй способ оправдан, когда поиск прощупыванием не дал результатов. Если кабелем зацепиться во время ходьбы, происходит рывок. Медная жила лопается, а изоляция растягивается. Прощупывание здесь не поможет. Концы жил удалены друг от друга и при переминании кабеля не сблизятся.
Поиск разрыва выполняют мультиметром:
Чтобы прозвонить кабель мультиметром, придется счищать местами изоляцию. Метод агрессивный, но другого выхода нет. Желательно постараться разобрать наушник, чтобы прозвонить сначала весь кабель от контактов динамика до металлической части штекера. Если сигнал на мультиметре есть, значит, причина в динамике и провод резать не стоит.
При отсутствии сигнала или в случае невозможности разбора наушника выполняют надрез изоляции. Перелом жил чаще всего случается возле штекера, динамика или на раздвоении провода. Чтобы проверить штекер снимают 5 мм изоляции кабеля на расстоянии 5 см от наушника
Зачищать надо осторожно, иначе повредится тонкая жила. Один щуп мультиметра прислоняют к контакту штекера, а другой щуп ставят на зачищенный участок
Появление сигнала говорит, что из строя вышел участок входа в наушник.
Отсутствие сигнала на мультиметре говорит о повреждении другого участка. Следующий надрез изоляции делают на удалении 5 см от штекера. Осуществляют новый замер. Появился сигнал – провод порвался возле штекера. Отсутствует сигнал – процесс поиска продолжается.
Надрезы изоляции выполняют через 5–10 см, пока не найдется проблемный участок. После ремонта оголенный провод изолируют. Вид неэстетичный, зато гарнитура будет работать.
Ремонтируем провод от зарядки (просто, быстро, дёшево и надёжно)
Многие владельцы компьютерной техники (особенно одном марки) сталкиваются с тем, что провод зарядки начинает разваливаться. Это случается как с проводами для телефонов, так и для ноутбуков. Неприятная история, особенно если учесть, сколько просят денег за эту технику и новую зарядку. Что только не делают в таких случаях: заматывают изолентой, вставляют пружинку от ручки, устанавливают термоусадку и т.д. Все эти способы не идеальны.
Достаточно вступления, переходим к делу. Эта проблема решается ФУМ лентой (не знаю, как правильно она называется). Это такая белая лента, которой обматывают резьбовые соединения труб, чтобы не протекали.
Всё, что нужно сделать, это обмотать этой лентой место, в котором сломался провод и чуть ниже и выше этого места. Достаточно небольшого слоя.
Чтобы эпитеты из заголовка поста не звучали как бред маркетолога, приведу факты:
* просто — никаких навыков не нужно, просто наматываешь и всё; * быстро — займёт максимум минуту; * дёшево — рулон ленты стоит примерно 40₽, при это его хватит, чтобы замотать много проводов. Её можно купить в любом хозяйственном или сантехническом магазине; * надёжно — лента тонкая, очень гибкая и держится без клея, поэтому со временем не отходит и край не начинает отклеиваться и собирать пыль (но если это всё-таки произошло, то достаточно немного отмотать ленту, отрезать этот край и примотать обратно). А самое приятное то, что провод перестаёт разваливаться дальше, как это бывает, когда используешь изоленту: года 2 назад я замотал свой ФУМ лентой, с тех пор он больше не разваливается (ниже моё фото).
Плюс ко всему, цвет ленты подходит под цвет провода, поэтому отремонтированный провод смотрится нормально.
Источник
Причины неисправности наушников: с чем она связана
Внезапно сломавшиеся наушники, разумеется, испортят настроению любому меломану. Причина может крыться как в самом устройстве, на котором прослушивается звук, так и на деталях прибора воспроизведения. Рассмотрим распространённые причины:
- Обрыв провода у штекера или динамика. В таком случае звук через наушники не воспроизводится вообще, или же появляется частично, либо искажается. В некоторых случаях вы можете слышать треск в мембране.
- Залипание контактов штекера. Это происходит из-за частого применения устройства. Например, если случайно на штекер попадает влага или пыль, при этом он не чистится, может возникнуть проблема слышимости динамиков. Засорившиеся контакты не пропускают звук через себя, поэтому может наблюдаться полное его отсутствие в наушниках.
- Засорился разъём воспроизводимого приспособления. Если в плеере или телефоне выход под наушники запылён или окислился, речи о передаче звука на мембрану и быть не может.
- Перегиб кабеля. Это может случиться в любом месте наушников: как посередине провода, так и у гнёзд. Часто такая проблема возникает из-за неправильной эксплуатации электроники. Поэтому подумайте над тем, как вы прежде с ним обращались.
- Поломка регулятора громкости. Если такой рычажок есть прямо на ваших наушниках, частое его переключение может привести к проблеме воспроизведения звука. Дело в том, что в случае неисправности этого узла нарушается контакт между наушниками и устройством воспроизведения звука.
- Неисправность мембраны (элемента динамика). Такое случается редко и часто из-за попадания пыли, влаги, образования коррозии или же механических повреждений. Поэтому следите за чистотой прибора регулярно.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ! Ушная сера может попасть в динамик наушников, тем самым вызывая его неполадку: прерывистое звучание или отсутствие звука.
В большинстве случаев ремонт гарнитуры и наушников без паяльника невозможен
Дефекты в шнурах питания
Проблемные места
Чаще всего поломка металлической жилы возникает:
- около корпуса;
- у места крепления вилки или штекера;
- в месте соединения нескольких проводов.
Крепление у корпуса
Электрический провод любого переносного бытового прибора (фена, утюга, дрели и других ручных электроинструментов) выходит из корпуса, в котором он жестко зафиксирован, как показано ниже на фото.
При работе прибора шнур постоянно изгибается. Около места крепления наиболее часто создаются крутящие усилия, воздействующие на металл жилы. Для уменьшения радиуса изгиба со снижением разрушающей нагрузкой используется защитная трубка из резины или пластичных материалов.
Она выполняет свою роль, продлевая ресурс провода, но ограничена по длине. Место возле окончания трубки, как показывает практика, чаще всего создает обрыв провода.
Около этого места довольно часто создается изгиб, который со временем может обеспечить обрыв провода.
Другие проблемные участки
Большое количество людей пользуется наушниками. Их проводники выполнены многопроволочным плетением из очень тонких жил: они часто подвергается скручиваниям и деформациям.
При таких изгибах создается обрыв. Чаще всего он происходит около:
- наушников;
- штекера;
- соединителя.
Участки провода, подвергающиеся частым изгибам, наиболее склонны к повреждениям. Они требуют бережного обращения при эксплуатации и пристального внимания во время ремонта.
Методика поиска обрыва провода в шнурах питания
Благодаря относительно короткой магистрали удобно использовать три метода:
- Визуального наблюдения;
- Прощупывания руками;
- Электрических проверок.
Визуальный осмотр
Если внимательно присмотреться к проблемным местам, то можно обнаружить на них следы обрыва по повреждениям изоляции, изменению цвета или снижению общей толщины.
Это явные признаки того, что здесь произошел обрыв провода или он скоро наступит.
Проверка пальцами
Прощупывание
Тонкие проводники от наушников, зарядок и подобных устройств можно аккуратно проверить руками на ощупь.
Их изоляцию следует с усилием понажимать пальцами, немного погнуть в проблемных местах, подвергнуть растяжению или сжатию.
Проверка под нагрузкой
Шнур низковольтных устройств допускается подключить с обеих сторон к блоку питания и работающему прибору, несколько раз изогнуть его в проблемных местах, чтобы наблюдать по поведению устройства о восстановлении или пропадании электрических контактов.
Отдельные провода 220 вольт
Рекомендую выполнять их проверку только при отключенном питании. Работать с проводом под напряжением могут только обученные электрики, обязанные пользоваться электрозащитными средствами, строго соблюдать организационные мероприятия.
Если в проблемном месте потянуть проводник в разные стороны двумя руками, то нагрузка разделенным металлом не будет восприниматься, а ляжет на изоляцию, которая станет растягиваться. Повреждение обрыва металла жилы будет видно при изгибе.
Электрические проверки
Пользование индикаторами и измерительными приборами обеспечивает быстрый и достоверный поиск места, где произошел обрыв провода. Ими можно поочередно прозвонить каждый участок цепи, сразу выявить его неисправность.
Принцип определения электрического сопротивления основан на свойстве тока протекать только по замкнутому контуру.
Электрическое сопротивление металла целой жилы имеет очень маленькую величину. Многие современных приборы при прозвонке дополнительно указывают на него звуковыми эффектами.
Если в проверяемой схеме возникает разрыв жилы, то тока не будет: измерительный прибор покажет сопротивление воздушной среды, которое близко к бесконечности.
Технологию поиска и ремонта провода в наушниках Fhillips показывает владелец видеоролика Антон Баитов.
Причины возникновения и диагностика неисправностей
При регулярной деформации соединяющих кабелей провода внутри них перетираются и могут порваться. Участки наибольшего риска – соединение кабеля с динамиком или штекером.
Однако при механическом воздействии вроде сильного удара (падения тяжелого угловатого предмета — ящика, например) или сжатия (сдавливания между дверью и косяком) это может случиться с любым местом.
Диагностику без специальных средств начинают с прощупывания кабеля. Согните большим пальцем провод под прямым углом. Двигайтесь вниз и следите за звуком в наушниках. Если при каком-то положении звук появится или станет громче, то это и есть место перелома. Попробуйте покрутить штекер и динамики, руководствуясь той же логикой.
Если у вас есть тестер, то сделайте то же самое, смотря на значения сопротивления. Если провод нигде не поврежден, то показания не будут меняться вне зависимости от его положения.
