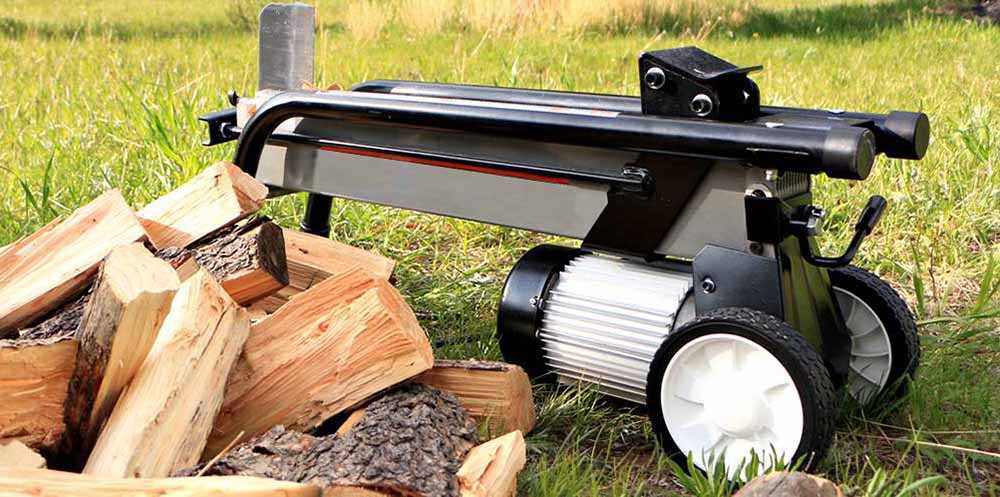

Дровокол: виды, выбор, общие характеристики и особенности

Пример ножного гидроколуна

А теперь давайте рассмотрим пример, когда вы не хотите платить за свет и за бензин или другое топливо, но какой-то простейший гидроколун хочется. Как сделать так, чтобы все работало от человеческой силы? На самом деле просто.

Как это работает в жизни, можно посмотреть на видео:

Материалы и инструменты для сборки:

гидравлический домкрат;
профильная труба 40х50;
уголки;
стальные пластины толщиной 6-8 мм;
резиновый жгут;
кусок металла толщиной не менее 30 мм (для создания клина, который будет раскалывать древесину);
болты М12;
сварка, болгарка, измерительный инструмент, дрель и прочее.

Процесс изготовления

Шаг 1. Изготавливаем раму.

Основа служит профильная труба диаметром 40х50 мм. Но в одиночку она не справится и может согнуться. Тут варианта 2. Либо берем толще трубу, либо усиливаем существующую. С первым вариантом все понятно, а как сделать второй можно увидеть на фото. Делается простая ферма.

Привариваем направляющую к платформе. Следите за качеством швов, они должны быть высокого качества и надежные. На обратную сторону навариваем косынку.

Чтобы изготовить ползунок необходимо воспользоваться уголком. Режем на необходимые отрезки и свариваем. Основная задача сделать свободное скольжение по направляющей, но сильные следите чтобы не появились сильные люфты. Для усиления места, куда в последствии будет упираться шток гидравлического домкрата, приваривается косок пластины.

Шаг 2. Делаем основу для домкрата.

Требуется гидравлический домкрат с подъемной мощность в 10 т. Но можно мощность подобрать и меньше, к примеру, 6 тонн тоже справляется достаточно хорошо. Но необходимо подготовить хорошую опору. Для этого берем полоски металла толщиной 6–8 мм и привариваем под пятку домкрата.

Шаг 3. Ручка.

По задумке домкрат работает от ноги, поэтому приходится модернизировать ручку. Для этого просто свариваем детали для получения необходимого изгиба удобного для ноги. Можно также приварить специальную педаль, чтобы нога не соскальзовала. Для возврата ручки в исходное положение, можно воспользоваться пружиной. Но автор пошел более сложным путем и приварил ролик и привязал к ручке жгут.

Шаг 4. Нож.

Режущую часть делаем из стали не менее 3 мм. Затачиваем в виде клина. Для крепления к направляющей используем винты М12. Винты требуют периодической проверки.

Фото ножа для колки дров

На этом ножной пресс для колки дров готов. Основное его преимущество, он не требует много ресурсов, весь подходящий материал можно найти в гараже. Источник http://www.sense-life.com/hands/drovokol.php

Как самостоятельно выточить конус?

Работы по изготовлению конуса:

Металлическая болванка насаживается на шкив электродвигателя.
Добившись ее свободного вращения можно начинать снимать с заготовки лишний металл.
После подготовки болванки на ней нужно будет нарезать левую резьбу. Остановиться лучше на упорной резьбе, которая будет хорошо входить в чурбак и долго прослужит. Метрическая резьба даже без особенных нагрузок будет быстро изнашиваться.

Готовый конус насаживается на вал с подшипниками, а на его конец устанавливается взятый от мотоциклетного колеса фланец со звездочкой.

На валу конус фиксируется с помощью штифтов и болтов. При этом слишком сильно затягивать детали не рекомендуется, чтобы в случае заклинивания конуса в чурке его можно было легко вытащить газовым ключом, так как не всегда есть возможность повернуть вал в обратном направлении.

Пошаговое руководство изготовления дровокола на основе гидравлического домкрата

Из гидравлического домкрата домашний мастер может самостоятельно изготовить простейшую конструкцию. Потребуются:

Двутавр № 16, он будет использован для изготовления станины и опор.
Стальная пластина толщиной 8…10 мм. Ее можно использовать для изготовления усилителей, кронштейнов и ножа.
Пружины растяжения длиной 250…300 мм (2 шт.). Они понадобятся для автоматического возврата толкателя в исходное положение.
Гидравлический домкрат, рассчитанный на усилие до 6 т.

углошлифовальная машинка с отрезными дисками и лепестковым кругом;
сварочный аппарат;
измерительный инструмент;
электродрель с набором сверл.

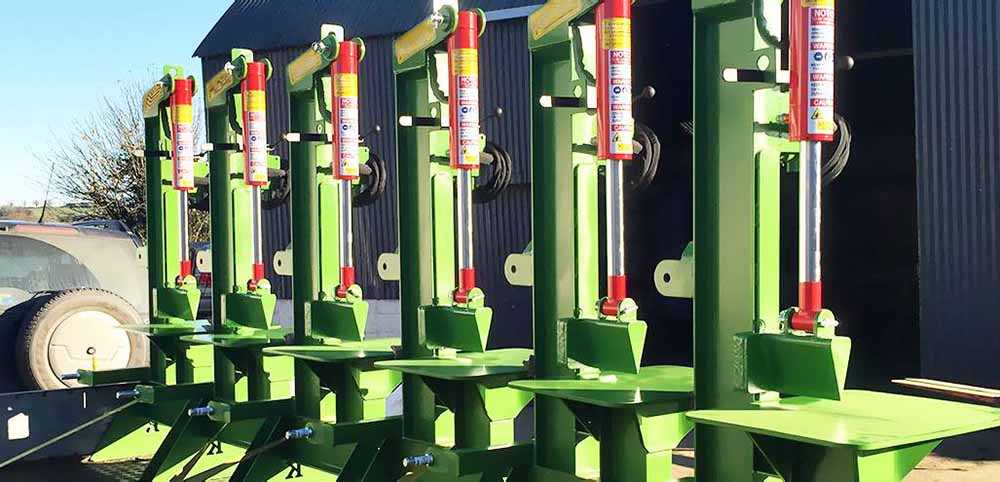

Лучшие вертикальные дровоколы

Бревно на дровоколах этого типа устанавливается вертикально, а режущее устройство двигается по бревну сверху в низ. Такой вид дровоколов обладает большей производительностью, чем горизонтальные – процесс колки дров будет происходить гораздо быстрее. Поэтому такие устройства отлично подходят для больших хозяйств и котельных.

Однако, такой тип расположения бревен может быть не удобен тем, что при колке кривых чурок их придется поддерживать руками, что является нарушением техники безопасности.


Champion LSV6000	AL-KO LHS 6000


Мощность, Вт	2700	3000
Вес, кг	97	128
Усилие, тонн	6	6
Максимальная длина полена, мм	1070	1050

Champion LSV6000

Мощный высокопроизводительный полупрофессиональный аппарат, раскалывающий толстые колоды. Сила нажима гидравлического цилиндра у этого дровокола составляет 6 тонн, поэтому он с легкостью справится с прочным и твердым деревом. Также у дровокола существует регулировка по длине раскалываемого бревна.

+ Плюсы Champion LSV6000

Мощный двигатель.
Высокая скорость работы.
Понятная эксплуатация и сборка.
Колеса с высоким проектором для перемещения по любой дороге.
Максимальная длина полена до 107 см.
Комплект клиньев для расколки дров на 2 и 4 части.
Диаметр раскалываемого полена от 13 до 50 см.
Надежная металлическая стойка для расположения бревна.
Устойчивая опора с четырьмя точками фиксации.

— Минусы Champion LSV6000

Цена.
Большие габариты и вес.
Длинные болты рычагов управления, из-за которых ручки слетают с кронштейна.

Вывод. Champion LSV6000 очень мощный и производительный дровокол, способный раскалывать поленья на 2 или 4 части. Регулировка по длине дает ему возможность работать с разными чурками, причем сам процесс настройки происходит быстро и без особых усилий. Однако по сравнению с горизонтальными, эта установка очень большая, поэтому требует специального места для хранения, и ее стоимость значительно выше.

AL-KO LHS 6000

Отличный помощник для раскола тонких и неровных поленьев, длина которых не превышает 1050 см. Высокая производительность позволяет использовать его как для коммерческой, так и для индивидуальной заготовки дров. Быстрая и эффективная работа обеспечивается быстрозажимным винтом, который точно регулирует и ограничивает процесс расколки.

+ Плюсы AL-KO LHS 6000

Стальные опорные ножки для придания устойчивости.
Большой диапазон работы с бревнами различной длины и диаметра.
Надежная и безопасная работа.
Лезвие из закаленного металла раскалывает любую породу дерева.
Регулируемая высота захвата от 550 до 1050 мм.
Давящее усилие в 6 тонн.
Прост в обращении – за регулировку отвечают 2 рычага.

— Минусы AL-KO LHS 6000

Тяжелый вес.
Слабое крепление крестовины.

Вывод. Дровокол AL-KO LHS 6000 более мощный и производительный вариант, который справляется с любыми задачами, касающимися колки дров. Его габариты немного меньше, однако он так же требует дополнительного места для хранения.

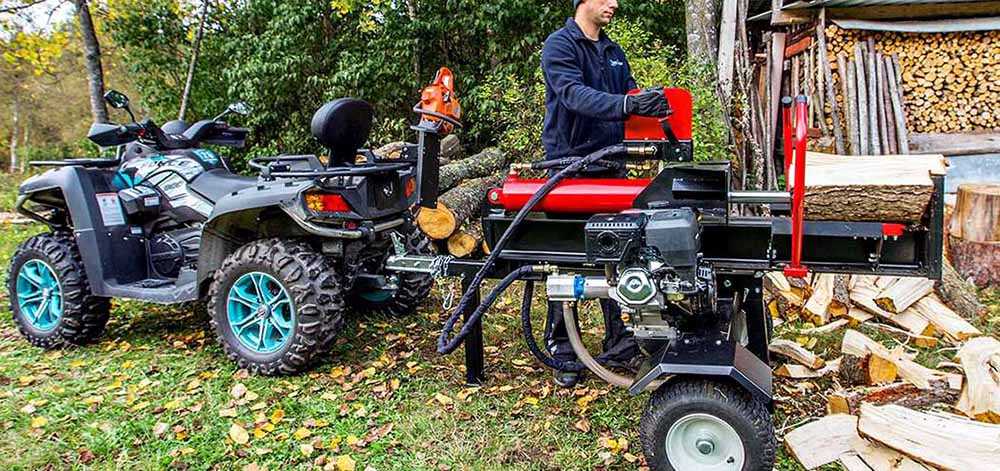

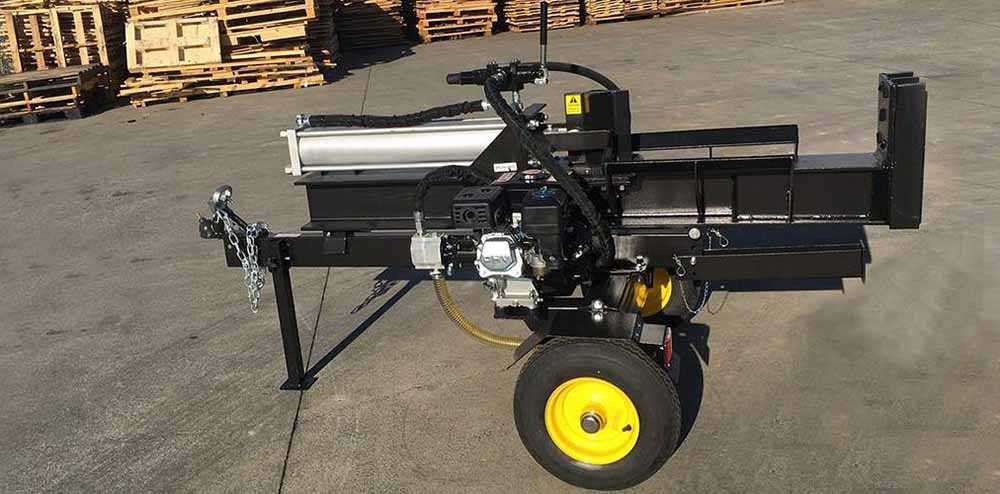

Конструкция

Ограничитель хода поршня – позволяет регулировать ход поршня исходя из длины чурбана. Для расщепления коротких заготовок не требуется большая амплитуда движения поршня. В итоге увеличивается производительность при экономии времени и электроэнергии / топлива.

Боковые зажимы – надежно фиксируют заготовку в оптимальном положении и не допускают ее смещение. Зажимы делают эксплуатацию колуна еще безопаснее.

Сменный делитель – служит для замены плоского ножа на крестообразный и наоборот в зависимости от ситуации.

Транспортировочные колеса – предназначены для перевозки дровокола.

Дышло – перекладина, посредством которой колун подсоединяется к фаркопу авто или мотоблока для транспортировки.

Лучшие приспособления вертикального типа

Аппарат имеет компактные размеры и не займет много места. Его можно разместить в маленьком помещении. Однако, во время эксплуатации необходимо строго соблюдать технику безопасности. Пенек должен ровно устанавливаться на рабочую поверхность.

Нылгинский механический завод СДК-1

Каркас изделия имеет внушительные размеры. Это дает возможность расщеплять на станке большие бревна, крупные пеньки и бруски. Ременная передача приводит в движение конический бур, который разрывает подаваемые заготовки на части. Многие пользователи сами модернизируют агрегат. Для этого они улучшают инерцию и снижают нагрузку на двигатель. К ступице прикрепляется автомобильное колесо. Оно выполняет функцию маховика.

К широкому корпусу прикреплены мощные ножки. Они добавляют устойчивость на ровной поверхности. Основание покрыто качественной краской, которая защитит металлическую поверхность от коррозии и обеспечит продолжительный срок службы изделия. Агрегат подойдет для быстрой заготовки дров на зиму. Он быстро расщепит пеньки и чурки на поленья нужного размера.

~~дровокол Нылгинский механический завод СДК-~~
Достоинства:

простота сборки и долговечность;
достаточная мощность;
удобство в эксплуатации;
широкая станина.

Недостатки:

высокая стоимость.

Champion LSV6000

Аппарат оснащен регулировкой положения станины, которую можно менять в зависимости от размера поленьев. Функция обеспечивает высокую производительность дровокола. На станке удобно работать, поскольку он содержит минимальное число элементов управления.

Объемный каркас оснащен ножками, которые гарантируют устойчивость конструкции во время эксплуатации. Рукоятки не проскальзывают в руках. Агрегат оснащен колесами внушительного диаметра, что обеспечивает легкое перемещение конструкции с одного места на другое.

Основание выполнено из прочного железа, которое устойчиво к деформации. Это дает гарантию долгого срока службы изделия. На станке можно расщеплять заготовки длиной до 107 см. Он подойдет для масштабных заготовительных работ.

~~дровокол Champion LSV6000~~
Достоинства:

достаточная мощность силового агрегата;
аппарат удобно передвигать по территории;
каркас выполнен из прочной стали, что обеспечивает долгий срок службы.

Недостатки:

очень шумная работа.

Greenween GW-DR1-T

Стальной корпус обработан специальной краской, которая устойчива к воздействию влаги и перепаду температур. Покрытие защитит металл от появления очагов коррозии. Изделие можно эксплуатировать в любых условиях. Оно имеет маленькие размеры (350х280х280 мм). Для хранения и перевозки в комплекте идет специальный чехол, сделанный в виде тубуса.

В станок можно подавать заготовки длиной не более 450 мм. На каркасе имеются отверстия, с помощью которых аппарат можно закреплять для более безопасной эксплуатации. Все режущие элементы двигаются. Ограничительный круг помогает во время работы. Все это дает возможность аккуратно расщеплять пеньки. Агрегат идеально подойдет для заготовки дров на даче или загородном доме.

~~дровокол Greenween GW-DR1-T~~
Достоинства:

станок легко транспортируется;
обладает высокой безопасностью;
имеются дополнительные отверстия для крепления к поверхности;
долгий срок эксплуатации.

Недостатки:

неустойчивость бревен.

Kolundrov «Стилет»

Принцип действия станка основан на концентрации ударной силы в одном месте. Во время работы снижена нагрузка на позвоночник и поясницу пользователя. Человек может долгое время колоть дрова без усталости. Агрегат разъединяет подаваемую заготовку на 4 части. Конструкция сделана таким образом, что защитит работника от травмирования. Верхнее кольцо аппарата предотвратит разброс колотых поленьев. Также оно защищает острые ножи от случайных механических повреждений.

Дровокол имеет небольшой вес. Сделано устройство из железа марки Ст3. Оно имеет антикоррозийное покрытие, которое состоит из 8 слоев. Аппарат оснащен уникальной системой клиньев, которые разъединяют на секции сырые пеньки с большими сучками. Лезвия заточены очень остро. Каркас выполнен монолитно, поэтому обладает большим сроком службы. Ломаться практически нечему. Ударно-инерционная система позволяет разрывать древесину любых пород деревьев.

~~дровокол Kolundrov «Стилет»~~
Достоинства:

ручки имеют покрытие, которое плохо скользит;
небольшая масса;
качественная защитная краска и высокая прочность конструкции.

Недостатки:

быстрый износ рабочей прокладки.

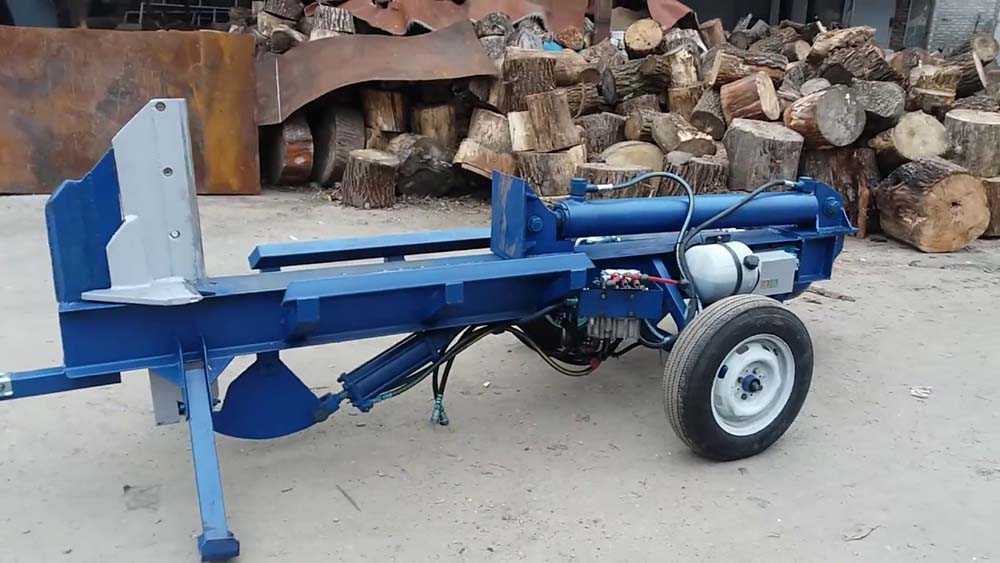

Гидроколун своими руками

Сделать гидравлический колун для дров не составит труда. Основная загвоздка является в его гидравлической части, схеме, способов соединения и расчете компонентов, что мы и рассмотрим.

Устройство корпуса, рабочего стола, клина и возможности транспортировки и подобные функции мы подробно рассматривать не будем, по той простой причине, что они в основном зависят от фантазии и нужд конкретного мастера. На основную задачу колуна они никак не влияют. Но ряд общих рекомендаций ниже все же приведем.

Минимум из чего может состоять самым простой гидравлический дровокол является:

гидронасос;
привод гидронасоса (двигатель);
гидрораспределитель;
гидробак;
гидроцилиндр;
рукава;
соединительные элементы.

Перед тем как конструировать самодельный гидроколун нужно определиться с его мощностью, а именно, какое требуется усилие гидроцилиндра. Ошибка на данном этапе приводит к тому, что мощности привода может не хватить. Соответственно двигатель будет заклинивать на сучковатой древесине или больших поленьях.

Ознакомиться с гидравлической схемой простого дровокола можно на фото. Она включает в себя минимум компонентов

Стоит обратить внимание на наличие собственного предохранительного клапана у гидрораспределителя. Его наличие никак не поможет улучшить или упростить основную задачу приспособления, но его всегда необходимо устанавливать

Если распределитель его не имеет, то требуется установка автономного клапана в систему.

Надо хорошо понять правило обратной зависимости производительности гидросистемы от требуемой для этого мощности привода. При подобном расчете в этой схеме приходится всегда жертвовать скоростью гидроцилиндра в пользу более низкой мощности двигателя. Но не всегда такое подходит. Промышленность требует сочетать в себе и высокую скорость цикла гидроколуна и низкое потребление мощности. В этом случае поможет своеобразный тип нагрузки: большой холостой ход гидроцилиндра и короткий нагруженный режим. Здесь нужно разделить потоки к гидроцилиндру по производительности в зависимости от режима работы.

Схемы ниже как раз решают подобную задачу. В работу берутся 2 насоса с разным объемом от одного привода или сдвоенный насос с различным объемом секций. Для примера представлены насосы НШ32 и НШ10.

Холостой ход гидроцилиндра обеспечивается суммарным потоком обоих насосов, предохранительный клапан в этом случае настроен на давление, много меньшее требуемого для обеспечения рабочего цикла(раскалывания). Когда гидроцилиндр упирается в заготовку, возросшее давление в гидролинии НШ32 сбрасывается через предохранительный клапан в бак, а обратный клапан ограничивает гидролинию лишь потоком и создаваемым давлением от НШ10. На схеме как раз показана нагруженная гидролиния от НШ10. После раскалывания заготовки давление в системе резко падает и предохранительный клапан закрывается и цилиндр вновь питаеся суммарным потоком. Все это ведет к высокой производительности колуна в холостом режиме, а также к экономии мощности приводного двигателя в нагруженном режиме

Для использования решения гидравлического колуна с двумя насосами представляем более полную, рекомендуемую схему

Источник схем: https://gik43.ru/articles/drovokol_svoimi_rukami.html

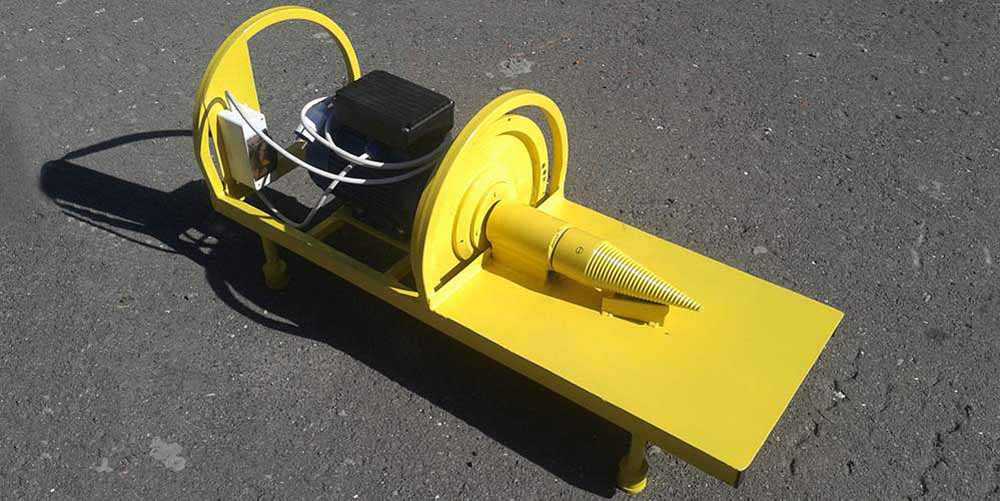

Конструкция и характеристики конусного дровокола

Главной его положительной стороной является простота в использовании и минимальные затраты сил. Справиться с устройством может каждый. Достаточно только положить на станину полено и нажать кнопку «Пуск».

Чаще всего такие станки имеют компактные размеры и поэтому их можно легко транспортировать с одного места на другое.

Оснащенные износостойкими и надежными деталями колуны, могут использоваться при любых температурах, выдерживать различные нагрузки, бесперебойно работать на протяжении продолжительного времени. Кроме этого, они не требуют регулярного сервисного обслуживания.

Конструкционное строение дровоколов

Конструкция станков для заготовки дров достаточно проста. Их комплектация состоит из следующих механизмов:

Станина или неподвижная часть дровокола выполняется из устойчивого к механическим воздействиям прочного металла. На нее устанавливается рабочий конус, редуктор, двигатель и торцовки полена.
Электрический или бензиновый двигатель приводит в движение конус. Какой тип двигателя в заданных эксплуатационных условиях выбрать определяет пользователь.
Рабочий конус с резьбовой насадкой должен быть выполнен из надежного и прочного металла.
Редуктор понижает обороты, повышает крутящий момент и перед каждым ударом обеспечивает стабильное давление воздуха. Он характеризуется износостойкостью, выносливостью и надежностью.
Подшипники поддерживают закрепленный на валу рабочий конус.

Каждый элемент устройства может быть подобран индивидуально. Все зависит от запросов и потребностей пользователя.

Общие требования к дровоколу:

мощность двигателя от 2 кВт;
шаг резьбы для больших оборотов уменьшить, тогда мотору будет легче вкручивать;
плотная посадка на вал редуктора;
конус должен быть изготовлен из твердой стали;
бур должен иметь острый нос для того, чтобы сразу вкручиваться в дерево;
высота от пола до конуса – 80 см.

Выбор оборудования для самостоятельного изготовления гидравлического дровокола

Подбор оборудования возможен только после оценки прочностных характеристик раскалываемых брусков древесины. Нужно также подобрать гидравлический насос по производительности и давлению жидкости в гидросистеме.

В Московском государственном университете леса в начале девяностых годов проводили научно-исследовательские исследования по обоснованию параметров колунов для механических устройств для раскалывания дров. В таблице приведены результаты экспериментов для разных пород деревьев.

Усилие раскалывания древесины при движении колуна со скоростью 2,4 м/с (4 см/с)

Вид древесины	Среднее усилие на колуне, кН
Диаметр бревна, мм
200	300	400
Угол при вершине 15 °
Дуб	17	27	44
Береза	11	24	41
Сосна	5	13	21
Ель	8	15	23
Вяз	20	32	55
Ясень	11	21	36
Осина	7	14	22
Липа	2	3	5
Клен остролистный	11	22	39
Клен	13	24	42
Угол при вершине 20 °
Дуб	24	33	51
Береза	16	29	48
Сосна	8	15	24
Ель	11	18	26
Вяз	28	39	65
Ясень	15	25	42
Осина	10	17	26
Липа	3	4	6
Клен остролистный	16	27	45
Клен	18	30	49
Угол при вершине 25 °
Дуб	26	38	56
Береза	18	34	52
Сосна	8	18	26
Ель	12	21	29
Вяз	31	44	70
Ясень	17	29	46
Осина	11	19	28
Липа	3	5	6
Клен остролистный	17	31	49
Клен	20	34	52

Из представленной таблицы видно, что усилие изменяется от 2 кН (0,02 т) для липы (диаметр полена 200 мм) до 70 кН (7,0 т) для вяза (диаметр кругляка 400 мм). Усилие при использовании колуна с шириной лезвия 200 мм предельное значение на исполнительном механизме следует ожидать равным около 31 кН (примерно 3,1 т).

Если попадутся бревна с большим количеством сучков, то нужно рассчитывать на увеличение нагрузки в 2…3 раза.

При использовании электродвигателя с числом оборотов 2850 об/мин, шток с максимальным усилием будет перемещаться со скоростью 4 см/с.

Многих самодеятельных мастеров интересует вопрос: «Как сделать самодельный гидравлический дровокол своими руками? Можно ли создать устройство, для применения внутри дома, отапливаемого индивидуальной печью?»

Критерии выбора дровокола

Рассмотрим более подробно, как выбрать дровокол, обсудив основные критерии, влияющие на его функциональность.

Вид конструкции

У гидравлических устройств заготовка с помощью поршня насаживается на нож, который разрывает её на части. Для создания давления используется мотор.

Винтовой дровокол также требует использования двигателя, но здесь принцип действия другой: заготовка фиксируется в станине, и на неё воздействует ввинчивающийся конус, который по мере продвижения расщепляет заготовку на поленья.

Механические инерционные дровоколы обходятся без мотора, здесь колка осуществляется вручную за счёт использования большого плеча и пружины, возвращающей рабочий элементы станины в исходное положение после каждой операции. Здесь степень автоматизации процесса не столь высока, поэтому такие устройства рациональнее использовать при незначительных объёмах работ.

Какой дровокол лучше: гидравлический или винтовой? Винтовой имеет более простую конструкцию, такой дровокол можно сделать и самому, но гидравлический аналог безопаснее и раскалывает заготовки более равномерно.

Привод

Что касается привода, то здесь многое зависит от условий использования. Бензиновый вариант считается более универсальным, поскольку он автономен, но с точки зрения простоты использования электрический по понятным причинам лучше, и если колка предполагается исключительно в пределах дома, лучше выбрать электрический дровокол.

Максимальное давление на заготовку

На этот показатель редко когда обращают внимание, и зря. Мощность дровокола важна, поскольку от этого зависит усилие, с которым гидравлическое или реечное устройство давит на заготовку

Следовательно, именно это влияет на то, какие по величине заготовки сможет обрабатывать дровокол. Для бытовых нужд вполне достаточно усилия в диапазоне 4-6 тонн, для промышленных нужд требуются более мощные аппараты.

Рабочее положение

Агрегаты с горизонтальной ориентацией станины считаются самыми распространёнными благодаря простоте конструкции и, что немаловажно, удобству использования. Обычно горизонтальные дровоколы – с гидравлическим приводом, реже – реечного типа

Вертикальные и комбинированные устройства менее безопасны, но тоже достаточно просты в использовании.

Размер пеньков

На величину обрабатываемой заготовки влияет не только мощность дровокола, но и величина свободного хода рейки или поршня. Как правило, аппараты бытового уровня способны раскалывать заготовки диаметром 25-50 см и длиной полметра.

Здесь предпочтение следует отдать реечным устройствам, у которых размеры полена определяются длиной рейки, а показатель создаваемого давления достаточно высок.

Винтовые дровоколы в частном секторе используются реже, но они позволяют раскалывать заготовки диаметром до 70 см.

Наличие опций

Бывают модели дровоколов вертикального типа с возможностью регулировки хода поршня по высоте, но по сравнению с обычными аппаратами они стоят дороже. Здесь имеется возможность выставлять высоту, ориентируясь на рост работника и длину заготовок. Впрочем, и в устройствах без наличия этой опции можно облегчить работу, используя самодельные подставки.

Лучше выбирать колуны с колёсами – это облегчит перемещение солидного по весу аппарата с места хранения к месту работы и обратно, при этом нужно учесть, что чем больше диаметр колёс, тем проще можно осуществлять транспортировку.

Разумеется, стоит обратить внимание на наличие системы безопасности, хотя для заводских изделий она является обязательным элементом. Что касается скорости вращения конусных дровоколов, то это не столь важный критерий: колка заготовок в домашних условиях возможна даже при небольших оборотах

Что касается скорости вращения конусных дровоколов, то это не столь важный критерий: колка заготовок в домашних условиях возможна даже при небольших оборотах.

Дровокол инерционный вертикальный

Ручной вертикальный дровокол, механизм которого состоит из металлической трубы, связанной шарниром с опорой, способствует быстрой колке дров. На конце трубы устанавливается режущий элемент для расколки, усиливающий силу груза.

Самоделка данного типа дровокола работает за счет резкого опускания трубы вниз, которая под воздействием груза, колит древесину. Преимуществом станка является доступность составных материалов, которые можно найти при своем или соседнем гараже.

Инерционный вертикальный дровокол

Недостатком считается повышенный вес режущего устройства, продолжительное время человеку не удастся проработать по причине усталости.

Принцип работы и типы

Принцип действия подобного устройства очень прост: его основной рабочий орган (часто называемый «морковкой») – это конус с небольшим уклоном, на который нанесена глубокая косая резьба. При помощи электрического двигателя на данный конус передается вращение. Во время касания боковой грани деревянной колоды и вращающегося конуса, последний вкручивается внутрь древесины и разрывает ее на части. Полученные таким образом крупногабаритные чурки можно аналогичным образом расколоть на небольшие поленья.

Задумавшись над тем, как сделать винтовой дровокол своими руками, стоит помнить, что выделяют 3 основных типа таких устройств:

дровокол с «морковкой», насаженной прямо на вал электромотора;
дровокол с конусом, приводимым в движение через редуктор (либо при помощи мотор-редуктора);
дровокол с ременной передачей.

Механический колун первого типа распространен меньше всего, поскольку подобная конструкция является самой небезопасной. Безусловно, в сети можно найти множество рекомендаций, как собрать винтовой дровокол подобного типа своими руками, чертежи устройств и даже прочитать советы по установке «морковке» в вал перфоратора. Но отметим еще раз: подобная схема – самая небезопасная. Она может привести к крайне тяжелым последствиям. Для нее подойдут только электромоторы, имеющие мощность не менее 3 кВт и частоту вращения вала не более 500 об./мин. Как можно догадаться, подобные двигатели встречаются крайне редко и, как правило, рассчитаны на 380 В.

Иногда можно встретить схемы того, как собрать конусный дровокол с маховиком своими руками. Такой агрегат также имеет прямую посадку, но приводится во вращение малооборотистым маломощным двигателем 220 В, для усиления эффективности которого и применяется маховик. По этим причинам (малодоступности подходящих двигателей и низкой безопасности) лучше остановиться на двух других вариантах.

Дровоколы с редуктором и ременной передачей практически не различаются по своему принципу работы, но последние встречаются чаще из-за большей доступности деталей. Именно поэтому рассмотрим процесс их изготовления.

Подготовительные работы: примерные размеры и чертежи

Перед тем как браться за инструмент важно составить хотя бы простую схему-набросок с расположением основных узлов и деталей станка и указанием его основных размеров. Кроме того, понадобится схема электрических соединений, к работе над которой можно подключить знакомого электрика

Представленные вашему вниманию схемы и чертежи готовых конструкций помогут правильно сконфигурировать дровокол и избежать ошибок при его изготовлении.

Компоновка станка для раскалывания поленьев

Важнейшим этапом в процессе создания механического колуна является изготовление клина, поэтому остановимся на этом подробнее.

Лучшим материалом для конуса является инструментальная сталь, вот только не всякий токарь возьмётся изготавливать из неё деталь — металл обладает повышенной твёрдостью и требует особого обращения. Скорее всего, винт будет изготовлен из самой популярной марки конструкционной стали — Ст 45. В таком случае его резьбовую часть лучше упрочнить любым доступным способом — закалкой, азотированием или цементацией.

Источник

Лошадиные силы: история и современность

Идея измерения мощности двигателя «в лошадях», способных проделать ту же работу, была озвучена в 1702 году английским изобретателем Томасом Эйвери в книге «Друг шахтера». Сам термин «лошадиная сила» был введён шотландским инженером и изобретателем Джеймсом Ваттом.

В России под лошадиной силой понимается т.н. метрическая лошадиная сила, равная 735,49875 Вт. В Европе лошадиная сила равна 75 кгс·м/с — это мощность, затрачиваемая при равномерном вертикальном поднимании груза массой в 75 кг со скоростью 1 метр в секунду при стандартном ускорении свободного падения (9,80665 м/с²); в ваттах это также будет 735,49875. В Великобритании и США чаще используется механическая лошадиная сила, равная 745,69988145 Вт (это 1,01386967887 от метрической).

Мощность автомобильных двигателей измеряется в разных единицах и разными способами. Лошадиные силы постепенно выходят из употребления, но в России они нужны для расчёта транспортного налога

Часть стран к настоящему моменту отказались от учёта мощности при расчёте налогов и обратили внимание на габариты авто; другие страны ориентируются в этом же вопросе на киловатты

Источник

Виды гидравлического дровокола

Вид дровокола зависит от количества выполняемых операций, он может быть:

бытовым, в функции которого входит только раскол древесины;
профессиональным, способным раскалывать не только дрова, но и подавать, торцевать, выгружать их.

Бытовое приспособление оснащено простейшим электрическим мотором, обеспечивающим вращательные действия гидронасоса. Привод прост в обслуживании, при этом он надежный и экологичный. Единственный недостаток — работает только от электросети, полностью зависим от нее, также недостаточна мощность устройства. Дровоколы с большей мощностью считаются более мобильными, предназначены для использования профессиональными лесозаготовителями, способны колоть дрова быстрее и в больших масштабах. Для работы мотора используется бензин либо дизельное топливо. Система гидравлики для запуска дровокола подается от трактора, возможно от его вала отбора мощности. Также для работы механизмов может использоваться электродвигатель с тракторным приводом или бензиновый мотор, начинающий вращаться при подключении к гидравлике трактора.

Колуны также различаются по способу закладки дров. Существует 3 вида:

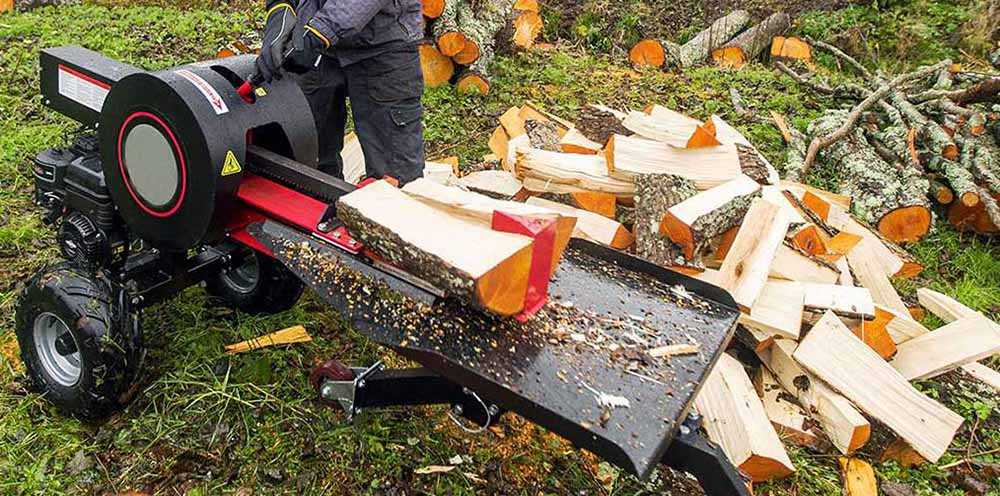

Горизонтальный. Это самый распространенный вид. В этом случае бревно кладется на рельсы горизонтально. Движение зачастую осуществляется бревном по направлению к ножу. Но бывают и модели, когда нож двигается навстречу.
Вертикальный. Самая миниатюрная конструкция. В ней зачастую нож двигается сверху на бревно, которое установлено вертикально внизу. Но бывают модели, когда нож установлен стационарно, а в движении находится дерево.
Смешанный. Самый редки вид. В основном такой закладкой обладают профессиональные модели. Основное их преимущество – это переработка большого количества дров. Поэтому их устанавливают в основном на деревообрабатывающих предприятиях.

Лучшие ручные дровоколы

Ручные модели подходят для работы дома или на даче. Такой колун исключает отскок чурок в сторону, минимизирует возможность травм пользователя. В отличие от топора он требует меньших физических затрат. Команда ВыборЭксперта проанализировала предложения производителей, среди которых выбрала 2 самые надежные модели.

Kolundrov «Стандартный»

Безопасный бюджетный прибор для колки дров. Кольцо удерживает полено на кромке в любом положении. Расколотая древесина не разлетается, а остается в дровоколе, что уменьшает риск травмироваться при работе. В модель влезают дрова диаметром до 18 см. Прибор легко раскалывает даже не высохшие и сучковатые поленья в щепки. Колун полностью сделан из высококачественной стали, которая покрыта 8 слоями порошковой краски с защитой от ржавчины.

Достоинства

Комплектный колпачок для лезвия;
Не разбрасывает мусор;
Небольшой вес;
Компактный.

Недостатки

Не справится с толстым бревном;
Начинает гнуться со временем.

Greenween GW-DR5-T

Ручной дровокол для дома, который позволяет работать с толстыми поленьями. Он вмещает колоды до 40 см в диаметре и длиной до 45 см. Простое компактное устройство удобно хранить дома возле камина или возить с собой в машине на дачу. Оно безопасно нарубит дрова на мелкие щепки и поможет разжечь огонь для камина, печи, мангала или любого другого очага. Продается колун в удобном красивом тубусе. Качественная сталь Ст3 защищена надежно защищена. Устойчивую к износу краска и фирменная технология нанесения не стирается при регулярных сильных механических воздействиях.

Достоинства

Удобный футляр-упаковка;
Легко пользоваться;
Антикоррозийное покрытие;
Есть в черном и сером цветах.

Недостатки

Не везде продается.

Залог надежности механического дровокола от Greenween – простота конструкции. В ней просто нечему ломаться. Такой колун станет надежным помощником при колке с дровами дома или на даче на много лет.
