Рейсмус своими руками: схемы изготовления, как изготовить самодельный фуговальный станок из электрорубанка

Высокотехнологичный метод изготовления рейсмусового станка

Автор этого самодельного рейсмусового станка решил не экономить на технологическом оснащении создаваемого оборудования и максимально электрифицировать все процессы.

Здесь 3 самостоятельных электропривода, которые:

приводят в действие режущий барабан,
являются протяжно-прижимными валиками,
регулируют положение рабочего стола.

Крутящий момент на барабан передается при помощи клиноременной передачи, а в двух оставшихся вариантах – цепной. Причем, равномерность прижима валиков регулируется взаимосвязанными подпружиненными промежуточными звездочками, хотя на наш взгляд, такая система не позволит все-таки избежать некоторого временного прослабления цепи в момент схода заготовки с подающего валика.

Натяжка цепи привода регулировки высоты рабочего стола осуществляется двумя жестко закрепляемыми звездочками.

Подобный подход, очевидно, может быть оправдан наличием у вас гибкого минипроизводства с большим числом операций перенастройки оборудования. Хотя и здесь некоторые схемы можно было бы упростить. К примеру – вот так:

Такой станок не получится дешевым, а обилие достаточно сложных узлов будет требовать постоянного технического обслуживания. Но, видимо, это именно тот случай, когда на первом плане оказалось именно стремление к самореализации, ведь за аналогичные деньги вполне можно было бы найти б/у рейсмусовый станок и, слегка подремонтировав его, обеспечить решение тех же задач.

Сборка станка

Все детали будущего станка выкладываются на верстаке. Предстоит их собрать и на финише получить работоспособную конструкцию.

Из уголков собраны верхняя и нижняя рамки. Здесь использованы уголки:

Длиной 450 мм (4 шт.), в них просверлены отверстия Ø 10,5 мм (4 отв.).
Длиной 550 мм (5 шт.), в них также просверлены отверстия Ø 10,5 мм (4 отв. в 4-х уголках и 2 отв. в одном).
Длиной 220 мм (2 шт.), в них просверлены 4 отв. (Ø 10,5 мм), их ни по 2 для установки ножевого вала.

На верхнюю рамку монтируются уголки для монтажа рабочего валика. Кроме отверстий для сборки каркаса станка на уголках просверлены отверстия Ø12,5 мм для монтажа столов (подающего и приемного).

Перед сверлением накладывались пластины столов, и выполнялась разметка.

На шпильки накручиваются гайки и устанавливаются шайбы.

Ножевой валик, рядом расположились ножи и клиновые планки. Данный вал имеет три паза для установки режущего инструмента. Рядом лежит полоса, на нее будет установлен электродвигатель.

Пластины стола. Их три. Две используются для фуговальной части, оставшийся длинный элемент используется для циркулярного стола.

Для строгальной части применяются две одинаковые пластины толщиной 10 мм. Их размер 220·300 мм. На одной стороне у каждой имеется косой срез под углом 45 ⁰.

Пространственная сборка. Выполняется монтаж вертикальных элементов. Каждый узел крепится двумя болтами.

В результате получается жесткая пространственная конструкция. Ее в будущем будут размещать на дополнительном столике, чтобы удобно было работать с пиломатериалом.

На заранее подготовленные опоры монтируется валик.

Крепление выполняется болтами через опоры корпуса подшипников.

В пластины столов вворачиваются шпильки. В них нарезана резьба М12 (длина 9,5 мм).

Технология установки столов довольно простая. Одна из гаек определяет высоты установки относительно каркаса, другая фиксирует заданное положение. Шайбы препятствуют отворачиванию.

Все пластины устанавливаются на станок. Он обретает рабочий вид.

Настал черед размещению ножей. Сначала ставят клиновые планки. Их вводят в пазы с торца.

Остается установить ножи. В дальнейшем их придется выставлять по высоте, чтобы выборка древесины выполнялась в один размер.

Выставленные по высоте ножи фиксируются болтами. Ими распирают паз, подобная установка предотвращает вылет инструмента из паза.

Ставят полосы в нижней части каркаса. На них монтируется электродвигатель.

Остается натянуть ремень. Имеющийся в наличии блок шкивов позволяет выполнять нужное натяжение клинового ремня.

Основная сборка завершена. Остается присоединить провода, произвести монтаж пусковой арматуры. Остается выполнить ходовые испытания и настроить положение столов и ножей.

Конструкция фрезерного стола

При желании можно сделать фрезерный самодельный стол из обычного верстака, но лучше изготовить специальную конструкцию. Объясняется это тем, что станок с фрезой создает при работе сильную вибрацию, поэтому станина, используемая для фиксации фрезера, должна отличаться высокой устойчивостью и надежностью. Следует также учитывать и то, что само фрезерное устройство крепится к нижней части столешницы для фрезерного стола, поэтому под ней должно быть достаточно свободного места.

При креплении устройства к столешнице самодельного стола для ручного фрезера используется монтажная пластина, которая должна обладать высокой прочностью и жесткостью, либо специальные прижимы для фрезерного станка. Такая пластина может быть изготовлена из металлического листа, текстолита или прочной фанеры. На подошвах большинства моделей фрезеров уже есть резьбовые отверстия, они и нужны для соединения такого устройства со столешницей и монтажной пластиной. Если таких отверстий нет, можно просверлить их самостоятельно и нарезать в них резьбу либо использовать специальные прижимы для фрезерного станка.

Фрезы для различных видов обработки на фрезерном столе

Прижимы для фрезерного станка или монтажная пластина должны располагаться на одном уровне со столешницей, для этого в последней делается выборка соответствующих размеров. В пластине необходимо просверлить несколько отверстий, одни из которых необходимы для ее соединения со столешницей при помощи саморезов, а другие – для того, чтобы такая пластина могла быть зафиксирована на подошве фрезера. Винты и саморезы, которые вы будете использовать, должны быть обязательно с потайной головкой.

Чтобы сделать включение своего более удобным, на столешнице можно расположить обычную кнопку, а также кнопку-грибок, которая сделает ваше устройство еще и более безопасным в работе. Для повышения удобства своего домашнего станка можно закрепить на поверхности фрезерного стола, изготовленного для ручного фрезера своими руками, длинную металлическую линейку.

Прежде чем начинать конструировать фрезерный координатный стол своими руками, необходимо определить место, где он будет располагаться, а также решить, какой тип фрезерного оборудования вы хотите изготовить. Так, можно сделать агрегатный фрезер своими руками (стол будет располагаться с боковой части пильного оборудования, служить его расширением), компактный настольный станок, отдельно стоящее стационарное оборудование.

Остановить свой выбор на компактном настольном оборудовании для работы по дереву и другим материалам можно в том случае, если вы обращаетесь к нему нерегулярно или часто используете его вне своей мастерской. Такая установка, которую отличают небольшие размеры, занимает совсем немного места, а при желании, ее можно повесить на стену.

Если размеры вашей мастерской позволяют, то под фрезер лучше приспособить основу стационарного фрезерного станка, работать на котором намного удобнее, чем на настольном оборудовании. Чтобы сделать такое устройство более мобильным, его можно поставить на колеса, с помощью которых вы сможете легко менять его месторасположение.

Простейший фрезерный стол или стол для сверлильного станка можно сделать очень быстро. Для изготовления такой конструкции, легко располагающейся и на обычном рабочем столе, вам понадобится лист ДСП, на котором закрепляются направляющие элементы. В качестве такой направляющей, которая может использоваться в качестве параллельного упора для фрезерного стола, подойдет обычная доска небольшой толщины, которая крепится к столешнице при помощи болтовых соединений. При необходимости, параллельно можно прикрепить вторую такую доску, которая будет служить ограничительным упором.

ВДля врезки фрезера в стол в листе из ДСП необходимо будет сделать отверстие для его размещения, а фиксироваться на столешнице, он будет при помощи двух струбцин. После этого изготовление фрезерного стола можно считать законченным. Чтобы сделать использование такой конструкции более удобным, на столешнице можно разместить простейшие прижимы для фрезерного станка.

Назначение фуговального станка

Чтобы знать, что предстоит изготавливать, нужно определить круг задач, решаемых с помощью проектируемой и изготавливаемой установки.

Более 95 % работы заключается в плоском строгании деревянных заготовок с одной стороны. Путем многократной обработки производится выравнивание одной плоскости. Потом, опираясь на боковую поверхность, выбирается древесина с заготовки на поверхности, расположенной под углом 90 ⁰.
Для изготовления стыкующихся между собой деталей на фуговальном станке выбираются четверти, пазы и выступы.
Обработка противоположных сторон происходит с определенной точностью. Чтобы иметь детали, имеющие высокую точность, применяются рейсмусовые станки. Их принцип действия во многом схож с фуговальными устройствами. Есть и дополнительные приспособления, которые могут быть установлены на базовое оборудование.

Разметочный столярный рейсмус своими руками

За один вечер можно превратить несколько обрезков в аккуратный и удобный рейсмус, которым очень просто пользоваться.

Трудно найти другой разметочный инструмент, с помощью которого удавалось бы с неизменной точностью получать четкие линии. Проверенный веками рейсмус, состоящий из штанги, подвижной колодки, которая фиксируется небольшим клинышком, и иглы, называемой царапкой, очень быстро настраивается. Как пользоваться этим инструментом, описано в разделе «Разметка рейсмусом».

При изготовлении такого рейсмуса сначала сделайте штангу, острогав деревянный брусок до указанных на рисунке внизу размеров. Чтобы верхняя грань была выпуклой, закрепите в цанге фрезера, установленного в стол, фрезу для скруглений радиусом 13 мм и сделайте частичные скругления, используя только часть профиля фрезы. Затем просверлите у одного из концов штанги отверстие для царапки, которую можно изготовить из тонкого гвоздя. Для этого вставьте в отверстие гвоздь так, чтобы его острие выступало снизу примерно на 3 мм, и удалите шляпку, оставив сверху также около 3 мм. Напильником с мелкой насечкой или надфилем заточите оба конца царапки.

Для изготовления клина наклейте контурный шаблон на 16-миллиметровую дощечку (направление волокон должно быть продольным, а заготовка с большим припуском обеспечит безопасность при формировании клина). Ленточной пилой выпилите клин по контуру и гладко отшлифуйте, чтобы он легко скользил в просвете между колодкой и штангой.

Бюджетный вариант самодельного рейсмуса

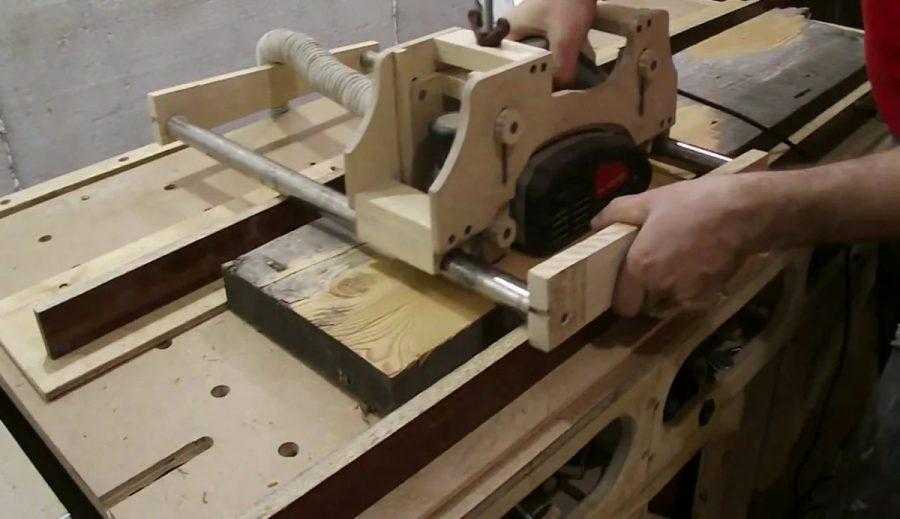

Это самый простой метод использования электрорубанка в качестве рейсмуса. Конечно, назвать эту конструкцию рейсмусовым станком вряд ли кому-нибудь придет в голову, но по выполняемой функции – это именно он.

Мы преднамеренно подобрали вариант для широких заготовок. Ведь в таком виде он выполняет работу, которая не под силу большинству промышленных рейсмусных станков именно из-за ширины обрабатываемого материала, а в нашем случае она ограничивается только длиной ваших рук.

Конечно, такого варварского крепления электрорубанка – довольно дорогостоящего инструмента – к подвижной платформе, мы рекомендовать не можем. Куда интереснее вариант закрепления его, описанный в предыдущем разделе статьи, но с использованием более широкой платформы и выносом реек по ширине, а не вдоль оси инструмента

При этом опасность повредить что-нибудь важное внутри корпуса рубанка сводится к нулю

В приводимом примере обрабатывается клееная наборка из деревянных реек различных габаритов и даже пород древесины.

Регулировка высоты производится установкой по бокам рабочего стола калиброванных брусков, два набора которых позволит обработать с обеих сторон неограниченное количество заготовок в заданный по толщине размер.

Reismusovyi-stanok-10

Reismusovyi-stanok-11

Reismusovyi-stanok-12

Очевидно, что такую же систему можно использовать и при обработке погонажного материала, а не только широких и коротких заготовок, но при этом, в отличие от рейсмусового станка и предыдущего варианта использования электрорубанка в его качестве, вы будете двигать не заготовку, а самостоятельно передвигаться вдоль нее.

Не менее очевидным есть и то, что рабочий стол при этом должен быть идеально ровным в горизонтальной плоскости, иначе его неровность может передаться всем обрабатываемым заготовкам. Смотрите видео — пример ниже:

Техника безопасности при работе

Перед включением станка необходимо проверить состояние заточки ножей и правильность их положения. Надо убедиться, что ножевой вал надежно огражден. Запрещается обрабатывать заготовки если они короче, чем расстояние между валами.

Основные требования техники безопасности очень требовательны и включают в себя:

Обязательное заземление, для предотвращения ударов тока или пожара.
Ни в коем случае нельзя приближать руки к крутящимся валам.
Длинные волосы должны быть убраны под головной убор.
Рукава одежды должны быть или закатаны, или плотно застегнуты на запястьях.
Под рабочим столом должен находиться резиновый коврик.
При включенном станке запрещено проводить любые ремонтные работы.
Перед включением устройства проверяют исправность всех узлов и электрического провода.

Деревянные бруски подаются на рабочую поверхность и в станок торцом к торцу. При этом должна использоваться вся доступная ширина рабочего стола.

Соблюдение несложных правил предотвращает травмы и порезы.

Фуганок или рейсмус

О том, чем отличаются эти два станка, рассказано выше. А сейчас давайте попробуем понять, какой же из них будет более необходим для различного объема работ.

Для бытовых работ по дому, конечно, не нужно покупать недешевые станки. Если вы мастерите что-то на даче в качестве хобби чисто для себя и близких, вам, возможно, хватит ручного фуганка. Или комплекта, состоящего из ручного фуганка и небольшого маломощного рейсмусового станка.

Если вы занимаетесь строительством из дерева, или же мастерите мебель и прочие изделия на продажу, вам понадобится большая точность работ. В зависимости от наличия места в мастерской и финансовых возможностей, можно приобрести как оба станка, так и один, исполняющий обе функции.

Для более или менее потокового производства маломощные станки не подойдут – не будут справляться с объемами работ. В таком случае стоит присмотреться к мощным многофункциональным устройствам с высокой производительностью. Стоят они недешево, но позволяют ускорить производственный процесс и, соответственно, окупают свою стоимость.

Оригинальная идея

Суть оригинальной идеи заключается в том, что описываемый станок будет делаться на базе сверлильного станка. Кроме того, на базе этого же сверлильного станка можно построить еще другие приспособления: токарный и шлифовальный станки. Их описание представлено в следующих статьях:

Токарный станок по дереву своими руками. Описание, чертеж, видео.
Самодельный шлифовальный станок из дрели. Описание, чертежи, видео.

В этих статьях, как и настоящей, подробно раскрыта вся последовательность их создания и технологические операции, размещены фото и видео материалы. Тот факт, что можно сделать некоторую универсальную основу и по мере необходимости придавать ей нужный функционал, заменяя лишь некоторые элементы, при этом получая набор станков: токарный, сверлильный, рейсмусовый и шлифовальный станки, делает данную идею весьма ценной.

Сверлильный

Токарный

Шлифовальный

Такое решение удобно, универсально и унифицировано.

План сборки

Одним из обычных строгальных станков известна установка со столом из листа металла с отверстием для ножевого вала. Для такой установки предусмотрена возможность регулирования толщины убираемого слоя. В зависимости от длины заготовки и силы прижимания ее к столу начинается процесс движения доски к ножевому валу, при этом убираемый слой становится больше.

В итоге заготовка находится не в горизонтальном положении, а под неким углом к столешнице, что искажает точность обработки. Если, конечно, стол имеет длинную столешницу, а убираемый слой очень мал, то такой недостаток будет незаметен, но все-таки он существует. Из-за этого рейсмусовый станок не делается из описанного строгального оборудования.

Наиболее подходящим для переделки своими руками будет станок со столом, который имеет 2 части столешницы. Детали столешницы располагаются на разных уровнях, исключая зависимость между собой. Задняя часть располагается в положении верхней точки круга, который получается при вращении ножевой части.

Нижняя часть способствует получению требуемой толщины убираемого слоя. Таким образом, обрабатываемая деталь движется в поступательном режиме, и описанный выше недостаток не наблюдается.

В целях использования этого станка в качестве рейсмуса, на данном оборудовании нужно расположить прижимной и несущий механизм. Прижимная деталь будет обеспечивать строгание. На основе того, что прижимной механизм гораздо устойчивее несущего, полнота удаляемого слоя будет преимущественным фактором в отношении калибрования.

Если нужно сделать заготовку меньшего размера, то рама ролика прижимного элемента будет упираться в ограничитель. В итоге начнет работать несущий механизм. Наличие ограничителя в несущем механизме предназначено для ролика рамы при поднимании на высоту, что мешает ему соприкасаться с кромками окна в ближней зоне стола.

На данном самодельном рейсмусовом станке лучше работать вдвоем. Один оператор будет поставлять древесину, а второй – вынимать доски из устройства.

Видео: как сделать рейсмус из бытового строгального станка?

Безопасное в использовании оборудование

Выполняя любой деревообрабатывающий самодельный станок, необходимо позаботиться о безопасности работы на оборудовании. Фреза по возможности должна быть закрыта защитными приспособлениями, а работа на станке, где рабочий режущий элемент не имеет какой-либо защиты, запрещается. Большинство самодельных схем изготовления рейсмуса имеют качественную защиту электрорубанка, что позволяет исключить травмы при работе с таким оборудованием.

Работая с самодельным инструментом, необходимо использовать защитные очки и рабочие перчатки. В особенности последние потребуются при работе с грубыми плотными заготовками, когда отмечается биение самодельного рейсмуса из электрорубанка при обработке материала.
Используемые шпильки не должны иметь трещин, дефектов и повреждений. При обнаружении трещин и повреждений следует заменить дефектные части станка.

При соблюдении простейших мер безопасности работа на рейсмусе не будет представлять какой-либо сложности, а сам станок прослужит в течение многих лет. на самодельных станках можно будет выполнять качественную обработку древесины, сэкономив на приобретении промышленных фрезеров.

Для каких целей используется станок для рейсмусов?

Его основное назначение – это строгать заготовку из дерева по всей толстой поверхности материала. Станок легко обрабатывает щиты, брусчатые изделия, а также из досок, успешно подгоняя материал к нужному габариту за один свой заход (а не за несколько ходок, как это происходит с фуговальным станком).

Существуют некоторые разновидности рейсмусов, которые отлично справляются с изделиями из пластика, а также некоторых других материалов из полимеров.

Основным показателем работы современного рейсмусового станка является способность глубоко проникать в обрабатываемое изделие. Как правило, она не превышает одного-трех миллиметров. Многие агрегаты наших дней способны обрабатывать ширину изделия даже на 30 – 330 мм.

В настоящее время выделяют такие виды рейсмусов, как:

С одной рабочей стороной.
С двумя рабочими сторонами.
Совмещающий в себе множество функций.

Основной особенностью механизма с одной рабочей стороной является способность строгать заготовочную поверхность только с верхней стороны, в то время как агрегаты с двумя рабочими сторонами оснащены двумя валами для резки изделия – с верхней и нижней стороны, это дает возможность обрабатывать обе стороны детали одновременно.

Составные части рейсмусового агрегата:

станинное основание;
вал с режущим сечением;
рабочая поверхность стола;
пружины для осуществления зажима действующих механизмов;
заготовочные вальцы и средства их подачи для обработки поверхности.

Становая часть агрегата всегда выполняется из сложных чугунных сплавов для промышленных объемов, но на бытовом уровне используются станины на основе легких металлов, таких как алюминий.

Стол, на котором фиксируется основание для станины, не может быть менее одного метра в длину (это основное требование для соблюдения правил техники безопасности). Односторонние агрегаты имеют фиксированную поверхность рабочего стола, в то время как в агрегатах с двумя сторонами он может легко подгоняться по высоте.

Основным рабочим механизмом считается ножевая поверхность для обработки изделия, при этом на станке инсталлировано не менее одной-четырех кромок для резки поверхности изделий. Кромки достаточно быстро изнашиваются, и возникает необходимость в их частой замене. Две пары специальных приводятся в движение электромотором и отвечают за подачу изделия автоматической системой.

Безопасное в использовании оборудование

Работая с самодельным инструментом, необходимо использовать защитные очки и рабочие перчатки. В особенности последние потребуются при работе с грубыми плотными заготовками, когда отмечается биение самодельного рейсмуса из электрорубанка при обработке материала.
Используемые шпильки не должны иметь трещин, дефектов и повреждений. При обнаружении трещин и повреждений следует заменить дефектные части станка.

Суть станка рейсмусового типа

Считается, что свое название рейсмусовый станок получил от известного столярного инструмента рейсмуса, используемого для нанесения разметки параллельных линий на заготовках и щитах из цельного и клееного дерева. В этом утверждении есть определенная доля правды, так как рейсмусовые типы станков используются преимущественно для двух операций:

Чистовое строгание, обеспечивающее гладкую поверхность дерева;
Калибровка параллельности плоскостей щита, резанной деревянной рейки, доски.

В прежние времена параллельность плоскостей после строгания проверялась рейсмусом, после того как стало возможным изготовление станков с высокооборотными цилиндрическими ножами, название рейсмусовый так и осталось за надежными и очень удобными в работе устройствами.

Высокотехнологичный метод изготовления рейсмусового станка

Здесь 3 самостоятельных электропривода, которые:

приводят в действие режущий барабан,
являются протяжно-прижимными валиками,
регулируют положение рабочего стола.

Правила эксплуатации: не подвергай себя опасности

Если вы решили соорудить самодельный рейсмус из электрорубанка или иных устройств, обязательно позаботьтесь о том, чтобы обезопасить себя во время проведения операций. Приведенные ниже несколько правил помогут вам не только сделать свою работу более эффективной, но и исключить возможные травмы, что нередко бывает при неправильной эксплуатации инструмента.

При работе используйте защитные средства для глаз;
При работе с грубым материалом применяйте перчатки;
Перед тем, как приступить к работе, необходимо проверить, все ли детали установлены правильно, и зафиксировать их;
С ножами и шпильками рейсмуса обращайтесь очень осторожно, перед работой проверьте их на наличие трещин;
Проверьте заготовки: они должны быть чистыми, без гвоздей и мусора, который может повредить рабочую часть устройства.

Параметры самодельного рейсмуса

Необходимо упомянуть, что какие-то детали и модули нужно будет закупать, а не тратить время на попытки изготовления собственноручно. Прежде всего – это вал с ножами и закрепляющими подшипниками.

Изготовленные своими руками будут характеризоваться низкой точностью сопряжения, что будет способствовать излишнему нагреву, особенно обрабатываемой поверхности.

Особенности изготовления

Самодельный рейсмусовый станок, чертежи которого легко найти в интернете, нужно собирать, обращая внимание на элементы, составляющие его. Но при необходимости совмещения рейсмуса и фуганка, стоит взять двухсторонний привод

Это даст возможность производить предварительное прострагивание древесины в одну сторону, а в другую – уже осуществлять чистовую окончательную обработку.

Важно определить заранее длину вала с ножами. Самодельная деталь с длиной ножевого модуля больше 50 сантиметров является довольно жесткой в работе с твердыми древесными пародами

Результатом недостаточного давления становится неровная текстура доски с волнами и гребнями, достигающими 1 миллиметра, такая работу необходимо будет снова шлифовать. Размеры частей самодельной конструкции должны соответствовать тому, чтоб иметь возможность производить разнообразные декоративные детали из древесины: профили, багеты, плинтуса.

Эксплуатировать самодельные рейсмусовые станки по дереву, нужно соблюдая технику безопасности. Рабочая зона аппарата, сконструированного самостоятельно, должна быть ограждена. Следует заранее предусмотреть исключение обратного движения бревна и разрушения доски в процессе обработки.

В самодельном станке лучшим вариантом будет установка двух прижимных устройств в столе, такая конструкция даст возможность перемещения доски по гладкой поверхности, не касаясь стола.

Преимущества самодельных станков

Фуговальный станок своими руками отличается универсальностью использования. Функциональных возможностей такого оборудования будет достаточно для качественной обработки древесины. На самодельных станках можно не только строгать пиломатериалы, но и выполнять финишную обработку досок, придавая им необходимую толщину и идеально ровную поверхность.

К преимуществам изготовленных своими руками рейсмусов можно отнести следующее:

Простота устройства рейсмусового станка по дереву.
Функциональность и универсальность использования.
Доступная стоимость используемых компонентов.
Возможность последующей модернизаций.
Надежность и ремонтопригодность техники.

Для изготовления самодельного рейсмуса своими руками можно использовать электрорубанок, на основе которого выполняется станок, позволяющий осуществлять качественную обработку древесины, в том числе строгание, обработку кромок и снятие фаски. Необходимо лишь подобрать качественный проект изготовления самодельного рейсмуса, что и станет залогом выполнения надежного и универсального в использовании оборудования.

Что такое фуганок и фуговальный станок

Сейчас, в век технологий, забив в поиск слово «фуганок» вы увидите всевозможные фуговальные станки. Однако изначально фуганком называли ручной инструмент, предназначенный для выравнивания деревянных поверхностей. Он представляет собой удлиненный рубанок, имеющий двойной нож. Обрабатывая деревянное изделие этим инструментом, следует следить за стружкой. Когда она становится непрерывной, тогда можно понять, что работа по выравниванию близится к завершению.

Такой инструмент можно купить и сейчас. Если у вас небольшой объем работы и много времени, вам вполне хватит простого ручного фуганка.

Фуговальный станок – это чаще всего довольно габаритное устройство с нижним ножевым валом, к которому крепится два или четыре ножа. Другими словами, выравниваемая поверхность должна располагаться снизу. При вращении вала, неровности аккуратно срезаются ножами.

Как сделать своими руками

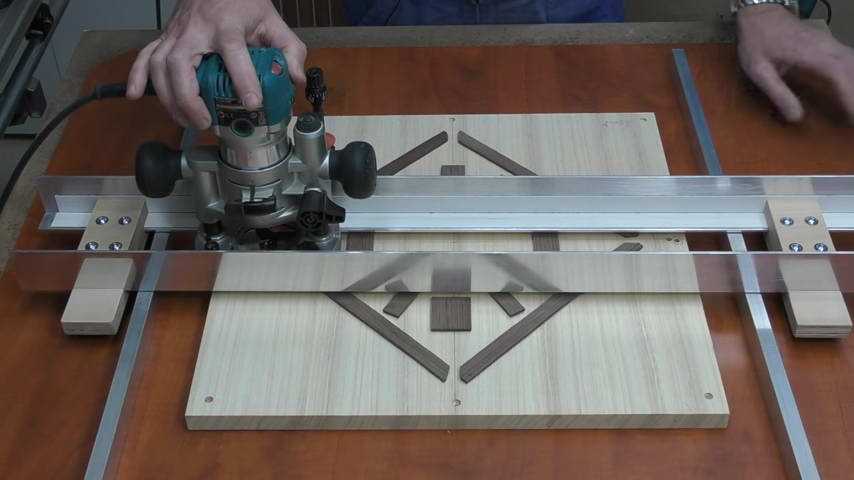

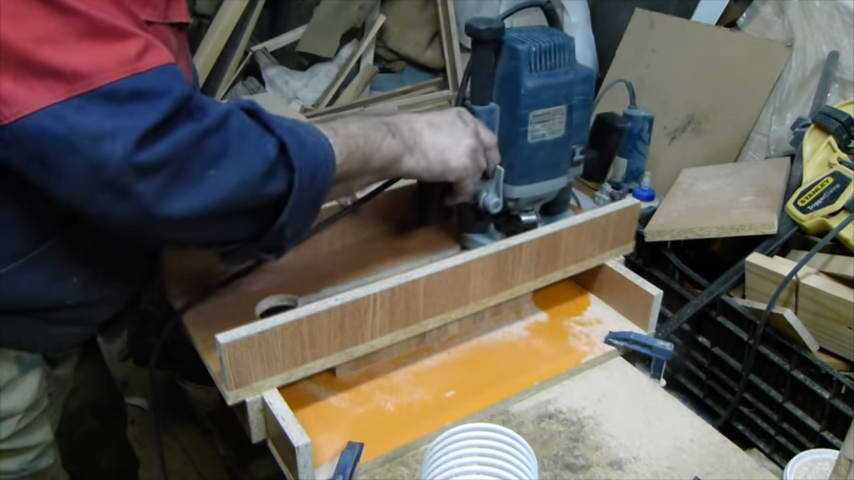

В первую очередь, при сборке самодельного рейсмуса необходимо изготовить площадку для ручного фрезера. Для этого нужно взять деревянную заготовку и точно по её центру высверлить отверстие под рабочий орган инструмента. Далее следует отрезать болгаркой от квадратного профиля две части по 200 мм. В два получившихся бруска нужно вставить по бокам подшипники и уплотнить их клеевым пистолетом. Теперь эти детали можно соединить с площадкой под фрезер по её длине с помощью саморезов.

Когда площадка полностью готова следует дополнить её направляющими. Их роль будут выполнять металлические стержни, длиной около 900 мм. Вся конструкция рассчитана на ширину 1 м, но направляющие должны быть чуть короче, чтобы платформа могла свободно передвигаться внутри рамки. Направляющие вставляются в отверстия подшипников платформы. Теперь нужно отрезать ещё два бруска от профиля длиной 270 мм. В них проделываются отверстия для фиксации направляющих и подшипников для передвижения каретки

Важно чтобы эти отверстия были точными, и никак не сгибали стальные стержни. Направляющие аккуратно привариваются к профилю, а на его концах следует болтами закрепить по одному подшипнику

Итак, осталось только сделать рамку самодельного рейсмуса. Металлические уголки свариваются между собой в квадрат таким образом, чтобы две параллельные стороны были зафиксированы уголком внутрь, а другие две наружу. При этом обязательно чтобы от всех уголков вниз шла одна сторона по ширине. Сейчас можно примерить каретку, поместив передвижные подшипники на внутренние стороны уголков.

Площадка должна перемещаться внутри рамки свободно во всех направлениях. После проверки остается только сделать ограничители для колёсиков и прикрутить регулируемые по высоте ножки. Ограничители делаются из того же стержня, что и направляющие. Они привариваются к внутренним уголкам так, чтобы подшипники при движении не смещались в стороны. Под ножки просверливаются отверстия в сторонах рамки, которые установлены углом наружу.

На этом работа с рейсмусом завершена. Теперь Вы сможете обрабатывать деревянные заготовки в домашних условиях, которые в точности никак не уступят промышленным вариантам.

Горизонтальный фрезерный станок

Второй распространенный вариант исполнения фрезера – горизонтальный станок. Он имеет более простую конструкцию по сравнению с вертикальным типом, но может исполнять меньше функций.

Выбор материалов для фрезера

Различие вертикального и горизонтального расположения шпинделя приводит только к изменению принципа перемещения детали и рабочего органа. Режущий инструмент имеет возможность перемещаться в горизонтальном направлении для регулирования глубины обработки, а шпиндель с салазками двигается вертикально. Заготовка по плите перемещается в основном продольно. Требования к материалам для горизонтального станка аналогичны требованиям к элементам вертикального агрегата.

Изготовление приспособления для стационарного фрезера

При горизонтальном фрезеровании используются те же фрезы, что и при вертикальной обработке. Их можно сделать самостоятельно по вышеописанной технологии. Чаще всего на горизонтальных станках обеспечиваются такие операции: пазы на торцах и гранях, сверление горизонтальных отверстий, проточка планок, формирование плинтусов и различных длинномерных изделий с рельефом.

Оборудование для самодельного станка для фрезера

Основные узлы горизонтального фрезера имеют определенные особенности:

Шпиндель. Он располагается горизонтально, для чего изготавливается специальная опорная система. На фото приведены чертежи приспособления, которое можно использовать в горизонтальном фрезере.

Плита и столешница. В плите горизонтального станка не делается отверстие для рабочего органа. Инструмент подается сбоку. При раскрое формируется простая прямоугольная плита. Наиболее распространенный размер – 75 х 50 см. Схема стола для фрезерного станка приведена на схеме.
