Как настроить встроенную в телевизор приставку dvb-t2 -

Премиальный сегмент

Более продвинутые технические спецификации у флагманских телевизоров Doffler. Отзывы при этом, опять-таки, говорят об отсутствии поддержки такой опции, как Smart TV. К данной группе устройств принадлежит модель 65DU77-T2. Именно на ее примере и рассмотрим данную группу мультимедийных центров. Диагональ экрана в этом случае увеличена до 65”, а формат картинки – 4К. Как и младшие модели, это устройство не способно обрабатывать спутниковый сигнал. С приемом остальных видов телепередач он без проблем справиться. Мощность акустики может достигать 20 Вт. Цена же на это решение составляет около 65 000 рублей.

Что нужно для сборки антенны?

Антенна подключается к телевизору с совместимым телевизионным кабелем (он должен иметь волновое сопротивление 75 Ом), штекером – адаптером.

Выбор кабеля

Лучше выбрать кабель, обладающий специальной пропиткой. Он прослужит дольше и выдержит неблагоприятные погодные условия. Кабель для цифрового телевидения имеет большую пропускную способность, поэтому стоит остановить выбор на нем.

При выборе кабеля учитывают:

Какого типа сигнал. Брендовыми шнурами подключают спутниковые антенны. С обычными можно подключить кабельное или эфирное телевидение.
Длину. Если антенна слишком далеко находится от телевизора, то не стоит рассчитывать на хорошую картинку.
Толщину стальной жилы. У обычного кабеля жила обладает шириной в 1 мм. Судя по статистике, этот вид самый удобный. Для получения качественного сигнала, выбирают более узкий кабель.
Перед прокладкой кабеля следует посмотреть, нет ли на пути различных препятствий.

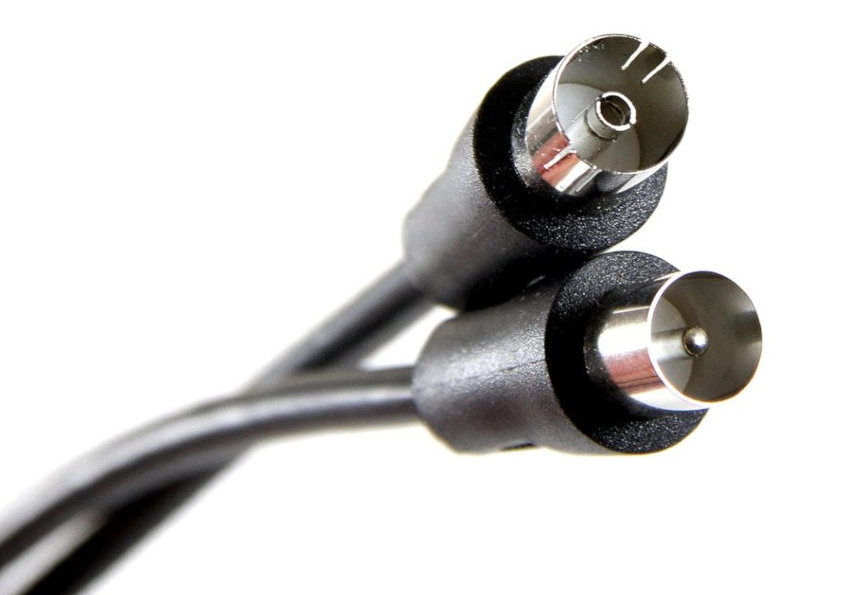

Выбор штекера

Для качественного подсоединения кабеля используют штекер. Чтобы его установить на нужное место используют:

пайку, если телевизионная антенна собиралась самостоятельно;
штекер F подходит для разных типов телевещания. Он имеет форму шайбы, которую закручивают на кончик, заранее зачищенного, кабеля. Обнаженная жила соединяется с сигнальным гнездом;
штекер старинного образца. В отличие от варианта F, требует полной разборки при монтаже. Такие изделия более жесткие и прочные в отличие от современных устройств. Старые телевизоры можно подключать с таким штекером;
самые распространённые сейчас штекеры F – TV. Они легко устанавливаются без специализированных инструментов. В изготовлении используется никель. Может быть напыление латунью и медью;
не часто можно встретить штекеры F – BNC. С ними обычно подключают внешнее оборудование (аналоговые камеры видеонаблюдения). Такие штекеры бывают двух видов:

С F гнездом TV штекером. Такой порт обладает внутри стержнем.
С F гнездом TV гнездом. Такой порт обладает входом для TV штекера. С ним подключают аппаратуру SAT-TV.

При выборе этого элемента учитывают модель телеприемника. Также осматривают, какие порты в него входят.

Любой плазменный телевизор обладает встроенным разъемом для штекеров F. По мнению специалистов этот вариант наиболее подходящий. Штекер обладает высокой проходимостью антенного сигнала, приемлемой стоимостью и легким монтажом.

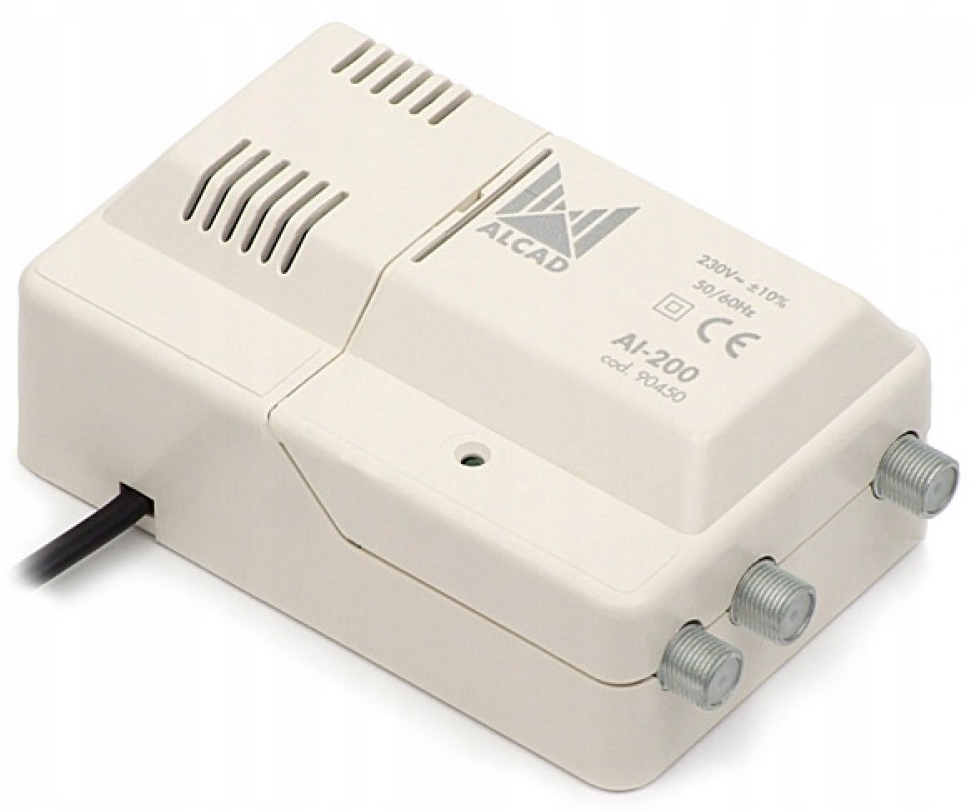

Антенный усилитель: в каких случаях нужен

Для того чтобы цифровой тюнер телевизора или ресивера смог извлечь информацию из полученного от антенны сигнала, тот должен иметь достаточную мощность.

Чтобы исправить эту ситуацию, как раз и нужен усилитель. Устройство подключается на участке между антенной и телевизором и повышает мощность сигнала.

Усилитель необходим в следующих ситуациях:

прием ведется на антенну пассивного типа;
нет возможности использовать питание активной антенны (например, сигнал на телевизоры идет через обычный сплиттер);
условия приема таковы, что получаемый от антенны сигнал слишком слаб. Это случается из-за расстояния, помех, препятствий на пути сигнала и пр.

Временное подсоединение антенного кабеля без штекера

Если нужно срочно подключить антенну, а штекера под рукой нет, можно ненадолго обойтись и без него.

Быстрое подключение выполняется так:

с кабеля снимается верхняя изоляция примерно на 5 см длиной;
экранирующая оплетка загибается назад;
центральная жила зачищается от изоляции и загибается в петлю чуть шире, чем диаметр отверстия в центре антенного разъема;
на центральный контакт надевается диэлектрическая трубка (например, из снятой изоляции с центральной жилы);
петля вставляется в центральный контакт, оплетка заправляется с помощью отвертки в разъем. Главное здесь – не допустить соприкосновения центральной жилы и экранирующей оплетки;
если использована алюминиевая оплетка, то она просто вставляется в разъем, а свободное место заполняется мелкими проволочками;
чтобы кабель не вывалился, его поджимают парой заточенных спичек;
если контакт был обеспечен, телевизор начнет принимать сигнал от антенны.

Как подключить цифровую приставку к телевизору пошагово: через тюльпаны и настроить

Для телевизора LG

Применение RCA-кабеля – наиболее простой способ, как подключить цифровую приставку к телевизору. Для этого надо:

Найти гнезда кабелей RCA на телевизоре и приставке. Они выглядят как желтое, красное и белое отверстие. Подсоедините «тюльпан» одним концом к приставке, вторым – к ТВ так, чтобы они соответствовали цветам.
Чтобы подключить ТВ к приставке, в настройках выберите среди входов AV2.
Затем войдите в главное меню приставки и найдите функцию автопоиска каналов, включите ее. После того как сканирование закончено, можно смотреть ТВ.

Для Phillips

При подключении «тюльпанов» к телевизору Филипс также найдите соответствующие цветам разъемы тюльпанов на ТВ и приставке. Далее:

Подключите телевизор и приставку друг к другу посредством кабеля RCA. К антенному входу нужно подсоединить штекер дециметровой антенны, спутника или кабель вашего провайдера.
На пульте ТВ необходимо найти кнопку AV или выбрать тип входа в настройках.
Затем переходим к настройкам приставки. Нужно выбрать цифровой режим и источник сигнала – для цифрового ТВ выбираем «кабель», если пользуетесь платными каналами, и «антенна» для эфирного вещания.
Выбрать на пульте ДУ «меню», зайти в раздел «конфигурация» и выбрать «установка». Затем нажимаем «настройка каналов» и выбираем «автоматическую установку».
Нажать «Начать поиск» – будут найдены доступные каналы.

Для SAMSUNG

Телевизор SAMSUNG тоже не сложно подключить – для этого следуйте инструкции:

Подключить антенну или кабель провайдера к приставке.
Объединить ТВ и приставку кабелем – в нашем случае это RCA. Кабель подключать соответственно цветам.
Включить приставку и ТВ, в меню ТВ выбрать нужный вход – потребуется найти AV для подсоединения по «тюльпанам».
Для настройки подключения к цифровому сигналу – зайдите в меню настроек приставки.
Отметьте нужную страну и установите тип сигнала DVB T2.
Затем можно запустить автоматический поиск и дождаться найденных каналов.

Для Toshiba

Выбираем интерфейс подключения ТВ к приставке – у нас это RCA-тюльпаны. Подключаем ТВ к приставке соответственно цветам разъемов. После этого:

Подключаем к входу антенны кабель провайдера, спутниковую тарелку или дециметровый антенный кабель.
На ТВ выбираем вход для сигнала AV и запускаем автоматический поиск. Как правило, его достаточно, чтобы найти нужный пакет каналов.

Для Sony и Panasonic действуют похожие, интуитивно понятные способы подключения. В любом случае первым делом необходимо соединить ТВ с приставкой посредством кабелей-тюльпанов и приставку с антенной или кабелем провайдера. В общем случае требуется выбрать AV-вход на ТВ и настроить уже соответственно выбранному типу получения сигнал: со спутниковой тарелки, кабеля провайдера или дециметровой антенны.

Интересно! Как можно проверить баланс Триколор ТВ по номеру ID

Какой выбрать кабель и как его проложить

Требуется выбрать коаксиальный провод с RF-разъемом. Антенны комнатного типа снабжаются им еще на производстве, однако его длины часто не хватает для того, чтобы поместить оборудование в зоне уверенного сигнала. В этом случае используется дополнительный кабель, либо удлиняется имеющийся шнур.

При выборе и прокладке кабеля могут возникать вопросы, связанные с этим процессом. На самые популярные из них можно найти ответы следующей таблице.

Максим

Мастер по ремонту техники

Задать вопрос

Вопрос эксперту

Какой длины нужен кабель для качественного приема?

Лучше брать самый короткий провод, которым можно воспользоваться без ущерба технике. Дело в том, что кабель имеет сопротивление, которое увеличивается с каждым метром. Если оно будет значительным, сигнал просто перестанет транслироваться.

Различаются ли кабели по волновому сопротивлению?

Почти у всех проводов стандартной длины сопротивление равняется 75 ОМ, однако есть ряд факторов, касающихся качества приема. Например, скорость затухание сигнала, которая довольно высока у провода RG-59.

Какой кабель лучше брать, гибкий или жесткий?

Рекомендуется брать более гибкий кабель, однако нужно следить за этим параметром, гибкость не должна быть сильной. Это может привести к перелому центральной жилы.

Какими марками кабелей можно воспользоваться для подключения цифрового ТВ?

Часто используются провода марки SAT 50, SAT 703, RG 6, DG 113, РК 75. При этом лучше брать итальянские экземпляры, так как они больше соответствуют нужным характеристикам цифрового ТВ.

Как лучше проложить кабель?

Если прокладка идет по стене, можно использовать специальные скобы, расстояние между ними должно равняться 50 см. Лучшим вариантом будет использование кабель каналов, в них провода будут предохраняться от механических повреждений.

Где и как лучше установить

Имея дело с цифровым эфирным телевидением, нужно помнить основные принципы его приема:

Необходимо ориентировать телеантенну в направлении телепередатчика. Почти все конструкции, рассчитанные на прием ДМВ-диапазона, где вещает цифровое ТВ, наиболее чувствительны к приему с одного узкого диапазона. Есть всенаправленные конструкции, но они, как правило, слабы и им нужен усилитель.
Цифровой сигнал на ДМВ уверенно принимается только в пределах прямой видимости: волны этой длины распространяются, не огибая препятствий.
Многие объекты непрозрачны для ДМВ-сигнала (начиная от холмов и лесов и заканчивая капитальными строениями).

Поэтому комнатную антенну надо устанавливать следующим образом:

Она должна быть ориентирована на телевышку. Чем точнее, тем лучше.
Между приемником и ретранслятором не должно быть серьезных препятствий. К числу таких относятся даже стены дома. Поэтому комнатную антенну следует располагать у той стены, которая находится со стороны ретранслятора. Стекло более радиопрозрачно, чем кирпич или бетон. Лучшее место для комнатного варианта – это оконный проем. В идеале же, если конструкция позволяет, ее следует установить снаружи дома.
Чем выше расположена антенна для приема цифрового ТВ, тем выше уровень сигнала и больше расстояние, на котором его можно ловить. Поэтому размещать ее надо по возможности выше. В идеале – на верхней части оконной рамы. При этом надо учитывать конструкцию окон: пластиковые рамы имеют металлический каркас, который частично экранирует сигнал.

Чтобы настроить домашнюю антенну на телевизоре, нужно учесть и уровень сигнала. Определить его можно с помощью соответствующей шкалы на цифровом телевизоре либо на приставке (ресивере), если используется старый ТВ-приемник.

Здесь работают следующие правила:

Если уровень сигнала в помещении высок, место, где расположена телеантенна, не особенно важно. Если до ретранслятора считанные километры, а мощность передатчика велика, принимать федеральные 20 каналов можно и на конструкцию, закрепленную на стену не поперек, а вдоль волны

Если уровень средний, антенну надо тщательно ориентировать на ретранслятор. При слабом уровне лучше пользоваться активной конструкцией или приобрести внешний усилитель.

В каких случаях нужен усилитель сигнала?

Когда обычной мощности сигнала бывает недостаточно, используют усилитель. Его устанавливают между телевизором и антенной. Особенно без усилителя не обходятся когда:

применяется пассивная техника при отправке сигналов;
невозможно пользоваться активным оборудованием. Передача телевизионного сигнала выполняется обычным сплиттером;
антенна передает слабые сигналы. Такое случается, когда телевизор расположен далеко от антенны. Также местность, через которую проходит кабель, может обладать помехами и препятствиями.

Усилители бывают следующих видов:

Широкодиапазонными. Это наиболее распространённый вариант. Его устанавливают на самой антенне и соединяют пайкой телевизионный кабель.
Узкодиапазонными. Данный прибор усиливает цифровой сигнал Т2 (DVB).
Многодиапазонными. Этот вариант используется в редких случаях. Подходит радиолюбителям из-за дороговизны и потребности в дополнительном питании.

При использовании широкодиапазонного усилителя, должна выполняться периодическая проверка на наличие окисла на местах контактов и коррозии. Оборудование, находящееся под открытым небом, может окисляться и ржаветь. При появлении повреждений должна производиться замена. Если использовать пайку, то радиочастотный фильтр будет неэффективно работать.

Для подключения антенны к тв-приемнику не нужно выполнять каких-то сложных действий. Можно справиться с имеющимися инструментами без помощи специалиста. Главное нужно научиться обжимать кабель и устанавливать F-коннектор или воспользоваться готовым быстросъемным коннектором. Его легче установить, но может потом замыкать жила и оплетка. По этой причине этот метод редко используется.

Схема подключения оборудования к пассивной антенне

Пассивные антенны – не имеют усилителя в конструкции. Обычно, при покупке пользователи заранее выбирают тип сигнала и знают, какое оборудование у них подключено. Принимают сигнал такие тарелки только за счет своей формы. И усилитель чаще всего требуется.

До подключения потребуется купить усилитель, разделитель на два выхода, кабели антенные для подключения телевизоров. Сама схема, как подключить к пассивной антенне 2 ТВ, следующая:

Подключить усилитель к антенне. Он часто устанавливается на сам кабель по определенной схеме. Она зависит от типа оборудования. Можно найти инструкцию, как подключить усилитель к пассивному оборудованию.
Кабель от антенны подключить к распределителю. Количество выходов у него должно совпадать с числом подключаемой техники. Не надо покупать «про запас». Этот участок при необходимости всегда можно заменить.
Поставить два кабеля в выходы из разделителя. Подключить их к цифровым приставкам.
Соединить приставки с телевизорами. И провести на каждом оборудовании настройку через поиск и сохранение каналов.

Дугой вариант подключения – применения активного разветвителя. Тут не потребуется дополнительное оборудование. В нем уже предусмотрен каскад усиления, которые передает сигнал на другой разветвитель пассивного типа.

Активный разделитель может иметь отдельный блок питания, чтобы усиливать качество источника сигнала при помощи электротока. Это стоит учитывать при прорисовке схемы подключения и проводки по дому.

Инструкция по подключению антенны к телевизору

У каждого телевизора на задней панели имеется специальный вход для антенны. Он может обозначение «ANT». Именно в него вставляется коаксиальный кабель с F-штекером.

Вход радиочастотной антенны – это разъём, который часто называют коаксиальным или кабельным вводом. Технология радиочастотных антенных входов очень старая и устарела даже по сравнению с другими соединениями, такими как композитный, компонентный или HDMI. Он не может передавать сигнал в HD-качестве, очень чувствителен к помехам от радиоволн и других электронных устройств, но по-прежнему сохраняет свою популярность.

Перепутать коаксиальный RF с другим разъёмом нельзя, так как он имеет хорошо узнаваемую форму: резьбовой цилиндр с отверстием посередине. Этот тип разъёма является стандартом для большинства современных телевизоров.

Выключите и отключите от сети свой телевизор. Нажмите кнопку питания телевизора, затем выньте вилку из электрической розетки. Это предотвратит случайное повреждение вашего телевизора или антенны.
Найдите порт антенны на задней панели своего телевизора и надёжно подключите в него антенну. Прикрутите кабель по часовой стрелке к порту, если в порт коаксиального кабеля входит винт.
Второй конец коаксиального кабеля подсоедините к источнику ТВ-сигнала. При необходимости вкрутить по часовой стрелке.
Подключите телевизор к сети и включите его. Теперь вы можете получать трансляции с местных станций, проведя начальное сканирование каналов.

Если телеприёмник имеет поддержку стандарта DVB-S2, то спутниковую антенну можно подключать к разъёму LNB даже без ресивера. Для приёма сигнала с выбранного разъёма в телевизионном меню достаточно будет указать правильный источник сигнала «Антенна» или «Спутниковое телевидение» и произвести настройку доступных телевизионных каналов.

Если вы оказались в ситуации, когда под рукой нет ни инструментов, ни специального коннектора, а посмотреть телевизор хочется, тогда вы можете сделать такое временное подключение антенны к телевизору:

Снимите верхнюю изоляцию с кабеля на расстоянии примерно 5 см;
Заверните оплётку экрана в противоположную сторону;
Уберите изолирующий материал с центральной жилы, а сам центральный проводник загните в форме петли;
Теперь с помощью подручных средств вам нужно вставить петлю в центральный контакт гнезда, а экранирующую оплётку – в боковую часть разъёма. Сделайте это так, чтобы центральная жила не соприкасалась с проводками экрана.
Чтобы конструкция не развалилась, её можно закрепить в ТВ-разъёме спичками или зубочистками.

А вот если вам нужно подключить не один телевизор, а сразу несколько к одной антенне, тогда вам понадобится специальное устройство – разветвитель телевизионного сигнала, которое также называют «краб», сплиттер или делитель. В нём есть один антенный вход (IN) и несколько выходов (OUT) для телевизоров.

Старайтесь покупать такой сплиттер, в котором количество выходов соответствует количеству телевизоров в доме. Свободные выходные разъёмы оставлять не рекомендуется, поэтому их придётся заглушать (нагружать на резистор сопротивлением 75 Ом).

Подключение антенного кабеля проводится по стандартной схеме, но знайте, что работа телевизионных аппаратов через разветвитель снижает качество видеосигнала, причём не имеет значения, работают в данный момент все телевизоры или только один. Подключение 2 ТВ создаёт 30% потери сигнала, 3 – 60%, 4 – 90%.

Справедливости ради нужно отметить, что в кабельной трансляции уровень сигнала всегда мощный, поэтому его уровня хватит на все ваши телеприёмники в доме. А если изображение не будет вас удовлетворять, рассмотрите вариант установки усилителя.

Подключение

Оно разворачивается по нескольким сценариям в зависимости от вида и модели телевизора.

Следует отметить разницу в подключениях.

Большая часть современных телевизоров производится со встроенной технологией умного ТВ. Если поддерживается стабильное подключение к интернету, настроить цифровой прием своими руками несложно. Нужно найти сервис IPTV – это специальный плеер с огромным количеством цифровых каналов, которые можно смотреть в удобное для пользователя время.

Рассмотрим, какие модели телевизоров поддерживают DVB-T2.

LG. Почти все модели данной марки, выпущенные позднее 2012 года, имеют встроенный тюнер. Поддерживается ли нужный сигнал, может быть зашифровано в названии модели.
Samsung. По модели устройства можно понять, подключится ли она к цифровому ТВ. Есть определенные буквы в названии – в них и зашифрованы возможности подключения модели. Консультанты в магазинах расскажут об этом подробнее.
Panasonic и Sony. Эти производители не предоставляют информацию о тюнере и его виде, если говорить именно о названии модели. Но в технических характеристиках такое прописывается четко.
Phillips. В названии любой модели есть информация о сигнале на прием. Найти необходимый телевизор можно по последней букве перед цифрами – это либо S, либо T.

Алгоритм подключения «цифры» через антенну для телевизоров с тюнером выглядит следующим образом.

Нужно отключить телеприёмник от электропитания.
Антенный кабель подключить к антенному входу телевизора.
Включить телевизор.
Войти в систему меню настроек техники и активировать работу цифрового тюнера.
Далее производится автопоиск программ по инструкции, которая обязательно идет в комплекте. Ручной поиск также возможен. Вводится номер канала или его частота, а техника сама их ищет.

Схема подключения «цифры» через приставку:

отключить аппаратуру от сети;
антенный кабель подключить к нужному входу приставки;
видео- и аудио-кабели подсоединяются к соответствующим разъемам на телевизоре и декодере (качество картинки будет выше, если используется кабель HDMI);
электропитание можно подать, а приёмник включить;
в меню выбирается нужный источник сигнала – AV, SCART, HDMI и другие.
далее проводится автоматический или ручной поиск программ цифрового ТВ по инструкции.

Алгоритм перенастройки телевизора на «цифру» при кабельном ТВ таков:

войти в меню телевизора, пользуясь специальной кнопкой на пульте;
найти раздел «Канал» – обычно он находится под знаком спутниковой антенны;
нажать на «Автопоиск»;
из тех вариантов, что будут предложены в меню, нужно выбрать «Кабель»;
затем, выбрав графу «Цифровые», нажать «Пуск»;
если есть желание оставить в телевизоре и аналоговые каналы, следует выбрать графу «Аналоговые и цифровые».

Необходимо будет выяснить, какой сигнал принимает телевизор в дачном доме. Если телевидение спутниковое, ничего делать не придётся. Но если сигнал идет от антенны, тогда следует по одному из предложенных выше вариантов адаптировать телевизор под «цифру».

Отсутствуют цифровые каналы: что делать?

Причин отсутствия вещания бывает множество, но чаще всего это связано с работой приемного устройства. Для приема аналогового вещания использовались конструкции, работающие в диапазоне МВ, а для «цифры» требуется ДМВ устройство. Чтобы разобраться, почему телевизор не видит антенну, необязательно обращаться за помощью к специалисту, ведь возможно выявить причину самостоятельно.

Современному человеку трудно представить свою жизнь без просмотра любимых передач, и если по какой-то причине пропадает сигнал, это может стать для пользователя трагедией. Для приема «цифры» помимо телевизора необходима специальная приставка и антенная конструкция. Выбор приемного оборудования – это важный момент, поскольку при использовании неподходящего изделия можно столкнуться с ситуацией, когда будут приниматься не все каналы или начнут возникать различные помехи.

В зоне со слабым покрытием может потребоваться конструкция, оснащенная усилителем. Активный компонент необходим, когда ТВ-приемник находится от телевышки на расстоянии более 15-20 км. Некоторые абоненты используют комнатные устройства, известные под названием «польских решеток». Если транслятор находится совсем рядом, плохой прием редко связан уже с наличием усилителя. Активный компонент, возможно, придется отключить. Если эфирное приемное устройство не принимает каналы, этому могут способствовать следующие причины:

вышел из строя активный модуль;
плохие погодные условия;
приемник находится в зоне со слабым покрытием.

Телевизор может не видеть антенну и по причине неправильного выбора источника вещания. Это можно проверить, перейдя в режим настроек. В меню поиска каналов должно быть указано: прием DVB-C (в случае кабельного телевидения) или DVB-T2 (при цифровом вещании). Если указано DVB-T, это означает, что приемник настроен исключительно на прием аналогового вещания.

Высшее качество передачи сигнала

Необходимо понимать, что цифровой телевизионный сигнал проходит через пространство, далекое от идеала. Поэтому на пути прохождения сигнала встречаются различные помехи. Это шумы, которые вычитаются из запасов мощности. Они оказывают воздействие на качество изображения. Данный параметр следует учитывать перед тем, как приступать к настройкам антенны на телевизоре. Если запас по шуму составляет более нуля, его сможет принять тюнер, чтобы отобразить канал на телевизоре. Также необходимо учитывать, что любой узел между антенной и приемником может создавать шумы. К примеру – коаксиальный кабель. Прием не будет осуществляться, если шумы слишком большие. Перед тем, как настроить антенну для цифрового ТВ, необходимо тщательно продумать, как правильно ее разместить. Многие пользователи доверяют задачу по установке уличной антенны мастерам. Грамотный специалист сможет правильно подобрать направление прибора.

Как подключить приставку к старому телевизору на 20 каналов

Подключить приставку цифрового телевидения к старому телевизору для отображения 20 каналов несложно — нужна приставка. Большинство ТВ имеет три входа — тюльпаны. Благодаря им можно вывести картинку в цифровом режиме и настроить стерео. Подключите кабеля в эти тюльпаны. Ищите панель сзади телевизора. Есть модели, у которых такая панель размещена спереди.

Аналогичные действия проведите с приставкой. Аккуратными движениями плотно вставьте кабели. Для правильности движений ориентируйтесь по цветовым маркерам тюльпанов. Достаточно будет девайса с двумя входами.

Поставьте приставку на определенное место, подсоедините к сети и включите.

Далее переходите к настройке телевизора.

Если у Вас остались вопросы или есть жалобы — сообщите нам

Задать вопрос

Переключите устройство в режим AV, нажав на специальную кнопку на пульте.

Инструкция, как отвязать банковскую карту от Мегого на телевизоре

Далее откройте меню цифровой приставки. Телевизор применяется только для регулировки звука. Просто включаете автоматический поиск Т2 и ждете его автоматического завершения. Программы загружаются самостоятельно, их можно менять кнопками пульта.

Через RCA

Такой тип разъемов с тремя тюльпанами — есть даже в очень старых моделях ТВ. Они отмечены специальными цветами.

Для подключения следуйте инструкции:

выключите ТВ и приставку с розеток;
вставьте кабеля в разъемы соответствующего цвета;
подключите кабель к ТВ;
включите ТВ, откройте меню и активируйте AV;
произведите настройку каналов;
подтвердите действия нажатиям на ОК.

Подключение антенны в квартире к приставке необходимо для установки сигнала

Для успешного поиска каналов важно обратить внимание на длину кабеля — она не должна быть чрезмерной. А антенна сориентирована строго по направлению к вышке

Через SCART

Scart считается устаревшим, его можно увидеть на откровенно старых ТВ. Скарт представляет собой один штекер, который одновременно отвечает и за звук и за картинку. Ранее такой тип был только в европейских девайсах, который так и называли Evro-AV.

Для подсоединения нужно:

закрепить антенну в максимально высокое место, направить к вышке;
отключить питание у используемых девайсов;
кабелем Scart соединить тюнер и ТВ между собой;
включить девайсы в розетку;
выбрать AV;
выполнить настройки для корректного отображения сигнала.

Схема подключения на картинке ниже.

Через антенный разъем

Есть вероятность того, что в девайсе вообще не имеет тюльпана под AV. Но это только, если используете советский приемник (например, Витязь и прочее). Применяйте антенный вход.

Но будьте внимательны. Не все тюнера передают через антенный вход сигнал. Нужен еще ВЧ-модулятор.

Пошаговая инструкция ниже.

Включите антенну в приставку.
Соедините кабель с RF-модулем.
Другой кабель вставьте в антенный выход.

Как подключить Bluetooth-наушники к телевизору LG: способы, инструкция

На ТВ отобразится аналоговый сигнал с каналами-цифрой.

Правила безопасности

Решая, как установить антенну в частном доме, специалисты никогда не забывают о мерах безопасности. Выполнение правил позволяет избежать возникновения чрезвычайной ситуации, например, пожара. Чтобы этого не произошло, запрещается монтировать устройство приёма телевизионных радиоволн на вытяжных шахтах вентиляционных систем, газовых трубах и дымоходах. Оно также не устанавливается под водостоком и карнизом крыши.

Во время монтажа антенны профессионалы не применяют открытое пламя в качестве основного или дополнительного освещения. Огонь не используется на любом этапе работ. Профессионалы выполняют монтажные операции исключительно после проверки прочности места, которое выбрано для установки конструкции приёма телесигнала. При этом результат они фиксируют документально.

Мастера строго следят, чтобы линии электропередач не совпадали с трассами прокладки антенных кабелей. Для соблюдения правил безопасности они ещё выполняют заземление металлической конструкции и создают молниезащиту. Такие системы позволяют защитить от травм людей в помещениях и даже исключить повреждение крыши.

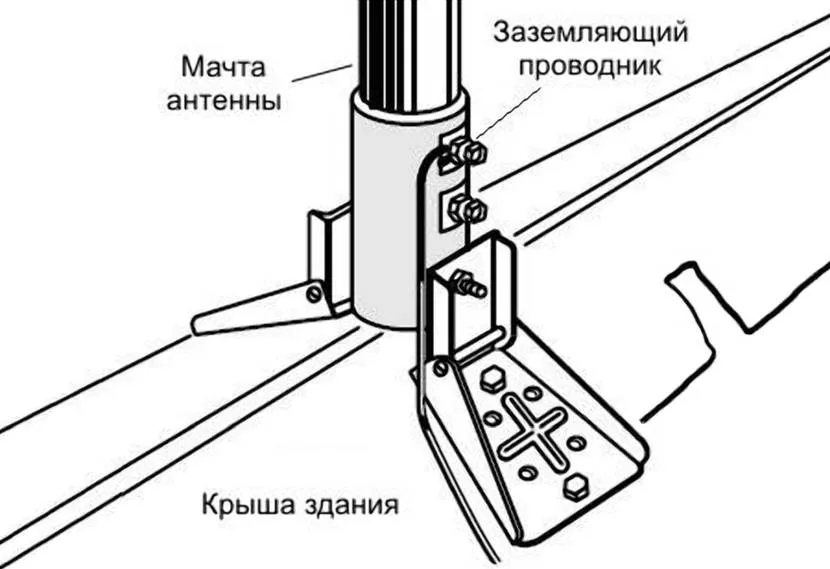

Заземление для металлической антенной мачты Источник proelectriky.info
