Антенна своими руками - простейшие схемы и лучшие формы

Изготовление антенны из пивных банок своими руками

Чтобы самому сделать антенну из пивных банок для цифрового телевидения, не нужно иметь специальных знаний или умений. Достаточно запастись временем и терпением, поскольку, несмотря на простоту, при первом создании такого прибора способны возникнуть трудности. Чтобы справиться со сложностями, рекомендуется использовать предложенную инструкцию.

Необходимые материалы и инструменты

Перечень материалов, которые потребуются для изготовления комнатной телеантенны, предельно короток. Он содержит:

несколько пивных банок;
саморезы и отвёртка (по возможности заменяется пайкой и паяльником);
антенный кабель;
рейка для закрепления получившейся конструкции;
изолента.

Перечисленные предметы находятся в шаговой доступности, поэтому добыть подходящие материалы и сделать антенну своими руками сможет каждый желающий.

Чертежи, схемы и ручной расчёт

Универсальной схемы поимки мощного, бесперебойного сигнала не существует, поскольку для получения рабочей конструкции достаточно соблюдать 2 правила:

банки должны быть парными находиться друг напротив друга (рекомендуется 4-8, но иногда достаточно две);
оплётка и центральная жила крепятся к разным банкам.

Дополнительно учитывается расстояние между элементами. Обычно оно равняется 75-80 миллиметров, но точные параметры придётся искать вручную, поэтому сразу закреплять детали нельзя. Требуется сохранить им подвижность для последующей настройки и поиска стабильного телевизионного сигнала.

Изготовление мачты

Изготовление каркаса и мачты для крепления готовой конструкции зависит от фантазии и возможностей человека. Для качественного приёма каналов можно сделать:

рейку, к которой банки приматываются изолентой;
рейку с несколькими поперечными рейками (для мощной антенны из нескольких элементов).

Для установки готовой конструкции можно воспользоваться любой палкой, металлической трубкой или даже стеной дома. Главным условием является отсутствие контактов между металлическими элементами и креплением. То есть, использование шурупов допустимо, но требуется следить за их расположением.

Если у Вас остались вопросы или есть жалобы — сообщите нам

Задать вопрос

Как узнать расстояние до телевышки цифрового телевидения: телевышки на карте 2021

Сборка

Подготовив каркас и собрав требуемые детали, можно собирать основную часть:

вкрутить саморезы в банку (предварительно можно проделать в ней дырку);
прикрепить к одному саморезу жилку кабеля, к другому – оплётку;
закрепить банки на рейку, провести настройку сигнала.

Важно подчеркнуть, что телезрители, желающие обойтись без шурупов, способны прикрепить кабель к баночному «язычку», с помощью которого она открывается. Также жилу с оплёткой можно припаять, предварительно очистив стенку баночки

Для улучшения приёма рекомендуется последовательно соединить несколько баночек. При этом банки с разным соединением (оплётка и жила) должны располагаться в перекрёстном порядке.

Установка

Следующим шагом станет установка антенны. Для этого следует походить с подключенным к телевизору прибором, проверив, где каналы принимаются увереннее всего. Качество приёма в различных частях дома отличается, поэтому рассчитывать на то, что оптимальное место обнаружится моментально, не следует.

Сказанное касается и установки самодельного оборудования во дворе или на крыше здания: для получения стабильной, беспрерывной трансляции придётся изучить все доступные места расположения антенны.

Подключение и настройка

Выбрав место, остаётся настроить трансляцию, найдя правильное расположение банок на рейке. Для этого понадобится:

передвигать баночки вправо, влево, изменяя расстояние между ними;
следить за изменениями улучшениями на экране ТВ (теперь на современных телевизорах и цифровых ресиверах присутствует специальная шкала качества приёма);
найдя оптимальное положение баночек, зафиксировать их изолентой.

Ничего дополнительного не потребуется, а основная сложность заключается в количестве баночек. Чем их больше, тем сложнее определить нужное положение на рейках.

Изготовление дециметровой антенны

Существует несколько видов дециметровых антенн, которые различаются в сборке.

Изготовление дециметровой антенны.

Кольцевидная

Представляет собой самую простую конструкцию антенны диапазона ДМВ. Для изготовления потребуется коаксиальный кабель необходимой длины и подходящий отрезок многослойной фанеры. Последовательность изготовления изделия:

Отрезать два фрагмента кабеля с длиной 530 и 175 мм. Длинный отрезок пойдет на изготовление кольца будущей антенны, а короткий — для петли.
Оголить концы проводов на 20-25 мм и вывести в разные стороны центральную жилу и экран.
Оформить кольцо и припаять к нему петлю и основной коаксиальный провод, идущий к приемнику. При спайке соединяются вместе жилы экранов и отдельно — центральные.
Закрепить конструкцию на листе фанеры и найти направление максимально устойчивого приема.

Схема кольцевой антенны: 1 — кольцо, 2 — дополнительная петля, 3 — основной кабель/

Кольцевидная антенна для цифрового ТВ.

В виде рамки

Другим вариантом является рамочная конструкция, называемая антенной Харченко, изготовленная из толстой медной проволоки с диаметром 30-4 мм. Сборка антенны выглядит следующим образом:

Отрезать проволоку длиной 112 см.
Зачистить и облудить концы проволоки, которые будут загнуты в петли.
Согнуть ее в виде двух прямоугольников в следующей последовательности — петля фиксации 10 мм, затем ребро длиной 130 мм, затем два ребра по 140 мм, два — по 130, два — по 140, последнее ребро имеет длину 130 мм и заканчивается петлей, на которую уходят последние 10 мм проволоки.
Соединить петли на концах и пропаять место стыка.
Развести этот угол от противоположного на 20 мм (показано на фото ниже). Облудить провод, расположенный напротив стыка петель.
Зачистить коаксиальный кабель на 20 мм для экрана и на 10 мм — для центральной жилы.
Припаять выводы к облуженным углам на рамке.
Сделать центральный корпус из пластиковой крышки подходящего размера.
Уложить в корпус квадраты рамки с кабелем и залить термоклеем. После застывания клея установить антенну в месте наилучшего приема сигнала.

Для расчета параметров антенны Харченко существуют специализированные онлайн-калькуляторы, которые вычисляют все данные изделия.

Антенна в виде рамки.

Петлевая антенна из трубы

Петлевые антенны из трубки различного диаметра отлично подходят для уличной установки и обеспечивают прием на расстояниях до 40 км от ретранслятора (без усилителя сигнала). Процедура изготовления:

Изогнуть симметричную незамкнутую петлю (вибратор) из трубки с диаметром до 12-18 мм. Длину трубки подбирают в зависимости от частоты вещания. Радиусы закруглений не влияют на работу антенны. Концы вибратора должны находиться на расстоянии 65-70 мм друг от друга.
Зачеканить один конец трубки.
Наполнить полость песком.
Зачеканить вторую сторону.
Установить вибратор на шесте в направлении наиболее устойчивого приема.
На концах вибратора устанавливается согласующая петля. К точкам соединения петли и вибратора подключается основной кабель, идущий к приемному устройству.

Данные для подбора длин элементов.

Петлевая антенна из трубы.

Восьмеркой

Для уличной установки можно изготовить трубчатую конструкцию, которая аналогична рамочной антенне. Принципы расчета и сборки остаются неизменными.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

Так выглядит снаружи баночная антенна для Wi-Fi

Кроме банки и кабеля потребуется еще:

радиочастотный соединитель RF-N;
кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

Как сделать антенну для Wi-Fi своими руками

D — диаметр	Нижняя граница затухания	Верхняя граница затухания	Lg	1/4 Lg	3/4 Lg
73 мм	2407.236	3144.522	752.281	188.070	564.211
74 мм	2374.706	3102.028	534.688	133.672	401.016
75 мм	2343.043	3060.668	440.231	110.057	330.173
76 мм	2312.214	3020.396	384.708	96.177	288.531
77 мм	2282.185	2981.170	347.276	86.819	260.457
78 мм	2252.926	2942.950	319.958	79.989	239.968
79 мм	2224.408	2905.697	298.955	74.738	224.216
80 мм	2196.603	2869.376	282.204	070.551	211.653
81 мм	2169.485	2833.952	268.471	67.117	201.353
82 мм	2143.027	2799.391	256.972	64.243	192.729
83 мм	2117.208	2765.664	247.178	61.794	185.383
84 мм	2092.003	2732.739	238.719	59.679	179.039
85 мм	2067.391	2700.589	231.329	57.832	173.497
86 мм	2043.352	2669.187	224.810	56.202	168.607
87 мм	2019.865	2638.507	219.010	54.752	164.258
88 мм	1996.912	2608.524	213.813	53.453	160.360
89 мм	1974.475	2579.214	209.126	52.281	156.845
90 мм	1952.536	2550.556	204.876	51.219	153.657
91 мм	1931.080	2522.528	201.002	50.250	150.751
92 мм	1910.090	2495.110	197.456	49.364	148.092
93 мм	1889.551	2468.280	194.196	48.549	145.647
94 мм	1869.449	2442.022	191.188	47.797	143.391
95 мм	1849.771	2416.317	188.405	47.101	141.304
96 мм	1830.502	2391.147	185.821	46.455	139.365
97 мм	1811.631	2366.496	183.415	45.853	137.561
98 мм	1793.145	2342.348	181.169	45.292	135.877
99 мм	1775.033	2318.688	179.068	44.767	134.301

Порядок действий такой:

Срезаем верхнюю часть банки, тщательно моем, высушиваем.
На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.
Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
Напильником или наждачной бумагой обрабатываем края.
К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.
Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
К обратной стороне соединителя припаиваем кабель.
Wi-Fi антенна своими руками готова.

Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

Устройство для приема цифрового телевидения

Не будем вдаваться в различия принципа распространения аналогового и цифрового сигнала, эта информация мало о чем скажет простому пользователю. Поговорим о конкретных решениях, способных обеспечить уверенный прием для DVB-T2 цифрового эфирного телевидения в различных условиях. Производством антенн занимаются как российские, так и зарубежные производители. По качеству все представленные модели во многом сходны, главное правильно подобрать подходящий для вашей местности вариант. Какую антенну используете?

В зоне устойчивого сигнала с задачей вполне справится комнатная антенна. В прямой видимости ретранслятора хорошо работает простая пассивная конструкция без усилителей. Но в большинстве случаев все-таки купите активную антенну с усиливающим устройством. Подбирать усилитель необходимо под определенные условия, даже перенос устройства в другую комнату может привести к ухудшению приема. Такой вариант — одно из самых бюджетных решений для цифрового эфирного телевидения, который успешно работает в городских условиях на расстоянии от вышки до 20 км.

В зоне среднего по качеству приема стоит выбирать уже узконаправленные модификации антенн, типа «волновой канал». Такой вариант вполне подойдет для дачи или загородного дома, устанавливают подобные модели и в условиях плотной городской высотной застройки, характеризующейся наличием отраженного сигнала. Антенна способна обеспечить уверенный прием только при правильном подборе усилителя и максимально точном наведении на источник трансляции. Такие устройства широко применялись и для аналогового телевидения. Поэтому, если у вас не было проблем с его приемом при наличии антенны этого класса, то и цифровые каналы вы настроите без проблем. Для местности с неуверенным приемом зачастую используют антенны логопериодического типа.

Практика применения таких конструкций показала высокое качество получаемого сигнала даже на значительном удалении от источника, при наличии дополнительных помех и значительном влиянии отраженных сигналов. Антенны также работают в связке с подобранным под нее усилителем. Не стоит забывать и возможности наиболее распространенных на текущий момент антенн, которые в народе называют «сушилками» или «полячками». Они вполне справляются с приемом как аналогового, так и цифрового телевизионного эфирного сигнала.

В отдельных случаях для DVB-T2 может потребоваться переделка конструкции, которую выполнить сможет не каждый. Поэтому, если подбор усилителей и настройка положения не дает результатов, задумайтесь о покупке другой модели.

Что понадобится для сборки цифровой антенны

Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.

Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.

Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.

Конструкция и расчет

Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить — то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.

Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.

На практике для этого необходимо:

найти в интернете ближайшие мультиплексоры в регионе или городе;
определить его ориентацию по отношению к жилью — ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.

Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:

λ = 300 / f

где λ — длина волны, f — частота трансляции.

Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.

Длина волны для каждой из них вычисляется по-отдельности:

λ = 300/500 = 0,6 м;
λ = 300/750 = 0,4 м.

Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.

Инструменты и материалы

Чтобы сделать антенну Харченко вам понадобится:

Медная или алюминиевая проволока, можно использовать полую трубку, главное, чтобы она держала форму и не деформировалась под собственным весом.
Телевизионный кабель для передачи видеосигнала.
Линейка для измерений, карандаш или маркер для нанесения отметок.
Пассатижи или тиски с молотком для придания проволоке нужной формы.
Отражатель из фольги или металлической сетки.
Паяльник с припоем и канифолью.

Для кольцевой антенны вам понадобится:

Кусок коаксиального кабеля.
Канцелярский нож, потребуется достаточно острый, чтобы вы могли точно работать по кабелю.
Картонное или фанерное основание для фиксации антенны, изолента или другой клейкий материал.

После приготовления одного из вышеперечисленных комплектов для цифрового ТВ, можно приступать к изготовлению антенны.

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

D1-D3 — пассивные элементы;
V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
R — функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Частота канала, МГц: Расчитать

Для частоты 626 МГц я получил такие величины.

По ним и собрана моя антенна Туркина.

Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.

Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.

Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.

Согнул их кольцами и залудил концы для обеспечения надежной пайки.

Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.. Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова

Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.

Разные способы изготовить антенну

Сделать комнатную антенну для телевизора своими руками можно разными способами из разных материалов. Для начала убедитесь в том, что ваш дом находится в зоне уверенного приёма. Это можно проверить на официальном сайте цифрового эфирного телевидения. Если вы находитесь далеко от вышки вещания, то у вас не получится поймать сигнал никакой антенной — ни покупной, ни самодельной. Приобретите пассивную или активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как сделать антенну своими руками, подходят и для внешнего использования.

Рассмотрим один из самых простых способов — изготовление из коаксиального кабеля:

Приготовьте кусок кабеля 53 см.
Зачистите с обеих сторон, оголив жилу и скрутив оплётку.
Загнуть кабель в кольцо (или ромб) и приклеить его на фанеру или лист пластика. Расстояние между концами кабеля должно быть порядка 2 см.
Внутреннюю жилу кольца с двух сторон соедините с обмоткой. На концах петли скрутите обмотку между собой. А жилы петли присоедините к скрутке кольца.
Зачистите конец антенного кабеля (того, что пойдёт к телевизору).
Соедините жилу антенного кабеля с жилой петли, а обмотку с обмоткой петли.

Своими руками также легко сделать антенну для телевизора из пивных банок. Причём её можно использовать как комнатную, а можно выставить на улицу:

Возьмите две обычные пивные банки.
Прикрепите их на деревянную рейку при помощи, например, скотча. Расположите их вдоль рейки крышками друг к другу, на расстоянии порядка 6–7,5 см.
Проделайте отверстия отвёрткой в горловине (в стенке горловины, а не на крышке).
Разместите в отверстия саморезы.
Зачистите конец антенного кабеля.
Прикрепите проволоку кабеля к банке саморезами. Для надёжности можете припаять.
Другой конец антенного кабеля подключите к разъёму ТВ или цифровой приставки.
Можно сделать более продвинутый вариант из 3–4 рядов банок.
Для этого понадобится вертикальная рейка, к которой будут перпендикулярно крепиться горизонтальные.
По такому же принципу сделайте 3–4 ряда расположенных друг напротив друга банок.
Соедините их между собой медным проводом и выведите вниз. Можно подсоединить усилитель, а к нему антенный кабель. Таким образом, у вас получится очень эффективная антенна, которую можно использовать и на улице.

Такая конструкция прекрасно работает, хотя выглядит не очень эстетично.

https://youtube.com/watch?v=kt8u3U-Hp8g

Зигзагообразную антенну сложнее сделать своими руками, но она хорошо себя зарекомендовала как универсальная и надёжная:

Возьмите 2 куска медной проволоки диаметром 2–3 мм по 56 см.
Загните проволоку плоскогубцами, чтобы из каждого куска получился квадрат.
Зачистите антенный кабель и припаяйте жилу к углу одного квадрата, а оплётку к углу другого.
Закрепите конструкцию на диэлектрическую основу.
На другом конце кабеля установите штекер и воткните в телевизор или приставку.

Своими руками можно легко смастерить антенну из картонной коробки:

Возьмите обычную картонную коробку, например, из-под обуви.
Наклейте на дно слой фольги.
Скрутите круги из двух кусков кабеля по 50 см, приклейте их на коробку, не замыкая концов. Должен получиться вид восьмёрки.
Зачистите кабель, который будет подсоединяться к телевизору. Жилу закрепите между соседними концами разных кругов. А обмотку соедините с обмоткой других двух концов.
Теперь осталось подключить другой конец к телевизору.

У конструкции из пивных банок есть более эстетичный вариант, так называемая бабочка. На дощечке закрепляются 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам куски медного провода. Таким образом, получаются ряды из торчащих в разные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, далее нужно просто подключить его к ТВ.

Особенности дециметровых антенн

Дециметровые антенны бывают разных видов и форм

Чтобы получить повышенную чувствительность антенной решетки, обратите внимание на несколько показателей:

Коэффициент стоячей волны (КСВ). Чтобы прием был наилучшим, рамзер резонаторов антенны должен быть кратен длине волны (λ), при этом КСВ будет стремиться к 1. Чем ближе к этой цифре, тем прием лучше. КСВ – относительная величина и единицы измерения не имеет.
Коэффициент усиления (КУ). Его измеряют в децибелах. Цифра показывает во сколько раз приемное устройство усиливает полученный сигнал. Для расчета кратности используют специальную таблицу. КУ в 7 децибел говорит об увеличении мощности в 5 раза, 10 дБ – в 10 раз, 20 дБ – в 100 раз.
Коэффициент шума (КШ). Также измеряют в децибелах, но применяют в отношении шумов, окружающих полезный сигнал.
Амплитудно-частотная характеристика (АЧХ) – показывает соотношение амплитуды входного и выходного сигналов во всем диапазоне рабочих частот

Важно, чтобы она была равномерна на дециметровых радиочастотах.

Принцип работы

Чтобы подобрать КСВ под разные частоты нужного диапазона, производители снабжают решетки множеством штырей-резонаторов, каждый из которых имеет индивидуальные размеры и приспособлен под определенную длину волны. Расстояние между резонаторами и рефлектором делают также кратным длине принимаемых радиоволн, например, 0,25λ.

На некоторые модели антенн за резонаторами устанавливают рефлектор – сетчатую или цельную металлическую пластину. Её цель отразить поступающие на неё волны в одну точку для усиления характеристик приема.

Принцип работы антенны для цифрового телевидения

Независимо от типа сигнала (аналоговый или цифровой), его передачу обеспечивают телевизионные вышки. Телеантенна соответствующей мощности гарантирует качественный приём. Чтобы настроить цифровое телевидение, потребуется антенна синусоидальной формы. Позаботьтесь о максимальном рабочем диапазоне частоты. Этот показатель измеряется в МГц. V-напряжение появляется, когда электромагнитные волны проникают сквозь принимающие лучи антенного устройства. Разные волны имеют особый потенциал, который отмечается характерным символом. Под влиянием наведенного напряжения формируется электроток, сосредоточенный внутри запертого приёмного контура. Он имеет R-сопротивление. Постепенно сила электротока нарастает. Микросхема телевизора обеспечивает обработку волн, трансформируя их в изображение, которое транслируется на экране. Звук подаётся через динамики.

Антенна для цифрового ТВ своими руками бывает как комнатной, так и наружной. Главное, чтобы она была дециметровой. Понятно, что комнатная антенна на даче, то есть в зоне плохого приёма сигнала, не обеспечит настройку всех каналов. Этот вариант в большей степени подходит пользователям, проживающим неподалёку от ретрансляторов.

Восьмерка, он же антенна Харченко для приема цифрового телевидения своими руками

Конструкция стала известна людям в 1961 году. Она позволяла людям, проживающим за зоной уверенного сигнала повысить качество изображения. Конструкция представляет собой два ромба, угол между гранями которого составляет 90°.

Для изготовления восьмерки необходимо:

1-1,5 метра медного провода с сечением до 5 мм;
коаксиальный провод длиной 3-5 метров;
паяльник, припой и канифоль;
штекер телевизионный;
линейка и маркер;
изоляционная лента, основа для изготавливаемой конструкции.

Отмеряем и отрезаем от медной проволоки 1152 см. Размечаем маркером получившийся отрезок на 8 равных частей, при этом оставляем на одном конце 5 см, который позже должен загнуться.

Для данной конструкции может подойти только медный материал, так как ни алюминий, ни другие проводники не получится спаять настолько крепко, насколько это возможно с медью.

Биквадрат

По получившимся меткам сгибаем проволоку под углом 90°. Спаиваем только свободные концы проволоки. При этом должен получится зазор между внутренними углами: спаянным и согнутым.

Антенный провод оголяется с одного конца на 3-5 см. Для этого аккуратно снимается внешняя изоляция, отгибаются внутренние части и освобождается центральная жила.

Центральная жила провода оборачивается вокруг не спаянного угла, а часть провода, отвечающая за экран обматывается вокруг спаянного участка

Важно делать обмотку тугой

Получившаяся конструкция из оголенных проводов изолируется изолентой или при помощи клеевого пистолета. На другой конец провода крепится штекер, для передачи сигнала телевизору.

Устройство готово, отогнутый конец крепится на основу.

Самодельная уличная антенна для цифрового телевидения своими руками 8-ка (восьмерка)

Логопериодическая антенна

Основными особенностями данной конструкции является расположение вибраторов переменной длины – они крепятся на одной оси.

Размеры всех рабочих элементов логопериодической антенны не должны выходить за локацию действия и улавливания.

Логопериодическая антенна является наиболее оптимальным вариантом для домашнего исполнения, так как по всем характеристикам превосходит другие типы, однако она отличается сложностью изготовления.

Для того, чтобы сделать ее самому, следует иметь две металлические трубки (полые или нет – не важно, ток будет бежать по поверхности). Также следует иметь медные проволоки разной длины, которые будут являться принимающими частями

Ниже предоставлена таблица с готовыми вычислениями, которые следует применить при заготовке деталей для будущего приемника сигналов.

Логопериодическая антенна для цифрового ТВ – расчет и изготовление, параметры:

Заготавливаем по приведенным в таблице данным вибраторы

Важно, чтобы диаметр был одинаковым у каждого вибратора

Через полость одного из стержней или же просто при помощи креплений проводится кабель-фидер, который проводится так как показано на изображении ниже.

После этого при помощи паяльника фиксируются вибраторы.

Мощная Логопериодическая ДМВ антенна своими руками:

Волновая

Она не подходит для приема дальних сигналов и имеет небольшое усиление, однако сама конструкция популярна с времен изобретения и распространения радиоволн в быту, до сих пор пользуется популярностью.

Конструкция состоит из нескольких элементов: медный провод (или трубка), директор, рефлектор и вибратор

Дополнительно создается основа к которой будет крепиться готовая антенна (пластик или дерево – не важно, главное, чтобы это был диэлектрик)

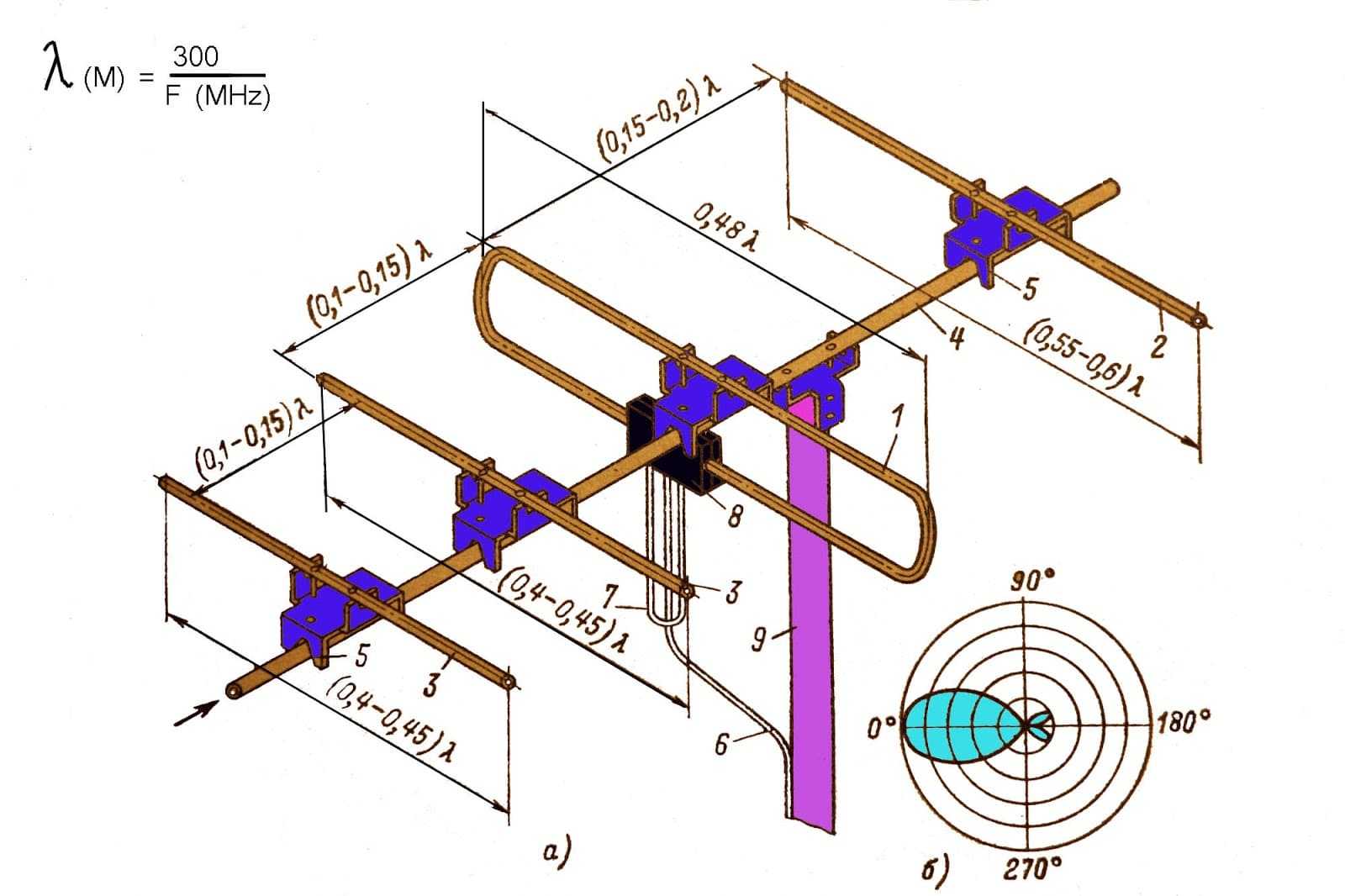

Важно располагать детали на равном друг от друга расстоянии. Соединяются части в соответствии с рисунком представленным ниже

Волновой канал
