Из чего состоит газовая плита

Содержание

Бытовые газовые плиты имеют от одной до шести конфорок, с духовыми шкафами и без них. Они состоят из следующих основных частей: корпуса, рабочего стола с конфорочными вкладышами, духового шкафа, газовых горелок (конфорочных и для шкафа), газораспределительного устройства с кранами. Детали бытовых плит изготавливают из термически стойких, коррозионно-устойчивых и долговечных материалов. Поверхность и детали плиты (кроме задней поверхности) покрываются эмалью различных цветов, либо изготавливаются из нержавеющей стали. Высота рабочего стола бытовых плит 850 мм , а ширина — не менее 500 мм . Расстояние между центрами соседних конфорок не менее 230 мм . Номинальная мощность горелок духового шкафа обеспечивать равномерный разогрев духового шкафа до температуры 285—300 °C не более чем за 25 минут.

Горение газа

Бытовые газовые плиты оборудуют атмосферными горелками с отводом продуктов сгорания непосредственно в кухню. Часть воздуха, необходимого для горения (первичный воздух), эжектируется газом, вытекающим из сопел горелок; остальная часть (вторичный воздух) поступает к пламени непосредственно из окружающей среды. Воздух к горелкам духового шкафа поступает через специальные щели и отверстия в плите. Продукты сгорания горелок рабочего стола поднимаются вдоль стенок посуды, обогревая их, и поступают в окружающую атмосферу. Продукты сгорания горелок духового шкафа обогревают его и поступают в помещение через отверстия в боковых или задней стенках плиты. Отвод продуктов сгорания непосредственно в помещение предъявляет высокие требования к конструктивным качествам горелок, которые должны обеспечивать полное сгорание газа.

Основными причинами, вызывающими химическую неполноту сгорания газа в горелке, являются:

• охлаждающее действие стенок посуды, которое может привести к неполному протеканию химических реакций горения, образованию угарного газа и сажи;
• неудовлетворительное перемешивание газа с первичным воздухом в проточной части эжектора;
• плохая организация подвода вторичного воздуха и отвода продуктов сгорания;
• повышенное давление газа.

Устройство безопасности

Назначение устройств состоит в том, чтобы перекрывать подачу газа к горелкам в случае прекращения горения. Затухание пламени происходит обычно в результате срыва пламени потоком воздуха.

Устройство безопасности представляет собой нормально закрытый электромагнитный клапан, встроенный в газовый кран регулировки пламени. В открытом положении клапан удерживается током, который вырабатывает термопара, помещенная в пламя горелки. Для открытия клапана ручка крана удерживается в нажатом положении несколько секунд после розжига горелки. В течение этого времени термопара прогревается и начинает вырабатывать ток. Под действием этого тока электромагнитный клапан остается открытым до тех пор, пока горит пламя.

Термостат в газовой плите

Такие изделия применяются всюду, когда необходимо точно измерить температуру в изолированной среде. Они не только указывают степень нагрева, но и являются основной частью духовки, т. к. «на глазок» оптимальную температуру точно не определить. Если термостат сломался, то его нужно заменить самостоятельно или вызвать специалиста из центра обслуживания.

Эти изделия подразделяются на следующие основные виды:

1. Механического типа — используются в бюджетных моделях различных плит для замера температуры. Конструктивно они состоят из наполненной жидкостью или газом колбы, капиллярной трубки из меди и мембраны.
2. Электромеханический термостат — конструкция идентичная, только используется биметаллическая пластина, которая из-за разницы нагревания металлов замыкает или размыкает электрические контакты.
3. Электронный вариант, отправляющий все данные на дисплей. Состоит из датчика со сложной начинкой внутри, системы проводов, соединяющих его с микросхемой. Контроллер распознает данные и выполняет необходимые действия.

В современных моделях среднего и элитного класса используются термостаты третьего типа. Это небольшое устройство обеспечивает автономное руководство процессом выпечки или запекания мяса в духовке, а пользователь только выставляет оптимальную температуру на терморегуляторе.

Устройство и принцип работы

Конструкция любой газовой плиты мало отличается друг от друга, за исключением некоторых индивидуальных дополнений:

1. Корпус — он выполнен из эмалированной стали, имеет довольно жесткую конструкцию.
2. Рабочая поверхность — покрыта жаропрочной эмалью, в дорогих моделях она сделана из нержавеющей стали. Сверху для защиты конфорок располагается решетка из чугуна или эмалированной стали.
3. Конфорки изготавливаются из различного материала от алюминия до керамики.
4. Духовка предназначена для тепловой обработки продуктов, имеет отдельный термостат, в комбинированных моделях может быть электрической.
5. Газовое оборудование с распределительными трубопроводами и запорными кранами.
6. Автоматический розжиг.

В современных изделиях расположено несколько отдельных систем:

1. Основная — это газовая, к ней относятся трубопроводы, поворотные переключатели, горелки, рассекатели и конфорки.
2. Управление и контроль — процессоры, таймер, датчики системы газ-контроль, термопары и термометр.
3. Электрическая — электроподжиг, гриль (в комбинированных устройствах), подсветка духовки.

Принцип действия

Основная работа основана на горении природного газа и температурной обработке продуктов питания. Регулирование газового потока в горелку осуществляется переключателями на панели управления. Голубое топливо, проходя по цилиндрической части горелки, смешивается с воздухом, образуя газовоздушную смесь.

Эта субстанция проходит через перфорации, которые имеет установленный сверху на цилиндр горелки рассекатель, затем выходит наружу и воспламеняется. Тепло от сгорания передается кухонной посуде, установленной на специальной решетке. Качественная конструкция системы позволяет осуществить полное сгорание газа — вот и весь принцип работы плиты.

Конфорки

Горелки выполняют основную роль в процессе смешивания газа с воздухом и подачи его к конфорке, перфорации имеют разный диаметр: внутренний, скрытый от глаз ряд — малые размеры, а внешний, расположенный на головке сопла, намного больший. Новейшие аналогичные устройства имеют два или три ряда (Три короны) перфораций для быстрого нагрева. Каждая конфорка располагается не ближе 230 мм от соседнего устройства.

Духовка

Эти устройства подразделяются на два основных вида:

1. Два режима нагрева — нижний осуществляет основная горелка, верхний при помощи гриля.
2. Несколько режимов плюс конвекция — принудительная циркуляция раскаленного воздуха.

Во втором варианте используются дополнительные нагреватели, расположенные сбоку и около задней стенки изделия.

Автоматический розжиг

Каждая современная газовая плита имеет устройство для поджога газовоздушной смеси — в основном используются свечи, создающие искру. Принцип действия довольно несложный:

1. На положительном заряде конденсатор заряжается.
2. При отрицательном значении он разряжается на первичную обмотку.

Каждая плита должна иметь хорошее заземление, т. к. пробой для появления искры происходит на корпус рассекателя. Конструкция свечей не отличается, а их главное предназначение — формировать устойчивую искру для розжига газа. Менять конфорку самостоятельно не стоит: можно случайно перепутать соединение проводов и вместо розжига получится взрыв смеси с негативными последствиями.

Соединение свечей производится попарно, а установка их осуществляется по одной на конце каждой обмотки. Свеча выбивает искру, а ток течет по корпусу рабочей плиты, но не стоит пугаться — получить удар довольно сложно, но все меры безопасности надо выполнять строго. Для бытовой газовой плиты электрический розжиг осуществляется автоматически при повороте регулятора, никакие кнопки дополнительно нажимать не надо. Минус такой системы — если отключится электричество, то розжиг не произойдет, так что держите про запас коробок спичек.

Ремонт своими руками

Уметь починить любую вещь в доме – признак настоящего хозяина. Но в отношении газового оборудования нужно быть осторожным.

Ремонтом газового оборудования должен заниматься специалист, имеющий сертификат.

Но не все, что есть в таком приборе – газовое. Заменить конфорки, горелки, почистить детали – для этого не нужен мастер с допуском к работе. Прежде всего, нужно выявить неисправность.

Сбой в работе термопары для газовой плиты выглядит так. Газ горит только при нажатой кнопке. Стоит ее отпустить – пламя тухнет. Чтобы выяснить причину, нужно тщательно осмотреть как сам прибор, так и плиту в целом.

Работу по устранению неисправности термопары начинают с отключения подачи газа и осмотра техники.

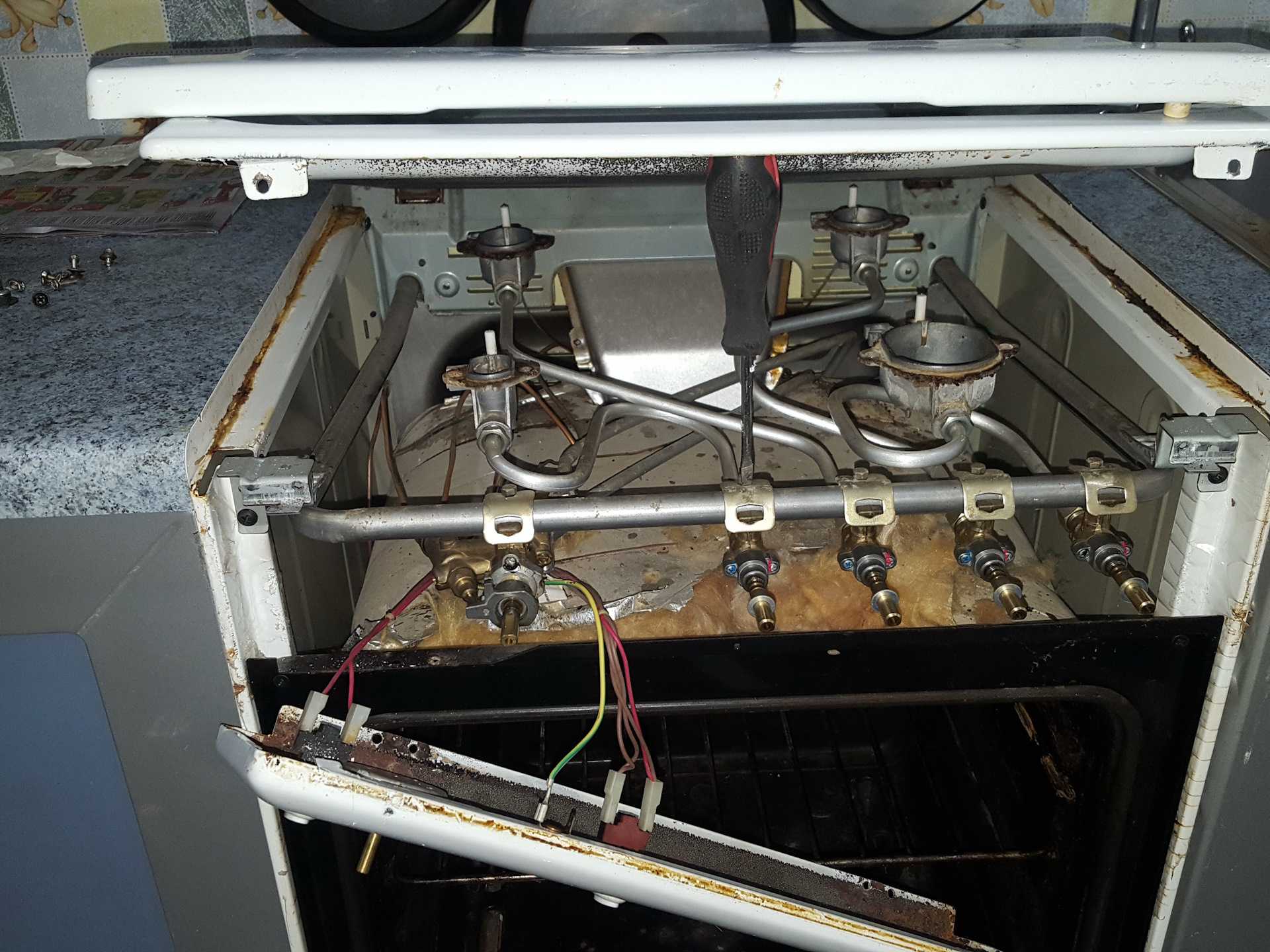

• Разбираем газовую плиту.
• Снимаем с конфорки рассекатель.
• Убираем отражатель.

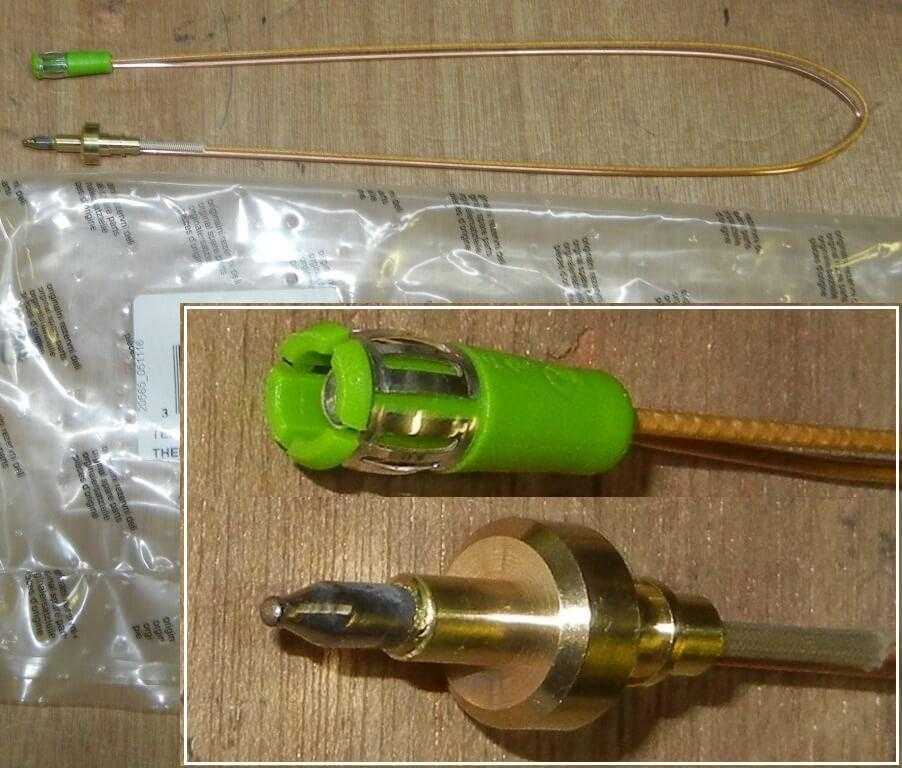

• Проверяем состояние термопары.

Частыми причинами поломки термопары являются ее загрязнение или повреждение датчика.

Возле газовой горелки находится два прибора. Один из них напоминает свечу зажигания в автомобиле. Это для розжига плиты. Второй – термопара. Причинами выхода ее из строя могут быть:

• загрязнение;
• повреждения;
• смена вида газа;
• поломка датчика или клапана.

Если загрязнен элемент термопары в газовой плите – его нужно как следует почистить. Термопара – два куска металла и чистка ее это пройти мелкой наждачной бумагой по поверхности.

Возможны повреждения проводки прибора. Потертости из-за неправильного монтажа, грызуны или домашние животные, возможны и другие причины повреждений.

После устранения неисправности газконтроля, необходимо тщательно проверить прибор.

После проверки и, при необходимости замены проводки, следует правильно подключить термопару. В противном случае «холодный» и «горячий» контакты контура окажутся не в противофазе. Все плюсовые провода подсоединяют к плюсовому выводу. Минусовые – к минусовому.

Правильно установленная термопара – залог безопасности при эксплуатации газового оборудования.

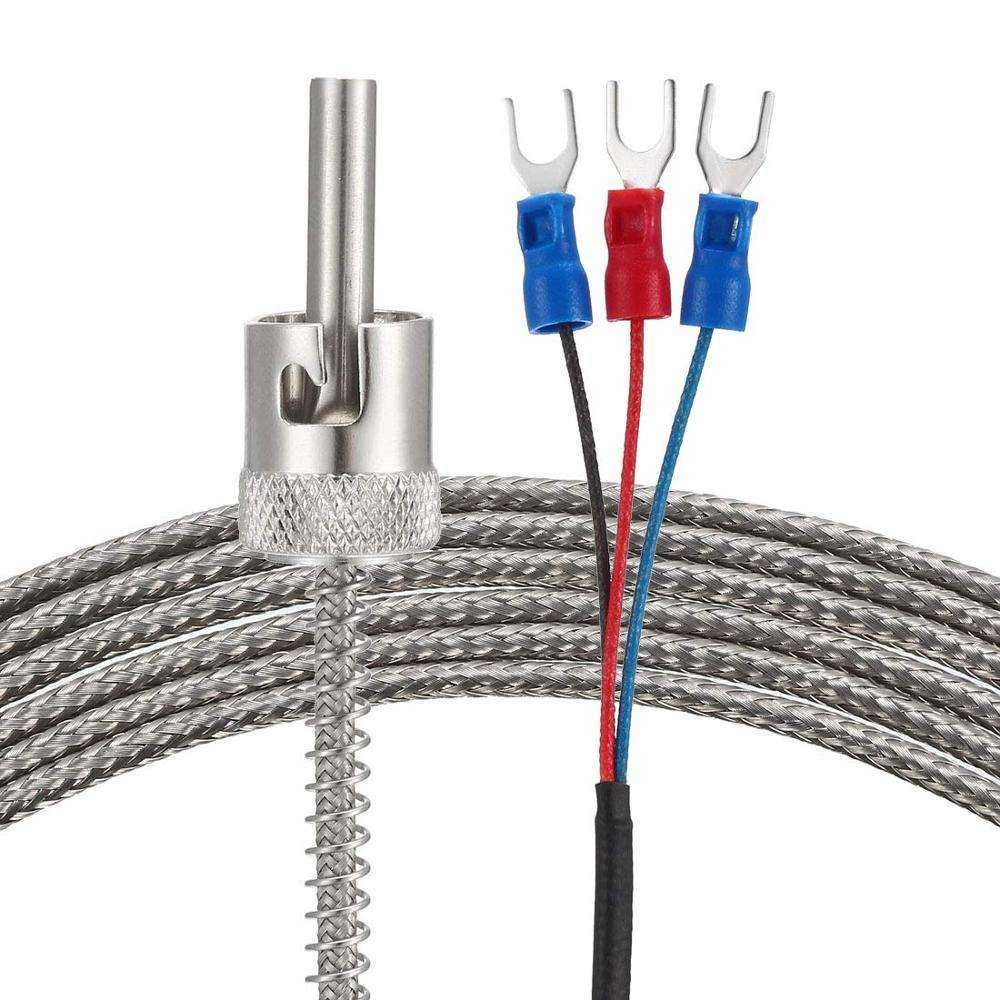

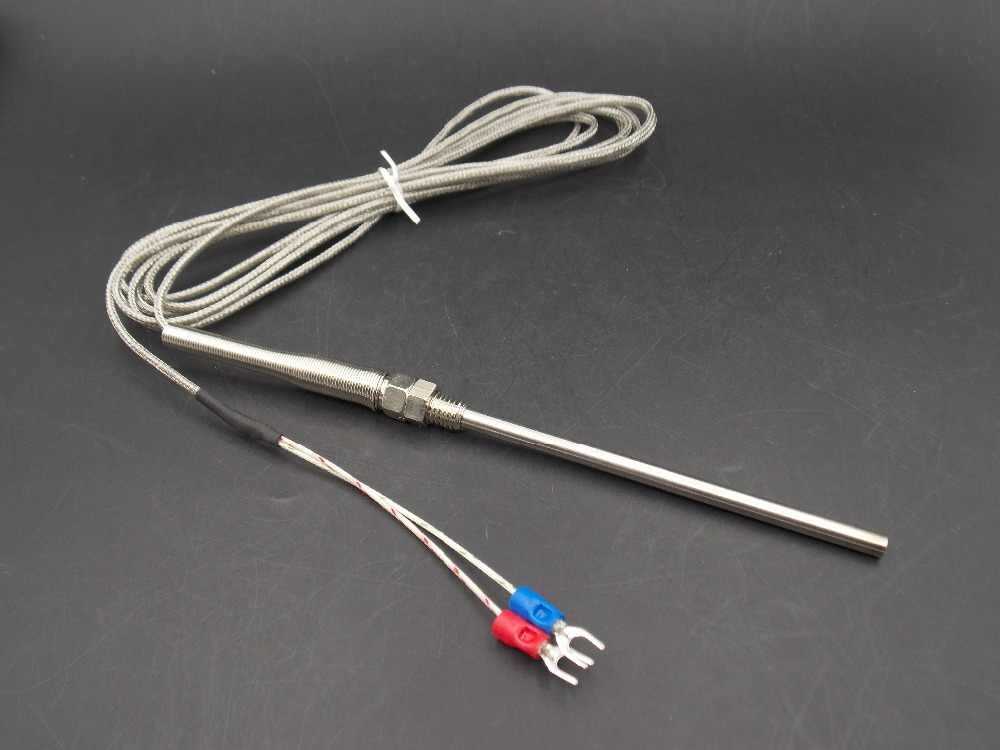

В зависимости от типа датчика цвет проводки меняется. В некоторых случаях изоляция может быть двойной и разного цвета. Но первичный слой будет всегда неизменным. В таблице представлены цвета основного изоляционного слоя.

Тип термопары	Цвет изоляции
	Плюс	Минус
J	белый	красный
K	желтый	красный
T	голубой	красный
E	малиновый	красный
S	черный	красный
R	черный	красный

Нетрудно запомнить, что цвет провода с минусом всегда красный.

Устройство и принцип работы газовой плиты

Под металлическим кожухом плиты находится система труб, по которым подается газ. При повороте регулятора отодвигается соответствующая заслонка, и топливо поступает к выбранной конфорке или горелке духового шкафа. Угол, на который повернута ручка регулятора, напрямую связан с мощностью пламени: от его величины зависит, какой объем газа будет направлен на конфорку. Под поверхностью плиты расположены горелки, в них через форсунки поступает топливо, которое соединяется с воздухом и пропускается сквозь прорези рассекателя.

В моделях с электроподжигом неподалеку от сопла горелки находится свеча для воспламенения газовой смеси. Если ее нет, или устройство не подключено к сети, к отверстиям рассекателя подносят горящую спичку или зажигалку. Форсунка скрыта от глаз наблюдателя — над ней расположена конфорка из цилиндрического рассекателя и крышки с дырками по окружности. Горелка духовки прикрыта только рассекателем, а воздух для горения поступает в нее исключительно из внутреннего пространства духового шкафа. Внутри плиты находятся вентили, которые регулируют напор газа или воздуха для подачи на конфорки.

В бюджетных аппаратах за пламенем нужно следить — если оно потухнет, газ по-прежнему будет идти по трубкам. Тогда как в плитах с системой «газ-контроль» подача топлива при отсутствии пламени прекращается благодаря быстрой реакции энергонезависимой термопары. В целом газовое оборудование выдерживает большое давление и высокие температуры, но заводской брак, неправильная эксплуатация и износ деталей могут стать причинами сбоев и поломок.

Как работает газовая плита

Независимо от используемой модели, её ценовой категории и размещения элементов, функционирует вся техника по одному принципу:

1. Газ подводится к конфорке.
2. Открывается запорный клапан и топливо поступает к нагревательному элементу. В нём происходит смешивание с воздухом, из-за чего газ меняет свойства.
3. Полученная смесь отводится к рассекателю и распространяется в равных частях на все конфорки.
4. После производится поджиг (авто или вручную с помощью спичек) и появляется пламя.

Работает по такому принципу работают и газовые горелки, и духовой шкаф.
