При подборе цифрового электронного микроскопа для пайки важно учитывать ряд ключевых характеристик, связанных с особенностями их конструкции.
• Рабочее расстояние.
Это один из основополагающих критериев выбора. Многие модели USB-микроскопов от различных производителей имеют крайне малое рабочее расстояние — всего несколько сантиметров. Обычно такие устройства выполнены из пластика, что делает их уязвимыми к парам флюса и случайным прикосновениям раскалённым паяльником. Ультракомпактные модели со встроенными дисплеями предлагают чуть больше пространства — около 6–8 см при необходимом для пайки увеличении. Этого достаточно для начального уровня, но срок службы у подобных моделей ограничен по тем же причинам. Оптимальным вариантом для комфортной пайки считается рабочее расстояние от 12 до 16,5 см при увеличении в 8–20 крат.
• Увеличение.
Для пайки обычно хватает увеличения в 8, 10 или 20 крат, в зависимости от размеров компонентов. Для диагностики неисправностей или детального осмотра могут понадобиться увеличения в 45–50 крат, иногда до 90–100, реже — 150–200 крат. Очень удобной функцией является плавное изменение увеличения (Zoom), позволяющее быстро настроиться на рабочее увеличение. Рекламируемое увеличение в 1000 крат у недорогих моделей на практике недостижимо — это лишь цифровое масштабирование без сохранения чёткости изображения, что делает его бесполезным для пайки.
• Штатив.
Для комфортной работы крайне важны устойчивость конструкции, надёжность фиксации всех узлов и отсутствие люфтов. У большинства бюджетных USB-микроскопов и ультракомпактных моделей эти параметры оставляют желать лучшего: при настройке резкости изображение смещается, появляется дрожание, утомляющее зрение. Качественный микроскоп должен иметь металлический штатив с металлическим механизмом фокусировки и основанием размером около 20–27 см.
• Камера.
Минимальная задержка сигнала — обязательное условие для эффективной работы. Часто заявленная скорость съёмки в 30 кадров в секунду не гарантирует отсутствия временного лага. Идеально, когда скорость составляет 30–60 кадров в секунду без смещений во времени. Разрешения уровня Full HD будет достаточно для большинства задач, а модели с 4K дадут ещё более чёткую картинку. Очень удобной опцией является автофокус, особенно если часто требуется менять рабочую высоту или увеличение. Также стоит обратить внимание на возможность подключения камеры через HDMI и наличие функций фото- и видеосъёмки, а также измерений прямо на экране.
• Экран.
Даже отличная камера не обеспечит качественную работу без достойного экрана. Оптимальная диагональ — от 7 дюймов, с разрешением минимум 1024×600 пикселей. Если микроскоп комплектуется экраном 10–13 дюймов, лучше выбирать модели с разрешением Full HD или 4K. Также можно выбрать микроскоп с HDMI-выходом для подключения к внешнему монитору, что поможет сэкономить средства, но сделает систему менее мобильной.
• Подсветка.
Идеальный вариант для пайки — кольцевая лампа диаметром 7–12 см и мощностью не менее 5 Вт. Кольцевая подсветка даёт равномерное освещение без бликов и теней от инструментов. Дополнительно можно использовать лучевую подсветку, которая усиливает контрастность изображения, помогает выявлять микротрещины и неровности, но она не заменяет кольцевую.
• Наклон микроскопа.
Если микроскоп размещён строго вертикально над платой, потребуется время для привыкания. Однако если у вас уже был опыт работы на стереомикроскопе с объёмным изображением, лучше выбирать модели с регулируемым наклоном корпуса — это облегчит ориентирование при пайке.
Рекомендуемые модели:

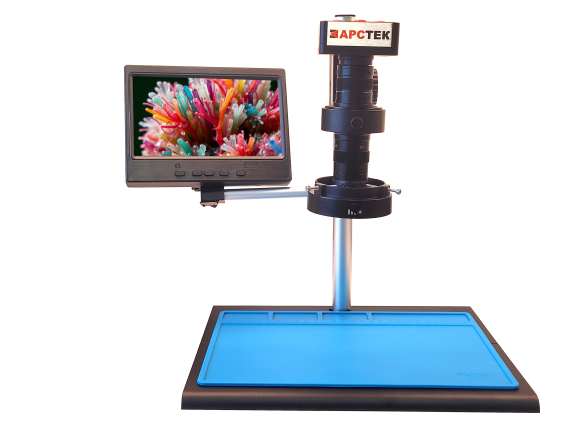

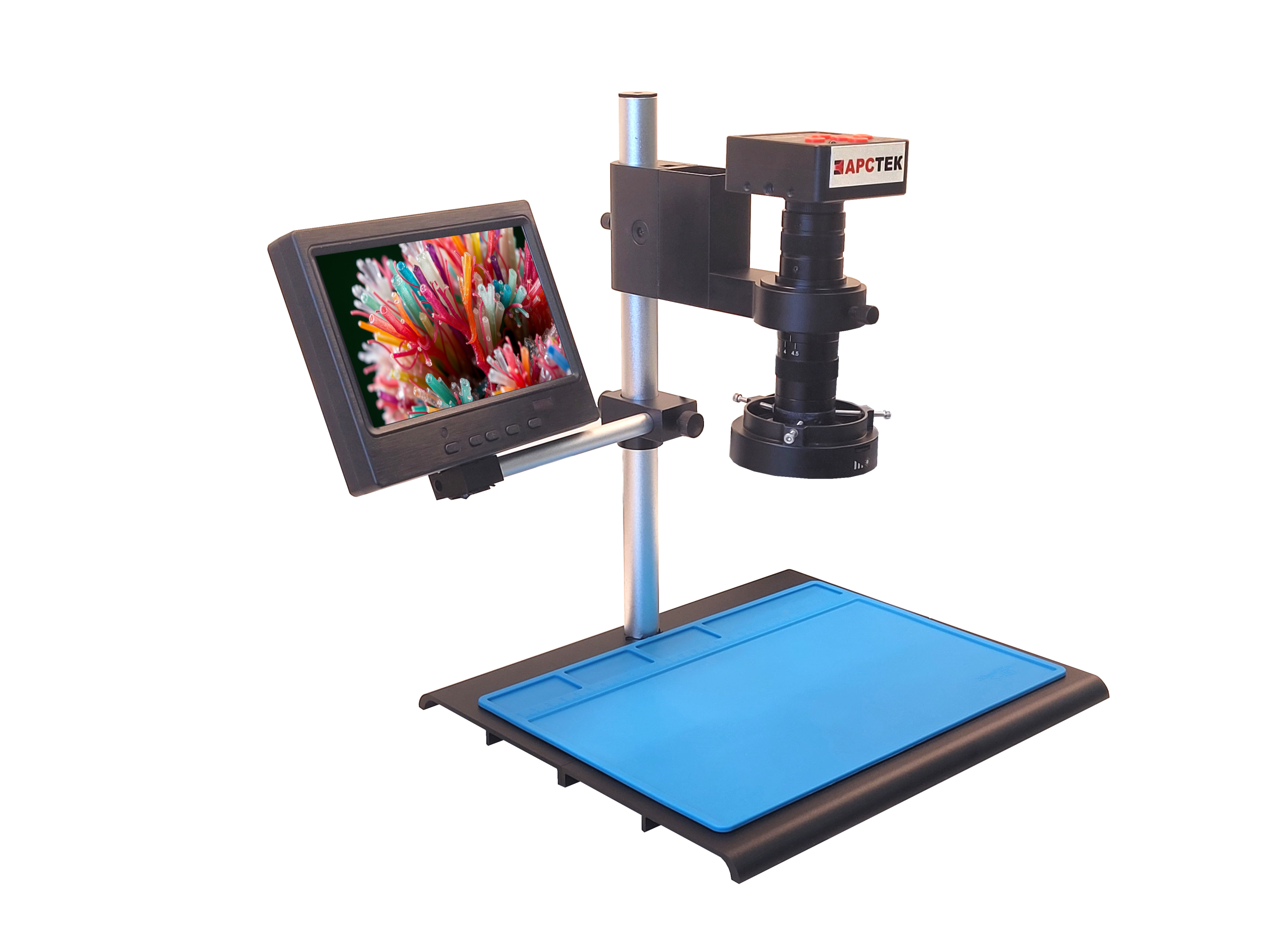

Рекомендуем обратить внимание на топовые модели: ARSTEK MIMIC (цифровой электронный микроскоп с монитором), ARSTEK MIMIC BM (цифровой электронный без экрана), ARSTEK SZ0750 (стереоскопический с возможностью установки камеры), а также ARSTEK SZ0745 (бинокулярный стереоскопический).
