Как паять провода паяльником с канифолью и оловом?

Применение

Канифоль — это смесь смоляных кислот и их изомеров, представляющая собой флюс, т.е. вещество, удаляющее с поверхности металла оксидные пленки, жир, другие загрязнения и защищающее от окисления и коррозии. Зачем нужна канифоль для пайки?

Жало паяльника нагревает металлические контакты, на них мгновенно образуется оксидная пленка, не позволяющая припою соединить детали. Чтобы убрать эту преграду и нужна канифоль (или флюс). Ею обрабатывают поверхности, подготавливают их к нанесению припоя.

Процесс пайки

Если необходимо припаять, например, провод к плате, то:

Сначала нужно прогреть провод, прикладывая к нему паяльник, максимально плотно его прижимая.
Через несколько секунд провод вместе с жалом паяльника нужно опустить в канифоль, она закипит и равномерно распределится. Таким образом провод подготовлен к нанесению на него припоя.
Жалом паяльника надо взять небольшую часть припоя и равномерно, тонким слоем нанести его на провод. При этом не должны образоваться катышки и капли. Не должно быть необработанных участков, получается этот же провод, но в олове.
Далее нужно очистить жало паяльника с помощью металлической губки или тряпочки и, коснувшись канифоли, провести им по плате, создавая тончайший слой на ее поверхности. Поверхности к пайке готовы.
Затем приложить провод к плате, обеспечивая максимальный контакт. Прижать к проводу жало паяльника с тонким слоем припоя и несколько раз «прогладить» место соединения для лучшего прогрева.
Затем дать остыть и проверить соединение на прочность.

Благодаря способности канифоли растворять при нагревании оксиды таких металлов как медь, свинец, олово, она эффективно справляется с этой задачей при температуре более 150 градусов. Канифоль используется в электротехнических работах как природный флюс. С его помощью, помимо удаления оксидной пленки, жира и загрязнений, улучшается растекание и нивелируется поверхностное натяжение вещества, используемого в качестве припоя. При этом быстрее заполняются швы и повышается качество соединения.

В домашних условиях припоем чаще всего выступает легкоплавкое олово. С тугоплавкими припоями использование канифоли невозможно. Ее температура кипения +250 °C, при которой канифоль испаряется, соответственно защитные и очистительные свойства флюса при воздействии на металл также исчезают.

Спирт, глицерин, канифоль

Можно получить неплохой спиртоканифольный флюс растворением канифоли в этиловом спирте. Предварительно нужно канифоль растолочь в ступке как можно мельче.

Канифоль в спирте растворяется очень медленно, и от тщательного ее измельчения будет зависеть скорость приготовления флюса. После перемешивания спирта с канифолью, лучше оставить будущий флюс на несколько часов для завершения растворения.

Можно ускорить процесс, поместив раствор в стеклянную закрывающуюся тару и нагревая до 80 ℃ на водяной бане. Спиртоканифольный флюс совершенно нейтрален и после производства пайки даже не требует смывки.

Этиловый спирт можно с успехом заменить глицерином. Такой глицериновый флюс получится гуще, чем спиртоканифольный и пользоваться им будет удобнее. Растворение канифоли в этом случае замедлится.

Гораздо эффективнее будет вначале растворить ее в спирте, и после этого перемешать с глицерином. В этом случае значительно повысится активность состава, но придется обязательно смывать остатки с паяных заготовок.

Даже канифоль вполне реально приготовить самостоятельно, хотя это потребует времени. Надо собрать в теплую сухую погоду смолу-живицу со стволов сосен и переплавить ее.

Можно использовать при пайке в роли флюса или его компонента, канифоль для струнных смычковых инструментов. Она очень высокого качества и хорошо очищена. Но цена ее гораздо выше, чем у паяльной канифоли.

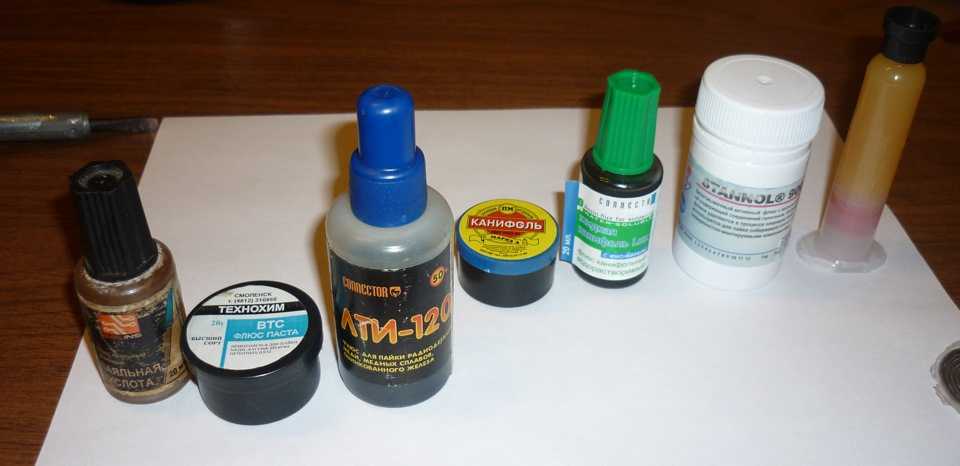

Обзор популярных марок

Ниже представлена таблица, в которой подробно рассматриваются наиболее популярные марки, их преимущества и недостатки.

Марка флюса	Плюсы	Минусы
Средство ортофосфорной кислоты	Быстро спаивает практически любые материалы. Стоит недорого.	Токсичность. Образование ожогов при попадании на кожу.
Бура	Используется для образования сплавов при воздействии высокой температуры.	В результате требуется смывать флюс, иначе он разъест горелку.
Паяльный жир	Долго испаряется с поверхности паяльника, что говорит о его экономном использовании. Также практически не оставляет нагара. Дешевый.	Твердая консистенция. Ее сложно наносить, а также убирать, если обнаружены остатки.
ЛТИ 120 , ТАГС, ЗИЛ, флюс- гель ТТ , Ф64	Возможность использования для спаивания различных материалов при разных температурах, стоят недорого.	Активные флюсы, их нужно отмыть после использования.
Канифоль	Неактивный флюс. Сплав не смыть после применения. Издает приятный запах во время нагрева.	Выделяется огромное количество дыма, если качество средства достаточно низкое.
СКФ 64	Доступность, популярность, практически полное отсутствие дыма.	Сильно испаряется в процессе нагрева, начинает издавать характерный шипящий звук.
Amtech RMA-223	Удобно наносится, хорошо соединяет материалы, считается неактивным средством – безотмывочным.	Много подделок, из-за использования которых образуется дым.
EFD NC-D500 6-412-A Flux- OFF Rexant	Неактивное вещество, не образует дыма, легко поддается пайке.	Высокая цена.
Униспа -3	Раствор ортофосфорной кислоты, имеющий форму пасты , применяемой для нержавеющих сталей.	Стоит довольно дорого, возможны подделки.
Флюсы Interflux	Имеет различную текучесть, вязкость, характеристики, что позволяет использовать практически везде.	Высокая стоимость.
KINGBO RMA-218	Хорошее средство, выпускаемое в виде геля или пасты.	Высокая стоимость.

Таким образом, на основе таблицы можно понять, что средств для организации качественного сплавления материалов достаточно много.

Что мы должны знать о флюсе?

Флюс предназначен для повышения качества процесса спаивания припоем двух металлических поверхностей и при нагревании очищает поверхности от оксидных и жирных пленок. Хороший флюс должен иметь низкую температуру плавления и малый удельный вес. Перед моментом плавления припоя он должен успеть растворить окислы и не проникать вглубь паяного соединения в процессе пайки. Флюс должен хорошо растекаться и смачивать поверхность припоя и металла в месте пайки.

Самые лучшие флюсы для пайки не выгорают и при нагреве мало испаряются. А продукты разложения и окислы легко удаляются растворителями. Даже если остатки не удалены, то они не вызывают коррозии. Как мы знаем, флюсы для пайки бывают активные (кислотные) и нейтральные (некислотные). обычно активно взаимодействует с широким спектром растворяемых жиров и оксидных пленок. При этом могут выделяться продукты взаимодействия, не слишком полезные для нашего драгоценного здоровья.

Нейтральные флюсы более безопасные в этом плане, но их волшебные свойства подготовки паяемых поверхностей не такие яркие. Какие бывают флюсы можно посмотреть в ГОСТ 19250-73 «Флюсы паяльные. Классификация». В общем, тут как и с любым профессиональным инструментом – каждый нужен для определенного набора действий. Начну рейтинг лучших флюсов по Мастеру Пайки с сортировкой по популярности у ремонтников электронной техники.

Как выбрать припой

Основной задачей перед мастером стоит создание качественного, надежного крепления, которое прослужит продолжительное время. Выбор припоя происходит по следующим параметрам:

Материалы, которые подвергаются обработке. Необходимо точно ознакомиться с характеристиками материалов, подвергаемых спайке. Существует температурный порог плавления хрупких элементов, транзисторов, конденсаторов и т.д. Радиолюбителями применяются легкоплавкие вещества.
Состав припоя подбирается по параметрам толщины, назначения изделия. При спайке проводов, других крупных элементов, возможно применение тугоплавких элементов.
Некоторые случаи требуют выбора оптимальной токопроводности. Сопротивление олова меньше, чем свинца, на высокочастотных платах используется более дорогие марки припоя.

В любой ситуации, необходимо щепетильно относиться к соответствию параметров пайки и изделия. Для спайки используются качественные изделия, цена на них не высока, а выбор на рынке огромен.

Пайка в домашних условиях

Пайка — специальная техника, с помощью которой металлические элементы прочно сцепляются между собой посредством расплавленного припоя. В быту скрепить детали между собой можно при помощи обыкновенного паяльника.

Перед тем как приступить к пайке, необходимо зачистить поверхности деталей, которые будут сцепляться между собой, при помощи напильника или наждачной бумаги. Затем их необходимо обезжирить при помощи растворителя или очистить, используя бензин, и смазать флюсом.

Флюс — вещество, с помощью которого с поверхности металла удаляются оксидные плёнки, другие загрязнения и излишний жир. Кроме того, флюс предохраняет металлы от возможного окисления. В качестве такого флюса часто используется особое вещество — канифоль.

В основном флюс из канифоли используется для пайки в домашних условиях. При проведении производственной пайки смола используется в меньших количествах, по сравнению с флюсами из других веществ.

Благодаря свойству канифоли растворять при нагреве оксиды олова, а также меди и свинца, это вещество может быть использовано в электротехнических работах как особый природный флюс — компонент, обладающий противоокислительными свойствами. Благодаря такой характерной особенности, это вещество способно очищать поверхности металла при проведении пайки. С его помощью также улучшается растекание и практически нивелируется поверхностное натяжение вещества, используемого в качестве припоя.

Для того, чтобы была обеспечена высокая технологичность процесса применения флюса при пайке выпускается несколько типов таких компонентов, выполненных на основе колофонской смолы (они могут быть твёрдыми, жидкими и гелеобразными):

Твёрдый флюс. Такой тип компонента для спайки и лужения деталей используется уже довольно долгое время и является самым популярным. Он имеет как свои очевидные достоинства, так и недостатки. К последним можно отнести то, что используя твёрдый флюс трудно соблюдать точность при нанесении его в труднодоступные места спайки.
Флюс на основе спиртового раствора. Такой компонент является универсальным. Его можно использовать при спаивании как мелких, так и крупных деталей. Основным преимуществом такого метода является лёгкий способ его нанесения при помощи кисточки.
Флюс из канифоли на основе геля. Вязкая консистенция геля позволяет быстро наносить вещество на поверхность. С помощью геля легче обрабатывать самые труднодоступные места поверхности деталей, которые будут подвергаться спайке. При этом обеспечивается максимально точное дозирование вещества флюса. Гель не высыхает слишком быстро, по сравнению со спиртовыми флюсами и более податлив, чем твёрдый флюс из канифоли.

Основные характеристики и область применения припоев

Температур плавления, °С	Прочность при растяжении, кг/мм	Применение
ПОС-90	Олово — 80…91, свинец — остальное	220	4,9	Для пайки пищевой посуды и медицинских инструментов
ПОС-61	Олово — 60… 62, свинец — остальное	190	4,3	Для лужения и пайки в аппаратуре, где недопустим перегрев
ПОС-40	Олово — 39…41, свинец — остальное	238	3,8	Для пайки в электроаппаратуре и деталей из оцинкованной стали
ПОС-ЗО	Олово — 29…31, свинец — остальное	256	3,3	Для лужения и пайки деталей из меди и ее сплавов и стали
ПОС-10	Олово — 9.. .11, свинец — остальное	299	3,2	Для лужения и пайки контактных поверхностей в электроаппаратуре
ПОС-61М	Олово — 60…62, медь — 1,2.. .2, свинец — остальное	192	4,5	Для лужения и пайки электропаяльником тонких медных проводов, печатных проводников и фольги
ПОСК 50-18	Олово — 49.. .51, кадмий — 17… 19,свинец — остальное	145	6,7	Для пайки чувствительных к перегреву деталей
ПОССр-15	Олово — 15, цинк — 0,6, свинец — 83, 1 5, серебро — 1,25	276	—	Для пайки деталей из цинка и оцинкованной стали
Авиа-1	Олово — 55, цинк — 25, кадмий — 20	200	—	Для пайки тонкостенных деталей из алюминия и его сплавов
Авиа-2	Олово — 40, цинк — 25, кадмий — 20, алюминий — 1 5	250	—	То же
34А	Медь — 27…29, кремний — 5…7, алюминий — остальное	525	Для пайки деталей из меди и ее сплавов при высоких требованиях к прочности соединения
МФ1	Фосфор — 8,5.. .10, медь — остальное	800	—	Для пайки деталей из меди и сталей при невысоких требованиях к прочности
ПСр-25	Медь — 40, серебро — 25, цинк — 35	780	28	Для пайки деталей из сталей, меди и ее спагвов при высоких требованиях к прочности и антикоррозийной стойкости
Сплав Вуда	Олово — 12,5, свинец — 25, кадмий — 12,5, висмут — 50	60,5	_	Для пайки в тех случаях, когда требуется очень низкая температура плавления припоя
Сплав д’Арсе	Олово — 9,6, свинец — 45,1, висмут — 45,3	79	—	То же

Примечание. В припоях марок ПОС допускаются следующие примеси (%): висмут — 0,1. мышьяк — 0,05, железо, никель, сера — до 0,02, цинк, алюминий — до 0,002, медь — до 0,05. В припое марки ПСр-25 допускается не более 0,5% примеси, в том числе не более 0,15 % свинца.

ФЛЮС — это вещество или смесь, предназначенная для растворения и удаления оксидов с поверхности спаиваемых деталей. Он должен надежно защищать поверхности деталей и припоя от окисления в процессе пайки. Выбор флюса зависит от соединяемых пайкой металлов или сплавов и применяемого припоя, а также от вида монтажно-сборочных работ. Температура плавления флюса должна быть ниже температуры плавления припоя. Флюсы разделяют на активные (кислотные), бескислотные, активированные и антикоррозионные.

Активные флюсы интенсивно растворяют оксидные пленки на поверхности металла, чем достигается высокая механическая прочность соединения. Такие флюсы используют, когда можно полностью удалить их остатки с поверхности соединяемых деталей и места пайки. При монтаже и ремонте бытовой электронной технике и радиоаппаратуры активные флюсы применять нельзя.

Бескислотные флюсы изготовляются на основе канифоли, которая при пайке очищает поверхность от оксидов и защищает ее от окисления. Их широко используют при монтаже радиоаппаратуры. Удаление этих флюсов после пайки не обязательно.

Активированные флюсы изготовляют на основе канифоли с добавкой активизаторов. Они пригодны для соединения металлов и сплавов, плохо поддающихся пайке (сталь, никель, нихром и др.).

Антикоррозионные флюсы не вызывают коррозии после пайки. Некоторые из них можно не удалять с места пайки. Состав и область применения некоторых флюсов приведены в таблице ниже. При пайке медными и латунными припоями, которые отличаются высокой температурой плавления, в качестве флюссв используют главным образом буру (Na2B4O7) и смеси ее с борной кислотой (Н3ВO3) и некоторыми другими солями.

Порядок применения

Флюсы могут находиться как в твёрдом (пастообразном), так и жидком состоянии и продаваться в упаковках самой различной формы и объёма.

Так, твёрдая канифоль поступает в продажу в плоских баночках, оснащённых плотно закрывающейся крышкой.

Согласно исходному агрегатному состоянию этих составов различают следующие способы их применения:

при твёрдом флюсе во время пайки жало паяльника сначала нужно окунуть в тело реагента, после чего им захватывают небольшое количество припоя;
в тех случаях, когда на основе канифоли приготавливается или используется уже готовая жидкая смесь – она просто наносится на место спайки посредством обычной кисточки с мягким ворсом;
при работе с пастообразным составом небольшие порции флюса наносятся на место контакта любой подходящей для этого палочкой (выдавливаются из шприца, заранее заправленного до нужной дозировки).

Нередко в магазинах продаётся канифоль, приготовленная в виде специального геля, уже размещённого в шприце определённой ёмкости.

Такие гелеобразные составы принято относить к нейтральным реагентам, широко применяемым в радиоэлектронике для пайки миниатюрных деталей.

https://youtube.com/watch?v=lO7aqdBgcrw

Плюсы и минусы канифоли

Этот материал считается отличным диэлектриком. При его использовании готовые паяльные соединения не утрачивают свои свойства, а свойства спаивания остаются высокими. Канифоль обладает высоким уровнем устойчивости к воздействию влаги.

Особенно часто канифоль используется домашними мастерами. Это стало возможным благодаря положительным свойствам материала. Например:

простота и доступность в использовании;
невысокая стоимость;
низкая температура плавки. Благодаря этому его можно использовать при невысоких температурах пайки;
влагоустойчивость;
длительный срок хранения;
обладает способностью уничтожения оксидных пленок, которые образуются на поверхности плавления;
безвредность.

Работая с канифолью, необходимо также учитывать и минусы, присущие материалу. Среди них можно выделить следующие:

низкий уровень активности, что требует его использования во время пайки более 1 раза;
гигроскопичность (не исключена возможность после пайки впитывания из пары влаги, способствуя развитию процесса коррозии);
используется для спаивания соединений низкой сложности;
хрупкость усложняет его хранение и транспортировку.

Известно несколько видов канифоли, каждый из которых предназначен для спаивания определенных материалов: живичная, экстракционная, таловая.

Это интересно: Флюс ПВ-209 для сварки стали и меди — общие характеристики

Что такое канифоль

Канифоль (полное название — колофонская смола) — очищенная особым образом смола хвойных деревьев. Канифоль — аморфное хрупкое вещество, состоящее из стекловидных кусков, внешним видом напоминающих знакомый каждому природный янтарь.

Способы получения

В промышленном производстве колофонскую смолу получают несколькими способами.

Из живицы. В основном для получения канифоли используется метод термической обработки сока хвойных пород древесины — живицы. После того как из неё будут выпарены такие вещества, как вода и скипидар, образуются полупрозрачные твёрдые куски канифоли, которые в дальнейшем будут подвергнуты дальнейшей химической очистке.
Методом экстракции. При этом методе колофонскую смолу добывают из измельчённой особым образом древесины с помощью растворителей.
Методом перегонки таллового масла. Такое сырое масло является отходом, получающимся при изготовлении целлюлозно-бумажной продукции.

О том, каким способом и из какого сырья была получена канифоль, можно узнать из её названия: сосновая (гарпиус), таловая, экстракционная и так далее.

Свойства

Кроме того, что колофонская смола является прекрасным природным диэлектриком, известны другие особенности:

Она хорошо растворяется при помощи таких органических растворителей, как бензин и хлороформ, эфир, спирт и ацетон. Но, канифоль нельзя растворить при помощи обыкновенной воды.
Температура плавления этого твёрдого вещества напрямую зависит от того, из какого источника и каким именно способом оно было получено. В основном она колеблется в пределах температур от 50 до 70 градусов, в некоторых случаях граница температурного режима может достигать и 130 градусов по Цельсию.
В составе образующего вещества канифоли содержится огромное количество смоляных кислот (до 90%), основной из которых является абиетиновая кислота.
Смола легко разрушается при механическом воздействии.

Цвет смолы может варьироваться в вариантах от светло-жёлтого до темно-бурого оттенка. Насыщенный оттенок этого природного вещества указывает на то, что очистка смолы была проведена не совсем правильным образом и в ней содержится большое количество примесей, ухудшающих её качества, влияющих на её свойства. Чем темнее цвет вещества, тем ниже электроизоляционные свойства канифоли. Правильно обработанный материал имеет приятный лимонный оттенок и является прекрасным природным изолятором.

Где ещё может быть применена смола?

Такая смола используется не только в качестве флюса при пайке. Применяют её и для многих других целей:

при производстве разных лаков и красок;
как один из материалов, использующийся при изготовлении пластмасс;
при обработке струн и смычков для музыкальных инструментов;
для натирания подошв балетной обуви;
для создания эффекта дымовой завесы и других эффектов в киноиндустрии.

Разновидности припоев

Припой — это металлический пруток, используемый для заполнения стыков между двумя деталями. Он плавится и смешивается с основным металлом или вовсе выступает как основной металл. Может иметь различный диаметр. Изготавливается из олова, но с добавлением других металлов. Например, свинца цинка или меди. Может быть легкоплавким или тугоплавким.

Легкоплавкие

Легкоплавкие припои чаще всего используются при выполнении мелкой работы. Например, при пайке радиоаппаратуры. Также такой припой незаменим, если необходима пайка радиоэлектронных элементов. В составе чаще всего можно встретить сочетание олова с кадмием, висмутом, свинцом или цинком.

Исходя из названия, нетрудно догадаться, что такие припои легко плавятся. Чтобы их расплавить достаточно одного небольшого паяльника. Если вам нужен припой для работы с радиоэлектроникой, то выбирайте прутки с температурой плавления до 140 градусов.

Существуют и специальные припои для лужения плат. Температура их плавления не превышает 100 градусов. За счет таких свойств лужение проходит легче и быстрее

У припоев есть свои марки но на этом мы не будем заострять внимание. Это тема для отдельной статьи

Скажем лишь, что при пайке современной аппаратуры рекомендуется использовать припой без свинца и с температурой плавления около 200 градусов. Это связано с особенностями зарубежной техники. Она изготавливается в соответствии со строгими экологическими нормами, согласно которым свинец при пайке выделяет вредные пары.

Тугоплавкие

Тугоплавкие припои — антипод легкоплавким. Температура их плавления начинается с отметки в 400 градусов. Такие припои используются в профессиональной промышленной сварке, где необходимо заварить большие детали. В составе тугоплавких припоев можно встретить много меди, серебра, никеля или магния. Они очень прочные и толстые, поэтому их не используются в домашней пайке. Такие припои раскрывают свой потенциал при сварке тугоплавких металлов. Например, чугуна или латуни.

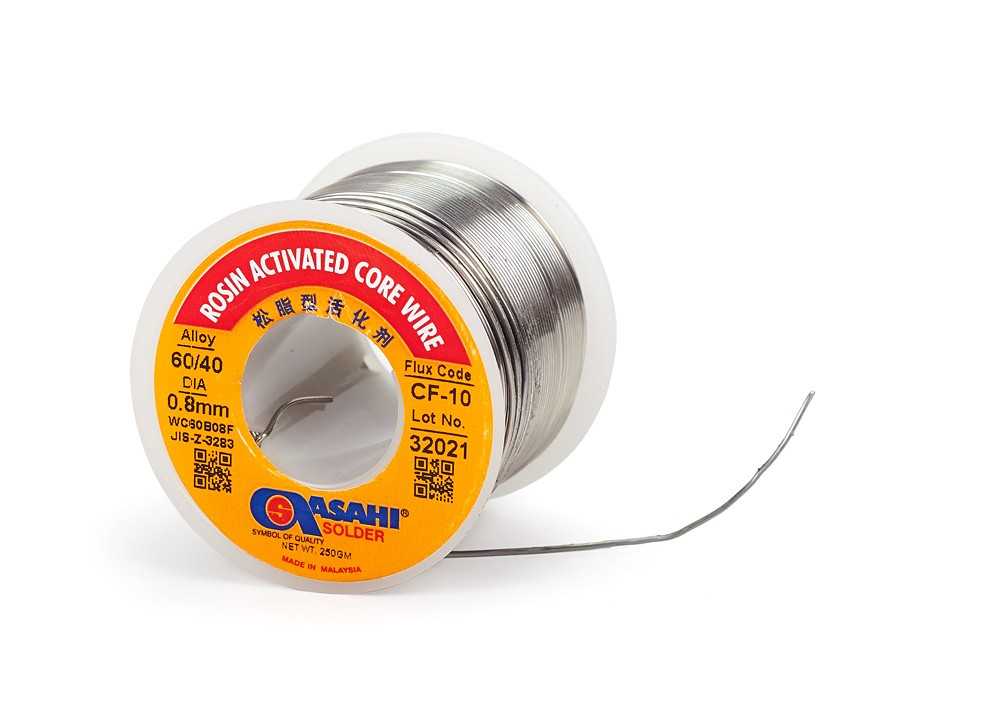

Припой с флюсом

Существует отдельная категория припоев — это припой с флюсом внутри. Он же припой трубчатый. Представляет собой полый пруток, в сердцевине которого содержится флюс. Пруток плавится при пайке, позволяя флюсу выделяться и выполнять защитную функцию. Яркий пример — это припой Castolin 192 FBK с флюсом и припой Brazetec Comet 3476U.

Такие припои очень удобны в работе, поскольку выполняют сразу две функции: практическую и защитную. Не нужно тратить время на нанесение флюса и его выбор. Но вы должны понимать, что такие припои не обеспечивают достаточную защиту зоны пайки. Они лишь немного улучшают качество швов. Если вам необходим безупречный результат, то лучше использовать припой и флюс отдельно друг от друга. Как два разных материала.

Как правильно выбрать флюс

Наиболее удачные флюсы для пайки мало испаряются и не горят при повышенных температурах, результаты отложений вещества легко удаляются с поверхности, а если удаление не доступно, то не вызывают коррозии к последующему времени. Разделяются припои на активные и неактивные, первый вариант достаточно сильно взаимодействует с отложениями на металлах, может нанести вред здоровью при процессе пайки. Нейтральный вид более безопасный, однако обработка крупных поверхностей может затянуться на долгое время из-за отсутствия химических воздействий.

Жидкий бесканифольный среднеактивный флюс

Среднеактивные флюсы применяются в мастерских радиотехники. Соединения обрабатываются паяльником, затем флюсом для обеспечения заметного результата и быстрой пайки. Такие растворы обычно не пенятся при нагреве, легко наносятся на места соединений, широко распространены и сравнительно не дороги.

По многолетнему опыту мастеров качественный флюс является гарантом совершенной пайки. Выбор зависит от спецификации вещества, характера работ. Большинство флюсов используют по прямому назначению. Современные гелеобразные припои используются повсеместно, отличаются большим разнообразием активных компонентов и простотой использования.

Для выполнения качественных работ необходимы хорошие инструменты. Паяльник, его жало, фен и припой опытный радиотехник подбирает высшего качества, т.к. цена в разнице с аналогами не высока, а качество работы будет на высшем уровне. Применение самых передовых, современных паяльных инструментов не даст возможности произвести достаточно хорошую пайку без сопутствующих флюсов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

В прошлый раз мы рассматривали как запаять микросхемы в корпусах soic и ssop, и как ухаживать за «вечным» жалом

Но от одного жало мало что зависит, важно какой инструмент мы используем и какие припои и флюс

Не будем углубляться в дебри а постараемся рассмотреть поверхностно.

Флюс вещество, предназначенный для удаления оксидов с поверхности под пайку.Имеют три состояния: твердое, жидкое и пастообразное. Также бывает активным и неактивным. Активные нужно обязательно смывать. Неактивные я тоже смываю чтобы было эстетичней, и спалось спокойней.

Обычно начинающим достаточно вот такого неудобного минимального наборщика.

Далее немного о припоях.Обычно для пайки РЭК (Радио электронных компонентов) используют ПОС 60 (Припой оловянно свинцовой цифрой указывают содержание олово (в процентах) к свинцу) или его забугорные аналоги.Бывают с каналом канифоли и без нее (удобно использовать с каналом канифоли) благодаря такому припою я и забыл про канифоль, разного диаметра, для пайки удобно использовать диаметр не более 0.8мм.Существует еще такой тип как паяльная паста — механическая смесь порошка припоя, связующего вещества (или смазки), флюса и некоторых других компонентов.(со слов википедии) очень удобно для запайки чего нибудь однотипного, многоногого и безногого

Во многих отраслях промышленности и производстве используют флюс для пайки микросхем, который служит неотъемлемым атрибутом неразъёмного характера соединения твёрдых материалов между собой. Для того чтобы обеспечить качественное соединение понадобятся специальные наборы, рабочие инструменты, а также расходные вещества в виде припоя и жидкого флюса для пайки микросхем. Согласно общепринятым правилам, материал должен иметь отличную природу низкой температуры плавления, а также малый удельный вес. Сочетание этих факторов позволит флюсу глубже проникать в структуру соединяемых металлических изделий, обеспечивая при этом прочность соединения.

Виды и особенности припоев без канифоли

Элементы электроники не соединяют сваркой, при ремонте используют пайку. Для этого процесса необходим хороший припой и вспомогательный компонент – канифоль или флюс любого типа. Металлический сплав, которым фиксируют детали смачивает соединяемые участки, а канифоль их очищает. Припой должен быть термически и электрически стабильным.

Расходный материал бывает:

Твердым с температурой плавления выше 450 град.
Мягким.

Выпускают расходный материал:

Гранулами.
Прутками.
Проволокой.
Порошком.
Фольгой.
Пластинами.

При выборе нужного припоя учитывают:

Свойства соединяемого металла.
Механическую прочность спайки.
Коррозийную устойчивость с удельной проводимостью.

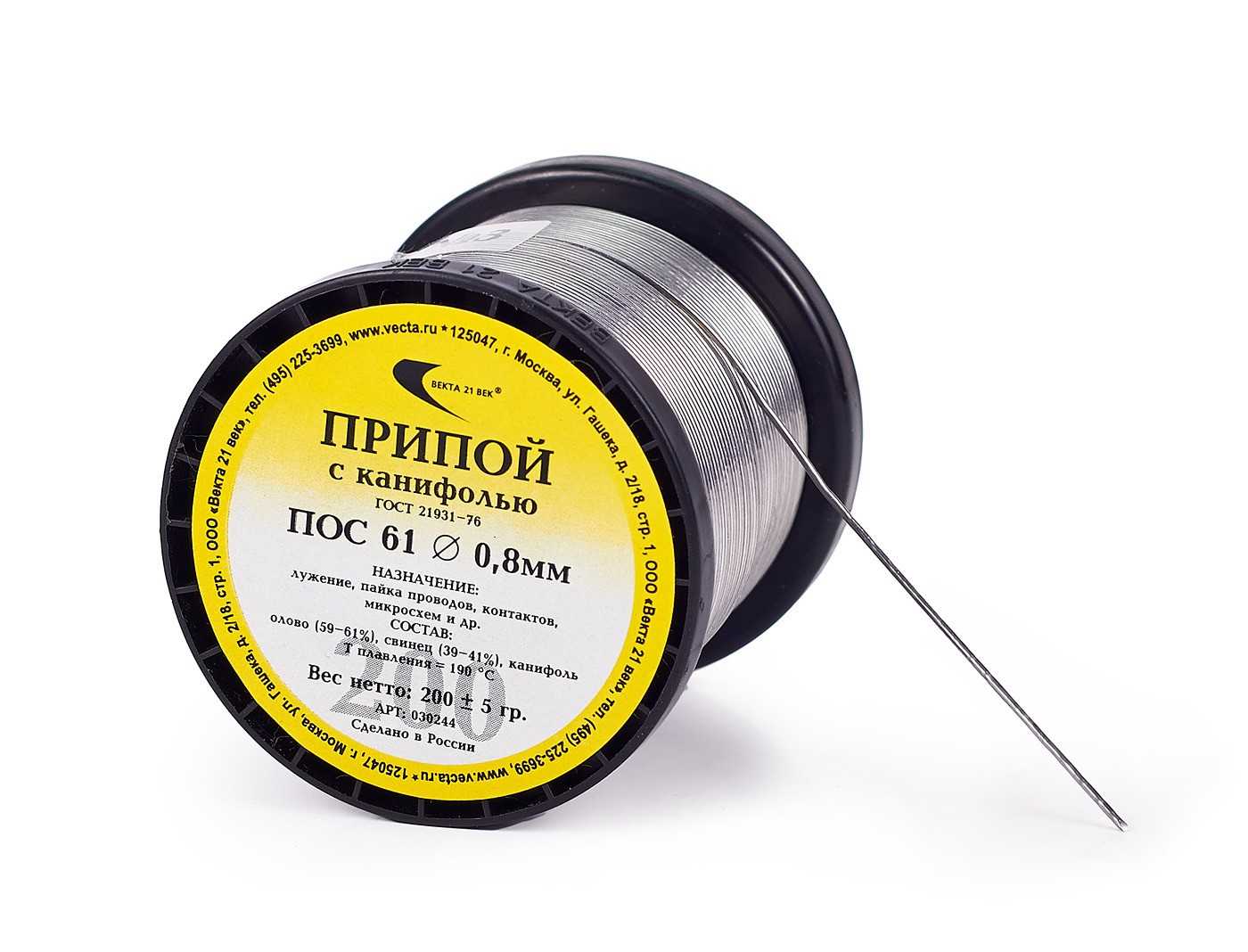

Для скрепления плат в радиоаппаратуре применяют марку ПОС-61 по причине приемлемой температуры плавления (до 190 град.). Если работают с чувствительным к перегреву прибором выбирают ПОСК 50—18. Для обработки предметов с твердыми свойствами подойдет маркировка ПМЦ, в состав которых входит медь с цинком. «ПСр» указывает на сплав из серебра с добавками в разном процентном содержании:

Олова.
Свинца.
Меди.
Цинка.

Есть еще образцы, куда кроме металлической составляющей добавляют фосфор.

Как пользоваться

Чтобы правильно паять простые соединения, нужно ознакомиться с тем, как нужно пользоваться флюсом. Для этого требуется учесть несколько довольно-таки простых правил, представленных ниже:

Все инструменты для организации процесса пайки необходимо разложить на столе. К ним относится паяльник, губка, припой, кусачки или пинцет.
Паяльник рекомендуется аккуратно подключать к электросети для начала работы. В первую очередь, попробовать расплавить припой.
Если это получилось, то расплавленным припоем нужно покрыть конец жала паяльника, а концы проводов с помощью кусачек освободить от изоляции. Так, например, это могут быть провода от светодиодов.
Требуется вовремя удалять с помощью губки остатки старого олова, чтобы не вызвать ухудшение процесса или поломку паяльника
К процессу можно приступать только после того, как будут зажаты пинцетом концы проводов. Тогда обычно приступают к пайке.

По окончании процесса соединения, например, проводов светодиодной ленты, требуется проверить шов на прочность, а затем удалить остатки флюса с помощью смоченного в ацетоне ватного тампона. Хорошим средством станет REXANT FLUX OFF 85-0003. Он в основном используется в качестве очистителя печатных плат, что позволяет устранять остатки флюса после работы.

Итог

Чтобы определиться, какой флюс выбрать, нужно тщательно взвесить «за» и «против» по таким критериям, как:

Опыт в паяльных работах
Характер пайки
Требуемый результат
Бюджет

Начинающим электронщикам вполне подойдет канифоль, чтобы спаять простенький радиоконструктор или провода. Это научит начальным познаниям. Однако, чтобы научиться лучше паять и получать больше опыта, необходимо пробовать и другие материалы.

Для ремонта это однозначно безотмывочные флюсы. Например, в сфере мобильной и портативной техники необходимы такие флюсы, которые можно не отмывать. Это и BGA пайка, где физически трудно удалить остатки следов пайки под микросхемами.
