Ремонт катушки триммера своими руками: как снять, разобрать, поменять леску, собрать и установить обратно

Предварительная подготовка

Прежде всего, для наматывания лески требуется снять катушку (шпульку, шпулю) с триммера — конкретные действия будут зависеть от сложности конфигурации и типа самого изделия:

  • небольшие электрические триммеры с рабочим расположением двигателя и катушки в нижней части, как правило, имеют по обеим сторонам бобины боковые клавиши. При одновременном нажатии на них верхняя часть катушки вместе с внутренним содержимым для намотки лески отсоединяется, в то время как нижняя остаётся на триммере. Разбор шпульки желательно производить на ровном гладком месте, чтобы входящая в конструкцию пружина не выскочила и не потерялась;
  • электрические и бензиновые триммеры с изогнутой штангой без возможности установки ножа, как правило, имеют катушки со специальным барашком: в подобных конструкциях следует одной рукой удерживать шпулю в неподвижном положении, а другой против часовой стрелки вращать фиксирующую бобину на штанге гайку-барашек. После отсоединения гайки снимается вся бобина.
  • электрические и бензиновые триммеры с возможностью установки ножа на прямой штанге (например, триммеры STIHL) под бобиной имеют отверстие. Для неподвижности штанги в это отверстие вставляется отвёртка или другой подходящий предмет и при медленном вращении достигается такое взаимное расположение, когда отвёртка входит внутрь отверстия, а бобина фиксируется. После этого корпус катушки прокручивается по часовой стрелке (при левой резьбе) и снимается с триммера.

Для второго и третьего случая катушки, в зависимости от конструкции, разбираются различными способами. В бобинах с барашком выкручивается барашек, в катушках с защёлками нажимаются защёлки-фиксаторы и одна часть катушки освобождается от другой. Если половинки шпули соединяются резьбой, то достаточно их поворачивать руками в противоположные стороны до полного развинчивания.

Катушка с двумя рабочими усиками

В такого типа шпулях следует определить количество канавок для наматывания лески, лежащих на внутренней стороне катушки:

  • одна канавка – оба усика наматываются вместе по одной канавке;
  • две канавки – каждый усик наматывается по индивидуальной канавке.

Для обоих случаев берётся леска длиной 2-3 м. В одноканавковых катушках леска протягивается в сквозное отверстие, её концы (усики) складываются вместе и выравниваются, после чего наматываются в обратную направлению вращения бобины на штанге сторону — внутри стрелкой обыкновенно указано правильное направление намотки. При наличии фиксирующих пазов концы лески продеваются в них или придерживаются пальцами свободной руки, продеваются в сквозное отверстие внешней половинки бобины, шпуля закрывается и крепится на штангу триммерного изделия.

Отличие намотки лески в двухканавочных катушках состоит в том, что первоначально отрезок лески длиной 2-5 м складывается пополам (для определения серединного сгиба), и петелька сгиба вставляется в специальный паз между канавками. Оба усика лески наматываются каждый по своей канавке, фиксация усиков и сборка катушки аналогична рассмотренному выше варианту с одной канавкой.

Первое выполнение данной процедуры, возможно, и покажется длительным и довольно трудоемким, но со временем и опытом эта задача будет решаться значительно быстрее и легче.

Приведённое ниже видео наглядно покажет, как заправить леску в катушку триммера и правильно намотать её – эта операция не представляет собой ничего сложного и при некотором терпении обязательно увенчается успехом:

Катушка с одним рабочим усиком

Самый простой вариант и несложная последовательность действий:

  • Размеры бобины и длина оригинальной заводской намотки определяют рекомендуемую для наматывания длину лески – 2…5 м.
  • Один конец лески вставляется в расположенное внутри шпули фиксирующее технологическое отверстие.
  • Леска наматывается на барабан в обратном вращению шпули на триммерном изделии направлении – как правило, на внутренней стороне бобины стрелочкой указано, в какую сторону ведётся наматывание.
  • Небольшой участок лески оставляется свободным для вывода его наружу – он фиксируется в специализированном пазу на внутренней стороне бобины, предназначенном для удержания намотки при сборке шпули в рабочее состояние.
  • Оставленный конец лески пропускается сквозь отверстие внешней части бобины.
  • Половинки бобины собираются и надеваются на штангу триммерного устройства.

Необходимые материалы и инструменты

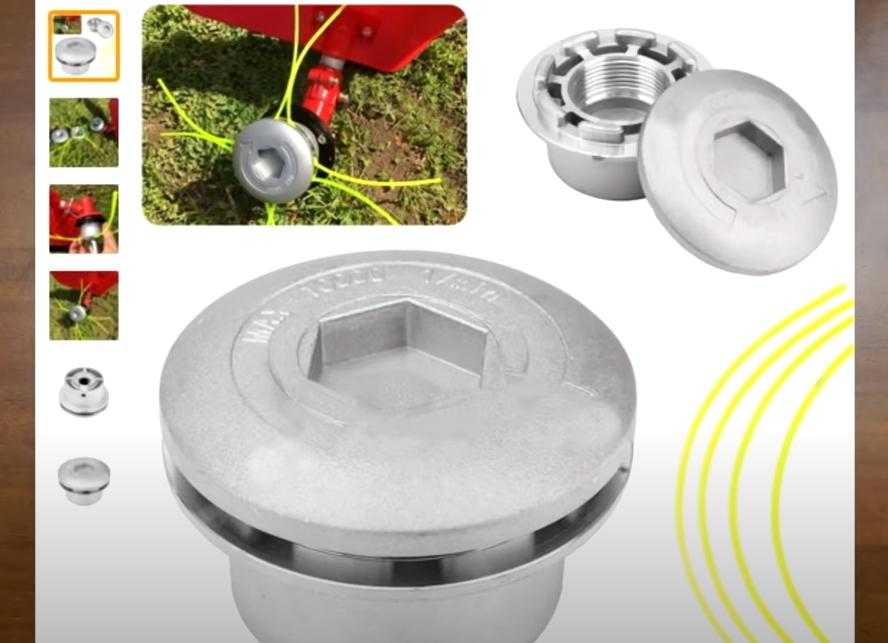

Неубиваемую насадку на триммер можно приобрести на Алиэкспрессе. Но можно не переплачивать и изготовить такую же, а может и лучше деталь, своими руками. Данная самодельная катушка на газонокосилку подходит не только для лески, но и для тросика. Это очень удобно и выгодно, так как леска тяжело справляется с толстыми стеблями растений и быстрее расходуется.

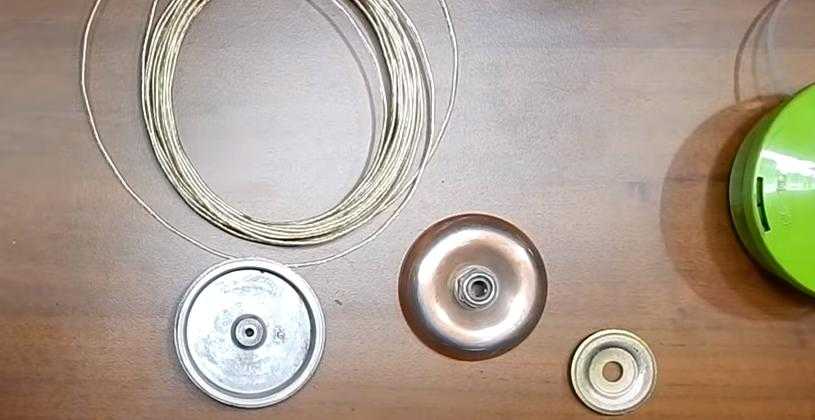

В основе самоделки лежит механизм с лентопротяжки бобинного магнитофона. У многих дома имеются старые магнитофоны, поэтому проблем с поиском запчасти возникнуть не должно. Также потребуется защитный кожух от автомобильной стойки, который будет выступать в роли крышки, металлическая шайба и шестигранная гайка с левой резьбой.

Для работы потребуются такие инструменты и материалы:

  • сверлильный станок или перфоратор;
  • набор сверл;
  • электродрель;
  • бормашинка или зубило;
  • тросик или леска.

Дополнительно понадобится линейка, кусачки, ключ и некоторый другой вспомогательный инструментарий.

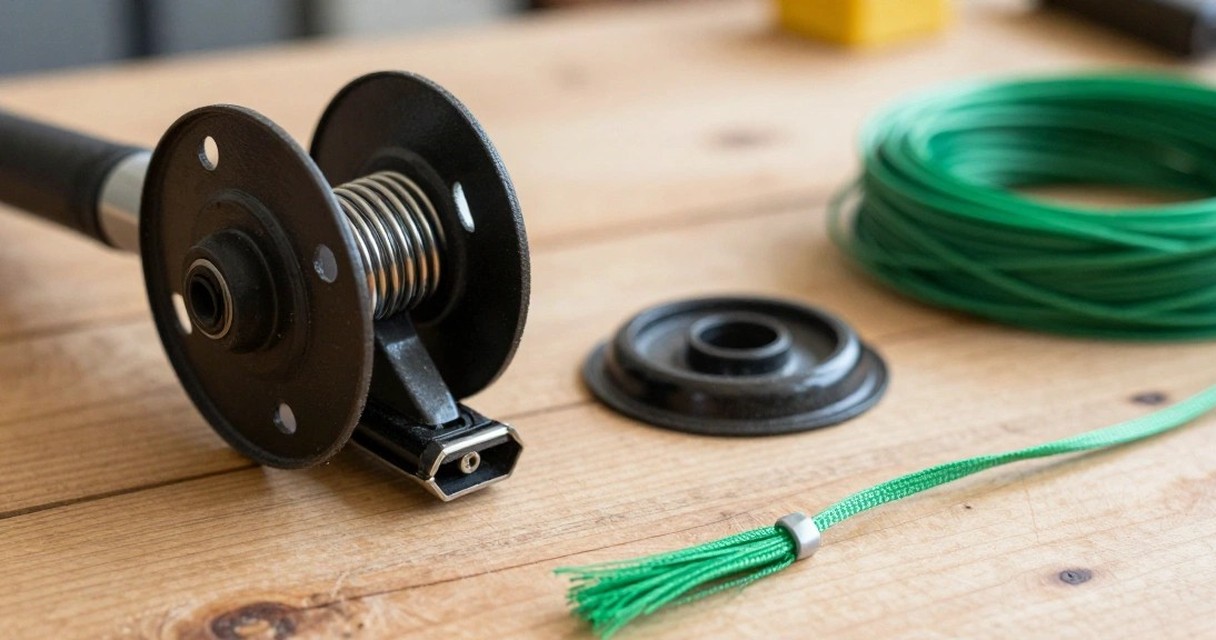

Как снять и разобрать катушку

Перед тем, как приступить к процессу замены корда, у пользователей триммеров возникает необходимость снять и разобрать катушку. Рассмотрим, как это сделать.

Косильная головка триммера состоит из нескольких частей: кожуха, пружины (не во всех моделях), шпульки с кордом и крышки.

В триммерах чаще всего используется 2 варианта крепления косильной головки.

Вариант №1

Чтобы снять головку триммера, потребуется ее полная разборка.

  1. Чтобы снять крышку, закрывающую внутреннюю часть головки, необходимо нажать на фиксаторы (защелки), находящиеся с двух ее сторон.
  2. Сняв крышку, вы увидите шпулю, которую необходимо извлечь из корпуса. В некоторых катушках под шпулькой установлена пружина, которую необходимо аккуратно вытащить, чтобы не потерять ее в траве.
  3. Сняв шпульку, по центру корпуса вы увидите винт с прорезью под крестообразную или плоскую отвертку. Не исключено, что там может находиться болт под шестигранник или насадку “звездочка”.

  4. С помощью отвертки, выбрав необходимую биту (насадку), требуется открутить болт (против часовой стрелки).
  5. После извлечения крепежа, возьмитесь за корпус детали и, покачивая ее в разные стороны, снимите с вала редуктора.

Вариант №2

В данном варианте головка закручивается на вал редуктора. Чтобы снять ее, потребуется этот вал зафиксировать. Для этого в подобных триммерах, к примеру, в аппаратах Huter и Champion, предусмотрено отверстие, через которое можно вставить либо тонкую отвертку, либо металлический прут.

Итак, чтобы снять шпульку, проделайте 2 простых шага.

  1. Вставьте отвертку в отверстие и застопорите вал.
  2. Возьмитесь за корпус головки и начинайте крутить ее по часовой стрелке. Крутить в данном направлении следует по той причине, что резьба, нарезанная на валу, левая.

Как снять леску

Чтобы заменить леску в триммере, снимите крышку головки. Для этого прижмите пальцами защелки фиксаторов, находящихся с обеих сторон крышки, и потяните крышку вверх. Откроется доступ к катушке. После этого вытащите ее, потянув вверх по оси, на которой катушка сидит. Если концы лески торчат из отверстий головки, то приподнимите катушку по оси и вытяните из отверстий головки остатки лески внутрь. Теперь деталь ничего не держит и ее легко снять и убрать оставшуюся рабочую нить.

Катушка разделена на две части центральной перегородкой с вырезом. У разных моделей кос детали различаются размером, поэтому нужно проверить, сколько можно намотать лески на бобину. Ее длина колеблется между 1 и 4 м.

Способ 1 — как правильно намотать леску или ее одеть на катушку и выбрать необходимую длину

Для реализации этого метода понадобится предварительно подготовить леску необходимой длины (обычно до 4 метров). Все зависит от толщины используемой оснастки, а также конструкции катушки. Есть простой способ, как выяснить необходимое количество лески, заправка которой понадобится для зарядки катушки. Для этого следует оснастку намотать внутрь катушки до момента, пока она сравняется с боковыми выступами. Оснастка при этом не должна выходить за эти крайние выступы.

Чем толще используемая оснастка, тем меньше ее длина понадобится и наоборот, чем тоньше, тем длиннее понадобится отрезок.

Инструкция о том, как правильно заправить оснастку в наводку триммера или мотокосы, имеет следующий вид:

  1. Для начала отрезок лески, который был заготовлен, чтобы установить в катушку, необходимо сложить вдвое. При этом один край должен выступать больше второго на 10-15 см
  2. После этого берется второй конец с другой стороны, и сгибается вдвое. Перемещайтесь к нему так, чтобы отмеренный выступ 15 см сохранился
  3. Во внутренней перегородке катушки имеется прорезь, в которую следует завести получившуюся петлю. Прорезь в стенке показана на фото ниже
  4. Далее выясняем направление намотки лески. Если намотать оснастку в неправильную сторону, то она не будет функционировать правильно, и понадобится работу переделывать. Чтобы вставить леску, и намотать ее в правильном направлении, следует осмотреть поверхность катушки. На ней должно указываться направление намотки (в 99% случаев это направление указывается). Как выглядит указатель направления на катушке, показано на фото ниже
  5. Этот указатель в виде стрелочки может иметь также обозначение, как на примере выше «WIND LINE», что означает направление наматывания. Если стрелочный указатель отсутствует на катушке, тогда надо посмотреть на головку. На головке имеется направление ее вращения, и чтобы правильно намотать леску, следует мотать ее на барабан в противоположном направлении показанию стрелочного указателя. Итак, если стрелка находится на наводке, то мотать надо в указанном направлении, а если ее там нет, тогда следует мотать против направления стрелки на поверхности головки
  6. Определившись с направлением вращения, следует приступать к намотке. Каждый конец следует вести в своей канавке. Если разделителя нет, то укладывать оснастку необходимо в соответствующем распределительном порядке
  7. Когда практически вся леска будет намотана на катушку, понадобится выполнить следующее — расположить в отверстии боковой стенки наводки короткую часть, выступ которой должен составить до 10-15 см, а затем аналогично проделать процедуру с другим концом, расположив его в отверстии с параллельной стороны
  8. Вставляем катушку в головку, предварительно пропуская концы лески в отверстия барабана
  9. Устанавливаем на место барабан и, потянув за концы лески, выводим их из зацепления с временными фиксаторами в стенке катушки. После этого можно надеть крышку до срабатывания защелки
  10. На этом процесс, как заменить на триммере леску, завершен, и при необходимости можно подрезать только концы (если их длина не устраивает), и установить барабан в собранном виде на инструмент

С тем, как поставить барабан на место, никаких трудностей нее возникает. Есть и второй способ, как заряжать косильную оснастку в мотокосу. Чем отличается, и как проводится второй способ заправки лески на катушку мотокосы, выясним подробно.

Читайте так же из рубрики

Как Выбрать Ручную Циркулярную Пилу Для Дома

Хорошая ручная циркулярная пила. Как выбрать циркулярную пилу: советы и рекомендации Ранее на лесопильных заводах была замечена только пильная циркулярная пила. Какую модель такого оборудования выбрать, сегодня многие частные мастера думают

Если вы также решили приобрести такое устройство, важно рассмотреть основные характеристики, среди которых, например, источник питания. Деловое свидание, встреча Большинство пил питаются от электросети,

Дисковая Пила Вихрь Дп 160

Обзор: Ручная циркулярная пила Vortex DP-160/1300. Хорошая бытовая пила Эта пила, по сути, вторая, я оставил первую о первом (это Zubr ZPD-186-1600 https://otzovik.com/review_3382949.html), но я использовал этот первый раз. Мне понравился этот напиток. Удобная основная рукоятка (сама ручка вместе с дополнительным не является неотъемлемой частью корпуса двигателя), прорезиненная, резиновый слой не является поверхностным (как это

Регулировка Карбюратора Бензопилы Штиль Мс

Бензопила Stil 180. устройство и регулировка карбюратора Пилы stihl ms 180 спроектированы таким образом, чтобы сделать их эксплуатацию максимально неопытным. Для этого в карбюраторных пилах были отменены некоторые настройки, доступные на более мощных моделях Stihl. Но возможность скорректировать все-таки есть, и ремонт, а также регулировка карбюратора бензопилой спокойным 180 своими руками. ВАЖНЫЙ. Опытный электрик налил

Триммер для травы — полезная вещь в хозяйстве. Далеко не все хозяева дачных участков догадываются о том, что он может быть существенно доработан при помощи бензопилы. Небольшая модернизация и устройство для ухода за газоном станет в разы эффективнее и проще в обслуживании.

Устанавливаем цепь. /Фото: youtube.com.

Для того, чтобы провести модернизацию триммера? понадобится дрель со сверлами по металлу, сварочный аппарат, измерительные приборы, тиски. Также нужна подходящая емкость для фиксации триммера и собственно цепь от бензопилы. Можно использовать старую, однако действующую. Работу начинаем с того, что при помощи маркера проводим прямую линию на вогнутой шайбе триммера, а после зажимаем ее в тиски.

Простое решение. /Фото: youtube.com.

Теперь нужно сделать два отверстия при помощи дрели. Советуем сначала сделать небольшие отверстия, а потом использовать сверла уже нужного диаметра. Размер отверстий должен соответствовать толщине цепи бензопилы. Сделать нужно так, чтобы наша цепь спокойно проходила.

Будет работать еще лучше. /Фото: youtube.com.

Цепочка продевается в отверстия и укладывается в внутреннюю стенку шайбы. Подогнать цепь необходимо так, чтобы она ни в коем случае не мешала ведущей оси триммера. В противном случае есть риск сломать инструмент во время работы. Помните о том, что цепь не должна превышать допустимых размеров, иначе кожух триммера будет сразу же поврежден.

Характерные неисправности и их самостоятельное устранение

Естественно, что в процессе эксплуатации владельцы триммеров сталкиваются с теми или иными неисправностями косильных головок. При этом чаще всего они связаны с определенными трудностями при вытягивании (удлинении) режущего корда из катушки. Самыми распространенными причинами отсутствия подачи лески является ее «закусывание» между витками или слипание.

Если струна не подается

В этом случае причиной дефекта служит неправильная намотка режущего корда. Леска может быть накручена с недостаточным натяжением, что способствует перекрещиванию витков между собой и запутыванию струны. При вращении катушки режущий корд под действием возникающей центробежной силы затягивается, что в свою очередь приводит к зажатию свободного конца лески между витками. Чтобы устранить эту неисправность, нужно демонтировать катушку, разобрать ее и перемотать струну таким образом, чтобы витки ложились ровными рядами, плотно прижавшись друг к другу.

Если струна слиплась

Слипание витков лески непосредственно в косильной головке может быть вызвано:

  • некачественным материалом, из которого изготовлена струна;
  • перегревом катушки вследствие интенсивной эксплуатации триммера;

Если все же пользователю не удалось избежать слипания лески, то для ремонта катушку триммера нужно снять и заменить имеющийся корд на более качественный.

Если слишком большой расход струны

При использовании полуавтоматических косильных головок пользователь может обнаружить ускоренный расход режущего корда из-за его самопроизвольного удлинения. Как правило, происходит это из-за ослабления пружины, установленной внутри катушки. Устранить неисправность можно, подложив под пружину несколько шайб.

Как отличаются головки на триммеры по способу зарядки лески

По типу зарядки лески, рассматриваемые устройства классифицируют на виды:

  1. Быстрозаряжаемые (они же являются неразборными) шпули — это современные виды катушек, которые не требуют разборки. Когда в катушке заканчивается леска, то для ее замены необходимо просунуть подготовленный отрезок в отверстия головки и, совместив два конца, произвести завинчивание ее на барабан. Такими механизмами зарядки лески оснащаются головки автоматического типа, но встречаются и полуавтоматические. Достоинство их в том, что мастеру не нужно разбираться, как правильно намотать леску на катушку триммера, и тем более, тратить время на ее заправку
  2. Разборные — такие виды катушек стоят на всех полуавтоматических и ручных головках. Чтобы намотать новую леску на катушку, необходимо завершить процесс укоса травы, и уделить процессу не меньше 10 минут времени. Процедура начинается с демонтажа крышки головки, под которой находится съемная катушка. На бобину наматывается необходимая длина корда, и устанавливается обратно на свое место

Второй вариант хотя и имеет недостатки, но большинство косарей используют катушки именно разборного типа, что связано с их стоимостью. В силу своей популярности, необходимо отметить, что полуавтоматические головки состоят из корпуса, катушки и пружины. Катушки в таких головках бывают двух типов:

  • Односекционные — они имеют одну канавку, в которую выполняется равномерное наматывание лески
  • Двухсекционные — более распространенный вариант, который состоит из двух канавок для укладывания лески. На такие бобины намного удобнее намотать леску, и к тому же, не требуется контролировать процесс укладки корда

Даже если вы пользуетесь катушкой односекционного типа, то ее можно превратить в двухсекционную бобину, разделив при помощи пластикового кольца. В качестве кольца используется пластик, из которого вырезается шаблон по контуру крайней стенки бобины. Внутри полученного шаблона вырезается отверстие, равняющееся внутреннему диаметру секционного основания. В полученном кольце делается прорезь, и готовый шаблон-разделитель насаживается на бобину. Чтобы кольцо не смещалось и находилось по центру, нужно воспользоваться клеевым пистолетом, и приклеить его к основанию.

https://youtube.com/watch?v=yALsEM-YH2M%3F

Установка новой лески на катушке триммера

Оснащение катушки новой леской выполняется по факту в обратном порядке. Процедура выглядит примерно так, как описано ниже, независимо от модели газонокосилки:

Шаг первый: закрепление и укладка

Сложить пополам концевую часть лески. Поместить заготовку над катушкой с каждой стороны каждой половины намоточной зоны. Обернуть обе половинки полностью вокруг намоточного барабана. Протянуть леску через петлю.


Процедура подготовки зацепления лески в области обеих намоточных секций барабана. Петли укладываются в специально сделанные вырезы, после чего выполняется намотка лески в каждой зоне

Достаточно сильно натянуть леску и посадить узел в паз, изготовленный на каждом бортике намоточного барабана.

Шаг второй: намотка режущего материала по секциям

Следующим шагом выполняется оборачивание лески по кругу катушки, соблюдая осторожность. Необходимо чтобы каждая половина заполнилась «собственной» намоткой, ровно, без пересечений

Обычно на корпусе намоточного барабана можно видеть стрелки, указывающие направление намотки. Этот момент следует иметь в виду, заполняя катушку леской.

Шаг третий: комплектация узла головки

Вытянуть концы лески через пару овальных прорезей катушки. Заменить обе шайбы и пружину (если таковые есть в конструкции) входящими в комплектацию новыми элементами. Согнуть оба конца лески под прямым углом.


Последний технический штрих процесса замены лески на триммере – наложение крышки на головку с последующей фиксацией путём нажимного усилия и небольшого проворачивания.

Пропустить каждый конец в отверстие, что в основании намоточного барабана. Установить катушку во внутренней области головки с упором на пружину. Наложить крышку, выровнять по основанию и лёгким нажимом вниз с малым вращением против часовой стрелки, посадить крышку на язычки фиксаторы. На этом процедура замены завершается.

Способ 1 — как правильно намотать леску или ее одеть на катушку и выбрать необходимую длину

Для реализации этого метода понадобится предварительно подготовить леску необходимой длины (обычно до 4 метров). Все зависит от толщины используемой оснастки, а также конструкции катушки. Есть простой способ, как выяснить необходимое количество лески, заправка которой понадобится для зарядки катушки. Для этого следует оснастку намотать внутрь катушки до момента, пока она сравняется с боковыми выступами. Оснастка при этом не должна выходить за эти крайние выступы.

Чем толще используемая оснастка, тем меньше ее длина понадобится и наоборот, чем тоньше, тем длиннее понадобится отрезок.

Инструкция о том, как правильно заправить оснастку в наводку триммера или мотокосы, имеет следующий вид:

  1. Для начала отрезок лески, который был заготовлен, чтобы установить в катушку, необходимо сложить вдвое. При этом один край должен выступать больше второго на 10-15 см
  2. После этого берется второй конец с другой стороны, и сгибается вдвое. Перемещайтесь к нему так, чтобы отмеренный выступ 15 см сохранился
  3. Во внутренней перегородке катушки имеется прорезь, в которую следует завести получившуюся петлю. Прорезь в стенке показана на фото ниже
  4. Далее выясняем направление намотки лески. Если намотать оснастку в неправильную сторону, то она не будет функционировать правильно, и понадобится работу переделывать. Чтобы вставить леску, и намотать ее в правильном направлении, следует осмотреть поверхность катушки. На ней должно указываться направление намотки (в 99% случаев это направление указывается). Как выглядит указатель направления на катушке, показано на фото ниже
  5. Этот указатель в виде стрелочки может иметь также обозначение, как на примере выше «WIND LINE», что означает направление наматывания. Если стрелочный указатель отсутствует на катушке, тогда надо посмотреть на головку. На головке имеется направление ее вращения, и чтобы правильно намотать леску, следует мотать ее на барабан в противоположном направлении показанию стрелочного указателя. Итак, если стрелка находится на наводке, то мотать надо в указанном направлении, а если ее там нет, тогда следует мотать против направления стрелки на поверхности головки
  6. Определившись с направлением вращения, следует приступать к намотке. Каждый конец следует вести в своей канавке. Если разделителя нет, то укладывать оснастку необходимо в соответствующем распределительном порядке
  7. Когда практически вся леска будет намотана на катушку, понадобится выполнить следующее — расположить в отверстии боковой стенки наводки короткую часть, выступ которой должен составить до 10-15 см, а затем аналогично проделать процедуру с другим концом, расположив его в отверстии с параллельной стороны
  8. Вставляем катушку в головку, предварительно пропуская концы лески в отверстия барабана
  9. Устанавливаем на место барабан и, потянув за концы лески, выводим их из зацепления с временными фиксаторами в стенке катушки. После этого можно надеть крышку до срабатывания защелки

  10. На этом процесс, как заменить на триммере леску, завершен, и при необходимости можно подрезать только концы (если их длина не устраивает), и установить барабан в собранном виде на инструмент

С тем, как поставить барабан на место, никаких трудностей нее возникает. Есть и второй способ, как заряжать косильную оснастку в мотокосу. Чем отличается, и как проводится второй способ заправки лески на катушку мотокосы, выясним подробно.
