Как сделать светодиодный светильник своими руками

Необходимые материалы


Светодиодная матрица

Для создания ночника нужно приобрести светодиоды или матрицу из диодов. Количество выбирается в зависимости от личных предпочтений. Лучше покупать яркие разноцветные светодиоды. Сила тока каждого компонента не должна превышать 20 мА.

Также потребуется купить резисторы. Для создания схемы с последовательным соединением нужен 1 токоограничивающий резистор. Если схема последовательная, все диоды должны иметь одинаковый номинал. При электромонтаже параллельного соединения к каждому светодиоду подбирается свой резистор.

Также потребуется полупроводниковый диод и вилка для подключения к сети. В роли корпуса может выступать старый диск, бутылка и другие предметы из разных материалов. Корпус можно собрать самостоятельно.

Из инструментов необходимы пластиковая пластина, отвертки, ножик, термоусадочная трубка, паяльник, пассатижи.

Бра в стиле лофт

Следующий вариант – для настоящих мужчин. Так как для изготовления этого брутального светильника будут нужны стальные или медные водопроводные трубы, резьбовые фитинги, вентили и фланцы. Хотя дамы тоже вполне могут справиться с его созданием, если не побоятся испачкаться.

Медные трубы и фитинги

Для начала нужно придумать вид и форму светильника, определиться с количеством рожков и подобрать для задуманной конструкции нужные детали: сгоны, тройники, угольники, муфты и т.д. Лучше всего брать фитинги ½ или ¾ дюйма, а для крепления патронов использовать переходники на дюйм.

Ретро лофт бра

Бра из водопроводной трубы

Шаг 1. Подготовленные детали обезжириваем с помощью ацетона или уайт-спирита, насухо вытираем и просушиваем.

Следите, чтобы детали совпадали по резьбе

Шаг 2. Отрезаем провода нужной длины в количестве, равном числу рожков светильника.

Провода пропущены сквозь трубы

Шаг 3. Привариваем к сгону, который будет служить ножкой светильника, муфту для его крепления к стене.

Основание лампы

Вид снизу

Шаг 4. Скручиваем фитинги между собой в задуманной последовательности, наматывая на резьбу ленту ФУМ для прочности и ровности соединений.

Шаг 5. Пропускаем провода сквозь полости. Если бра будет состоять из нескольких рожков, лучше сделать это на начальном этапе сборки и развести их после присоединения тройника.

Патрон и лампа

Шаг 6. На концы каждой ветки последними прикручиваются переходники на больший диаметр трубы. Желательно сразу подобрать к ним подходящие патроны, чтобы потом не возникло проблем.

Шаг 7. Окрашиваем готовую конструкцию аэрозольной краской по металлу и оставляем для просушки.

Шаг 8. При желании декорируем светильник бронзовой или золотой краской, нанося её легкими мазками в одном направлении и растушевывая губкой.

Сборка светильника

Шаг 9. Зачищаем концы проводов, торчащих из переходников, и присоединяем их к патронам. Патроны в зависимости он вида и диаметра можно вкрутить или вклеить в резьбовую часть переходников.

Шаг 10. Вкручиваем лампочки, вешаем бра на стену и соединяем провода наружной проводкой с выключателем.

Бра из водопроводных труб

Видео – Светильник в стиле ЛОФТ

По этому же принципу можно сделать не только бра, но и настольные или потолочные светильники.

Светильник-настольная лампа

Потолочный светильник-люстра

Как сделать каркас для абажура

Обычно абажур состоит из двух металлических колец, соединенных между собой перемычками (от 3 шт). Форма у каркаса может быть трапециевидная, цилиндрическая или фигурная.

Надо отметить, что конструкция для абажура подвесной люстры немного отличается от конструкции абажура настольного светильника, но в любом случае всегда присутствует еще одно внутреннее кольцо, через которое вдевается либо патрон, либо шнур от люстры.

Для работы с проволокой понадобятся кусачки и круглогубцы (для того, чтобы сделать аккуратную петлю для сцепления проволоки между собой.

Сделать выкройку для абажура можно так:

Итак, каркас для будущей лампы готов и предстоит выбрать самое важное — декор светильника и материал, с которым работать. Предлагаем несколько вариантов изготовления абажура своими руками

Абажур из лоскутов ткани

Для изготовления такого абажура понадобятся следующие материалы и инструменты:

  • два отреза ткани разной расцветки;
  • каркас для абажура (купленный или сделанный самостоятельно);
  • нитки с иголкой;
  • ножницы.

Как выбрать покупной ночник

Если нет возможности самостоятельно сделать светильник для дома, его можно купить в магазине. Ассортимент предлагаемых товаров широк, но нужно уметь разбираться в характеристиках.

Не следует брать слишком дешевые модели. Они изготавливаются из некачественных материалов и могут быть небезопасными. Также не следует брать слишком яркие приборы с неоновой расцветкой. Они обычно делаются из вредных материалов.

Для детской комнаты подойдет лампа в виде игрушки, солнышка, звезды, сказочного персонажа и другой оригинальной формы. Лучше брать прибор из качественного пластика и дерева. Также подойдет прочный ночник из оргстекла и светодиодов.

По цвету лучше брать белый ночник. От него не будут уставать глаза, и он удачно впишется в любой интерьер помещения. Его можно установить как в детской, так и в ванной комнате.

Ночник – осветительный прибор, используемый как по прямому функциональному назначению, так и в качестве дополнительного элемента декора. Трудно переоценить роль данных светильников в формировании дизайна спальни, комнаты отдыха. В магазинах, на рынках электротехники можно отыскать разнообразные модели, но все они в определенных аспектах будут напоминать друг друга. Если хотите проявить фантазию и оригинальность, то создайте ночник из светодиодов своими руками.

Изготовить осветительный прибор для украшения спальни можно из подручных материалов, включая CD-диски, картонную или обычную бумагу, капроновые нити, листы фанеры, стеклянные или пластиковые бутылки и т.д. Вариантов настолько много, что уместить все в одной статье не выйдет. Акцент делается на светодиодных светильниках, поэтому устройства получаются менее энергоемкими и максимально безопасными.

↑ А теперь фотки:

Ну это понятно, кто и где

Это увеличено, сам БП светодиодов, из надписей понятно где только питание подать, а вот где точки LED_EN и LED_PWM не понятно, что меня и сбило с толку, да и что на них подавать тоже было загадкой.

А это вторая плата на ней эти точки уже понятно где, но как быть с управлением….

Это у другана в багажнике авто, ему рассеиватели зафиксировал металлизированным скотчем, видно по краям.

А вот свежая матрица, платка маленько другая.

Надписей практически нет, но понять уже можно на предыдущем опыте.Тут я диод после предохранителя припаял, что не правильно, но физически крепче.

Конструкция светодиодных люстр и визуальный осмотр

Светодиодные подвесные светильники, работающие от пульта дистанционного управления, появились сравнительно недавно. Их устройство знакомо далеко не всем, поэтому вкратце рассмотрим конструкцию приборов.

В самой простой комплектации люстра на светодиодах состоит из корпуса (металлического, пластикового, стеклянного), блока с регулятором (драйвера). Последний элемент используется как выпрямитель напряжения, на нем размещают клеммы и зажимы, к которым подводится питание от промышленной сети. Проводами блок питания соединен с лампами.

Изучите конструкцию устройства, используя приложенную к нему инструкцию, чтобы разобраться, где находятся блоки управления. Они могут устанавливаться как внутри, так и снаружи изделия.

Ремонт люстры без пульта ДУ намного проще. В таком приборе установлен диод или диодный мост с электролитами и резисторами. Также есть катушка с обмоткой для уменьшения пульсации.

Чтобы правильно отремонтировать уличный или внутренний светильник, соблюдайте пошаговую инструкцию:

  1. Снимите прибор с потолка или стены и удалите крышку корпуса.
  2. Изучите электронную схему, чтобы разглядеть видимые дефекты (либо подтвердить их отсутствие). К таковым относятся обрывы проводки.
  3. Удалите плафон и другие декоративные украшения оборудования, выкрутите светодиодные лампочки, если они используются.
  4. Изучите цоколь на предмет наличия прогоревших мест. Для зачистки можете использовать обычный нож.
  5. Заново выполните скрутки, подтяните все винты на крепящихся к плате элементах. При отсутствии видимых дефектов изучите непосредственно лампу.

Выбор светодиодной ленты

Итак, длина люминесцентного светильника 30 см, потребляемая мощность 8 Вт. Для того чтобы яркость света была достаточной, чтобы нормально работать за письменным столом, необходимо правильно подобрать саму ленту.

Во-первых, необходимо отметить, что светодиодная лента – это, по сути, плато гибкого типа, на котором установлены светодиоды и резисторы (токоограничивающие).
Во-вторых, обратите внимание на ее технические характеристики, особенно это касается яркости горения диодов. Оптимальный вариант: 780-900 Lm/м.
В-третьих, подогнать под размер светильника саму ленту не проблема

Она подрезается по участкам, которые на ней обозначены. В других местах резать нельзя.
В-четвертых, на обратной стороне ленты нанесен клеящийся слой, так что закрепить ее на поверхности светильника будет просто.


Место для отрезания светодиодной ленты

Настенный комнатный светильник

Для второго светильника нам опять понадобится немножко алюминия. Это идеальный материал для светильников из светодиодной ленты.

Во-первых, он легкий. А во-вторых, хорошо отводит тепло. Именно перегрев является главным врагом светодиодов.

Как и ранее, используя канцелярский нож или ножницы по металлу, вырезаете широкую полоску (размером примерно 10*30см) из цельного куска.

Кроме цельного алюминия понадобятся маленькие уголки. Отрезаете два коротких отрезка длиной около 5см и просверливаете в них отверстия.

Два маленьких d-4мм для крепежа и большие 8-10мм под штекеры питания (на одном уголке) + под переключатель (на другом).

Диаметр подбирайте сообразно размерам разъемов. Вставляете два штекерных разъема и соединяете их контакты параллельно между собой как на фото выше.

Чтобы закрепить все это дело к алюминиевому листу, воспользуйтесь шестигранными муфточками с внутренней резьбой или удлиненными гайками.

Один уголок прикручиваете сверху листа, другой снизу.

Провода питания выводите наружу с другой стороны.

В итоге вся схема подключения будет выглядеть следующим образом:

Светильник эко-направления

Материалом для мачты светильника служит деревянный брус размером 20 х 25 мм, длиной 1 м. Распиливается на 4 различные по длине части: 500, 250, 150, 100 мм. В торцах делаются закругление, специальные запилы – углубления, и просверливаются отверстия.

В каждой планке посередине делаются отверстия по диаметру используемого электрического кабеля. Готовится основание. Для этого берут доску любого произвольного размера, чтобы конструкция была устойчивой.

Это обеспечит надежность конструкции. Интересным вариантом могут быть соединенные между собой старые книги, установленные на основу. В центре делается отверстие, через которое пропускается штанга. После этого крепится плафон с патроном.

Желательно, чтобы он был в изоляции, на которой нет заводской маркировки. Чтобы он не висел, пропускается через отверстия в планках. Выключатель может быть двух вариантов: установленный непосредственно на проводе или закрепленный на основании. На свободном конце устанавливается вилка.

Простейший способ проверить цепь светодиодов лампы

Рассмотрим самый легкий метод проверки цепи светодиодов. Для начала зафиксируйте лампу, используя обрезанную пластиковую бутылку с меньшим диаметром. В нее и вставляется лампа. Для подачи питания воспользуйтесь вспомогательным блоком питания (в том случае, если речь идет об устройстве на 12 или 24 В).

Важно, чтобы лампа в этот момент была подключена к сети. Как только вы замкнете контакты на сгоревшем светодиоде, прибор загорится

Если этого не произойдет, то, возможно, перегорело более одного диода.

Продолжите визуальный осмотр схемы и ищите места прогаров, вздутые конденсаторы, изучите каждую дорожку на плате. При обнаружении оборванных контактов выполните пайку. Если цепь состоит из 10 и менее элементов, то ни в коем случае не заменяйте сгоревший светодиод проводом или перемычкой. Это может привести к перегрузке катушек и сгоранию диодов.

Самодельный рассеиватель

Следующее что вам понадобится — это фольга. Она продается в рулонах для запекания.

Разматываете рулон и аккуратно заминаете фольгу по всей площади, чтобы получилась максимально мятая, шершавая структура.

Чтобы случайно не проделать дырку ногтями, одевайте перчатки.

После этого фольгу нужно наклеить на большой кусок картона. Возьмите его из-под какой-нибудь коробки от телевизора или другой бытовой техники.

Только не разглаживайте фольгу при наклеивании

Очень важно сохранить грубую текстуру поверхности

В конечном итоге у вас должен получиться вот такой квадрат. Размеры квадрата должны совпадать с размерами двух уголков, подготовленных ранее.

По краям этого картона с фольгой, на болты с гайками крепите алюминиевые уголки с трубками.

Это будет заготовка под корпус светильника.

Светильник из пластика

Из пластиковых емкостей разного объема легко получается самодельная люстра. Для основы нужно взять бутылку объемом 5 литров. От нее отрезается дно. Затем на поверхности рисуются кружки диаметром 1,5 см.

От бутылок для декора отрезается донышко и вся поверхность нарезается ножницами на полосы шириной 0,5 — 1 см, затем над зажженной конфоркой нагревается заготовка. Под действием тепла полосы будут приобретать хаотичный вид.

Затем в 5-ти литровую емкость с отверстиями вставляют заготовки, а с внутренней стороны накручиваются крышки. Затем сквозь большое горлышко продевается провод и устанавливается плафон. Для такого плафона нужно использовать энергосберегающую лампу.

Основание светильника

Переходим к схеме подключения и проводам. Чтобы светильник имел возможность регулировки яркости, понадобится вот такой диммер на 12V.

Куда его спрятать и за что закрепить? Для этого сделаем специальные ножки.

К диммеру предварительно припаиваются два провода питания со штекерным разъемом и два свободных проводка, которыми мы в дальнейшем и подключим светодиодную ленту.

Сам диммер будет замурован в раствор цемента (не удивляйтесь, далее все увидите). Поэтому его нужно как можно лучше изолировать, обмотав липкой лентой.

Для большей надежности контакты на плате можно залить клеевым пистолетом.

Ножки светильника делаются из двух небольших пластиковых коробочек.

Помещаете внутрь одной диммер, выводите два провода наружу, а разъем питания плотно приклеиваете к одной из стенок.

Чтобы это место не забилось раствором, отверстие лучше чем-нибудь закрыть.

После этого заливаете всю коробку цементом. Убедитесь, чтобы нигде не осталось никаких пустот и цемент плотно заполнил весь контейнер.

Пока раствор не схватился и не застыл, помещаете в середину коробочки один из концов алюминиевой полосы.

Чтобы она надежно сидела внутри и потом не выскочила наружу, закручиваете на конце еще пару винтиков. Они увеличат сцепление.

Для придания дизайнерской формы всей конструкции, разместите сверху раствора несколько камушков.

То же самое проделываете со вторым концом алюминия, только без всяких проводов и диммеров.

Как только цемент застынет удалите пластиковую форму.

Для придания камушкам гальки глянцевого вида нанесите на них немного лака или краски. Они будут выглядеть так, будто их только что достали из моря.

В итоге у вас должны получится довольно увесистые ножки светильника. С разъема питания не забудьте убрать заглушку.

Чтобы ножки не царапали стол, снизу приклейте четыре прорезиненные подложки.

Общий вид светильника будет выглядеть следующим образом.

Далее наклеиваете светодиодную ленту на внутреннюю сторону алюминиевой шинки.

Для такого светильника используйте только качественную ленту без эффекта мерцания и с хорошими параметрами CRI>90.

Когда лента наклеена, можно припаять к ней два свободных проводка от диммера.

Не перепутайте полярность выхода плюс и минус.

Подключаете блок питания через разъем в ножке и регулируете яркость. Как видите, светильник выглядит очень круто.

Все что находится под такой настольной “лампой” будет освещаться мягким светом, практически без теней.

Такая подсветка очень приятна для глаз и обеспечивает фантастическую видимость.

Как сделать своими руками

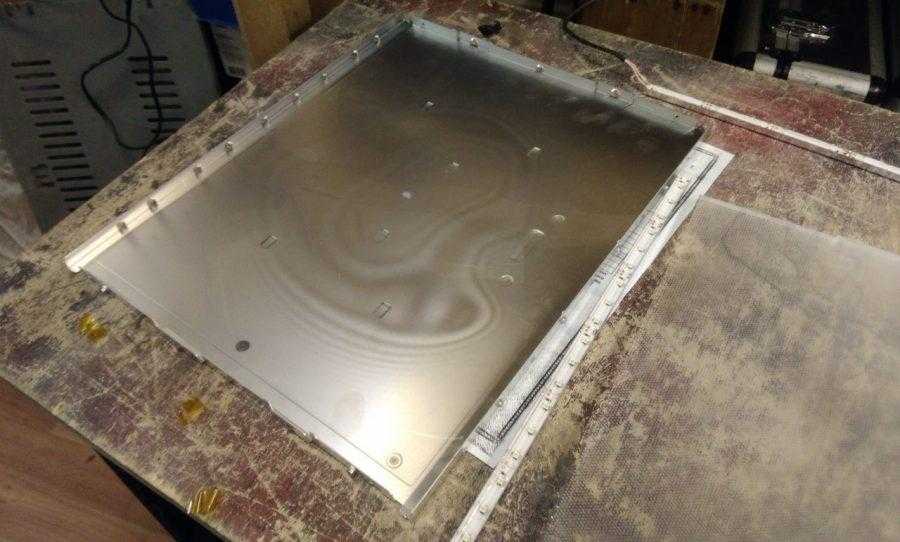

Если в качестве основы берется старый монитор от компьютера, его разбирают, вытаскивают матрицу и защитную пленку. Затем освобождают основу экрана, приклеивают на нее порезанную по размеру светодиодную ленту. Самый удобный способ фиксирования ленты – усадка ее на термоклей.

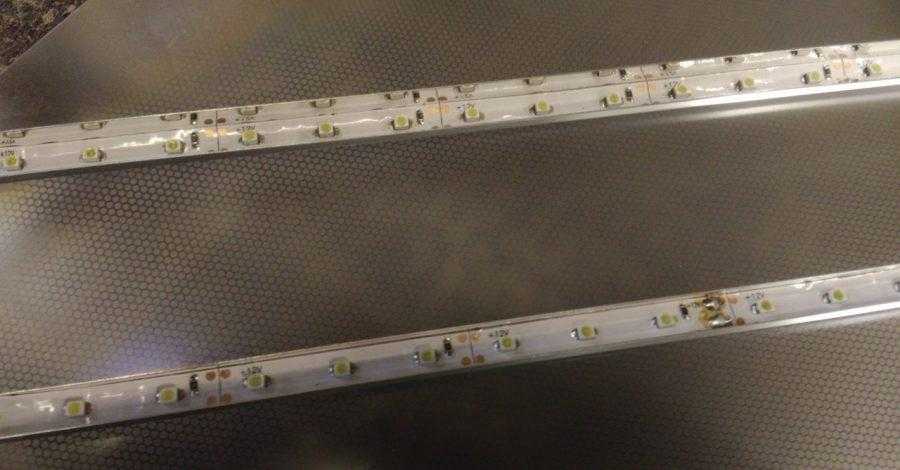

Далее на матрицу монитора припаивают концы отрезков ленты параллельно «плюс» к «плюсу», «минус» к «минусу». Провода выводят наружу с обратной стороны корпуса и подключают к аккумулятору или к постоянному источнику питания.

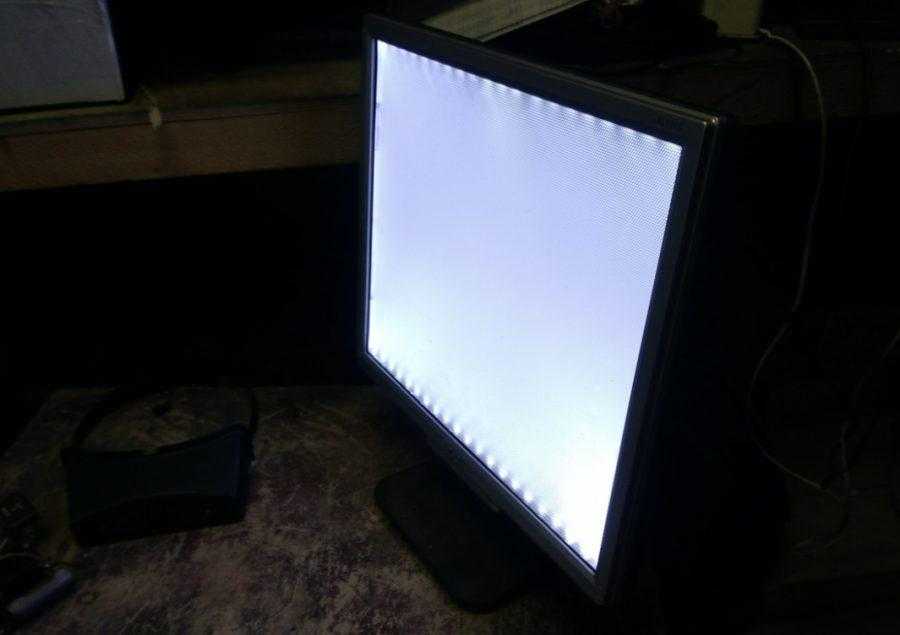

После проверки работоспособности собирают корпус, накрывая экран со светодиодной лентой защитной пленкой от старого монитора. Края светильника можно задекорировать профилем ПВХ.

При наличии специального крепежа новое устройство монтируется на стену или потолок. Его также можно поставить на рабочий стол, используя в качестве подставки ножку от корпуса монитора. Кстати, яркость светильника будет зависеть от мощности светодиодной ленты

Вот почему важно при выборе не прогадать с яркостью

Когда для светильника используется матрица ноутбука, то сначала снимают защитную пленку с задней панели, где расположен управляющий контроллер и драйвер, и проверяют работоспособность с помощью электрического тестера.

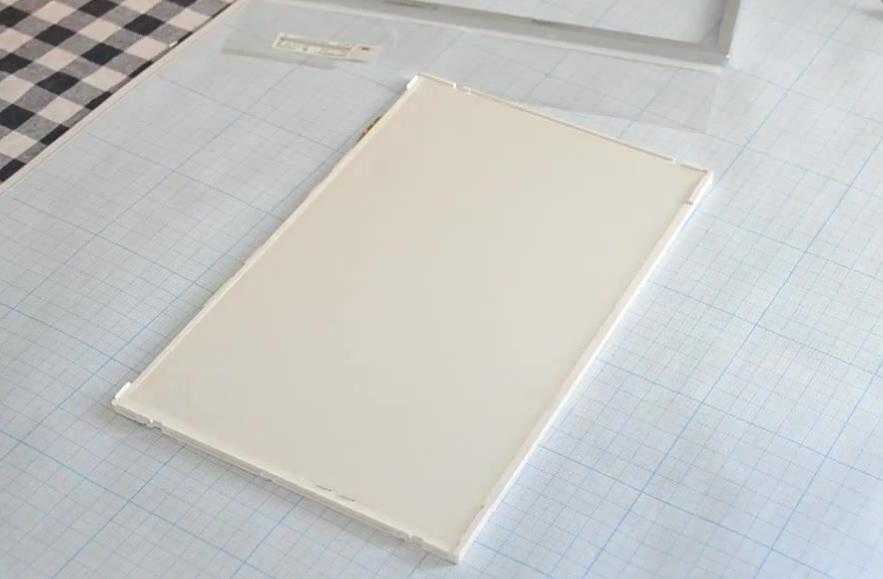

Если свет загорается, разбирают экран: снимают рамку; отсоединяют с помощью канцелярского ножа матрицу; откладывают в сторону светорассеивающие пленки вместе с рассеивателем из органического стекла, который подсвечивается от светодиода.

Дополнительно понадобится поляризационная пленка, которую можно снять с этой же матрицы, позаимствовать с другого устройства или купить новую.

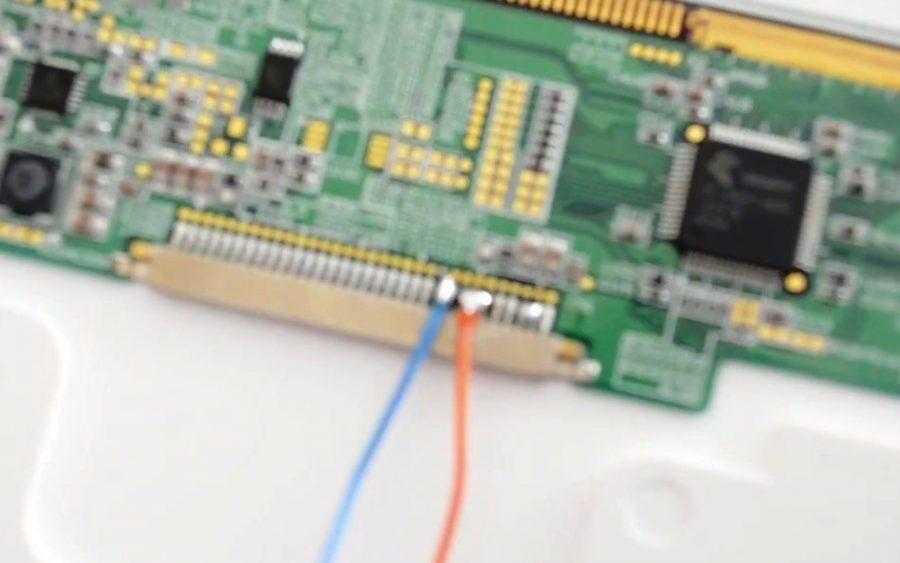

Далее с помощью тестера определяют «минус» и «плюс» на плате контроллера, припаивают провода и проверяют работоспособность конструкции.

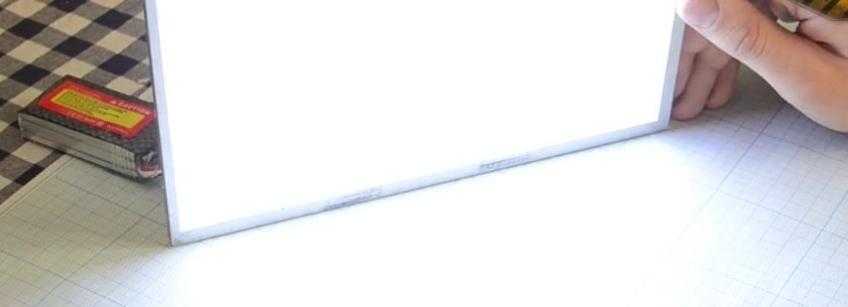

После удачного тестирования собирают светильник: последовательно укладывают на стекло рассеивателя пленки, накрывая сверху поляризационной пленкой и стеклом. Теперь светильник готов. Его можно использовать по назначению.

Самое слабое место современных гаджетов – матрица экрана, которая выходит из строя при механических повреждениях шлейфа. Мониторы компьютеров работают дольше, однако морально устаревают и в ожидании лучших времен пылятся в углу.

В эти ненужные вещи можно снова вдохнуть жизнь. А для этого надо уметь пользоваться паяльником и немного разбираться в схемах контроллеров.

Как отремонтировать потолочный или настенный светильник?

Внимание
Светодиодные люстры и светильники выходят из строя аналогично приборам с лампами накаливания.

Встречаются следующие виды поломок:

  • полностью или частично погасли диоды;
  • появилось кратковременное мигание;
  • прибор самопроизвольно отключается и включается.

Основные причины поломок:

  • некорректные условия эксплуатации;
  • перегрев (иногда диоды нагреваются до 50 градусов и выше, поэтому элементы выгорают);
  • перенапряжение сети или пробой конденсатора (перегорание).

Как отремонтировать:

  1. Выясняется причина поломки. Нужно снять люстру с потолка или светильник со стены и использовать отвёртку (крестообразную или с плоским концом) для разбора. Могут понадобиться ещё клещи, пинцет, мультиметр, изолента. Этими инструментами можно проверить исправность контактов.
  2. В разобранном устройстве необходимо тщательно рассмотреть плату на предмет видимых дефектов драйвера, обрыва проводов, других компонентов электросхемы.
  3. Если на цоколе лампы или на самих диодах есть подгоревшие места, обнаружены дефекты драйвера, ремонт предполагает либо замену повреждённого элемента, либо спаивание разорванных контактов.
  4. Если причина поломки не выявлена, то рекомендуется провести проверку работоспособности цепи светодиодов.

отдельная статья

Схемы подключения светодиодных светильников

Светодиодный светильник своими руками подключается к сети электропитания двумя способами. Первый способ подразумевает использование драйвера в качестве источника питания, а второй – блок питания.

Если требуются автономность и мобильность, вам нужен светильник на батарейках. В таком случае в корпусе устройства должен быть отсек для элементов питания. Лучше применить рамку от старого нерабочего электроприбора, используя посадочные места под батарейки.


Самодельный светильник на светодиодах. В качестве элемента света – светодиодная лента. Источник питания – блок питания постоянного напряжения.

Драйвер

Светодиод является нелинейной нагрузкой, его электрические параметры меняются в зависимости от условий работы. При использовании драйвера не требуется применение токоограничивающего резистора, все драйвера имеют заводское значение по силе тока, по этому показателю подбирается количество светодиодов в цепи.

В зависимости от диапазона напряжения, в котором работает драйвер, подбирается количество светодиодов, которые соединены последовательно, таким образом, подключение осуществляется параллельно последовательным методом.


Блок питания постоянного напряжения.

Особенность драйвера — он всегда выдаёт одинаковый ток с выходного фильтра вне зависимости от величины и колебаний входного напряжения. Изготавливают их на базе транзисторов либо микросхемы.

Блок питания

Блок питания имеет только расчетное напряжение на выходе, розжиг светодиода осуществляется благодаря включению в цепь резистора, который предохраняет светодиод от перегорания. Когда перегорает резистор, светодиоды, установленные в модуле, могут полностью выйти из строя.

Если вы не хотите рассчитывать цепь с драйвером, то лучше используйте блок питания и светодиодную ленту

В таком случае необходимо обратить внимание на мощность ленты и блока питания, создав запас 20% в пользу блока питания


Драйвер для питания светодиодной линейки.

Драйверы используются только для подключения светодиодов и являются основой всех светодиодных ламп

Важно отметить, что драйвер рассчитан на работу в определенной цепи, в качестве источника питания с другими светодиодами он не подойдёт. К блоку питания можно подключить любые светодиоды, главное чтобы в цепи был установлен токовый резистор, а потребляемая мощность светодиодов не превышала пиковое значение мощности блока питания

Использование резисторного сопротивления

У светодиодов существует одна негативная особенность – пульсация (регулярное мерцание). Чтобы побороть этот фактор и сделать свет более мягким, необходимо использовать дополнение в схеме электропитания.

Для этого используются сопротивление и конденсатор. Светильники, оснащенные дополнительным сопротивлением, имеют более мягкий свет, это благоприятно сказывается на органах зрения человека.

Реализовать данную схему сможет даже начинающий мастер. В цепь с последовательно соединёнными светодиодами устанавливается дополнительное сопротивление на 8-12 кОм.

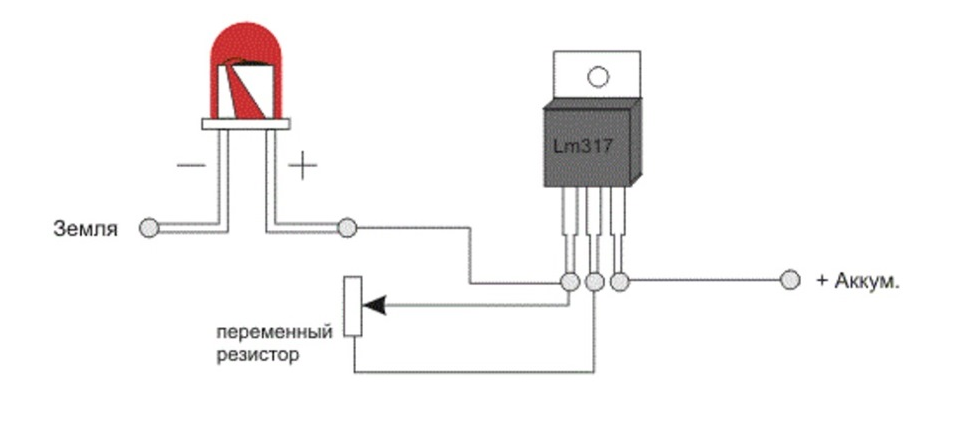

Для смягчения света используется схема подключения с линейным стабилизатором.

Как сделать лампу из ленты своими руками: схема и фото

Подготовка материалов и деталей

Понадобятся следующие инструменты и материалы:

  1. Готовая плата или каркас, изготовленный из теплоустойчивого материала (не металл), не проводящего электрический ток.
  2. Декоративные элементы.
  3. LED-лента.
  4. Паяльник.
  5. Пинцет.
  6. Блок питания.
  7. Конденсатор, ёмкость и напряжение которого должны соответствовать электросхеме, используемой в устройстве, и количеству использованных в этой электросхеме LED-элементов.

Совет
Паять ленты можно паяльником или специальными коннекторами. Паять с кислотой строго запрещено, так как это может привести к порче элементов или короткому замыканию.

Выбор ленты

Популярны следующие виды диодов:

  • SMD 3528 — высокая яркость, так как на одном погонном метре ленты используется от 60 до 240 близко расположенных друг к другу световых элемента.
  • SMD 2835 Premium — меньше яркости, но такое же плотное расположение элементов (60-120 диодов на один погонный метр). Такая лента может нарезаться небольшими отрезками по 5 см. Можно создавать точечное освещение или подсвечивать небольшие предметы интерьера.
  • SMD 3014 – аналог предыдущей модели.
  • SMD 5050 — популярная модель с умеренной ценой, где на одном погонном метре располагается 30–120 элементов.

Пометка «IP» говорит о том, насколько плата защищена от пыли и влаги:

  • IP 44 — хороший уровень защиты защита от пыли, грязи.
  • IP65 — защита от пыли и влаги в условиях низких температур с сохранением эластичности.
  • IP67 — есть защитное покрытие — силиконовая трубка.
  • IP68 — высокий уровень защиты. Защитное покрытие — двухслойная силиконовая трубка с наполнителем.

Особенности и этапы выполнения монтажных работ

Как собирать:

  1. Блок питания для понижения напряжения размещают на максимально близком расстоянии к диодам. Чем длиннее проводка, тем больше напряжения теряется, что снижает уровень освещения.
  2. Если платформа металлическая, то между лентой и светодиодами прокладывается слой изоляции.
  3. Если лента для светодиодной люстры, изготавливаемой своими руками, подключается через конденсатор к сети 220 В, то потребуется покрыть её двумя слоями силиконового герметика. Выполнять любые монтажные операции с такой платой нужно при полном отключении напряжения.
  4. При подключении собственноручно изготовленного бра или люстры лучше использовать многожильную проводку. На одном конце провода размещается наконечник с сечением 0,75 мм и соединяется с контроллером, а другой припаивается к концам светодиодной платы.

Как сделать из светодиодов источник света

Важно провести подключение правильно. Светодиод легко пробивается обратным напряжением, возможно, не дотягивающим до прямого рабочего

Не ошибётесь, если станете длинную ножку прикладывать к положительной полярности батарейки (плоская сторона, помеченная крестом, проведена маркировка). Большинство светодиодов не допускает работы при напряжении выше 3 В. Чтобы сделать светильник из светодиодной матрицы на интерфейс USB, применяют ограничительные резисторы. Часть мощности теряется на активном сопротивлении. Подбор ведётся, исходя из двух противоречий:

  • Если номинал сопротивления слишком мал, сгорит светодиод. В силу законов физики напряжение делится пропорционально. Проще использовать переменный резистор и батарейку на 5 В, чтобы выбрать нужный номинал для шины USB. Для любителей расчётов приведем и пропорцию, по формуле идёт деление напряжения: U1/U2 = R1/R Где R1 – сопротивление резистора, а R2 – сопротивление диода постоянному току. U1 + U2 = 5 В. Последняя величина является переменной и находится из вольт-амперной характеристики. Нужно в рабочей точке разделить напряжение на ток. Характеристика приближённо представляет ветвь параболы.
  • Слишком большой величины резистор провоцирует немалые активные потери. Они прямо пропорциональны величине сопротивления. Чаще несколько светодиодов включается последовательно, потом уже следует резистор. Можем использовать меньший номинал. Сопротивления светодиодов складываются, и вместо U2 подействует уже сумма напряжений. Вероятность короткого замыкания исключена в каждом элементе по отдельности. Отсутствует опасность, что падёт больше напряжения, чем в начале эксплуатации. Если перегорает единственный светодиод, гаснет вся ветка. На лентах это три штуки.

Светодиоды разного цвета

Светодиоды редко замыкает: горение получается на p-n-переходе. Если расположен в толще полупроводника, то смысла нет, так как свечение невидимо, и полезной частью считается периметр. Устройство светодиодов:

  1. Внутри прозрачной колбы, часто состоящей сплошь из пластика либо стекла, расположен мост с разрывом.
  2. Половинки неравноценны. Большая находится примерно по центру «пули» и является катодом. Анод меньше и расположен на периферии.
  3. Над пропастью перекинута тонкая нитка. На кончике, крепящемся к катоду, образуется p-n-переход, просматривающийся со всех направлений. Тонкая жилка не помеха свободному прохождению света.

В силу подобного строения светодиоды плохо держат обратное напряжение. p-n-переход настолько мал, что легко пробивается. Почему нельзя сделать толще? Отсутствует смысл. Плохие условия охлаждения просто не позволяют проходить большому прямому току. Если повысить длины полупроводника, это вызовет повышение активного сопротивления, что закономерно повысит выделение мощности в рабочем состоянии. Диаметр p-n-перехода увеличить нельзя: резко падает КПД. Ну, а нить не должна быть толстой, чтобы не загораживать свет.

Выбирается середина между эффективностью и рациональностью. Если эксплуатировать светодиод при повышенном напряжении, то постепенно он станет тухнуть и сгорит. Расплавится материал p-n-перехода из-за плохих условий охлаждения.

Как сделать светодиодный светильник своими руками?

Перед установкой модуля в корпус светильника, необходимо убрать слой краски, для непосредственного контакта с металлом. Обводим пластинку из алюминия и шкурим этот квадрат.

Сверлим 2 отверстия для крепления пластины, подбираем пару болтов с гайками.

Перепаиваем провода питания, переносим с задней части на переднюю, чтобы они не мешали плотно прижимать.

Плату драйвера изолируем в целях предотвращения замыканий и соблюдения техники безопасности, ведь на ней 220 Вольт. Защитимся от поражений электрическим током при непосредственном прикосновении, и чтобы на корпусе не было фазы, если корпус металлический.

Смазываем дополнительно термопастой. У меня контакт с зашкуренным местом получился плохой, железо не очень толстое и деформировалось. Особенно когда кернил и сверлил. Пятно контакта проверяется по отпечатку пасты, чем больше, тем лучше. У меня получился контакт примерно на 30%, может и этого будет достаточно. Оказалось супруга во время приборки маленький пакетик с белым пластилином (термопаста) выбросила и мазать оказалось нечем. может хватит того, что осталось при разборке.

Ремонт светодиодных светильников своими руками

Чтобы вам было проще разобраться в конструкции светодиодного светильника, считайте, что он конструктивно аналогичен диодной лампе. Как правило, имеет те же недостатки:

  1. перегрев LED;
  2. плохой контакт пластины с диодами и радиатора;
  3. плохая сборка;
  4. блок питания с плохой стабилизацией тока;
  5. слишком маленькая система охлаждения;
  6. колба сделана из матового пластика с низкой светопропускаемостью.

Чтобы определить неисправный элемент своими руками, вам потребуется замерять напряжение на проводах, идущих к диодному модулю:

  1. если напряжение есть, значит неисправен один из диодов в последовательной цепи;
  2. напряжения нет, значит проблема в драйвере, источнике тока.

Если есть опыт то можно перепаять самостоятельно. Если опыта нет, то можно обратится к соседу или мастеру.
