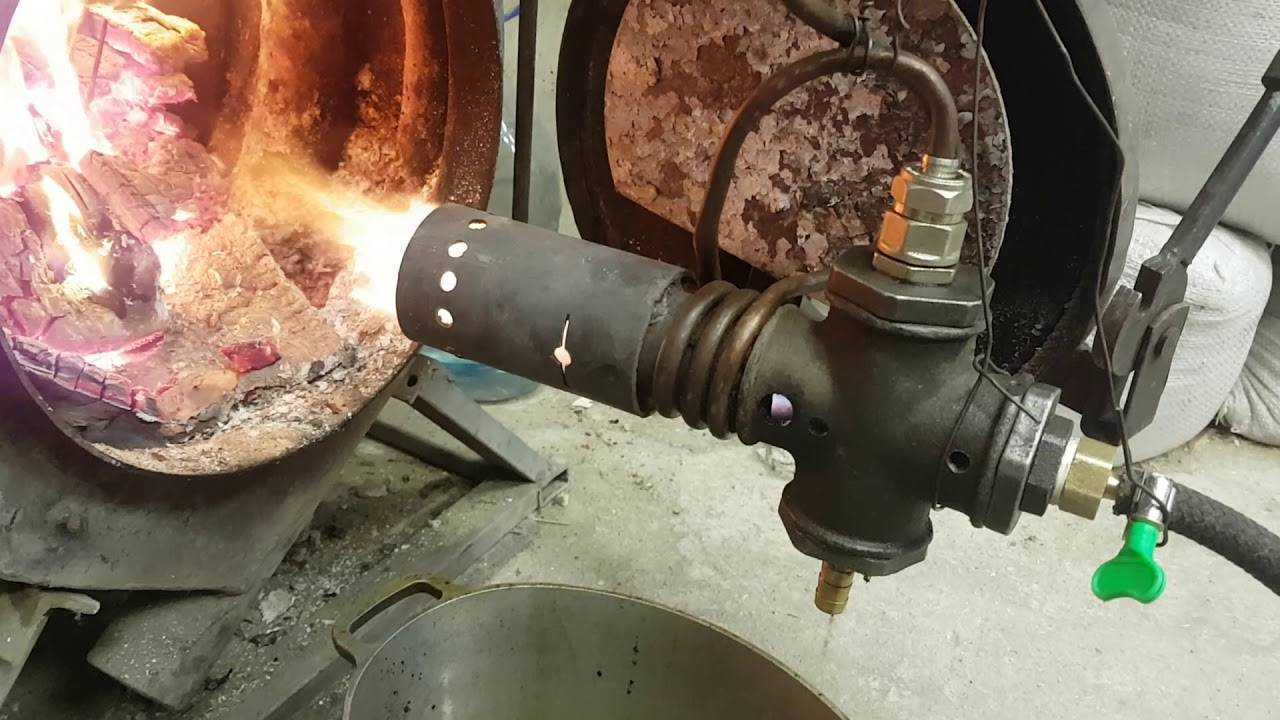

Горелка на отработке из паяльной лампы: видео инструкция по изготовлению своими руками

Газовая горелка своими руками: самодельная горелка для баллона из паяльной лампы. как сделать ее самому для пайки по чертежам?

Главная › Газификация ›

27.10.2020

Еще около десяти лет назад это приспособление применяли в каждом случае, если требовалось осуществить нагрев поверхностей или металла.

Это изделие очень часто использовалось на производстве, так как чаще всего ему не было замены.

Паяльной лампой пользуются в тех случаях, когда требуется произвести нагрев в отсутствии альтернативных источников тепловой энергии или при отсутствии возможности использования современной техники.

Паяльная лампа применяется для: разогревания жала паяльника, сварки металлических деталей до 1000 градусов, расплавления метала до 900 градусов, для снятия лакового покрытия, при разогревании замерших труб.

Чаще всего это устройство применяется в следующих ситуациях:

при отсутствии возможности в процессе работы использовать электрический паяльник, устройство позволяет прекрасно осуществить разогрев, как припоя, так и жала паяльника;
при необходимости проведения сваривания металлических заготовок из металлов, температура плавления которых является ниже 1000 градусов;
осуществить при необходимости расплавление металла имеющего температуру плавления ниже 900 градусов;
инструмент применяется при возникновении необходимости снятия лакового покрытия на поверхности предметов, изготовленных из металла;
при проведении разогрева и оттаивания замерзшей воды в трубах водоснабжения и канализации;
при необходимости проведения операции отогрева автомобильного двигателя.

В некоторых случаях паяльная лампа используется для ослабления болтовых и других соединений при осуществлении их разборки, в том случае если эти соединения заржавели. Помимо этого это устройство применяется в сельском хозяйстве при проведении забоя скота для проведения осмоления шкур животных.

Газовый горн

Газовый горн, сделанный своими руками, должен отличаться практичностью. Стенки его складываются из шамотного кирпича.

Порядок изготовления следующий:

Ведется подготовка огнеупорного кирпича.
Складываются стенки горна. Количество материала различное, в зависимости от сложности и размера корпуса.
При помощи ножовки идет обработка поверхностей.
Все элементы плотно подгоняются. Наличие щелей не допускается.
В передней части устанавливается порог.
Сзади прорезается прямоугольной формы отверстие. Оно служит как для вентиляции, так и для работы с длинными заготовками.
Сбоку, под газовую горелку, вырезается отверстие соответствующего диаметра.
Газовая горелка изготавливается из нержавейки. Это труба, заваренная с одного конца и с металлической сеткой на другом.

Такой горн имеет свои преимущества:

Печь конструктивно проще, чем угольный горн.
Простая подача топлива и несложная регулировка температуры.
Небольшой вес.
Невысокая себестоимость.

Существуют и другие разновидности газовых горнов, изготовленных из металла. Принципиальных различий между ними нет.

Рисунок 3: Чертеж горелки для газового горна

Восстановление работы насоса

Если во время работы появляется шипение или другие посторонние звуки, необходимо сразу выключить лампу, так как может быть нарушена работа насоса. В такой ситуации нужно восстановить стабильную подачу топлива. Для ремонта понадобятся инструменты:

Основные этапы

Сделать горелку или мини-горелку нетрудно по чертежам, как уже отмечалось, без самопроизвольного изменения параметров.

Корпус

Корпус, как правило, стальной. Для его изготовления подойдет латунный прут с шириной в 2 см. Из того же прута можно сделать рассекатель. Затем проделывается несколько отверстий, которые помогут сформировать циркуляцию кислорода в аппарате. Огонь, как известно, не существует без кислорода.

Таких отверстий должно быть 4: каждое около 1 мм в диаметре. Их проделывают в стержне рассекателя горелки. Дальнейший шаг – запрессование рассекателя в корпусе прибора. Внутренний фланец устанавливается с зазором в 0,5 см.

Эта щель впоследствии будет тормозить тот мощный поток газа, который подходит к запальнику.

Форсунка

Эта часть прибора обеспечивает подачу топлива из баллона наружу. Делают ее из металлического прута. В данный момент мастеру понадобится двухмиллиметровое сверло, чтобы в форсунке образовать глухое отверстие. А для перемычки потребуется четырехмиллиметровое сверло.

Затем на конец трубки приспосабливается шланг от редуктора, сделанный из тканевого или резинового специального материала. Закрепление же осуществляется хомутом путем применения обычной отвертки.

Сборка

Когда механизм точно закреплен верно, следует выставить в баллоне нужное давление, из него подать газ. Из шланга воздух после этого становится целиком вытесненным. Длина огня, если все детали расположены правильно, будет 40-50 мм.

Есть и другой изготовления и сборки горелки, в данном случае – миниатюрной. Это устройство удобно тем, что его легче сделать самому, и держать его в руках можно без страха обжечься.

То есть для тех, кто сомневается в своих силах относительно более сложного изготовления, и подходит этот вариант.

Что нужно для изготовления и сборки мини-горелки:

старая, вышедшая из строя газовая горелка;
тонкая медная трубка (10 мм);
медная проволока;
игла со шприца;
болт No 8.

А выполняется все так.

Сначала подготавливается трубка для горелки (используется напильник).
Форсунка выполняется из медицинского шприца.
Трубка соединяется с проволокой.
Соединяются 2 куска медной трубки.
Вставляется регулировочный болт.
Тестируется регулировка устройства.
Выполняется штатив для горелки.
Осталось проверить работоспособность прибора.

Из металлической трубы, из рукоятки от паяльной лампы и баллончика делают приборы на природном газе. Самодельный прибор подойдет для пайки меди, для ремонтных кровельных работ, для опаливания нужных деталей конструкций.

Варианты самодельных горелок

Мы с вами уже знаем, что одним из главных элементов устройства является вентиль. Мощные крупногабаритные модели должны быть оборудованы вентилями промышленного типа. Эти вентили можно купить, а можно использовать старые экземпляры при сохранении целостности условии полного отсутствия утечки газа.

При таких габаритах используют стандартный 50-литровый газовый баллон, оснащенный угловым вентилем и редуктором.

Горелка с вентилем ВК-74

Баллон и газовая горелка.

Главное, что нужно запомнить: этот вентиль нужно использовать только для регулирования пламени. Останавливать поток газа нужно только на самом баллоне. ВК-74 – вентиль кислородного баллона, к которому крепится рукоятка с подключенным шлангом от баллона. К вентилю также прикручивается колпачок с отверстием для жиклера, здесь можно элемент от паяльной лампы или газовой плиты. К колпачку приваривается сопло из тугоплавкой стали на двух проволоках.

Для того, чтобы в зону горения поступал воздух, расстояние между колпачком и соплом должно быть не меньше 15-ти мм. Положение сопла определяется проволочными держателями, чтобы пламя горелки проходило точно по центру. Как зажигать пламя: медленно открывать вентиль, поднеся зажженную спичку к соплу. Пламя регулируется вентилем.

Горелка, переделанная из ацетиленового газореза

Самодельная газовая горелка отлично делается из ацетиленового резака, у которого вышел из строя краник для подачи кислорода. В данном случае в переделке нуждается смесительная камера: из нее нужно все удалить, чтобы она стала легче, это касается также крана и кислородного ствола. Оставшееся отверстие нужно запаять.

Редукторный шланг от баллона нужно присоединить к штуцеру. Для удобства работы на смесительной камере с помощью накидной гайки устанавливают наконечник под углом в 45°. Сопло приварить к фланцу, который затем приворачивается на резьбу наконечника. Сопло делаем так же, как в первом варианте с вентилем ВК-74.

Газовая мини горелка

Чертеж газовой горелки.

Это называется «мелкой» работой – например, ювелирная. В таком режиме удобнее всего со специальным мини-аппаратом. Такая газовая горелка из подручных материалов делается очень просто. Главный элемент в ней – игла для накачивания мячей. С этой иглой нужно поработать: сначала произвести отверстие в виде пропила примерно посередине или немного дальше. На некоторых экземплярах игл такие отверстия уже есть, тогда радуемся и продолжаем работать дальше.

Берём еще одну иглу, на этот раз от шприца, сгибаем ее под углом в 45°. Конец иглы следует заточить, чтобы ее острый конец превратился в срез под прямым углом, и игла стала похожа на узкую металлическую трубочку. Вставляем шприцевую иглу в иглу от мяча так, чтобы оба ее конца вы ступали из большей иглы. В таком положении иглы нужно припаять друг к другу. После этого к основанию игл подсоединяем капельницы с зажимами для их регулирования.

Зажимы должны быть расположены максимально близко к иглам и скреплены друг с другом – они будут нести функцию вентилей, то есть регулировать подачу газа и атмосферного воздуха. После подключения источника газа ваша горелка будет к работе готова. При всей простоте и компактности вы сможете получать на ней температура до 1000°

И не забываем технику безопасности, с этой малышкой нужно работать очень осторожно

Плюсы и минусы горелки Бабингтона

Особенность этого типа горелочных устройств состоит в том, что их позитивные и негативные стороны уравновешивают друг друга. Как вы уже могли догадаться, главное преимущество – использование тяжелых видов жидкого топлива любого качества. Даже при большом количестве примесей в отработанном масле самодельная горелка с воздушным наддувом будет исправно функционировать (в отличие от других печей, сделанных для использования подобного горючего).

Не помеха и наличие в отработке воды или автомобильного антифриза (в разумных пределах), хотя небольшие сбои могут иметь место. Дело в том, что сила поверхностного натяжения воды выше, чем у жидких углеводородов. Соответственно, пленка из отработки легче отрывается от рабочей поверхности под воздействием воздушного наддува в горелке Бабингтона. Если в масле имеется немного воды, то последняя практически не попадает в зону горения, а стекает вниз, в отстойник.

Другой приятный для пользователя факт – большой выбор используемых видов жидкого горючего. Правда, при переходе с одного на другое придется перенастраивать горелку по дозировке топлива и воздуха. Вот перечень этих видов:

отработанные масла и ГСМ любого происхождения и вязкости – из автомобилей, станков и прочих машин и механизмов;
солярка и биодизель;
свежие, старые и перегоревшие растительные масла;
мазут;
светлое печное топливо, керосин.

Теперь о недостатках, коих тоже хватает:

Масляная горелка Бабингтона — устройство относительно простое. А вот система дозированной подачи и стока горючего выйдет посложнее. В схеме участвует 2 емкости, насос и топливный тракт с регулировкой интенсивности горения

Важно обеспечить качество соединений, иначе масло начнет подтекать.
При использовании жидких видов топлива, особенно отработки, в котельной редко бывает чисто. Надо понимать, что грязь и запахи в помещении топочной неизбежны

Недостаток проявляется в процессе настройки горелки Бабингтона для совместной работы с самодельной печью или котлом. Сюда же относится перенастройка оборудования для перехода с отработки на дизельное, мазутное или растительное топливо.
Изредка при работе горелки возникают сбои из-за того, что засоряется сопло, точнее, крошечное отверстие для воздуха. Скорее всего, причина кроется на стороне компрессора. К примеру, изношенность поршневой группы приводит к попаданию масла из картера в сопло и может стать причиной сбоев.

Отдельно стоит упомянуть о мерах пожарной безопасности. При выполнении работ, связанных с установкой масляного горелочного устройства, рекомендуется держать под рукой огнетушитель. Последний должен постоянно находиться в помещении котельной.

Бензиновые горелки для пайки и всё, что с ними связано

Аппарат бензиновой пайки (плавки) предназначен для образования бензовоздушной горючей смеси. Бензиновая горелка для пайки и плавки металла работает на бензиновой смеси. Такие горелки могут порадовать удобной регулировкой пламени при помощи поворотного крана, расположенного на ручке.

Преимущества аппарата

Преимущества:

Аппарат портативен;
Небольшая масса аппарата;
Удобство использования;
Качественный результат по окончании пайки (плавки).

Устройство газовой горелки

Составные части:

Бензиновый бачок;
Воздушный компрессор;
Бензиновые шланги;
Горелка.

Обратите внимание на то, что горелки и шланги, как правило, в комплект аппарата для бензиновой пайки не входят. В связи с этим, покупка данных элементов производится отдельно

Бензиновая горелка для пайки своими руками

Приобретение готовой газовой горелки не всегда возможно (по различным причинам). В таком случае полезно будет знать, что изготовить бензиновую горелку для пайки можно самостоятельно. Отметим, что самодельные бензиновые аппараты ничуть не хуже покупных. Аппарат, выполненный своими руками, такой же результативный.

Если к носику бензиновой горелки поднести спичку в зажженном состоянии, вы сможете увидеть моментально вспыхнувший огонь. Устойчивое сгорание бензина будет продолжать в течение пяти минут (+/-2 минуты). Температура пламени на его кончике будет достигать более 1000° С.

Отметим, что подобной горелкой можно без особого труда плавить твердые припои, производить термическую обработку мелкого инструмента, плавить различные металлы, припои, и даже размягчать стекло.

Многие детали газовой самодельной горелки изготавливать не придется, так как их можно позаимствовать из других вещей. Например, такие самодельные детали, как резиновая груша, можно выполнить из пульверизатора.

Устройство самодельной горелки содержит:

Корпус;
Втулка с крючком;
Трубка;
Упор;
Ручка;
Резиновое кольцо;
Воздушный шарик;
Ручка;
Резиновая груша;
Наполнитель.

Изготовление:

Корпус горелки можно выточить на токарном станке

В качестве материала для изготовления этой важной детали может быть использована сталь любой марки Стоит обратить внимание на то, что корпус детали составной (один торец открыт, а другой – закрыт пробкой). В пробке есть отверстие, диаметр которого составляет на 0,1 миллиметра больше наружного диаметра трубки При помощи этого качества корпус может перемещаться по трубке достаточно туго, при этом сохраняя герметичность. Внутри корпуса необходимо установить кольцо из металлической сетки и шлаковаты

Внутри корпуса необходимо установить кольцо из металлической сетки и шлаковаты

Далее необходимо изготовить втулку с крючком и упор

Внутри корпуса необходимо установить кольцо из металлической сетки и шлаковаты. Далее необходимо изготовить втулку с крючком и упор

Для этого можно использовать стальной лист. Ручка горелки, без которой не обходится бензиновый аппарат, вырезается из бука или дуба. Отверстия под трубки (2 шт.) высверливаются очень аккуратно. Таким образом, оси отверстий должны выйти строго параллельными. Готовая ручка обрабатывается наждачной бумагой, после чего покрывается несколькими слоями бесцветного лака. Далее необходимо, чтобы конец трубки, который пропущен внутрь корпуса, образовал форсунку. Если есть твердый припой ПМЦ-54 (отлично схватывается со сталью), постарайтесь запаять им конец трубки, после чего просверлить по оси трубки отверстие 0,2 миллиметра (диаметр). Припой можно изготовить самостоятельно. Нужно сказать, что припой состоит из меди и цинка. Для того чтобы получить цинк, можно воспользоваться стаканчиками от старой электрической батарейки. Надо освободить стаканчик от содержимого, после чего прокалить его на огне. Далее нужно опустить его в холодную воду, а затем – в слабый раствор соляной кислоты. Чистый стаканчик разрезается ножницами на кусочки. Таким образом, получаем цинк. Теперь дело за медью. Для этого выполните следующее: возьмите медну проволоку; отожгите ее на огне; мелко нарежьте проволоку при помощи ножниц. Теперь можно засыпать кусочки меди и цинка в тигель, придерживаясь равных пропорций, после чего необходимо посыпать бурой. Сплавить металлы можно на горелке. После этого понадобится охладить полученный брусочек, закрепить его в тисках. Затем драчевым напильником опилить его со всех сторон. Полученные опилки необходимо смешать с бурой.

Подобные самодельные бензиновые горелки будут отлично работать, если всё сделать правильно

Обратите внимание: если вы не имеете достаточно опыта в работе с горючими материалами, желательно воспользоваться покупными бензиновыми горелками

Пошаговый процесс изготовления

Последовательность сборки самодельного устройства выглядит следующим образом:

Изготовление корпуса. С этой задачей лучше всего справится знакомый токарь. Требования к типу материала отсутствуют. Одна сторона должна быть открытой, а вторая – закрывается пробкой. В ней просверливаю отверстие под трубку.

[stextbox Зазор в заглушке должен быть увеличен на 0,1 мм. В этом случае корпус будет перемещаться, сохраняя герметичность.

Установка кольца в корпус. Оно должно быть изготовлено из металлической сетки.
Из стального листа вырезаем втулку с крюком.
Делаем держатель из твердых пород дерева.
Выводим конец трубки на уровень горелки, пропуская ее через корпус.
Вывод трубки запаиваем.
Просверливаем отверстие и вставляем топливный жиклер подходящего размера.

Для запаивания трубки не следует использовать мягкий медный припой, поскольку его основное требования – тугоплавкость. Обладая определенными навыками припой можно изготовить самому.

Завершение изготовления

У горелки будет мощное пламя, но для бесперебойной работы важно, чтобы все конструкции внешних элементов были продуманы грамотно. В рассмотренном варианте отработка стекает по распылителю в форме сферы, но большая часть возвращается обратно в бак, небольшое количество попадает в сопло

Для увеличения эффективности рекомендуется установить в основном баке хотя бы слабенький нагревательный элемент. Если нет желания вручную переливать масло из одного бака в другой, нужно установить небольшой насос. Устанавливается он между бачками и позволяет перекачивать из одного в другой масло, обеспечивая тем самым круговорот.

Для увеличения ресурса агрегата рекомендуется соединения обрабатывать высокотемпературными герметиками. На ТЭНе рекомендуется поставить термостат (если такой не предусмотрен). Масло достаточно прогревать до температуры 70 градусов, больше смысла нет. В конечном результате у вас должно быть три узла, потребляющих энергию. К ним относятся:

Компрессор.
Масляный насос.
Нагревательный элемент.

К сожалению, сделать полностью энергонезависимую конструкцию не получится, так как не рекомендуется исключать ТЭН или масляный насос. Что касается компрессора, то без него горелка работать вообще не будет. Но все равно вы много экономите на топливе — отработанное масло стоит копейки.

Бытовая химия – в помощь избавления от нагара

В настоящее время существует большое количество разнообразных по ценовой политике, качеству и производителю химических средств для чистки посуды. Начиная от Fairy, или Мистера Мускула, и заканчивая Доместосом, или препаратами компании Amway. Все они, прежде всего, разработаны для удаления жира с поверхности посуды. Однако, если в составе средства есть очень агрессивные компоненты, вы рискуете не только изменить свою сковородку или кастрюлю до неузнаваемости, но и совсем ее испортить, чего, мягко говоря, не хотелось бы. Поэтому, прежде чем начать очистку, попробуйте действие средства на небольшом участке посуды, а уже потом очищайте всю поверхность.

Совет

Перед тем, как начать чистить посуду незнакомыми вам химическими средствами, обязательно обезопасьте себя – наденьте маску, резиновые перчатки, и производите процедуру в хорошо проветриваемом помещении.

Критерии выбора

Буквально, каких-то 20 лет назад, БГ была незаменимой для слесарей. В последнее время на рынке появились альтернативные горелки, вытесняющие бензиновую горелку. Тем не менее, она все еще необходима при выполнении разных видов задач:

Сварка металлов с низкотемпературным режимом плавления 1000-10000С;
снятие старой краски с покрытия;
изменение направления (сгибания) труб разных сортаментов;
размораживание в инженерных трубопроводных системах;
разогрев дизельного агрегата и битума;
обработки шкур домашних животных;
отжиг закипевших резьбовых деталей.

Бак заполняется не более чем на 2/3 емкости для создания рабочего давления среды, перемещения ее в испаритель и создания тонкости распыла. Для этого выполняют до 10 полных накачиваний насосного поршня

Движения выполнятся осторожно, чтобы не испортить уплотнители из резины

Основные критерии выбора – объем бака и наличие регулятора факела.

Объём бака, определяет продолжительность работы без дозаправки. Чрезмерный объем увеличивает вес устройства, поэтому оптимальным вариантом являются БГ до 2л, с продолжительностью работы до 75 мин.

Регулятора факела создает требуемую температуру факела, по режимным картам технологии обработки материалов.

Бензиновая горелка для паяния

Как работает устройство

Бытовая бензиновая горелка работает по аналогичному принципу с паяльной лампой:

Из специального резервуара горючее вещество поступает в трубчатую часть горелки (перемещение горючего происходит за счёт создаваемого давления воздуха). Давление создаётся перед розжигом с помощью специального поршневого насоса, а далее оно поддерживается за счёт нагрева устройства.
В трубчатой части горелки топливо нагревается.
Далее в трубке бензин испаряется, а образовавшиеся пары выходят через форсунку.
Пары горючего смешиваются с воздухом и сгорают в конфорке вместе с огнём.

Главное условие для нормальной работы бензиновой горелки – высокая температура. В связи с этим перед использованием горелку стоит прогревать. Прогрев также необходим, если вы отключали горелку на некоторое время.

Туристические и рыболовные магазины предлагают обширный ассортимент бензиновых горелок, но приобретать их рекомендуется только в случае пользования на регулярной основе

Бытовые жидкотопливные горелки помимо бензина в качестве топлива иногда используют керосин.

К достоинствам бензиновой туристической горелки можно отнести:

Возможность использования даже при минусовых температурах воздуха;
Безотказная работа на экстремальных высотах;
Топливо для горелки легко приобрести, при этом стоит оно недорого;
Мощность в 2 раза выше, чем у газового оборудования.

Кроме достоинств, есть у оборудования и недостатки:

Состоит из большого числа деталей, которые склонны к износу и поломке;
Большой вес;
Высокая стоимость оборудования в магазинах;
Необходимы специальные навыки при обращении с устройством;
Бензин отличается высокой пожарной опасностью;
Сложности при переноске топлива;
Лучше не использовать с некачественным топливом, так как существует опасность взрыва.

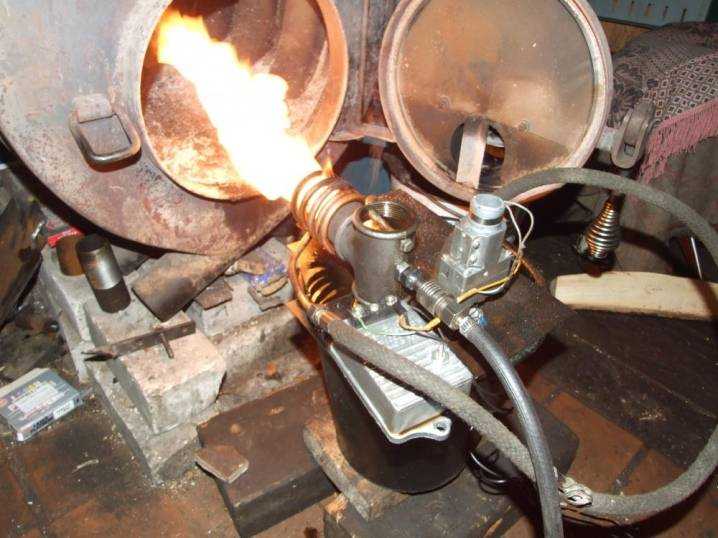

Подробная фото и видео инструкция по изготовлению горелки на отработке из паяльной лампы
