Чистка карбюратора бензопилы и как правильно это делать

Что дает процедура очистки механизма

Что собой представляет карбюратор бензопилы, а также какой принцип работы он имеет, подробно описано в этой статье

Сегодня уделим особое внимание вопросу о том, как промыть карбюратор бензопилы, и насколько это реально сделать самостоятельно в домашних условиях

Первым делом выясним, что же дает процедура прочистка этого механизма, и как часто ее необходимо выполнять. Многие владельцы бензоинструмента знают о том, что карбюратор представляет собой чувствительный механизм, работа которого основывается на различных мелких деталях.

Это интересно!На бензопилах используются карбюраторы мембранного типа. Свое название мембранные они получили по причине использования резиновой прокладки, которая играет роль насоса. С ее помощью осуществляется закачивание топливной смеси из бака в карбюратор, где и осуществляется смешивание с воздухом, а также подача в цилиндр.

В процессе эксплуатации инструмента происходит попадание в бак различных загрязнений, за улавливание которых отвечает топливный фильтр. Однако этот элемент не способен удержать мелкие загрязнения, которые поступают внутрь механизма, и тем самым провоцируют выход из строя составляющих элементов, а также сужают каналы. Количество загрязнений внутри устройства с каждым последующим использованием инструмента увеличивается, что приводит к возникновению причин нестабильной работы ДВС. Кроме мусора в топливе, в карбюраторе возникает такая проблема, как оксидирование алюминия.

Засорение карбюратора возникает не только в процессе эксплуатации инструмента, но еще и при неправильном его хранении. Одной из особенностей неправильного хранения является оставление в баке разведенной топливной смеси на длительный промежуток времени. Хранить смесь приготовленной нельзя больше 1-2 недель, так как это приводит к разложению масла, которое и провоцирует различные неисправности в виде забивания каналов карбюратора.

Промывка карбюратора бензопилы позволяет удалить все виды загрязнений, тем самым восстановив нормальную работу механизма. После очистки системы, восстанавливается работа устройства, что положительно влияет на функционирование двигателя. Именно поэтому проводить очистку карбюратора обязательно необходимо, чтобы исключить выход из строя ДВС, а также обеспечить эффективную и производительную работу пильного инструмента.

Когда необходимо промывать карбюратор

Строгих требований по сроку очистки карбюратора не существует, поэтому проводить данную процедуру следует при возникновении первых признаков

Чтобы не пришлось гадать, что же является причиной тех или иных неисправностей бензопилы, следует уделить внимание некоторым факторам. Эти факторы говорят о необходимости проведения промывочных работ карбюратора инструмента:

1. Когда возникают трудности с запуском двигателя
2. При возникновении перебоев в работы ДВС — плавают обороты, агрегат не развивает полной мощности, а также обнаруживается нестабильность холостого хода
3. Обнаруживаются провалы при резком нажатии на курок акселератора
4. Если бензопила заводится, но при этом сразу глохнет при увеличении оборотов
5. При обнаружении черного дыма, выделяющегося из глушителя
6. Когда обнаруживается увеличение расхода топлива
7. Если процедура настройки не дает возможности достижения положительного результата в нормализации работы ДВС
8. Если двигатель работает на холодную, а при прогреве начинает давать сбои

Стоит отметить, что разбирать этот механизм без соответствующего повода не рекомендуется. При обнаружении первых признаков неисправности устройства, необходимо немедленно вмешаться, так как откладывание ремонт в долгий ящик способствует ускоренному износу двигателя.

Это интересно!Надо также понимать, что приступать к ремонту карбюратора необходимо в последнюю очередь, предварительно сделав диагностику инструмента. Если на основании диагностики делается вывод о неисправной работе рассматриваемого устройства, то необходимо приступать к его очистке и ремонту.

Зачем нужно чистить карбюратор бензопилы

При эксплуатации агрегата в его топливный бак нередко попадает пыль, мелкие камни и иные загрязнения. За их улавливание несет ответственность топливный фильтр, но при частой эксплуатации бензопилы фильтр постепенно загрязняется. В результате он теряет способность выполнять свою функцию.

Этот элемент также может подвергаться такому отрицательному процессу, как оксидирование – отложение окиси на внутренних стенках топливного бака. Это случается если на протяжении длительного времени бензопила не эксплуатировалась, а в ее баке осталось топливо. После этого начало работы приводит к попаданию осадка в карбюратор, засоряя его.

Как правильно отрегулировать карбюратор на бензопиле?

Чтобы самостоятельная настройка карбюратора бензопилы принесла желаемый результат, нужно провести подготовительные работы. В первую очередь оператор должен убедиться в исправности двигателя. Для этого обязательно нужно снять верхнюю крышку защитного пластикового корпуса и внимательно осмотреть ЦПГ двигателя на наличие заусенцев, трещин и других дефектов. Если они образовались, то поверхность узла потребуется отшлифовать

При этом важно не повредить защитное хромированное или никасиловое покрытие цилиндра

Далее нужно осмотреть свечу зажигания. В случае образования на ней толстого слоя высохшего нагара, деталь потребуется выкрутить и тщательно очистить. Для этого свечу нужно нагреть и аккуратно соскрести с ее наконечника остатки засохшего масла.

В конце потребуется осмотреть детали всей топливной системы бензопилы. Засорение в трубках, скопившийся мусор в топливном и воздушном фильтрах, нестабильная работа диффузора – все это приводит к потере двигателем необходимых оборотов. В результате оператор не получает точной информации о работе мотора и не может установить правильные настройки. Чтобы не допустить этого, нужно промыть детали карбюратора, фильтра и трубки. После того, как они полностью высохнут, их можно установить на изначальное место.

Особенности промывки в ультразвуковой ванночке

Если вы задаетесь вопросом о том, как промыть карбюратор бензопилы без разборки, то ответ на него только один — никак. Ультразвуковая ванночка в таком случае также бесполезна, так как в процессе очистки необходимо обеспечить свободный отвод загрязнений из каналов. Если карбюратор не разобрать, то этим загрязнениям попросту некуда будет деваться, и итог такой прочистки будет попросту бесполезным.

Некоторые владельцы бензоинструмента ищут различные промывочные жидкости и добавки в топливную смесь, надеясь на их эффективность. Все эти препараты и концентраты являются попросту бесполезными, и если желаете действительно произвести высокоэффективную прочистку карбюратора, тогда следует воспользоваться специальной ультразвуковой ванночкой. Даже если ваш сосед вас убедил в эффективности таких концентратов, тогда представьте себе картину, когда все загрязнения поступают в цилиндр. Естественно ни к чему хорошему это не приведет, и как следствие. В скорости понадобится разбирать и ремонтировать или менять ДВС.

Очистка каналов ультразвуков является самой эффективной, но даже при учете этого фактора, говорить о полном восстановлении не приходится. Все зависит от масштаба засорения механизма.

Кроме того, необходимо досконально знать, как правильно выполнять эту процедуру. В частности, необходимо рассчитать время промывки, а также температуру. Принцип промывки карбюратора бензопилы в ультразвуковой ванночке имеет следующий вид:

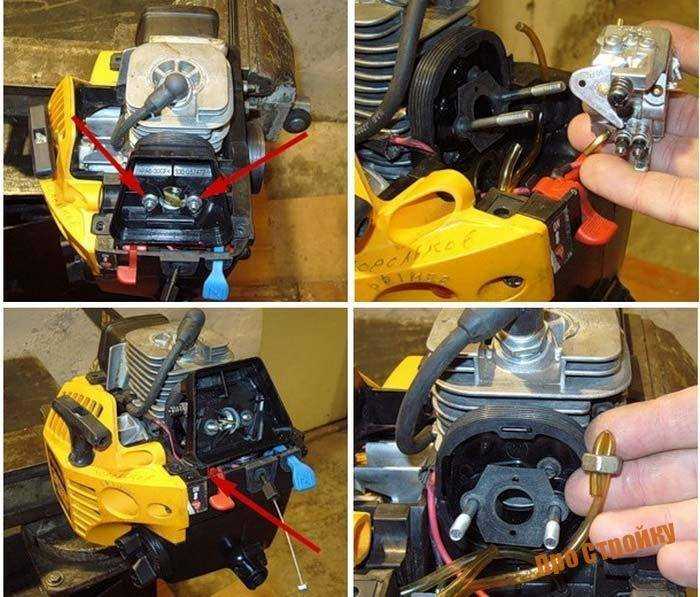

1. Карбюратор демонтировать с бензопилы, и разобрать его
2. Разбирать карбюратор необходимо с той целью, чтобы обеспечить более глубокое проникновение очистительной жидкости внутрь каналов
3. В емкость помещается карбюратор, кроме мелких деталей и резиновых мембран
4. В емкость необходимо залить специальную жидкость Ultra Red, которая смешивается с водой
5. Включить установку на соответствующий промежуток времени 10-15 минут

После окончания процедуры, понадобится произвести продувку каналов сжатым воздухом, но осторожно. После этого оценить качества промывки, и уже после этого производить сборку механизма

Ремонт карбюратора бензопилы Гудлак. Принцип работы карбюратора

Независимо от компании изготовителя, принцип и порядок работы карбюратора движков внутреннего сгорания схож. Регулировка карбюратора на регулировка карбюратора бензопилы и

• воздушную трубку с сужением;
• систему подачи горючего;
• регулирующую воздушную заслонку.

Воздух под атмосферным давлением, пройдя воздухоочиститель, подаётся в зону сужения, где его расход регулируется перекрывающей сечение, плоской заслонкой. После сужения в трубе появляется разряжение. В итоге вакуум засасывает горючее из трубки топливоподачи, выход из которой регулируется топливной иглой, соединённой с поплавковой камерой жиклером. Устройство карбюратора бензопилы в принципе не отличается от других смесителей горючего движков внутреннего сгорания.

Принцип смешения заключается в регулировании воздушной заслонки, уровня поплавка, зависимо от степени разряжения. Открываем воздух – поступает больше горючего, движок наращивает обороты. Правильное соотношение горючей консистенции находится в зависимости от четкой регулировки карбюратора бензопилы. Если в горючем много воздуха, мощность падает, смесь именуют обеднённой. При недочете воздуха идёт большой расход горючего, неполное сгорание, нагар на цилиндре и выброс несгоревшего горючего. Это гласит, что смесь сверхнасыщенная.

Бензопила Урал по аннотации просит обкатку с применением обогащённой топливной консистенции. Потому карбюратор с завода поступает с настройкой на период обкатки. При переходе на рабочий режим узел настраивают поновой.

Признаки неплохой работы карбюратора бензопилы:

• движок работает ровно, напоминая по звуку четырехтактный;
• резвый набор оборотов;
• на холостом ходу цепь не прокручивается.

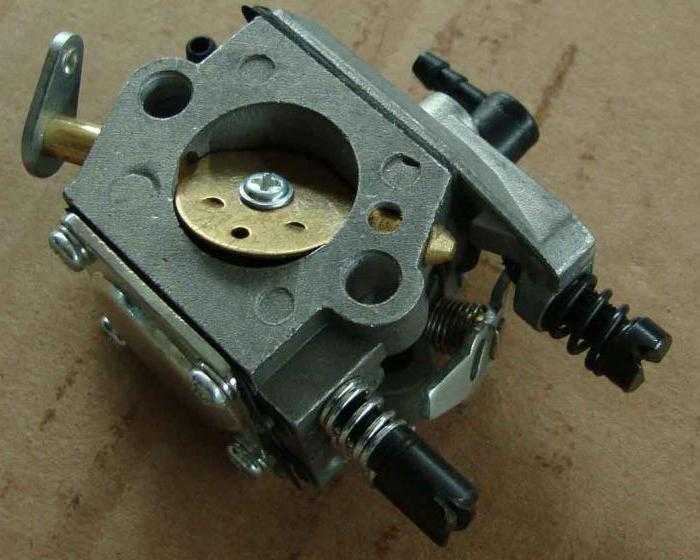

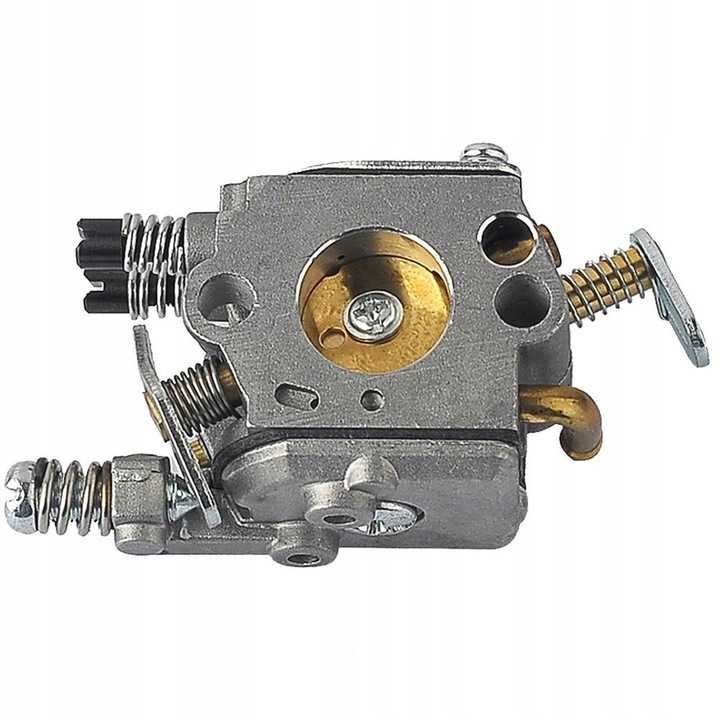

Устройство карбюратора бензопилы

Карбюратор любой новейшей бензопилы представляет собой неотъемлемую часть двигателя, которая непрерывно регулирует количество воздуха, необходимого для постоянного смешивания с горючим, и подает готовую смесь в цилиндр ДВС.

В большинстве современных бензопил встроенные карбюраторы изначально обладают схожим устройством и почти одинаковым принципом действия. Определенные отличия есть только в топливных узлах китайских моделей.

К основным элементам карбюраторов всех бензопил относятся:

• поплавковая камера – небольшой отсек, главная задача которого заключается в поддержании оптимального количества заправленного топлива;
• распылитель – важный механизм, который изначально отвечает за впрыск горючего внутрь всасываемого потока воздуха;
• диффузор – находится рядом с входным штатным отверстием, через которое воздух поступает в моторный отсек бензопилы. Главная функция диффузора заключается в принудительном ускорении всасывания воздушных масс;
• трубка – требуется для подачи воздуха небольшими объемами – порциями, размеры которых зависят от потребностей топливной системы.

Во время распыления горючего давление внутри поплавковой камеры бензопилы практически идентичное атмосферному. В то же время давление в заводской трубке с воздухом – разреженное. Благодаря разнице в этих показателях воздух непрерывно всасывается трубкой. С повышением оборотов мотора ему требуется больше горючего. Соответственно, трубка должна всасывать больше воздуха. Таким образом, именно от карбюратора во многом зависит возможность двигателя интенсивно набирать обороты, требуемые для распиловки крупной древесины.

Регулировка карбюратора бензопилы – что нужно знать новичку?

Изначально все регулировочные болты находятся в заводских положениях – это гарантирует всасывание оптимального количества горючего и воздуха. Тем не менее, из-за длительной эксплуатации пилы в сложных условиях, заводские настройки ее карбюратора могут нарушиться. Даже незначительный сдвиг одного из болтов на 1/5 оборота приведет к серьезному нарушению в работе двигателя пилы. В связи с этим оператор должен постоянно следить за тем, чтобы регулировочные болты находились в оптимальных, установленных на заводе-производителе, положениях.

Если по каким-то причинам работа узла была нарушена, то его потребуется заново настроить. Для этого в устройстве узла предусмотрены 3 регулировочных болта. Первый из них обозначен буквой H – он нужен для настройки двигателя бензопилы при работе на максимальных оборотах. Второй винт с маркировкой L используется для регулировки мотора во время его работы на низких оборотах. Третий винт может иметь маркировку T, S или LA. Его задача заключается в настройке ДВС при работе в режиме холостых оборотов.

Бензин не поступает в карбюратор бензопилы

Если горючее не поступает в штатную камеру, то это может говорить сразу о нескольких поломках. В первую очередь потребуется проверить воздушный и топливный фильтр. При длительной эксплуатации пилы эти элементы поглощают большое количество пыли, которая в дальнейшем препятствует просачиванию чистого воздуха и горючего. Слабозагрязненный фильтр можно почистить бензином, но если деталь засорена большим количеством пыли, то ее потребуется заменить.

Еще одна причина неисправности заключается в игле. Этой детали свойственно залипание, особенно, в бензопилах китайского производства. Чтобы устранить неисправность, в большинстве случаев будет достаточно просто пошевелить иглу.

Если топливо не поступает в камеру, то владельцу пилы следует осмотреть сальники инструмента. После нескольких месяцев использования инструмента эти детали теряют свою герметичность. Со временем они начинают пропускать бензин, в результате чего инструмент перестает заводиться. Ремонт выполняется путем замены сальников.

При запуске пилы важную роль играет сапун. Он находиться возле крышки бензобака пилы, и выполняет сразу 2 задачи – поддерживает оптимальное давление воздуха, и не дает вытекать горючему. Чтобы проверить сапун, потребуется отключить трубку для подачи топлива и посмотреть, насколько интенсивно вытекает бензин. Если он вообще не вытекает, значит, штатный сапун забит мусором и грязью. В этом случае потребуется очистить элемент и установить его на место.

Если горючее не поступает в камеру, то нужно проверить топливную магистраль. Чаще всего для комплектации инструмента бюджетного класса используется китайский шланг, который со временем теряет герметичность

В таком случае потребуется заменить магистраль, уделив особое внимание герметичности стыков канала

Проверка правильности очистки карбюратора

Подробная инструкция, как почистить карбюратор бензопилы, показывает, что данная процедура не представляет никаких трудностей

Однако при этом важно оценить состояние устройства, и только после принимать решение о возможности очистки. Каналы карбюратора имеют очень маленькие размеры, поэтому в ходе оксидирования возникают серьезные трудности с их очисткой

В этом случае понадобится только покупка нового карбюратора.

Это интересно!Необходимо понимать, что далеко не все виды карбюраторов подлежат очистке. Особенно это касается брендовых бензопил и триммеров, где попросту невозможно добраться до каналов.

Чтобы убедиться, что процедура проделана правильно, следует поставить карбюратор на бензопилу, и произвести пробный запуск. При необходимости произвести регулировку при помощи тахометра. На завершающем этапе надо сказать, что при регулярном выполнении таких действий, можно в десятки раз продлить жизнь не только карбюратору, но и двигателю инструмента.

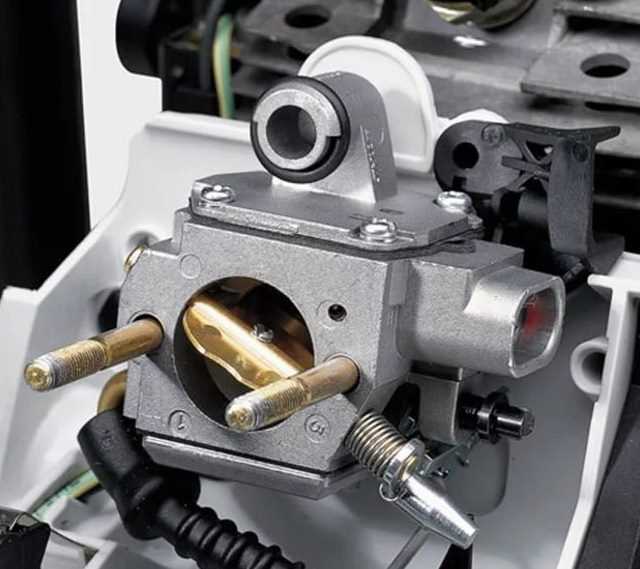

Как работает карбюратор Штиль 180: устройство, принцип работы

К основным компонентам карбюратора бензопилы Штиль 180 относятся следующие компоненты:

• топливный насос (с внутренней диафрагмой);
• главная (мембранная) камера;
• диффузор;
• дроссельная и воздушная заслонки;
• игольчатый клапан;
• топливные жиклеры;
• форсунка с клапаном;
• регулировочный винт частоты вращения на холостом ходу.

Принцип работы таков. Картер бензопилы связан с топливным насосом в карбюраторе специальным каналом. За счет попеременного хода поршня в картере двигателя создается разрежение. За счет чего в топливном насосе приподнимается диафрагма и открывается клапан для подачи топлива в карбюратор.

Далее топливо проходит фильтрующий элемент (сеточку) и через специальный канал попадает в главную камеру. В этой камере установлена управляющая мембрана, которая регулирует подачу топлива нажатием на коромысло, которое в свою очередь опускает игольчатый клапан.

За поднятие управляющей мембраны отвечает разрежение, возникающее в диффузоре карбюратора за счет поворота воздушной, дроссельной заслонок. Как только двигатель завелся, смесь нужно обеднить. Опускаем воздушную заслонку, разрежение в диффузоре минимально, мембрана встает на свое место.

Из главной камеры топливо попадает в диффузор при помощи форсунки с обратным клапаном, либо через жиклеры холостого хода (когда дроссель газа закрыт). Там оно смешивается с всасываемым воздухом и уже готовая смесь попадает в цилиндр двигателя. Обратный клапан не дает воздуху из диффузора попасть в главную камеру.

Как очистить карбюратор бензопилы своими руками

На то, что карбюратор нуждается в чистке, могут указывать ряд признаков. Например:

1. Мотор запускается с трудом.
2. ДВС не может набрать максимальные обороты.
3. На холостом ходу бензопила глохнет.
4. Увеличение оборотов приводит к тому, что мотор глохнет.
5. При эксплуатации из глушителя идет дым черного цвета.
6. Увеличивается расход топлива.
7. При прогревании двигатель глохнет.

При обнаружении одного или нескольких признаков нарушения работы бензопилы необходимо очистить оборудование. Для этого специалисты рекомендуют придерживаться такой последовательности действий:

1. Приобрести средство для очищения. Не исключена также возможность использования растворителя WD-40.
2. Выполнить демонтаж карбюратора.
3. Разобрать устройство, начиная с места, где происходит закачка топлива – мембранный насос. Для этого достаточно выкрутить болт крепления.
4. Снять верхнюю крышку. При снятии крышки можно получить доступ к мембранному насосу.
5. Мембрана должны быть чистой, эластичной и мягкой. Если она жесткая и засоренная, необходимо выполнить ее замену.
6. Теперь наступило время оценить состояние сеточки топливного фильтра. При обнаружении на ее поверхности засорений, их необходимо удалить. Для этого сеточка демонтируется, и чиститься при помощи мягкой щетки.
7. После этого нужно развернуть карбюратор к себе обратной стороной и выкрутить крепежные винты, которые фиксируют пластину.

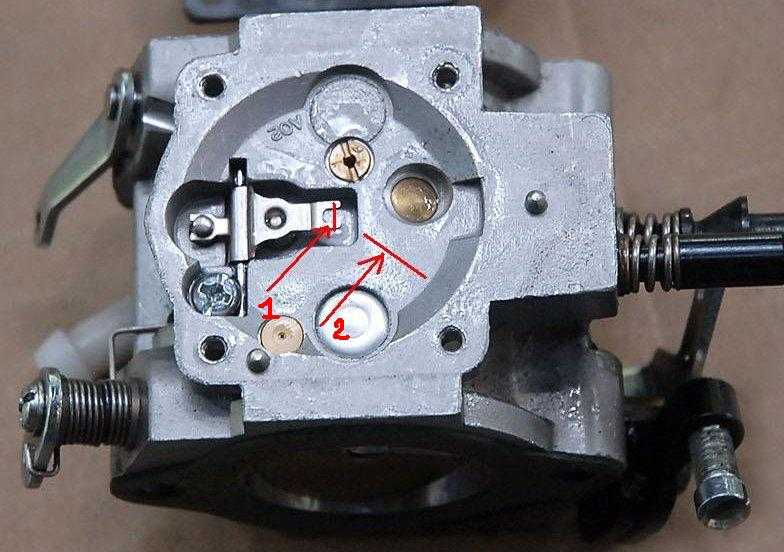

8. Под пластиной расположена вторая мембрана, управляющая иглой, закрывая и открывая отверстие, через которое поступает топливо.
9. Она также должны быть чистой и эластичной. В противном случае вторую мембрану придется также заменить.
10. С иглой соединяется небольшая лапка, если она имеет согнутый вид, ее можно аккуратно отогнуть к себе на 0,5-1,0 мм. Если этого не сделать, игла не сможет открываться полностью, снижая показатель мощности мотора бензопилы.
11. Теперь можно очищать внутреннюю часть устройства и продувке каналов при помощи очистителя. На его носике находится длинная трубка с распылителем, что упрощает работу с ним.

После окончания очистки оборудование собирается в обратном демонтажу порядке.

Неисправность карбюратора цепи

Снимите карбюратор с бензопилы. Снимите крышку бензонасоса с помощью диафрагмы, отвинтив один винт в центре крышки. Затем поверните карбюратор к себе с помощью дроссельной заслонки, со стороны, где есть два отверстия, в одном штифте видна, здесь под ним находится ускоряющий насос. Удалить стопорное кольцо с внешней стороной штифта и отсоединить воздушную заслонку проволочной пружины. Отвинтите винт в центре дроссельной заслонки, помните, как установлен дроссель (а затем положить его) и снимите дроссель. Отверстие для пальцевого штифта (ускоритель подпружинен, и если вы вытащите вал дроссельной заслонки и не закрывайте отверстие, то ускоритель всплывет), затем поверните вал дроссельной заслонки и снимите его. Вытряхните ускоритель (поршень) пружиной из отверстия. На поршне есть резиновая манжета (кольцо) — ее износ и является причиной неисправности бензопилы. Необходимо заменить поршень резиновой манжетой и пружиной (они продаются как ремонтный комплект). Или можно вынуть изношенный поршень с пружиной и заткнуть отверстие, забив резиновую пробку (бензопила будет без ускоряющего насоса, т. Е. Она не будет разгоняться в течение 3 секунд, но в течение 4 секунд, но она будет работать хорошо, потому что не будет всасывающего воздуха карбюратор).

Сборка после ремонта неисправности бензопилы (после снятия неисправности карбюраторной цепной пилы) выполняется в обратной последовательности разборки. При сборке дроссельной заслонки перед завинчиванием винта дроссель должен быть правильно расположен так, чтобы он не прилипал, и навинтите винт дроссельной заслонки на ось, обезжирьте и разложите специальным герметиком для резьбы (продается в небольших трубах, красный , жидкость) или плоскогубцы, потому что, если этот болт выходит во время работы, он поступает прямо в цилиндр), и ремонт или замена поршня нельзя избежать). Поэтому мы рассмотрели устранение этой неисправности бензопилы.

Читать также: Мини завод для производства туалетной бумаги

Здравствуй, уважаемый читатель. Сегодня расскажу как отремонтировать бензопилу STIHL за один час своими руками в полевых условиях, без отрыва от производства. Многие из нас имеют бензокосу, бензопилу или культиватор. Что делать, если устройство перестало работать нормально, а именно — глохнет, не заводится, не держит холостые обороты, теряет мощность, нестабильная работа двигателя? Некоторые берут отвёртку и начинают крутить регулировки карбюратора, что делать не рекомендуется. Сбить заводские настройки легко, а восстановить будет потом проблематично. Начнём ремонт карбюратора любого устройства работающего на бензине с его тщательной чистки. А уж потом можно и подрегулировать обороты., если вы это умеете делать.

Чаще всего виной всем неполадкам грязь, пыль, опилки или вода в карбюраторе.

Не каждый знает, что с этой проблемой можно справиться самому. Сервис может быть далеко, нужно много времени и сил, если у вас сломался к примеру культиватор средних размеров, который грязный, крупногабаритный и к тому же весит 50 кг. и больше. Поэтому нам проще будет, при наличии свободного времени, заняться ремонтом бензопилы штиль своими руками.

Внешний вид бензопилы штиль

Принцип моего ремонта один- глаза боятся, руки делают. Главное ничего не потерять и не сломать все карбюраторы чистятся практически одинаково и результат не заставит себя ждать. Ремонтировать мы будем бензопилу штиль. Нам потребуется немного бензина (остатки с бачка подойдут вполне или чистый бензин), головка на 8 и крестовая отвёртка, кисть любая, чтобы смахнуть внешние загрязнения. Все детали я продуваю компрессором. Если нет компрессора, то промываем в чистом бензине.

Внешний вид бензопилы со снятым кожухом

Бензопила без воздушного фильтра и кожуха

Бензопила штиль со снятым рычагом акселератора

Снимаем рычаг подсоса, полностью его закрыв и отодвинув карбюратор с посадочного места. Снимаем провод остановки двигателя. Тянем на себя.

Освобождаем провод из газа.

В ямке карбюратора сетка, которую необходимо очистить. Для этого можно использовать сухую ватную палочку.

После просушки от бензина карбюратор можно продуть. Здесь мы видим мемебрану. Аккуратно отгибаем и также продуваем или промываем в бензине.

Внимательно смотрим , чтобы мусор не попал при сборке на посадочные места.

Накидываем тросик газа.

Работает как часики на холостых. Раньше глох и не развивал мощность. Для чистоты эксперимента свечу заменил после полученного результата. Меняется 19 ключём. На всё ушло около часа. Так же в полевых условиях ремонтировал своими руками мотокультиватор. Успехов.

Пилы Штиль и Партнёр

В бензопилах Штиль 250, 361, а также Партнёр 351, 350 регулировка карбюратора осуществляется с помощью винтов Н и Л путём выставления пропорций бензина и воздуха. Если их отпустить, то произойдёт добавление большой части топлива и поэтому обороты будут высокими, в противном случае наоборот, будут падать.

Холостые обороты в бензопилах Партнёр регулируются с помощью винта с буквой Т, а у Штиля, как правило, нужно искать маркировку ЛА. Стандартная настройка бензопилы осуществляется при финальных испытаниях. В основном после таких настроек процент топлива в рабочей смеси больше чем воздуха, что не соответствует оптимальным параметрам. Но их необходимо сохранить в первые часы работы во время обкатки устройства. После этого пилу можно регулировать самостоятельно, но работать хорошо она будет и на заводских настройках.

Почему бензопила стреляет в карбюратор?

Основная причина этой неисправности – неправильно выставленная дистанция между элементами зажигания бензоинструмента. Из-за этого горючее, которое попадает в штатный цилиндр ДВС, не успевает полностью сгорать в нем. В результате появляется звук, похожий на взрыв. Чтобы эффективно решить проблему, нужно выставить зажигание бензоинструмента, придерживаясь указаний в руководстве пользования.

Нередко такого рода неисправности карбюратора бензопилы становятся результатом попадания в цилиндр обедненной или слишком обогащенной кислородом топливной смеси. Чтобы устранить поломку, нужно отрегулировать работу дроссельной металлической заслонки и штатных жиклеров топливного узла.
