Как сделать домкрат для мотоблока своими руками

Описание домкрата для мотоблока

Используются рычаг с разными плечами:

ручка – более длинный рычаг, коней которого описывает при подъеме более длинную дугу на конце от слегка изогнут, чтобы конец под углом поднимался от земли и можно было просунуть руку, когда нужно снять с домкрата и не прищемить пальцы, когда поднимаешь мотоблок на домкрат;
двойной кронштейн с уголками для удерживания мотоблока на весу;
ось, на которую опирается при подъеме домкрат и связывающая ручку и кронштейны между собой под определенным углом.

Домкрат для мотоблока делается умельцами за 2–3 часа из подручного материала в виде кусков трубы и уголков.

Ручной подкат для подъема авто

Данное устройство не является домкратом в прямом смысле этого слова. Однако это одна из разновидностей подъемника механического типа.

Первым делом подготавливаем необходимые детали. Для этого используем следующие материалы: профильные трубы, полосы металла и кусок круглой трубы (заготовку из круглой трубы разрезаем вдоль, и используем одну из получившихся половинок).

Далее приступаем к изготовлению самодельного устройства. К отрезку профтрубы привариваем кусок круглой трубы, как это показано на фото ниже.

К противоположному концу профиля привариваем еще одну заготовку из профтрубы. К ней привариваем стойку из длинного отрезка профильной трубы — она будет выполнять роль рычага. К верхней части стойки надо приварить ручку.

Далее устанавливаем колесную ось из резьбовой шпильки, и привариваем ее. К стойке привариваем кусок профиля с мебельными колесиками.

Зачищаем сварные швы и приступаем к покраске. После этого устанавливаем опорные колеса.

Принцип работы самодельного приспособления очень прост. Упираем подкат в днище автомобиля. Потом собственным весом давим на рычаг, и приподнимаем автомобиль. При этом на рычаг давить уже не нужно.

Пошаговый процесс изготовления самодельного подкатного домкрата показан в авторском видеоролике.

Если эта самоделка вам понравилась — можете повторить. Но обязательно надо использовать автомобильные страховочные стойки.

Подготовительные работы

Схемы нужны для того, чтобы правильно рассчитать нагрузку на раму, а также тяговое усилие, которое потребуется для выполнения работ на приусадебном участке.

Не последнюю роль играет и расположение двигателя. Лучше всего, если силовой агрегат будет располагаться сзади, сразу за водительским креслом.

Благодаря этому создаётся более надёжное сцепление ведущих колёс с грунтом, а водитель обеспечит добавление веса на передний ведомый мост. В результате этого минитрактор не сможет опрокинуться назад во время пахотных работ на твёрдой почве.

Необходимые материалы и инструменты

Для работ потребуются следующие материалы:

Чтобы сделать мини-трактор из мотоблока, потребуются следующие инструменты:

Сварочный аппарат.
Дрель.
Болгарка.
Набор гаечных ключей.

Мотоблок своими руками

Преимущество самодельного мотоблока в его цене. Если он будет собран качественно, то по своим характеристикам не будет уступать заводским.

Необходимо определить, какая территория будет обрабатываться мотоблоком, и какие особенности имеет почва. От этого зависит, какой мощности должен быть двигатель.

Мотор подойдет от другого сельхоз оборудования (от бензопилы), но в таком случае необходимо дополнить его принудительной системой охлаждения. Также необходимо создать раму, к которой будет крепиться двигатель, колеса, ручка.

Более подборную информацию о том, как сделать мотоблок своими руками можно найти здесь:

Необходимые материалы и инструменты

Для самостоятельного изготовления подобного механизма требуются определенные материалы. Самодельный домкрат для автомобиля можно сделать из следующих элементов:

Основная часть представлена гидравлическим цилиндром с поршнем и штоком.
Для изготовления опорной площадки применяется швеллер и листовой металл.
Труба используется для изготовления рукоятки.
Опорная площадка устанавливается на колеса с высокой грузоподъемностью.

Схема для сборки подкатного домкрата своими руками

При работе могут применяться самые различные инструменты:

Сварочный аппарат. Все элементы подкатного домкрата соединяются между собой путем сварки.
Некоторые элементы должны быть разъемными. Для этого дрелью создаются отверстия под болты и гайки.
Болгарка и шлифовальная машинка. Для изменения длины применяемого швеллера их можно порезать болгаркой или ножовкой по металлу, полученные края обрабатываются шлифовальной машинкой.

В сети можно встретить большое количество самых различных схем, по которым собирается подъемный механизм. Все они практически идентичны, предусматривают создание несущей платформы и рукоятки.

Особенности пресса из домкрата

Оборудование использует для сжатия гидравлический автомобильный домкрат, который жестко крепится на поперечины станины из стального профиля. Для работы устройства требуется несколько раз качнуть рычагом, обратный ход осуществляется пружинами после открытия клапана.

Предназначение и области применения

Изделие предназначено для:

ремонта автомобиля (например, снятия изношенных сайлентблоков из рычагов подвески или демонтажа колец ступичных подшипников);
обработки металлических конструкций;
формовки деталей из стального листа;
удержания пакета деталей из любых материалов при склеивании;
получения сока из овощей или фруктов, помещенных в специальную емкость.

Устройство

Конструкция состоит из следующих элементов:

замкнутой рамы из профиля, на которой предусмотрены опоры для повышения устойчивости;
подвижной поперечины, на которой закреплен корпус домкрата;
пружин обратного хода, расположенных между подвижной планкой и верхней частью рамы.

Устройство пресса из домкрата.

Некоторые мастера предусматривают установку винтовых опор, позволяющих монтировать оборудование на неровном полу. На нижней поперечине могут располагаться тиски или оправка для удержания обрабатываемых деталей. Силовое воздействие осуществляется стальной пластиной или пуансоном, изготовленным из болта либо прутка (приспособление позволяет выдавить подшипник качения из шестерни или корпусной детали).

Принцип работы

Обрабатываемую деталь необходимо уложить на нижнюю поперечину станины или оправку. Затем следует смонтировать инструмент, при помощи которого будет деформироваться заготовка. Пресс имеет ручной привод от рычага, который вставляется в направляющее кольцо на домкрате. После нескольких движений рукояткой вверх–вниз шток начинает опускать подвижную поперечину.

Принцип работы

Принцип работы, как и устройство домкрата достаточно прост:

Подводят домкрат спереди (стороне обратной рычагам мотоблока).
Заводят уголки кронштейнов так, чтобы они вошли в зазоры на оси колес.
Ось домкрата упирается в землю, а рукоятка опирается вниз до земли пока мотоблок своим весом не зафиксируется на домкрате.
Вытаскиваются стопорные штифты и колеса можно снимать.
После замены колес, чтобы снять мотоблок с домкрата достаточно потянуть за ручку вверх и после того, как мотоблок встанет на место, можно убрать домкрат.

Когда домкрат поднимает:

первоначально усилие на ручку вверх;
когда кронштейны стоят вертикально вверх, усилия на ручку никакого нет;
в последний момент вектор силы направлен вниз. Если Вы будете держаться не за самый конец, то ручка прищемит пальцы.

Когда домкрат опускают:

первоначально усилие давит вниз;
когда кронштейны стоят вертикально вверх усилия на ручку никакого нет;
когда продолжаете поднимать дальше, то вектор силы начинает давить вверх и если Вы не будете придерживать рукоятку и наклонитесь над ней, то она может ударить.

Данная подставка для мотоблока легка в изготовлении вам потребуется всего лишь сварка и болгарка и своими руками вы изготовите ее за час:

Как сделать домкрат пневматический в домашних условиях: описание

Чтобы своими рукам сделать пневматический подъемник в домашних условиях, необходимо предварительно обзавестись воздушной подушкой и двумя болтами. Воздушная подушка является основной работающей частью, которая продается на рынке или в специализированных магазинах. Также рекомендуется отдавать предпочтение обыкновенному резиновому баллону, который расположен на пневматической подвеске любого транспортного средства.

Важно!

Желательно использовать баллон с грузовой машины, поскольку его прочность позволяет выдерживать сильное давление и значительно увеличивать подъемный момент. Но эти баллоны отличаются большой высотой, за счет чего подставить такое устройство под машину, у которой маленький клиренс, можно далеко не всегда.

Чтобы сделать подушку и клапан, необходимо заранее подготовить два болта. Подушка должна быть оснащена заводским отверстием с резьбой, куда вкручивают трубку с высоким давлением. Данную трубку нужно поменять на болт такого же диаметра, после чего подобрать еще один, который выступит в качестве верхней крышки. Изделия необходимо высверлить таким образом, чтобы в процессе их соединения образовывалась полость.

Вам это будет интересно О домкратах Зубр: особенности гидравлических бутылочных устройств

Расположение подушек в пневматическом домкрате

В верхний болт нужно поместить прочный штуцер для накачивания, а также шарик от подшипника. Заключительный этап — сваривание конструкции и ее закручивание в отверстие подушки.

Подборка мотоблока

Подбирая мотоблок в линейке «Нева» для будущего миниатюрного трактора, нужно отталкиваться от следующих параметров: мощь, масса, разновидность двигателя, параметры плуга, ценовые аспекты.

Мощность. Она определяется площадью зоны, где будут проводиться работы. Чем она больше, тем мощнее должен быть мотоблок. Здесь самый оптимальный вариант – это Нева МБ-23. Сегодня это лидер по мощи среди всех представителей этой линии. Может трудиться и на очень твёрдых почвах. Создаёт усилие тяги в 180 кГС. Может разблокировать одно из колёс. Улучшает маневренность. В него могут внедряться двигатели различной мощности. Их сегодня весьма широкий спектр. Благодаря чему каждый мастер сможет подобрать подходящий вариант.

Обычно Нева МБ-23 представлена в таких вариациях: 10.0 и 8.0.

Данные первой: двигатель Briggs&Stratton, его мощь 10 л, число передач 4 (2), роль трансмиссии выполняет шестерёночный редуктор, наполняемый маслом, подходящий бензин АИ-92 и АИ-95, параметр обработки 86 – 127 см, обороты фрез от 20 до 160 (в минуту), проводит обработку на уровне 20 см. Данные второй: двигатель тот же, только с параметром 8 л, все остальные показатели идентичны. За «Неву МБ-23» сегодня необходимо выложить от 43 000 до 45 000 руб. Значение имеет приобретаемая модификация.

Если вам нужен агрегат поскромнее, можно приобрести Неву МБ-2. Это тоже очень производительная техника, но с менее мощным двигателем. У неё есть множество модификаций, например «6,5 Про» и «7,5 Про».

Обязательно почитайте: Траткор мтз 622: технические характеристики и описание

В них действует двигатель той же марки. В одной модификации её мощь 6,5 л, во второй – 7,5 л. Их схожие характеристики: в качестве трансмиссии цепной редуктор, подходящий бензин АИ 95 и 92, уровень обработки 20 см, её ширина – 86-127, обороты фрез от 20 до 160 (в минуту), масса — 98 кг, число передач 4(2). Отличительные показатели: — функциональный объём, у модели 6,5 он – 205 куб.см, у версии 7,5 достигает 215 куб.см, — топливный бак, его объём у первой модели 3,8 л, у второй – 4,6. Сегодня цена «Невы МБ-2» лежит в диапазоне 33000 — 45000 руб. Масса. Здесь действует следующее правило: чем сложнее земляные работы, тем выше масса мотоблока, и обратный принцип. Делая выбор между бензиновым и дизельным двигателем, основывайтесь на более важных для вас факторах. Если вам нужен тихий аппарат, быстро запускающийся в морозы, то отдавайте предпочтение бензиновому виду. Если требуется более экономичный аппарат с более сильной тягой и стабильными оборотами, приобретайте дизельную версию. Также эта версия лучше работает с трудными грунтами и значительными площадями. Параметр плуга. Он зависит от глубины предстоящей обработки. Лучше брать разборную модификацию, в которой можно регулировать ширину. Так сможете сделать настройку плуга для той или иной ситуации

Частые ошибки и как их избежать

Многие автолюбители часто задаются вопросом, стоит ли делать домкрат рычаг или иную конструкцию своими руками для того, чтоб проводит ремонтные и монтажные работы, поднимать авто или иные грузы. Все зависит от стоимости материалов. В 2022 году. однако затраты на инструменты и детали для самоделки могут значительно превышать данную сумму. Самой частой ошибкой является то, что неопытные автолюбители предпочитают Изготовлю гидравлический механизм, нежели пневматический или реечный, Которые значительно дешевле и проще.

Необходимо тщательно изучить чертеж самоделки, правила техники безопасности, а также размеры самодельного подкатных домкрата. В неопытных руках любой материал, пресс или инструмент может выступать в качестве опасного оружия, Которым можно нанести серьезные травмы. Для того чтоб вырезать и оттачивать детали из стальных листов, следует обзавестись защитными очками для предостережения возможных травм глаз. Любая оплошность при изготовлении Домкратов может привести к необратимым последствиям, результат которых исправить очень сложно.

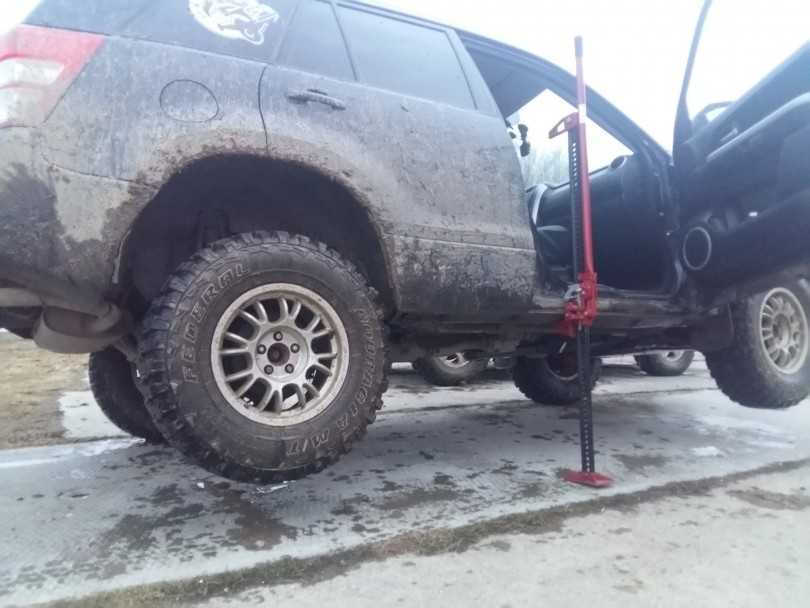

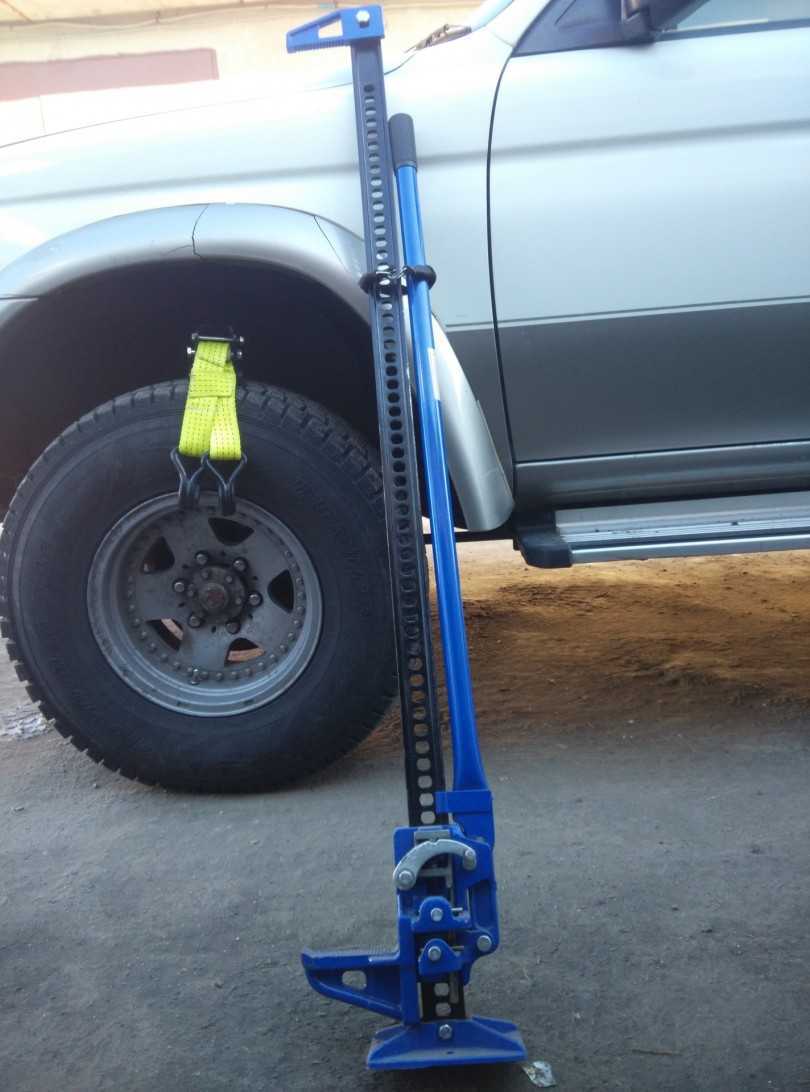

Реечный домкрат

За устойчивость данного вида домкрата отвечает прочность фиксации и опорная площадка.

Для изготовления возьмите 2 трубы и сварку. Готовое изделие должно напоминать урезанную пирамиду. После этого возьмите стальной лист, толщина которого пол сантиметра. Вырезаете 2 основания домкрата.

Вверху сверлите отверстие и ввариваете туда гайку. Внизу также необходимо просверлить отверстие. После этого вставляете туда спираль для вращения.

Такому домкрату своими руками можно сделать небольшой ремонт-апгрейд. Установить трос, и он у вас при необходимости будет служить лебедкой.

Эти варианты являются самыми простыми при изготовлении домкратов своими руками. Будем надеяться, они вам помогут решить насущные проблемы. Ни гвоздя, ни жезла вам.

Самодельный вариатор для мотоблока

Вариатор позволяет плавно изменять скорость без резких рывков, экономит топливо, передавая крутящий момент. Двигатели от мотоблока часто используют в качестве генератора, чтобы обеспечить электричеством жилые помещения, придомовые территории, а также для работы токарных станков.

Самодельный вариатор можно изготовить разными способами, самый легкий – использовать уже готовый вариатор, который можно переделать для конкретного мотоблока. Другой способ – использование готовых деталей от редукторов и других механизмов. Также детали можно изготовить самостоятельно при условии наличия специального оборудования (для дисков нужна горячая штамповка). Схемы и видео по созданию деталей и сборки шкивов легко найти в Интернете.

Можно изготовить вариатор из ступиц колес, главное – сделать подходящий для коленвала диаметр отверстия. Кроме шкивов для вариатора необходим ремень, являющийся одной из главнейших деталей. Ремень должен быть прочным, а все детали вариатора должны регулярно смазываться.

Целесообразность самоделок

Несмотря на то что на рынке представлено большее разнообразие навесного оборудования, оно не всегда может подходить под те или иные задачи. Да и соотношение цена — качество порой оставляет желать лучшего. Поэтому многие садоводы-огородники изготавливают необходимые им приспособления для мотоблоков своими руками. Для этого достаточно иметь под рукой дрель, болгарку и сварочный аппарат, а также владеть навыками работы с ними.

Только в отдельных случаях, когда необходимы более точные расчеты и токарные работы, приходится обращаться к узкопрофильным специалистам.

Мини-бульдозер

Превратить мотоблок в миниатюрный бульдозер, способный разравнивать небольшие площадки или убирать снег и мусор можно, установив на него отвал-лопату. Для этого используют листовой металл толщиной не менее 3 мм. Нижнюю часть лопаты следует немного загнуть вперед по отношению к общей плоскости, закрепить на ней полоску из плотной резины для уборки снега или обшить жестью (для земляных работ). Для укрепления всей конструкции сзади необходимо приварить несколько ребер жесткости из металлического уголка.

Самоходные грабли

Несмотря на наличие заводских грабель, многие фермеры предпочитают изготавливать их самим с учетом особенностей своего хозяйства: размеров луга, рельефа.

В качестве материалов для грабель используют металлические трубы и каленые прутья. Но как вариант, можно использовать заводские ручные вилы, приварив их к основе. Для удобства работы желательно по краям установить небольшие колеса или лапы-лыжи, которые будут снимать нагрузку на всю конструкцию.

Самодельные фрезы «гусиные лапки» для мотоблока

Фрезы «гусиные лапки» помогают глубоко взрыхлить почву, размельчить крупные комья земли.

Это приспособление представляет собой цельную сварную конструкцию, поэтому она крепче и прочнее обычных культиваторов для мотоблока. Фреза качественно обрабатывает твердую почву под посев картофеля. Ею можно вспахать землю под снег.

Качество вспашки зависит от степени заточки фрез-самоделок. Земля становится пышной, поднимается на 5-10 см, если края плоскорезов острые. Они размельчают крупные и мелкие корешки, уничтожают вредных жуков и проволочника, насыщают почву кислородом.

Самодельные «гусиные лапки» для стандартного входного крепления надо сделать диаметром 52 см, захватом – 1,25 м, количество лучей – 30 штук. Каждый луч крепится к катушке на болтах.

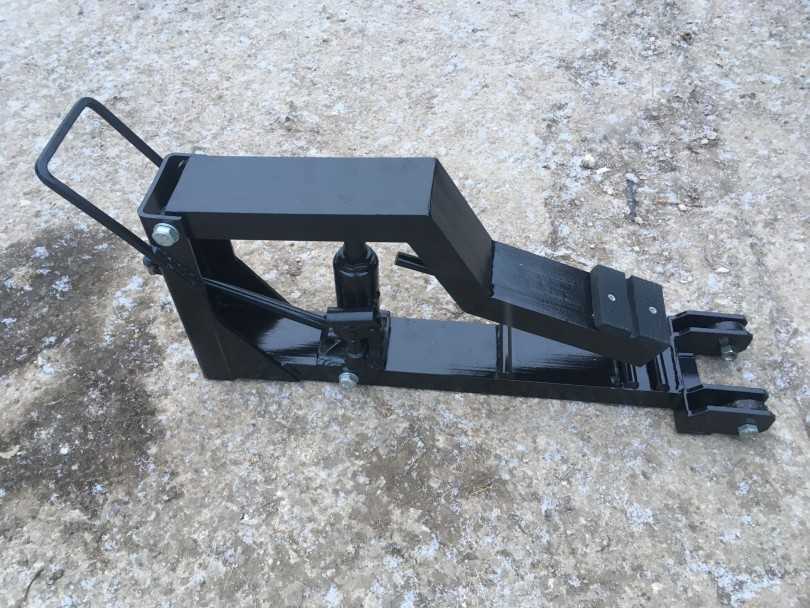

Вариант №3. Еще один подкатной домкрат

Подкатной домкрат самодельный

В Интернете есть немало примеров подкатного домкрата, но в этом мастер-классе автор изготовил из старого пятитонника вот такую конструкцию.

Домкрат из старого пятитонника

Домкрат, как и в предыдущей инструкции, сделан из швеллера. В качестве упоров использовались старые шайбы для хоккея.

Конструкция сварена из швеллера
Еще одно фото подкатного домкрата

А ниже вы сможете увидеть размеры этого самодельного домкрата.

Размеры самодельного домкрата
Его высота
Длина верхней части
Еще размеры…
И еще…
Ширина в области упоров
Фото готовой конструкции

Кроме того, автор установил колеса, чтобы конструкцию было удобнее перемещать.

Здесь будут установлены колеса
Отверстия для крепления колес
Колеса облегчают перемещение домкрата
Этот домкрат изготовлен буквально из хлама

Как видим, простой гидравлический домкрат можно сделать из самых ненужных подручных материалов, буквально из хлама.

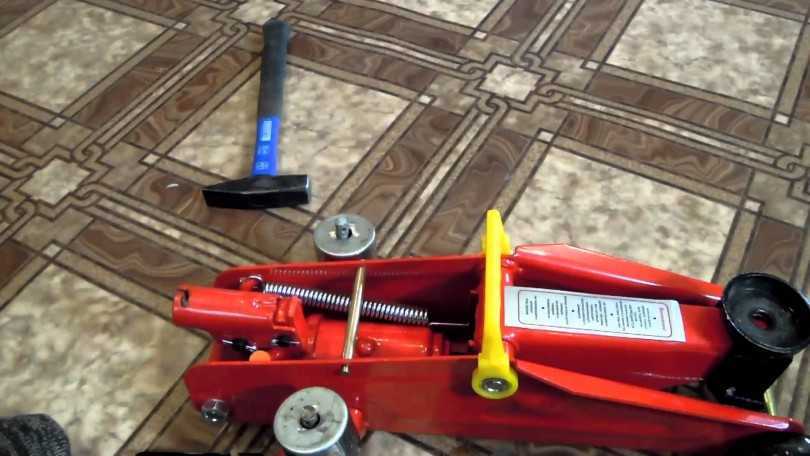

Самостоятельный ремонт домкрата

При наличии расходных материалов и запасных частей ремонт домкрата своими руками не представляет сложности. Ремонт усложняется в случае наличия коррозии и ржавчины. Специальная жидкость для снятия окислов и коррозии поможет решить эту проблему.

Этапы ремонта:

Разобрав механизм, следует прочистить внутреннюю полость и избавиться от посторонних включений;
Заменить рабочую жидкость (масло);
Снять уплотняющие элементы. При сборке следует соблюдать очередность установки уплотняющих элементов. В противном случае величина давления будет недостаточной.

Искривление штока и дефекты зеркальной поверхности не могут быть устранены в домашних условиях. Значительный износ деталей подъемного механизма потребует замены компонента или всего узла.

Самоделки к мотоблоку Нева

Навесное и прицепное оборудование существенно расширяет функционал мотоблоков. Некоторое оборудование идет в комплекте, например, фрезы, но остальное необходимо покупать. Если приобретать весь арсенал дополнительных устройств на мотоблок Нева, то это будет слишком дорого, поэтому так востребованы самоделки и изобретения из подручных средств.

Какие приспособы для мотоблока можно изготовить в домашних условиях?

Грабли
Окучники
Плуг
Сеялка
Фрезы
Лопата
Адаптеры, тележки
Косилки

О том, как сделать эти устройства есть подробные статьи и видео в Интернете. Также важным улучшением для мотоблока является глушитель. Он идет в заводской комплектации как часть выхлопной системы, но не всегда справляется с подавлением шума. Сделать тихий глушитель можно по этой схеме:

выбор материала

Главное, что необходимо обеспечить в Самодельное конструкции, — это добиться ее прочности. Поэтому для изготовления каркаса следует задействовать такие материалы, как:

стальные швеллеры;
профили из ПВХ-труб;
металлические пруты из профильной стали;
колесики, обеспечивающие перемещение объекта;
резиновая часть для чаши;
крепежные элементы.

винтовые

Устройство винтового домкрата максимально простое и проверенное временем. По этой причине эти виды считаются самыми распространенными. Часто именно такими домкратами комплектуются стандартные наборы автомобилиста.

Но, несмотря на то, что они просты в сборке, воспроизвести механизм самостоятельно будет очень сложно, потому что потребуется повторить особый рисунок резьбы, которая наносится на подъемный рычаг и упор. Зубьям задается трапециевидная форма по таким причинам:

такая резьба обладает функцией самозатухания (не раскручивается под действием груза)
передающее усилие многократно увеличивается (ограничения использования: от 500 килограммов до 10 тонн), что обеспечивает простоту в эксплуатации.

такие подъемные инструменты стоять не дороже остальных аналогов, поэтому большого смысла в создание самодельного винтового домкрата имеется.

Заключение

Мотоблочные самоделки своими руками, чертежи которых можно найти в интернете, представляют собой оптимальный выход для тех, у кого нет возможности тратить лишние средства на приобретение дополнительного оборудования.

Учитывая, что экономия получается значительная, появляется очень много желающих изготовить подобные технические средства собственноручно.

как сделать плуг для мотоблока своими руками: чертежи с размерами а также про адаптер для мотоблока Нева.

Оборотный плуг

Плуг этой конструкции немного сложнее. Сверху самоделки крепится закругленное перо. Происходит не только вспашка земли, но и отвал срезанного пласта – при обработке целины это бывает необходимо. Сложное строение оборотного плуга предполагает изготовление его профессиональным мастером, который может рассчитать точные параметры каждой детали.

Одной из разновидностей такой конструкций является плуг Зыкова. Для сборки своими руками потребуется стойка, с помощью которой он цепляется к мотоблоку, непосредственно корпус плуга с лемехом, доска для упора и загнутое лезвие для переворачивания пластов. Отвал плуга изготавливается из трубы диаметром 50 см.

Отвал-лопата

Мотоблоком можно выравнивать земельные участки для строительства хозяйственных сооружений. Он как бульдозер может чистить тротуары и дорожки от грязи и снежных сугробов. Для изготовления самодельного отвала надо взять металлический лист в 2 мм толщиной. Для прочности внутри отвала вертикально привариваются пластины из более толстого металла – они не дадут прогибаться задней стенке отвала. Еще нужна нижняя часть лопаты, ее обшивают жестью, чтобы низ не застревал в грунте или снегу. Низ лопаты к нижнему основанию располагают под прямым углом.

Для изготовления самодельной лопаты понадобится пила по металлу, дрель и сварочный аппарат. В качестве материала подойдет 200-литровая стальная бочка. Ее надо разрезать вдоль высоты на 3 части и сварить между собой крайние две из них. Металл бочки имеет достаточную толщину для прочности приспособления.

Картофелесажалка

Очень востребованным и незаменимым оборудованием на огороде является самодельная картофелесажалка. Она имеет расширитель для клубней с отверстием внизу и дисками для закапывания их в землю. Заднее колесо с внутренней стороны надо закрыть пластиной, чтобы посадочный материал не попадал под колесо мотоблока. Вся конструкция крепится на стальной раме. Глубина его закрепления регулируется.

Бункер можно сделать из фанеры или оцинкованного тонкого листа. Деревянный ящик можно покрасить водостойкой краской. Чтобы клубни не повреждались, внутри бункер выстилают резиной.

Посадочное устройство состоит из металлической трубки диаметром 10 см, к которой крепится сошник для прорезывания борозды. Высота его, а значит и глубина борозды, регулируется вертикальным перемещением конструкции.

Борозды заделываются дисками, направленными навстречу друг другу под углом. Они двигаются за счет подшипников. Ширина ряда изменяется ослаблением болтов стремянок и сдвиганием дисков. Чтобы на земле не оставалось следов от колес сажалки, землю можно рыхлить культивационными лапками, приваренными к раме.

Сидение сеятеля-самоделки для мотоблока крепится к металлической раме основания.

Дисковый окучник

Из подручных материалов своими руками можно собрать удобное приспособление для окучивания посаженных рядами овощных культур. Основными элементами самодельной навески будут две металлические крышки от кастрюль или диски одинакового размера. Диаметр их – не меньше 50 см. Края крышек или металлических дисков надо заточить как фрезы. Это основные детали окучника. Плоские крышки закругляют внутрь с помощью молотка.

Диски, собирающие землю в валик вокруг стеблей картофеля или другой культуры, укрепляют на металлическую раму. К нижней части ее приваривают небольшие колесики для опоры. Надо закрепить стержни дисков подвижно, чтобы можно было регулировать угол наклона обрабатывающих поверхностей.
