Ремонт бензопилы своими руками: неисправности и их устранение

Устранение неисправностей бензопилы

К примеру, если пила не заводится, тому может быть несколько причин, поэтому не стоит сразу приниматься за ее разборку. Сначала проанализируйте причины поломки которые делятся на 2 группы:

Неполадки узлов двигателя, системы зажигания, подачи топлива или выхлопа. Сюда же относятся неисправности цилиндра — поршневой группы.
Неполадки в узле системы смазки, тормозе цепи, муфты сцепления или в шине, а так же ряд других неисправностей.

Показатели неисправности двигателя

О неисправности работы двигателя можно судить по следующим возникающим проблемам:

невозможно завести двигатель;
двигатель запускается, но потом сразу же, глохнет;
двигатель работает неустойчиво;
на холостых оборотах работает в нормальном режиме, а при нагрузке теряет мощность или глохнет.

Все эти неполадки могут говорить о сбоях в системе зажигания.

Проверка системы зажигания

Свечу тщательно вытирают, потом перекрывают подачу топлива, удаляют остатки топлива, проветривают камеру и запускают стартер. Потом свечу ставят на место и вновь запускают двигатель. Черный нагар свидетельствует о том, что вы использовали некачественное масло, либо в топливной смеси нарушено процентное соотношение масла и бензина. Виной этому может служить неправильно отрегулированный карбюратор. Свечу следует промыть и счистить нагар острым шилом или иглой, зачистить мелкой шкуркой электроды и ввернуть свечу на место.

При проверке свечи обращайте внимание на зазор между ее электродами. Рабочие пределы составляют 0,5 — 0,65 мм

Если в свече изношена или повреждена уплотнительная прокладка, это тоже может служить возникновением проблем с запуском двигателя. Следует проверить свечу и на наличие искры. Для этого к ней подводят кабель зажигания, затем зажав ее плоскогубцами с изолированными ручками, свечу резьбой или гайкой прикладывают к цилиндру. Дернув за трос стартера, проверяют, есть ли искра. Если ее нет, то свечу просто заменяют. Если же искру не дает новая свеча, значит проблема в высоковольтном проводе.

Глушитель бензопилы — разборка и чистка

Когда двигатель на холостых оборотах работает нормально, а при увеличении нагрузки глохнет, возможно, причиной является глушитель. Искрогаситель забивается продуктами сгорания топлива и препятствует нормальному выхлопу. В этом случае глушитель нужно снять и прочистить от нагара с помощью моющих средств, а затем тщательно высушить. Пока глушитель снят, отверстие в двигателе надо заткнуть чистой тряпкой. Причиной засорения глушителя может быть избыток масла в топливной смеси, его плохое качество или неподходящее для двухтактных двигателей масло.

Проверяем работоспособность цилиндра — поршневой группы

Чтобы более точно установить в каком состоянии находится ЦПГ, следует установить в свечное отверстие компрессометр, провернуть стартером вручную или с помощью электродрели коленный вал. Давление рабочей пилы должно находиться в пределах 8−9 атмосфер. При более низком давлении мощность двигателя уменьшается.

Получить полную картину неисправности цилиндра поршневой группы можно, если полностью разобрать двигатель, отсоединив картер от цилиндра и осмотрев поршень. При наличии на нем сколов или глубоких царапин, поршень следует заменить. Если выработана поверхность цилиндра, ее возможно расточить.

Причина снизившейся компрессии может заключаться в износе поршневого кольца. В рабочем состоянии кольцо не покрыто нагаром, в канавке поршня располагается свободно и плотно прижато внутри цилиндра.

Диагностика и ремонт системы смазки цепи

Причиной некорректной работы бензопилы может послужить неисправность в системе смазки цепи:

подтекает масло, проверяем герметичность соединения штуцера насоса и трубки и наличие на них трещин, в случае обнаружения трещины, трубку меняют или заделывают герметиком;
масла поступает недостаточное количество, возможно, засорены каналы, подающие смазку, что случается достаточно часто, их следует хорошо прочистить;
при трещинах на корпусе масляного насоса, его следует заменить.

Неисправность тормоза цепи

Еще одной причиной отказа работы пилы могут служить неисправности в тормозе цепи. Причина может заключаться в засорении пространства под крышкой или в износе тормозной ленты. В первом случае следует прочистить засоры, во втором — заменить ленту.

Детали бензопилы в процессе работы получают разную степень изношенности. Чтобы она всегда была в рабочем состоянии, нужно вовремя заменять детали, которые изнашиваются быстрее — ведущую звездочку, шину, цепь, части антивибрационного узла и ряд других. Следите за своим инструментом, вовремя проводя профилактику, и он всегда будет в рабочем состоянии.

Типология поломок бензопилы

Перед тем как разобрать бензопилу нужно правильно определить тип поломки. Любая неисправность в работе пилы условно относится к одному из двух типов. Первый — поломка двигателя. Проблемы возникают в системах зажигания, подачи топлива, подачи воздуха, вывода отработанных воздушных смесей, цилиндро-поршневой группе.

Второй тип — неисправности в остальных системах агрегата. Это поломки аварийного тормоза, муфты сцепления, направляющей шины, смазочной системы и других деталей.

Набор инструментов для проведения ремонта:

ключи разной величины;
ключ для снятия свечей зажигания;
отвёртки разной величины и формы;
схема пилы.

Описание процесса

Если карбюратор бензопилы не отрегулирован, и запустить бензопилу не возможно, то настройку начинают с установки винтов (L) и (H) в положение стандартной настройки. Это 1/5 оборота винтов до полного закручивания. После чего, необходимо запустить двигатель, дать немного поработать и нагреться. Следующий этап — настройка режима низких оборотов. Оптимальной работы двигателя на «низах» можно добиться регулировкой винта (L) и холостого хода (T). Для этого, сначала винт (L) закручивается до получения максимальных оборотов двигателя, после отпускается на 1/4, а винтом (T) приводятся в норму холостой ход.

После настройки работы на «низах» проводится регулировка тяги и максимальных оборотов двигателя. Для этого медленно закручивают винт (H) и по показаниям электронного тахометра проверяют обороты.

Важным этапом является проверка пилы на всех режимах работы после его регулировки, для этого нужно дать бензопиле остыть, после чего запускать по алгоритму запуска холодного инструмента. Если пила нормально запустилась и работает на холостом ходу ровно, нужно проверить, как она пилит. Если в процессе проверки обнаружены недостатки в мощности бензопилы, то необходимо повторить регулировку винта (H) выкручивая его и проверяя тягу в работе.

Как доработать своими руками

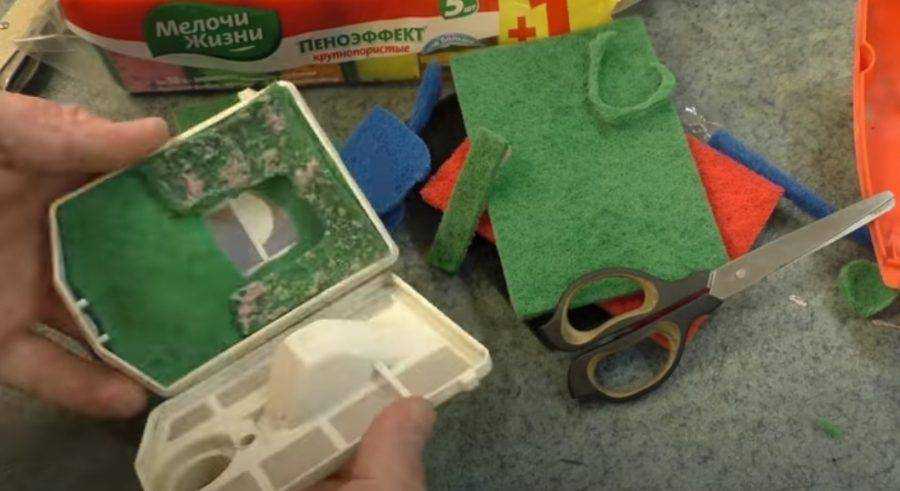

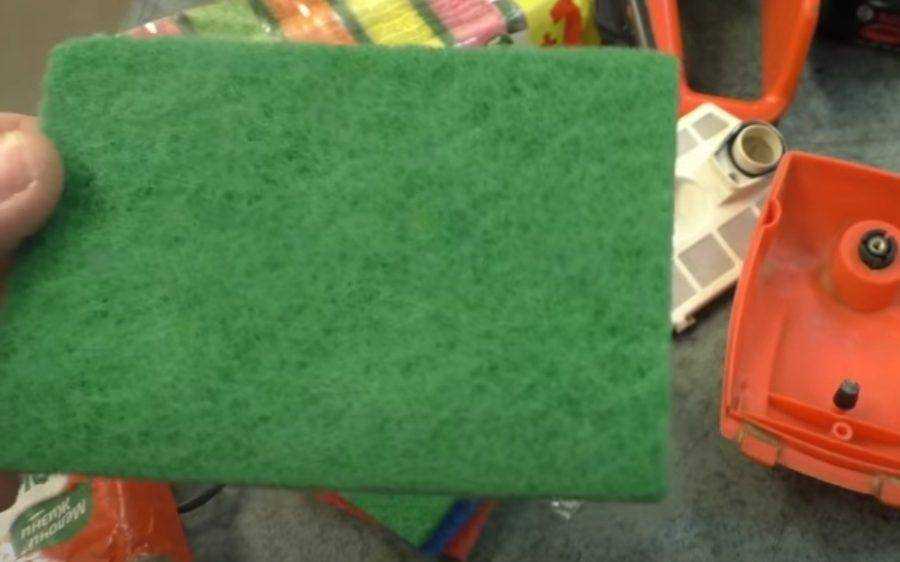

На самом деле тут все предельно просто. Берем губки, от которых нужно оторвать крупноячеистый поролон (мягкую часть), или фибровые салфетки, и вырезаем из этих заготовок фильтрующий элемент по размерам корпуса стационарного фильтра.

Далее действуем следующим образом:

снова разбираем фильтр;
берем в руки ножницы и окончательно подгоняем фильтрующий элемент под размеры корпуса;
соединяем обе половинки корпуса.

Выглядит все это довольно просто, но на самом деле придется потрудиться. Чтобы доработать фильтр потребуется несколько фибровых салфеток из полимерного волокна, который, как оказалось, отлично задерживает древесную пыль. Каждую из этих заготовок придется серьезно дорабатывать. Главное, чтобы самодельный фильтрующий элемент плотно прилегал ко всем сеткам и отверстиям, но не мешал при этом крепежной стойке и не перекрывал выходное отверстие. Обычно все это действие занимает не более 15 минут.

Подробней этот процесс можно посмотреть в видео на YouTube в конце статьи.

Внимание!!! Перед установкой фильтра на бензопилу необходимо проделать отверстие, можно использовать отвертку или обычное шило, под шпильку фиксации крышки. Доработка завершена

Можно приступать к испытаниям. Если все было сделано правильно, то такое усовершенствование стандартного воздушного фильтра абсолютно не влияет на работоспособность бензопилы, если конечно чуть подрегулировать карбюратор. Если этого не сделать, то количество оборотов будет слегка падать

Доработка завершена. Можно приступать к испытаниям. Если все было сделано правильно, то такое усовершенствование стандартного воздушного фильтра абсолютно не влияет на работоспособность бензопилы, если конечно чуть подрегулировать карбюратор. Если этого не сделать, то количество оборотов будет слегка падать.

Надеемся, что эта информация поможет пользователям существенно продлить ресурс работы китайской бензопилы. Главное при этом, не забывать вовремя менять забитые древесной пылью самодельные фильтрующие элементы.

ГСМ для бензопил

К процессу подготовки бензосмеси необходимо подходить очень ответственно.Бензопилы используют бензин не чистый, а в смеси с двухтактным маслом. Масло должно быть качественным и при работе сгорать без последствий. Смесь изготавливается в процентном отношении 1 к 50, другими словами, на 1 литр бензина добавляется 20 г масла. Литр бензина отмерить не составит большого труда, а чтобы приготовить точно 20 г масла, потребуется мерный колпачок либо же обыкновенный медицинский шприц. После добавления масла необходимо тщательно взболтать, чтобы смесь стала однородной.

При важно не перепутать заливочные емкости. На бензобаке пропечатан отчетливый рисунок заправочной колонки

Заливку желательно осуществлять с помощью лейки-воронки, чтобы сохранять инструмент в чистоте

На лейке также желательна дополнительная сетка для предотвращения попадания в бак лишней грязи. Нельзя забывать о том, что бензопила предусматривает использование масла для смазки цепи. Для этого подойдет любое чистое непереработанное масло примерной вязкостью 15-30

Заливку желательно осуществлять с помощью лейки-воронки, чтобы сохранять инструмент в чистоте. На лейке также желательна дополнительная сетка для предотвращения попадания в бак лишней грязи. Нельзя забывать о том, что бензопила предусматривает использование масла для смазки цепи. Для этого подойдет любое чистое непереработанное масло примерной вязкостью 15-30.

Заливается масло в отдельный бачок, расположенный вблизи шины. При заливке тоже используйте лейку или шприц. Масло в бензопиле должно присутствовать постоянно. Периодически нужно смазывать подшипник, который находится в конце шины. Это можно сделать тем же шприцем через специальное отверстие. Пила готова к работе, можно приступать к запуску. Чтобы минимизировать возможность случайного возгорания, запуск пилы рекомендуется проводить в месте, отдельном от ее заправки горючим.

Ремонт и обслуживание сапуна

Из-за незначительной стоимости, а также простоты снятия/установки, почти всегда ремонт сапуна сводится к его замене. Но это даже забывчивым автовладельцам, проводящим его обслуживание от раза к разу, не понадобится, так как там просто нечему ломаться.

Всё его обслуживание сводится к своевременной чистке. Снаружи достаточно протереть ветошью, а если загрязнения давние, то придётся воспользоваться ножом, отвёрткой или скребком.

Чистка изнутри несколько сложнее, но всё равно очень простая. Сапун необходимо снять (он может быть на болтах или жёстко посажен «в натяг») и примитивным шомполом, сделать который можно из куска проволоки, прочистить. Аналогично поступаем с маслоуловительной сеткой: в редких случаях, когда она сильно забита, механической чистки будет недостаточно. И тогда её нужно прожечь, налив совсем немного бензина, или замочить в агрессивной химии на несколько часов.

Сборка, как это вполне предсказуемо, в обратном порядке. Поэтому весь процесс не займёт много времени и не потребует наличия специальных инструментов или навыков.

При этом делать это лучше всего при сезонной замене масла или прохождении очередного ТО. На большинстве автомобилей со средним пробегом проводить эту нехитрую операцию достаточно два раза в год. Но именно сапун мотора подтверждает непреложную истину: в автомобиле, особенно современном, нет мелочей.

Для функционирования двигателя автомобиля должно соблюдаться ряд условий, среди которых и нормальное давление в картере. И обеспечивает это система отвода картерных газов, одним из основных элементов которой является сапун.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

забитый воздушный фильтр,
забитые нагаром выхлопные окна и глушитель,
плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

Двигатель заводят и прогревают в течении 5-7 мин.
Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Конструкция и принцип работы

Карбюратор — это устройство, в котором производится смешивание в заданных пропорциях топлива (бензина) и воздуха, с последующей подачей подготовленной смеси в цилиндр двигателя. Практически на всех моделях бензопил установлены карбюраторы одного типа, поэтому устройство и принцип действия у них одинаковы.

Основными элементами конструкции карбюратора являются:

корпус, который для снижения веса отлит из алюминия. Бензопилы постоянно приходится переносить с места на место, во время работы их удерживают руками, поэтому уменьшить вес инструмента — первоочередная задача производителей;
диффузор с воздушной заслонкой, которые находятся на входе;
жиклеры, представляющие собой клапаны для дозированной подачи топлива;
распылитель, обеспечивающий впрыск бензина в камеру (на схемах он обозначается как главный жиклер);
топливная (поплавковая) камера.

Рисунок 1 – Схема карбюратора бензопилы

Принцип работы карбюратора можно описать как цикл, состоящий из следующих действий:

Во время запуска двигателя открывается воздушная заслонка.
Ход поршня создает разряжение в воздушном канале, вследствие чего в диффузор поступает воздух, количество которого регулируется положением воздушной заслонки.
Из бензобака в поплавковую (топливную) камеру поступает бензин. Скорость его поступления регулируют жиклеры.
В диффузоре происходит смешивание бензина и воздуха, следствием чего становится образование топливно-воздушной смеси, которая затем поступает в цилиндр двигателя. Чем большее количество смеси поступает в камеру сгорания цилиндра, тем выше будут мощность и частота оборотов на валу двигателя.

Как настроить карбюратор на бензопиле Carver

Регулировка холостого хода винтом Т всегда стоит отдельно. Если двигатель бензопилы Carver глохнет на холостых оборотах, причиной этого могут быть:

плохая работы свечи зажигания;
потеря компрессии из-за критического износа поршневой системы;
плохое топливо;
плохая работа карбюратора, не связанная с регулировкой;
забитые парафином фильтры в баке и карбюраторе.

По этим же причинам двигатель бензопилы Carver может плохо работать не только на холостых, а в общем — не тянет, не развивает оборотов, глохнет при нажатии ручки газа и т.д. Поэтому сначала надо попытаться разобраться с этими причинами. И в последнюю очередь, если проблемы не решены, можно пробовать увеличить обороты холостого хода поворотом винта Т по часовой стрелке.

Если двигатель вообще не заводится на холостых именно по причине нарушения регулировки, винт Т закручивают на 1/2 или 3/4 оборота и заводят двигатель.
Затем регулируют на слух при заведенном двигателе, соблюдая все меры безопасности. (При сильном увеличении оборотов цепь бензопилы может начать вращаться, а это опасно).
Если на холостых крутится цепь, винт Т откручивают назад до положения, в котором двигатель на холостых работает уверенно и не глохнет, а цепь не крутится.

Затем проверяют работу двигателя бензопилы во всех режимах. Если устойчиво работает на холостых, но глохнет при нажатии газа — верный признак нехватки подачи топлива в камеру сгорания. При исправной работе всех систем, чистых фильтрах и жиклере, причиной скорей всего является нарушение регулировки винта L.

Его также лучше регулировать на заведенном прогретом двигателе бензопилы Carver, вкручивая на 1/4 оборота и пробуя газовать.
Если подача топлива слишком обильна, двигатель при положении ручки «газ на всю» будет работать как на холостых. Это значит, что винт L закручен слишком сильно и надо по шагу в 1/4 оборота выкручивать его обратно, пробуя давать газ.

Если после регулировки винта L двигатель Carver не выдает нужной для работы мощности, можно осторожно попробовать увеличить максимальные обороты регулировкой винта Н. Регулируют его также на заведенном двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Регулируют его также на заведенном двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Увеличение потолка оборотов может несколько продлить срок работы старой бензопилы с изношенной поршневой. Слабая компрессия компенсируется большей подачей смеси на максимальных оборотах.

Профессиональная регулировка винта Н проводится с применением тахометра для определения потолка оборотов и осциллографа для контроля за частотой вспышек на свече. Предварительно проверяется компрессия.

После регулировки винта Н может произойти изменение работы в других режимах. Поэтому надо будет опробовать работу во всех режимах и при необходимости снова слегка скорректировать регулировку винтами L и Т.

Не всегда стоит это делать по следующим причинам:

При сильной закрутке острый конец винта может разрушить жиклер из рыхлой порошковой бронзы у дешевых бензопил, а это поломка.
1,45-1,5 оборота от «до конца» могут не соответствовать старому положению винтов, при которых бензопила все-таки работала до последнего, и реальным заводским настройкам.

Поэтому регулировать нужно исходя из положения «как было» не более чем на 1/4 оборота за один приём

Важно запоминать, насколько и в какую сторону было изменено положение винта

Если все же нужно завернуть винт «до конца», считают количество оборотов от положения «как было», это даст возможность вернуть настройки в прежнее положение. Затягивать «до конца» нужно без усилий.

Общие принципы самостоятельной настройки карбюратора бензопилы представлены в следующем видео:

Бензопила Goodluck/Замена топливного бака/Замена катушки зажигания.

Разборка китайской (цыганской) бензопилы

. Как снять звездочку с бензопилы хускварна своими. Как снять маховик с — fassen.net. Как снять звездочку с бензопилы и. Неспешно разбираембензопилу .

На следующем этапе необходима разборка цилиндро-поршневой группы мотора бензопилы. Конструкция двигателя бензопилы «Штиль» аналогична двигателю скутера. Разбирается он очень просто. Нужно открутить четыре болта, крепящие головку цилиндра. Затем цилиндр аккуратно вынимается из блока. Поршень должен иметь идеальный вид. В случае обнаружения задиров его нужно заменить. Ремонт цилиндра выполняется расточкой в соответствии с ремонтным размером. Как снять звездочку с бензопилы хускварна, партнер…. демонтаж карбюратора с бензопилы как снять карбюратор с бензопилы причина и как. Иногда цилиндр меняется совместно с поршнем.

Двигатель бензопилы «Штиль» аналогичен двигателю от скутера и легко разбирается.

После извлечения поршня необходимо внимательно осмотреть, в каком состоянии находятся кольца. Посадка колец должна быть плотной, но садиться на поршень они должны свободно. Затем поршень нужно вставить в цилиндр и попробовать его раскачать, опираясь на верхнюю точку. При болтанке поршня можно смело говорить о его износе. Из-за такой неисправности бензопила не в состоянии работать на всю силу.

Проблемы самостоятельного ремонта

Проблема во многих случаях усложняется отсутствием полноценной информации по технологии ремонта. По мнению зарубежных производителей, после выработки ресурса пила должна списываться в утиль, поэтому ремонтопригодность многих моделей бюджетного уровня вызывает обоснованные сомнения.

Сложнее поддаются восстановлению бензопилы профессионального класса.

Проблема усложняется высокой стоимостью запасных частей.
Не исключено, что для восстановления работоспособности отдельных узлов и механизмов, в частности, для настройки топливной аппаратуры потребуется специальное оборудование.

Замена дорогих фирменных деталей доступными по стоимости, но недолговечными китайскими аналогами в экономическом плане себя не оправдывает. Практика показывает, эти комплектующие вырабатывают ресурс в лучшем случае на 50-60%.

Двигатель

Если бензопила не заводится, первое, что нужно сделать, это проверить наличие в баке топливной смеси. Кстати, ее необходимо готовить в пропорциях, указанным заводом-изготовителем двигателя, иначе инструмент просто не заведется.

Убедившись в том, что топливная смесь правильная и имеется в наличии, следует выполнить проверку системы зажигания. Для этого нужно осмотреть свечу зажигания.

свидетельствует о том, что топливная смесь не попадает в карбюратор, а значит проблема не в зажигании;

забрызганная топливом свеча

это сигнал о наличии некачественного масла в системе смазки двигателя, неправильных настройках карбюратора либо о неверно приготовленной топливной смеси.

Если свеча забрызгана топливом, после снятия ее необходимо тщательно протереть. Также следует очистить систему подачи топлива. Для этого она перекрывается, после чего включается стартер. Покрытую нагаром свечу необходимо аккуратно очистить с помощью шила и наждака.

При проверке свечей следует обратить внимание на расстояние между электродами (нормальный зазор составляет 0,5-0,65 мм), а также состояние прокладки и наличие искры. Поврежденную или изношенную прокладку придется заменить, а искру можно проверить, надев кабель зажигания, соединив цилиндр и гайку свечи и заведя стартер. В большинстве случаев в работе двигателя встречаются следующие проблемы:

В большинстве случаев в работе двигателя встречаются следующие проблемы:

двигатель перестал заводиться;
двигатель заводится, но спустя некоторое время глохнет;
двигатель не способен развить необходимую мощность;
двигатель работает крайне неустойчиво.

Как отрегулировать бензопилу, зависит от того, когда именно начинаются проблемы:

Топливная смесь приготовлена неправильно, в ней слишком много масла, поэтому октановое число бензина меньше, чем должно быть, поэтому бензопила работает только на подсосе или сразу же глохнет.
Нагар на свече зажигания или неправильный зазор между свечой и проводом.

Забился глушитель. Необходимо произвести очистку от нагара.
Сбились настройки карбюратора. Требуется регулировка холостого хода на бензопиле. Она выполняется при помощи регулировочных болтов, имеющих маркировку L и H. Как отрегулировать холостой ход, смотрите в статье про регулировку карбюратора.

Забит воздушный или топливный фильтр. Нужно прочистить и проверить уплотнения.
Забит сапун и из-за этого не поступает топливо и не работает подкачка бензина на бензопиле. Возьмите иглу и аккуратно прочистите сапун.
Неисправность бензонасоса. Снимите насос и проверьте, не сочится ли из него бензин. Если сочится – замените уплотнительную прокладку или сам насос.

Забит воздушный фильтр. Необходимо достать фильтр, хорошо прочистить или даже промыть, просушить и установить обратно.
Неправильная пропорция маслобензиновой смеси. Слейте топливо и заново смешайте масло и бензин в правильной пропорции.

Если при работе возникают посторонние звуки, похожие на выстрелы, значит проблема с глушителем или карбюратором. Как сделать, чтобы бензопила работала тихо? Это зависит от того, в каком именно узле неисправность.

Слишком позднее зажигание – топливовоздушная смесь не успевает прогорать в цилиндре, поэтому получается звук, похожий на небольшой взрыв.
Обедненная топливовоздушная смесь. В смесь поступает слишком мало бензина – требуется регулировка бензопилы, точнее жиклеров, чтобы увеличить подачу топлива. Почему бензопила газует сама – по этой же причине.

Обогащенная топливовоздушная смесь. Почему бензопила «стреляет»? В смеси слишком много бензина и мало воздуха, поэтому смесь не до конца прогорает в камере и частично догорает в глушителе. Нагар на выхлопной – явный признак этого. Необходима чистка воздушного фильтра или регулировка карбюратора.

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

алюминиевый корпус (цельный, литой);
жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
поплавковая камера;
диффузор;
распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

когда запускается двигатель, открывается воздушная заслонка;
из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
такие же действия проделайте с винтом Н;
бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).

ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
не отрегулировано зажигание.
