Детальная инструкция по работе с мультиметром

Порядок использования

Так как мультиметров в нашем мире потребителей и производителей великое множество, дабы удовлетворить любого, даже самого искушенного или искусанного неудачным опытом покупателя, нет смысла описывать их виды и типы.

Разбор буду вести на примере личного тестера, с которым много где бывал, и в работе которого освоился. Начало пользования мультиметром лежит обычно в его задней части, порой эта часть находится под защитным чехлом. Речь идет о батарейке. Снять правильно чехол сперва может показаться непросто и даже невозможно, однако, принаровившись, задача оказывается элементарной. В моем случае это 9 вольтовая батарейка, которая прячется под крышкой. Крышка откручивается с помощью отвертки “+”. Батарейка порою разряжается, особенно если не отключать подсветку, и тогда следует ее заменить на новую.

Если с батарейкой всё нормально, то мультиметр можно включать. Тут встречаются варианты. В моём случае, прибор включается кнопкой вкл., а отключается кнопкой выкл, кои совмещены в одной.

Встречаются варианты, где включение-отключение осуществляется вращением центрального вращающегося диска. Положение отключено в данном исполнении находится в крайнем левом положении (-90 градусов).

При любом виде замера следует учитывать, что у провода, радиоэлемента может быть изоляция, как в виде оболочки, так и в виде краски. Порой эту оболочку придется срезать, а краску зачищать, например отверткой. Естественно зачищать не под напряжением.

В зависимости от необходимых задач мы будем подключать провода (их еще называют концы, но не стоит опускать их в воду(шутка)) в определенные отверстия на приборе. Далее разберем использование каждого вида измерения более подробно, но сразу оговорюсь про один момент. У прибора на каждом режиме измерения есть допустимая величина.

В случае с М4583 эта информация написана в нижней части под отверстиями. Напряжение до 1кВ, ток до 10А, ток до 200мА. То есть ток величиной более 10А (если вы не в курсе, ток опасен для человека) мерить прибором не следует, так как он сгорит, сломается, придет в непригодное состояние, не будет работать.

Сразу возможная вторая ошибка — провода мультиметра подключили на 200мА, а думали, что на 10А. В итоге необходимо будет покупать предохранитель. Чтобы найти предохранитель, необходимо отвинтить заднюю крышку и достать этого малыша. Покупается на местном радиомаркете или рынке в соответствии с номиналом, который написан на предохранителе. Или просто показываете продавцу и он сам подберет нужный.

Включив мультиметр, необходимо вставить провода. Тут есть 4 очевидных варианта и три не очень очевидных. У нас два провода и четыре отверстия.

• общий и “V-Ом-Гц” — измеряем сопротивление, напряжение постоянное и переменное, частоту
• общий и мА — измеряем ток, величиной до 200мА (в разных устройствах по разному)
• общий и А — измеряем ток, величиной до 10А — обычно для этого вида измерения используют клещи, так как, пока возникнет необходимость в таком измерении, данный вид измерения становится недоступным из-за неправильного пользования прибором молодым специалистом.

Включаем прибор — вставляем провода в “общий+V-Ом-Гц” — выставляем на круге сектор “диод-прозвонка” и соединяем концы. Тут возможно два варианта — если зазвонит, значит прибор исправен. Если же не звонит, то либо у Вас сломалась звонилка, либо неисправен один или оба из проводов, либо вы выставили не на прозвонку — в общем тогда прибор возможно неисправен. Вместо прозвонки можно смотреть на экран в режиме сопротивления. При замкнутых концах должно показывать значение близкое к нулю, при разомкнутых — 1.

Обычно, когда необходимо что-то измерить, мы представляем примерную величину того, что мы получим. То есть в розетке напряжение 220В, ток во вторичных цепях до 5А, в АСУшных цепях 20мА. Хотя, нет, не всегда эта информация известна. Поэтому при работе с мультиметром всегда выставляем максимальный предел измеряемой величины. Даже если в розетке 220В, лучше выставить на 700В и потом покрутить диск к уменьшению. Уменьшая предел, мы повышаем точность измерения. Я по крайней мере так думаю.

Куда подключать щупы мультиметра

Щупы для мультиметра идут в комплекте. Один щуп – красный, второй – черный. Корпус щупа выполнен из диэлектрика, на конце – заостренный металлический стержень

Внимание! Помните золотое правило: красный – всегда плюс, черный – всегда минус

Поэтому важно не перепутать гнезда подключения, иначе есть риск запутаться. Красный щуп всегда кидаем на плюс, черный – на минус

Красный щуп всегда кидаем на плюс, черный – на минус.

Щупы подключаются к специальным гнездам, также имеющим обозначения. Самих гнезд может быть три или четыре, в зависимости от модели мультиметра.

Гнезда для подключения щупов:

1. Гнездо “СОМ” – обозначает минус (масса, общий). В него подключается щуп черного цвета. Всем известно, что при замере переменного напряжения, допустим, в розетке, полярность не имеет значения. Тем не менее, следуйте следующему правилу: если есть определенный провод (щуп) и для него имеется специальное отверстие, то нужно подключать этот провод именно в это отверстие, так как черный цвет провода недвусмысленно нам намекает на то что он – минусовой.
2. Гнездо «VΩCX+» — обозначает плюс, к нему подключается красный провод. Это гнездо используется при измерении сопротивления, напряжения, частоты, температуры, проверки диодов и транзисторов. Проще говоря, это гнездо используется во всех измерениях, за исключением измерения силы тока.
3. Гнездо “20А” – специальное гнездо. К нему подключается красный щуп, а функция этого гнезда – измерение силы тока величиной до 20 ампер. 20 ампер это очень большая сила тока, поэтому будьте осторожны

Опять же, очень важное правило: при измерении силы тока, прибор (в нашем случае – мультиметр) нужно подключать к цепи последовательно и только так. Если рядом с этим гнездом увидите надпись “UNFUSED”, то имейте ввиду, что измерение производится без использования предохранителя, поэтому постарайтесь не сжечь прибор

Также нужно знать, как обозначается постоянный ток на мультиметре.
4. Гнездо “MACX” – гнездо для измерения силы тока малых значений микро- и миллиампер. Если рядом окажется надпись «0.2А MAX FUSED» — значит измерение производится с защитой прибора предохранителем, максимальное значение измерения – 0.2 ампера.

На приборе может быть нарисован красный треугольник с надписью “МАХ 600V” (значения могут отличаться в зависимости от модели мультиметра). Это максимальное значение измерения напряжения. Нельзя замерять напряжение выше этого параметра.

Внимание! Если вам неизвестны пределы измеряемого значения – устанавливайте регулятор на максимальное значение, по мере измерения – двигайтесь в меньшую сторону. Например, мы знаем, что измеряемый прибор (например, аккумулятор) имеет постоянное напряжение, но не знаем примерный диапазон (то-ли 24 вольта, то-ли 12 вольт, а может быть и 1.6 вольт)

В этом случае устанавливаем регулятор на максимальное значение сектора измерения постоянного напряжения и двигаемся в меньшую сторону.

Очень важно! Проводя любые измерения, ни в коем случае не держитесь пальцами за металлическую часть щупа, особенно при каких-либо измерениях опасного напряжения или силы тока

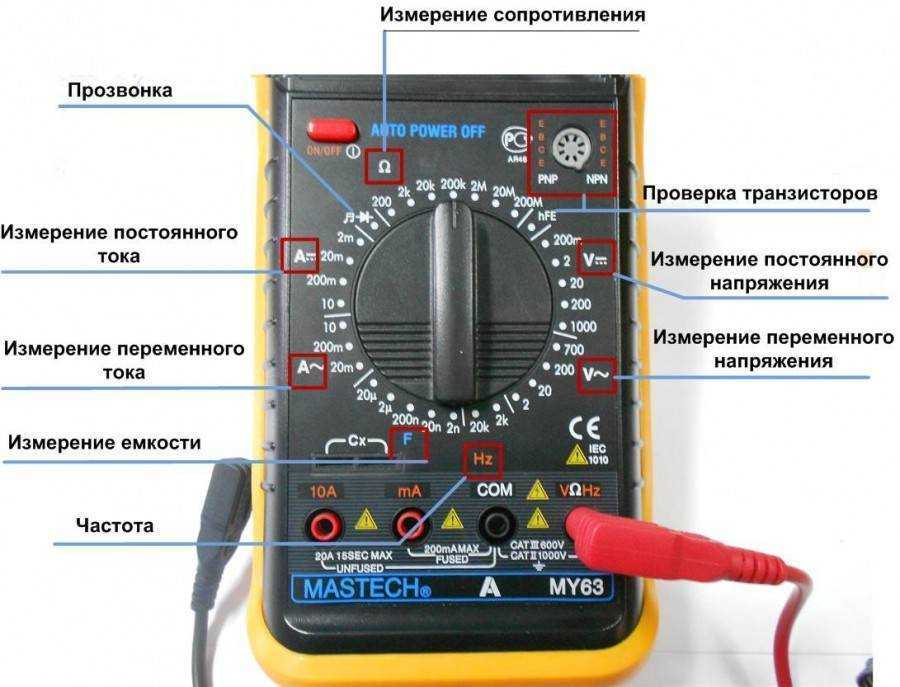

Обозначения на мультиметре

Мультиметр — мечта электрика. Не нужно использовать несколько приборов для переключения с одной операции на другую.

Шкала прибора — важный элемент. Неправильная работа приводит к погрешностям измерения или неисправности прибора. Для этого нужно знать все обозначения на ней.

Шкала представляет собой круговые секторы со значками, обозначающими параметры. Каждый сектор отвечает за конкретный параметр. Все они разбиты линиями.

В комплекте идут щупы. Золотое правило: плюс — красный, за остальное отвечает черный. Гнезда подключения щупов:

Гнездо «COM». Это минус, масса. Сюда подключается черный щуп

Это важно при измерении полярных деталей.
Отверстие «VΩCX+». Это плюсовое гнездо, к которому подключается красный провод

Оно используется во всех измерениях, кроме силы тока.
Гнездо «10A». Служит для замера силы тока до 10 А. Значение может быть любым —20 А, 30 А. Это очень большая сила тока. Важно не сжечь прибор. Если появилась надпись около гнезда «UNFUSED», значит измерение проводится без предохранителя. Подключить мультиметр во время операции можно исключительно последовательно.
«MACX». Здесь подключается щуп для измерения малых токов — до 0,2 А.

Красный треугольник с предупредительной надписью «MAX 750» обозначает предел измерения напряжения. Число может меняться.

Если не известны пределы измерений — ставьте максимум на шкале. Ни в коем случае не прикасайтесь к металлической части щупа — если в некоторых случаях это приведет к погрешности измерения, то в тяжелых — к поражению током.

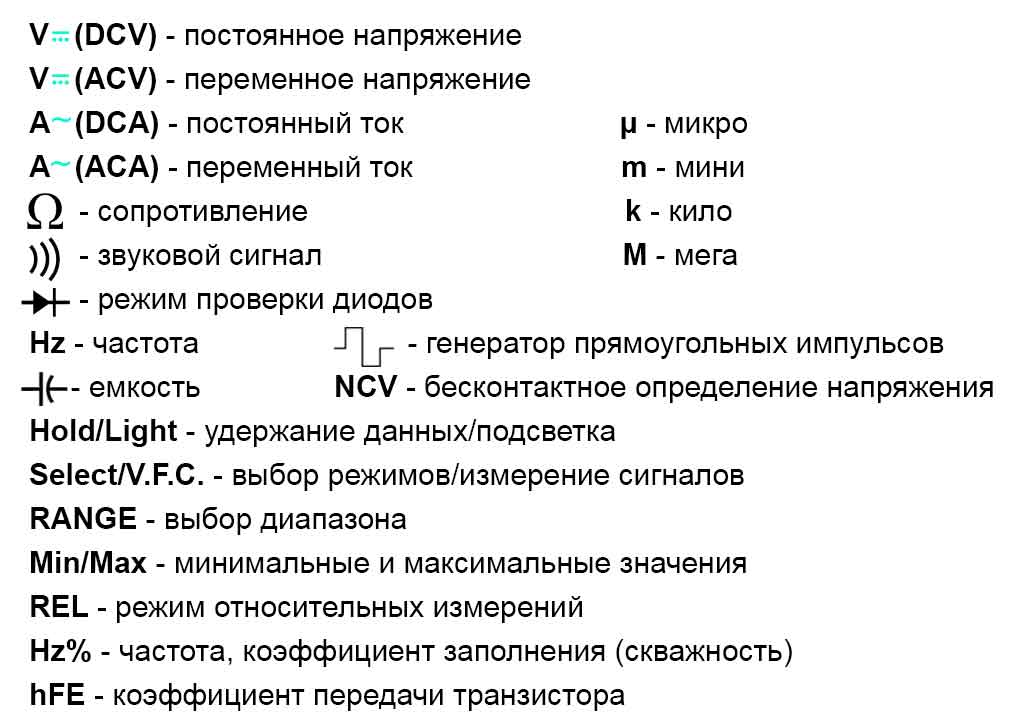

Расшифровка обозначений шкалы мультиметра по секторам:

• «DCV» — постоянное напряжение;
• «ACV» — измерение переменного напряжения;
• «DCA» — шкала постоянной силы тока;
• «ACA» — значок переменного тока.

Обозначения на шкале сопротивлений в стандартном исполнении: 20 Ом, 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОМ, 20 МОМ, 200 МОМ. Они млгут быть разными. Для измерения ручка ставится в сектор «Ω».

На некоторых моделях постоянное напряжение обозначается черточкой с буквой V: «V—». Переменное напряжение — буквой V с волной.

Переменный ток

Значок переменного тока аналогичен переменному напряжению — волнистая черта забуквой A. Для измерения переменного тока в схему вводят выпрямительные диоды. Цешка плохо подходит для измерения этого параметра. Для этого нужны токоизмерительные клещи.

Постоянный ток

Обозначение постоянного тока аналогично постоянному напряжению — сплошная или прерывистая черточка около буквы A: «A—». Постоянный ток обозначается «DCA» или просто «DC». Регулятор выставляется в этом секторе. Для измерения параметра мы цепь — прибор подключаем параллельно. Параметр измеряется в одном проводнике, поэтому мы включаем в него мультиметр, который кроме пропуска тока занимается измерением.

Последовательность проведения измерений

Измерение постоянных напряжений

Для выполнения измерений черный щуп мультиметра подключают к разъему COM (8), красный – к разъему 7. Такое подключение щупов используется при всех измерениях, за исключением измерения величины постоянного тока на пределе 10 Ампер.

Измерение величины напряжения производят параллельным подключением щупа к точкам (выводам, контактам, разъемам, клеммам) измерений. Переключатель режимов устанавливают в зону 13 на предел, соответствующий максимально возможному напряжению в конкретной цепи. Например, при проведении измерений в легковом автомобиле переключатель устанавливают на предел 20 Вольт. Если величина измеренного напряжения будет менее 2 Вольт, для получения более точных данных следует установить переключатель на 2 В. Если величина измеряемого напряжения превысит предел измерения, на цифровом индикаторе появиться значение 1 в верхнем регистре.

На цифровом индикаторе показывается полярность напряжения (значок + и -).

Измерение переменных напряжений

Данный режим часто используется для контроля бытовой сети 220/380 Вольт 50 Герц. Для этого переключатель режимов устанавливается в зону 3 на предел 600 Вольт. Результаты измерения индицируются на цифровой шкале. Если величина меньше 200 Вольт, для увеличения точности предел можно установить на 200 Вольт.

При выполнении измерений необходимо соблюдать меры предосторожности

Измерение величины постоянного тока

Измерения проводятся, подключая щупы в разрыв электрической цепи. Ели подключить, например, в режиме измерения тока щупы к клеммам аккумулятора, прибор выйдет из строя. Первоначально переключатель устанавливается на 200m (миллиампер), затем, на меньший, если требуется.

На пределе тока до 10 Ампер красный щуп помещают в гнездо 9. При большом токе проводники щупов могут нагреваться.

Измерение сопротивления

Переключатель устанавливают в зону 11 на предел 200. Щупы устанавливаются в гнезда 7 и 8. Если индицируется 1 (рис.4), значит, сопротивление цепи имеет большее значение, предел увеличивается.

Индикация 1 на максимальном пределе свидетельствует об обрыве в цепи.

Контроль работоспособности диода

В мультиметре имеется возможность проверять работоспособность диодов. Переключатель устанавливается в положение 12. Попеременно подключая щупы к диоду в различных направлениях, определяют исправность диода. В одном из направлений сопротивление должно быть около 600 Ом. В обратном включении сопротивление практически бесконечное (на индикаторе показывается 1).

«Прозвонка» электрической цепи

Для определения исправности электропроводки звуковым методом переключатель устанавливается в положение 6. Щупы подключаются к противоположным выводам контролируемого проводника. При наличии электрического соединения (исправности контактов, проводника) сработает зуммер.

Определение коэффициента передачи h21 биполярных транзисторов

Переключатель устанавливается в OFF (выключен). Транзистор вставляется в разъем 10 в соответствии с полярностью, расположением базы, коллектора, эмиттера (cbe). Переключатель устанавливается в направлении 5. На ЖК-дисплее индицируется коэффициент передачи транзистора.

Разновидности мультиметров и принцип их устройства

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

Непросто разобраться в нескольких шкалах. Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла». Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам.

Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения.

Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций. Производители предлагают дорогие модели, похожие на осциллографы.

На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.

В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.

Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.

Аналоговые

Это тестеры старого образца, которые выглядят как коробки с остекленной дугообразной шкалой и подпружиненной стрелкой. Часто на шкале есть зеркальная полоска-дуга, чтобы при взгляде на стрелку можно было совместить стрелку с ее отражением.

Таким образом, при замере вы смотрите точно перпендикулярно шкале, а не под углом, и вам будет труднее ошибиться. На измерительной панели нанесено много параллельных дуговых шкал для разных видов измерений:

Аналоговый мультиметр

Одно из главных преимуществ аналогового мультиметра – невысокая цена при вполне достаточной для бытовых целей точности измерений.

Тем более что в большинстве аналоговых мультиметров встроен специальный резистор для подстройки положения стрелки точно на «0». Для регулировки используется головка резистора, похожая на шлиц винта, расположенная ниже измерительной шкалы примерно в месте крепления стрелки.

Цифровые

Эти мультиметры более современные и выглядят как черные продолговатые коробочки с большим жидкокристаллическим табло для цифровой индикации показаний.

Свое название эти приборы получили потому, что входящие в прибор аналоговые сигналы в аналого-цифровом преобразователе (АЦП) переходят в цифровую форму. Такие аппараты дороже аналоговых, зато размеры и вес у них несколько меньше, работать с ними удобнее и быстрее.

Некоторые модели хорошо подходят для работы в полной темноте благодаря возможности подсветки индикаторного табло (а электрикам нередко приходится работать в темных помещениях). Вы просто нажимаете кнопку, и панель освещена.

Кроме того, можно найти модель с возможностью записи снимаемых показаний в память устройства и последующей передачей этих данных на компьютер для дальнейшего анализа. Для этого достаточно нажимать специальную кнопку.

Обычно цифровыми девайсами пользуются профессиональные электрики, электронщики и инженеры.

• В комплект для измерений входят два провода с клеммами и остроконечными щупами:
• один провод черного цвета – «минус», «масса», «com» (common – общий);
• второй провод красного – «плюс» или «измерительный».

Черный щуп обычно прикладывают к корпусу электроприбора (общей шине) или цепляют специальным зажимом – «крокодильчиком». Красный щуп чаще всего берут в правую руку и прикладывают в разные места схемы.

Щупы в комплекте цифрового мультиметра такие же, как и в аналоговом мультиметре. Часто гнезда имеют цветовую маркировку – красное и черное обрамление, чтобы случайно не перепутать, какой щуп куда вставлять.

Иногда мультиметр является встроенной частью другого прибора, например, цифровых электрических клещей. Из-за необходимости иметь большие размеры такие устройства обладают большим количеством свободного места в своем корпусе, куда и встраивается мультиметр.

Измерение сопротивления

Для измерения сопротивления переведем переключатель в положение Ω, то есть режим омметра. Подопытным элементом у нас будет резистор сопротивлением 220 кОм. Допустим, что мы не знаем его сопротивление (это и логично, ведь зачем тогда его измерять) переведем переключатель на предел 2000 КОм, прибор покажет нам значение 219 кОм. Не удивляйтесь что не 220, во первых мультиметр самый простой (а следовательно не самый точный), а вторых многое зависит от того как плотно прилегают щупы к выводам резистора. Если бы резистор был номиналом, к примеру,100 кОм, то мы бы для большей точности перевели на предел 200 кОм.

Колесо выбора режимов работы тестера

Для того, чтобы указать на цифровом тестере функцию, которой вы хотите воспользоваться – существует колесо управления, поворачивая которое, вы выбираете нужный режим и предел измерений.

Функции измерения цифрового мультиметра

Чаще всего у стандартного тестера существуют следующие функции измерения:

V=  Измерение напряжения постоянного тока

V~  Измерение напряжения переменного тока (жми чтобы узнать как измерить напряжение в розетке или определить фазу мультиметром)

A=  Измерения постоянного тока (Узнай, можно ли измерить ток в розетке и как это сделать правильно)

Ω  Измерение сопротивления

-hFE  Проверка транзисторов

o))) Прозвонка электрических цепей (жми на ссылку, узнай больше об этом режиме, как его включать и многое другое)

OFF  Выключение прибора

Вместо значков переменного «~» и постоянного «=» тока, может так же применяться аббревиатура AC и DC, что означает буквально следующее:

AC — Alternating Current – переменный ток

DC — Direct Current – постоянный ток

И измерение, допустим, постоянного напряжения, в этом случае записывается как, DCV или VDC.

Многие из этих режимов, имеют несколько пределов измерения — диапазонов, которые обычно сгруппированы на панели прибора и соответствующим образом промаркированы, чтобы вы не ошиблись к какой функции они относятся.

Пределы нужны, в том числе, потому, что тестером, в разных областях, требуется измерять совершенно разные величины, где-то показания измеряются сотнями тысяч единиц, а в каких-то сферах измеряются лишь десятые доли.

Чтобы отобразить на экране мультиметра показания для каждого случая, необходимо отржение как минимум 6-7 разрядов (именно столько цифр требуется для того, чтоб показать, миллион Ом – 1 МегаОм), а как вы помните у нас для отображения доступно только 3-4 символа.

Поэтому, когда вы измеряете, сопротивление, которое должно быть 10 Ом, а у вас выставлен на тестере диапазон 2 Мом (МегаОм), то на экране вы увидите лишь нули, а вот искомую величину экран отразит при выборе диапазона 20 кОм.

Различные пределы измерения обозначаются соответствующими единицами этой величины, для удобства сокращения к ним добавляются общеизвестные приставки: микро, мили, кило, мега. Ниже приведены значения этих приставок:

— μ микро n/1 000 000

— m мили n/1 000

— k кило n*1 000

— M мега n*1 000 000

, где n-основная единица измерения.

Так, например, 2 милиАмпер = 2/1000 = 0,002 Ампер.

Проводя измерения, не зная какой результат будет получен, всегда начинайте с самого большого показателя диапазона!

Например, измеряя напряжение в сети переменного тока, сперва выставляйте показатель регулятора на 600 Вольт и лишь затем понижайте его.

Измерительные работы

Пора от слов перейти к делу. Узнаем, как делать измерения с помощью мультиметра и использовать дополнительные возможности прибора. Каждое действие будет проиллюстрировано картинкой. Но для лучшего представления посмотрите видео по теме.

Измерение тока

Измерение силы тока мультиметром производится в следующем порядке:

1. Черный щуп подключите к порту, обозначенному «СОМ», а красный – в гнездо до 200 мА или от 200 мА до 10 А. Если вы не знаете, какая сила тока в цепи, красный щуп устанавливайте в порт 10 А (или больше, если такой предусмотрен на вашем приборе). Если уверены, что ток может превысить 100 миллиампер, тоже подойдет 10 А. А если известно, что он менее 100 миллиампер (десятки мА, мкА и даже нА), то установите красный щуп в гнездо mAVΩ;
2. Установите режим измерения постоянного или переменного тока (обозначения их вы уже знаете). Если электрическая цепь питается от аккумулятора или батарейки – ставьте DC-режим (постоянный ток), в противном случае – АС-режим;
3. Подключите щупы в разрыв цепи, в которой измеряете ток, так, чтобы стержень с красным проводом был соединен с положительным полюсом батарейки, а черный – с отрицательным;
4. Если диапазон не ставится автоматически, то настройте его вручную. Для этого повращайте переключатель в секторе, предназначенном для измерения тока. Сначала поставьте на максимальное значение. Если дисплей показал «0», то диапазон нужно уменьшить. Если результат опять «0», уменьшайте рамки измерений до тех пор, пока дисплей не начнет показывать переполнение («OL», «OVER» или просто «1»). Если произошло переполнение, значит, нужный вам диапазон на один шаг выше. Переведите переключатель в установленные рамки и снимите показания с дисплея.

Если вы измеряете переменный ток, не нужно соблюдать полярность. За время, пока вы делаете замер, ток изменит свое направление не один десяток раз. Именно поэтому существует специальный измерительный режим для переменных величин.

Определение напряжения

А как проверить напряжение мультиметром? Для этого:

Щуп черного цвета воткните в общий разъем (СОМ), а красный – в тот, у которого в надписи присутствует английская буква V;
Выберите режим измерения напряжения (определите, постоянный или непостоянный ток). Если вы делаете измерения в цепи, запитанной от гальванического элемента, то режим должен быть постоянный (DC или сплошная линия с пунктиром), иначе – переменный (АС или волнистая линия);
Подключите мультиметр параллельно к тому элементу в цепи, в котором замеряете напряжение. На рисунке ниже напряжение измеряется в лампе

Обратите внимание, что черный щуп подключен с отрицательной стороны источника питания, а красный – с положительной. Если при измерении напряжения поменять полюса, ничего страшного не произойдет

Показания будут достоверными, но результат будет иметь отрицательный знак.

Как и в случае с измерением силы тока, при отсутствии автоматического подбора измерительного диапазона, его выбирают вручную. Используется тот же принцип: если на дисплее «0», уменьшите диапазон, пока не начнут появляться результаты. Если появилась одна из надписей, обозначающих переполнение, то увеличьте границы измерения.

Замеры сопротивления

Чтобы замерить сопротивление на участке цепи:

1. Черный щуп подключите к общему разъему мультиметра «СОМ», а красный воткните в тот, в надписи которого присутствует символ «Ω»;
2. Установите измерительный диапазон. Если не знаете, какое примерно значение сопротивления в цепи, поставьте максимальный;
3. Перед тем как проверить сопротивление мультиметром отсоедините от источника питания интересующий вас участок. Посмотрите на картинку ниже: лампочка была отсоединена от батарейки перед произведением замера сопротивления. Если же цепь, в которой вы будете определять сопротивление, имеет ключ (кнопку включения), то можно не разбирать ее, а просто разомкнуть (перевести кнопку в положение «выключено»);
4. Затем коснитесь щупами концов участка цепи, полярность при этом никакой роли не играет;
5. Запомните показания дисплея.

Что такое мультиметр

Мультиметром называют аппаратуру, которой измеряют параметры электрического тока. Причём тестер — другое имя устройства — сочетает функции измерительных приборов, которыми определяют силу тока, напряжение сети и сопротивление проводника. С помощью мультиметра выискивают наличие разрывов в электрических сетях, проверяют работоспособность электронных компонентов: диодов, конденсаторов, триодов и других элементов.

Мультиметры подразделяются на аналоговые (стрелочные) и цифровые; в аналоговых тестерах результат измерения показывается в виде отклонения стрелки на градуированной шкале, а цифровые мультиметры информацию отображают цифрами на дисплее

Лёгкий, компактный, простой в использовании тестер — незаменимый помощник домашнего умельца, которому поможет быстро и точно определить причину неполадок в электрических схемах бытовой техники, автомобилей, домашней электропроводки, электроинструмента.

Схема работы аналогового тестера и цифрового мультиметра

Вначале мультиметры были аналоговыми (стрелочными) и назывались тестерами. В их комплектацию обязательно входят два провода со щупами, которыми замыкаются участки электропроводки, электронных компонентов, контактов. Итог измерений определялся по положению стрелки на одной из шкал: отдельно для напряжения, своя для силы тока, индивидуально для сопротивления.

Принцип действия механизма магнитоэлектрической системы — взаимодействие электрического тока, проходящего по обмотке рамки, с магнитным полем постоянного магнита

Зачастую шкалы делают разного цвета, чтобы улучшить зрительное восприятие. Основные узлы аналогового мультиметра: постоянный магнит, подвижная индукционная катушка, соединённая с ней стрелка и пружина противодействия.

Главный механизм в аналоговом тестере — стрелочная головка, которая представляет собой довольно чувствительное электромеханическое устройство, выполненное в виде миниатюрной катушки, подвешенной на пружинках. Ток, проходя через витки катушки, помещённой в магнитном поле, поворачивает её на определённый угол, тем самым отклоняя стрелку — закреплённую на ней — и, преодолевая сопротивление пружины, устанавливает в конкретном положении. Эта позиция стрелки на размеченной шкале в форме дуги и является измеренным значением нужного параметра.

Понятно, что точность такого тестера зависит от нескольких факторов: положения в пространстве, механического воздействия (например, дрожания руки), температуры окружающей среды. В аналоговом мультиметре предусмотрено наличие специального регулирующего устройства, которое помогает выводить стрелку на ноль перед началом измерений.

На схеме представлена принципиальная схема простого аналового мультиметра, ведущего измерения с помощью шунтирующих резисторов

Стрелочный прибор в устройстве прост.

В качестве источника питания во всех видах мультиметров используется батарея типа КРОНА

Его конструкция состоит из набора тщательно подобранных высокоточных резисторных шунтов разного номинала, нескольких диодов, микроамперметра и собственного источника питания, используемого для измерения сопротивлений.

В настоящее время цифровые мультиметры базируются на достижениях микроэлектроники, для которой характерно органическое единство физических, конструкторско-технических и схемотехнических аспектов

По стоимости цифровой измеритель ненамного дороже стрелочного аналога, потому что уже давно налажено массовое производство чипов микроэлектроники, поэтому стоимость их невелика. Удобство использования цифрового мультиметра заключается в его достоинствах:

• точности;
• наглядности (цифры воспринимаются зрительно привычнее, чем положение стрелки на мелко градуированной шкале);
• автоматического выбора диапазона измерения (вольты, амперы или омы).

Аналоговые и цифровые

Показания в аналоговых приборах отражаются стрелкой на цифровой шкале. На сегодняшний день достаточно много встречается старых советских устройств, а также новых китайских приборов такого типа. Для работы с таким прибором необходимы специальные навыки и знания. К тому же стрелочный прибор очень чувствителен к колебаниям, поэтому держать его нужно ровно и максимально неподвижно. Яркими представителями являются Sunwa YX -1000a и Sunwa MF -110a.

Цифровой мультиметр полностью электронный, без каких-либо аналоговых элементов. Показания в этих приборах довольно точные, без погрешностей и выводятся на цифровой экран. Это достаточно удобно и исключает ошибки, которые могут возникнуть у пользователя при считывании результатов измерений с аналогового прибора. На сегодняшний день цифровые мультиметры занимают первые места по популярности и использованию среди приборов такого типа.

Цены на цифровые мультиметры лежат в довольно широком показателе. Стоимость самых простых устройств начального уровня, как правило, произведенных в Китае, начинается от нескольких сотен рублей. Профессиональные приборы, выпущенные именитыми производителями, собранные из качественных материалов и комплектующих и обладающие большой функциональностью, могут достигать нескольких десятков тысяч рублей.

Неважно, сколько стоит мультиметр, основные функции будут присутствовать даже в самом дешевом — измерение тока, измерение напряжения, прозвонка проводов на обрыв. В этом поможет тестер электрический — мультиметр, как пользоваться, подскажет инструкция

Визуально бо́льшая часть приборов похожа друг на друга. Основным органом управления в них является центральный многопозиционный переключатель. С его помощью осуществляется выбор измеряемого параметра и задается величина его измерения.
