Как пользоваться штроборезом: пошаговая инструкция

Как выбрать хороший штроборез?

Несколько советов по выбору штробореза под конкретные задачи:

• Для использования в быту лучше всего подходят штроборезы, совмещающие в себе функцию УШМ.

Дело в том, что само штробление выполняется крайне редко, в то время как отрезать металл и другие материалы приходится намного чаще.

• При равных характеристиках предпочтение отдается инструменту с меньшим весом, так как этот параметр влияет на усталость рук во время работы.

• Корпус должен быть изготовлен из прочного материала.

• Наличие дополнительных функций облегчит использование инструмента.

К ним относится возможность настройки глубины реза, муфта скольжения, регулировка оборотов.

Желательно наличие системы защиты двигателя от перегрузки, срабатывающая при чрезмерном нагреве инструмента.

Также полезна защита от случайного пуска.

• Очень удобные модели с поворотной ручкой, переключаемой в горизонтальное или вертикальное положение, в зависимости от задач.

• Для профессиональной деятельности лучше покупать хороший дорогой инструмент, так как в противном случае на постоянную замену штроборезов уйдет гораздо больше денег, чем стоимость одного качественного аппарата.

Можно ли штробить несущие поверхности

Формирование канала уменьшает толщину и прочность стены, поэтому необходимо согласовывать процедуру со строительным департаментом. Нужно доказать, что при штроблении не будет затронут арматурный каркас. Жителям панельных домов в выдаче разрешения часто отказывают. Согласовать штробление в кирпичном доме проще.

Другими способами решения проблемы являются:

1. Штробление слоя штукатурки без углубления в панель. Арматура залегает на глубине 1,5-2 см, поэтому риск повреждения каркаса при использовании этого метода минимален.
2. Сокрытие проводки под гипсокартонной конструкцией.
3. Укладка кабелей в специальных плинтусах.

Особенность специального инструмента для создания штробы

Как было упомянуто выше, данный инструмент необходим для прорезки борозд или штробов. Такие работы происходят при строительстве или ремонте зданий, сооружений. Часто при выполнении подобных операций стараются воспользоваться болгаркой. Свойства этих инструментов схожи, но только с нашим инструментом качество работы значительно лучше, и времени уйдет намного меньше, поэтому скажем пару слов о том, как работать штроборезом.

Преимущества его в том, что он оснащен двумя режущими алмазными дисками, что повышает производительность. А благодаря опорным роликам, установленным на инструменте, машина ровно едет по любой поверхности. Имеется в конструкции специальный узел пылеудаления, который эффективно и своевременно предотвращает появление пыли. Обеспечен этот инструмент и системой безопасности. В случае отрывания его от стен, диски моментально закроются при помощи подпружиненной части.

Современные приспособления для проделывания борозд оснащены мощным двигателем, который еще и надежный. Часто на таком инструменте есть вспомогательная ручка, оснащенная виброзащитой. Это облегчает работу. К тому же, с помощью дистанционных шайб можно легко отрегулировать ширину борозды. Современные модели оснащены «умной» электроникой, что позволяет выполнять работу с разными скоростями, а также есть возможность регулировать глубину борозд. Работа будет выполняться не только быстрей, но и эффективней.

Обзор известных марок

Рейтинг лучших штроборезов открывает модель Makita SG1250. Компания озаботилась выпустить образец, удовлетворяющий запросы большинства потребителей. Мощности прибора в 1800 Вт вполне достаточно, чтобы углубится в бетон на 45 мм и при этом прорезать штробы различной ширины.

Преимущественным отличием устройства выступает его высокая точность. Благодаря регулирующей электронике, глубину можно устанавливать даже в автоматическом режиме. А два индикатора на корпусе помогают определить критические моменты и остановить резку.

Мощная модель Hilti DCH 230 способна делать рез на глубину до 85 мм. Для сухого метода резки используются диски из армированных полимеров. А для снижения количества пыли, прибор оборудован ограничителем глубины, что актуально при этом способе штробления.

Прибор максимально безопасен для оператора. При критических ситуациях его сразу отводит в сторону. Также отлично реализована системная защита от перегрузок и перегрева. Кроме армированного бетона модель может резать даже металлические балки. И нередко этот штроборез применяют при демонтаже зданий.

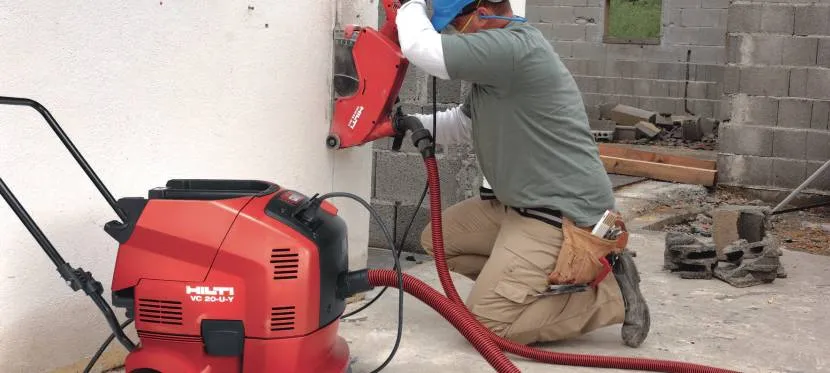

Штроборез для сухой резкиИсточник hilti.ru

Торговая марка Bosch всегда отличалась высоким качеством своей техники. Штроборез Bosch GNF 35 CА по своим характеристикам занимает среднюю позицию между тяжелым и легким инструментом. Поэтому и популярен среди пользователей за свою универсальность.

При мощности в 1400 Вт диск раскручивается до 9000 оборотов за минуту. Это позволяет очень быстро завершить нужный рез. Правда глубина проникновения в материал всего 35 мм. А максимальная ширина штробы – 39 мм. Но вес в 4 кг делает прибор удобным при работе. Особенно в районе потолка.

Хорошую позицию по соотношению цена-качество занимает штроборез Интерскол ОМ-115/1300. При весе всего 3,2 кг он имеет мощность в 1300 Вт и способен проникнуть в бетон на глубину 34 мм. А при угле наклона в 45 градусов – на 22,5 мм.

Популярна модель Б1-30 от торговой марки Фиолент. Правда из-за своей низкой цены и за то, что она может заменять болгарку, если использовать отрезные круги на 150 мм. Определенные недостатки есть. Например, маленькая мощность – 1100 Вт. Но из плюсов можно выделить удобный механизм регулировки глубины реза.

Штроборез Фиолент Б1-30Источник 24aul.ru

Штроборез ШТБЭ-2600/230м ТМ Калибр имеет мощность в 2600 Вт. Это позволяет пользоваться им при многих видах монтажа. Глубина реза – 65 мм, а ширина – 40 мм. Оснащен коллекторным мотором с двойной изоляцией и повышенной электробезопасностью. Предназначен для сухой резки.

Штроборез Sparky FK 302 обладает малой мощностью – 1200 Вт. Но в приборе реализовано множество полезных функций, которые обеспечивают максимальное удобство для применения. Устройство имеет систему поддержания скорости вращения дисков при перегрузках и защиту от них, плавную регулировку глубины и ступенчатую настройку ширины. А также шпиндель с функцией фиксации и блокировку стопора.

ЗУБР ЗШ-1500 считается универсальным штроборезом. Его вес – 6 кг, а глубина и ширина реза – 45 мм. У прибора средняя мощность (1500 Вт) и лучше всего он работает с бетоном и кирпичом. Обладает электронной системой контроля частоты вращения дисков и плавным пуском.

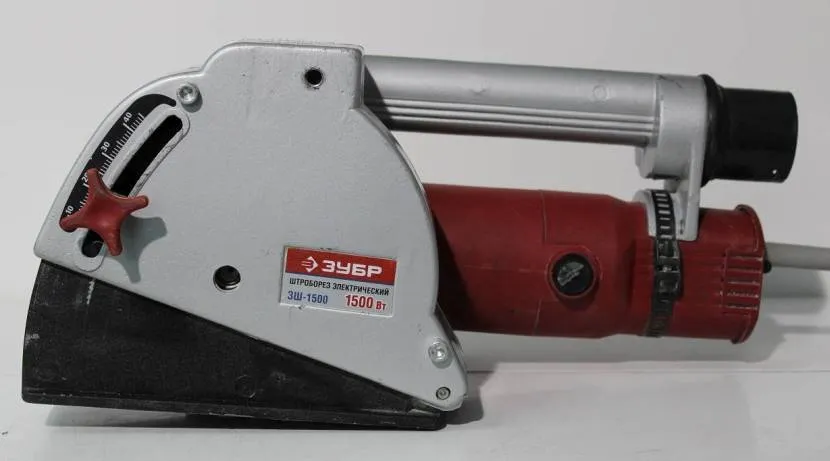

Штроборез ЗУБР ЗШ-1500Источник mcgrp.ru

Штроборез Sturm AG8150S отличается превосходным качеством сборки и высокой производительностью. Имеет удобную кнопку включения и хорошо продуманную систему регулировки глубины и ширины реза. Также упрощенный доступ к медно-графитовым щеткам для их замены.

Штроборез Энергомаш УШМ-915ШТ относится к стандартному оборудованию. При мощности в 1600 Вт делает штробы с размерами 45×45 мм. Защита от абразивной пыли значительно продлевает срок службы мотора. Реализован плавный пуск, а также быстрая и простая замена дисков.

Рейтинг штроборезов завершает модель для настоящих профессионалов – Metabo MFE 65. Мощный двигатель в 2400 Вт позволяет легко прорезать буквально любой материал. В аппарате предусмотрены все степени защит. В том числе и от вредных вибраций. А световой индикатор подаст сигнал о любой неисправности.

Видео расскажет, как грамотно выбрать штроборез:

Коротко о главном

Выбирая штроборез для скрытого монтажа инженерных коммуникаций, в первую очередь обращают внимание на вес конструкции и мощность двигателя. Тяжелым прибором будет совершенно невозможно сделать штробу на потолке для электропроводки

А слабый инструмент не годится для подготовки каналов для трубопровода.

Как сделать штроборез из болгарки

Инструменты отличаются присутствием кожуха с пылесосом и удлиненного шпинделя. У болгарки этих элементов нет. Однако при выполнении разовых работ можно самостоятельно модернизировать прибор. Это выгоднее, чем покупать готовый штроборез.

Изготовление защитного кожуха

Для сборки устройства своими руками потребуются профильная труба, кастрюля среднего диаметра, тонкий металлический лист, хомут. Размер последнего должен соответствовать таковому у заводского кожуха болгарки. Также нужно подготовить сантехнический отвод и сгон диаметром 1,25 дюйма.

Кожух изготавливают так:

1. Делают подошву из профильной трубы. Ее разрезают вдоль, сваривают половинки перпендикулярно.
2. Из металлического листа формируют 2 пластины, которые приваривают к подошве.
3. Разрезают кастрюлю, делая из нее подобие кожуха. В днище формируют отверстие диаметром, совпадающим с таковым у штатной детали.
4. Приваривают к конструкции хомут. Отрезают часть кастрюли, расположенную ниже отверстия. Вырезают из стального листа усилитель, приваривают деталь.
5. Вырезают металлическую боковину. Приваривают элемент к кастрюле.
6. Вырезают из сгона патрубок, который приваривают к отверстию в корпусе самодельного кожуха.
7. Надевают сантехнический отвод на прикрепленный ранее элемент. Внутренняя прокладка обеспечивают прочную посадку, возможность поворота в разные стороны.
8. В верхней части кастрюли формируют отверстие для рукоятки. Ее закрепляют болтом.
9. Вставляют в подошву ролики, которые закрепляют шайбами.

Регулирование глубины пропила

Устройство, меняющее этот параметр, делают из простого винта. При вращении элемент опускает или поднимает платформу, из-за чего диски выступают больше или меньше.

Установка дисков на вал

Для закрепления деталей потребуется прижимная гайка. Перед установкой двух дисков снимают шайбу со шпинделя, стачивают ее. Это поможет закрепить еще 1 прижимную гайку.

Монтируют сначала первый диск, потом шайбу, потом второй круг. Конструкцию фиксируют другой гайкой. Готовый штроборез помещают в кожух, к которому подсоединяют шланг от пылесоса.

ИНТЕРСКОЛ ОМ-115/1300 – лучший универсальный станок

Удачная компоновка в виде мини-станка с опорной платформой, доступная цена и мощный двигатель предопределили место среди аналогов – проделывание борозд. Стенки паза могут располагаться под прямым или другим углом к поверхности. Последний вариант позволяет выполнить углубление без выемки материала вспомогательной оснасткой. Дополнительные функции – разрезание керамической плитки, черепицы, металла.

ПЛЮСЫ

• Универсальность, совмещает проделывание борозд и функции резания.
• Мощный двигатель.
• Удобство применения по плоским поверхностям.

МИНУСЫ

Требуется переходник под распространённый посадочный диаметр.

Правила пользования и ухода

Соблюдая эти несложные правила, вы надолго сохраните своего помощника в рабочем состоянии, а также сбережете свое здоровье:

1. Включайте и выключайте вилку шнура питания только при отключенном инструменте.
2. Обязательно используйте защитную обувь, одежду и очки. Желательно защищать и органы дыхания, т.к. выделяемая пыль при работе крайне вредна для здоровья.
3. При изменении ширины тщательно закрепляйте прокладочные шайбы.
4. При штроблении держите штроборез обеими руками и на безопасном расстоянии от себя.
5. После 2-3 минутного штробления выньте инструмент из штробы и дайте двигателю 15 секунд поработать без нагрузки. Это охладит его.
6. Не выжимайте из инструмента все. Придерживайтесь средней нагрузки.
7. Не работайте во влажных помещениях и с влажными поверхностями.
8. После работы протрите штроборез слегка влажной тряпкой, затем сухой, сложите в портфель или коробку и храните в сухом, теплом и недоступном для детей месте.

Нюансы штробления болгаркой

Штробить стену невозможно без пыли. Кроме того, болгарка в классическом виде не позволяет контролировать глубину паза. Так можно повредить арматуру несущей стены. Для этого и используется специальная насадка. Шайбами между дисками изменяет ширину канавки под проводку или трубу. Через патрубок подсоединяется шланг пылесоса, рукоятка сверху позволяет точнее выдерживать направления резания.

Следует учитывать, что болгарка не предназначена для длительной непрерывной работы, поэтому через каждые 15-20 минут нужно делать перерывы для охлаждения электродвигателя и редуктора. Остальные приемы работы такие же, как и с заводским штроборезом. Самодельная конструкция может оказаться недостаточно точно выполнена и оцентрована. При сильных нагрузках присутствующее биение может оказаться опасным.

У меня контрпредложение: давайте одна проблема — один топик. А то каша и бардак получается, ничего потом не понять.

Я имел в виду ручную дисковую пилу со станиной. В неё же какой диск поставил — то и пилишь. В Максидоме от 3 до 8 тыщ (если Makita). Или есть ограничения?

Есть такое. Поэтому и не веду речь о болгарке, у которой станины нет (нечем упереться в стену).

Речь вот о чём:

Профессионал-микроэнергетик вообще-то. Да, купленный мной детектор ловит проводку только в пределах электрощитка и в районе фурнитуры. Хотя его вроде бы можно откалибровать. Всё дело, видимо, в необходимости калибровки и составе штукатурки. А фирменный хороший детектор стОит настолько хороших денег, что я лучше вручную проводку найду.

Кстати, гугль по запросу «детектор скрытой проводки» выдаёт в том числе и такой результат:

Порядок проведения работ

Подготовительные работы:

Подберите трубу ПВХ (для проводки) или гофротрубу необходимого диаметра. Для этого поместите в отрезок трубы необходимое количество кабеля. Провода должны входить свободно, т.к. всовывать вы их будете уже в смонтированную конструкцию.
Измерьте наружный Ø креплений для выбранной трубы. Диаметр крепления для гофротрубы

Сделайте разметку в необходимом месте на стене. Это лучше делать маркером, т.к. карандаш может сдуваться от работы штробореза или перфоратора. Для перфоратора необходимо чертить две линии, обозначая ширину штробы

Важно знать. Снимать обои перед штроблением стены нет необходимости, напротив бумага будет препятствовать появлению пыли.

При работе с перфоратором:

1. Вдоль всей отмеченной линии высверливаются отверстия буром Ø 8мм на глубину штробы.
2. Зубилом и канальным зубилом вырубываете канал необходимой формы и глубины.

При работе со штроборезом

Выставляете на штроборезе необходимую ширину и глубину канала.
Прорезаете вдоль очерченной линии штробу.
С помощью зубила перфоратора или обычного зубила вырубываете канал необходимой формы

Важно знать. Разбивайте широкие каналы на несколько линий, чтобы легче было вынимать лишнюю штукатурку, а сам канал получился аккуратнее.

На дно полученного канала креплениями фиксируются трубы, в которые впоследствии втягиваются провода.

Важно знать. Для фиксации труб на дне штробы лучше использовать специальную хомут скобу с «гребенкой» — она не добавляет ширины и глубины всей конструкции

Экономия дисков

В процессе работы диски штробореза (используются только металлические диски) быстро нагреваются. Интенсивность нагрева зависит от качества самих дисков и от материала изготовления стены. При штроблении стен следует учитывать этот фактор, т.к. чрезмерный нагрев дисков приводит к излишнему расходу.

Сделайте метки с шагом по 15-20 см по всей длине будущего канала, чтобы дойдя до них давать дискам штробореза остыть. В итоге работа будет выполнена быстрее, а расходники прослужат дольше.

Техника безопасности

Во время использования штробореза следует соблюдать правила безопасности. Игнорирование данных рекомендаций зачастую приводит к получению серьёзных травм и порче устройства:

1. Можно подключать устройство к сети только с тем напряжением, которое соответствует рекомендованным данным на техническом руководстве к устройству;
2. Перед подключением инструмента к сети следует убедиться в том, что кнопка питания находится в выключенном состоянии;
3. Работать с устройством, на проводах которого нарушена двойная изоляция, запрещено. В противном случае можно получить поражение током;
4. Вентиляционные отверстия на штроборезе должны содержаться в чистоте. Перекрывать их запрещено. По окончании работы следует продуть отверстия сжатым воздухом;
5. Нельзя допускать попадание жидкостей на инструмент и использовать его во влажном состоянии;
6. Перед началом работы следует проверить надёжность закрепления всех гаек и винтов на инструменте;
7. Запрещено оставлять устройство в очень холодных или горячих помещениях. Это может привести к поломке механических или электрических элементов;
8. Во время работы посторонним людям запрещено находиться в непосредственной близости к устройству;
9. До начала штробления следует проверить стены на предмет нахождения в них водяных, электрических или газовых труб;
10. Запрещается держать штроборез во время работы только одной рукой;
11. Нельзя касаться вращающихся частей механизма во время работы;
12. Если произошла поломка диска, следует срочно отключить устройство от сети и произвести его замену;
13. Запрещено работать в помещениях с повышенной пожароопасностью;
14. Нельзя выпускать из рук штроборез до того момента, пока он полностью не выключится;
15. Класть устройство после окончания работы на диски запрещено.

Насадка для штробления на болгарку

Стоимость профессионального штробореза колеблется в пределах 5−50 тыс.руб. Естественно, для бригады профессионалов или строительной фирмы такая сумма окупится довольно быстро.

А вот для мастера, делающего разовый ремонт в квартире или доме, такое приобретение совершенно не имеет смысла, так как кроме прорезки каналов штроборезом больше ничего сделать невозможно. Лучшим вариантом в таком случае будет его изготовление на базе обычной «болгарки».

Для этого:

• Необходима комбинация штатных гаек и двух режущих дисков для работы с камнем или бетоном.
• На вал «болгарки» надевается первый диск и зажимается штатной крепежной гайкой, которая будет исполнять роль разделительной втулки между дисками. Затем устанавливается второй диск, который фиксируется гайкой, предназначенной для шлифовального круга.
• Если длина рабочего вала позволяет, для регулировки дистанции между дисками можно добавить ещё несколько плоских шайб или изготовить отдельную втулку. В этом случае можно будет вырезать каналы различной ширины.
• Естественно, при резке двумя дисками возрастет и нагрузка на электродвигатель «болгарки», поэтому во время работы следует делать периодические перерывы, чтобы не допустить его перегрева.

Но при работе в помещении всё же желательно оборудовать кустарный штроборез кожухом для сбора пыли и защиты рабочего от мелких осколков бетона, выбрасываемых крутящимися дисками.

Критерии выбора

Термоустойчивые модели

Выбирать строительный пылесос для штробления необходимо по:

• мощности и производительности;
• аккумуляторному заряду;
• объему емкостного бака или пылесборника;
• корпусу пылесоса и дополнительным опциям.

Также при выборе следует смотреть на силовую розетку, регулятор силы всасывания, функцию автоматической очистки фильтра, шланговые переходники, световую индикацию и защиту двигателя от перегрузок.

Внимание! Что касается силовой розетки, это дополнительная функция, которой может не быть на строительном пылесосе, но ее наличие желательно. Подключив элемент к такой розетке, пылесос будет подключаться к сети тогда, когда будет приведен в действие инструмент

Это очень удобная опция, но, выбирая строительный пылесос для штробореза, необходимо смотреть на то, какая максимальная мощность элемента. Следует понимать, что оба электроприбора должны быть подключены к такой розетке, имея одинаковую мощность.

Регулятор силы всасывания — еще одна удобная дополнительная функция, благодаря которой можно менять мощность в зависимости от вида пыли и мусора. Автоматическая очистка фильтра позволяет в момент использования пылесоса не прочищать его самостоятельно от больших клочков мусора. За пользователя это делает соответствующая функция. Система работает как в автоматическом, так и в принудительном ручном режиме.

Шланговые пылесосные переходники — инструменты с разветвителями, благодаря которым можно сделать подсоединение нескольких пылегенерирующих устройств. Двигательная защита от перегрузок — функция, которая особенно важна, если строительный пылесос используется на промышленном предприятии в жестких условиях.

Световая индикация — функция, благодаря которой пользователь может знать, что засорился шланг или фильтр, был переполнен пылесборник, есть поломка и т. д.

Использование болгарки

Болгарка, или угловая шлифовальная машинка, часто применяется для создания штроб. Кроме указанного электроинструмента, надо обязательно приобрести алмазный диск.

Порядок создания штробы:

1. Создание 2 параллельных борозд. Делают их по намеченной линии. Между такими прорезами должно быть 2 см.
2. Удаление остатков. Зубилом и молотком это делать долго и сложно, поэтому используют перфоратор.

Штробление с применением болгарки похоже на использование перфоратора. Отличие в том, что таким способом удается получить ровную борозду, тогда как с применением только перфоратора сделать это не получится.

Бороться с образовавшейся пылью можно промышленным пылесосом. В этом случае понадобится минимум 2 человека, чтобы один штробил, а второй сразу же улавливал образующуюся пыль.

К штроборезу можно подключить строительный пылесос, что обеспечит практически полную чистоту работ.

Функции, обеспечивающие безопасность

Штроборез является инструментом повышенной опасности в 2 направлениях:

1. Электробезопасность.
2. Безопасность при работе с режущим инструментом.

В целях обеспечения безопасности работника и окружающих многие изготовители снабжают устройство дополнительными функциями. В первую очередь используется блокировка пусковой кнопки. Это устройство предотвращает включение агрегата при случайном нажатии на пусковую кнопку. Оно расположено вблизи пускателя, выглядит как дополнительная кнопка или флажок. Нажимается или поворачивается каждый раз перед запуском инструмента.

Другая защита предназначена оберегать оператора от разлетающихся осколков. Во время работы диск развивает обороты до несколько тысяч в минуту. При этом возможно откалывание кусочков диска или бетона. При таких оборотах они получают большую скорость и способны нанести травмы. Защитный кожух изготавливают из пластика или металла, последний будет гораздо надежнее.

Стоит подумать о безопасности самого двигателя, т.к. его стоимость составляет большую часть от стоимости всего инструмента. Основная опасность связана с перегоранием обмоток. Происходит это из-за длительной работы при повышенных температурах или тяжелых условий, например, чрезмерной нагрузки. Поэтому агрегаты могут снабжаться токовой или тепловой защитой.

Большинство электродвигателей имеют щетки — графитовые детали, используемые для передачи тока на вращающийся коллектор. Из-за трения щеток о коллектор они изнашиваются, это может привести к тому, что щеткодержатели или пружина станут царапать коллектор. В тяжелых случаях это вызовет поломку. Для защиты от таких повреждений в некоторых моделях предусмотрены индикаторы щеток, они своевременно укажут на их износ.

Пошаговая инструкция использования штробореза.

1. Подготовка к работе.

Первый момент, который нужно выяснить, прежде чем использовать штроборез, это возможности электропроводки. Если ваш бороздодел будет более мощным, чем нагрузка, которую может выдержать сеть, то инструмент начнёт выключаться или того хуже придёт в негодность. Также сама проводка может перегореть. Чтобы избежать всех этих неприятностей, необходимо в обязательном порядке сверить соотношение мощности штробореза и электрического тока в розетке.

2. Рабочее место.

К подготовке рабочего места надо отнестись со всей серьёзностью

При эксплуатации данного инструмента существует опасность возникновения искр, поэтому очень важно, чтобы поблизости не было каких-либо легковоспламеняющихся вещей или жидких субстанций. . Если работа производится в закрытом помещении, стоит побеспокоиться о проветривании

Таким образом, можно избежать большого оседания пыли и духоты

Если работа производится в закрытом помещении, стоит побеспокоиться о проветривании. Таким образом, можно избежать большого оседания пыли и духоты.

Работая на высоте, ни в коем случае не используйте табуретку или стул, это может привести к травмам. Лучшим вариантом здесь будет стремянка или специальные подмости. Так вы убережёте себя от падения и ничего не сломаете.

3. Проверка рабочего состояния.

Следующим шагом необходимо удостовериться, что все детали бороздодела находятся в рабочем состоянии. Бывает, что со временем угольные щетки стираются и тогда нужно сделать замену. При выборе расходного материала ориентируетесь на марку самого инструмента. Желательно, чтобы они были от одного производителя.При замене алмазных дисков, можно не придерживаться этого правила, но нужно учитывать, чтобы их наружный диаметр и посадка чётко подходили к основным характеристикам самого инструмента.

4. Личная защита, техника безопасности.

Перед началом работы со штроборезом необходимо обеспечить личную безопасность.

Что сюда входит:

• защитные очки уберегут ваши органы зрения от попадания частичек пыли и песка
• специальные наушники или беруши обеспечат защиту органам слуха, т.к. звуки штробления достаточно громкие
• обязательное использование защитной маски или респиратора поможет  обезопасить органы дыхательной системы от пыли
• лицевой щиток обезопасит вас от искр и частиц абразива
• спецодежда; также советуем обзавестись предназначенной для этого экипировкой. Она должна быть свободной ( не сковывать движения), из прочного материала, который обеспечит защиту от пыли, песка и грязи

5. Определение размеров.

Для начала необходимо определиться с видом коммуникации, для которой будет прокладываться штроба. Исходя из этого выставляются размеры (ширина и глубина) будущей борозды.Глубина канавки должна быть с запасом, чтобы не тратить время на уплотнение кабеля. Смысл в том, чтобы кабель быстро прятался в штробу без дальнейших поправок и прижиманий. Для одиночного провода или кабеля достаточно 15 мм, для двух и более примерно 30, 40 мм.Ширину выставляем так, чтобы кабель не болтался внутри штробы. Можно делать достаточно широкую канавку, но в этом случае придётся прибивать дополнительные хомуты для кабелей. А это, согласитесь, не очень удобно.Определившись с коммуникацией , настраиваем нужную вам ширину борозды, ставим диски и выставляем глубину.

6. Нанесение разметки.

Для хорошей и ровной штробы необходима точная разметка. Чтобы достичь безошибочности в этом вопросе нужно использовать строительный уровень, металлическую линейку и конечно карандаш. Чертим разметку на стенах с учётом того, что диски будут смещены относительно края, т.е. делаем с запасом. Далее ведём краем штробореза. Этот способ наиболее просто контролировать. Другой способ предлагает прикрепить под нижнюю линию штробы временную рейку. Она будет нести функцию направления и поддерживать сам инструмент.

7. Процесс работы.

Штробу лучше всего прокладывать сверху вниз от потолка, держа штроборез по ходу движения дисков. Так будет меньше нагрузки на спину и руки. Вам будет помогать сила тяжести.  Таким образом, вы не будете уставать, работая на объекте. Исключение составляет запилы к потолку и полу, здесь придётся делать запил снизу вверх.

Захватываем штроборез так, чтобы вам было максимально удобно его удерживать. В процессе можно менять позицию, чтобы тело не затекало. Работаем плавно и медленно, прижимая и удерживая инструмент. Ваша скорость будет зависеть от материала, в котором вы делаете канавки. Главное, не нужно перегружать инструмент, лучше всего не торопиться и чувствовать напряжение хода штробореза.

Если инструмент забился, можно прочистить его зубилом либо перфоратором.

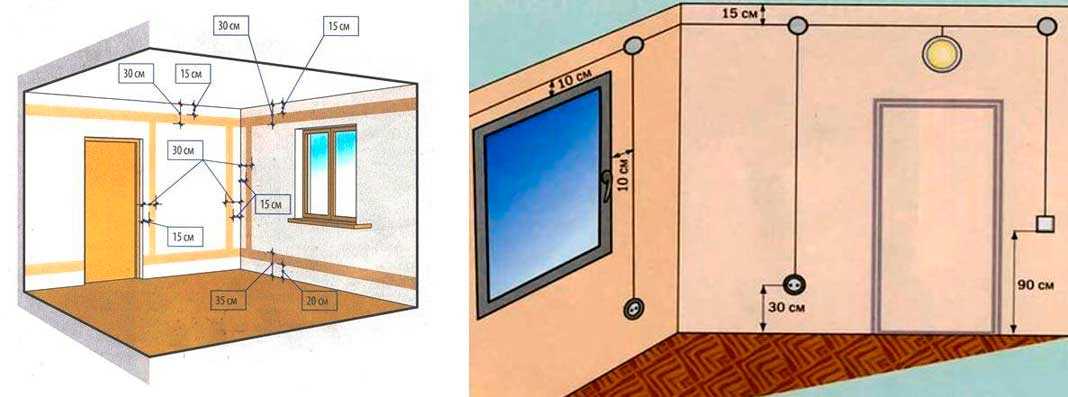

Требования и нормы для штробления стен

Перед выполнением работ разберитесь с нормами, которые предъявляются к электропроводке в целом и штроблению стен в частности. Первым шагом должно быть составление чертежа с соблюдением требований свода правил СП 76.13330.2016 «Электротехнические устройства» Актуализированная редакция СНиП 3.05.06-85 (утв. приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 16 декабря 2016 г. N 955/пр).

Требования и нормы для штробления стен

В нем указываются все установленные точки (розетки, выключатели, коробки) и пути прохождения проводов.

Наличие схемы обязательно, ведь с ее помощью проще делать ремонт в будущем и находить место для сверления саморезов или вбивания гвоздей.

Штробить стены под проводку необходимо с учетом следующих моментов:

1. Глубина стробы до 20-30 мм, ширина — до 30 мм.
2. Наибольшее расстояние углубления между распредкоробкой и электрической точкой — до трех метров.
3. Пути изготовления штроб — вертикально и горизонтально. Во втором случае параллельное расположение проверяется с помощью уровня. «Срезать» путь к розетке путем прокладки провода «напрямую» запрещено. Это касается и волнообразной укладки. Исключение — мансардный этаж со скошенной крышей, где проводка укладывается параллельно потолку.
4. Расстояние между вертикальной штробой и окном / дверью — не меньше 100 мм.
5. Между плитами перекрытия до штробы, сделанной по горизонтали, должно быть от 150 мм и более.
6. Отступ от газовых или тепловых трасс до места прохождения провода — от 400 мм и выше.

Учтите, что штробление в углах, плитах перекрытия и несущих конструкциях запрещено, ведь это ведет к снижению прочности здания и может привести к его повреждению.

При планировании схемы старайтесь, чтобы количество изгибов проводов на пути к электрическим точкам было минимальным. Оптимальный вариант, чтобы от коробки до розетки / выключателя был только один прямой угол.

Правильное составление чертежа и последующее штробление с выполнением указанных выше правил, позволяет избежать многих трудностей в процессе эксплуатации.

Что такое наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ
