Виды домкратов

На сегодняшний день в ассортименте магазинов для автолюбителей есть несколько видов домкратов как от отечественных, так и от зарубежных производителей. Популярные разновидности:

гидравлический;
механический;
электрогидравлический и электрический;
пневматический.

Работа гидравлического подъемника заключается в том, что он перекачивает в рабочую полость тормозную жидкость или гидравлическое масло. У одноклапанных моделей есть клапан, который предотвращает обратный отток масла, а в двухклапанный тип встроен перепускной страховочный клапан, который препятствует мелким повреждениям конструкции, если будет превышена допустимая нагрузка.

Пример использования домкрата

Механический самодельный домкрат является подъемным устройством для комплектации легковых автомобилей. Принцип его работы заключается в том, что винтовая шпилька перемещается механическим усилием.

Что касается электрогидравлической конструкции, то она приходит в действия за счет электропривода. Существуют некоторые модели подъемника, у которых есть ручной привод.

У пневматических приборов в цилиндр накачивается воздух, за счет чего начинается работа механизма. Самодельный инструмент также приходит в действие от выхлопных газов любого транспортного средства, чего нельзя сказать о промышленном варианте, для работы которого требуется производительное компрессорное оборудование.

Принцип работы пневматического подъемника

Схема пневматического цилиндра.

Основным рабочим элементом данного домкрата является прорезиненная подушка. Ее делают из специального прочного материала, чтобы агрегат мог выдерживать нагрузки в пределах 4-5 т.

Чтобы привести в действие такой инструмент, его подкладывают под днище машины и подключают к насосу или другому источнику воздуха, например, компрессору или баллону со сжатым газом. Есть модели, которые пользуются особой популярностью, так как их работа может осуществляться, стоит лишь подключить такой домкрат к выхлопным газам автомобиля. Для них нет необходимости обзаводиться дополнительным оборудованием. Такие конструкции получили название воздушных домкратов или пневмодократов.

Для такого устройства хватает шланга, которым соединяют выхлопную трубу и сам домкрат, а после этого включают мотор. Достаточно буквально 2 минут, чтобы инструмент сделал свое дело. В данном варианте устройства нет сложных механизмов, которые осуществляют работу за счет пневматики.

Виды домкратов

Прежде, чем начинать изготавливать домкрат для автомобиля своими руками, нужно определиться с тем, какой конструкции он будет. Для этого необходимо знать основные разновидности этих устройств, которые можно встретить в магазинах:

Реечный. Этот вид используется очень давно. В его основе лежит длинная металлическая рейка с отверстиями, рычаг и трещотка с перпендикулярно расположенным концом. Отводя рычаг вниз, трещотка вместе с собой поднимает тяжесть. Отводя вверх — она срабатывает, стопоря себя в одно из ближайших на рейке отверстий вместе с грузом. Затем цикл снова повторяется;

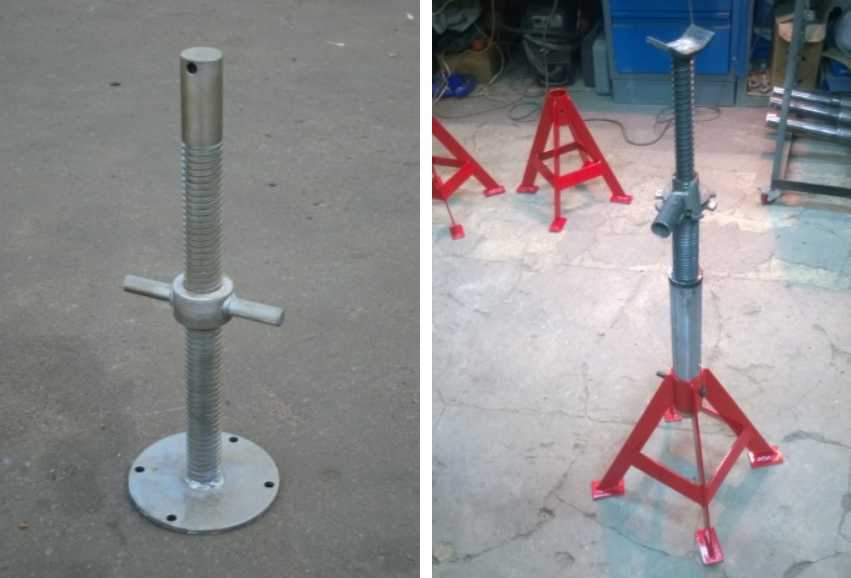

Винтовой. Самый распространённый домкрат среди отечественных автолюбителей. Он может быть представлен по-разному, но принцип работы один и тот же — вращаясь, винт поднимает или опускает динамическую часть. Она зачастую выполнена в виде прочного рычага, прикреплённого к подвижному механизму, который в свою очередь ходит по кронштейнам в корпусе. Есть ещё ромбический домкрат. Он гораздо практичнее и представляет собой корпус в форме ромба, который сделан из четырёх подвижных частей. Внизу прикреплена подставка, а вверху — подъёмная платформа. Через боковые крепления проходит длинный винт. Если его крутить, фигура будет либо складываться, либо вытягиваться вверх, поднимая груз;
Гидравлический. Чаще всего такие устройства можно встретить у дальнобойщиков, которые поднимают тяжёлые оси грузовиков при замене колёс. Они могут быть представлены по-разному и иметь различный принцип работы, но смысл у всех одинаков — есть ручной насос, которым создаётся давление масла в главном цилиндре. Под его действием начинает вылазить платформа с тяжестью. Эти домкраты характеризуются высокой грузоподъёмностью, а также большой массой и высотой;
Пневматический. Чем-то напоминает воздушный баллон, какие устанавливаются на пневматическую подвеску автомобиля. Проще говоря, это небольшая платформа на колёсиках (может и без них), на которую прикреплена пустотелая толстостенная резиновая подушка. Через штуцер подаётся воздух из компрессора или баллона. Создаётся давление, и подушка начинает подниматься.

Это основные виды домкратов, которые используются чаще всего. Они классифицируются именно по виду используемой силы (механической, гидравлической и т.д.), но разновидностей их существует много. Так, например, гидравлические устройства бывают откаточными, цилиндрическими, прицепными, двухуровневыми. То есть, вид домкрата один, а его типов несколько. Поэтому есть большой выбор для того, чтобы самостоятельно изготовить собственную модель, используя прототип.

Вариант №7. Винтовой домкрат своими руками

Данная конструкция состоит из следующих элементов:

винтовой механизм;
основание;
упор;
плечи – 2 шт.

Конструкция винтового домкрата

Домкрат собирается на основе из листа стали с площадью сечение 2,63 см кв. По углам просверлены 4 отверстия, необходимые для установки крепежных элементов, посредством которых будет фиксироваться основа.

Вал вращения выполняется из металлических прутков диаметром не более 12 мм. На одном конце элемента должен быть фиксатор (с возможностью крепления штифта), а на другом – резьба.

Изготовление винтового домкрата

Последней изготавливается ось, благодаря которой плечи – нижнее и верхнее – будут вращаться. По бокам дополнительно ставятся штифты, имеющие плоские цилиндрические головки. Элементы крепятся при помощи шплинтов. Последний этап – это установка фиксатора.

Пример использования винтового домкрата

Самодельный электромеханический домкрат

Раскрытие темы автоматизации ручного привода, начнем с самого популярного типа подъемников для доработки. Оснастить ромбический домкрат электроприводом можно банальным объединением с дрелью, но мы разберем изготовление самодостаточного, компактного устройства, практически серийного образца. Представленное изделие оснащено двухсторонним переключателем для подъема и опускания механизма. Процесс сборки достаточно прост и выполняется по следующей инструкции, наглядно демонстрирующей, как сделать электрический домкрат своими руками из обычных компонентов.

Требуемые материалы:

Ромбический домкрат
Мотор стеклоочистителя на 12В
Реверсивный переключатель на 12В
Штекер автоприкуривателя или крокодилы для аккумулятора
Отрезок тонкого двухжильного провода, от 3-х метров
Пластина металла, толщиной от 1 мм (для заглушки двигателя)
Длинная гайка М8 (для фиксации крепежа на домкрате)
Шестигранная головка и гайка (для объединения вала с винтом)

По инструментам:

Болгарка с отрезным диском по металлу
Дрель или шуруповерт со сверлами по металлу
Сварочный аппарат

Первым пунктом изготовления электрического домкрата, следует подготовить место соединения винта с валом мотора. Для реализации данной задачи есть минимум 2 способа. Автор инструкции сточил край винта, чтобы насадить на него шестигранную головку. Способ требует вынимания шпильки, снятия проушины для зацепа рукоятки и точно работы напильником.

Второй вариант установки головки, не требует разбора и заключается в использовании переходника. Берется обычный шестигранный стержень, длиной порядка 15 мм, с одного торца выпиливается паз под толщину проушины, а с боков делается сквозное отверстие для фиксирующего болта. Переходник устанавливается на крепление рукоятки, а на него одевается шестигранная головка.

Подготовку электродвигателя следует начать с изготовления металлической пластины которая будет служить заглушкой и опорной площадкой для крепления на домкрате. Данный элемент вырезается из листового металла, толщиной от 1 мм по форме корпуса мотора. Для крепежей и вала, просверливаются отверстия.

В качестве соединения шестигранной головки на винте домкрата и вала двигателя, используется обычная гайка. Для повышения надежности фиксации, в боковой грани гайки можно просверлить отверстие, нарезать резьбу и вкрутить болтик.

Когда элементы объединения двигателя и винта будут готовы, можно переходить к изготовлению крепежей для жесткой фиксации механизмов. Чтобы исключить сильное биение при работе привода, необходимо соблюдать повышенную точность. Для получения полной параллельности крепежных гаек с главным винтом, он закручивает их в крепежную пластину и приваривает к боковому соединению ребер ромба. После фиксации, приспособление разбирается, а фиксирующие направляющие остаются на своем месте.

Для фиксации двигателя на приваренных крепежах, в пластине необходимо изготовить 2 отверстия. Чтобы добиться максимальной точности, через направляющие следует продеть шпильки, расположить мотор на рабочем месте и отметить по ним точки для сверления. Для удобства установки, 2/3 части резьбы на шпильках можно сточить.

Подготовив все крепежные элементы, можно устанавливать мотор на свое рабочее место. Шпильки продеваются через отверстия пластины и затягиваются гайками с обеих сторон. Для фиксации со стороны домкрата, в шпильках просверливаются сквозные отверстия, в которые продевается шпилька-фиксатор.

Остается подключить контакты электродвигателя к переключателю с реверсом, от которого отвести провода к прикуривателю (или крокодилам). В зависимости от модели мотора стеклоочистителя количество проводов на нем может различаться. Найти 2 главных контакта, можно простым методом перебора, поочередно подключая каждый из них. Для защиты переключателя и схемы, его можно поместить в герметичный пластиковый контейнер (например, мыльницу).

На этом этапе, сборка электромеханического домкрата завершена. Если вы хотите получить более наглядное представление, рекомендуем ознакомиться с процессом изготовления данной самоделки в формате видео. В ролике есть момент, где автор удаляет старую шпильку с трапецеидальной резьбой и меняет её на метрическую, большей длины. Не рекомендуем делать такую замену, так как она серьезно повысит шанс срыва и поломки домкрата. В остальном, все выполнено на уровне, в высоком качестве и с динамичным монтажом.

Как выбрать качественный инструмент: сравнение производителей и моделей

Главное преимущество чертежа любой модели надувного подъемника заключено в том, что с его помощью можно осуществить подъем даже того транспортного средства, у которого минимальный дорожный просвет. При использовании такого инструмента не нужно прилагать особых усилий, поскольку надувается он исключительно выхлопными газами.

К популярным моделям подкатных домкратов относится «СОРОКИН 3.693», который комплектуется разветвителем. За счет этого инструмент можно эксплуатировать даже для ремонта транспортных средств с двумя выхлопными трубами. К достоинствам данной конструкции относится высота подхвата, составляющая 50 мм, грузоподъемность 3 т, а также высота подъема, которая достигает 640 мм. Недостаток надувного домкрата «СОРОКИН» – высокая стоимость и плохое качество резинового коврика.

Еще одной популярной маркой пневматических домкратов является инструмент Trommelberg C107707, в комплекте с которым идет клапан перегрузки и клапан накачки. У данных устройств высокая надежность, а также хорошая выносливость, которая позволяет вынести давление до 8 бар. Автолюбители отдают предпочтение марке Trommelberg благодаря приличной грузоподъемности механизмов, которая равняется 2 т, а также устойчивости к повреждениям случайного характера.

Пневматический домкрат марки Trommelberg

Основные этапы работ

К держателю рукоятки подкатного домкрата приваривается две металлические полосы. Между ними находится отрезок шпильки с приваренной к ней гайкой. А шпилька крепится к валу редуктора.

В качестве источника питания для электропривода мастер использует аккумуляторную батарею. Также можно подключить моторедуктор стеклоочистителя напрямую к автомобилю.

Подробно о том, как своими руками сделать электропривод для автомобильного домкрата, смотрите в видеоролике на нашем сайте.

Пневмосистема для компрессора: собираем своими руками

Правовая информация

Уважаемые авторы, помните, размещаемые вами публикации, не должны нарушать законодательство Российской Федерации и авторские права сторонних ресурсов.

*Экстремистские и террористические организации, запрещенные в Российской Федерации и Республиках Новороссии: «Правый сектор», «Украинская повстанческая армия» (УПА), «ИГИЛ», «Джабхат Фатх аш-Шам» (бывшая «Джабхат ан-Нусра», «Джебхат ан-Нусра»), Национал-Большевистская партия (НБП), «Аль-Каида», «УНА-УНСО», «Талибан», «Меджлис крымско-татарского народа», «Свидетели Иеговы», «Мизантропик Дивижн», «Братство» Корчинского, «Артподготовка», «Тризуб им. Степана Бандеры», «НСО», «Славянский союз», «Формат-18», «Хизб ут-Тахрир».

Как сделать домкрат для автомобиля своими руками?

Гидравлический домкрат своими руками

Гидравлическим домкратам следует уделить особое внимание, так как они отличаются наибольшей грузоподъёмностью, что немаловажно при работе с грузовиками или внедорожниками. Существует возможность изготовления гидравлических домкратов с разными размерами и характеристиками. Современные механизмы используются не только на СТО и в автомастерских, но и даже в нефтеперерабатывающей промышленности

Устройство может работать как в горизонтальной, так и в вертикальной плоскости

Современные механизмы используются не только на СТО и в автомастерских, но и даже в нефтеперерабатывающей промышленности. Устройство может работать как в горизонтальной, так и в вертикальной плоскости.

Основные несущие элементы устройства: корпус, рабочая жидкость (чаще всего в её роли выступает масло) и выдвижной поршень. Корпус бывает коротким и удлинённым. При этом он изготавливается из закалённой стали, чтобы конструкция выдерживала необходимый уровень нагрузок. Корпус несёт функцию направляющего цилиндра для поршня и резервуара для рабочей жидкости.

Подъёмное устройство и выдвижной цилиндр находятся в отверстиях корпуса. Спуск осуществляется путём поворота Т-образной ручки. Оборудование снабжено полиамидными колёсами, обеспечивающими маневренность. Корпус удлинённого типа рассчитан на большегрузный транспорт.

Гидравлические подъёмные механизмы самые распространённые и удобные, поэтому начнём с них. Изготовление гидравлического домкрата происходит следующим образом. Вам понадобятся сварочный аппарат, слесарная ножовка, угловая шлифовальная машина с диском для металла, стальной профиль для конструкции.

Гидравлические домкраты бывают стандартные, подкатные, бутылочные, гибридные, зацепные и ромбовые. Ниже подробно описан процесс изготовления обычного гидравлического домкрата. В сети существует множество чертежей, по которым собираются данные механизмы.

Сначала создаётся опорная платформа для механизма. Подойдёт стальной прямоугольный профиль размером 50 на 50 миллиметров. От профиля необходимо отрезать 4 детали длиной 300 миллиметров. Уложите эти делали боковыми стенками друг к другу и проварите снизу и сверху стыковочные швы.
Изготовьте стойки и упоры. Отпилите 2 детали от профилированной трубы. Длина деталей вычисляется относительно величины максимального хода штока, далее к этому прибавляется высота домкрата и опорной платформы. Упор изготавливается из того же материала. Его длина равняется ширине опорной платформы. Упор и стойки соединяются сварным швом, к основанию приваривается П-образная конструкция.
Изготовление съёмного упора, способного передвигаться по направляющим и сообщать давление на обрабатываемую деталь. Изготавливается из нескольких отрезков стальной полоски толщиной сантиметр. Длина деталей должна быть меньше образовавшегося между стойками расстояния. Полученные детали соединяются в нескольких местах при помощи сварки. Во время монтажа блока на раму пресса из гидравлического домкрата необходимо подобрать 2 болта с шайбами и гайками и соединить полученные пластины с блоком таким образом, что они разместятся по обе стороны от стоек. Если будет необходимо, то можно уменьшить расстояние между передвигающимся упором и верхней балкой конструкции при установке промежуточного квадратного профиля.

Подкатной домкрат своими руками

Подкатной домкрат легко изготовить, взяв за основу бутылочный агрегат с высотой подхвата около 23 сантиметров и швеллера на 10 и 12 миллиметров. Бутылочный домкрат является самым простым подобного рода механизмом. Несмотря на это, его применяют для ремонта грузового транспорта. Принцип работы домкрата основывается на применении нескольких рабочих штоков. В основе механизма лежит поршень.

Подъём происходит с помощью рычага, который приводится в действие гидравлическим цилиндром. Из швеллера на 12 миллиметров создается стойка, из десятимиллиметрового — подъёмный рычаг и основа. Спереди устанавливаются ролики от обычной стиральной машины. Чашка берётся от автомобильного отбойника, а раскосы создаются из прутка на 20 миллиметров.

Преимущества пневмодомкрата

Для того, чтобы перейти с привычного механического домкрата на его пневматическую разновидность, нужны убедительные причины, и они есть в немалом количестве:

автомобильный пневмодомкрат не требует идеально ровной площадки: его обтекаемость и естественное заполнение неровностей местного рельефа позволяет использовать это приспособление в любых полевых условиях – на болотистой местности, на сыпучих поверхностях, в колее и т. д.;
пневматический домкрат может быть использован для замены колёс на автомобилях любого типа: легковых, грузовых, на спецтранспорте;
мощный пневмодомкрат в считанные минуты может поднять корпус машины на высоту свыше полуметра – высота подъёма легко регулируется за счёт объёма заполненного воздухом мешка;
обычный домкрат в процессе установки и подъёма требует недюжинной физической силы, а потому женщины за рулём непременно оценят комфортную возможность выполнить шиномонтаж с использованием лёгкого и удобного пневмодомкрата;
необходимость замены колеса не ограничивает сферу применения пневматического домкрата – он может быть успешно использован и для того, чтобы вытащить машину из глубокой грязи, песка или снежных заносов, в которых механический домкрат без необходимой для него твёрдой опоры просто утонул бы;
надувной пневмодомкрат легко надувается и быстро сдувается – при хранении и транспортировке занимает немного места.

Одним из явных преимуществ фирменных пневмодомкратов известных производственных брендов является их надёжность: качественный инструмент не подведёт в дороге ни при каких обстоятельствах и прослужит не один год. Цена на пневмодомкрат зависит от конструкции, качества используемых материалов, мощности, объёма камеры и «брендовости» производителя – стоимость такого инструмента может варьироваться от 2000 до 20000 рублей.

Вывод

Изготовить домкрат своими руками не составит особой проблемы. В зависимости от возможностей, сферы использования и других объективных обстоятельств, следует правильно подобрать модель по типу работы. Для эксплуатации в дороге подойдет компактное приспособление механического или гидравлического типа, а в гараже отлично проявит себя недорогое и практичное пневматическое устройство.

» из представленного материала вы узнаете, как самостоятельно сделать гаражный подкатной домкрат для подъёма автомобиля своими руками, а так же рассмотрим чертежи, фото и видео конструкции. Автолюбители прекрасно знают, что при эксплуатации авто нередко приходится его поддомкрачивать для замены резины с летней на зимнюю и наоборот, а так же бывают проколы камеры и для ее ремонта необходимо снять и разбортировать колесо. С бескамерными покрышками тоже приключаются «курьёзы» Возиться с стандартным автомобильным домкратом не всегда удобно, как говорится «согнувшись в три погибели))» По этой причине был придуман подкатной домкрат, очень прост в эксплуатации и обслуживании.

Конструкция включает в себя гидравлический домкрат 2 т «бутылка» основание и подъемный рычаг с резиновой прокладкой «подушкой» Для удобства перемещения домкрата, установлены опорные подшипники Внимание!

колесики установлены таким образом, что они касаются поверхности пола только в наклонном положении, а в рабочем приподняты -это сделано для того чтобы не было скольжения во время подданкрачивания автомобиля.

Рычаг

имеет своеобразную форму, все размеры и углы даны в чертежах. Подъём осуществляется на 50 см от уровня пола, что позволяет производить замену обеих колес авто не перезаряжая домкрата. На конце рычага расположена резиновая прокладка «подушка»

Высота подъёма рычага составляет 50 см.

Общий вид конструкции.

Домкрат размещён на подвижной платформе.

Основная функция домкрата заключается в поднятии колеса автомобиля с целью его замены либо шины. Домкрат используется для самостоятельной замены колёс автомобиля в условиях отсутствия ремонтных сервисов. Также иногда приходится залезать под днище автомобиля с целью проведения ремонтных работ. Домкрат пригодится и в этом случае.

Вне автомобильной тематики домкраты часто используются для установок конструкций по необходимому уровню при проведении строительных и ремонтных работ, при поднятии грузов на складах и запчастей в мастерских.

О том, как происходит замена крестовины , вы сможете прочитать в подробном материале нашего автора.

Также вас может заинтересовать информация о том, как выбрать и надёжно закрепить своими руками.

Важные характеристики домкрата перечислены ниже.

Грузоподъёмность . У каждого из домкратов есть ограничения по этому параметру. При изготовлении устройства необходимо учитывать вес автомобиля. Также необходимо учитывать вес груза в багажном отделении.
Высота подъёма . Этот параметр особенно важен для автомобилей с низким днищем. В этом случае высота подъёма должна быть приемлемой для возможности залезть под автомобиль и провести ремонтные работы.
Высота подхвата . Это и есть высота инструмента. Этот параметр должен быть совместим с клиренсом автомобиля (расстоянием от поверхности до нижней точки). Этот параметр различен для каждой отдельной модели. Необходимо подобрать высоту подхвата так, чтобы было комфортно работать.

Домкраты бывают различных видов по типу привода.

Механического типа , в котором подъём происходит с помощью нажатия на рукоятку. Такие домкраты предназначены для нечастого использования. Такие устройства компактны, но требуют физических усилий.
Гидравлического типа . Схож с предыдущим, но требует меньше усилий. Колесо поднимается за счёт давления, создаваемого рабочей жидкостью. Отлично подходит для частого использования.
Пневматического типа . Устройство работает за счёт сжатых газов. Для использования необходимы баллоны с газом. Газ создаёт давление, камера увеличивается в размерах, и автомобиль начинает подниматься. Физических усилий при этом не требуется никаких.

Подробную информацию о том, как изготовить своими руками , вы найдёте в материале нашего специалиста.

О том, как пошагово сделать рабочую своими руками, подробно расскажет наш эксперт.

Информацию об изготовлении своими руками вы сможете прочитать в статье нашего специалиста.

По принципу действия домкраты подразделяются на винтовые, реечные, пневматические и гидравлические. Домкраты бывают стационарные, передвижные и переносные. Самодельные устройства чаще всего бывают переносными, так как имеют небольшие размеры. Стационарные домкраты предназначаются для больших грузов, и редко интересуют автовладельцев.
