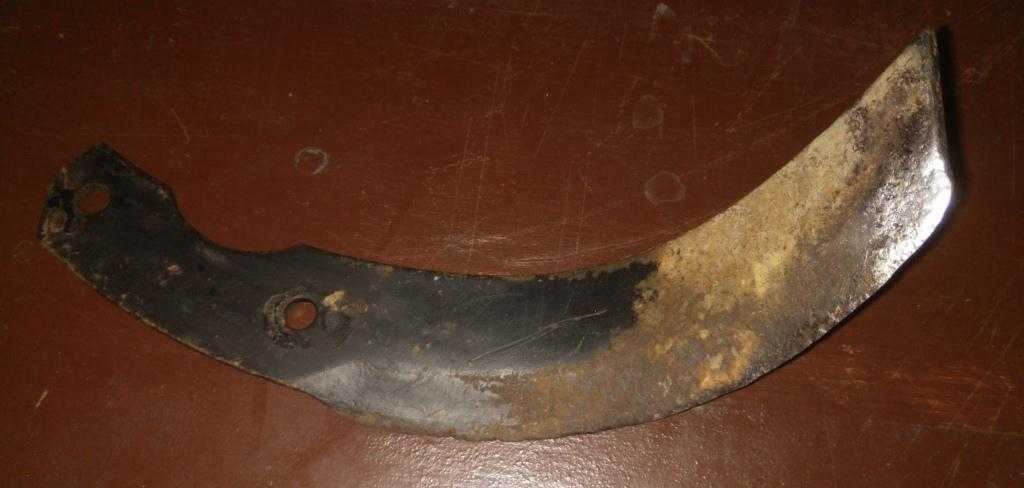

Заточка ножей культиватора своими руками

Плюсы и минусы роторов

Первые сведения об активных роторах, которые с успехом заменяют фрезы для мотоблоков, появились совсем недавно. Однако за короткое время эта конструкция навесного оборудования стала популярной по нескольким причинам, среди которых:

выравнивание поверхности участка (справляется не хуже шлейф-балки);
рыхление верхнего слоя почвы (с успехом заменяет культиваторные лапы);
раздробление крупных земельных комков в мелкую структуру (действует, как кольчато-рубчатые катки);
подрезание с одновременным измельчением высокой травы, сорняков, стерни (не уступает дисковому лущильнику);
тщательное перемешивание растительных остатков с почвой (превосходит фрезы).

Конструкция роторной бороны довольно сложная и по своей форме напоминает небольшую бочку. Несколько дисков (обычно три), посаженных на втулку, соединяются между собой изогнутыми по винтовой линии и заточенными с одной стороны ножами. Таким образом, кромки ножей в данном случае расположены не традиционным способом, а плашмя к поверхности почвы.

Принцип действия активного ротора объяснить несложно. Диски и поперечные пластины дробят крупные земляные комки на мелкие части. При этом первый нож нарезает почву пластами, а второй — измельчает эту «нарезку» и выравнивает землю.

Специалисты советуют использовать роторную борону:

исключительно вместе с сошником, чтобы активные роторы не зарывались в мягкую землю и «не катались» по поверхности тяжелой почвы за счет «притормаживания» минитехники;
активный ротор лучше всего подходит к профессиональным мотоблокам с шестигранными валами редуктора и специальным замком для крепления бороны;
при выборе навесного оборудования необходимо обратить внимание на размеры роторной бороны (не менее 30 см в диаметре и не более 70 сантиметров в длину).

В целом же это идеальный вариант навесного оборудования для послеуборочной и предпосевной обработки почвы, которую можно сочетать с осенней запашкой сидератов и весенним внесением в почву природных удобрений (например, навоза).

Самостоятельно сделать активный ротор для мотоблока довольно сложно, так как для винтового изгиба ножей и последующего закрепления поперечных пластин на дисках необходимо незаурядное мастерство или дорогостоящее оборудование. Кроме того, «самоделки», как правило, не отличаются хорошим балансом. Поэтому существует опасность разбить редуктор несбалансированным навесным оборудованием.

Поэтому народные умельцы в данном случае должны остановиться на доработке промышленных образцов или самого мотоблока. К примеру, некоторые мастера умудряются использовать роторные бороны на мотоблоках с круглыми валами редуктора. Владельцы такой минитехники дожидаются, когда входные отверстия на втулке бороны слегка разобьются и приваривают к отверстиям гайки, на которые в дальнейшем падает основная нагрузка.

Как изготовить фрезы для мотоблока своими руками

Фрезы устроены несложно. Перед тем как собирать их, стоит ознакомиться с уже существующими деталями и их конструктивными особенностями.

Подходящие чертежи содержатся в тематических изданиях и на форумах в сети Интернет. После определения модели необходимо подготовить материалы для сборки. Если будут использованы фигурные детали, их следует заказать у мастера или выковать самостоятельно, если есть определенные навыки и доступ к специальному оборудованию.

Материалы, которые понадобятся

Перед сборкой следует замерить участок, который планируете обрабатывать, и на основании полученных данных начинайте собирать механизм. Чтобы получить максимально правильную конструкцию понадобятся:

сварочный аппарат,
болгарка,
детали, которые будут выполнять роль разрыхлителей;
длинная металлическая трубка диаметром 42 мм.

Основой для рыхлителей могут быть автомобильные рессоры, которые загибают и под углом приваривают к главной трубе.

Советы относительно изготовления

В первую очередь обратите внимание на правильность сборки. Избегайте любых отклонений, даже самых незначительных

Если проявить невнимательность, то нарушится ось

Устанавливая самодельные фрезы для мотоблока и фрезы для культиватора, важно не перепутать направление вращения зубьев

Рекомендуется изготавливать элементы с диаметром, не превышающим 500 мм. Это значит, что инструмент сможет войти в почву на 260 мм и захватить примерно метр за один подход.

Саблевидные ножи менее опасны в сравнении с другим. С ними опасность получить серьезную травму минимальна. Поочередное расположение ножей делает их вхождение в землю последовательным, удары и рывки отсутствуют.

Чтобы максимально продлить срок эксплуатации самодельных приспособлений, необходимо придерживаться нескольких простых правил, в частности, при запуске фризы должны находиться над землей, после этого запускаются обороты, медленно опускаются лопасти в почву, — так начинается обработка.

Процесс сборки

Как уже говорилось, работы начинаются с проведения замеров участка. После того как все вычисления произведены, можно приступать непосредственно к сборке. Используя сварочный аппарат, соедините ножи с заранее подготовленной трубой. Перед этим можно заточить кромки элементов под нужным углом.

Полученное приспособление нужно зафиксировать на узле сцепки — и работа может считаться выполненной. Чтобы убедиться в исправности системы, проведите пробный запуск и проведите регулировку.

Легко смогут собрать фрезы для мотоблока «Нева» люди, имеющие опыт работы с металлами. Упростить монтаж позволяют предварительно составленные схемы, а также набор качественных инструментов и материалов.

Собрать такой механизм, как фреза для мотоблока, можно и собственными руками, только необходимо ознакомиться с рекомендациями и неуклонно придерживаться последовательности в работе. Тогда устройство будет служить десятилетиями.

Как работать

После того, как фрезы установлены, заводим мотоблок. На первой скорости, прямо на фрезах, подъезжаем к началу участка. Если скорость для движения вперед всего одна, то делаем это на самых низких оборотах двигателя. Для работы мотокультиватора с фрезой выбирают скорость как можно выше. Включаем вторую скорость и, установив обороты двигателя на максимум, включаем сцепление.

Сошником выставляем желаемую глубину возделывания. Для начала ставим его на второе деление сверху. Чем короче часть сошника, обращенная к поверхности, тем мельче обработка. С его помощью мы создаем нагрузку и тормозим поступательное движение техники. Не имея возможности двигаться вперед, культиватор зарывается фрезами вглубь. Сошник — тот же якорь. Когда прошли полоску от начала участка до конца, то, если участок маленький, можно включить заднюю и вернуться.

Если участок большой, то двигаться удобнее по кругу. При возможности поворота руля в сторону, его желательно повернуть. Тогда оператор будет идти по твердому грунту и не топтать уже обработанную почву.

Бывает так, что почва тяжелая, а культиватор легкий. Тогда нужно навесить дополнительный груз в области фрез. Груз подбирать отдельными «блинами», по 6-7 кг.

Культивирование проводим с небольшим перекрытием обработанной зоны. Второй заход делаем так, чтобы одна из фрез шла уже по половине обработанной полосы. Ориентируемся на углубление, которое оставляет после себя сошник. Таким образом, вся почва будет обработана дважды. Так мы добьемся равномерной обработки грунта по всему участку.

Когда проводим культивацию междурядий, то на края сборки устанавливаем направляющие защитные диски. Они не дадут подрезать корни растений и не позволят агрегату отклоняться от заданной траектории.

Разновидности

Классификация фрез для мотоблока происходит по нескольким признакам. Так, по месту расположения они могут быть боковыми и навесными. Первые устанавливают на колёсные приводные валы с обеих сторон относительно силового блока. При таком размещении фрезы играют роль колёс, приводя мотоблок в движение. Второй способ размещения предполагает их установку сзади мотоблока и работу от вала отбора мощности. Такое расположение наиболее характерно для большинства современных мотоблоков, включая такие известные бренды, как «Целина», МТЗ и «Нева».

Вторым критерием классификации фрез является их конструктивное исполнение. По данному признаку различают 2 вида: саблевидные (активные) фрезы и «Гусиные лапки».

Саблевидные фрезы

Входят в базовую комплектацию мотоблока и являются наиболее популярными среди фермеров. Фрезы обладают разборной конструкцией, что делает их установку, обслуживание и транспортировку очень удобными и простыми. Активная фреза выполнена в виде блока, включающего в себя четыре режущих механизма, расположенных друг относительно друга под прямым углом. Крепление ножей осуществляется с помощью болтов, шайб и гаек, а число блоков с каждой из сторон привода может составлять 2-3 и более штук. Сварка при изготовлении фрез не используется. Это обусловлено особыми свойствами высокоуглеродистой стали и её невосприимчивостью к такому способу соединения.

Ножи, из которых состоит фреза, устроены довольно просто и представляют собой стальные полоски, изогнутые на краях. Причём в блок их собирают таким образом, чтобы загибы в одну сторону чередовались с загибами в другую. Благодаря форме ножей, напоминающей саблю, активные фрезы часто называют саблевидными. Такая конструкция в сочетании с высокой твёрдостью и прочностью материала позволяет использовать данный вид оборудования при распашке целинных земель и тяжёлых грунтов с большим содержанием камней и корней.

Навесные фрезы «Гусиные лапки»

Эти фрезы имеют цельную неразборную конструкцию, благодаря чему отличаются высокой прочностью и продолжительным сроком эксплуатации. С их помощью можно не только эффективно обрабатывать каменистые и глинистые почвы, но и бороться с мелкими сорняками, а также производить глубокое рыхление грунта. Стандартные модели заводской сборки имеют довольно компактные габариты: 38 см в длину, 41 в ширину и 38 в высоту, вес конструкции при этом равен 16 кг.

Своим названием данный вид обязан особенностям конструкции ножей, которые представлены в виде заострённых треугольных пластин, расположенных на краях стальных прутов, и отдалённо напоминающих по своей форме гусиные лапки. Число режущих элементов может быть разным – от 4 штук в заводских моделях и до 8-10 в самодельных образцах.

С увеличением количества ножей качество обработки почвы заметно возрастает, однако, и нагрузка на двигатель также становится намного больше

Поэтому при самостоятельном изготовлении лапчатых фрез необходимо принимать этот факт во внимание и не переусердствовать. Максимальная скорость, с которой может двигаться мотоблок, оснащённый фрезами «Гусиные лапки», составляет 5 км/ч, что соответствует средней скорости взрослого человека. В связи с этим управлять такой техникой довольно удобно и комфортно

Материалом изготовления фрез является низкоуглеродистая сталь средней плотности, из-за чего при работе с проблемным грунтом ножи нередко подвержены поломкам и деформации

В связи с этим управлять такой техникой довольно удобно и комфортно. Материалом изготовления фрез является низкоуглеродистая сталь средней плотности, из-за чего при работе с проблемным грунтом ножи нередко подвержены поломкам и деформации.

Разновидности фрез для мотоблока

Конструктивно почвенная фреза представляет собой набор почвообрабатывающих ножей, размещенных на вращающейся оси. Состоит такой модуль из двух частей, которые устанавливаются на приводные валы колес по обе стороны силового блока. Благодаря такому расположению, мотоблок при культивации способен самостоятельно двигаться.

Также можно выделить тип мотоблоков с навесными фрезами, вращательное движение которым придает вал отбора мощности. Модуль находится сзади силового блока и не участвует в осуществлении движения. Мотоблоки типа МТЗ, Нева, Прораб, Сич, Агро как раз и производятся в различных модификациях, с валом отбора мощности и без.

Различий в изготовлении как навесных, так и обычных фрез практически нет. Но для фрезы с независимым вращением дополнительно изготавливается модуль с приводом от вала отбора мощности и угловым двухсторонним редуктором.

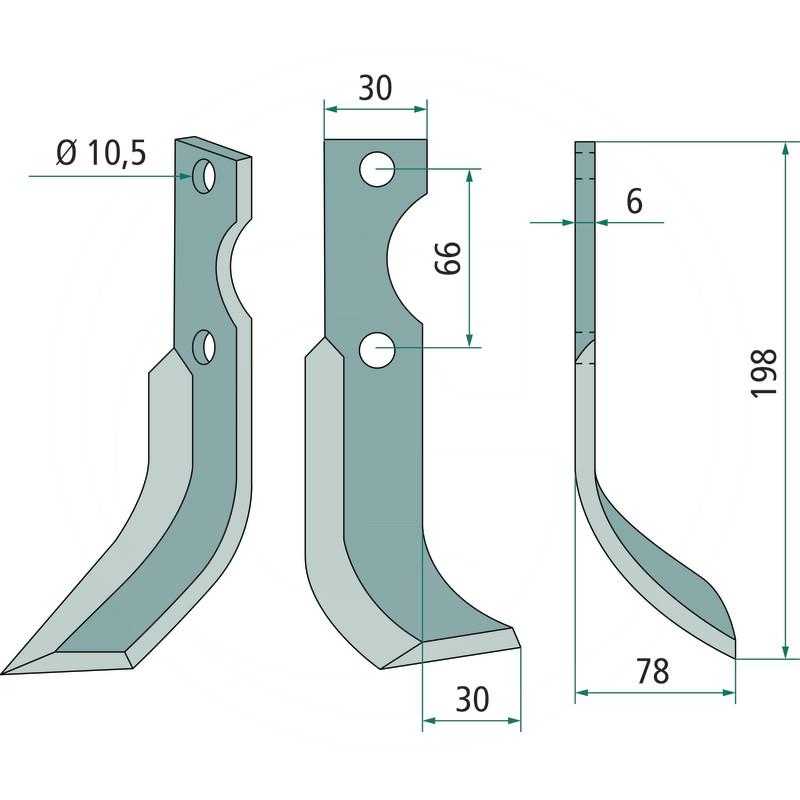

Активные (саблевидные)

Блоки ножей на таких фрезах состоят из четырех режущих элементов, расположенных через 90˚ друг от друга. Таких блоков с одной стороны привода может быть 2, 3 и более. Количество ножей и ширина модуля зависит от веса мотоблока и его мощности.

Ножи представляют собой изогнутые полосы прочной легированной стали. Для самостоятельного изготовления при наличии термообработки с последующей закалкой хорошо зарекомендовала себя рессорная сталь типа 50ХГФА. Загибы ножей имеют поочередно разное направление.

Конструкция активной фрезы позволяет производить культивацию на участках с камнями и корнями без опасности сломать ножи. Но применять данный тип оборудования целесообразно на легких обрабатываемых грунтах.

«Гусиные лапки»

Режущие элементы таких фрез выполнены в виде треугольника из прочной стали, расположенного на конце стойки. Данное расположение и послужило причиной возникновения такого экстравагантного названия.

Как и в случае с активными фрезами ширина и количество ножевых блоков определяется весом и мощностью мотокультиватора. Количество режущих элементов, расположенных по окружности в ножевом блоке, от 4 и более. Увеличение количества ножей предполагает более качественное измельчение грунта, но и мощность силового агрегата понадобится повышенная.

Роторная косилка для мотоблока может пригодиться вам на дачном участке.

Данные типы фрез предназначены для обработки тяжелых типов грунтов и целинных земель. Наличие в почве разветвленных корневых систем приводит к частому забиванию модуля.

Оба вида почвообрабатывающих фрез имеют свои преимущества и недостатки. При выборе варианта для самостоятельного изготовления надо учитывать структуру грунтов, необходимую степень измельчения грунта, компоновку и мощность силового узла, сложность и методику изготовления.

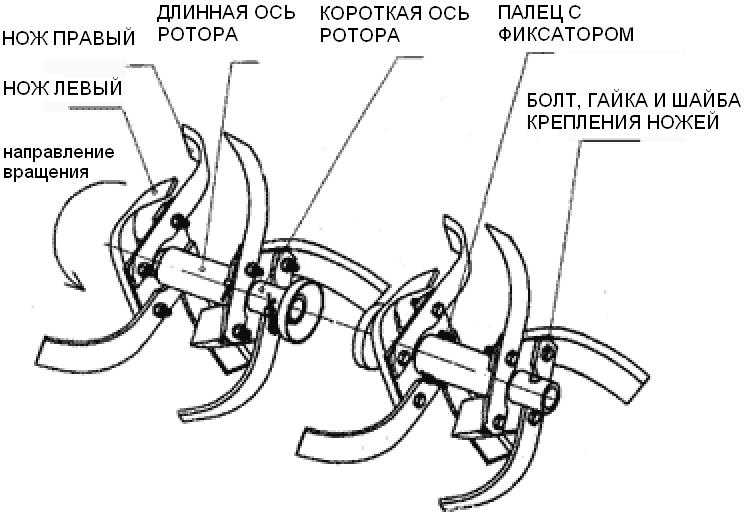

Как правильно собрать и установить фрезы на мотоблок

Чтобы приступить к работе с мини-трактором, сначала собирают фрезы из стандартного набора. В него входят: 8 пар ножей (пара состоит из 1 левого и 1 правого ножа), крепежи (гайки, шайбы, болты). В комплекте с деталями идет инструкция по сбору, которую внимательно изучают. Избежать проблем также помогут следующие рекомендации:

режущие элементы раскладывают попарно, чтобы дальше было легче определять правые и левые ножи;
ножи устанавливают на ось ротора перпендикулярно друг другу;
на одном блоке объединяют по 4 ножа и крепят их к редукторам;
проверяют правильность сборки;
затягивают крепежи.

Важно!

Движение работающих режущих пластин всегда направлено против часовой стрелки.

При сборке следят за тем, чтобы активная заточенная часть врезалась в грунт при работе. Ошибки в балансировке оси приведут к тому, что машину при обработке земли будет заносить. Если не отклоняться от инструкции, сборка займет не более 60 минут, а деталь получится прочной.

Если с предыдущим этапом опытный дачник справляется в одиночку, то устанавливают собранную деталь на мотокультиватор обычно вдвоём. Это позволяет избежать травм, а также не повредить агротехнику. Сначала минитрактор поднимают. Руль подпирают готовыми козелками из дерева или сбитыми крест-накрест досками. Оптимальная высота опоры составляет 50 см. Если машина стоит устойчиво, с неё снимают колеса, вместо которых устанавливают собранные ранее фрезы. По обе стороны устанавливают специальные тарелки, которые позволяют мотоблоку двигаться плавно и делают его более устойчивым.

Назначение

Культивация земли – это нужный процесс при её обработке. Во время него происходит вспашка, но без подъема нижнего слоя грунта. Культиватор, являющийся техникой для обработки земли, проходит по ней на заданную глубину, рыхлит верхний участок, а потом крошит на мелкие части.

Это приводит к выравниванию поля. Дополнительной пользой является очищение грунта от вросших сорняков. Кроме того, культивация способствует улучшению поступления воздуха в землю, позволяет ей быстрее прогреваться, набираться полезных веществ, сдерживать влагу.

Наличие на культиваторе ножей дает способность быстро, основательно вспахивать различные типы почвы. При их помощи можно производить обработку земли, а затем довольствоваться следующими преимуществами:

Высоким уровнем качества вспашки;
Комфортными условиями для управления культиватором при обработке грунта;
Высоким уровнем надежности трансмиссии;
Большой эффективностью работы культиватора.

Существует несколько видов фрез. Каждая нацелена на своё целевое назначение. В основном они предназначены для разрыхления грунта, сотворение конкретной структуры слоя почвы, который обрабатывается, а также для борьбы с бурьяном.

2 Разновидности фрез для мотоблока — активные, гусиные лапки

Фрезы для мотоблоков могут быть двух разновидностей, это:

Ножи типа «гусиные лапки»
Активные (саблевидные).

Активные ножи максимально приспособлены для всех видов выполняемых работ. Их саблевидная форма считается наиболее популярной, а правильно собрать их своими руками достаточно просто.

Эффективность активных фрез подтверждалась результатами использования на протяжении десятков лет и в большинстве случаев, культиваторы комплектуются именно активными (саблевидными) фрезами.

Для изготовления такого навесного оборудования применяется высококачественная углеродистая сталь с высокой степенью прочности.

Активные ножи отличаются разборной конструкцией, сборка и установка изделий занимает несколько минут.

Сталь применяемая для создания активных фрез совершенно не совместима со сваркой, а для улучшения механической прочности изделий при производстве применяется так называемая термозакалка. Для усиления прочности готовое изделие подвергается обработке высокочастотным током.

Активная саблевидая фреза

Относительно недавно для мотоблоков стали использоваться фрезы «гусиные лапки». Такую модификацию рекомендуется применять для обработки сложных и твердых типов почв.

Именно такое подвесное оборудование применяется в сложных условиях неровностей и каменистых почв.

Конструкция таких ножей сплошная, что напрямую увеличивает прочностные характеристики изделий. Фрезы выпускаются со стандартными техническими характеристиками:

ширина – 40 см;
длина – 37 см;
высота – 38 см;
масса – 16 кг;
допустимая рабочая скорость культиватора – 2-5 км/ч.

Такой инструмент имеет и свои недостатки – обычная углеродистая сталь не отличается высокими прочностными характеристиками. Нож необходимо подвергать регулярному осмотру, особенно при работе на глинистых почвах.

2.1 Особенности сборки фрез мотокультиватора

Перед тем, как начнется сборка лезвий, рекомендуется заранее подготовить чертеж будущего устройства и обзавестись необходимыми инструментами и материалами.

Если в процессе создания понадобятся фигурные компоненты, то имеет смысл заказать их у мастера кузнечного производства.

Прочие конструктивные элементы изготавливаются самостоятельно. Сборку нужно производить правильно, ориентируясь на существующий чертеж.

Если сборка будет происходить неправильно, то в процессе работы мотоблок может отклоняться от линии перемещения, что затруднит обработку земли. Лопасти фрезы вставляются в специальные гнезда и крепятся при помощи болтов.

Крепление фрезы к мотоблоку

При этом важно правильно размещать режущую грань лепестка. Он должна размещаться по ходу направления движения и острым концом вонзаться в почву. Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов

Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов.

Подбирать количество лопастей рекомендуется с ориентировкой на мощность агрегата. Для сборки режущих лопаток можно использовать как одну, так и несколько осей.

При сборке фрезы с четырьмя лепестками следует соблюдать последовательность правого и левого ножей, размещающихся на крепежной пластине.

2.3 Делаем фрезы для мотоблока своими руками

Для самостоятельного изготовления фрезы для мотокультиватора необходимы следующие детали и инструменты:

металлическая трубка с диаметром в 42 мм;
сварочный аппарат;
шлифовальная машина углового типа (болгарка);

Сборка агрегата своими руками позволяет точно подогнать его размеры под особенности отдельно взятого земельного участка.

Для создания хороших разрыхлителей для почвы можно использовать элементы бывших в употреблении пластин автомобильных рессор.

В процессе изготовления лопасти следует подогнать по размеру и согнуть под требуемым углом в одном направлении. Применяя сварочный аппарат нужно присоединить режущие элементы к заранее подготовленной трубке.

В процессе сборки можно заточить режущую кромку в направлении запланированного вращения агрегата. Далее готовая к работе конструкция стыкуется с узлом сцепки агрегата, а при пробном запуске выполняется необходимая регулировка.

Самодельная фреза

Конструкция типа «гусиные лапки» собирается из металлических элементов с диаметром не превышающим 500 мм.

Благодаря таким ограничениям в размерах инструмент сможет входить в землю на глубину в 250 мм

При эксплуатации стоит обратить внимание на то, чтобы ножи вонзались в землю последовательно. При этом стоит избегать рывков и ударов

Оснастка для фиксации заготовки

Для проведения процесса фрезеровки необходимо фиксировать заготовку для чего используются:

Читать также: Как правильно пользоваться мегаомметром

Столы поворотные круглые используются для проведения операций фрезерования заготовок имеющих криволинейную поверхность. Данный тип столов имеет широкий диапазон смещений:

вращение;
изменение угла наклона плоскости стола;
возможности обработки изделий в вертикальном положении.

Зажимы или прихваты позволяют фиксировать изделия с помощью специальных элементов, которые в свою очередь крепится к столу с помощью болтов и гаек. Для фиксации небольших по размеру заготовок используются тиски простые и с поворотным механизмом.

Фрезы для мотоблока самодельные

Мотоблоки любой фирмы будут с установленными заводскими моделями. Но часто бывает так, что фермер хочет увеличить мощность своего культиватора. Это вызвано нуждой в более глубокой обработке земли. Для достижения цели, возможно изготовить ножи самостоятельно. Для этого нужно в точности соблюдать технологию, чтобы получился хороший инструмент.

Проще всего будет самостоятельно изготовить и собрать саблевидную фрезу. Для этого необходимо обзавестись металлической полосой высокопрочной стали, болгаркой, дополнительными инструментами для прямого вскапывания грунта, сварочным аппаратом и трубой небольшого размера.

Обычно фермеры делают самодельные модели под заранее продуманное целевое назначение

Поэтому, при их заточке, важно сразу выбирать направление лезвий. Это придаст им полезные свойства в виде увеличения мощности и качества при вспахивании

Самодельные модели работают куда более эффективно. Это выделяет их от заводских аналогов. Самодельные ножи начали широко использовать ещё во времена СССР. Фермеры того времени нуждались в разработке более эффективных методов обработки земли. Поэтому они начали создавать модели фрез для культиваторов по своим чертежам.

Известные теперь «гусиные лапки» – это модель, которая стала результатом самодельных продуктов. Используя чертежи тогдашних умельцев, производители решили начать конвейерное производство лезвий нового типа. Теперь, то что когда-то было собрано «в народе», производится на каждом заводе производителя фрез на культиваторы.

Нужно ли точить?

Однозначного ответа на вопрос, нужно ли заточить нож, нет. У огородников свое мнение, но и оно противоречиво. Согласно их мнению необходимость заточки может зависеть от типа обрабатываемой почвы. К примеру, если грунт песчаный либо торфяной, можно не точить нож культиватора. Если же возделывают целину, не раз можно услышать о необходимости заточки лезвий. Что же касается мнения производителей, оно четко указывает, что заточка фрезам не нужна.

Специалисты отмечают, что заточка фрез сопровождается измельчением сорной травы. Это способствует их усиленному вегетативному размножению, а также нуждается в разборке ножей.

Конечно, два-три часа агрегат будет работать более эффективно, но затем лопасти вновь потребуется разобрать и заточить. А это потребует соблюдения правил сборки, ведь после заточки придется правильно собрать рабочий агрегат, а это может не каждый огородник. Что касается тяжелого мотокультиватора с довольно мощными фрезами, то здесь нет необходимости в затачивании. Кроме того, что на это уйдет немало сил и времени, эффект пользователь практически не почувствует.

Особенности фрез

Для производства резаков применяются разные материалы. Для дерева пригодны инструментальные стали: быстрорежущие, легированные и углеродистые. Для обработки металла, пластика, керамики, камневидных материалов применяют твердые сплавы, алмазы, эльбор, минералокерамику.

Сталь для фрез по древесине

Для резки дерева применяются такие марки инструментальных сталей: У-9-А, У-8-А, У-7-А, ХВ-5, 9-ХС, ХГ, ХВГ.
Быстрорежущая сталь может быть нормальной производительности. Это марки Р-18, Р-6-М-5, Р-9, Р-12 и т.д. Метал повышенной производительности легирован ванадием, кобальтом, молибденом и вольфрамом. Это марки Р-6-М-3, Р-18-Ф-2-К-5, Р-9-Ф-2-К-10, Р-9-Ф-2-К-5 и пр.

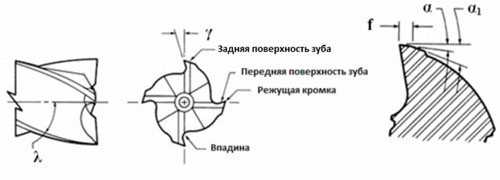

Геометрия зубчиков

Форма зубчиков.

По конструкции резцы фрез делятся на острозаточенные (остроконечные) и затылованные.

У острозаточенных зубцов участок задней поверхности (шириной n), смежный с режущей частью, является плоскостью. Точатся такие резцы по задней поверхности. Однако, если надо, можно точить их и по передней грани.
У затылованных резцов фасонных фрез задняя поверхность имеет вид спирали Архимеда. Обработка ее технически очень сложна. Поэтому затачиваются такие зубцы исключительно по передней грани.

Каждый зуб представляет собой отдельный резец.

Он имеет стандартные параметры: задний (a) и передний (y) углы, площадь затачиваемой поверхности (n), угол уклона (l).

Площадка n – это участок задней поверхности резца, который шлифуется при точении. В данном месте зубцы более всего изнашиваются, их размер влияет на силу трения меж фрезой и заготовкой. Из-за этого данную поверхность следует поддерживать в нормируемом диапазоне.
Угол передней кромки (y) измеряется между касательной к передней грани и радиусом фрезы.
Основной угол задний (a) измеряется между касательной к задней грани в нормируемой точке основной пилящей кромки и касательной к вращательной окружности этой точки. Данный угол при уменьшении понижает трение меж заготовкой и фрезой.
Дополнительный угол задний (a1) имеют не все фрезы. Он описывает расширенный просвет меж разрезаемой поверхностью и телом резца. Инструкция говорит о необходимости в заточке этого промежутка при определенном износе фрезы и расширении площадки n. Цель операции – уменьшение трения меж зубцом и заготовкой.

Параметры резца.

Исходя из направления и конфигурации режущей кромки различают зубцы винтовые либо прямые. Их уклон описывает угол (l) меж осью инструмента и развернутой винтовой кромкой.

Величина угла зависима от вида фрезы, марки ее материала и типа обрабатываемой заготовки. При резке древесины основной передний угол заточки выбирается в диапазоне 10-20 градусов, иногда больше. Задний угол также колеблется в широком коридоре значений.

Эксплуатация

Если ваша уникальная модель устройства предполагает наличие фигурных деталей, лучше предварительно заказать их у мастера и не тратить на это дополнительного времени. Все остальные элементы продаются в магазинах или же могут быть изготовлены вручную.

Итак, отвечая на вопрос, какие фрезы лучше собрать, необходимо учитывать особенности конкретного участка и условия работы. С точки зрения простоты изготовления, активные фрезы считаются более привлекательными, но зато почвенные лучше справляются с проблемными грунтами. Самодельное приспособление однозначно будет работать лучше заводского, так как ни один инженер не знает, какой именно участок вы будете обрабатывать. Процедура изготовления фрезы для мотоблоков своими руками потребует определённого количества времени и сил, но, поверьте оно того стоит и результат не заставит себя долго ждать!
