Прибор ночного видения своими руками

Основные характеристики

Основная характеристика – охват видимости

Камера видеонаблюдения уличная с ночным видением должна соответствовать основным требованиям, главным из которых является удаленность обнаружения объектов. Параметр определяет, на какой дистанции трансляция изображения будет наиболее четкой. Также дальность будет зависеть от мощности потока света и чувствительности матрицы. При выборе нужно учитывать адаптивность и угол подсветки: чем он шире, тем меньше будет искажений в процессе работы

Также обращают внимание на мощность и потребление энергии, эти характеристики имеют значение во время подключения оборудования. Чтобы обеспечить дальность видимости до 10 метров понадобится подсветка в 5-10 Вт, способная потреблять не меньше 1 А тока

Обязательное условие для прибора ночного слежения – присутствие опции день/ночь. За счет нее обеспечивается оптимальное качество изображения при наличии естественного освещения. Приемлемая чувствительность матрицы должна быть равна как минимум 0,001 люксу, только в этом случае можно получить качественную картинку в темное время суток. В видеокамере наблюдения также должен быть ICR фильтр, отсекающий ИК-фильтр днем и препятствующий искажению или размытию изображений. Лучше выбирать устройства с влагозащищенным корпусом (по стандарту не ниже IP65) с термическим кожухом, который выдерживает воздействие конденсата и перепады температур.

Обзор популярных моделей

В выпуске фонарей и светильников инфракрасного спектра участвуют следующие торговые бренды:

AZISHN,
Tech Trends,
KKMOON,
EFOSE,
Gadinan,
UniqueFire,
Smar.

Они выпускают разные подсветки, на любой цвет и вкус.

Модель AZISHN CCTV LEDS, перечислим его характеристики:

λ = 850 nm;
ИК — диоды 48IR — 4 шт.;
наружный;
водонепроницаемый;
для камеры видеонаблюдения.

Прожектор KKMOON DC 12V, 12W, его характеристики:

LED (96 шт.) — 850 nm;
дальность — от 10 до 60 m;
исполнение — IP65 (открытый, водонепроницаемый).

BEWARD – LIR6 — компактный источник света, его характеристики приведены ниже:

исполнение — наружное;
ИК-Led 3-го поколения;
угол подсветки до 75°;
дальность до 120 м, λ = 850 нм;
вкл/выкл — автоматическое.

Это устройство подойдёт для СКУД и домофонии. IP-вызывная панель Hikvision DS-KV8102-IM с инфракрасной подсветкой, камерой и микрофоном:

цветная камера, разрешение — 1 Мп;
для одного абонента;
дальность освещения — 1 м;
угол обзора — по горизонтали 120°, по вертикали 120°.

Мощный ИК-прожектор от известного бренда BOSCH EX26LED с 60 высокоэффективными светодиодами:

длина волны — 840 или 940 нм;
атмосферостойкий корпус;
регулируется интенсивность излучения и чувствительность фотоэлемента;
радиус действия до 18 м;
угол излучения 30°.

Тактический фонарь с 4Xик-светодиодами NItecore CI7, фонарь-хамелеон Nitecore CI6 с ИК-режимом:

бренд — Nitecore;
светодиод — Cree XP-G2 R5;
световой поток — 440 лм;
дальность — 190 м;
элементы питания — CR123A, 18650;
режимы работы — 13;
длина — 143 мм, диаметр — 25,4 мм, диаметр головной части — 40 мм;
вес — 138 г;
водонепроницаемость — IPX-8;
материал корпуса — алюминий;
тип — карманный.

Лазерный ИК-осветитель Барс IR L для установки на цифровые ПНВ, подходит как для применения отдельно, так и для установки на оружие. Характеристики следующие:

тип излучателя — лазерный диод;
рабочая температура — -40…+50 градусов;
длина волны излучения — 808 нм;
источник питания — 2 шт. (CR123A);
мощность излучения — 200 (100, 50) мВт;
угол расхождения — 2… 20 градусов;
размер — 150х30х40 мм,
вес — 170 г.

Марка Pulsar — это бренд корпорации Yukon Advanced Optics, выпускает спектр оборудования: от ИК-фонарей и монокуляров до цифровых прицелов и тепловизоров для смартфона. На рис. 8 изображён внешний вид ИК-осветителя Pulsar.

Например, осветитель pulsar al 915t. Излучение в невидимом диапазоне. По стандарту IEC 60825-2007 соответствует первому классу. Тип диода — Laser 915 нм. Работает с цифровыми ПНВ. Крепится на планке Weaver. Отсутствует эффект муара. Фокусировка — световое пятно от узконаправленного до рассеянного. Регулировка мощности и угла расхождения пучка. Пятно в форме вытянутого эллипса. Использование ИК-осветителя позволяет увидеть невидимое.

Предыдущая
ИнфракрасныеКакие бывают инфракрасные лампы и для чего они нужны?
Следующая
БактерицидныеЧто такое ионизатор-люстра Чижевского

Спасибо, помогло!2Не помогло

Прибор ночного видения из мобильного телефона

1. Мобильный телефон;2. Отвертки,швейная игла или булавка;3. Инфракрасные диоды и резистор;4. Источник питания на 9-12v.

И так, приступим к работе. Первым делом разбираем мобильный телефон и добираемся до камеры, которую тоже будем разбирать.

В данной модели телефона камера имеет автофокус, их разбирать сложнее, но скажу по себе я ножом все аккуратно разобрал (да да, не было отверток таких малых размеров).

Теперь главное это найти инфракрасную линзу. Практика показала, что их легко определить по форме. Они квадратные либо прямоугольные, остальные линзы круглые, так что вы не спутаете.

Линзу я извлекал иголкой. Все оказалось намного легче, чем я думал. Сама линза была не стеклянная, а пластиковая и я ее иглой снял очень легко, даже не повредив.

Сняв линзу, собираем камеру и телефон обратно.

Теперь нам нужен инфракрасный свет, для того чтобы камера работала в темноте, человеческий глаз его не воспринимает, а ваш переделанный мобильник теперь да).

Самый простой вариант который я использовал, это купив 4 ИК диода, подсоединив их последовательно с резистором, запитав их от 12V. Ну и для красоты поместил их в коробочку.

Кто не в курсе, такие ИК диоды есть в пультах от телевизора и в остальных пультах. Ну а если у вас есть ИК фонарик, то это просто идеально, так как камера будет видеть на десятки метров.

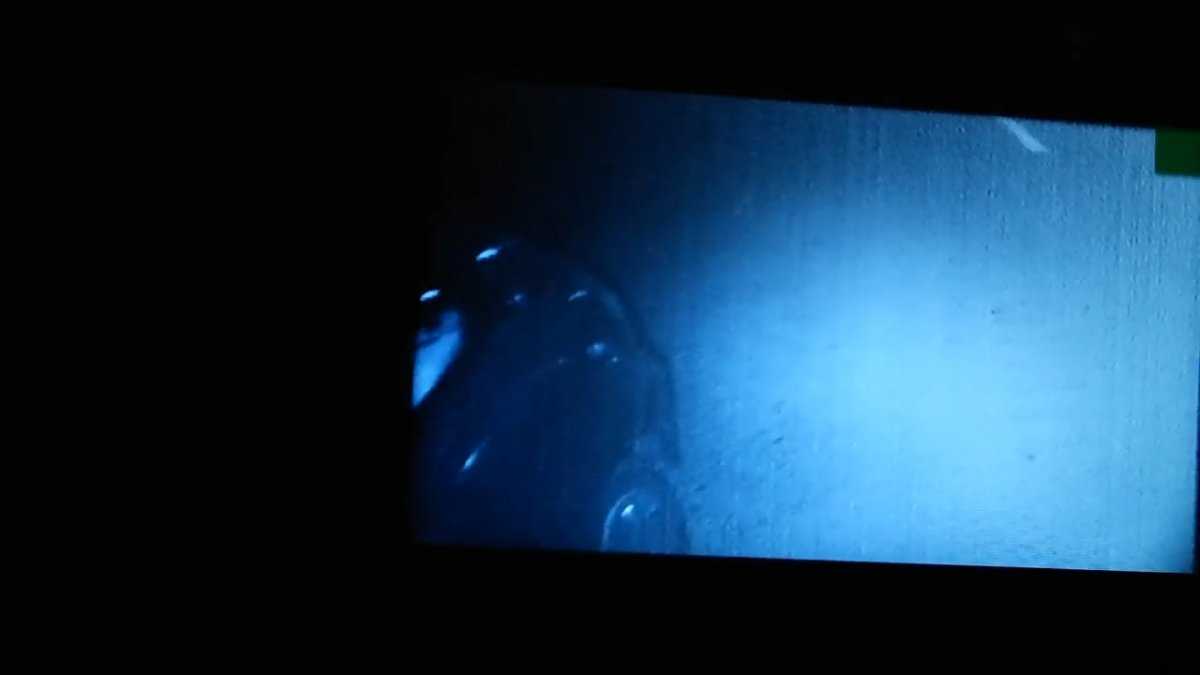

Ну, вот на этом все. Как я это все делал, и пример съемки камеры смотрите в видеоролике

Для изготовления прибора понадобится:

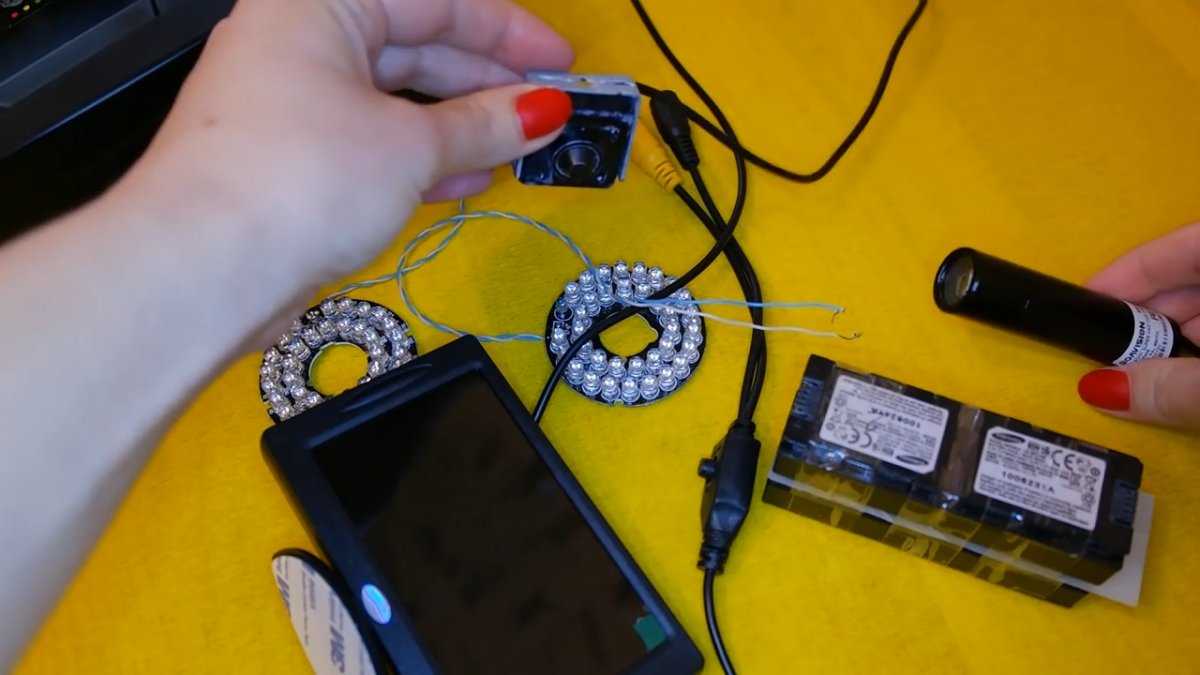

3D очки с линзами
Автомобильный монитор хорошего качества с небольшой диагональю.
Аккумуляторные батареи от видеокамеры, типа Samsung 4 шт. по 3,5 В.
Две видеокамеры, одна из которых имеет очень хорошую чувствительность для работы ночью
Две ИК подсветки

Видео самоделки вы можете посмотреть в конце статьи!

Вот так выглядит монитор, который нам необходим для самоделки:
Две камеры, одна для ближнего обзора, а вторая для дальнего.

ИК подсветка, приобретённая на алиэкспресс, представляет из себя круглую плату с отверстием по центру и два ряда ИК диодов. Ссылку на них я оставил в начале статьи. Кстати можно приобрести подсветку в каркасе, а потом её разобрать, если подходящую не получится найти. Эти платы будут прикреплены на очки, как показано на фото ниже.

Монитор будет вмонтирован в очки следующим образом:

Изготовление прибора ночного видения ПНВ

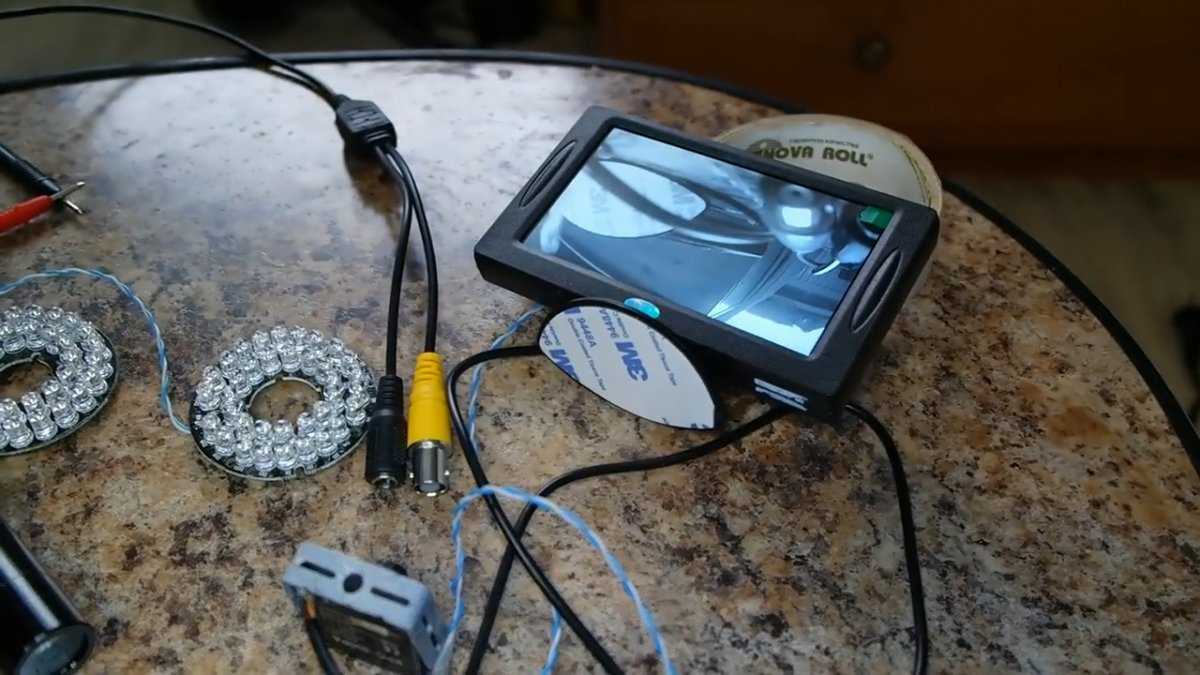

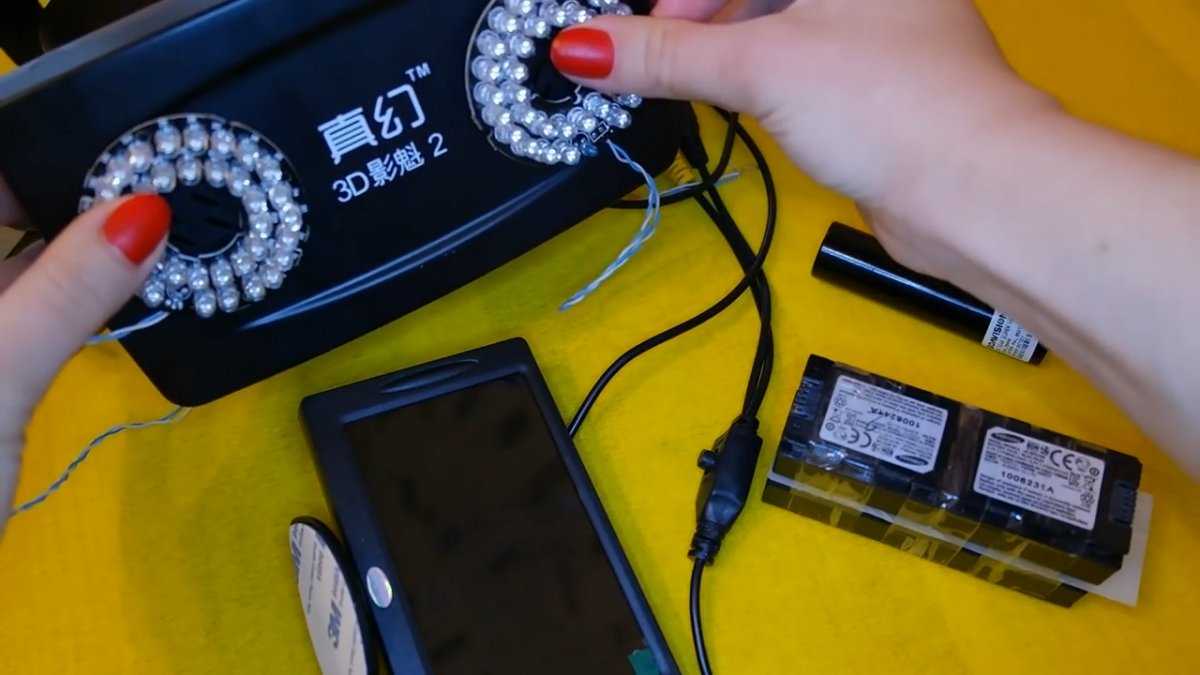

Предварительно проверяем, как работает оборудование. К монитору подключаю маленькую видеокамеру, подаю 12 В – все нормально. Монитор показывает изображение передаваемое камерой

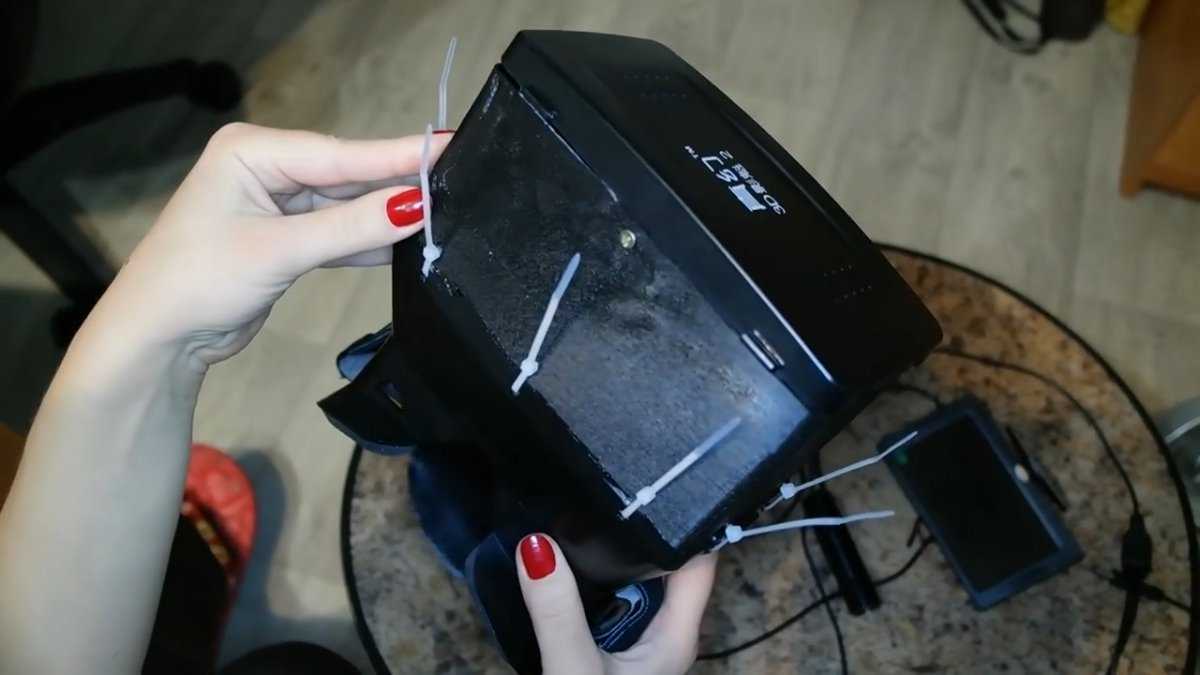

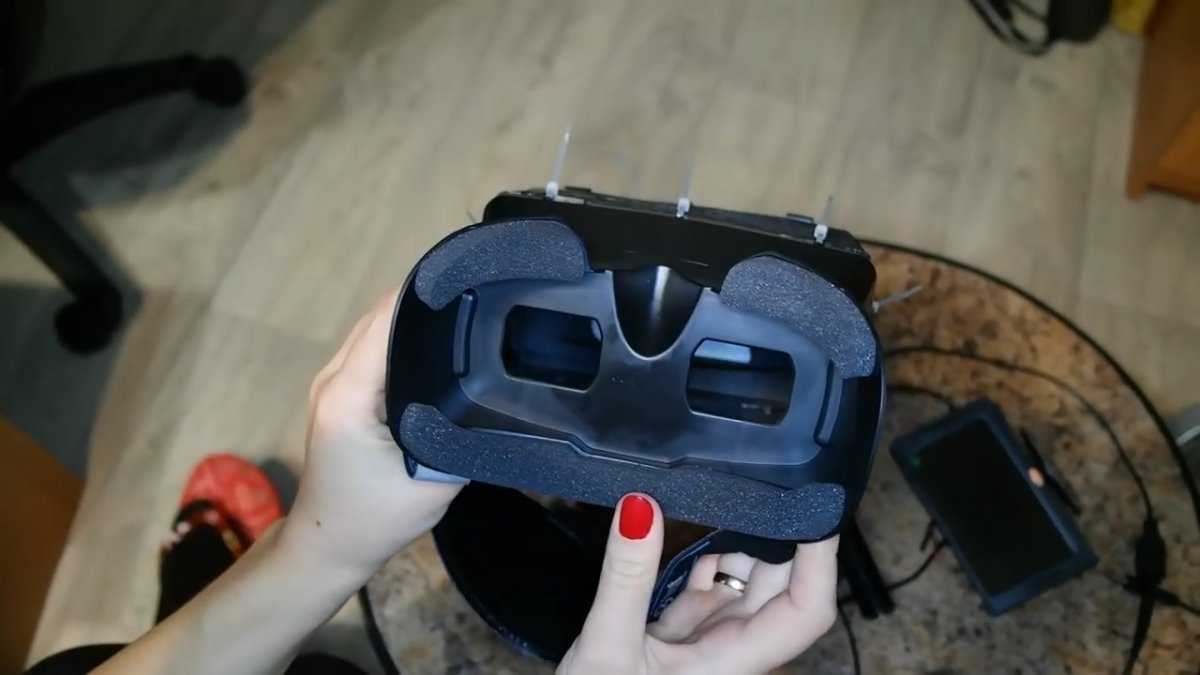

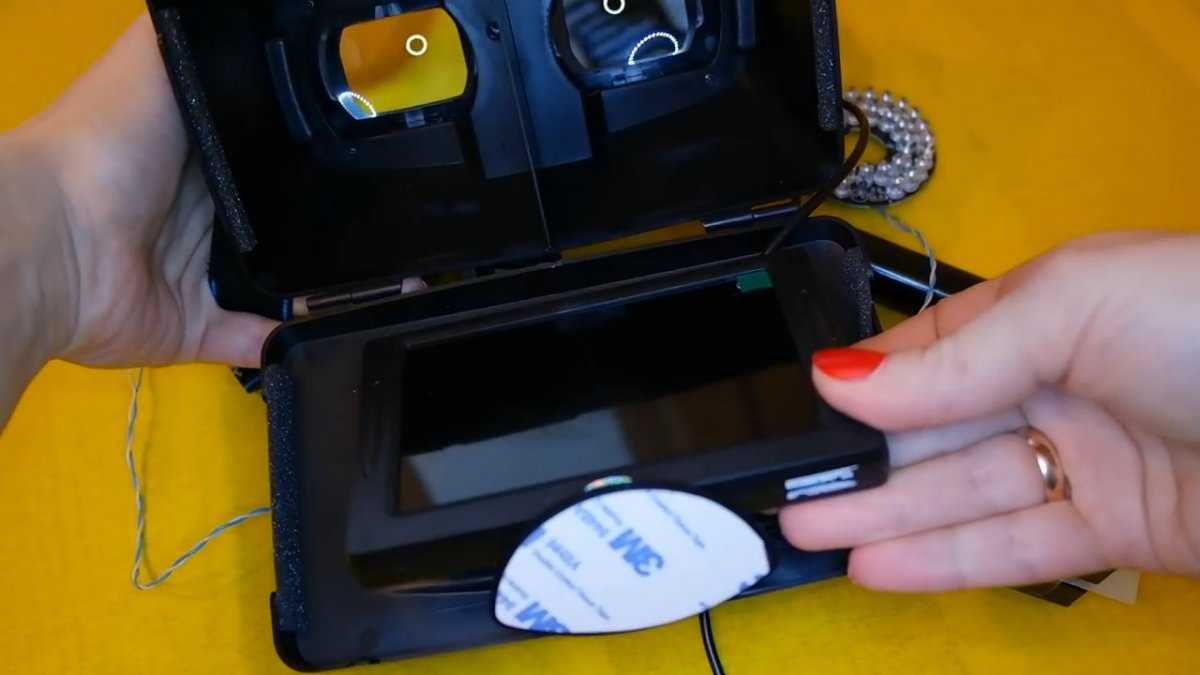

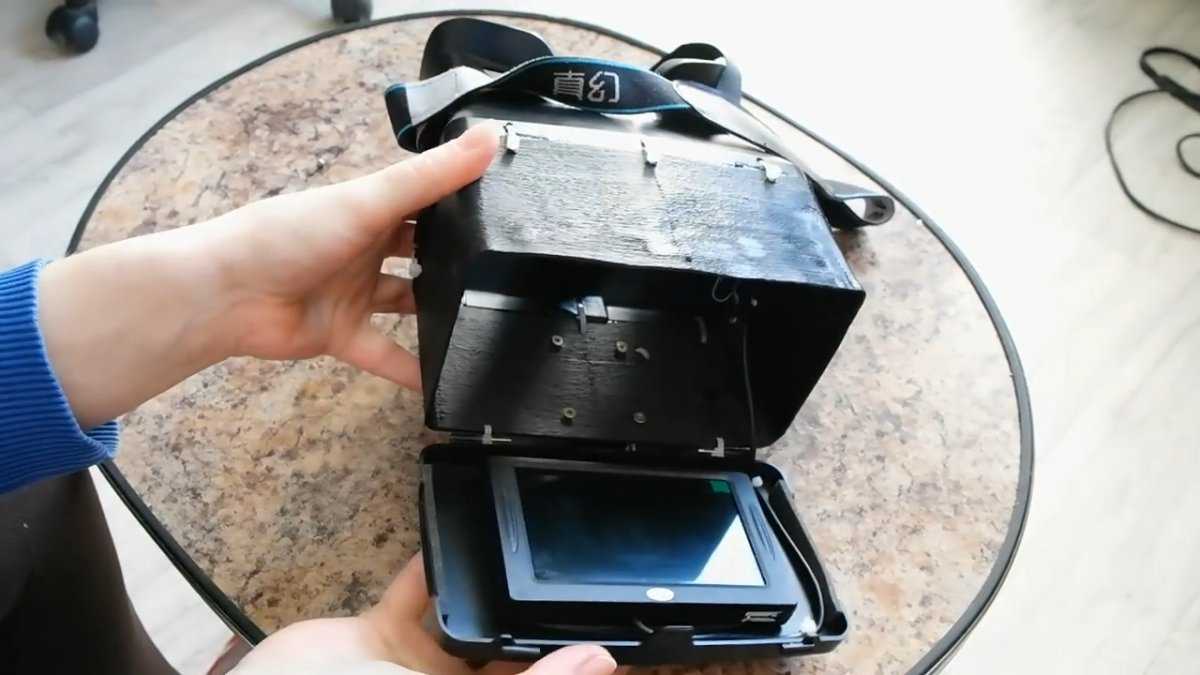

Монитор, с которого снята ножка подставки, устанавливаю в 3D очки. Перегородку, лишнюю начинку и линзы убираю. На 3D принтере распечатала удлинитель для корпуса очков, чтобы глазам было комфортно смотреть на монитор. Поверхность удлинителя получилась не совсем ровной из-за скорости печати принтера, однако это особого значения не имеет.

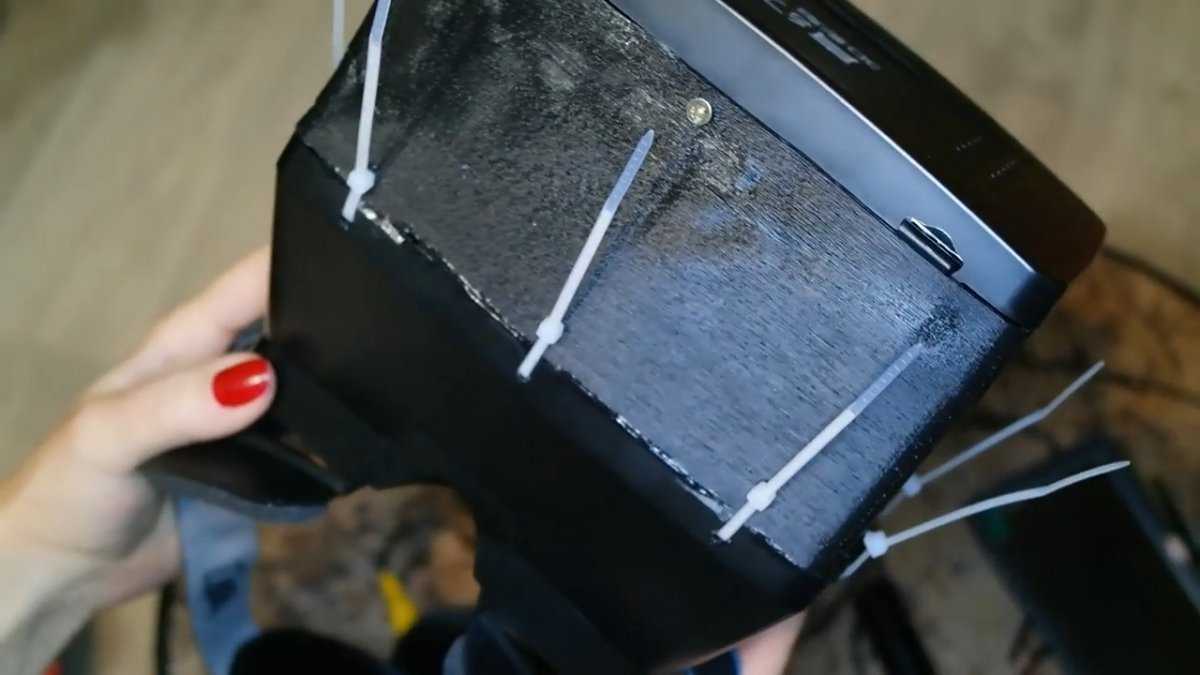

В корпусе очков прожгла дырки и закрепила всю конструкцию пластиковыми стяжками. Для надежности зафиксировала клеем «Секунда».

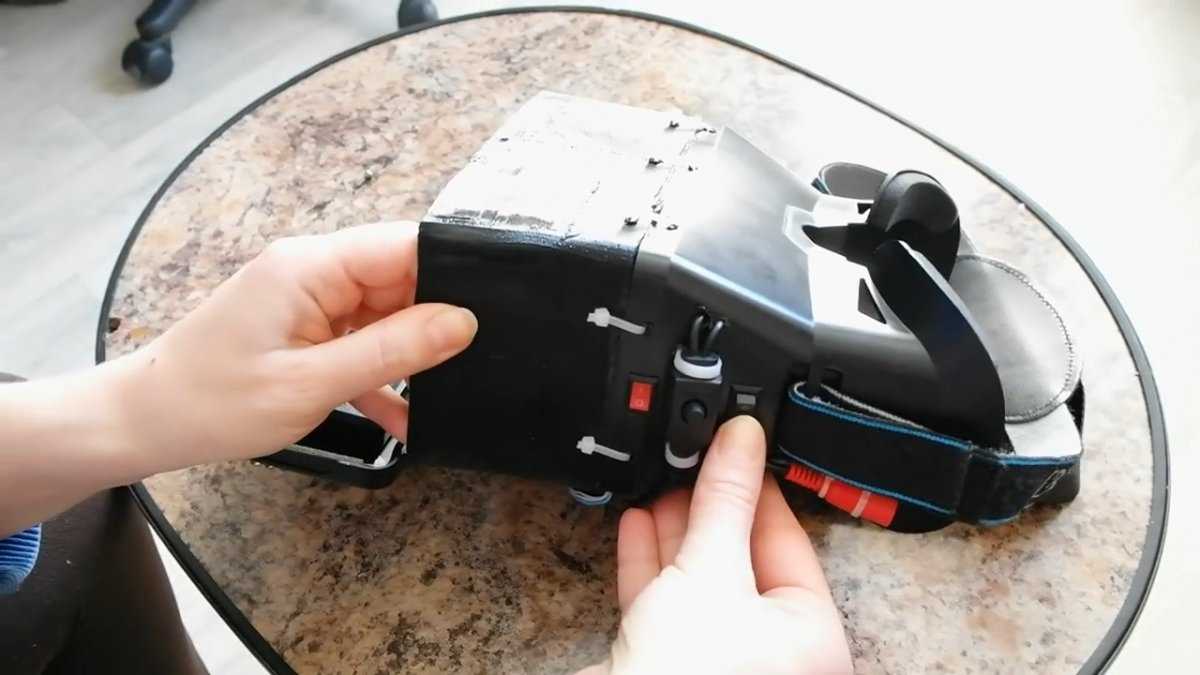

Имевшиеся на корпусе очков крепления аккуратно срезала и перенесла на крышку, чтобы та могла открываться и не проваливаться вниз. Шарниры на крышке я тоже закрепила стяжками. Также вкрутила маленький винтик для придания дополнительной прочности конструкции и возможности, открутив его, попасть внутрь устройства для ремонта или замены деталей.

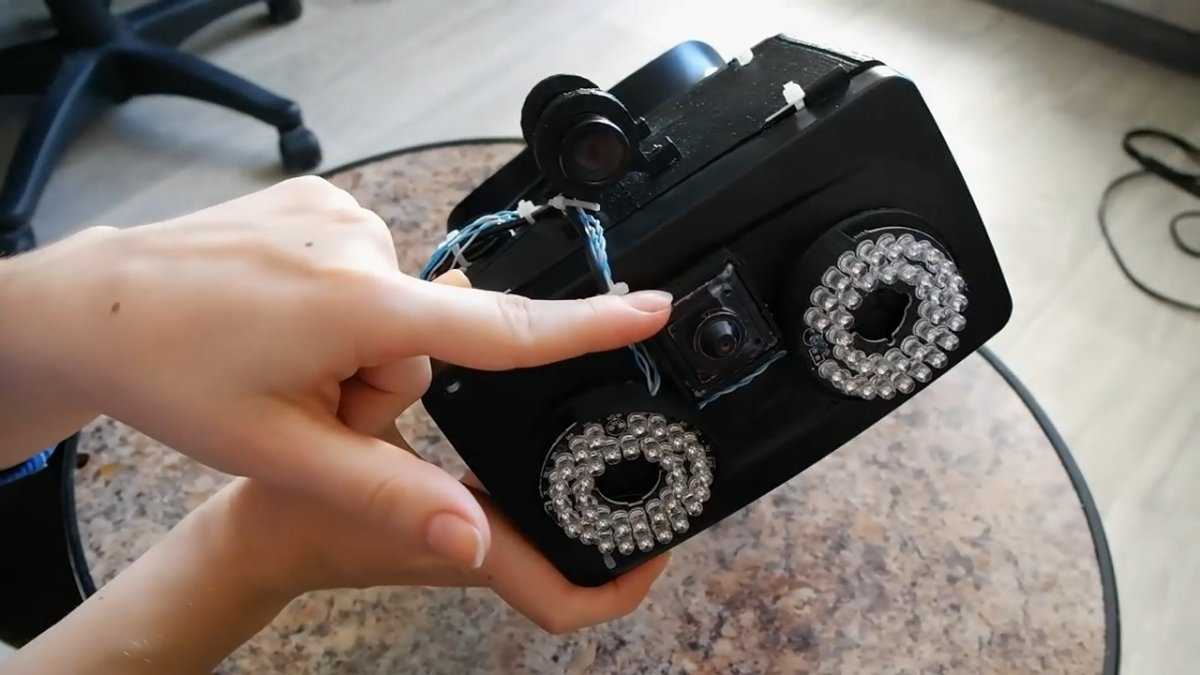

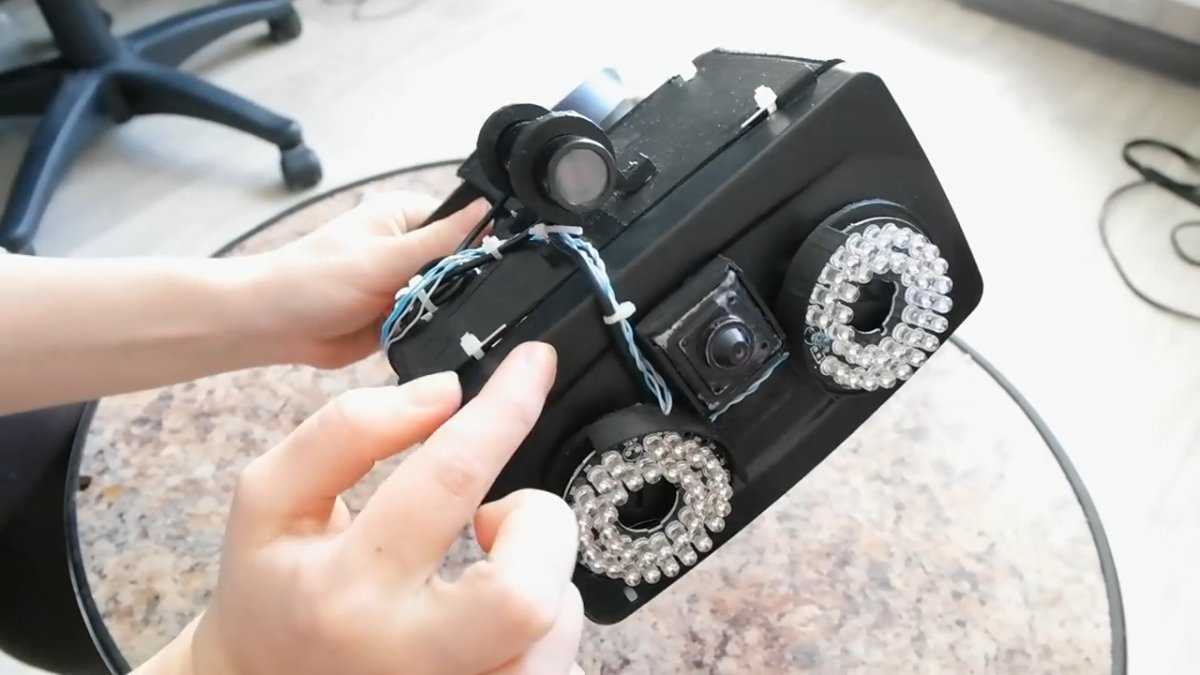

На лицевой стороне прибора закрепляю маленькую видеокамеру между двумя светодиодными подсветками. Камеру побольше фиксирую сверху с помощью распечатанных на 3D принтере креплений, в которые закручиваю маленькие шурупы. Все держится надежно.

Для светодиодной подсветки также распечатала на 3D принтере крепления такой формы, чтобы боковые перегородки прикрывали камеру и не позволяли ее слепить светодиодам.

Фронтальная камера и светодиодная подсветка посажены на клей. Провода от светодиодов закреплены стяжками и проведены в корпус через просверленное отверстие. На корпус установила кнопки управления (включения/выключения и переключения на дальнюю или ближнюю камеру), к ним подключила провода. На корпусе я еще разместила джойстик, который отвечает за настройки дальней камеры.

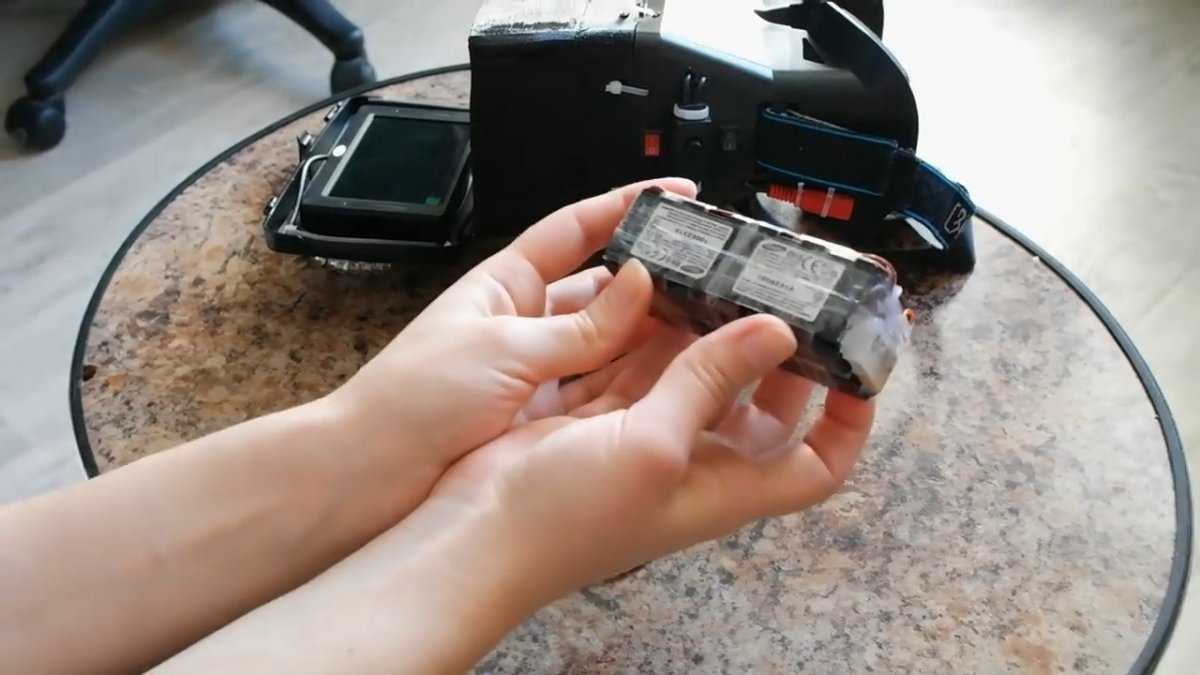

В качестве источника питания я использовала 4 аккумулятора от видеокамер Samsung каждый на 3,5 В.

Аккумуляторы зафиксированы скотчем в единый блок, провода от них сходятся в разъеме. На разъеме указано, где какой провод, а также плюс и минус. К прибору аккумулятор подключается с помощью самодельного штекера, в котором последовательно спаянные провода зафиксированы клеем и скотчем. Штекер подключается к разъему аккумулятора, вилка – к прибору ночного видения.

С подзарядкой аккумуляторов пока есть определенные проблемы. Сначала в течение часа заряжается первый аккумулятор в блоке, затем переставляется зарядное устройство и заряжается следующий. Над этой проблемой еще, надо думать.

Первая камера ближнего действия:

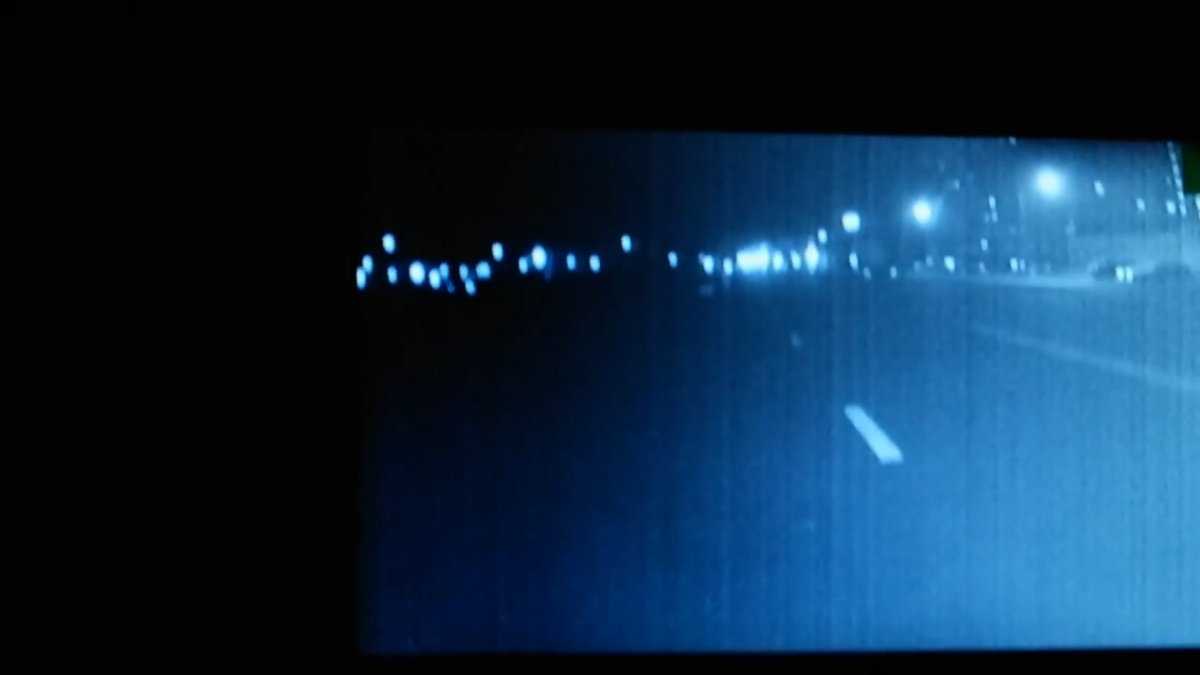

Ночью протестировала прибор. Если ближняя камера изображение хорошего качества не дает, то дальняя отлично справляется со своей задачей. Хорошо видны дома, проезжающий транспорт, люди. И в лесу прекрасно можно будет рассмотреть и зайца, и волка, и нашу сову. Собственно, за совами я и собираюсь наблюдать.

Как сделать своими руками

При желании можно самостоятельно сделать ИК-подсветку своими руками, да и всю систему видеоконтроля. Для этого надо знать основы электротехники, принцип работы электронной аппаратуры и навыки в практической работе. Самый простой способ — переделать готовый светодиодный фонарик, излучающий видимый свет, и заменить излучатель инфракрасным светодиодом или лазерным диодом. При этом помнить, что лазерный диод лучше использовать для открытых мест (при необходимости осветить дальнее расстояние), а обычный светодиод — в замкнутых пространствах. На рис. 6 показан комплект видеонаблюдения для дачи или офиса.

Для построения системы видеоконтроля определите, какой участок нужно контролировать, где расположить видеокамеры и при необходимости внешнюю ИК-подсветку (составить примерный план). Например: видеокамеры — количество, тип. Видеорегистратор — 1 шт. Блок питания, подсветка — количество, модель. Нужный комплект подобрать в магазине. Затем смонтировать комплект на объекте.

Не рекомендуется направлять ИК-свет в глаза — может обжечь роговицу глаза. Если освещённости не хватает, можно добавить несколько инфракрасных диодов.

Для снижения нагрева излучателя и потребляемой мощности используется импульсное напряжение с регулируемой скважностью, то есть диоды моргают. Соотношение времени включенного и выключенного состояния светодиодов происходит на высокой частоте и незаметно для глаз

На рис. 7 показаны формы импульсного регулируемого напряжения для светодиодов.

Рис. 7. Эпюры регулируемого напряжения от 10 % до 90 %

В таком блоке питания применяется, как один из вариантов, схема на интегральном таймере ne555 с силовым транзистором.

На рис. 8 изображена принципиальная схема питания импульсным напряжением для подсветки.

Схему можно собрать на макетной плате. Её можно купить вместе с необходимыми радиодеталями в любом радиомагазине.

Интегральная микросхема NE555 — это управляемый генератор импульсов. Для её функционирования необходимо с помощью внешних деталей установить режим работы. Показанная схема рассчитана на работу от источника +12 вольт. Элементы С1, R1, R2 задают частотный режим подсветки. С выхода 3 напряжение подаётся через ограничительный R3 на силовой ключ T1 (полевой транзистор). Он снимает нагрузку с вывода 3. По мощности подсветки выбирают тип VT1. Мощность резисторов 0,125 ватта. Переменный R1 изменяет частоту выходного импульсного напряжения. При импульсном питании диоды отдают большую световую мощность, чем при питании постоянным напряжением. Свечение диодов можно проверить камерой сотового телефона или фотоаппарата. На экране будет светлое пятно.

Важно. При выборе надо учитывать, что ик-подсветка и ПНВ должны работать в одном частотном диапазоне

Принцип действия и элементы для самодельного прибора ночного видения

Основой данного ПНВ есть фотоаппарат, именуемый «мыльницей». Электроника не терпит серьезных изменений, так как ЖК экран дает возможность отображать изображение в даваемое устройством. Настроив шумовосприятие объектива и увеличив восприимчивость к ИК-диапазону, получаем возможности камеры, улавливать предметы в близком инфракрасном диапазоне. Также похожее устройство применимо и в качестве тепловизора, различая температуру предметов.

Материалы:

фотоаппарат;
ИК — светодиоды;
радиаторы для охлаждения диодов;
контролер напряжения;
кнопка;
батарейка АА на 1,5 В две штуки;
проводники, изолятор.

Инструменты:

паяльник;
отвертка с набором головок;
канцелярский нож;
пистолет для подачи горячего клея;
пинцет.

Устанавливаем подсветку

На радиаторах охлаждения располагаем светодиоды и подходящие контакты. Подключаем контролер напряжения к питанию, и налаживаем его параметры.

Светодиоды обрабатываем теплопроводящей эмульсией, а затем припаиваем к соответствующим контактам.

Кнопку устанавливаем на верхней части, при помощи ножа проделывая под нее проем. Фиксировать лучше на горячий клей. Светодиоды располагаем на передней панели аппарата для подсвечивания объектива. Соединяя их последовательно, выводы подсоединяем к понижающему модулю.

От контролирующей платы контакты, отвечающие за питания, выводим через кнопку к микроконтролеру напряжения.

Прибор ночного видения из старого смартфона: инструкция переделки камеры в инфракрасную своими руками

Когда вы покупаете новый смартфон, вы храните ваш старый смартфон про запас и не используете его, так что это великолепный хак, который сделает из старого девайса полезную камеру ночного видения почти бесплатно!

Сенсор каждой камеры может видеть инфракрасное излучение, например тепловую часть света. Но фильтр, блокирующий инфракрасную часть света, защищает CCD сенсор смартфона от выгорания от инфракрасного излучения высокой силы, например от солнечного излучения. Теперь, если мы уберём блокирующий фильтр инфракрасного излучения, камера получит возможность видеть инфракрасную часть светового спектра. Теперь, если вы используете ИК осветитель, вы неожиданно сможете видеть в темноте.

У вас появится возможность видения в темноте, почти как у профессиональных камер, таких как Fujifilm X-T1 и Sony Xray, за очень низкую цену!

Смотрите полное видео здесь: ссылка

Лучшие модели

Сегодня в Санкт-Петербурге, Москве и других городах можно приобрести по акции или без нее тепловизоры двух производителей: Seek Thermal и Flir One. Эти компании предлагают устройства на Apple или гаджетов на базе Android (Huawei, Samsung и другие). Производители добились высокой прочности корпуса и качества пикселей – об этом свидетельствуют положительные отзывы покупателей. Сравнив характеристики, вы сможете приобрести желаемую модель по распродаже с услугой доставки по почте или курьером.

Seek Thermal

Тепловизоры Seek Thermal представлены в разных ценовых диапазонах. В зависимости от того, что хотите получить и какие характеристики являются для вас ключевыми, можно выбрать подходящую модель. Дорогостоящим вариантом является профессиональная версия:

название модели: Seek Thermal Compact PRO;
стоимость: 45 000 рублей;
характеристики: дальность 550 метров, температурный максимум 330°C; чувствительность до 0,07 градуса, кадры меняются с частотой 15 Ггц;
плюсы: высокое качество изображения, дальность до 500 м, максимальная чувствительность;
минусы: стоимость.

Более доступным, но с небольшим набором функций, значительно меньшей чувствительностью и низкой частотой смены кадров, является Compact XR. Его характеристики:

название модели: Seek Thermal Compact XR;
цена: 24 000 рублей;
характеристики: дальность 500 м, температурный максимум 330 °C, чувствительность до 0,1 градуса, частота смены кадров (ЧСМ) 9 Ггц;
плюсы: дальность до 500 метров, цена;
минусы: малая скорость сменя картинки.

В этой линейке есть еще несколько тепловизоров. Сравнительно недорогой можно назвать модель Compact, обладающую стандартным набором характеристик и ценой всего 19 000 рублей:

название модели: Seek Thermal Compact;
цена: 19 000 рублей;
параметры: дальность 250 м, температурный максимум 330 °C, чувствительность до 0,1 градуса, ЧСМ 9 Ггц;
плюсы: доступная стоимость;
минусы: низкая дальность.

Flir One

Бюджетные варианты предлагает еще один производитель – Флир Ван, уже успевший заслужить доверие покупателей на отечественном рынке. Из недорогих моделей популярностью пользуется одноименная Flir One:

название модели: Flir One;
цена: от 17 000 рублей;
параметры: дальность 60 метров, температурный максимум 120°C, ЧСМ 9 Ггц, чувствительность до 0,15 градуса;
плюсы: доступная стоимость;
минусы: слишком малая дальность.

Более дорогой, но уже с лучшими характеристиками (увеличена дальность), выступает модель GEN. Стоимость немного выше, но остается доступной:

название модели: Flir One GEN 3;
цена: от 20 000 рублей;
параметры: дальность 100 метров, температурный максимум 120°C, ЧСМ 9 Ггц, чувствительность до 0,15 градуса;
плюсы: надежность;
минусы: высокая стоимость.

Самым дорогим гаджетом в линейке, с улучшенной дальностью, является GEN 3 PRO. Дальность устройства составляет уже 120 м, что на 20 м больше, чем в предыдущей модели:

название модели: Flir One GEN 3 PRO;
цена: от 22 тысяч рублей;
характеристики: дальность 120 метров, температурный максимум 120°C, ЧСМ 9 Ггц, чувствительность до 0,15 градуса;
плюсы: надежность и долговечность;
минусы: высокая цена.

В чем преимущества и недостатки таких камер?

Камеры ночного видеонаблюдения широко используются везде: жилые, офисные помещения и строительные и промышленные объекты. Камеры распространены как в закрытых помещениях, так и в людных местах по типу торговых центров или магазинах, парковках и других общественных местах. Как и любое технологическое устройство, камеры имеют преимущества и недостатки, которые мы осветим далее.

Преимущества

Наличие камер ночного видения помогает обезопасить помещение и держать ситуацию под контролем 24 в сутки. Установленные в офисе или торговом помещении камеры с возможностью ночного видения предотвращают мелкие кражи, а также позволяют поймать злоумышленников, причиняющих вред имуществу в отсутствии персонала.
Запись с камер ночного видения может зафиксировать взлом, кражу или порчу имущества и способна выступить доказательством во время судебного процесса против преступника. Это поможет суду вынести верное решение.
Высокий уровень безопасности загородного участка достигается только с помощью хорошей сигнализации и круглосуточного наблюдения за самыми важными участками площади. Камеры ночного видения помогут вам создать идеальную систему безопасности для загородного участка.
Камера поможет вам обеспечить круглосуточное наблюдение за людьми ,находящимися у вас дома, например, проверить жену на верность, поставив втайне скрытую камеру с возможностью съемки в полной темноте.

Недостатки

Начальные затраты – основной недостаток установки камер ночного видения. Стоят они незначительно дороже обычно, но если учесть тот факт, что ИК-подсветка заставляет камеры потреблять больше энергоресурсов, то в перспективе эти затраты получатся существенными.
Сложности при выборе. Далеко не каждая цветная камера способна воспринимать ИК-подсветку из-за технических особенностей. Поэтому если вам нужно цветное изображение в ночное время суток, то придется постараться и потратиться чтобы выбрать достойную камеру с возможностью цветной съемки при отсутствии освещения.

Постобработка

Прежде всего, если вы обрабатываете RAW-файлы в Lightroom Classic CC, вам придется использовать редактор Adobe DNG Profile Editor. Для чего? Чтобы выйти за рамки баланса белого в 2000k. Если вы обрабатываете ваши RAW-фотографии в Capture One Pro, вам не понадобится дополнительного ПО.

Шаг 1: Коррекция баланса белого

После того, как я добился правильного баланса белого, я обрабатываю фото как любое другое: добавляю резкости, шумоподавления и контраста. После этого я отправляюсь в Photoshop.

Общее суждение для смены каналов: вы должны заменить красный на синий и синий на красный. Это работает, но есть идея получше: вы получите намного лучшие цвета, если вы добавите еще зеленый канал между красным и синим.

Шаг 2: Смена каналов

Вот такие настройки я установил:

После того, как этот шаг закончен, пришло время получить вот этот вид, словно у старой пленки Aerochrome.

Шаг 3: Регулировка насыщенности оттенка

Наконец, последние штрихи – добавим свет и облака для скругления изображения:

Шаг 4: Финальные штрихи

Изготавливаем прибор ночного видения (ПНВ)

защитной пленки

задней крышке

Монтируем светодиодную подсветку

небольших расстояний

В этой статье вы узнаете как своими руками сделать настоящий прибор ночного видения с монитором. Этот самодельный прибор обладает достаточно не плохими характеристиками и обязательно пригодится в хозяйстве, ну я собрать его сможет практический каждый!

Для изготовления прибора понадобится:

3D очки с линзами
Автомобильный монитор
хорошего качества с небольшой диагональю.
Аккумуляторные батареи от видеокамеры, типа Samsung 4 шт. по 3,5 В.
Две видеокамеры, одна из которых имеет очень хорошую чувствительность для работы ночью
Две ИК подсветки

Видео самоделки вы можете посмотреть в конце статьи!

Вот так выглядит монитор, который нам необходим для самоделки:

Две камеры, одна для ближнего обзора, а вторая для дальнего.

Монитор будет вмонтирован в очки следующим образом:

Изготовление прибора ночного видения ПНВ

Для светодиодной подсветки также распечатала на 3D принтере крепления такой формы, чтобы боковые перегородки прикрывали камеру и не позволяли ее слепить светодиодам.

В качестве источника питания я использовала 4 аккумулятора от видеокамер Samsung каждый на 3,5 В.

Первая камера ближнего действия:

Предыстория

Все началось, когда я в Instagram увидел удивительные фотографии в инфракрасном диапазоне. После этого я заказал ИК-фильтр – 88 мм 760 нм от B&H, если быть более точным. Но я не особо разбирался в этом вопросе. Фильтры обычно варьируются от 590 до 800-900 нм. Инфракрасные снимки получаются с фильтром 590 нм на модифицированной камере, потому что он пропускает как видимый свет, так и инфракрасный.

У меня была немодифицированная камера и неправильный фильтр, но я все равно решил попробовать. Вскоре я обнаружил, что у моих зеркалок «горячее зеркало» (часть DLSR, которая обычно блокирует попадание инфракрасного света на датчик). Но позже я обнаружил, что сенсор моего телефона довольно чувствителен к инфракрасному излучению.

Так началось мое путешествие.

Samsung S10E, переходное кольцо, переходник с телефона на выдвижную стойку, инфракрасный фильтр 760 нм.

Что такое тепловизор для смартфона

Стандартный тепловизор для телефона имеет размер небольшого мр3-плеера. Особенность устройства – это оснащение разъемом microUSB, с помощью которого он устанавливается на гаджет под управлением iOS или Android. В таком дополнении уже установлена камера, которая при высоком разрешении матрицы имеет два вида работы: стандартный режим и для смартфона.

Фирменная программа тепловизор для Андроид или гаджет от Apple предоставляет возможность не только видеть картинку в таком режиме, но и делать снимки для дальнейшего просмотра. При таких свойствах смартфон с тепловизором может использоваться не только в частных, но и коммерческих сферах. Матрица камеры устройства обеспечивает полноценное изображение.

Технология

Тепловизор работает по стандартному принципу, как и профессиональное оборудование этой категории. Инфракрасная камера фиксирует изображение и улавливает тепловые излучения (ИК сигналы), преобразуя в электронный сигнал. Телефон с дополнительным девайсом показывает температуру объектов, а дальность действия камер очень велика. Мобильный тепловизор с установленным магниевым датчиком может ловить температуру на расстоянии более километра. Цена гаджета на этот показатель не влияет.

Некоторые модели устройства работают как от обычного аккумулятора смартфона, так и от встроенного. Автономность гаджета на Айфон или Андроид делает его мобильным. Синхронизация с гаджетом осуществляется с помощью lightning разъема (для iphone) или microUSB (тепловизор на Андроид). Фиксация температуры осуществляется во всем диапазоне – от 0 до 100 градусов по Цельсию и более.

Сферы применения

Использование на охоте. С помощью компактных тепловизоров можно выслеживать и видеть животных даже в тумане, во время дождя или в лесу за сотни метров.
Применение при работе с утеплением (коммерческое использование). Индикаторы точно определяют места потери тепла.
Развлечение. Учитывая, что купить устройство можно за несколько сотен долларов, этот вариант станет полезным и ярким презентом для вашего друга или близкого человека (такой подарок всегда будет выглядеть дорого и презентабельно).

Какой прибор ночного видения мы будем собирать?

Удаление инфракрасного фильтра с любого из доступных смартфонов, то есть с его основной видеокамеры (не фронтальной);
Подключение к смартфону внешней камеры, с которой удаляется инфракрасный фильтр;
Покупка смартфона, имеющего возможность для ночной видеосъёмки. Смартфоны данного типа уже имеют видеокамеру с удаленным инфракрасным фильтром. Однако, данный способ мы рассматривать не будем, так как целью нашей статьи является именно создание своего устройства. Однако если кого-то заинтересует данный способ, то мы дадим ссылку на ряд подобных устройств.

использование специальных винтов, имеющих фигурные головки, требующие специального инструмента (который, как правило, не имеется у самодельщика).
многие смартфоны собраны с использованием метода температурного приклеивания компонентов, что еще более осложняет разборку корпуса

Критерии выбора

Чтобы выбрать качественную камеру для улицы, которую можно применять на частном, коммерческом или промышленном объекте, понадобится учесть технические требования, предъявляемые к приборам:

высокий уровень отказоустойчивости, качество материалов корпуса и срок эксплуатации;
устойчивость к агрессивным воздействиям внешней среды, наличие козырьков и защитных кожухов;
возможность работы при различном освещении и в любое время суток.

Настройки камеры

Включенный RAW!
Iso – как можно ниже (вся обработка генерирует достаточно шума);
Диафрагма (Aperture) – Поскольку я снимаю на телефон, то могу выбирать только между f/1,5 и f/2,8. С точки зрения резкости особо ничего не меняется, но это может помочь мне получить немного больше света;
Баланс белого – 2300K. Это самое низкое значение, которое может дать мой телефон;
Скорость работы затвора – в солнечный день в полдень я выставляю 1/30. Но чаще всего все это склоняется к «я задержу дыхание и буду молиться, что снимок получится ровным, потому что я поленился и не взял штатив».

Для чего нужен moodboard в фотографии

За и против

Несмотря на то, что процесс съемки достаточно сложный (в первые разы особенно), я нахожу это занятие очень полезным. Когда я после нескольких часов наконец добился того, что хотел, то счастлив.

У съемки на телефон при столь агрессивном редактировании есть очевидный недостаток: снимки теряют в качестве. Но его хватает для соцсетей, поэтому в 2019 году это меня устраивает. Одно из главных преимуществ: вместо того, чтобы на фотосессию выходить с зеркалкой и рюкзаком с объективами, я просто беру микро-набор. Это помогло мне заново открыть для себя радость фотографии.

Станет ли это моей главной фишкой? Наверное, нет. Буду ли я зарабатывать на этом деньги? Наверное, нет. Но мне это нравится. Кроме того, мне пришлось изучать новые фишки в управлении цветом – а это всегда полезно.

National Geographic выбрал лучшие фотографии 2017 года

Снимаем инфракрасный индикатор

Откручиваем все найденные винты сзади фотоаппарата. Это просто выполнить отверткой. Сделать это нужно внимательно, не навредив затвору и клипсу, также, не отключив шлейфы.

Демонтируем ЖК-дисплей, аккуратно отсоединяем от держателя, который затем также удаляем. Освобождаем передающие шлейфы ЖК-дисплея. Плата контроля передачи должна высвободить фронтальную крышку, которую можно отсоединить теперь.

Получив выход на конденсатор для зарядки вспышки, нужно также ему отключить питание, допустим, резистором или тестером.

Отпаяв питание, демонтируем плату контроля фотоаппаратом, оставляя только оптику и матрицу. Именно она нас и интересует.

Откручиваем матрицу с сенсором, удерживающим изображение. В данном фотоаппарате фильтром является небольшое стеклышко, обрамленное в полимер. Его снимаем бережно пинцетом, не нарушив сенсор.

Чтобы не нарушить автофокусировку, устанавливается аналогичный по размеру прозрачный элемент. Допустим защитная пленка для дисплея смартфона.

Монтируем все узлы в обратной последовательности, проверяем функционирование фотоаппарата.
