Прокладка кабеля в гофре: как протянуть кабель через гофру

Типы кабельных каналов

Для начала нужно определиться с выбором типа кабельного канала. О том, какие бывают виды кабель-каналов, мы рассказывали подробно в отдельной статье, сейчас вкратце еще раз повторим. Их различают по 4-м критериям:

По способу монтажа и расположения в пространстве.
По материалу, из которого он изготовлен.
По конструкции.
По внешнему виду.

Чтобы выбрать кабельный канал для электропроводки, нужно учесть все различия, давайте рассмотрим, какими они бывают.

По способу монтажа различают:

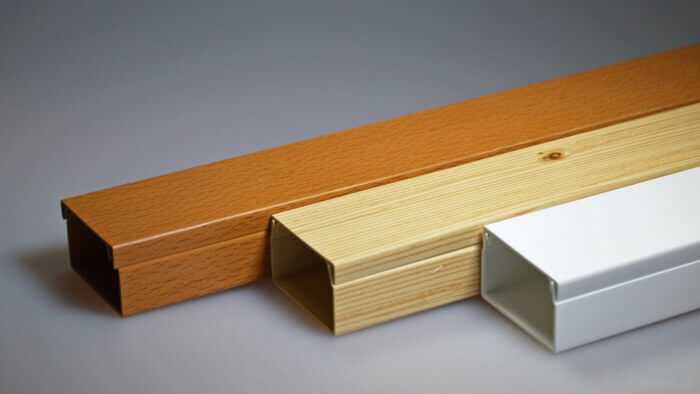

Настенные. В разрезе имеют прямоугольную или квадратную форму в зависимости от габаритов и числа прокладываемых проводов. Здесь выделяют отдельный вариант — мини кабель-каналы, они нужны для прокладки одиночных или просто тонких проводов и кабелей, как, например, телевизионный и интернет-кабель.
Напольные. Имеют полукруглую форму. Такая форма кабельного короба нужна, потому что он располагается на полу, чтобы об него не споткнуться.
Угловые-потолочные. В разрезе напоминают прямоугольный треугольник, в зависимости от модели и производителя могут быть и другой формы. Это ваш выбор, если вы делаете разводку проводки под потолком. Их устанавливают на стыке потолка и стены.
Плинтуса с кабельным каналом. Бывают совершенно разных форм и дизайнов. Устанавливаются вместо обычного плинтуса, на стыке стены и пола. Отлично подходят для скрытой прокладки кабелей телевидения и интернета, а также электричества. Для выбора плинтуса для прокладки кабельной продукции нужно определиться с числом и размерами пазов под провода, иначе они могут просто не влезть и придется выходить из ситуации иначе, а это может ухудшить внешний вид комнаты.

По материалу, из которого он изготовлен, разделяют на множество типов:

ПВХ.
Металлические (оцинкованная сталь или алюминий). Подходят для использования на улице, в помещениях с повышенной пожароопасностью и сложными условиями окружающей среды.
Безгалогенные (не содержат брома, фтора, йода, хлора, астата), рекомендуются к применению в закрытых непроветриваемых помещениях.

По конструкции различают следующие кабельные каналы:

Гладкие. Сплошной гладкий корпус.
Перфорированные. Легче и дешевле обычных.

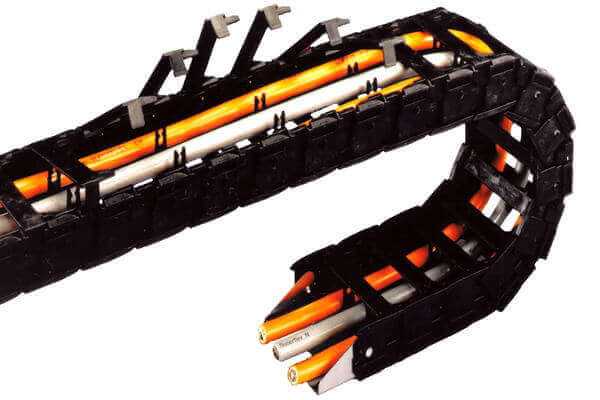

Гибкие. Могут быть гофрированными или состоять из звеньев, подобно цепи. Их выбирают для установки и прокладки кабельной линии на геометрически сложных участках, например, вдоль полукруглого выступа на стене или колонне.
Прозрачные. Скорее не конструктивное, а дизайнерское решение. Подходят для осуществления подсветки потолка светодиодной лентой. Могут быть и настенными, и потолочными и в виде плинтуса.

По внешнему виду кабельные каналы различаются по цвету, могут быть выполнены с текстурой дерева и т.д. Фактически, среди всего этого разнообразия для дома и офиса чаще всего выбирают простые гладкие кабель-каналы из ПВХ белого цвета для наружного монтажа проводки.

На рынке есть много производителей, их продукция отличается как качеством, так и внешним видом и конструкцией, но суть остается одинаковой. Популярными являются производители Легранд и ИЕК.

Советы для прокладывания проводки по потолку в квартире

Перед установкой натяжных потолков важно уделить особое внимание прокладке проводов. Следует заранее составить полный план электрической схемы. Обязательно нужно учесть все правила пожарной безопасности

Обязательно нужно учесть все правила пожарной безопасности

Обязательно нужно учесть все правила пожарной безопасности.

Ни в коем случае нельзя пренебрегать правилами безопасности в эстетических целях. Если по правилам необходимо соблюсти расстояние в 15 см между плоскостью натяжных полотен и базовым перекрытием, то полотна нужно установить именно на этом расстоянии, но никак не меньшем. Провода обычно разводят с некоторым запасом.

Советы по установке потолков и проводки:

Следует обратить внимание на то, чтобы гофра не провисала

Чтобы избежать ненужного провисания, необходимо позаботиться об установке специальных креплений для проводки, например, клипсы из пластика или дюбель, который фиксирует кабель.
Кабели следует устанавливать в соответствии с конкретным типом светильников.
Важно, чтобы мощность светильников была подобрана правильно, иначе пленка может расплавиться.
В качестве осветительных приборов на натяжных потолках лучше всего использовать светодиодные ленты
Их установка очень проста, а использование безопасно.
Прокладывая проводку, важно проследить за тем, чтобы провода не пересекались.
Если между проводами есть пересечение, их следует дополнительно защитить, чтобы предотвратить короткое замыкание.. Современные квартиры все чаще оснащают натяжными потолками. Установить их можно легко и просто, но стоит учесть, что в случае поломки проводки, конструкцию нужно будет снимать полностью или частично

Поэтому перед монтажом потолка важно правильно установить проводку

Установить их можно легко и просто, но стоит учесть, что в случае поломки проводки, конструкцию нужно будет снимать полностью или частично

Поэтому перед монтажом потолка важно правильно установить проводку. Современные квартиры все чаще оснащают натяжными потолками

Современные квартиры все чаще оснащают натяжными потолками. Установить их можно легко и просто, но стоит учесть, что в случае поломки проводки, конструкцию нужно будет снимать полностью или частично

Поэтому перед монтажом потолка важно правильно установить проводку

Нестандартные случаи

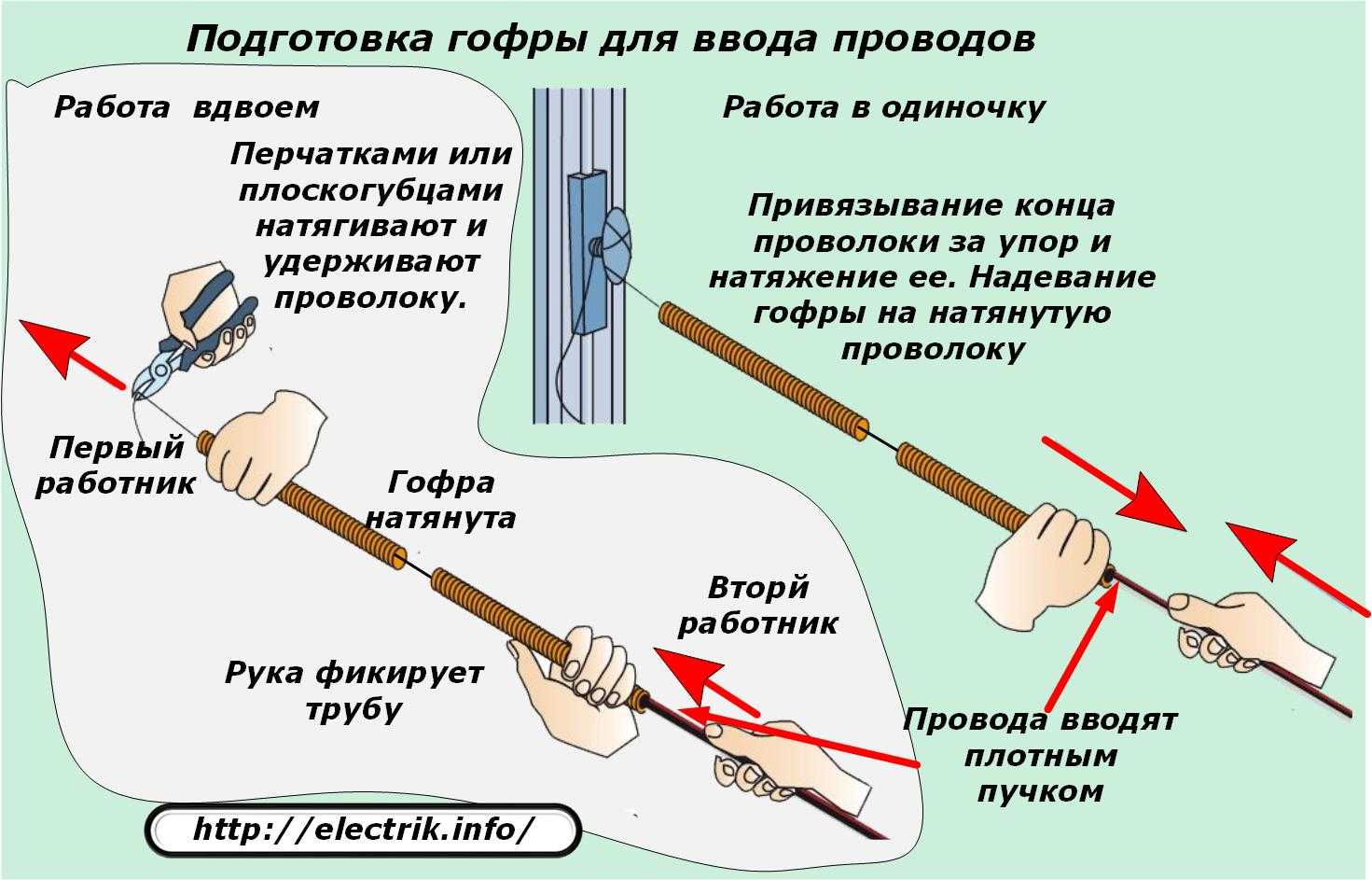

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о и заизолировать, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Как завести провод без зонда

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Или использовать диск «Здоровье», как показано в следующем видео (вторая минута):

Иногда возникает необходимость протянуть проводник в гофрированной трубе по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет обычная струна. На видеоуроке мастера наглядна продемонстрировали всю сущность работ:

Как проложить гофрированный шланг через гипсокартонный потолок

Ну и последняя ситуация, которую хотелось бы описать – прокладка кабеля с резиновой изоляцией в гофре. Сложность заключается в том, что при протяжке возникает сильное трение между стенками гофротрубы и изоляцией проводника. В результате даже проволока не облегчает процесс, а если еще и протяжки нет, в этом случае вообще нереально сложно выполнить монтаж. На помощь приходит специальная смазка, например Wire Pulling Lubricant от компании 3М, с помощью которой можно достаточно быстро протянуть кабель через гофрированную трубу. Стоимость такой смазки немного высокая, однако, если вы часто выполняете электромонтажные работы, рекомендуем приобрести ее, т.к. одной бутылки хватает надолго.

Вот собственно и вся информация, которую мы хотели предоставить

Обращаем Ваше внимание на то, что затягивать кабель, сечением 3*1,5 мм2 лучше в трубу, диаметром 16 мм. В то же время для сечения 3*2,5 мм2 нужен диаметр 20 мм. Теперь вы знаете, как протянуть кабель в гофру своими руками и что делать, если протяжки нет!

Теперь вы знаете, как протянуть кабель в гофру своими руками и что делать, если протяжки нет!

Будет интересно прочитать:

Как провести электропроводку в деревянном доме
Набор инструментов электрика
Способы крепления кабеля к стене

Плюсы и минусы гофры

Самым популярным и часто используемым материалом, который позволяет скрыть коммуникации и защитить их от повреждений, является гофра. Стоит отметить, что она не только защищает кабель от механических воздействий, повреждений, но также препятствует его воспламенению в случае нарушения го целостности.

Гофра бывает металлической и ПВХ. Главными преимуществами металлических изделий являются:

Продолжительность срока эксплуатации составляет около 50 лет.
Простота монтажа.
Надежно защищает коммуникации от механического воздействия и грызунов.
Хорошая устойчивость к воздействию агрессивных веществ.
Является дополнительной защитой от электрического тока. Не нуждается в заземлении.
Не воспламеняется.
Позволяет быстро заменить, при возникновении такой необходимости, провода.
Небольшой вес.

Единственным существенным недостатком металлической гофры является ее высокая стоимость. Стоит отметить, что чаще металлической, при прокладке коммуникаций, используется ПВХ гофра. Ее можно крепить к поверхности пола, дереву или за фальшстеной.

Основными достоинствами ПВХ гофры является невысокая, приемлемая для большинства покупателей, стоимость, гибкость, а также простота монтажа. Кроме того она относится к негорючим материалам и самозатухает при возгораниях.

Однако у ПВХ есть и некоторые недостатки. Прежде всего, нужно отметить, что он, по сравнению с металлическими аналогами, не подходит для прокладки сетей на улице, так как пластик не переносит воздействие ультрафиолета и низкой температуры. Кроме того, большую опасность для пластиковой поверхности такого изделия представляют грызуны. Они способны прогрызть его и повредить уложенный провод.

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка – это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

к осветительным приборам — 16 мм;
к розеткам и включателям — не менее 20 мм;
Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников
от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

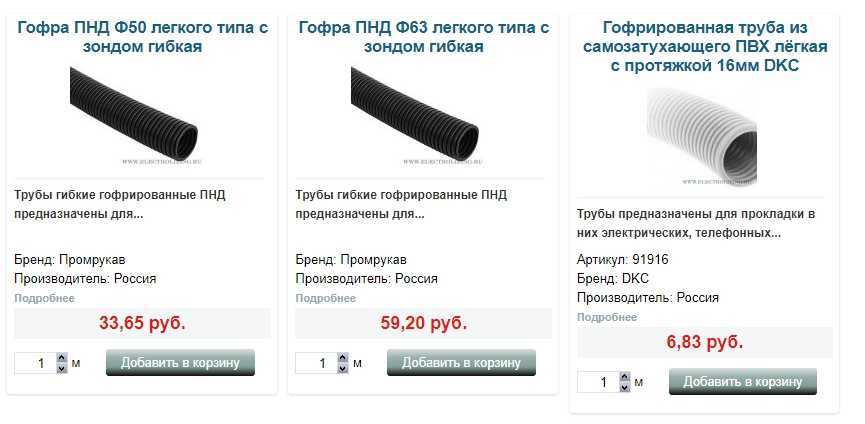

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее

При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название	Тип	Внешний диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Назначение
Гофра ПВХ	легкая	16 мм	11,4 мм	да	2,4 руб
Труба гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	да	от 7,5 руб/м	55	для скрытой прокладки
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	да	от 8,9 руб/м	55	для скрытой проводки
Труба ПНД красная двустенная	жесткая	50 мм	41,5 мм	да	78,5 руб/м	44	для скрытой прокладки
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	да	от 9,7 руб/м	55	скрытая прокладка
Труба ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	да	от 28 руб/м	55	открыта, Скрытая прокладка
Гофротруба полиамид	черная	21,2 мм	16,8 мм	нет	от 52 руб/м	68	открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид	серая	21,2 мм	16,8 мм	да	от 48 руб/м	68	открытая, скрытая прокладка

Нужно ли прокладывать кабель в гофре

Решение о применении гофротрубы при организации кабельной линии принимается при наличии следующих обстоятельств:

Угроза возникновения пожара. Если основанием под провода выступают стены или перекрытия из горючих материалов (дерево, древесные плиты, вагонка), тогда для минимизации риска возгораний проводку необходимо поместить в огнестойкие защитные оболочки.

Вероятность механических повреждений. Размещенные за стеновой обшивкой или отделкой линии иногда повреждаются при попытках сверления. Наткнувшись на гофру, есть шанс вовремя спохватиться и перенести точку погружения бура в другое место.

Наличие поворотов, изгибов и т.п. Обычные кабель-каналы или трубы в таком случае не обладают требуемой гибкостью. Гофрированные изделия здесь будут отличным вариантом решения задачи.

Необходимость периодической замены кабеля. Если просто замуровать провод в стену или пол, сделать это без разрушения наружной отделки будет невозможно. Гофрированная труба дает возможность выполнить процедуру без необходимости демонтажа покрытия.

Прямые климатические воздействия. Кабель, проходящий на улице, подвергается разрушительному влиянию солнечного света, атмосферных осадков, температурных колебаний и т.п. Чтобы максимально обезопасить электроснабжения жилого или промышленного объекта, проводку помещают внутрь защитной гофры.

Подземная прокладка. Кроме повышенной влажности и механических воздействиях из-за движения грунта, уложенная под землей линия подвергается опасности со стороны грызунов.

Участки в любых закрытых пространствах. Имеются в виду чердаки, подвалы и ниши за подвесными потолками и гипсокартонными стенами.

Повышенная влажность в помещении. Для защиты линий в этом случае используются гофротрубы из ПВХ.

Следует помнить, что даже металлические гофры не способны полностью защитить от прямого воздействия перфораторного бура. Поэтому при сверлении необходимо внимательно следить за поведением инструмента. В идеале после прокладки кабеля скрытым способом делается фото или схема электрической разводки, во избежание проблем в дальнейшем.

Монтаж электропроводки в гофре открытым способом

Монтаж открытой электропроводки в деревянном доме

Монтаж гофрированных труб включает в себя несколько этапов. Алгоритм установки электропроводки в гофре открытым способом:

Для фиксации шланга применяются специальные клипсы, изготовленные из качественного пластика. Им свойственны разные размеры, выбор будет зависеть от диаметра используемых труб.
Клипсы прикрепляют к поверхностям с интервалом 30-40 см. Делают это с помощью дюбель-шурупов или саморезов. Выбор деталей зависит от материала, из которого изготовлена поверхность, например, дерево, бетон, кирпич и т.д.
Для надежной фиксации гофру вдавливают в клипсу до появления характерного щелчка. Если клипсы были подобраны верно вероятность самопроизвольного выпадения исключена.

На этапе проектирования, прокладывая схематически путь проводки, нужно брать во внимание следующие важные моменты:

Максимальный и допустимый радиус поворота гофры составляет 90 градусов. Чем угол плавнее, тем лучше.
Повороты не должны располагаться близко друг к другу, оптимальное расстояние между ними – 4-5 метров. Если такая возможность отсутствует, с целью безопасности проводку дополнительно оснащают распределительной коробкой.
Максимальная длина отдельного участка – 25 метров, допустимое количество разворотов – 4.

Сколько проводов можно проложить в одной гофре

Таблица выбора гофрированных труб в зависимости от количества проводов и размеров сечения

По правилам монтажа электроустановок, по разным каналам требуется прокладывать основной и резервный кабель, а также жилы аварийного и рабочего освещения.

Приблизительный подсчет, сколько кабелей можно проложить в одной гофре:

При диаметре 16 помещается 3 кабеля.
Если он равен 20, поместится 4-5.
Диаметр более 25 вмещает 5-6 кабелей.

Точное количество рассчитывается при условии, что длина трубы составляет не менее 35 метров.

Преимущества гофры заключаются в доступной стоимости, легком весе, что значительно упрощает процесс транспортировки и установки, высокая сопротивляемость термическим и механическим воздействиям, длительный эксплуатационный срок.

Как правило, трудностей при выборе и установке гофрированных труб не возникает

Во время проведения работ нужно соблюдать технику личной безопасности, при работе с электрическими кабелями важно обесточить помещение и проверить в жилах напряжение

В каких случаях нужна гофра при прокладке кабеля?

Гофра -это специальная труба особой формы, которая отличается повышенной гибкостью и может быть изготовлена из полимерного ПВХ-пластиката, полипропилена, полиэтилена, полиамидов или же металла.

Основная функция гофры состоит в обеспечении защиты электропроводки в частном доме, в квартире, в любом другом месте монтажа кабельно-проводных изделий от механических воздействий, влияния атмосферных осадков, влаги, УФ-излучения и прочих негативных факторов. Обладая способностью самозатухания, гофра принимает на себя первый «удар», если возникает воспламенение электролинии.

Рассмотрим ситуации, когда использование гофрированной трубы жестко регламентируется нормативами и просто рационально:

монтаж открытой электрической проводки внутри помещений по негорючим поверхностям (бетон, кирпич и т.п.). Для прокладки кабелей по деревянным плоскостям понадобится спецподложка из материала, который не воспламеняется, или обычная металлическая гофра;
прокладку кабелей скрытым способом в помещениях, к примеру, в бетонной заливке, рекомендуется дополнять защитой из гофры;
монтирование наружных электротрасс, в том числе по воздуху

Важно: следует подобрать гофротрубу, которая не боится УФ-лучей;
прокладывание небронированных кабелей в земле. Для этих целей понадобится нержавеющая металлическая или ПНД гофра;
монтаж электротрасс в зонах с высокой вероятностью нанесения ущерба кабельным изделиям;
создание подвижных частей электроцепи;
планирование замены кабель-линии в будущем (для упрощения монтажа гофру можно взять на размер больше).

Кабель-каналы

По сути, это пластиковые профили, в сечении имеющие форму буквы «П», открытая сторона накрывается крышкой, которая прилегает к профилю при помощи двойного замка. Такого вида короба распространены наиболее широко. Кроме П-образной формы они бывают треугольными, полусферическими, а порой и другой причудливой формы, предназначенной для самых разнообразных поверхностей.

Цвет кабель-канала обычно белый, но есть и другие. Материал, из которого он изготовлен, — негорючий ПВХ или полиэтилен.

Скрытая проводка кабеля

Короба крепятся к поверхности при помощи дюбель-гвоздей, шурупов, саморезов и металлических скоб. Для этого на некоторых видах кабель-каналов есть специальные отверстия. Кроме того, к пластиковым, деревянным и шпаклеванным поверхностям короб можно просто приклеить. Для этого применяется специальный клей. Кабель-канал предназначен для прокладки любых видов проводников: информационных, силовых и осветительных.

Открытая проводка, уложенная в кабель- канал поверх деревянной облицовки

Как правило, электроканалы выпускаются в виде отрезков по 2 м в длину. Продукция иностранных фирм может иметь другие размеры. Например, французская компания Legrand выпускает короба длиной 2, 2,2, 2,5 и 3 м. Ширина и высота в зависимости от сечения и количества проводников могут быть от 10 до 60 мм. При помощи различных аксессуаров, поворотных углов, тройников и заглушек к кабель-каналу, монтируются электрические сети любого типа сложности. Кроме поворотных элементов существуют специальные вставки для монтажа розеток и выключателей прямо на поверхности коробов.

Аксессуары к кабель-каналу

Помимо основных видов кабель-канала есть специализированные изделия. К ним относятся напольные и плинтусные короба. Отличаются они местом проведения канала — вдоль пола или потолка, поэтому имеют специфическую форму.

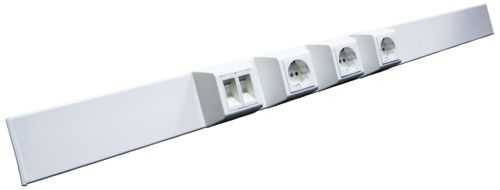

Кабель-канал с различными видами розеток, смонтированных на поверхности

Для прокладки одиночных кабелей, например антенного, есть специальные плинтусы, которые на вид ничем не отличаются от обычных. Середина у такого изделия пустотелая, закрытая крышкой. Данный плинтус прекрасно подходит, чтобы спрятать 1–2 провода, не устанавливая дополнительных коробов.

Образец монтажа электрической системы при помощи кабель-канала и аксессуаров к нему

Плюсы пластиковых коробов:

не надо выполнять трудоемкие работы по штроблению и штукатурке перекрытий;
легкий доступ к кабелю;
дополнительная защита для электропроводников;
легкость монтажа;
возможность создавать современные дизайнерские решения.

Минусы кабель-каналов:

не всегда вписываются в дизайн помещения;
требуют дополнительного пространства;
легко ломаются при неаккуратном использовании;
требуют массу дополнительных аксессуаров.

Напольный плинтус

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Теперь крепим изолентой наш кабель к нитке. Можно снизу, но лучше сверху. Тянем за веревочку, аккуратно подавая кабель. В итоге – имеем протянутый за гк стенкой кабель:

Протяжка кабеля под гипсокартоном с помощью нитки. Нитка (белая) примотана красной изолентой.

Кому интересно, рекомендую – моя статья про качественный монтаж розетки.

Так же тянем кабель на другие розетки и выключатели:

Кабель под розетку и выключатель

Далее – как описано в статье про этапы электромонтажа – монтируем установочные коробки, ждем отделки, и ставим все окончательно.

Если статья заинтересовала, появились вопросы, или вы не согласно со мной – прошу в комментарии. Если вам вообще нравится мой блог и то, о чем я пишу – советую подписаться на новые статьи – ниже или в правом верхнем углу сайта.

Достоинства и недостатки

К основным преимуществам данного метода укладки электрического кабеля относятся:

Повышенный уровень безопасности в сравнении с монтажом проводки в стене. Исключаются любые случайные повреждения линии, связанные с вколачиванием гвоздей, дюбелей и других крепежных элементов, что сопровождается использованием дрели, отбойного молотка или болгарки.
Уменьшается общее количество кабеля, необходимое для организации сети. Для прокладки в стене требуется намного больше проводов.
Необязательно быть квалифицированным специалистом, чтобы самостоятельно справиться с задачей. Трудности могут возникнуть исключительно при помещении кабеля внутрь гофры или металлической трубы.
Соединительные коробки находятся рядом со стеной или в нижней части, что исключает вероятность перелома кабеля.
Нет необходимости в штроблении стен, нанесении толстого слоя штукатурки и выполнении других отделочных работ.

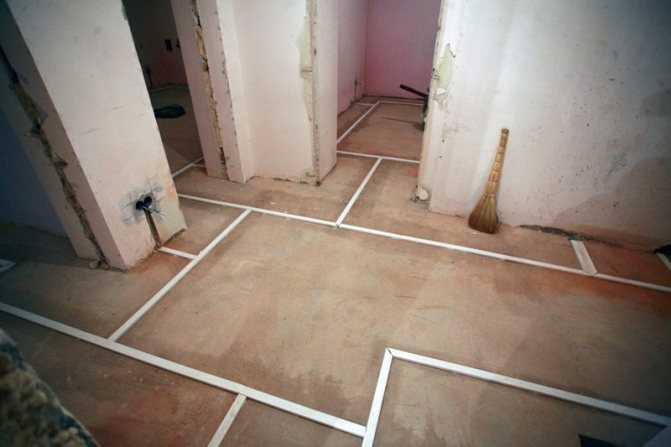

Монтаж проводов по полу позволяет избавиться от штробления стен Половая разводка пугает людей по следующим причинам:

Серьезные трудности при выполнении ремонтных работ или при необходимости замены электрического кабеля. Рано или поздно цепь может оборваться. Самостоятельно найти аварийный участок практически нереально, поэтому придется демонтировать систему и прокладывать новый провод. Однако проблемы можно избежать, если соблюдать правила и рекомендации по монтажу половой разводки. К примеру, следует убедиться, что кабель, помещенный в трубу, ходит по ней свободно. Прежде чем вытаскивать кабель, к дальнему концу привяжите прочную веревку или проволоку, чтобы затем без проблем затянуть в трубу новый провод.
Стоимость работ повышается из-за необходимости покупки гофры, которая не нужна при монтаже в стенах, когда кабель прячется внутрь штроб или под толстым слоем штукатурки.

При напольном монтаже усложняется замена и возрастает стоимость работ Недостатков всего два, но первый легко устраняется, если безукоризненно следовать технологии монтажа.

Скрытая и открытая прокладка проводов в гофротрубе

Скрытая электропроводка в стенах имеет свои преимущества, например, с эстетической точки зрения. Кроме того, проводники лучше охлаждаются.

К недостаткам этого вида монтажа электролиний традиционно относят:

— высокую трудоемкость; — большое количество строймусора; — повышенную вероятность последующего повреждения проводов, например, перфоратором; — проблему с монтажом скрытых электролиний в постройках из дерева; — сложность или невозможность замены электропроводов.

Частично эти задачи решаются протяжкой кабеля в гофру с укладкой трубы в подготовленные штробы или монолитный бетон.

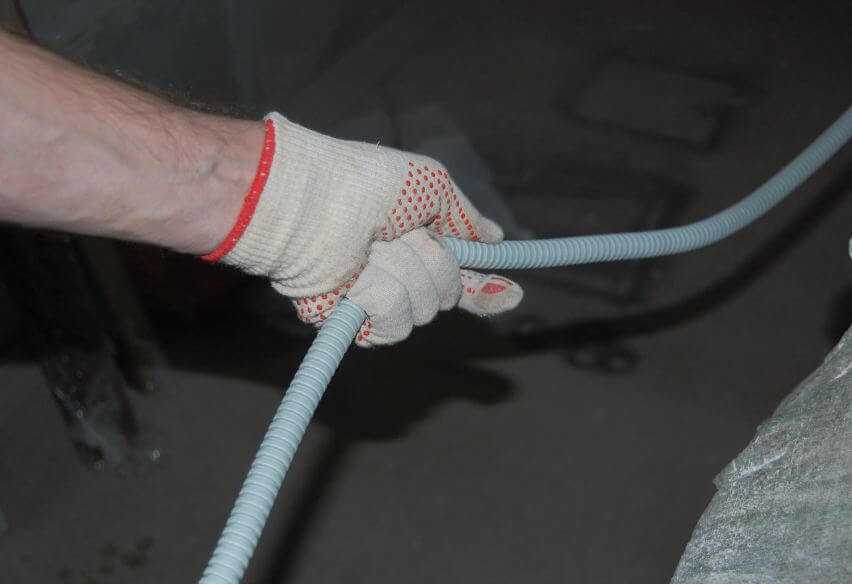

Открытую проводку в гофротрубе проще монтировать, делая отводы к светильникам, розеткам и выключателям. Гибкая гофра превосходно прокладывается даже по неровным стенам. Закрепление гофротрубы осуществляется спецклипсами или стяжками.

Правила монтажа кабеля в гофре в стенах и по потолку

При прокладке кабеля в гофре по стенным или потолочным поверхностям необходимо соблюдать несложные правила:

кабельные электролинии должны монтироваться в горизонтальной или вертикальной плоскости;
следует избегать взаимных пересечений электротрасс;
электропитание к выключателям обычно подводится сверху, а к розеткам — снизу;
клипсы для монтажа гофры закрепляются при помощи специальных анкеров, шурупов или дюбель-гвоздей;
расстояние между креплениями гофротрубы не должно превышать 40 см, иначе конструкция может провисать;
стыки гофрированных отрезков формируются соединительными муфтами;
межстеновой проход гофро-трассы производится через особую гильзу и может герметизироваться;
поворот электролинии, размещаемой в гофротрубе проводится на радиус, величина которого выше допустимого для соответствующей марки кабельного изделия

Важно помнить, что изгибы усложняют дальнейшую замену кабелей;

Какую гофру выбрать для проводки

Тем, кто решил провести работы по укладке кабеля в гофру самостоятельно, нужно знать, какие виды гофры существуют и как их выбирать. Так как главная функция гофры защитная, необходимо правильно подобрать материал: он должен быть качественным

Также важно правильно определить, какой вид гофры нужен для конкретной работы с электропроводкой

Материал должен быть самозатухающим, гибким и желательно гидроизоляционным. Если прокладку выполняют по дереву, то по всем правилам гофра должна быть термостойкой. Установка такого металлорукава будет иметь довольно высокую стоимость.

Виды материалов:

ПВХ. Поливинилхлорид имеет свойство самозатухать, что значительно увеличивает уровень защиты.
ПНД. Полиэтилен низкого давления обладает хорошей гибкостью.
ПВД. Полиэтилен высокого давления используют, чтобы проложить скрытую проводку

Важно, что материалы, в которых ведется проводка, не были подвержены горению.
ПП. Пластиковый тип гофры используют, чтобы произвести затягивание кабеля в каналы для электропроводов.. Использование полиамида целесообразна при необходимости надежной гидроизоляции

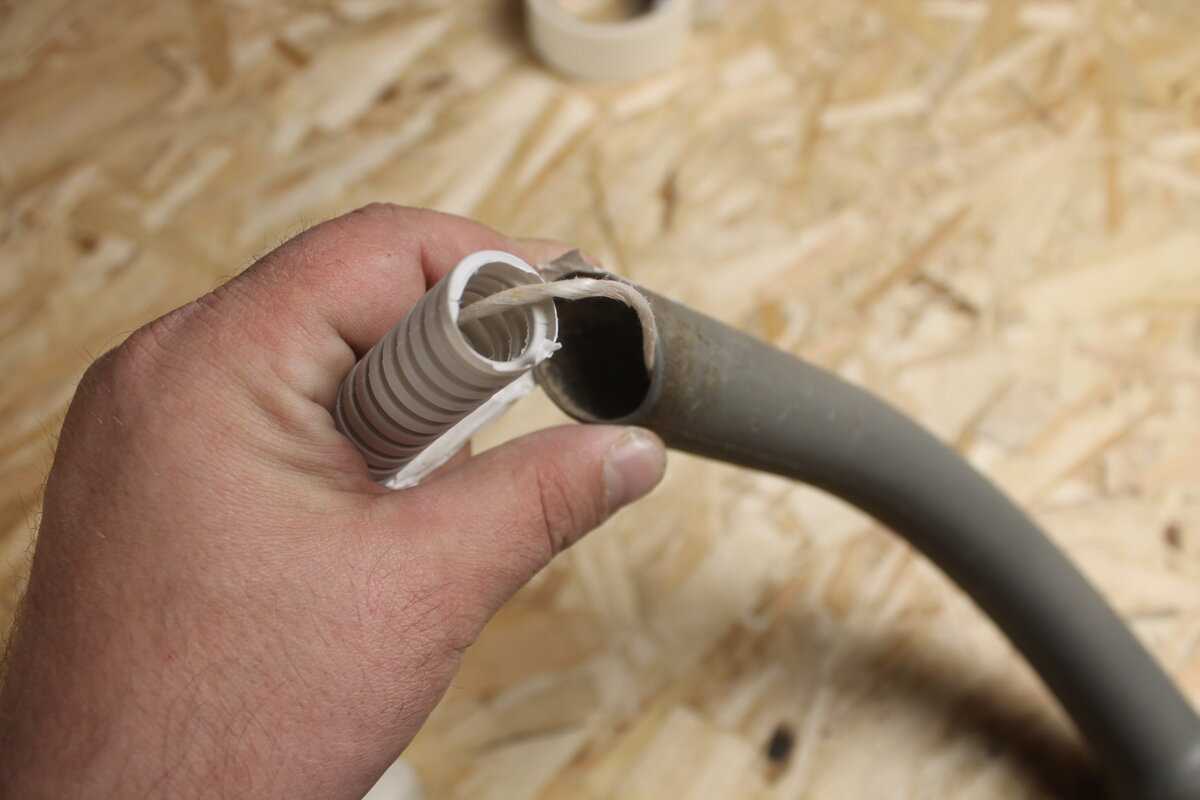

В продаже также есть декоративная гофра, но прокладывать ее с электропроводами не следует. Гофрированный шланг может быть однослойным или двуслойным. Чтобы затяжка проводов в трубу была легкой, в гофру помещают специальный зонд

Использование полиамида целесообразна при необходимости надежной гидроизоляции. В продаже также есть декоративная гофра, но прокладывать ее с электропроводами не следует. Гофрированный шланг может быть однослойным или двуслойным. Чтобы затяжка проводов в трубу была легкой, в гофру помещают специальный зонд.

Достоинства гофры для изоляции кабелей

Электропровода, телефонные и другие кабели, используемые в быту, имеют собственную изоляцию, но срок ее службы всего 3-5 лет. При этом для короткого замыкания и пожара хватит и незначительного повреждения внешней оплетки.

Еще раньше изоляция может быть повреждена из-за:

перегрева от скачка напряжения в сети и повышения нагрузки;
прямого солнечного света;
повышенной влажности;
экстремально низких и слишком высоких температур;
механического воздействия.

Использование гофрированного рукава как дополнительной изоляции, дает двойной эффект: защиту от удара током и предотвращение повреждений самого кабеля. Применение же гофры из негорючих или самозатухающих материалов минимизирует риск пожара.
