Основные особенности беспроводных моделей звонков

Беспроводной звонок имеет особенности монтажа и эксплуатации. Чтоб оценить необходимость его установки, нужно внимательно изучить эти особенности. Надо убедиться, что условия конкретного дома соответствуют такому механизму.

Так, его основное отличие – отсутствие провода между кнопкой и динамиком. Из-за этого свойства его выбирают владельцы частных домов. При этом не учитывается, что провод обычного звонка можно закопать и не «заморачиваться» с выбором беспроводной модели.

Еще одна особенность – данное устройство работает автономно. Это, с одной стороны, удобно для участков без электричества, но при этом требует регулярной замены батареек. Хозяин дома или квартиры сам выбирает, что для него важнее.

Установка беспроводного звонка возможна не везде. Некоторые постройки препятствуют прохождению сигнала. Также устройство обладает ограниченным радиусом действия. Перед покупкой желательно проверить силу и максимальное расстояние прохождения сигнала.

Интересное свойство конструкции – возможность приобретения звонка с несколькими кнопками. Эта функция пригодится для частных домов с двумя и более выходами.

Кнопку легко демонтировать и перемещать. Это намного проще, чем переносить электропроводку.

Кроме нескольких кнопок, производители предлагают несколько динамиков. В просторных, многоэтажных домах с несколькими комнатами это позволяет услышать звуковое оповещение в любой его точке.

Многие модели устройств разрешается дополнять другими механизмами. Так, на звонки средней ценовой категории можно установить видеоглазок с камерой. Он позволит увидеть того, кто звонит в дверь, или записать на видео правонарушителя.

И, наконец, особенность новых моделей – выбор мелодии. Раньше он осуществлялся путём переключения десятка запрограммированных вариантов в полифоническом звучании. Сейчас мелодия закачивается на устройство с компьютера или телефона.

Различия между квартирными и уличными моделями

Беспроводные звонки различаются стоимостью, дизайном и функциональностью. Обычные модели доступны к эксплуатации в многоквартирных домах. Чтоб установить беспроводной звонок на двери или ворота частного дома, нужно подобрать модель со специальной защитой. Такой звонок на батарейках имеет более надёжный корпус и антивандальную конструкцию.

Дополнительным укрытием для уличной модели послужит установка защитного козырька. Он воспрепятствует разрушительному воздействию влаги и солнечных лучей. При этом навес не должен влиять на качество сигнала и создавать помехи. Некоторые модели уличных звонков оснащены козырьком изначально, а некоторые – требуют создания защиты из подручных материалов.

Более дорогие модели, адаптированные для уличной эксплуатации, также оснащены дополнительной защитой от пыли и повышенной влажности. Более того, в отличие от дешёвых аналогов, они без проблем переносят резкую смену температуры окружающей среды. Такие модели эксплуатируются даже в условиях экстремальной жары или крепких морозов.

Отдельно стоит упомянуть антивандальные установки. К сожалению, простые пластиковые модели на липучке часто ломают или даже воруют. Чтоб защитить свою собственность, желательно выбирать механизм из металла с креплением на саморезах. Такой беспроводной дверной звонок на батарейках, конечно, будет гораздо дороже. Но лучше один раз переплатить, чем всё время покупать новую технику.

Как работает беспроводной звонок

Принцип работы проводного звонка очень прост. От кнопки, установленной в наружной части двери, прокладывается провод, соединенный с динамиком, который располагается внутри квартиры. К динамику подключается электричество. При нажатии на кнопку звонка замыкается цепь и включается динамик, проигрывающий мелодию.

Беспроводные звонки используют тот же принцип, что и их проводные аналоги. Но для включения их динамика не нужно замыкать электрическую цепь кнопкой звонка. Сигнал от такой кнопки передается на приемник звонка с помощью радиоволн. Датчик считывает их и активирует динамик – звучит мелодия.

Беспроводной звонок, работающий от электросети

Благодаря отсутствию в комплектации устройства проводов, установка беспроводных звонков существенно облегчается. Не нужно сверлить отверстия и заводить провод от кнопки к динамику звонка.

Беспроводные звонки могут быть двух типов:

• динамики звонков первого типа подключаются к электрической сети, а кнопка работает от батарейки;
• в некоторых моделях от батарейки работает не только кнопка, но и динамик. Монтаж таких беспроводных звонков заключается только в установке кнопки с внешней стороны двери и установки динамика внутри квартиры. При этом его подключать к электричеству не нужно.

Некоторые беспроводные звонки комплектуются сразу несколькими динамиками. Их можно установить в разных частях дома: на кухне, в гараже, в мастерской и т.п. — там где есть вероятность не услышать динамик у входной двери.

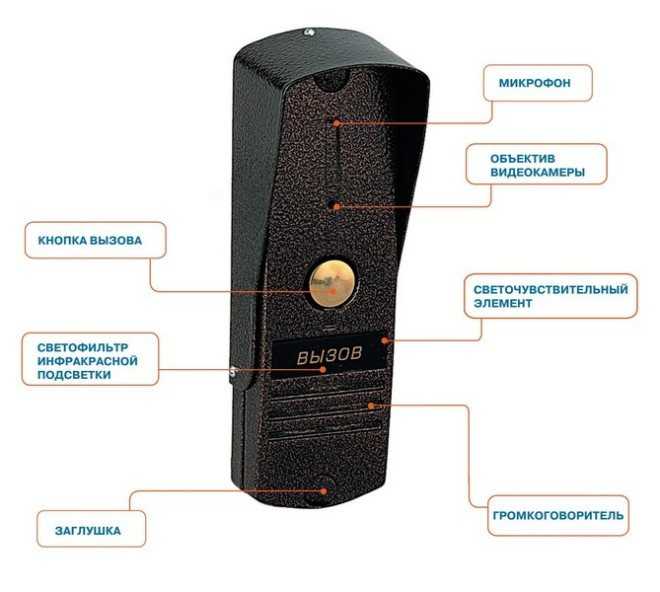

Звонок с видеосвязью

Видеозвонок Xiaomi первого поколения Самым продвинутым решением является звонок с видеосвязью. Так получится увидеть, кто стоит за дверью, записывать любую активность на лестничной площадке и удаленно общаться с гостями.

Главным минусом такого гаджета является большой внешний блок с кнопкой, камерой и батарейками

С одной стороны так его гораздо проще установить, но с другой, такая вызывная панель будет привлекать внимание злоумышленников и хулиганов

В Xiaomi позаботились о защите устройства. При попытке снятия будет записано видео с камеры, произойдет включение сигнализации, а украденный модуль не получится привязать к новой базе без отключения от старого аккаунта.

Красть такой модуль бессмысленно, но вот сорвать его или повредить вполне реально. Здесь нет никакой антивандальной защиты, корпус пластиковый, а крепление бесхитростное.

Видеозвонок Xiaomi второго поколения

Во второй версии гаджета разработчики серьезно уменьшили размеры внешнего блока, но его защита до сих пор остается главной проблемой устройства.

В остальном гаджет работает просто и удобно. Можно приобретать как внешнюю панель для подключения к хабу, так и полный комплект для независимого использования.

Связь, хоть и идет через китайские облака, приемлемая, а задержка трансляции составит не более пары секунд.

Желающие могут обзавестись специальным блоком управления для умного дома с экраном и принимать вызовы через него. Такой модуль заточен на всевозможные китайские сервисы и использовать его в наших условиях нецелесообразно.

Отдельный видеотерминал для связи

Считаю, что лучше сначала сделать умный звонок, который проще защитить от вредителей и хулиганов, а уже потом превратить его в домофон при помощи камеры.

▸ Звонок Xiaomi с камерой первого поколения – от 2 416 руб.

▸ Звонок Xiaomi с камерой второго поколения – от 2 416 руб.

▸ Дополнительный модуль для видеосвязи – от 2 142 руб.

Преимущества и недостатки

Разница между электрическими и беспроводными звонками известна. Самое время систематизировать достоинства и недостатки дистанционных механизмов. Товары разных заводов-производителей и модификаций могут иметь свойственные только им плюсы и минусы. Но общие конструкционные положения можно выделить.

Беспроводной звонок на входной двери имеет ряд преимуществ.

1. Отсутствие проводов. Об этом уже было написано выше – прокладывать электропроводку для звонка неудобно, или выглядит она неэстетично. Кроме того, в некоторых домах или дачах нет централизованного электроснабжения.
2. Автономное питание. Благодаря отсутствию подключения к электросети описываемое устройство работает бесперебойно. Чтоб не тратить время на частую замену батареек, в механизм устанавливают аккумулятор.
3. Возможность модернизации. Несколько кнопок, динамиков, видеофиксация значительно повышают эффективность устройства.
4. Простые монтаж и демонтаж. Установка механизма с дистанционным управлением не требует привлечения специалистов и легко проводится самостоятельно. Перенос кнопки или динамика также не затребует значительных усилий.
5. Дизайн. Материалы и общий вид звонка подбираются под стиль ограждения или двери. Беспроводной видеозвонок на входной двери смотрится очень стильно.

В каждой бочке есть ложка дёгтя. В данном случае звонок на батарейках имеет следующие недостатки:

• ограниченный радиус действия;
• липучка в качестве крепежа на недорогих моделях;
• потребность в замене батареек;
• залипание кнопки;
• сбои в работе и отсутствие звука.

Кроме того, такое устройство может быть украдено злоумышленниками.

Пошаговая инструкция по монтажу звонка

Монтаж кнопки и внутреннего блока производят согласно инструкции, которая обязательно есть в комплекте у новых изделий. Мы предлагаем общую инструкцию, подходящую для стандартной проводной модели, состоящей из 2-х основных рабочих блоков – кнопки и самого звонка.

Шаг 1 – материалы и инструменты

Инструменты лучше приготовить сразу, чтобы не отвлекаться лишний раз во время работы. Если планируется штробить стены, пригодятся штроборез, перфоратор или дрель. При необходимости их можно позаимствовать у друзей или взять в аренду. Остальные устройства и принадлежности не такие громоздкие.

Комплект инструментов и материалов для установки звонка:

• строительный нож;
• набор отверток;
• отвертка-индикатор;
• шурупы и шуруповерт;
• изолента;
• клеммы.

Соединение проводов можно выполнять не только клеммами – ими просто быстрее и удобнее. Некоторые до сих пор используют пайку, тогда потребуется и паяльник.

Не рекомендуем обходиться скрутками без применения пайки – это ненадежный и опасный способ соединения жил.

Если в комплекте вместе со звонком нет кабеля, его нужно докупить. Перед покупкой загляните в схему монтажа и уточните, какой кабель требуется: 2- или 3-жильный.

Шаг 2 – подготовительные работы

Если вы устанавливаете беспроводную модель, подготовка не нужна. Она требуется, когда необходимо проложить путь для проводов, соединяющих элементы контура.

Отверстие обычно просверливают около входной двери. Иногда его аккуратно маскируют наличниками. Провода для кнопки выводят наружу, примерно на высоте 150-160 см от пола, для корпуса звонка – к месту его установки. Обычно это зона под потолком над дверью или чуть сбоку от нее.

Если требуется подключение к электрощитку, продумайте путь и до шины заземления. При наличии у звонка адаптера с вилкой место монтажа корпуса выбирайте так, чтобы он органично смотрелся на стене.

Провода укладывают в проделанные штробы, сверху покрывают штукатуркой. Чтобы стены и корпус звонка выглядели аккуратно, финишную отделку стен рекомендуем выполнять только по окончании установки крепежных элементов.

Шаг 3 – установка корпуса звонка

Сначала выполняем подключение проводников, а затем устанавливаем корпус на кронштейн или держатель. Иногда это просто 1-2 самореза для «ушек».

Торчащие из стены жилы выводим, согласно схеме, в корпус через специальное отверстие или откручиваем крышку. Находим клеммы, заводим очищенные от изоляции жилы, закручиваем.

Нередко в дорогих или импортных изделиях установлены самозажимные клеммы, провода в которых фиксируются одним нажатием.

Есть изделия, корпус которых нужно прикрутить к планке. Тогда сначала вкручиваем шурупы, а уже потом закрываем крышку. В результате правильной установке видна только лицевая декоративная панель, крепеж незаметен.

Шаг 4 – монтаж кнопки

Очередность установки кнопки и внутреннего блока значения не имеет, можно сначала подключить кнопку, а затем корпус. Стандартная высота установки – 150-160 см, но иногда, по объективным причинам, ее фиксируют чуть ниже. От косяка лучше отступить 10-15 см.

Если в комплекте вы обнаружили двусторонний скотч – он и предусмотрен для крепления кнопки к стене. Но гораздо надежнее, если ее прикрутить на шурупы или саморезы.

После установки всех элементов на щитке включают автомат и проверяют работу звонка. Если есть возможность, регулируют громкость.

Подскажите как подключить к сети электрический звонок?

Нулевой соответственно прокладываем от распределительной коробки. Проводные звонки — кнопка и внутренний блок должны соединяться проводами В беспроводных электрозвонках кнопка и внутренний блок физически не связаны.

То есть, ход молоточка имеет определённое расстояние. А вот со схемой управления все немножко сложнее. Она не предназначена для других целей, поскольку фазный проводник постоянно разорван контактами кнопки. Виды дверных звонков Перед тем как подключить звонок, надо разобраться с его устройством.

Кроме срабатывания от импульсов в большинство реле имеется функция только отключения и только включения освещения. Для подпитки видеоглазка используются его собственные источники в виде батарей, встроенных аккумуляторов, которые работают из-за подзарядки.

В общем, вариантов много. Там есть нормально замкнутые и нормально разомкнутые контакты. Для питания же светильников, подключенных к нему, используется третий провод.

Недостаток подобных моделей: необходимость периодической замены элементов питания, которые в процессе эксплуатации постепенно разряжаются. Их подключение состоит в закреплении на стене крепежными элементами или даже простой клейкой лентой. Этот процесс не отличается удобством. Итак, прозвонив все жилы, скорее всего, картина будет следующей — на одной из жил Вы найдете напряжение В, другие звониться не будут. Второй вывод катушки пускателя подключаем к нулю.

Также не забудьте закрыть щитовую панель и сделать пометку, в каком месте подключен трансформатор и за что он отвечает. Но в этом случае обязательно наличие инвертора, преобразующего В в более безопасное низковольтное электропитание 24 или 12 В. Она не предназначена для других целей, поскольку фазный проводник постоянно разорван контактами кнопки.

Инструкции Схема подключения дверного звонка В настоящее время существует множество различных моделей дверных звонков, с разнообразным принципом работы и потребительскими характеристиками. Схемы на импульсном реле Но будем откровенны схемы проходных и перекрестных выключателей отживают свое. Казалось бы, вот и все. Беспроводной звонок. Проблема при монтаже кнопки звонка. Решение проблемы.

Как сделать дверной звонок своими руками

Как сделать дверной звонок своими руками / Простая электроника / Самоделки Sekretmastera

Watch this video on YouTube

В процессе наведения порядка была найдена разбитая трубка домофона  Comax, но прежде чем отправится в мусорное ведро электронная часть была изучена на предмет наличия полезных радиоэлементов. Тем более сейчас полезность легко определить при помощи Интернета. Итак маркировка одной из микросхем в корпусе DIP8 была HT2811 и ее datasheet сообщил, что это микросхема дверного звонка! Что же микросхема была найдена вовремя, как раз нужен был звонок. Изготовление шло по следующей схеме.

1. В описании микросхемы приведены все характеристики ее подключения и даже дана типовая принципиальная схема. Поэтому все детали обвязки HT2811 были аккуратно извлечены с платы при помощи паяльника с отсосом. Транзисторы выходного каскада были демонтированы с платы разобранного электронно лучевого монитора.

2. Так  как работоспособность деталей была неизвестна, то электронная схема была собрана на макетной беспаечной плате. Испытания показали работоспособность звонка. Заодно были сняты характеристики звонка. При подключении 8 Ом динамика без выходного трансформатора ток потребления схемы не превышал в пике 60 mA, средний ток во время перезвона составил 25 mA. Питание осуществлялось от двух батареек по 1,5 Вольта, помещенных в контейнер от батарейной светодиодной гирлянды. Смотри видео.

Схема звонка на микросхеме НТ2811
Плата домофона Comax
Детали извлечены

3. Электронные компоненты собраны по схеме на «пятачке» макетной платы для пайки и наружу выведены провода кнопки, питания и выхода звука.

4. Любая радиолюбительская конструкция будет законченной, если она помещена в корпус. Вопрос с корпусом был решен просто, в качестве корпуса использован ADSL модем, валяющийся без надобности. Электроника, там тоже были интересные детали ;), извлечена. С одной стороны вентиляционные  отверстия были расширены и изнутри установлен на термоклее динамик. Динамик был извлечен из системного блока компьютера 486 серии. Смотрите фото и видео.

Отверстия вентиляции
Отверстия расширены
Динамик закреплен
Плата звонка HT2811
Размещение  корпусе
Звонок на НТ2811

Так вот просто был собран дверной звонок в корпусе. Ответ на комментарии скептиков дан в видеоролике.

Схема звонка может быть вашим первым шагом в мир электроники :).

Сделай сам такую электронную поделку! Сделай своими руками!

Как выбрать звонок

При покупке нужно выбрать вариант, который подойдёт для дома наилучшим образом

При этом обращают внимание на следующие особенности:

При необходимости можно приобрести антивандальную модель, обладающую повышенной прочностью.
Поскольку взаимодействие элементов происходит с помощью радиосигналов, нужно обращать внимание на дальность действия. У большинства моделей она находится в пределах от 40 до 150 метров

Дальность рекомендуется подбирать с запасом. Производитель указывает её для открытой местности. При наличии деревьев или стен предельная дальность работы сокращается.
Существуют модели, стойкие к воздействию морозов. Однако использование беспроводных устройств при морозах сильнее -30 градусов на улице не рекомендуется. Лучше их заменить на проводные звонки. При сильных морозах аккумуляторы и батарейки будут быстро разряжаться.
Влагостойкие звонки защищены от дождя, снега и тумана. Их иногда дополнительно защищают козырьком, защищающим от затекания воды.
Для зарядки могут использоваться батарейки или аккумуляторы. Во внешней части используют батарейку-таблетку или используют в качестве источника энергии нажатие на кнопку.
Звонок в большинстве случаев используется для одной двери. Однако иногда возникает необходимость применять для двух или трёх дверей. Существуют модели, на которых имеется соответствующее количество кнопок.
Существуют модели с датчиками движения. Они подают сигнал, что гость вошёл. Датчик подаст также сигнал в случае, если рядом с ним пройдут люди или злоумышленник попытается проникнуть внутрь.
Источником питания устройства являются батарейки. Их применение позволяет обойтись без подключения к электросети. Обычно используется 2-3 штуки.
Большое разнообразие моделей позволит выбрать подходящий дизайн и цвет.
Количество запрограммированных мелодий составляет от 3 до 36 в зависимости от конкретной модели.

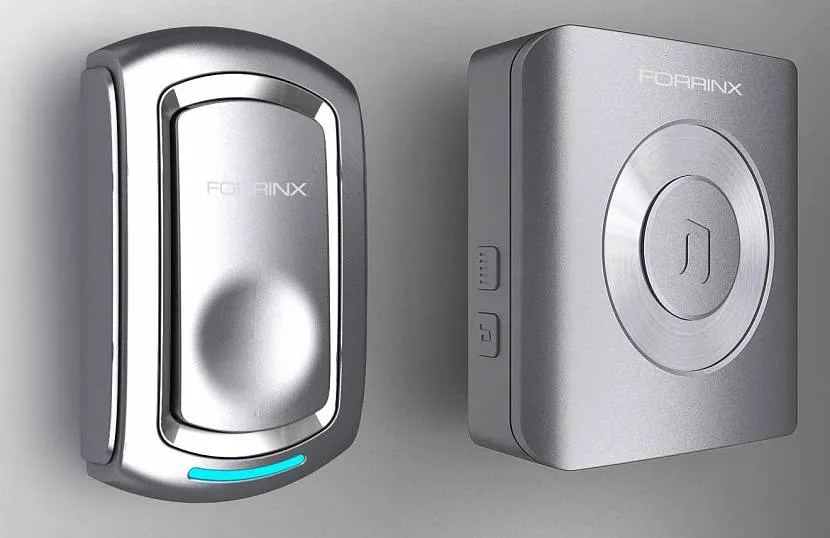

Forinx -морозостойкий звонокИсточник stroy-podskazka.ru

Выбранный звонок должен обеспечивать хорошую слышимость сигнала в доме

Это особенно важно, если имеется несколько этажей

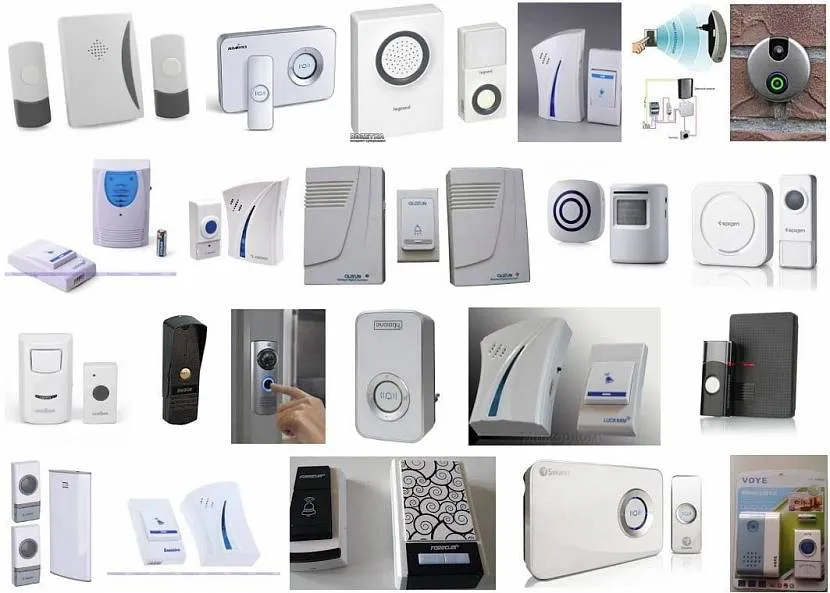

Существует большое количество видов таких звонковИсточник xn—-7sbeb3bupph.xn--p1ai

Схема сенсорного дверного звонка на микросхеме

Трансформатор T1-выходной трансформатор от малогабаритного транзисторного радиоприемника. Динамическая головка ВА1 мощностью 0,05-0,5 Вт со звуковой катушкой сопротивлением 4-50 Ом.

Источник питания — батарея «Крона», «Корунд» или две батареи 3336, соединенные последовательно. Сенсорный элемент можно изготовить из фольгированного текстолита. Расстояние между контактными площадками должно быть 1,5…2 мм, а промежуток между ними защищен от грязи и влаги лаком или краской. Форма контактов сенсорного элемента может быть любой.

Налаживание звонка сводится к подбору конденсатора С1 для получения требуемой тональности звукового сигнала при конкретной конструкции сенсорного элемента.

Рис. 1. Схема сенсорного дверного звонка (а) и его монтажная плата (б)

И.А. Нечаев. Массовая Радио Библиотека, Выпуск №1172, 1992 год.

Встречаются ситуации, когда возникает необходимость в простейшем звонке в дверях, обладающем достаточной громкостью и содержащем минимум деталей. Схема дверного звонка, приведенная на рисунке, состоит из бестрансформаторного источника питания с гасящим конденсатором С1 и простого генератора звуковых частот, собранного на транзисторах VT1 и VT2. Резистор R2 служит для ограничения пикового тока через диоды моста VD1…VD4. Для запуска звонка нажать кнопку SB1. Правильно собранное из исправных деталей устройство в наладке не нуждается. Конденсатор С1 используется типа МБГЧ, К42-19, К73-17, К78-4. Вместо указанных на схеме транзисторов VT1 и VT2 можно применить транзисторы типа МП40, МП41, МП42 и МП36, МП38 соответственно. Динамическая головка ВА1 должна быть мощностью 1-3 Вт, типа 1ГД36, 1ГД40, 2ГДШ9, ЗГДШ1. С сайта http://radiopill.net

Самодельный звонок на базе абонентского громкоговорителя

Предлагаемое устройство выполнено на базе обычного трансляционного громкоговорителя, содержит минимум деталей и способно подать достаточно сильный звуковой сигнал, ведь излучатель — динамик. Питание такого звонка осуществляется от автономного низковольтного источника (батарейки). Устройство не потребляет энергии в режиме ожидания и абсолютно безопасно.

Рис.1. Принципиальная электрическая схема самодельного звонка на базе абонентского громкоговорителя.

Ввиду малого количества деталей нет смысла изготавливать печатную плату. Монтаж выполняется навесным способом. В качестве опор при пайке используются выводы динамика, трансформатора, 68-килоомного потенциометра.

Регулятор громкости базового громкоговорителя — R1 на принципиальной электрической схеме выполняет функцию регулятора высоты тона генерируемого сигнала, которая устанавливается по желанию. Выключатель (тумблер, кнопка или иной контактный соединитель) размещается в удобном месте у входа в подъезд, секции на этаже или входной двери квартиры.

В качестве транзистора VT1 подойдёт любой из числа маломощных германиевых МП39 — МП42. Столь же некритичен выбор резистора R2, подойдут самые что ни на есть распространенные ВС, МЛТ, УЛМ с номинальной мощностью 0,125 Вт и более. Конденсатор — любого типа. Элементы R1, Т1 и ВА1 — от трансляционного громкоговорителя.

Случается, что правильно собранный звонок при подключении питания не работает. Тогда следует поменять местами концы одной из обмоток трансформатора Т1. Однако отсутствие генерации на звуковой частоте может быть и следствием некондиционности транзистора VT1. В таком случае придется заменить его другим, имеющим больший коэффициент усиления.

Если диапазон перестройки высоты тона потенциометром R1 не устраивает, то его легко изменить подбором емкости конденсатора С1. Но звучание данного звонка зависит и от напряжения питания. По изменению высоты тона звонка можно также судить и о степени разряженности источника питания и своевременно менять подсевший гальванический элемент или батарею. Только не следует забывать при этом о соблюдении полярности, ведь транзистор не терпит переполюсовок.

Электромеханический дверной звонок своими руками

В качестве исходного подручного материала для изготовления такого устройства подойдет старинный телефон с номеронабирателем. Найти его можно в кладовке среди ненужных вещей.

Главный интерес представляет электромагнитный звонок этого телефона. После его изъятия следует собрать схему подключения с понижающим трансформатором. Лучшим вариантом для работы электромагнитного звонка будут его обмотки с передаточным соотношением напряжений 220 В/30 В. На замыкание первичной обмотки 220 В ставится нажимной выключатель, а не фиксирующий для обеспечения прерывной работы устройства. Визуально схема электромеханического звонка на базе частей старого телефона выглядит так:

Преимущества и недостатки

Перед покупкой беспроводного звонка важно изучить его особенности, оценить плюсы и минусы, а после принимать решение о возможности применения. Преимущества:

Преимущества:

1. Нет проводов. В процессе монтажа можно обойтись без дрели (кроме случая крепления кнопки с помощью саморезов), протягивания проводов или кабелей, объединяющих кнопку и динамик. Это удобно, когда изделие покупается для дачи или частного дома. При установке на дверь в квартиру можно избежать сдирания обоев или порчи интерьера. Устройство имеет автономное питание, поэтому в отдельном подводе напряжения (кроме некоторых случаев) нет необходимости.
2. Легкость и высокая скорость установки. Фиксация изделия занимает несколько минут. Это обусловлено отсутствием проводов и сложных креплений.
3. Удобство. Применение такого изделия не вызывает трудностей, как для гостей, так и для владельцев дома (дачи, квартиры).
4. Легкость переноса на другое место. Благодаря отсутствию проводов, беспроводный звонок в любой момент можно перевесить.
5. Возможность применения в комплексе со сложными устройствами. Беспроводные звонки можно использовать для домофона или комплектовать их двумя кнопками (если в этом имеется необходимость).
6. Приятный дизайн. Современные модели имеют привлекательный внешний вид, поэтому вписываются в любой интерьер. Большой выбор моделей позволяет подобрать товар, подходящий по форме, цвету или материалу изготовления. Можно быть уверенным, что беспроводный звонок только украсит интерьер или экстерьер.
7. Независимое питание. Обычные звонки работают без батареек и для подачи напряжения приходится тянуть провода. В случае с беспроводным устройством в этом нет необходимости. Напряжение подается от батареек, поэтому даже при отключении света гости смогут оповестить о приходе. Такая особенность полезна для частных домов или для дачи, где отсутствует электричество. Альтернативный вариант — использование беспроводного звонка без батареек, когда питание подается от специальных аккумуляторов (покупаются отдельно).
8. Возможность доукомплектации. При желании беспроводные звонки можно дополнить другими устройствами (в зависимости от модели). Речь идет о подключении видеокамеры, ТВ или другого оборудования.

Недостатки:

1. Монтаж беспроводной кнопки возможен не во всех случаях. В процессе установки не используются провода, а сигнал передается по беспроводному принципу. Если на его пути имеются препятствия, изделие не сработает. При таких обстоятельствах придется монтировать классический проводной звонок или устранять причину помех (если это возможно).
2. Необходимость смены батарейки. Автономный источник питания имеет свойство разряжаться, поэтому время от времени он требует замены. Если пропустить этот момент, беспроводный звонок не сработает.
3. Плохое крепление. Некоторые модели фиксируются с помощью липкой основы. Такой вариант подходит для двери в квартиру. При монтаже на даче или использовании для частного дома кнопка фиксируется на улице. Под действием холода она часто отпадает. Кроме того, крепеж на липучке не выдерживает даже легкого физического воздействия.
4. Вероятность заедания. Наличие негативных воздействий (к примеру, попадание в изделие влаги, влияние низких температур или смещение контактной группы) приводит к зависанию кнопки в сработанном положении. В результате звонок работает до момента разрядки батарейки или устранения дефекта.
5. Легкость кражи. Беспроводную модель звонка проще украсть, ведь к ней не подключены провода. Во избежание воровства можно установить на входе видеокамеру. Она будет вдвойне полезна. Во-первых, она позволяет лично посмотреть на гостя, а во-вторых, снизит вероятность кражи.
6. Отсутствие передачи сигнала. Наличие проблем в работе схемы может привести к трудностям с отправкой сигнала от кнопки к звонку. Возможна и другая ситуация, когда команда приходит, но звука нет.

Беспроводный звонок — не идеальное устройство, но его преимущества с лихвой покрывают минусы в его работе.

Домашний телефон – история создания

В давние времена в качестве связи выступали гонцы, птицы, специально обученные глашатаи. А в 16 веке ученый Джованни Делла Порта впервые создал систему переговорных труб. На основании этого изобретения Сэмюель Морзе создал электрический телеграф и придумал азбуку Морзе.

Первый телефон был изобретен в 1861 году, а вот запатентовал его в 1876 году А. Грехем Беллу. Через 10 лет Томас Эдисон усовершенствовал изобретение, создал микрофон и индукционную катушку.

Первый мобильный телефон был представлен в 1973 году, работал от одного аккумулятора, был громоздким и тяжелым. А по стоимости оказался недоступным для рядового гражданина. Его изобретатель Мартин Купер.

Какие материалы потребуются

Главный плюс при использовании телефона для звонка в том, что можно будет установить свою мелодию, которую только душа пожелает. Да и регулировка громкости звука не маловажный фактор. А понадобится для выполнения замысла следующее:

• отвёртки крестовая и плоская;
• паяльник с припоем и флюсом;
• клей, лучше секундный;
• провода из меди;
• термотрубки либо изолента;
• канцелярский нож, ножницы.

И, конечно же, с громким динамиком мобильный, кнопочный. У него может быть сломан дисплей, матрица, потрескавшийся корпус, отсутствовать заглушки, либо вовсе какой-то присутствовать заводской брак, который не позволяет использовать телефон по прямому назначению. Аналогично подойдёт мобильный с неисправностями любого характера с единственным исключением: он должен воспроизводить мелодии, которые хранятся в памяти.

Как подключить дверной звонок

Речь пойдет об устройствах, питающихся от сети в 220В. Задача простая, но даже здесь есть подводные камни.

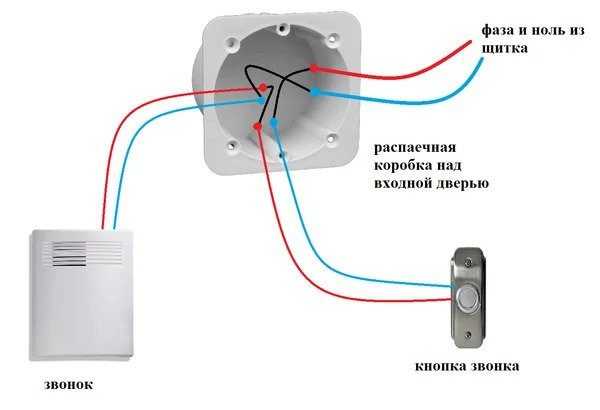

Чаще всего подключают дверной звонок с двумя контактами. Все, что нужно для выполнения работ: кнопка, провод необходимой длины и отвертка-индикатор, с помощью которой находят фазу. Принцип подключения:

• от всех проводов, которые входят в распаечную коробку над дверью, следует отключить напряжение;
• прокладка провода: один кусок тянут от коробки до звонка, второй – тоже от коробки, но до кнопки;
• дальние концы каждого провода подсоединяют к кнопке и звонку;
• в коробке соединяют провода, ориентируясь на схему.

Иногда в приобретенной модели покупатель обнаруживает на две, а четыре клеммы. Многие не знают, каким образом нужно подключать провода. Производитель, в свою очередь, решил, что так будет проще (в реальности – наоборот)

В этом случае надо обратить внимание на схему соединения

Здесь в качестве распаечной коробки выступает сам звонок. К нему подсоединяют провода от кнопки и две жилы, питающиеся напряжением в 220В.

Существует еще одна схема – когда устройство питают через трансформатор. Чаще всего такой вариант встречается, если кнопка вызова выполнена из металла. В целях безопасности ее питают пониженным напряжением – 8, 12 или 24В. Чтобы реализовать такую схему, нужен звонок, имеющий низковольтное управление (об этом лучше заранее спросить продавца).

В щитке устанавливают трансформатор для звонка, размеры которого аналогичны автоматам. От него к распаечной коробке прокладывают провод с низким напряжением, после чего соединяют с проводами кнопки и звонка.

Схема и принцип работы беспроводных звонков

Знание схемы и принципа работы беспроводного звонка позволит правильно эксплуатировать купленное изделие, усовершенствовать его и при желании изготавливать, ремонтировать похожие механизмы. К ним относятся не только звонки, но и другие приборы дистанционного управления: подъёмники гаражных ворот, выключатели света и тому подобные.

Принцип работы механизма дистанционного управления заключается в передаче радиосигнала от кнопки к приёмнику. В приёмнике активируется электрическая цепь, которая подает напряжение на динамик устройства.

Схема функционирования механизма зависит от модели звонка. Более сложные представляют собой настраиваемые устройства с независимыми платами на кнопку и динамик. Их работу схематически можно изобразить следующим образом.

Есть также более простые устройства, в которых приёмником выступает сверхгенератор. Такой механизм не требует настройки и отличается большой надёжностью. Схематически его работу можно отобразить так.

Поскольку сигнал передаётся с помощью радиоволн, необходимо учитывать различные препятствия на его пути. Бетон, толстый кирпич, листовой металл уменьшают силу импульса. Если есть такие преграды, лучше взять модель с запасом мощности.

Для сложных случаев разработан электронный беспроводной звонок. Это механизм, совмещающий оба типа питания. Он может работать и от батареек, и от сети. Есть также модели, в которых кнопка работает от батарейки, а динамик – от сети.

Как отключить дверной звонок

Эти работы под силу выполнить даже тем, кто никогда не имел дел с электрикой. Сначала надо вырубить электричество во всей квартире, отключив автоматы в щитке. Последовательность действий следующая:

1. Бокорезами с изолированными ручками перекусывают одну жилу провода (расположена у коробки). Таким же образом поступают и со второй жилой, после чего снимают устройство. Провода следует изолировать, используя изоленту.
2. От дверного звонка откручивают провод при помощи заизолированной отвертки.
3. Разбирают кнопку. От нее откручивают провода и изолируют. При желании, их просто обрезают.

Все манипуляции сводятся к тому, что от устройства отсоединяют провода.
