Покупка новой материнской платы часто превращается в квест по расшифровке технических спецификаций. Пользователь видит в описании количество фаз питания VRM, но редко понимает, как эта цифра отражается на реальной работе компьютера. Обилие моделей с разными системами питания создает путаницу при подборе железа под конкретные задачи. Правильный выбор фазы питания VRM определяет, будет ли система работать стабильно под нагрузкой или начнет сбрасывать частоты из-за перегрева.
Принцип работы модуля регулятора напряжения
VRM (Voltage Regulator Module) представляет собой сложный преобразователь, который понижает напряжение. Блок питания подает на материнскую плату 12 вольт, однако современный процессор работает при гораздо более низком вольтаже — обычно от 0.7 до 1.5 вольт. Если подать 12В напрямую, кристалл CPU мгновенно сгорит. Модуль VRM преобразует этот ток, делая его стабильным и чистым.
Процесс происходит циклично. PWM-контроллер управляет открытием и закрытием мосфетов, которые пропускают ток через дроссели и конденсаторы. Эта схема позволяет сглаживать пульсации напряжения. Я часто сравниваю этот процесс с работой плотины, которая дозирует поток воды, чтобы он не разрушил город ниже по течению.
Основные компоненты одной фазы питания:
- PWM-контроллер (управляет всеми фазами)
- Верхний мосфет (High-side MOSFET)
- Нижний мосфет (Low-side MOSFET)
- Дроссель (накапливает энергию)
- Конденсатор (фильтрует пульсации)
- Текстолит (основание с медными слоями)
- Термопрокладки (передают тепло на радиатор)
- ШИМ-сигналы (импульсы управления)
Влияние системы питания на работу ПК
Количество фаз напрямую определяет, как распределяется электрическая нагрузка. Чем больше фаз, тем меньше тока проходит через каждый отдельный мосфет. Это снижает тепловыделение каждого элемента. В результате общая температура цепей питания остается в рамках нормы даже при высоком энергопотреблении.
Стабильность вольтажа критична для разгона. При малом количестве фаз возникают просадки напряжения (Vdroop) под нагрузкой. Это приводит к вылетам в «синий экран» или внезапным перезагрузкам. Качественный VRM обеспечивает ровную линию питания, что продлевает срок службы самого процессора и конденсаторов на плате.
Я заметил, что на дешевых платах без радиаторов VRM начинает изнашиваться гораздо быстрее. Постоянный перегрев приводит к деградации компонентов. В итоге плата может выйти из строя через пару лет активного использования, даже если процессор оставался холодным.
Разновидности и количество фаз
На рынке встречаются платы с количеством фаз от 4 до 20 и более. Важно различать реальные фазы и виртуальные. Виртуальные фазы создаются с помощью дублеров, которые заставляют одну фазу работать дважды за один цикл контроллера. Это дешевле в производстве, но менее эффективно с точки зрения теплоотвода.
Для понимания зависимости количества фаз от класса процессора я составил следующую таблицу:
| Класс процессора | Рекомендуемое число фаз | Типичный TDP | Пример задач | Уровень стабильности |
|---|---|---|---|---|
| Офисный / Бюджетный | 4-6 фаз | 65 Вт | Браузер, Word, почта | Базовый |
| Средний игровой | 8-12 фаз | 105-125 Вт | Игры, стриминг, монтаж | Высокий |
| Топовый / Полупрофи | 14-16 фаз | 150-250 Вт | Рендеринг, тяжелый софт | Профессиональный |
| Экстремальный разгон | 18-24+ фаз | 300+ Вт | Бенчмарки, рекорды | Максимальный |
| Энергоэффективный | 3-5 фаз | 35-45 Вт | Неттопы, мини-ПК | Достаточный |
Критерии подбора платы под задачи
Выбор VRM зависит от того, какой процессор будет установлен в сокет. Для офисного ПК с процессором без индекса «K» или «X» избыточный VRM будет пустой тратой денег. Здесь достаточно базового решения с 4-6 фазами.
Геймерам стоит ориентироваться на платы со средним или высоким числом фаз (8-12), обязательно с массивными радиаторами. Это гарантирует, что в летний зной система не сбросит частоты в самый ответственный момент матча.
Алгоритм выбора VRM для разных сценариев:
- Определите TDP вашего процессора в максимальном режиме (Boost).
- Проверьте наличие радиаторов на цепях питания (обязательно для TDP > 65 Вт).
- Изучите тип мосфетов (DrMOS предпочтительнее стандартных).
- Сравните количество реальных фаз с потреблением CPU.
- Оцените качество текстолита (количество слоев меди влияет на охлаждение).
- Проверьте отзывы о температурах VRM в стресс-тестах (AIDA64, OCCT).
- Сопоставьте стоимость платы с планируемым разгоном.
Сравнение решений в разных ценовых сегментах

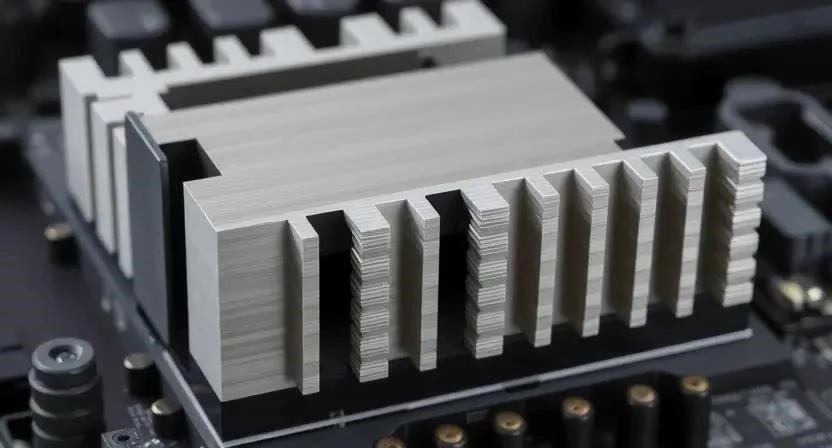

Бюджетные платы часто экономят на охлаждении. Мосфеты там стоят «голые», без алюминиевых пластин. Это допустимо только для процессоров с низким энергопотреблением. В среднем сегменте появляются полноценные радиаторы и более эффективные компоненты.
Флагманские модели используют DrMOS — интегрированные модуты, где драйвер и мосфеты объединены в один корпус. Это значительно повышает КПД и снижает нагрев. Я протестировал одну такую плату и увидел, что даже при разгоне температура VRM не поднималась выше 70 градусов.
| Параметр | Стандартный MOSFET | DrMOS | Преимущество DrMOS | Эффективность |
|---|---|---|---|---|
| Конструкция | Раздельные детали | Интегрированный модуль | Меньше места на плате | Высокая |
| Нагрев | Высокий | Средний/Низкий | Меньше риск троттлинга | Очень высокая |
| КПД | Средний | Высокий | Меньше потерь энергии | Максимальная |
| Цена | Низкая | Высокая | Оправдано надежностью | Оптимальная |
| Сложность сборки | Простая | Сложная | Высокая плотность тока | Профессиональная |
Особенности флагманских систем питания:
- Использование многослойного текстолита (8-12 слоев).
- Установка массивных радиаторов с тепловыми трубками.
- Применение конденсаторов твердотельного типа с высоким ресурсом.
- Наличие дополнительных разъемов питания 8+8 pin.
- Цифровое управление фазами с высокой точностью.
Методы тестирования и температурный контроль
Температуру VRM измеряют либо встроенными датчиками платы, либо с помощью тепловизора. Это самый точный метод, так как датчик на плате может показывать среднее значение, в то время как один из мосфетов будет перегрет.
Когда VRM достигает критической температуры (обычно 100-110 градусов), срабатывает механизм защиты. Процессор принудительно сбрасывает частоты до минимальных значений. Это называется троттлингом VRM. В этот момент FPS в играх резко падает, а система начинает «заикаться».
Я однажды собрал систему на бюджетной плате с мощным процессором i7. В стресс-тесте температура VRM подскочила до 105 градусов за две минуты. Частота CPU упала с 4.5 ГГц до 800 МГц. Это наглядно показало, что даже самый мощный процессор бесполезен, если его нечем «кормить».
| Температура | Статус | Влияние на систему | Рекомендуемое действие | Уровень риска |
|---|---|---|---|---|
| До 60°C | Отлично | Стабильная работа | Ничего не требуется | Низкий |
| 60-80°C | Норма | Стандартный режим | Следить за обдувом | Низкий |
| 80-95°C | Высокая | Возможны микрофризы | Улучшить вентиляцию | Средний |
| 95-110°C | Критическая | Троттлинг, сброс частот | Срочно добавить обдув | Высокий |
| Свыше 110°C | Опасная | Выключение ПК, риск поломки | Сменить плату/охлаждение | Экстремальный |
Распространенные заблуждения
Существует миф, что чем больше фаз, тем всегда лучше. Это не так. 20 слабых фаз могут уступать 8 мощным фазам на базе DrMOS. Важнее качество компонентов и эффективность их охлаждения, а не просто количество дросселей на плате.
Другое заблуждение касается стоковых процессоров. Многие считают, что для CPU без разгона VRM не важен. Однако современные процессоры в режиме Turbo Boost потребляют много энергии. Если VRM слабый, процессор не сможет долго удерживать максимальную частоту, что снизит производительность.
Я использовал топовую плату с 20 фазами для простого офисного процессора. В итоге я переплатил за функции, которые никогда не задействовал. Система работала отлично, но с точки зрения бюджета это было совершенно бессмысленное решение.
Ответы на популярные вопросы
Можно ли охладить VRM самостоятельно?
Да, это реально. Если радиаторы греются, можно установить небольшой вентилятор (40-60 мм) прямо над зоной VRM. Я пробовал такой метод с помощью стяжек и простого коннектора — температура упала на 15-20 градусов.
Влияют ли фазы на FPS в играх?
Напрямую — нет. Но косвенно — да. Если VRM перегревается, процессор сбрасывает частоты, и FPS падает. Качественный VRM позволяет CPU работать на максимальной частоте постоянно.
Что опаснее: перегрев CPU или VRM?
Перегрев CPU обычно приводит к штатному выключению ПК. Перегрев VRM может привести к выгоранию мосфета или прогару текстолита, что часто означает полную смерть материнской платы.
Как понять, что VRM перегревается?
Основные признаки перегрева:
- Резкое падение частоты процессора под нагрузкой
- Зависания системы в тяжелых приложениях
- Сильный запах нагретого текстолита или пластика
- Высокие показатели температуры в HWMonitor или AIDA64
- Случайные перезагрузки компьютера
- Шум вентиляторов, работающих на 100%
- Снижение производительности в играх через 15-30 минут сессии
