Что такое фотобарабан в лазерном принтере

Очистка фотовала: этапы

Модели принтеров лазерного типа, как правило, предусматривают исключительно ручную очистку поверхности фотобарабан, что связано с особенностями лазерной печати. Вся процедура состоит из нескольких этапов, к выполнению каждого из которых необходимо отнестись с аккуратность. Перед тем как почистить барабан картриджа отключите устройство, выдернув питающий её шнур из сети

Далее осторожно откройте переднюю крышку и выньте картридж

На следующем этапе необходимо отодвинуть специальную защитную шторку, которая расположена на картридже и предохраняет фотобарабан от повреждений. Для очистки фоторецептора его необязательно вытаскивать из картриджа, достаточно проворачивать его по ходу движения по мере очистки видимой части фотовала. Но бывают случаи когда без извлечения из картриджа, отчистить барабан не представляется возможным

Тогда следует вытаскивать его предельно осторожно, держа исключительно за торцы. Учтите, что к его поверхности равномерным образом прижимается валик первичного заряда, с которым следует быть очень осторожным, чтобы не повредить

Имейте в виду, что если перевернуть картридж со снятым барабаном, то из него высыпется отработанный тонер. Поэтому заранее приготовьте чистую и гладкую поверхность. Можно использовать листы бумаги или газеты. Помните, что не следует допускать, чтобы тонер попал на одежду или кожу. Если это всё-таки произошло обязательно смойте его холодной водой или стряхните, т. к. тонер является токсичным веществом (рекомендуем ознакомиться со статьей о том ).

Чтобы почистить фотобарабан, необходимо вооружиться безворсовым материалом, к примеру, салфеткой. С ее помощью необходимо протереть поверхность барабана до тех пор, пока на ней не останется ни одной частички тонера или жирного пятна. Ни в коем случае не используйте влажные салфетки, так как после такой процедуры фотовал придется выбросить.

Также категорически не рекомендуется применять всевозможные моющие средства, в составе которых имеется растворитель, аммиак или спирт. Лучше приобрести чистящий набор, который специально предназначен для картриджей. Кроме того, чистку фотовала не нужно проводить при ярком свете, в противном случае можно засветить т.н. светочувствительный слой.

После очистки необходимо аккуратно установить фотовал в картридж и вставить его в принтер, нажав до щелчка. В конце остаётся проверить качество печати и, если оно окажется удовлетворительным, значит процедура по очистке фотовала была проведена должным образом.

Таким образом, ответ на вопрос о том, как почистить барабан лазерного принтера является довольно простым. Будьте предельно аккуратны при чистке поверхности фотовала, чтобы не испортить его. Но если у вас нет должных навыков или вы боитесь что-то испортить, то лучше обратитесь за помощью в ближайший сервисный центр.

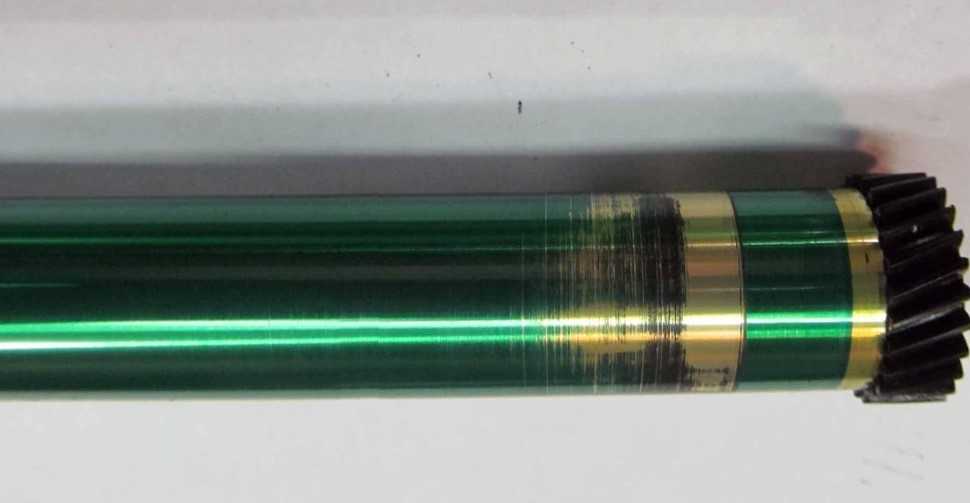

Фотобарабан (фотовал)

– внутренняя деталь лазерного картриджа, с помощью которого производится печать. Ресурс фотобарабана составляет более 10 000 страниц. Однако из-за некачественного тонера, высокой влажности в помещении или перепадов температуры фотовал может начать печатать страницы с дефектами: серый фон, полосы, кляксы, точки.

Большинство вышеперечисленных проблем решаются чисткой фотобарабана. Производится она в сервисном центре MiraxPrint и входит в стоимость заправки картриджей. Таким образом, мы предоставляем возможность нашим клиентам не только на печати, но и на обслуживании оргтехники!

Однако те пользователи, которые привыкли делать все своими руками, могут ознакомиться с рекомендациями от специалистов СЦ MiraxPrint, чтобы качественно почистить фотобарабан, избежав при этом повреждения дорогостоящей детали.

Важно! Самостоятельная чистка фотовала может стать причиной поломки. В таком случае, всю ответственность за работоспособность детали Вы берете на себя

Особенности Brother dcp 1510r и других моделей, когда нужна замена картриджа в принтере

В каталоге вниманию покупателей представлены следующие модели фирмы Brother:

Устройства, предназначенные для цветной и черно-белой печати листов формата А4, листовок и брошюр.
Принтер для печати на необычных материалах.
Универсальная модель, с помощью которой можно распечатывать, сканировать и копировать. Представители компании уверяют, что она подходит для печати на пленке и оформления этикеток.

Лазерные устройства стоят дешевле термотрнасферных, но расходуют больше краски. Это увеличит траты на заправку и приобретение новых картриджей. Этикетки, распечатанные на таком принтере, получаются низкого качества. Поэтому эти устройства используют для распечатки листов формата А4 на офисной бумаге.

Принтер Brother dcp 1510r — это многофункциональное лазерное устройство, предназначенное для черно-белой печати. Он отличается высокими производственными характеристиками, поэтому его приобретают для домашнего использования и для работы в офис. Эта модель фирмы Brother находится в среднем ценовом сегменте. У нее есть лоток для 150 листов с функцией автоматической подачи.

Устройство многофункциональное, пользователь может распечатывать, сканировать и копировать на одном принтере. Фоточувствительный барабан и картридж отделены друг от друга, поэтому замена последнего не вызовет затруднений. Независимо от модели принтера менять картридж придется раз в 6–7 заправок. Реже нужно менять барабан, он рассчитан на распечатку от 10 000 до 12 000 листов формата А4.

Модель фирмы Brother

Алгоритм обнуления для моделей лазерников HL-2130R, HL-2132R, DCP 7055r и DCP 7057r

Для обнуления счетчика страниц в моделях лазерников HL-2130R (hl 2132R) и DCP 7055r (7057r) также существует 2 способа: программный и аппаратный.

Программный способ обнуления принтера HL-2130R (2132R)

Чтобы сделать программный сброс счетчика в принтере brother, сделайте следующие:

включите устройство (после включения вы услышите шум привода);
после исчезновения шума следует открыть крышку, расположенную спереди агрегата;
отключите аппарат;
нажмите клавишу“Go” и не отпускайте ее, пока агрегат снова не включится (при этом индикатор “ready” светиться не должен);
опустите клавишу “Go”;
снова дважды нажмите клавишу “Go”;
нажмите на “Go” 5 раз подряд;
закройте крышку (переднюю).

Теперь индикатор “ready” горит ровным светом. После этих манипуляций и перезагрузки аппарата, лазерник Brother hl 2130r (2132) можно считать обнуленным и готовым к работе.

Программный способ обнуления МФУ DCP 7055r

Чтобы сбросить счетчик программным способом в МФУ dcp 7055r, пройдите по следующим пунктам:

нажмите на клавишу “Меню”;
далее следует выбрать “Общие настройки”, после чего нажать на “Ок”;
на следующем шаге выбираем “Заменить тонер” и снова “Ок”;
с помощью стрелок на панели управления нужно выбрать “Продолжить” и нажать “Ок”;
чтобы выйти из этого меню, нажмите “Очистить”;
обнуление счетчика произошло.

Программный способ обнуления DCP 7057r

Обнуление МФЦ DCP 7057r немного отличается от DCP 7055r:

включите МФУ и дождитесь, пока механика затихнет;
после этого следует открыть крышку, расположенную спереди аппарата;
нажмите на кнопку “Отмена” (“Назад” или “Стоп”);
нажмите на клавишу “Старт”;
нажмите кнопку со стрелкой вверх, после чего несколько раз на клавишу со стрелкой вниз, пока вы не увидите на дисплее 2 нуля (00);
нажмите “Ок”, и переднюю крышку можно закрывать.

В случае, когда эти 2 способа не помогли, то произвести сброс можно через системное меню МФУ.

Сначала проверьте, чтобы ваше МФУ было выключено.
Нажмите и удерживайте клавишу “Меню”.
Включите аппарат, удерживая клавишу.
После того, как вы увидите мигнувшую надпись на экране аппарата, отпустите клавишу “Меню”.
Подождите некоторое время, пока на экранчике высветится слово “MAINTENANCE”.
С помощью клавиш со стрелками нужно найти пункт 81, после чего подтвердить выбор нажатием на “Ок”.
На экране высветится надпись “RESET DRUM COUNT”. После нажатия на кнопку “Старт”, сообщение поменяется на “RESET LIFE COUNT”. Снова жмем “Старт”.
С помощью клавиш со стрелками требуется выбрать уже пункт 96 и подтвердить клавишей “Ок”.
Произведите перезагрузку агрегата. Для этого потребуется его выключить и выключить снова. На этом обнуление счетчика закончено.

Аппаратный способ обнуления

Обнулить МФУ можно и аппаратно. Для этого нужно поступить следующим образом.

После того, как на дисплее МФУ появилась надпись “Замените тонер”, вытащите картридж из устройства.
На стартовом картридже вы увидите черную заглушку с небольшим упором, который необходимо срезать с помощью ножа.
На следующем этапе необходимо снять пружину с флажка.
Пружину выбрасывать не стоит. Вы ее установите, если захотите поменять стартовый картридж на покупной.
Далее, вставьте картридж в аппарат, отцепите рычажок и спрячьте его (утопите) в корпусе МФУ.
С помощью спички или отвертки требуется нажать на датчик, расположенный справа, который отвечает за закрытую крышку.
Когда вы услышите работу механики, нажмите 2 раза на флажок с помощью отвертки. Необходимо нажимать так, чтобы у вас получилось сделать 2 нажатия в течение 4-х секунд. В случае неудачи попытку можно повторить.
После того, как счетчик будет удачно сброшен, вы увидите надпись на экране (см. фото ниже).
Теперь нужно распечатать пробную страницу, содержащую информацию о состоянии тонера и фотобарабана. Чтобы сделать это, нажмите на клавишу “Меню”, выберите “Информация об устройстве” и “Установки пользователя”. Подтвердите свой выбор, нажав на клавишу “Старт”.
Если вы все сделали правильно, произойдет распечатка тестовой страницы.

На этом этапе МФУ можно считать полностью готовым к работе.

Как самому чистить или менять на новый

Чистка фотовала

Если говорить именно о чистке, то такая процедура выполняется исключительно ручным способом

В процессе нужно будет выполнить несколько несложных действий, но каждое из них важно для удачного завершения. В целях безопасности перед началом работ нужно обесточить прибор

Для этого отключите шнур от сети питания. Далее следуйте такой инструкции:

Откройте переднюю крышку принтера.
Извлеките картридж.
На его корпусе расположена защитная шторка, которая крепится на пружинах. Отодвиньте ее.
Удерживайте двумя пальцами с обеих сторон.
В процессе очистки медленно таким же образом нужно будет прокручивать барабан по шестерням.
Не у всех моделей картриджей существует возможность очистки без снятия. Если такой тип используется у Вас, то следует помнить, что прикасаться к поверхности фотоэлемента нельзя, чтобы не повредить его.
Для чистки поверхности следует использовать салфетки. Вытирать нужно тщательно, чтобы не осталось ни одного места с тонером. Нельзя применять средства с наличием растворителей, спиртов или аммиака. Идеальным вариантом будет использование специального набора для чистки картриджа. Купить его можно в любом компьютерном магазине.
После установите фотовал обратно и соберите картридж. Начните медленно проворачивать его, чтобы убедиться в правильной установке и отсутствии стопорения.
Установите изделие обратно в принтер и попробуйте печатать.

Когда сбрасывать счетчик?

Некоторые модели принтером, это касается практически всех производителей будто Canon, HP, Xerox, Samsung, оснащены специальной системой мониторинга состояния фотовала. Когда его ресурс, по их данным, на исходе, то пользователю на экран компьютера или самого принтера высвечивается уведомление о потребности замены барабана. Работает такая система не всегда корректно, а иногда вовсе блокирует печать и работу принтера.

Решением в такой ситуации будет сброс счетчика фотовала. Производится он для разных моделей по определенному алгоритму.

Brother. Включите устройство и дождитесь завершения режима тестирования. Откройте переднюю крышку. Нажмите кнопку «Очистка/Возврат», а потом кнопку с цифрой»1″. Закройте крышку. Перезагрузите принтер.
Xerox. Аналогично на включенном аппарате с открытой крышкой по очереди нажмите кнопки «Меню», «6», «4», «Очистить», «Ввод».
Киокера. Немного сложнее, но только на первый взгляд. Все, что нужно сделать, это заменить предохранитель на новый.
HP. Все зависит от модели. В некоторых помогает замена или извлечение чипа, в других — внесение изменений в настройки (программный сброс счетчика напечатанных листов).

Если ничего не помогло

Когда Вы меняете фотовал, а после этого принтер не стал хорошо печатать, то стоит заменить другие детали. Это могут быть ракель, лезвие дозирования, резиновый вал. Определить, что именно нужно менять, можно по отпечатку, который дает принтер. Покажите его продавцу в компьютерном магазине.

Помогла наша инструкция — раскажите друзьям

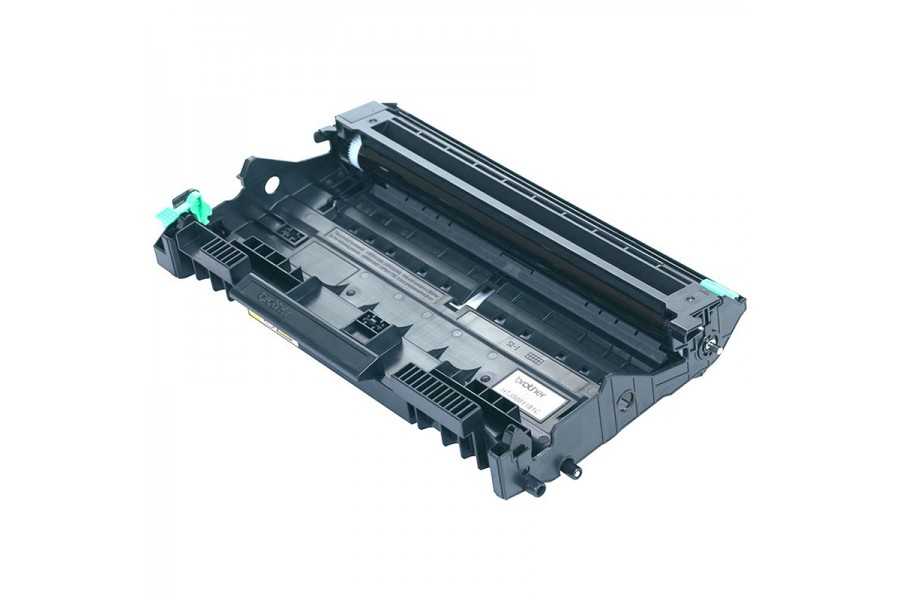

Как заменить барабан картриджа на примере принтера Brother

Техника Brother имеет отдельный модуль для барабана. Поэтому картридж при этом трогать вообще не нужно.

Краткая инструкция по замене детали:

Удостоверьтесь в том, что принтер включен;
Откройте переднюю крышку, нажав на кнопку ее фиксации;
Зеленый фиксатор прокрутите до положения разблокировки (против часовой стрелки);
Приподнимите барабан за специальные зеленые ручки, потяните, чтобы извлечь его

Обратите внимание, что браться можно только за ручки, а не за боковые части!;
Возьмите новую запчасть и освободите ее от защитной крышки;
Аккуратно надавите на тонер-картридж, взявшись за его ручку, двигайте его от себя, пока он не разблокируется. Затем вытяните из фотобарабана

Аналогичные действия произведите с другими картриджами;
Установите новый барабан до щелчка, при этом убедитесь в соответствии цветов картриджа и фотовала;
Аккуратно задвигайте фотовал в устройство до тех пор, пока он не затормозит на зеленом фиксаторе. Потом поверните фиксатор так, чтобы он встал в положение блокировки.

По окончании замены фотобарабана в картридже следует сбросить его счетчик. Перейдите в настройки печатающего устройства, в раздел, где отображается ресурс деталей. Именно там находится функция сброса.

Инструкция может различаться в зависимости от марки и модели принтера (МФУ). Например, для HP алгоритм уже немного другой. В идеале работу лучше доверить специалистам, чтобы ничего случайно не повредить.

Каковы этапы процедуры очистки фотобарабана

Лазерные принтеры предусматривают ручную чистку фотобарабана. Здесь особенности лазерной печати таковы, что встроенная функция «очистка» не помогает. Вся процедура состоит из нескольких операций.

Принтер из сети нужно выключить обязательно. После этого открываем переднюю крышку. Для этого есть специальная кнопка. Отпускаем блокиратор с левой стороны и вынимаем картридж.

Отодвигаем защитную шторку. После этого можно увидеть барабан голубого или зеленого цвета. Фотобарабан нужно держать только за торцы

Потом его необходимо осторожно провернуть. При этом желательно не прикасаться пальцами к светочувствительной поверхности

Если этого не сделать, то отпечатки пальцев очень долго будут появляться на листах.

Хорошо, если фотобарабан для чистки расположен на чистой гладкой поверхности. Предварительно можно положить на поверхность листочек бумаги. Если тонер просыплется или прольется, то она сыграет свою роль. Не допускайте, чтобы тонер попадал на кожу и одежду. Если все-таки это случилось, то стряхните его или смойте холодной водой. Если фотобарабан переносите, то держите его за зеленые ручки.

Поверхность протирают безворсовой салфеткой или тампоном. Салфетка может быть влажной, но после ее использования нужно все протереть насухо. Острые предметы для чистки не используются.

Возвращаем картридж в принтер. Нажимаем его до щелчка. Не нужно проводить чистку при ярком свете. Тогда точно не засветишь светочувствительный слой.

Первоначально функцию очистки барабана выполняет ракель, то есть специальное встроенное лезвие. Однако он постепенно изнашивается. И тонер остается на поверхности. Чем больше налипание, тем больше изнашивается силиконовая кромка ракеля и становится хуже качество очистки поверхности барабана.

Нельзя применять моющие средства, содержащие спирт, аммиак или растворитель. Это приведет к повреждению поверхности, а потом и барабан придется менять. Нужно купить специальный чистящий набор для картриджей. Нельзя использовать также легко воспламеняющиеся средства, как и разнообразные спреи.

У вас нет специальных навыков чистки? И вы не проводите ее регулярно? В этом случае есть смысл поручить такую задачу тем, кто работает в сервисных центрах. Мастера с опытом подобной работы произведут полную разборку картриджа. Они отсоединят контейнер с тонером. И у них это получится лучше. Очистку барабана они проводят быстро и аккуратно.

Как работает

Работа происходит в следующей последовательности:

Изначально тонер-порошок отделяется от поверхности фотобарабана образовавшимся зарядом электрического поля. Само изображение появляется на его поверхности с противоположным зарядом. Вызванным воздействием лазерами в определенных местах.
В зонах с противоположной полярностью тонер беспрепятственно прилипает. Это происходит за счет смены полярности. Краска попадает на бумагу, когда лист проходит через барабан. В этот момент опять меняется полярность фотовала. Таким образом, принтер готов к новой работе.
Окончательной частью процесса является прикрепление порошка при прохождении через печку. Это выглядит следующим образом, прикрепление порошка происходит в местах, где был изменен заряд поверхности. Сам результат закрепляется термическим воздействием, посредством плавления тонера.

Какой имеет ресурс

В зависимости от типа фото барабана его ресурс может быть разным. Детально рассмотрим оба варианта.

Барабан находится непосредственно в самом устройстве отдельно от тонера и картриджа. Часто такой вариант можно встретить на профессиональной копировальной технике. Ресурс изделия составляет несколько десятков тысяч копий, после чего его нужно заменить на новый. Приобрести можно оригинальный товар того же производителя, что и техника, а как более бюджетный вариант подойдет аналог от сторонней фирмы.

Факторы, которые влияют на ресурс фотобарабана:

Частые одиночные распечатывания. Перед каждый процессом печати принтер «разогревает» фотовал, что снижает его ресурс. Поэтому рекомендуется печатать сразу все в один заход. Если так возможно.
Использовать нужно только хорошего качества красящий порошок. Чем мельче его зерно, тем меньше оно царапает поверхность фотоэлемента.

Как же работает фотобарабан и каковы его функции?

После получения задания о печати, фотобарабан картриджа заряжается электростатическим полем и получает способность отталкивать микрочастицы тонера. Затем лазерный луч прорисовывает на поверхности фотобарабана копию текста или изображения, отправленного на печать. В тех местах, где лазер касается поверхности фотобарабана, появляется положительный заряд, который притягивает к себе частицы тонера. После этого на глянцевой поверхности фотобарабана формируется будущее изображение, которое впоследствии будет перенесено на лист бумаги.

Прокатываясь по листу бумаги, фотобарабан переносит на него частицы тонера, и изображение с фотобарабана переносится на бумагу. Но это изображение ещё не устойчиво и при механическом надавливании размазывается, теряет свою структуру. Для закрепления тонера бумага попадает в специальную печку, в которой тонер под воздействием высоких температур вплавляется в бумагу.

Ресурс фотобарабана рассчитан на несколько десятков тысяч копий. После выработки ресурса глянцевая поверхность фотобарабана стирается и изнашивается. Первым признаком износа фотобарабана являются чёрные полосы по краям листа, которые появляются во время печати. При появлении таких полос фотобарабан необходимо заменить на новый.

Ресурс фотобарабана принтера зависит от условий печати. Многие фотобарабаны совершают несколько холостых оборотов до начала печати и после её окончания. Поэтому фотобарабан прослужит дольше при печати заданий в 50-100 листов, чем при печати заданий в 1-2 листа.

Если вы решили поменять тонер в картридже самостоятельно, помните, что фотобарабан – это светочувствительный элемент, который может засветиться под воздействием прямых солнечных лучей.

Поэтому перезаправку картриджа следует осуществлять в слабоосвещенном помещении.

Отпечатки картриджа с засвеченным фотобарабаном представляют собой абсолютно чёрные листы бумаги. Чтобы восстановить работу засвеченного фотобарабана, необходимо отправить на печать несколько копий. Каждая последующая копия будет светлее предыдущей, в конечном итоге работоспособность фотобарабана восстановится. В некоторых случаях засвечивание может привести к полному выходу фотобарабана из строя. Поэтому защита фотобарабана от воздействия света – мера вполне логичная при очистке механизма принтера или замене тонера.

С фотобарабаном лазерного принтера следует обращаться очень осторожно, так как любая царапина, даже самая незначительная, а также жирный отпечаток на его глянцевой поверхности, не заметный глазу, снижают качество печати и сокращают срок службы барабана. Производители расходных материалов выпускают специальные материалы для восстановления поверхности фотобарабана

Их применение позволяет экономить на приобретении новых фотобарабанов. Однако такие материалы имеют высокую стоимость, а потому их применение экономически эффективно только при ежедневном восстановлении фотобарабанов для нескольких копиров. Такие материалы успешно применяются в работе крупных типографий, издательских домов, полиграфических компаний. Для домашнего использования такие материалы не подходят из-за их высокой цены

Производители расходных материалов выпускают специальные материалы для восстановления поверхности фотобарабана. Их применение позволяет экономить на приобретении новых фотобарабанов. Однако такие материалы имеют высокую стоимость, а потому их применение экономически эффективно только при ежедневном восстановлении фотобарабанов для нескольких копиров. Такие материалы успешно применяются в работе крупных типографий, издательских домов, полиграфических компаний. Для домашнего использования такие материалы не подходят из-за их высокой цены.

08 Ноября 2012

Как сделать сброс самостоятельно

Через меню принтера (программно)

Сначала попробуйте самостоятельно выполнить сброс через встроенное меню аппарата.

Включаете питание на принтере.
Дожидаетесь, когда техника перестанет шуметь и перейдет в рабочий режим.
Открываете крышку на передней части корпуса.
На корпусе нажимаете клавишу «Отмена». В разных устройствах кнопка может называться «Стоп», «Назад» или «Очистить».
Последовательно нажимаете кнопки «Старт», «Вверх» и «Вниз».
После, на дисплее должны появиться нули.
Нажмите на «Ок» и закройте крышку.
Сделайте тестовую распечатку (пробную печать).

Аппаратный сброс

Включаете устройство в сеть. Дожидаетесь, пока завершиться процесс тестирования.
Открываете дверку на корпусе.
С левой стороны находите рычаг, который отсоединяете и прячете в корпус.
Извлекаете заправленный картридж и делите его на две части: емкость для тонера и фотовал.
Барабан помещаете обратно в аппарат, а бункер с порошком временно остается в стороне.
Плоской отверткой или любым тонким предметом зажимаете датчик крышки, имитируя закрытие.
Как только закрутятся шестерни, отпускаете датчик и снова зажимаете, затем снова отпускаете и зажимаете. На двойное нажатие должно уйти не более 4 с.
Когда шестерни и мотор перестали работать, можно отпустить датчик.
Флажок, который прятался в начале сброса, возвращается в прежнее положение.
Соединяете вал и бункер в один картридж и возвращаете в принтер.
Попробуйте распечатать тестовую страницу.

Как почистить барабан принтера самостоятельно

Обязательно выключите принтер из сети;
Откройте переднюю крышку при помощи специальной кнопки;
Извлеките картридж, предварительно отпустив блокиратор с левой стороны;
Отодвинув защитную шторку, вы увидите зеленый или голубой барабан;
Фотобарабан держите только за торцы и аккуратно проворачивайте, стараясь не прикасаться пальцами к светочувствительной поверхности. В противном случае ваши отпечатки еще долго можно будет наблюдать на листах;
Аккуратно протрите поверхность безворсовой салфеткой или тампоном. Можно сначала протереть влажной салфеткой, потом вытереть насухо;
Верните картридж в принтер, нажав его до щелчка.

При протирке существует опасность засветить светочувствительный слой, поэтому старайтесь не проводить операцию очистки при ярком свете.

Первоначально с функцией очистки барабана в процессе работы успешно справляется чистящее лезвие (ракель). Но при его малейшем износе, уменьшении прижимного усилия или увеличении зазора между ним и барабаном тонер частично остается на поверхности и прилипает. Причем при увеличении налипания износ силиконовой кромки ракеля увеличивается, ухудшается качество очистки поверхности барабана – и так по кругу, с усугублением проблемы.
