⚡️как сделать усилитель звука для начинающего радиолюбителя

Дополнительные советы

Чтобы не запутаться, рекомендуется пользоваться программой Sprint Layout. Она обладает следующими функциями:

проектирование схем слабой и средней степени сложности;
проектирование разводки;
просмотр моделей в трехмерном изображении;
возможность создания библиотеки деталей.

Можно скачать и установить русифицированную программу с дополненным функционалом бесплатно. Для этого следует искать 6 версию ПО (не официальную, а именно переведенную). Она совместима со всеми версиями англоязычной вплоть до пятой.

Программа поможет создать наглядные планы, куда более полезные в деле, чем фото самодельных усилителей звука и их схем.

Схема музыкального центра

Напряжение блока питания от компьютера отлично подходит для сборки, +5/12 Вольт. К +5 подключается микросхема, от +12 – подряжается аккумуляторная батарея (необходимо купить). При отсутствии электричества аудио система может работать автономно.

Микросхема LM 7805 преобразует ток в необходимый формат. Конденсаторы установлены для фильтра гармоник. Электролитические конденсаторы с пробивным напряжением 30 В, другие – 55 В. Самое главное правильно соблюдать полярность элементов. Также не рекомендуется подключать микросхему при высоком напряжении, так она будет перегреваться.

Справка! Лучше всего делать отдельные тумблеры питания для низкочастотного усилителя, провести jack к каскаду усилителей. Так можно использовать коробку усилителя от электрогитары. Не запрещено одновременно оборудовать систему разъемом aux.

Не забывайте, что во время эксплуатации низкочастотный усилитель сильно нагревается. Микросхема обязана находиться на алюминиевом радиаторе значительных размеров. По такому же признаку необходимый элемент можно использовать из старого музыкального центра: нужно отыскать самый нагруженный ключ.

От него выходят провода на колонки. Дорожки по микросхеме можно проследить невооруженным глазом. Теперь нужно определить, какое напряжение было использовано в старом устройстве, чтобы собрать в общую конструкцию:

Скорей всего, заводское оборудование было спроектировано с учетом общепринятых правил.
При перенапряжении это можно услышать по образуемым меандром искажениям звука. Любое музыкальное произведение в этом исполнении похоже на трэш-рок, это можно легко определить на слух.
Элементная база современных устройств может поддерживать практически все диапазоны сигналов.

Разработка технологической схемы сборки

Технологическим процессом сборки
называют совокупность операций, в результате которых детали соединяются в
сборочные единицы, блоки, стоики, системы и изделия. Деталь представляет собой
изделие, изготавливаемая из однородного по наименованию и марке материала без
применения сборочных операций .

Сборочная единица представляет
собой изделие, составные части которого подлежат соединению между собой на
предприятии изготовителя с помощью сборочных операций. .

Технологическая схема сборки
изделия является одним из основных документов, составленных при разработке

Расчетное количество единиц
оборудования (расчетное количество числа рабочих мест) и коэффициента загрузки
оборудования по операциям в зависимости от варианта приведены в таблице:

Инструменты

В качестве основного набора инструментов используется перечень, присутствующий в доме каждого мужчины.

Пассатижи.
Крестовая отвертка.
Отвертка под прямой шлиц.
Паяльная станция с подставкой.
Тестер, также называемый мультиметром.

Помимо вышеуказанных инструментов, также может понадобиться ручная дрель и набор сверл. Подобные материалы потребуются в том случае, если плата для усилителя звука также изготавливается самостоятельно вручную.

Также следует приготовить резак, с помощью которого на плате намечаются дорожки и прочие участки для прохождения тока. Собрать усилитель класса «А» своими руками можно без каких-либо специфичных инструментов.

Для автомагнитолы

Усилитель для автомагнитолы возможно собрать на распространенной микросхеме TDA8569Q. Ее характеристики:

напряжение питания 6-18 вольт
входная мощность 25 ватт на канал в 4 Ом и 40 ватт на канал в 2 Ом
диапазон частот 20-20000 Гц

Для начала нарисуйте печатную плату, после просверлите отверстия в ней. Затем плату нужно протравить хлорным железом. После лудить и припаять все детали микросхемы. Во избежание присадок по питанию на дорожки питания нужно будет нанести толстый слой припоя. Предусмотреть систему охлаждения с помощью кулера или радиаторной решетки.

В заключении сборки необходимо изготовить фильтр от помех системы зажигания и плохой шумоизоляции по следующей схеме: на ферритовом кольце диаметром 20 мм намотать проводом сечением 1-1,5 мм в 5 витков дроссель.

Собрать устройство для улучшения качества звука в домашних условиях не составит труда. Главное определиться со схемой и иметь под рукой все комплектующие, из которых можно с легкостью собрать простой усилитель звука.

Усилитель для компьютерных колонок своими руками для чайников

При просмотре фильмов или прослушивании музыки, нам часто недостаточно мощности стандартных колонок. Ниже будет подробно описано как можно создать усилитель для колонок вручную. При создании усилителя следует учитывать силу мощности внешних колонок, которая составляет не больше двух ватт и сопротивляемость обмоток, что равна четырёх ОМ.

Чтобы собрать устройство понадобятся такие компоненты:

печатная плата;
9 — вольтный блок питания;
микросхема серии TDA;
корпус;
следующие конденсаторы: два неполярных 0,2 мкФ.полярный 100 мкФ, полярный 220 мкФ, полярный 470 мкф;
постоянный резистор. 10 Ком м 4,7 ОМ;
кнопка — выключатель;
разъём для входа.

Инструкция по созданию

Процесс сборки усилителя для компьютера напрямую зависит от той схемы, которую вы выбрали

Важно лишь, оставить на корпусе место для радиаторных решёток. Они важны тем, что дают воздуху из внешней среды охлаждать микросхемы

Первым этапом будет установка радиодеталей на печатную плату соблюдая полярность.
Собираем корпус. При сборке корпуса следует предусмотреть место для радиаторных решёток и прочих дополнительных деталей. Корпус можно создать самому или приобрести готовый. Также в корпус можно вмонтировать плату.
Для выявления неисправностей, следует включить устройство в тестовом режиме.
Собираем усилитель. Для этого подключаем к блоку питания.

Собирать любые виды усилителей для колонок в домашних условиях — выполнимая задача, с которой справится каждый начинающий радиолюбитель. Простота заключается в том, что для начала сборки необходимо лишь приобрести необходимые материалы для последующей спайки. Дальше просто нужно пересмотреть все возможные и доступные схемы, и выбрать ту, которая вам подойдёт. Самый главный плюс — экономия. Ведь покупка в магазине такого устройства, обойдётся гораздо дороже.

Как продлить срок службы конструкции

Важно понимать, как правильно сделать усилитель своими руками, чтобы он прослужил даже дольше покупных устройств

Достаточно соблюсти несколько правил:

Обеспечить полноценное охлаждение детали. Без радиаторной решетки не обойтись. Она должна соответствовать микросхеме по размеру.
Не перегружать усилитель, то есть не подавать сигнал постоянно. Одного часа работы будет вполне достаточно, чтобы насладиться музыкой, а микросхема за это время не полетит от перегрева.
Выключать устройство из сети, если на него не подается сигнал. Микросхемы рассматриваемого типа потребляют большое количества тока покоя, даже если фактически не включены. Из-за этого корпус нагревается, а срок службы сокращается.

Схемы и инструкции по изготовлению усилителя в домашних условиях

Каждая схема уникальна и зависит от источника звука (старая или современная цифровая техника), источника питания, предполагаемых конечных размеров. Она собирается на печатной плате, которая сделает устройство компактным и более удобным. В процессе сборки не обойтись без паяльника или паяльной станции.

Схема британца Джона Линсли – Худа, основана на четырех транзисторах без микросхем. Она позволяет аналогично повторить форму входного сигнала, получив в результате лишь чистое усиление и синусоиду на выходе.

Начинающему мастеру рекомендуется воспользоваться готовыми файлами в компьютерной программе Sprint Layout для создания и просмотра принципиальных схем. Создание собственной под силу только опытным специалистам.

Антенна FM для музыкального центра своими руками

Если заводской вариант по вышеописанным причинам не удовлетворяет пользователя, то ему стоит попробовать собственноручно смастерить антенну для своего музыкального центра. Для изготовления самодельных устройств для приёма радиосигнала потребуются разные исходные материалы.

Из металлической фольги в виде квадрата

Для того чтобы изготовить приёмное устройство из фольги, потребуется:

ДВП или небольшая доска.
Рулон металлической фольги.
Кусок экранированного кабеля с параметром сопротивления в 50–75 Ом.
Необходимый для подсоединения к МЦ штекер.
Паяльник и комплектующие к нему (припой, флюс).

Это одна из самых простых в изготовлении самодельных антенн. Из фольги необходимо вырезать нужных размеров квадратную рамочку. В нижней её части при этом делается вырез в 15 мм шириной. После этого рамку с помощью обыкновенного клея необходимо закрепить на куске ДВП. Когда фольга приклеится, по краям от выреза внизу рамки припаивают «экран» и центральную жилу провода. Промежуток между местами пайки провода должен находиться в пределах 25–40 мм.

Подобная FM-антенна может быть установлена как внутри помещения, так и вне его, если длина кабеля позволяет это. Для того чтобы «подстроить» принимаемый сигнал, устройство медленно проворачивают вокруг его оси.

Из труб

В основе данной конструкции — применение обычных труб, используемых для инженерных коммуникаций дома. Кроме них также потребуется:

разобрать строчный трансформатор устаревшего лампового ТВ и извлечь из него ферритовый сердечник;
приобрести клей и качественную изоленту;
купить рулон латунной либо медной фольги;
раздобыть медный монтажный кабель сечением в 0,25 мм и длиной в полтора метра;
подготовить штекер, которым антенна будет подключаться к МЦ.

В первую очередь на ферритовый сердечник трансформатора в два слоя кладётся бумага и изолента. После этого поверх изоленты укладывают фольгу одним слоем, при этом перекрывая виток на 1 сантиметр. Необходимо следить, чтобы две стороны витка не находились в контакте, и периодически препятствовать возможному контакту при помощи изоленты. На готовый экран в 25 оборотов наматывается провод с отводами на седьмом, двенадцатом и двадцать пятом витке.

Таким же образом подготовленный контур связи обматывается «экраном». Экраны впоследствии соединяют меж собой, а концы кабеля вводят в штекеры.

Из коаксиального кабеля

Такие антенны хорошо подойдут для зон нестабильного сигнала. Для их изготовления обычно используют:

полтора или больше метров ТВ-кабеля;
полутораметровую пластиковую трубку, диаметром около 20 мм;
деревянную мачту.

Для начала на расстоянии около 75 сантиметров от конца кабеля необходимо надрезать провод и аккуратно удалить с него пластиковую изоляцию, не повредив при этом целостность экрана оплётки. Оплётку необходимо размять, после чего, стараясь не повредить медную жилу, вывернуть экран по направлению к надрезу.

Затем при помощи любых доступных способов антенна закрепляется внутри пластиковой трубы, а после этого уже трубку крепят к мачте из дерева. Поиск и улавливание сигнала регулируется путём вертикального вращения мачты, а также высоты её установки.

Если экранированный кабель в процессе сборки устройства не был повреждён, то такая антенна сможет работать с минимальным количеством помех.

Инструменты и материалы

Для моделей, собираемых «с нуля», используют:

комплект динамиков для стереосистемы;
готовый mp3-плеер;
готовый радиоприёмник (желательно подобрать профессиональную модель);
компьютерный (или самодельный) блок питания;
готовый предварительный усилитель с эквалайзером (подойдёт устройство от любой музыкальной техники, например: электрогитары, диджейского семплера, микшера и т. д.);
радиодетали для усилителя – согласно выбранной схеме;
охлаждающие радиаторы или вентиляторы для усилителя;
эмальпровод для фильтров многополосных колонок;
сетевой провод ШВВП (2*0,75 кв. мм.);
кабель негорючий КСПВ (КССВ, 4*0,5 или 2*0,5);
разъёмы 3,5-jack для подключения колонок.

В качестве готового корпуса подойдёт пассивная колонка – как правило, сабвуфер – которую легко разобрать и переделать, возможно, заменив верхнюю, нижнюю и боковые стенки на более длинные. Ориентируйтесь по чертежу. В «сателлиты» (высокочастотные динамики) установить усилитель и блок питания будет затруднительно – много места займёт радиатор или охлаждающие вентиляторы. Если центр небольшой – используйте корпус и несущие конструкции от автомагнитолы. Для изготавливаемого самостоятельно корпуса нужны:

доска ДСП, МДФ или из натуральной древесины (последний вариант наиболее предпочтителен – в отличие от МДФ, где нередко бывают пустоты);
мебельные уголки – позволят сделать конструкцию легко разбираемой;
герметик или пластилин – ликвидирует щели, делая конструкцию непроницаемой для давления воздуха, производимого динамиком;
демпфирующий материал для колонок – устраняет эффект резонанса;
эпоксидный клей или «Момент-1»;
противоплесневая пропитка, водостойкий лак и декоративная краска;
саморезы, болты и гайки, шайбы подходящих размеров;
канифоль, паяльный флюс и припой для паяльника.

Вместо краски можно использовать и декорирующую плёнку. Из инструментов потребуются:

классический набор монтажника (дрель, болгарка и шуруповёрт), набор свёрл и отрезной диск по дереву, шлифдиск по металлу и набор бит прилагается;
набор слесаря (молоток, пассатижи, бокорезы, плоская и фигурная отвёртки, ножовка по дереву), возможно, потребуются и шестигранники разных размеров;
для облегчения и ускорения пиления потребуется и электролобзик;
паяльник – желательно использовать устройство с мощностью не более 40 Вт, для безопасности проводимых работ потребуется подставка к нему;
наждачка – нужна в местах, где не подступиться с болгаркой.

Фото усилителя звука своими руками

Также рекомендуем просмотреть:

Полировка фар своими руками
Строительные леса своими руками
Точилка для ножей своими руками
Антенный усилитель
Восстановление аккумулятора
Мини паяльник
Как сделать электрогитару
Оплетка на руль
Фонарик своими руками
Как заточить нож для мясорубки
Электрогенератор своими руками
Солнечная батарея своими руками
Течет смеситель
Как выкрутить сломанный болт
Зарядное устройство своими руками
Схема металлоискателя
Станок для сверления
Нарезка пластиковых бутылок
Аквариум в стене
Врезка в трубу
Стеллаж в гараж своими руками
Симисторный регулятор мощности
Фильтр низких частот
Вечный фонарик
Нож из напильника
Трос в оплетке
Пескоструйный аппарат своими руками
Генератор дыма
Ветрогенератор своими руками
Акустический выключатель
Воскотопка своими руками
Туристический топор
Стельки с подогревом
Паяльная паста
Полка для инструмента
Пресс из домкрата
Золото из радиодеталей
Штанга своими руками
Как установить розетку
Ночник своими руками
Аудио передатчик
Датчик влажности почвы
Счетчик Гейгера
Древесный уголь
Wi-Fi антенна
Электровелосипед своими руками
Ремонт смесителя
Индукционное отопление
Стол из эпоксидной смолы
Трещина на лобовом стекле
Эпоксидная смола
Как поменять кран под давлением
Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях

Музыкальный центр на FM-модуляторе

Сегодня автомобилистам предлагают интересную фишку: прослушивание флэш-носителей через приемник машины. Используется брелок, куда подключается устройство памяти. Потом FM-модулятор работает, как рация. Излучает радиоволны, которые в состоянии поймать приемник автомобиля. Оба устройства настраиваются на произвольную частоту FM-диапазона, присутствующие слушатели (владельцы приемников) поблизости наслаждаются контентом с флэшки.

Изобретение основано на том, что мощность передачи мала. Однако достаточна, чтобы компоненты музыкального центра работали согласованно. FM-модулятор используют для создания автономных систем. Если собрать музыкальный центр, включив в состав приемник (любой старенький, советский), получится прослушивать флэшки на приличных динамиках, даже в автомобиле. Гаджет питается прикуривателем, аккумулятор подойдет в качестве источника, как и компьютерный блок питания.

Возможно сделать музыкальный центр самостоятельно, как указано, если уже куплен FM-модулятор. Усилитель нет надобности добавлять, в приемнике присутствует встроенный. Но для работы на большие колонки лишний каскад не помешает.

Не забывайте, что колонки разносятся с электронной начинкой не зря: радиоаппаратура не любит вибраций, в особенности, мощных низких частот. По указанной причине собрать электронные компоненты в одном ящике не лучшая идея. Идеально воткнуть в коробку пару динамиков от старенького магнитофона. Полагаем, что громкоговорители приспособлены уживаться с электроникой без взаимного вреда.

FM-модулятор можно достать за цену порядка 300 рублей. Если есть старенький приемник и сумеете собрать усилитель низких частот, непременно попробуйте. Подойдет любой Турист. Если на рабочем канале FM-модулятора появится станция, нужно просто перестроить его и приемник. Это не слишком удобно при постоянной смене зон вещания.

Использование аналоговых аудиосистем с развитием цифровой техники отошло в прошлое, но у многих дома остались вполне рабочие магнитофоны, музыкальные центры и кассетные плееры. Такую устаревшую технику можно модернизировать с помощью встроенного модуля. Переделка музыкального центра под USB позволяет сделать так, чтобы он читал записи mp3 формата и другие типы аудиофайлов. Этот, сравнительно несложный процесс, много времени не занимает и не требует наличия особых навыков и знаний при использовании специальных модулей.

Как сделать самому

Усилитель звука в автомобиле можно сделать своими руками, используя готовые наборы. Это упростит проверку и наладку, сократит вероятность ошибок, способных привести к неправильной работе. Еще одно достоинство заключается в том, что не потребуются радиотехнические навыки.

Набор для самостоятельной сборки усилителя состоит из блоков ограничителя, предусилителя, усилителя мощности, кроссовера, стабилизатора и устройства управления. Другой вариант — сборка устройства из дискретных деталей по схеме.

Корпус

Он должен обеспечивать надлежащее охлаждение компонентов усилителя, которые могут нагреваться во время работы. Для этого следует предусмотреть щели или отверстия, которые должны располагаться как можно ближе к выходной микросхеме. Для улучшения охлаждения мощного усилителя устанавливается вентилятор, рассчитанный на 12 В. Он обеспечит дополнительную защиту от перегрева.

Корпус можно изготовить из фанеры или металла, например, листового алюминия или жести. В этом случае необходимо обеспечить изоляцию компонентов и платы устройства. Для улучшения экранирования можно соединить отрицательный полюс платы с корпусом. На нем нужно предусмотреть посадочные места под клеммы, которые прикрепляются с обратной стороны. Чтобы не ошибиться при подключении, следует нанести на корпус пояснительные надписи.

Усилитель для колонок

Вначале рекомендуется сделать фильтр питания с предохранителем. Его номинал составляет не менее 20 А. В состав самого фильтра входит дроссель, который можно взять с неисправной магнитолы, и конденсаторы. Они объединяются в батарею для повышения эффективности работы.

Емкость фильтра должна быть не менее 6000 мкФ. Чем она больше, тем лучше будет работать усилитель на большой громкости. Для автоматического включения устройства следует установить механическое или электронное реле управления. Обмотка подключается к массе и голубому с белой полосой проводу магнитолы. Контакты включаются в разрыв плюсового провода перед конденсатором фильтра.

Если собирается автоусилитель звука своими руками из готового набора, то следует соединить блоки в соответствии с инструкцией. Усилитель и предусилитель подключаются друг к другу прилагаемыми кабелями. К этим блокам подсоединяется стабилизатор питания или преобразователь напряжения, если для нормальной работы микросхемы необходимо более 14 В.

Если усилитель собирается на плате из отдельных деталей, то потребуется припаять их к нужным точкам. При подключении этого устройства напрямую к выходам динамиков магнитолы необходимо предусмотреть регулируемый делитель. Он не потребуется, если подключение осуществляется к линейному выходу низкого уровня. В разрыв выводов колонок включаются проволочные резисторы, необходимые для защиты и согласования. Их сопротивление — 1-2 Ом.

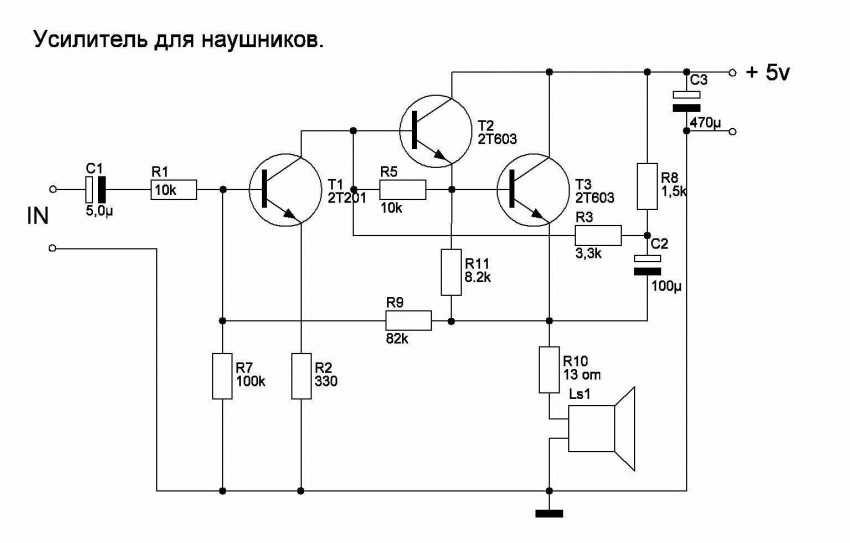

Устройство для наушников

Усилители для мобильного телефона питаются в основном за счет батареек, поэтому важно собрать прибор с низким потреблением энергии

Представленная далее инструкция соответствует этому требованию

Если владельцу не так важно портативность, можно встроить разъем для питания от электросети

Не рекомендуется использовать импульсные детали, так как они могут создавать помехи и ухудшать качество звука.

Для создания самодельного устройства лучше выбрать следующие элементы:

медный кабель 30-40 см;
вход для адаптера;
микросхема KA2209;
вход для штекера;
4 конденсатора 100 мкФ.

Схемой для сборки можно пользоваться от аналогичной платы TDA2822. От использования радиатора можно отказаться, выполнив устройство навесным монтажом.

Инструкция по созданию музыкального центра из автомагнитолы

Чтобы начать работу с домашней стереосистемой, найдите зелёный и чёрный провода на блоке и поместите между ними кусок провода, чтобы он действовал как перемычка.
На автомобильной стереосистеме скрутите вместе красный и жёлтый кабели.
После этого подключите чёрный провод заземления на стереосистеме к чёрному проводу на контактном разъёме.
Красный и жёлтый провода стерео соединяются с жёлтым проводом разъёма.
Затем следуйте обычным инструкциям, чтобы подключить стерео к вашим динамикам.

Хотя использование источника питания для подключения автомобильной стереосистемы в доме — это один из способов, вы можете это сделать, даже если у вас нет блока.

Можно подключить динамики к магнитоле, используя серый и зелёный провода.
Возможно, вам придётся использовать дополнительный кабель динамика.
Следующим шагом является подключение жёлтого и красного проводов на стереосистеме и добавление дополнительного динамика для стереозвука.
Соедините провода пайкой или изолентой, чтобы получить качественный результат.
Вам нужен шнур питания 12 В, чтобы можно было подключить устройство в сеть. Его можете легко приобрести в любом техническом магазине.
Отрежьте конец шнура питания и соедините чёрный провод с линией белого вокруг красного и жёлтого проводов стерео.

Реанимация автомагнитолы — Способ первый

Итак, для того чтобы сделать из автомагнитолы усилитель нам необходимо задать себе два последних контрольных вопроса:

Устраивает ли меня (при наличии совести и желании спросить – моих пассажиров) выходная мощность и «полостность» магнитолы?
Достаточна ли чувствительность FM – тюнера?

Если в обоих случаях поставили «плюсики», то вас можно поздравить, вы только что по достоинству оценили внутреннее содержание данной музыкальной шкатулки, а именно:

Цифровой тюнер;
Блок управления звуком;
Стерео — Квадроусилитель.

Ну а теперь приступим к самому интересному — как сделать усилитель из автомагнитолы? При решении данной дилеммы, благодаря современным технологиям и техническим характеристикам старого, но нужного, головного устройства мы существенно облегчим свою задачу, подключив к старой магнитоле цифровой источник звука . Ну а здесь у нас на выбор существует уже несколько вариантов.

Если ваша магнитола действительно старая, то это подразумевает отсутствие на ней таких нужных в данный момент выводов как AUX-IN и USB порт. В этом мы можем воспользоваться переходником Car Cassette Tape Adapter Transmitter for MP3.

Как можете наблюдать на фото, данный переходник выполнен технически и визуально как аналог обычной кассеты – 100,5*63,8-12,0 миллиметров. Согласен, впервые увидев данный девайс у вас, как минимум, возникло небольшое чувство удивления и усмешки, но подождите судить, вы сейчас поймете всю прелесть и гениальность данного устройства. Принцип включения этого переходника заключается в том, что вы вставляете его как обычную кассету в «деку» автомагнитолы, его головка соприкасается с головкой проигрывателя и подключив через mini-jack источник звука (плеер, теле – смартфон, ноутбук и т. д.) мы получаем в колонках достаточно неплохой звук, по крайней мере, лучший чем на некоторых FM трансмиттерах. В общем, все довольны – мы в том, что сэкономили приличную сумму на приобретении автомагнитолы(см.), магнитофон в том, что думает, что проигрывает настоящую кассету)))

Это:

Сама идея;
Цена;
Неплохое звучание;
Не претендует на розетку прикуривателя, что, согласитесь, очень важно!

Недостатки

Ненадежная компоновка (если не прилагать молоток с отверткой и не тянуть за кабель прослужит достаточно долго);
Опять торчащий кабель!!!
При проигрывании слышен звук работающего лентопротяжного механизма (устраняется либо прибавлением громкости, либо отключением самого механизма).

Изготовление блока питания

Подготовив перечень приборов, радиодеталей, инструментов и расходных материалов, следует перейти к созданию самодельного блока питания.

Для изготовления устройства на десять вольт – подобные блоки могут быть использованы только в том случае, если усилитель пропускает сильные падения по напряжению – предстоит выполнить некоторую работу, а именно последовательно соединить выводы зарядных устройств по 5 вольт каждый.

Таким образом, создается биполярный источник питания с характеристикой в 10 вольт, который может быть заземлен в нулевую точку

Обратите внимание на то, что минус и плюс соединяются последовательно.

Автомобильный усилитель

Что нужно для изготовления усилителя звука в данном случае:

кулер или радиатор для охлаждения;
фильтр от помех, которые создаются от электромагнитного излучения машины;
микросхема TDA8569Q.

Приобрести указанную микросхему можно в любом радиомагазине по доступной цене. Фильтр рекомендуется делать самостоятельно – это дополнительная экономия.

По схеме, которая прилагается к микросхеме, следует создать плату и протравить хлорным железом. Микросхема припаивается толстым слоем в районе путей питания.

Фильтр изготавливается из кольца из феррита D=20 мм и кабеля сечением 1,5 мм с 5 витками. Это дополнение защищает от любых типов помех.

Как сделать простой усилитель звука

Принципиальная электрическая схема авторского варианта простого усилителя звука показана на сайте радиочипи см. рис.1. Начинающим радиолюбителям полезно знать, чем отличается мостовой УМЗЧ от традиционного на двух выходных транзисторах, которые широко используются в бытовых серийных радиоприемниках, магнитофонах, телевизорах и другой звуковоспроизводящей аппаратуре.

Преимущество обычного усилителя звука состоит в использовании в выходном каскаде только двух транзисторов, а в мостовом УМЗЧ для этого необходимо четыре транзистора. Недостатком выходного каскада на двух транзисторах, при использовании однополярного питания, является наличие постоянного напряжения на выходе этих транзисторов, что требует разделительного электролитического конденсатора большой емкости для подключения АС.

Радиодетали

Простой усилитель для звука, собранный своими руками, как и любое другое аналогичное устройство, включает в свою конструкцию некоторое количество различных радиодеталей.

Набор деталей подготавливается по списку, в соответствии с выбранной схемой. Как правило, в него входят: микросхемы TDA, резисторы, конденсаторы, тестовый динамик и алюминиевый радиатор.

В том случае, если предстоит создание усилителя звука на транзисторах высокой мощности, следует, помимо транзисторов, подготовить некоторое количество радиаторов несколько больших габаритов.

Печатная плата – в том случае, если мастер не собирается травить модуль самостоятельно с помощью химикатов, таких как хлорное железо, следует заказать макетную плату с уже готовыми контактными вырезами.

Подобные отверстия на макетной плате соединяются между собой простой медной проволокой или кусками провода без изоляции.

Электромонтажные кабели. Можно использовать практически любой провод, диаметр которого приблизительно равен пяти квадратным миллиметрам

При подборе кабеля обратите внимание на то, как легко снимается изоляция.

Хорошими вариантами станут провода с аббревиатурами КСВВ или КСПВ. Как правило, при финальном монтаже и соединении уже готовых модулей используется многожильный провод марки ШВВП с диаметром в один квадратный миллиметр.

Следует подготовить набор для пайки, найти который можно практически у каждого радиолюбителя: канифоль и паяльный флюс. Помните, что сборка усилителя на скрутках, не будет обладать достаточной надежностью.

Медные провода, соединенные обычной скруткой, обладают свойством быстро окисляться и терять свои качества. Использовать можно и модель сборки на гайках, но подобные варианты редко рассматриваются мастерами из-за слишком большой трудоемкости.

Как уже говорилось ранее, помимо вышеприведенных материалов и инструментов, понадобиться блок питания, сделать который можно самостоятельно. Далее последует рассказ о том, как сделать усилитель звука.

Как правильно создать усилитель звука

В первую очередь для сборки подобного прибора для колонок понадобятся инструменты, а также требуемые комплектующие элементы. Схемы простейших усилителей собираются посредством паяльника, обустроенного на опоре высокой степени устойчивости. Желательно применять определённые паяльные станции.

В процессе собственноручной сборки усилителя для осуществления тестирования соответствующей схемы, либо применения на протяжении непродолжительного периода времени, хорошим вариантом станет модель на проводе, однако для неё понадобится много свободного пространства для расположения комплектующих элементов.

Плата печатного типа выступает гарантией максимальной компактности прибора и удобного использования в будущем.

Востребованный и доступный по ценовой категории усилитель, предназначенный для наушников, либо небольших динамиков, изготавливается на основе микросхемы, представляющей управляющего небольшого размера блока с вшитыми комплектом команд для управления электросигналом.

К схеме с нужной микросхемой следует присоединить пару резисторов и, конечно же, конденсаторов. В общей сложности цена усилителя, собранного своими руками, окажется намного ниже стоимости аппаратуры, приобретённой в специализированном магазине, при этом ограничение функционала заключается в изменении громкости сигнала.

Не стоит забывать об особенностях усилителей одноканального назначения, самостоятельное изготовление которых осуществляется на основе, как схем TDA, так и их аналогов.

В зависимости от приобретённой микросхемы, а также мощности устройства повышается размер нужного радиатора. При сборке усилителя внутри корпусной части, нужно заблаговременно продумать место, предусмотренное под теплоотводом.

К ещё одной особенности создания усилителя собственными руками, как показано на фото, относится минимально потребляемая мощность, что даёт возможность применять упрощённый усилитель в машинах, в пути, либо дома. Некоторым простым усилителям достаточно всего несколько вольт.

Мощность, которая потребляется, напрямую зависит от необходимого уровня усиления сигнала. Звуковой усилитель с используемого плеера для необходимых наушников потребляет примерно 3 Вт.

Для изготовления схем неопытному радиолюбителю лучше использовать специальную программу, для которой файлы имеют требуемое расширение.

Собственноручное создание необходимой схемы возможно при наличии определённых знаний и желании экспериментировать с ними. В обратном случае, лучше скачивать файлы для быстрой сборки замены усилителя максимально низкой частотности.

Материалы для изготовления усилителя

Перед началом работ следует озаботиться подбором качественных материалов, из которых будет собран усилитель звука для колонок своими руками. Во-первых, нужно подобрать подходящий корпус, обладающий достаточной прочностью и способный вместить в себя все функциональные узлы устройства.

Основным элементом усилителя является электронная плата, габариты которой требуется знать заранее. В качестве корпуса может использоваться как сама колонка (в таком случае усилитель монтируется в отдельное пространство), так и подходящий сторонний контейнер.

Если же подходящих готовых решений под рукой нет, следует озаботиться изготовлением корпуса из какого-либо присутствующего материала.

Лучше всего взять обыкновенную фанеру с толщиной листа, не превышающей одного сантиметра. Также могут быть использованы алюминиевые листы, двухсторонние текстолитовые платы и прочие похожие материалы.

Заключение

В заключении необходимо
отметить, что все поставленные задачи, при этом исходный вариант изделия
подвергся лишь незначительным изменениям. Путем применения соответствующих
техпроцессов было достигнуто заданное количество комплексного коэффициента
технологичности; из двух вариантов тех процессов был выбран оптимальный с точки
зрения трудоемкости; разработана маршрутная карта; произведена планировка
участка сборки. В качестве оснастки было выбрано приспособление для
развальцовки пустотелых шпилек.

В качестве недостатка можно
отнести тот факт, что оценка оптимальности вариантов техпроцессов производилась
несколько односторонне. Очевидно, что для получения более тонкой оценки
трудоемкости необходимо учитывать немаловажный фактор стоимости применяемого
оборудования.

Заключение

Изготовленное своими руками устройство обладает ограниченной функциональностью, однако, с задачей простого воспроизведения звуковых файлов справляется отлично. Такая переделка обходится без значительных денежных затрат и позволит подарить вторую жизнь любимой технике – устаревшим музыкальным центрам, например, Sony, Aiwa, Panasonic. При наличии желания и свободного времени старую технику можно продолжать усовершенствовать в том же направлении до тех пор, пока работают родные колонки и встроенный усилитель.

Всем самодельщикам привет! Как-то товарищ, увидев мои самоделки — попросил доработать музыкальный центр. Центр с 5 дисковым DVD приводом, у него есть 6 колонок — по тем временам стоил бешеных денег, а теперь говорит стоит как большое Радио. Решил я ему «врезать» .

Разобрал его, посмотрел — места для плеера впереди не было, да и сверху мешал 5 дисковый ченжер. Решено: верхнюю каретку с крышкой привода долой.

Разметил место под плеер, прорезал дремелем, прикрутил. Подпаял экранированый кабель к разъему AUX (L R), второй конец к разъёму модуля, залил термоклеем. Начал искать питание, нашёл 12 вольт, подключил.

В модуле стоит стабилизатор 5 вольт, включил. Работает, но в паузах стоит жуткий гул, да и стабилизатор ощутимо греется. Подключил зарядку с телефона 5 вольт — всё отлично. Ну и решил поставить плату с зарядки телефона для питания модуля. Зарядка подключается к сети через реле 12 вольт, во время включения центра.

Плату зарядки и реле приклеил к картонке и к корпусу. Немного сложновата коммутация, зато нет никаких помех от питания центра. Позже был у друга, слушал как играет — процессор музыкального центра обрабатывает сигнал с флешки на УРА, на все 5 каналов, для домашней вечеринка за глаза. Таким методом можно доделать очень много всяких старых девайсов. Например встроить в утюг — шутка)))
