Устройство и принцип работы мясорубки

Дополнительные приспособления

Мясорубка-соковыжималка

Многие электромясорубки комплектуются насадками и устройствами, которые расширяют функционал техники.

Встречаются следующие:

шинковки. Благодаря этим насадкам мясорубка легко заменяет кухонный комбайн. Сами устройства имеют вид барабанов или дисков с отверстиями разных форм и размеров. Предназначены для быстрой натирки овощей и фруктов. Бывают шинковки, нарезающие сыр и даже чипсы. Но не всегда они идут в комплекте – приходится покупать отдельно. Например, отечественная мясорубка «Белвар 201» комплектуется тремя терками и двумя загрузочными контейнерами;
соковыжималка. Бывает шнековой и для цитрусовых. Первая выглядит как вал, закрученный по спирали. В нее закладываются продукты, которые продавливаются и выходят через отверстие. «Перерабатывает» ягоды, овощи и фрукты. Вот только полученный сок будет с мякотью. Аксессуар для цитрусовых выглядит как конус с ребрами. Чтобы получить сок, цитрусовый плод делят на две части и одну из них прикладывают к вращающемуся конусу. Его ребра сминают мякоть, а сок поступает в слив;
насадка для печенья. Выглядит как крышка, посередине которой фигурное отверстие. Именно через него и проходит выдавленное тесто, принимая необходимую форму. Полоса теста далее разрезается вручную и выпекается;
для набивания колбас. Это насадка в виде вытянутой трубочки, на конец которой надевают оболочку. Последняя, по мере обработки мяса, наполняется фаршем и вытягивается. Размер оболочек различается в зависимости от того, что хочется получить – сосиски или сардельки;
для кеббе. Задача этой насадки – формовка полых колбасок, которые впоследствии можно начинить;
кофемолка. Помимо зерен кофе, способна перемолоть кондитерский мак, сахарную пудру, орехи и другие продукты. Жернова в этой конструкции «превращают» заложенные ингредиенты в муку;
для котлет. Это насадки в виде формочек, куда поступает готовый фарш.

Дополнительные насадки встречаются не во всех моделях мясорубок. Некоторые из них покупаются отдельно.

Базовое устройство

Многие хозяйки предпочитают механическую машинку из-за простоты в обращении. Строение ручной мясорубки мало чем отличается от электрической. Далее будут перечислены рабочие органы, из которых состоит аппарат, и описано их назначение.

Корпус. Он может быть выполнен из чугуна, алюминия, нержавейки и даже пластика с обязательным отверстием, играющим роль приемного отделения для перерабатываемого сырья (располагается, как правило, сверху).
Шнековый вал. Его функция заключается в продвижении продукта к ножам.
Ножи дисковые или крестообразные. Эти детали служат для измельчения продукта.
Решетка для перемалывания. Она также выполняет функцию ножа. В комплектацию мясорубки входит набор таких сеток с разными диаметрами отверстий, что позволяет молоть фарш разных фракций.
Прижимная гайка для ножа. Она препятствует выпадению режущих деталей в процессе работы и обеспечивает их плотное прилегание друг к другу, что является необходимым условием для качественного помола.
Ручка. С помощью нее крутится шнек. Ее крепление на валу обеспечивается крепежным барашком.
Фиксатор. Он предназначен для надежного закрепления прибора на столе.

Помимо основных частей, описанных выше, в схему электромясорубки входит множество дополнительных деталей, необходимых для корректной работы двигателя. Так, в электросхеме присутствует:

электродвигатель;
конденсатор, обеспечивающий первоначальный разгон ротора;
кнопка «Пуск»;
аварийный выключатель;
ввод для сетевого шнура;
предохранитель;
индикатор включения.

Корпус электромясорубки отличается большими габаритами, так как включает отсек для мотора и других узлов, обеспечивающих работу последнего, а также содержит отверстия для вывода горячего воздуха. Сцепление с поверхность стола такой техники происходит при помощи резиновых ножек, не дающих скользить от вибрации при работе. Внутреннее устройство электромясорубки, а также все дополнительные насадки покажет видео:

Мясорубка механическая

Механические мясорубки на сегодняшний момент немного теряют свою популярность. Их основное преимущество – низкая стоимость. При этом данные устройства имеют некоторые недостатки – незначительную мощность и необходимость фиксации на краю стола. К тому же стоит отметить высокий уровень опасности работы с ручным прибором.

Устройство

Стандартная сборка механической мясорубки состоит из 9 важных элементов, таких как:

металлический корпус;
раструб;
шнековый вал;
лопастной или дисковый нож;
насадки;
решётка из металла;
крепёж для фиксации;
ручка;
винт.

Дополнительно в некоторых моделях механических мясорубок используются другие детали.

Принцип работы

Посредством прокручивания человеком ручки устройства осуществляется запуск его механизма измельчения. Параллельно с этим пользователь должен подавать измельчённые частицы продуктов в мясоприемник, после чего они попадают к валу. Последний позволяет разделять самые большие куски на более мелкие. Кроме этого, он способствует их продвижению к решётке. Проходя сквозь последнюю, производится однородный фарш.

Правила эксплуатации

Основные правила эксплуатации механических мясорубок заключаются в следующем:

Необходимо следить за заточкой использующихся ножей.
После использования прибора все его детали нужно тщательно очищать от остатков еды и просушивать.
Не стоит подавать в устройство мясо с фрагментами костей.
Все детали прибора должны тщательно прилегать друг к другу.

Выполняя вышеперечисленные правила, можно обеспечить длительную эксплуатацию механической мясорубки на протяжении более десятка лет.

Устройство электромясорубки

Устройство мясорубки — слаженная работа сотни деталей механизма. Каждая часть прибора делает устройство мясорубки поистине уникальным. Каждая хорошая домохозяйка имеет в своем арсенале мясорубку. Этот аппарат позволяет нарезать и измельчить мясные куски, отлично подходит для обработки прочих жестких продуктов, например, рыбы, овощей, фруктов, ягод и др.

Механические устройства давно изжили себя. Гораздо чаще можно увидеть на кухонных стеллажах электронную версию приспособления. О второй и пойдет речь в сегодняшней статье. Будет детально рассмотрен принцип работы и составляющие.

Правила эксплуатации

Перед началом переработки мяса или другого продукта, необходимо нарезать его на кусочки, чтобы они беспрепятственно проходили по цилиндрической части приемника. Толкатель используется как раз для проталкивания продуктов к шнеку, который продвигает его к режущему инструменту.

Шнек любой мясорубки имеет специальные ребра, которые направляют продукт к выходу, перемалывая его во время продвижения. Этот процесс, как и действия ножа, происходит непрерывно: новые порции, закладываемые в мясоприемник, выдавливают уже перемолотый продукт через решетку в подставленную к горловине емкость. С помощью электрических моделей легко делать нежные паштеты: перемалывание делается несколько раз, пропуская готовый продукт через более мелкие сетки и добавляя необходимые ингредиенты.

Чтобы работа мясорубки была качественной, а изделие функционировало как можно дольше, необходимо четко выполнять рекомендации производителя и простые правила эксплуатации.

Тщательно проверяйте мясо при нарезке его на порционные кусочки для закладки в приемник, если попадет мелкая косточка, то она станет причиной поломки ножа.
Нож в изделии должен всегда быть острым — это способствует быстрой переработке любого продукта.
Сразу после эксплуатации изделие надо разобрать, хорошо промыть все части, а после высыхания сложить в коробку для хранения.
Перед сборкой вал, нож и решетку со стороны прилегания ножа специалисты советуют протереть подсолнечным маслом — это обеспечит лучшее прохождение продуктов внутри мясорубки и качественную работу трущихся частей.

Как видите, устройство электрической мясорубки, принцип ее работы предельно простые, но у нее множество преимуществ, потому что с помощью простых насадок можно приготовить оригинальные домашние деликатесы, ароматные изделия из теста и много других вкусных блюд.

Разновидности электромясорубок

Перед тем как приступить к выбору подходящей модели, которая будет отвечать всем требованиям владельца, важно разобраться с разновидностями данной техники, ее преимуществами и недостатками. Сегодня, на отечественном рынке бытовой техники представлены две группы электромясорубок:

Сегодня, на отечественном рынке бытовой техники представлены две группы электромясорубок:

Шнековые. Обрабатываемый продукт перемещается к ножу посредством вращения шнека;
Куттерные. Измельчение продукта происходит в специальной чаше вращающимися с большой скоростью ножами (аналог блендера). Чаще всего, куттерные мясорубки не имеют собственного привода и входят в состав кухонных комбайнов. Шнековая мясорубка Куттерная мясорубка

По функциональности, все приборы данной категории можно классифицировать, как:

Традиционные. Предназначены для перемалывания мяса, рыбы, овощей в фарш. По своему функционалу традиционные модели напоминают всем знакомые механические мясорубки, но только оснащенные электрическим приводом. Дополнительные возможности не предусмотрены;
Универсальные. Такие модели имеют весьма широкие возможности за счет комплектации дополнительными ножами и насадками. Широкие функциональные возможности приводят к значительной потере в мощности.

Кроме функциональности, все современные электромясорубки можно (достаточно условно) разделить на бытовые и профессиональные. Бытовая техника не рассчитана на длительную работу с высокими нагрузками, отличается меньшей производительностью, хорошим набором дополнительных элементов, значительно расширяющих ее функционал, что весьма полезно в домашних условиях. Могут иметь класс производительности В (универсальные модели) и С (маломощные бытовые устройства). Бытовая модель Профессиональная техника

Профессиональная техника, как правило, имеет узкую специализацию. Такие модели имеют высокую производительность, так как должны перерабатывать большие объемы продукта за короткий промежуток времени. Устройство профессиональной электрической мясорубки включает в себя защиту двигателя от перегрузок и перегрева, элементы, выполненные из высококачественной нержавеющей стали и сплавов с высокими антикоррозийными свойствами.

Отличаются высокой производительностью, надежностью и стоимостью. Могут иметь класс производительности А, В.

При покупке

Когда приобретаете электромясорубку, необходимо выполнить парочку действий:

— Проверить на работоспособность. Многие продавцы любят сказать фразу: «Уже проверено». Не слушайте, это сохранит Ваши нервы в случае, если прибор не работает.

— Проверьте устойчивость прибора. Мясорубка должна стоять устойчиво на ровной поверхности и не шататься.

— Комплектация согласно паспорту на прибор. А то вдруг кто-то «одолжил» ножик себе домой или сетку из комплекта.

— Посмотрите, удобно ли расположено выходное отверстие по высоте, возможно, придется сразу же приобрести специальную миску для фарша. С этой точки зрения, чем выше будет расположен «выход», тем лучше, удобнее. Но это не повод отказываться от подходящей по характеристикам, дизайну и цене электрической мясорубки.

Конструкция и устройство

В отличие от механических моделей, электромясорубки оснащены электрическим приводом. Отличаются привлекательным дизайном, большими габаритами и простотой в эксплуатации. Рассмотрим устройство, составные части, дополнительные элементы, расширяющие возможности прибора, более подробно.

Устройство электромясорубки

Устройство классической электрической мясорубки можно представить в виде трех модулей:

Силовой привод;
Механизм обработки продукта;
Блок управления двигателем.

Устройство электромясорубки

Силовой привод и электроника установлены в корпус, который может быть выполнен из ударопрочного пищевого пластика или металла. На корпусе размещаются органы управления и световой индикатор включения устройства в сеть. Шнековый механизм с ножами крепится к корпусу специальным зажимом с фиксатором. Прибор оснащается противоскользящими ножками, может иметь отсеки для хранения насадок и сетевого шнура.

В комплектацию может входить специальный очиститель, который значительно упрощает обслуживание прибора после процесса эксплуатации.

Основные детали

В конструкцию электрической мясорубки входят следующие элементы:

Электрический двигатель с редуктором, которые являются силовой частью устройства;
Шнековый вал, выполненный в виде спирали с посадочным местом для установки ножа и дополнительных насадок. Основной элемент мясорубки, обеспечивающий прохождение продукта от приемника до решетки. Изготавливается из прочного металла или сплавов;
Режущая часть — ножи, выполненные из кованной высококачественной стали. Назначение — измельчение продуктов перед прохождением решетки. Некоторые модели оснащаются опцией самозатачивания;
Решетки, которые формируют необходимую консистенцию продукта. Выполнены в виде перфорированного стального диска. В стандартном комплекте поставляется три решетки с отверстиями разного диаметра;
Прижим (накатная гайка), необходимый для фиксации режущей части и решетки в нужном положении;
Лоток (чаша). Может быть выполнен из пищевого пластика или металла. Применяется для удобной загрузки продукта в приемник;
Пластиковый толкатель — обеспечивает безопасность при эксплуатации.

Элементы мясорубкиНа заметку! Большинство современных моделей оснащается реверсом, с помощью которого устраняется намотка жил и волокон мяса на шнек.

Приспособления и насадки

Большинство современных моделей оснащаются дополнительными насадками и приспособлениями, позволяющими превратить бытовую электрическую мясорубку в соковыжималку, шинковку, устройство для изготовления домашних колбас, печенья, лапши и пр.:

Для отжима сока. Данное приспособление может иметь два исполнения:
- в виде конусной решетки. Шнек продавливает продукт через решетку вместе с мякотью. Отжатый жмых удаляется из торцевой части насадки посредством вращения шнекового вала;
- в виде цилиндрической терки, о которую продукт перетирается без остатка;
Для шинковки. Данное приспособление заменяет собой механизм для перемалывания продуктов. Состоит из корпуса (чаще пластикового) с набором конусных терок различной конфигурации, которые фиксируются на хвостовике силового привода устройства;

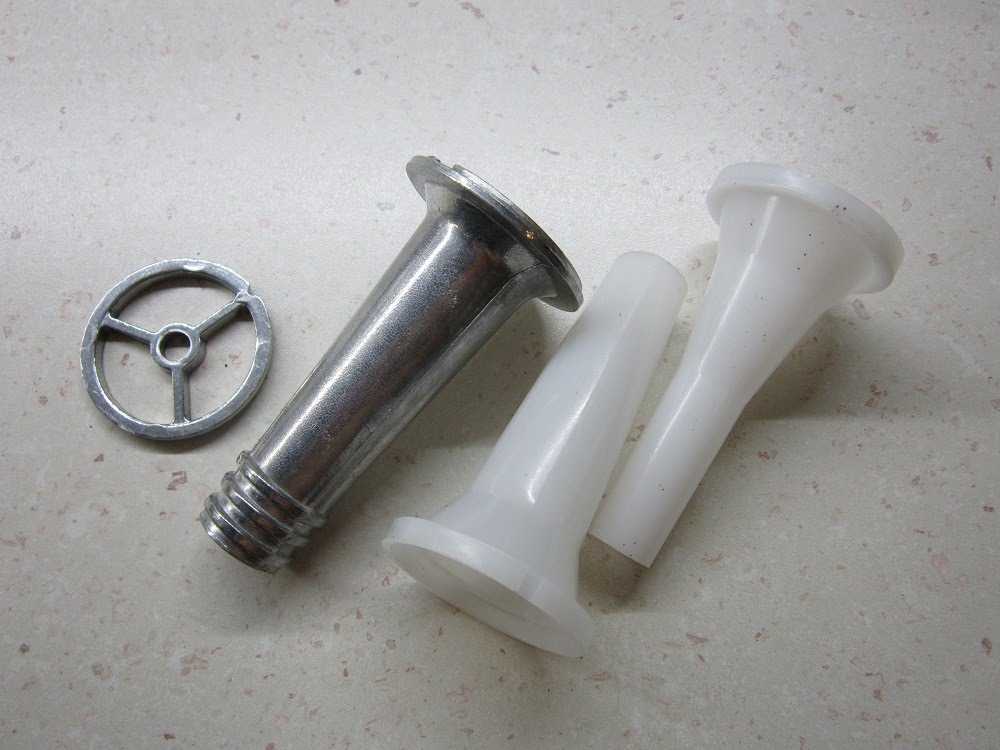

Для колбас. Насадка для колбас представляет собой пластиковую воронку, которая крепится на конструкции с помощью накидной гайки вместо ножа и решетки. Шнек мясорубки выполняет функцию толкателя фарша;
Для печенья. Насадки различной формы помогают формовать из теста заготовки самой разнообразной формы для домашнего печенья, которое невозможно приобрести в магазинах;
Для лапши и макаронных изделий. Насадка в виде пластикового диска, с отверстиями различной конфигурации, позволяющая изготавливать в домашних условиях макаронные изделия и лапшу.

Основные показатели качества электромясорубок

На что сразу стоит обратить внимание при выборе электрической мясорубки, так это ее мощность, именно она является главным показателем возможностей электромясорубки, ведь если мощности окажется недостаточно, машина станет совершенно бесполезной на кухне. Отличным показателем мощности является значение от 800 Вт, оптимальным — 500-600 Вт, однако есть мини модели с мощностью 200-400 Вт

Второй важный параметр при выборе — материал, из которого изготовлен прибор. В целом нет ничего плохого, когда для этого используется специальный пищевой пластик, который выдерживает нагрузки, передающиеся на корпус.

Такие внутренние детали как решетки, ножи, шнек, обязательно должны быть сделаны из металла, поскольку они берут на себя все нагрузки при работе прибора. Шнек является основной деталью формы спирали, на него крепятся насадки и ножи. При вращении шнек также двигает мясо от входной горловины к выходному отверстию прибора. Бывает, что электрические мясорубки обладают двумя шнеками: пластиковым для фруктов и ягод и металлическим для мяса, например модель Tefal ME7011. Мясорубка, корпус которой полностью выполнен из металла, будет более устойчивой, однако и прибавит в своей массе.

Не менее важными детали, чем шнек, являются ножи. Ножи должны быть сделаны из хорошей стали, также периодически они поддаются заточке, и именно от качества стали будет зависеть частота этого процесса. Однако существуют модели мясорубок, которым нет необходимости осуществлять заточку ножей, они либо изготовлены из высококачественной стали, либо являются самозатачивающимися.

Реверс или обратная прокрутка, то есть вращение шнека в обратном направлении. Используется в тех случаях, если у вас застряла жила, тогда с помощью реверса шнек вернет ее к входному отверстию. Если такой функции у электромясорубки нет, то придется это все делать вручную, разбирая прибор.

Защита мотора может быть представлена в виде автоматического прерывателя цепи или электрического предохранителя, или же в виде механической блокировки. Однако оба вида защиты предназначены для того, чтоб уберечь мотор от перегрузок и перегрева.

Еще одним показателем качества электромясорубок является редуктор. В редукторе для удешевления конструкции в последнее время применяют пластиковые шестерни, они менее надежны чем металлические и подходят там где нет больших нагрузок, либо ресурс прибора становится в 2 меньше. Благо импортные производители предлагают редукторы в сборе которые возможно заменить в домашних условиях или в спец мастерской по ремонту бытовых приборов.

электромясорубка неисправность диагностика

Рисунок 8 — Металлическая шестерня редуктора электромясорубки

Рисунок 9 — Пластиковые шестерни фирмы Bosh

Что такое электромясорубка и зачем она нужна – известно каждому. Этот кухонный прибор прочно обосновался на многих кухнях – приемлемая цена и несравнимая с ручной мясорубкой производительность привела к тому, что электрические мясорубки повсеместно вытесняют ручные. Но многие даже не догадываются, что электромясорубкой можно не только крутить фарш, но и выжимать сок, шинковать овощи, нарезать печенье и набивать колбасы – для всего этого существуют дополнительные насадки.

И, прежде чем идти в магазин за мясорубкой, нелишним будет разобраться не только в том, какие параметры отвечают за качественное приготовление фарша, но и какие дополнительные возможности в ней скрываются.

Правила эксплуатации

Перед началом работы следует ознакомиться с правилами эксплуатации:

Перед фаршировкой мясо следует нарезать маленькими дольками, чтобы они беспрепятственно входили в мясоприёмник.
Даже если написано, что мясорубка может справиться с небольшими костями и хрящами, всё равно их лучше не стараться перемалывать, так как прибор в этом случае начинает работать на износ. Что приводит к слишком быстрому выходу из строя.
Все элементы нужно после каждого использования мясорубки тщательно мыть. Для этого следует конструкцию разбирать, без этого нельзя очистить все внутренние элементы. Помните, что накидная гайка также нередко нуждается в чистке, а не только шнек, нож и решётка.
Ножи следует своевременно затачивать. То, что они самозатачиваются, не значит, что этого не нужно делать. Самозатачивание продлевает время, которое нож работает без заточки, но не избавляет от этой необходимости.
Нельзя засовывать руку в мясоприёмник и пытаться достать оттуда кость или большой кусок мяса в тот момент, когда прибор работает. Нельзя опускать мясо на шнеки пальцами, для этого специально сделан толкатель.
Мясо проходит через решётку при высоком давлении, то есть оно выталкивается сквозь отверстия новыми порциями продукта. Поэтому после использования на ноже и цилиндре всегда остаётся несколько грамм фарша. Его нужно удалять после каждого использования.
Перед использованием рекомендуется протереть растительным маслом шнек, нож и решётку со стороны ножа. Это снизит трение, сэкономит энергию, ускорит прохождение мяса и повысит производительность.

Также читайте: Как очистить мясорубку после посудомоечной машины?

Конструкция и устройство

Устройство электромясорубки

Устройство классической электрической мясорубки можно представить в виде трех модулей:

Силовой привод;
Механизм обработки продукта;
Блок управления двигателем.

Устройство электромясорубки

Основные детали

В конструкцию электрической мясорубки входят следующие элементы:

Электрический двигатель с редуктором, которые являются силовой частью устройства;
Шнековый вал, выполненный в виде спирали с посадочным местом для установки ножа и дополнительных насадок. Основной элемент мясорубки, обеспечивающий прохождение продукта от приемника до решетки. Изготавливается из прочного металла или сплавов;
Режущая часть — ножи, выполненные из кованной высококачественной стали. Назначение — измельчение продуктов перед прохождением решетки. Некоторые модели оснащаются опцией самозатачивания;
Решетки, которые формируют необходимую консистенцию продукта. Выполнены в виде перфорированного стального диска. В стандартном комплекте поставляется три решетки с отверстиями разного диаметра;
Прижим (накатная гайка), необходимый для фиксации режущей части и решетки в нужном положении;
Лоток (чаша). Может быть выполнен из пищевого пластика или металла. Применяется для удобной загрузки продукта в приемник;
Пластиковый толкатель — обеспечивает безопасность при эксплуатации.

Элементы мясорубки

На заметку! Большинство современных моделей оснащается реверсом, с помощью которого устраняется намотка жил и волокон мяса на шнек.

Приспособления и насадки

Для отжима сока. Данное приспособление может иметь два исполнения:
- в виде конусной решетки. Шнек продавливает продукт через решетку вместе с мякотью. Отжатый жмых удаляется из торцевой части насадки посредством вращения шнекового вала;
- в виде цилиндрической терки, о которую продукт перетирается без остатка;
Для шинковки. Данное приспособление заменяет собой механизм для перемалывания продуктов. Состоит из корпуса (чаще пластикового) с набором конусных терок различной конфигурации, которые фиксируются на хвостовике силового привода устройства;
Для колбас. Насадка для колбас представляет собой пластиковую воронку, которая крепится на конструкции с помощью накидной гайки вместо ножа и решетки. Шнек мясорубки выполняет функцию толкателя фарша;
Для печенья. Насадки различной формы помогают формовать из теста заготовки самой разнообразной формы для домашнего печенья, которое невозможно приобрести в магазинах;
Для лапши и макаронных изделий. Насадка в виде пластикового диска, с отверстиями различной конфигурации, позволяющая изготавливать в домашних условиях макаронные изделия и лапшу.

Насадка для сока
Насадки для шинковки
Насадки для колбас Принцип действия электрической мясорубки прост и понятен каждому, кто хоть раз пользовался ее механическим аналогом.

Кнопкой включения запускается двигатель, который приводит во вращение шнековый вал. В приемный лоток закладываются порционно нарезанные продукты, предназначенные для переработки. Попадая из горловины мясоприемника на витки вращающегося шнека, продукты перемещаются к ножу, насаженному на торцевую часть вала. Вращаясь вместе с валом, нож плотно прилегает к неподвижно закрепленной решетке, за счет чего продукты измельчаются и проталкиваются шнеком через отверстия решетки.

Причины для выбора механических моделей

Невысокая цена (в разы меньше, чем цены на электрические) часто решает вопрос: мясорубка ручная или электрическая будет помощницей на кухне.
Бытует мнение, что фарш, перемолотый вручную, намного вкуснее прокрученного с помощью электрической машины. Конечно, на вкус и цвет товарищей нет, но мнение распространено.
Независимость от электричества. Это позволяет ручному устройству работать практически всегда и везде, например, на даче, в условиях отключения электричества.
Прочность. У механической мясорубки просто отсутствуют детали, которые могут быстро выйти из строя (речь идет об агрегатах, сделанных из качественных материалов). Нет мотора, который сгорит, недолговечных пластиковых деталей (за исключением современных импортных моделей). Тупятся ножи, но их легко наточить самостоятельно.
Компактный размер. Конечно, большое количество мяса быстрее и проще перекрутить на электрической мясорубке. Но если такой потребности нет, то нет и смысла загромождать кухонное пространство дополнительной бытовой техникой. Особенно это актуально для маленьких кухонь.
Механические ручные мясорубки бесшумны. Конечно, несколько минут, пока работает громкая электромясорубка, можно и потерпеть. Но если в доме есть маленькие дети или больные люди, которых нельзя тревожить, бесшумный агрегат станет настоящим спасением.
Простота использования. Молодым людям это покажется смешным, но не каждый человек в возрасте захочет осваивать новый прибор с кнопками, когда вручную так удобно и просто.
Ностальгия по советскому детству или юности – тоже веская причина для выбора ручного агрегата. Среди хозяек, выросших в советское время, бытует мнение, что механическая мясорубка – лучшая, и только с ее помощью можно испечь песочное печенье «Хризантемы».
