Как добавить розетку в квартире самостоятельно

Как поменять одинарную розетку на двойную

Процесс замены одинарной розетки на практике оказывается совсем несложной задачей. Попробуем ее усложнить и установить на место одинарной розетки двойную. Часто это бывает очень оправдано, так как количество электрических приборов в каждой квартире растет в геометрической прогрессии

При этом большинство электроустройств имеют так называемые евровилки, которые не подходят под старые розетки советского образца.
При необходимости обращаем внимание на видео, подробно объясняющее, как поменять одинарную розетку в квартире на двойную.
Для начала предстоит расширить отверстие в стене под новую, более широкую коробку розетки, иными словами, придется долбать стену.
Если вы обнаружили в стене 2 кабеля, в каждом из которых по 3 провода, то выполните следующие действия:раскрутите пары проводов при помощи плоскогубцев;
проделайте 2 отверстия в новом подрозетнике, поместите в них специальные прокладки и протяните через них кабеля с проводами;
соедините пары проводов вместе: 2 фазных провода, 2 нулевых провода и 2 заземленных провода;
каждую пару присоедините к соответствующим им клеммам розетки, обращая внимание на обозначения клемм: L — фазный, N — нулевой, E – заземленный.
Если имеется 1 кабель с 3 проводами, тогда в корпусе розетки пробейте 1 отверстие, через которое пропустите провода. Присоедините соответствующие провода к клеммам розетки.
Остается только зафиксировать и закрепить розетку в стене.
Если вы сумели самостоятельно провести замену одинарной розетки на двойную, то у вас уже не возникнет вопроса, как поменять двойную розетку на аналогичную новую в случае необходимости либо выхода из строя старой.

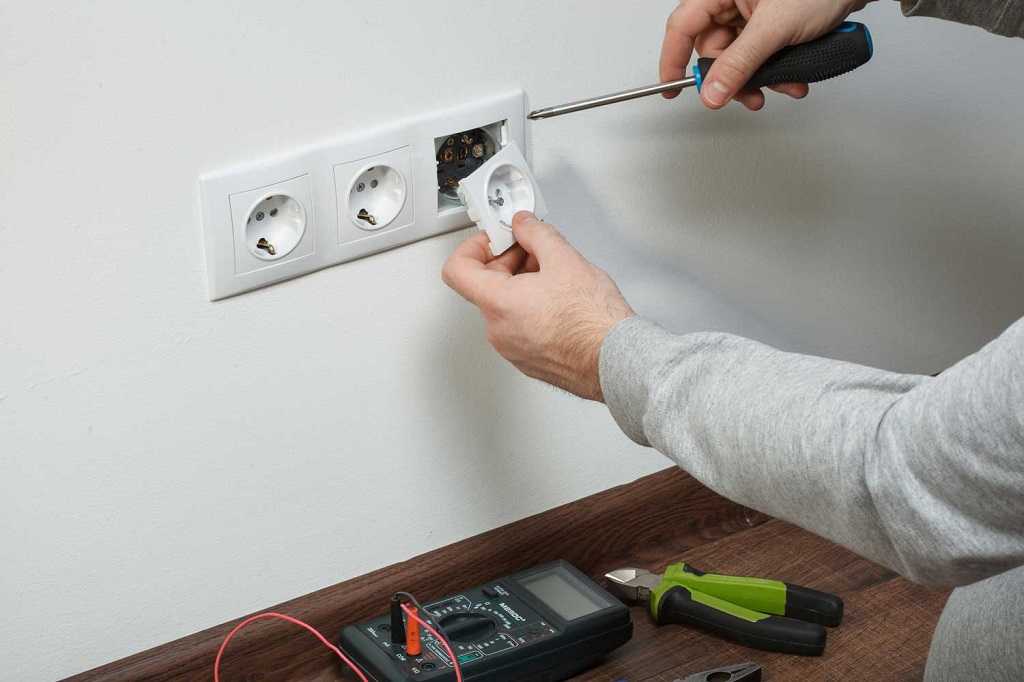

Как поменять дома тройную розетку

Иногда выходом из ситуации с большим количеством подключенных электрических устройств одновременно становится установка тройной розетки. Она может быть вмонтирована в 1 большое отверстие в стене, а может состоять из 3 отдельных розеток, расположенных рядом и спрятанных под 1 крышкой.
Этот способ заслуживает большего доверия, чем использование тройников и двойников, которые могут привести к короткому замыканию.
Если у вас стена из гипсокартона, то проделать в ней еще 2 дополнительных гнезда для отдельных розеток не составит большого труда

Но если предстоит иметь дело с бетоном или кирпичом, то лучше установить блок из 3 розеток в 1 увеличенное отверстие в стене.
Покупая тройную розетку, стоит обратить внимание на ее качество. Хорошо, когда все контакты выполнены из латуни, а наружная панель изготовлена из специальной пластмассы, устойчивой к возгоранию.
Подключение тройной розетки аналогично процессу подключения двойной розетки

Ее легко можно установить на месте старой одинарной розетки. В случае монтажа тройной розетки на новом месте, придется потрудиться более объемно.

Чтобы разобраться, как поменять розетку в квартире самому, нужно проделать совсем небольшую работу по поиску нужной информации и не бояться применять новые знания на практике. Тогда ваш дом будет тем местом, где комфортно находиться и наслаждаться теплом и уютом.

Способы подключения

Можно соединять розетки последовательно, параллельно или кольцом. Чтобы достичь оптимального соотношения цены и качества, применяют разные методы соединения, учитывая мощность тип электроприборов.

Выбор конкретного способа зависит от финансовых возможностей. Лучше не экономить на элементах сети, услугах профессионалов. Пусть в квартире, доме или на даче не будет мебели, но проводка должна быть качественной.

Параллельное соединение

Суть метода: к каждой точке доступа проведен отдельный провод. Как правило, его подводят от распределительного щитка комнаты, но для особо мощных приборов лучше присоединить точку доступа электричества напрямую к щитку.

Преимущества:

параллельное подключение розеток предполагает, что при выходе из строя одного из элементов сети остальные будут работать дальше, так как не зависят от него. Данный способ позволяет питать самые мощные приборы, тогда как последовательное соединение розеток создает ограничение по нагрузке на каждую точку блока.

Недостатки метода:

Затраты выше. В небольшой квартире это не сильно отражается на бюджете, а при создании сети крупного дома параллельное соединение розеток ощутимо повышает стоимость проекта. Стоит учитывать не только цену самих кабелей, но и стоимость работы электриков.
Перегорание центрального контакта, который подводится к распределительной коробке, выведет из строя все подсоединенные розетки.

При использовании параллельного метода желательно не допускать соединение проводов, каждая линия должна быть цельным кабелем. Если технически это невозможно, стоит использовать специальные перемычки.

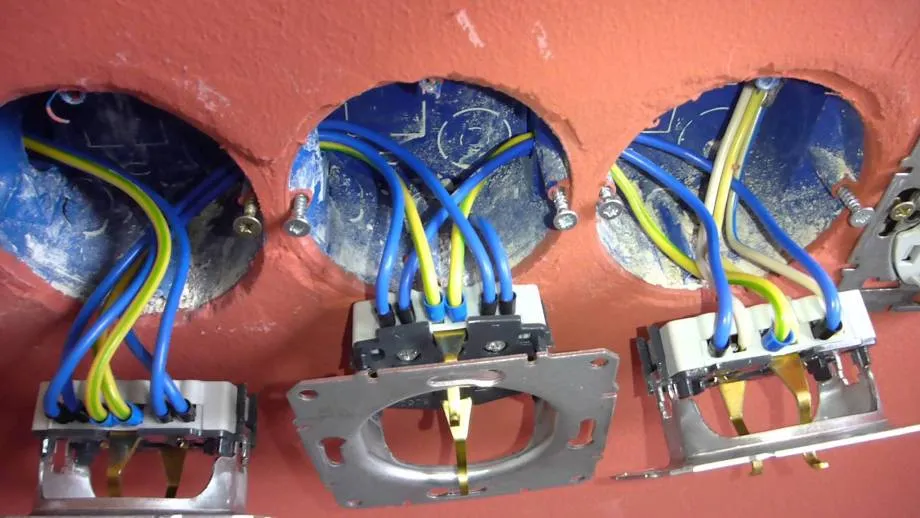

Шлейфовое соединение

Суть метода: соединение двух розеток и более между собой. К первой точке прокладывается провод от щитка или распределительной коробки, а от её контактов устанавливается перемычка на контакты второй и так до последнего устройства. Способ применяется для установки блоков розеток, перемещения точки доступа к сети в другое место.

Преимущество метода – небольшой расход провода. Подключение розеток шлейфом занимает у специалистов меньше времени. Недостатки способа:

Правилами безопасности запрещено подключение к электрической розетке, подведенной подобным способ, мощных устройств. Их длительная работа приведет к перегреву проводов. Если установлена качественная автоматика, на объекте просто пропадет электричество. В противном случае возникнет пожар.
Опытные электрики говорят, что соединение розеток шлейфом — одна из самых сложных задач, которая может встретиться при создании домашней проводки. Работа требует аккуратности и четкого понимания того, что вы делаете.

Соединять розетки шлейфом стоит в случаях, когда нужно создать розеточный блок для маломощных устройств: осветительных приборов, телевизора, зарядки для ноутбука и пр.

Кольцевое соединение

Суть метода: от главного щитка прокладывается основной кабель по всей квартире и возвращается обратно — создается кольцо. От этой магистрали создаются ответвления к распределительным коробкам. От них также делаются кольца, уже в отдельных комнатах, к которым подключаются розетки. Для России такая схема непривычна, используется редко

Преимущество метода в том, что если провод перегорает, сеть все рано работает, ток поступает с другой стороны. Но расход кабеля в такой схеме — самый высокий.

Комбинирование методов

В чистом виде параллельное или последовательное соединение используют редко. Незачем в квартире или на территории дачного домика всюду создавать точки доступа, способные вынести высокие нагрузки. Такие траты рациональны только в случае, если владельцу вдруг захочется поменять ванную с гостиной местами.

Суть способа: основной кабель подключается к распределительной коробке комнаты. От неё к самой крайней точке доступа подводится кабель, а от этой точки доступа — провод к остальным приборам.

Преимущества метода:

повышает надежность системы, в которой используются шлейфовые соединения;
экономия проводника.

Недостаток метода в большом количестве перемычек, скруток проводов. Нужно тщательно рассчитывать проводку, чтобы знать, какие приборы можно подключать в комнате, а какие не стоит.

Последовательность установки двойной розетки

Для работы с электричеством необходимо использовать инструменты с изоляцией, защищающей от напряжения 1000 В. Под ноги целесообразно положить резиновый коврик с таким же уровнем защиты. Перед отключением электричества следует проверить его наличие на проводах, проходящих в стенах. Это нужно для того, чтобы не делать ненужную работу на неисправной линии.

Далее приведен пошаговый алгоритм установки двойной розетки.

Демонтаж старого устройства

Снятие бывшей в употреблении розетки проводится в такой последовательности:

Старое изделие выбрасывается или пускается на запчасти.

Новый подрозетник

Если подрозетник проржавел или деформирован, его следует заменить.

Продолжать работу можно, когда раствор полностью затвердеет.

Подготовка к подключению

Перед тем как подсоединить корпус к линии, необходимо выровнять стену и сточить выступающие фрагменты монтажной коробки. Затем нужно обрезать изношенные участки жил, снять изоляцию с концов проводов. Если они медные, необходимо их пропаять. Алюминиевые жилы обрабатываются контактной пастой, которая снимает оксидную пленку с алюминия и в дальнейшем защищает от повторного окисления

Как подключить провода

Перед подключением проводов их концам нужно придать такую форму, чтобы они свободно входили в контактные отверстия.

Схема соединения следующая:

Установка изделия

Корпус изделия аккуратно вставляется в монтажную коробку и прихватывается к ней саморезами. После этого механизм выравнивается, саморезы затягиваются. Проводится затягивание болтов регулирующих положение лапок. Заключительным этапом является установка крышки. После этого можно подавать напряжение и пользоваться новой розеткой.

Источник

Подключение кабеля

К существующей розетке подключаются так:

конец нового кабеля подрезают до удобной длины;
освобождают концы жил от изоляции на длину 1 см. Существует специальный инструмент для этой операции — стриппер (он же кримпер), исключающий возможность повреждения жилы. За его отсутствием, изоляцию аккуратно срезают обычным ножом, стараясь не повредить жилу;
оголенные концы жил сгибают в петли и слегка сдавливают плоскогубцами;
отжав распорные усики, извлекают внутреннюю часть розетки и ослабляют винты на клеммах фазы и нуля. Заземляющий проводник откручивают полностью;
силовые жилы нового кабеля вводят в клеммы и затягивают винты. Теперь в каждой клемме по две жилы — от питающего кабеля и от перемычки для новой розетки. Цвета изоляции на жилах в каждой клемме совпадают.

Заземление подключают иначе. Для него соединение шлейфом недопустимо из-за низкой надежности: при отгорании контакта в одной из розеток, все последующие останутся без заземления. Согласно ПУЭ, положено соблюсти неразрывность проводника, выполнив ответвление для каждой розетки.

Поступают так:

на открученную жилу заземления питающего кабеля надевают опрессовочную гильзу и заводят в нее еще две жилы: от кабеля-перемычки и короткий отрезок — ответвление для существующей розетки;
опрессовывают гильзу пресс-клещами;
надевают на нее термоусадочную трубку и нагревают последнюю термофеном или зажигалкой (изоляция);
прикручивают ответвление к контакту заземления существующей розетки.

Аналогично поступают при подключении каждой последующей розетки шлейфа. Существующую розетку собирают

Важно убедиться, что ограничитель на ее внутренней части (прямоугольная металлическая пластина) не передавливает провод-перемычку. Если это обнаружилось, для провода делают вырез в подрозетнике, а при необходимости углубляют отверстие в стене

Виды двойных розеток. Основные виды двойных розеток

Любые типы электрических розеток в том числе и юсб предназначены для включения в сеть различных приборов. Конструкция включает в себя основную или рабочую часть с контактной группой, и крышку, предохраняющую внутренний механизм от внешних воздействий.

Нередко возникает проблема в связи с невозможностью подключения дополнительного устройства из-за отсутствия свободных розеток. Поэтому у владельцев квартир все большую популярность приобретает двойная розетка, установленная в один подрозетник. Практически все модели оборудуются контактами для подключения заземляющего провода.Соединенные двойные розетки представляются в виде отдельных устройств, установленных на близком расстоянии друг от друга. Однако, как показывает практика, данный вариант не отличается эстетичностью и требует дополнительного сверления стены под еще один подрозетник.

Более удобным считается моноблок, выполненный в виде двойной розетки. Он может устанавливаться на старое место с обязательной заменой имеющейся монтажной коробки и не вызывает значительных разрушений внутренней отделки. В таких моноблоках мощность электрического тока разделяется на две части, и это является их недостатком, особенно заметным при одновременном подключении бытовых приборов.

В зависимости от модификации, моноблоки с двойными розетками разделяются на следующие типы:

Закрытые и открытые. В закрытом варианте отверстия под вилку защищены шторками. Такие розетки применяются в помещениях, где возможно нахождение маленьких детей. Для срабатывания шторок требуется одновременное нажатие на них. Поэтому, если ребенок захочет засунуть в отверстие какой-то предмет, ничего страшного не произойдет. 2-й вариант представляет собой стандартную конструкцию с открытыми контактами.
С заземлением или без него. В первом случае розетки оборудуются контактами для подключения заземляющего провода. Таким образом, обеспечивается дополнительная защита от токовых утечек на корпус прибора.
Розетки с дополнительной защитой от действия влаги и с возможностью установки на улице. Влагозащищенные приборы имеют класс защиты IP44, а предназначенные для улицы – IP55.

Изделия могут быть дополнительно промаркированы. Например, буквенное обозначение А указывает на двойную розетку производства США, буква В указывает на контакт заземления.

Выбор способа монтажа проводки

Работы проводятся по одному принципу

Толщина кабеля. Сечение дочернего совпадает с родительским.
Дизайн. Не влияет на функционал, подбирается к интерьеру, зависит от пожеланий хозяина.
Система подключения контактов. Зависит от того, сколько контактов расположено на бытовом приборе — два или три.
1. В первом случае ноль и фаза присоединяются к разным контактам.
2. При использовании трёх проводков — фаза, ноль и заземление, которое прикрепляют к крепёжному винту, расположенному на корпусе устройства, предварительно сняв с него крышку.
Заземление. При его наличии в первой розетке монтируют и на последующих, учитывая требования ПЭУ, где указано об использовании цельного кабеля.

Скрытая

В стене прорезают канавки — штробы, в них укладывают кабель.
Замазывают цементным или гипсовым раствором.
Затем переходят к отделочным работам.

Внимание
Чтобы провести розетку от имеющейся, выясняют, возможно ли вырезать штробу, канавку, высверлить выемку под подрозетник, а только потом приступают к подключению.

Порядок монтажа

План работ

Отключить электричество, обесточить помещение, где проводятся ремонтные работы. Тестером убедиться, что всё сделано правильно.
Снять крышку с основной розетки.
Извлечь прибор, ослабив удерживающие контакты.
Подсоединить кабель к новой точке.
Убедиться, что кабель не передавлен ограничителем, при необходимости отколоть кусочек стены или подрозетника, подогнав под размер провода.
Установить розетку на место.
Просверлить отверстие в декоративной крышке для кабеля.
Прикрутить крышку.

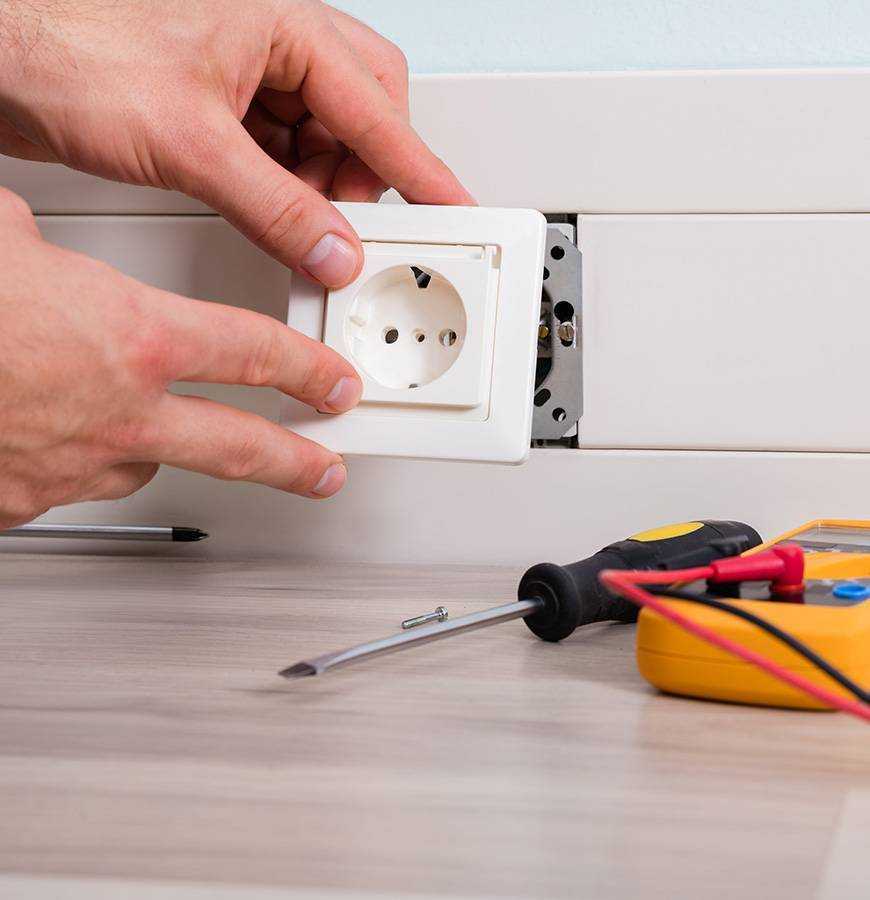

Проводку спустить вниз к плинтусу, провести к нужной точке, прикрепляя к стене скобами на расстоянии 30–40 см друг от друга.

Варианты скрытия

При наружном способе её прикручивают к плинтусу или оставляют в виде переноски. Провод прячут в кабель-канал, приклеенный к стене или прикреплённый между крышкой розетки и плинтусом.
Кабель, установленный на длительный срок, скрывают под слоем штукатурки. Для этого проделывают бороздку, прокладывают проводку, затем замазывают штукатуркой.
Если стена оклеена обоями, их разрезают по линии укладки кабеля, предварительно намочив. Затем аккуратно, чтобы не порвать, разводят края обоев в стороны, делают бороздку для кабеля. После закладки также замазывают раствором цемента, обои приклеивают обратно.

Сборка розетки с четырьмя проводами и для чего они нужны

Итак, у вас что-то случилось, пришлось разбирать и собирать розетку. При сборке вы столкнулись с проблемой – в розетке 4 провода. «Что это, зачем и какие провода подключать?» – наверное, эти вопросы вы сначала себе задали. Давайте разбираться, для начала – для чего в розетке 4 провода.

Современные розетки устроены системой, то бишь электричество идёт от источника к одной розетки, от розетки к другой, от той к третьей и так дальше.

Благодаря этому решению в доме используется меньшее количество проводов, чем если бы при подключении напрямую от источника питания к розетке.

Таким образом от источника питания идёт два провода – фаза и ноль, два других провода идёт к другой розетке и передают на неё электричество.

Разобраться какие провода подключать весьма просто.

Для этого вам понадобится индикатор напряжения. При включённом питании проверяем индикатором все четыре провода, лишь на один, из которых сработает индикатор.

После отключите питание и подключите провод фазы к розетке через клеммы. Методом подбора нужно будет выбрать провод нуля.

Не подключайте провода при включённом питании, это опасно. Всегда перед подключением провода выключайте питание.

Ну а дальше просто подключите оставшиеся провода – к каждому проводу пару.

В случае если у вас нет индикатора напряжения, то придётся самостоятельно подобрать провод фазы и нуля, после чего всё также подключить вторую пару.

Рекомендую следующее видео, где автор рассказывает и наглядно показывает, как правильно подключать провода в розетке:

Процесс установки

Перед работами, связанными с электричеством, питание отключается

Подготовительные работы

Разбирают розетку, открутив крышку.
Подрозетник также снимают, получают доступ к клеммам, к которым крепят провода.
При наружном способе установки на бетонную стену нужно заранее просверлить в местах расположения креплений отверстия для подрозетника, чтобы иметь возможность воспользоваться пластиковыми дюбелями. Для деревянной основы подойдут саморезы.
Скрытый способ осложнён высверливанием отверстия под подрозеточную коробку. Для этого используют зубило с молотком, ударную дрель, перфоратор с корончатым сверлом по бетону.
- Сверлом вырезается круглое отверстие, другими инструментами доводится паз до нужного размера.
- Перфоратором или дрелью делается канавка, закладывается провод, который прячется под штукатурку.

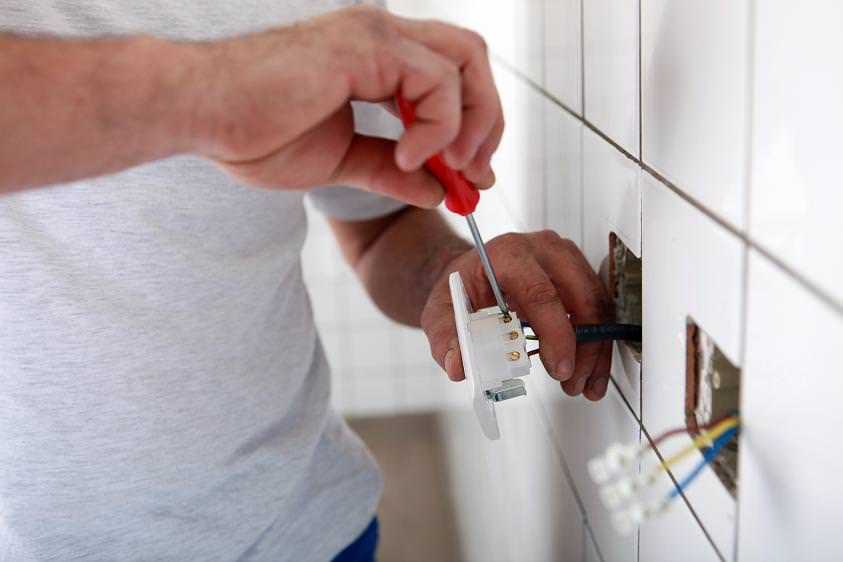

Подсоединение кабеля

С устройства снимают крышку, обнажив внутреннюю часть, где расположены клеммы. Убирают гибкую изоляцию, скрывающую три части провода: фазу, землю и ноль. Разводят в стороны для удобства монтажа. При работе со скрытой проводкой оставляют 20-сантиметровый запас.
Зачищают все три провода от изоляции примерно на один сантиметр аккуратно, не повреждая жилу.
Формируют петли, расплющивают пассатижами, чтобы обеспечить оптимальный контакт.
Затем, протянув под винтами, прижимают к клеммам с усилием для лучшей фиксации оголённых контактов.
Придерживаются цветовой маркировки: жёлтый проводок соответствует заземлению, два остальных — фаза и ноль.
Прибор собирают, прикрутив внутреннюю часть к рабочей части.

Подключение кабеля

Кабель зачищается, формируются две петли, расплющиваются, надёжно фиксируются клеммами.
Провода заводят согласно цветовой маркировке.
Затем прикручивают корпус на место.

На нашем сайте в также можете узнать об особенностях установки розеток с USB и Wi-Fi.

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

Преимущества:

Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
Для монтажа не нужны такие инструменты как штроборез или перфоратор.
В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Недостатки:

Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Скрытая проводка – плюсы и минусы

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Преимущества:

Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Недостатки:

Для монтажа надо резать стены.
Тяжело выполнять ремонтные работы.
Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

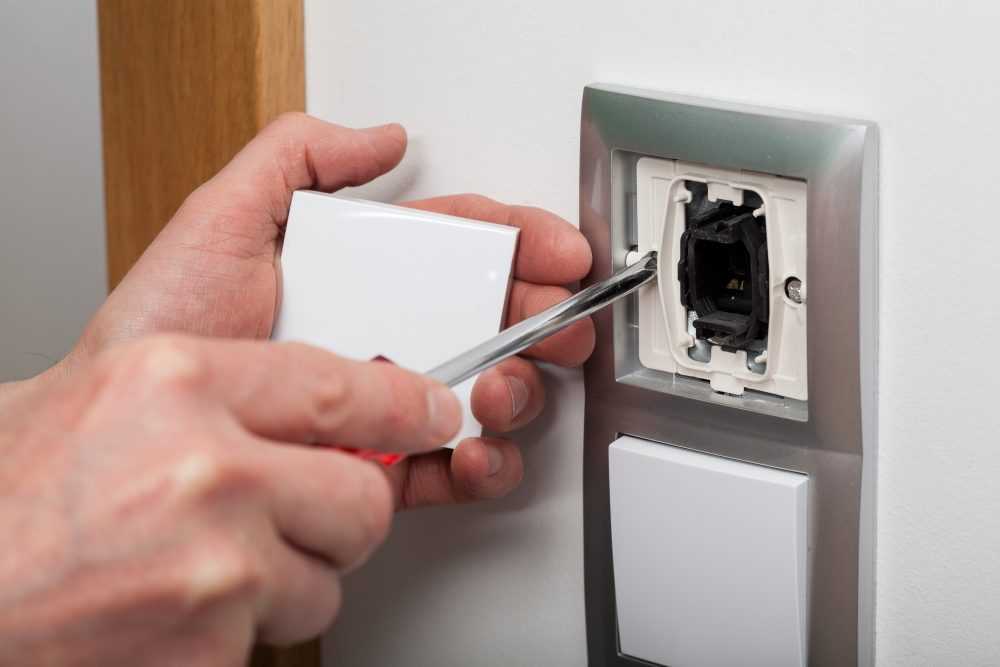

Инструкция по демонтажу розетки

Снятие защитной крышки электрооборудования. Для этого нужно взять отвертку крестцовую или плоскую. Шуруп, как правило, всегда один и расположен он между двух отверстий для подачи электричества. Если розетка двойная, то и винта два, откручиваем оба. Аккуратно снимаем панель.

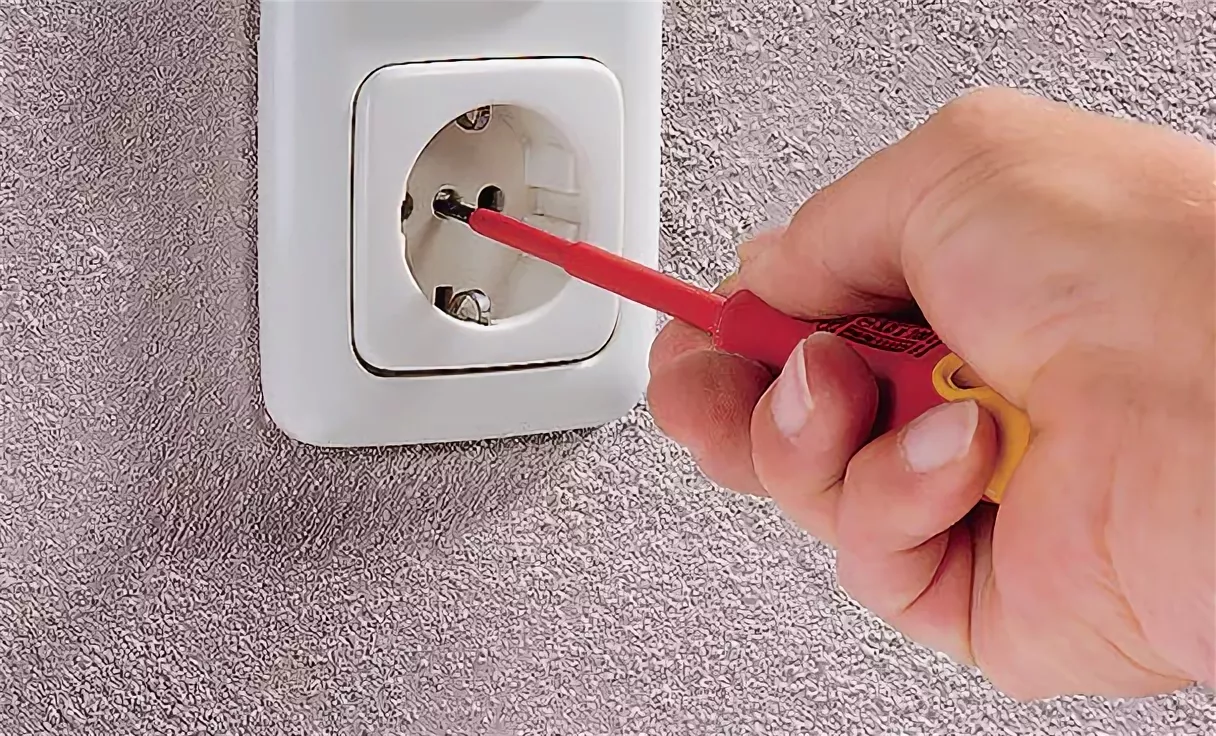

Следующий этап – это проверка наличия напряжения. Существует 2 вида провода: контактный и нулевой. Поочередно подсоединяем фазу к каждому из них. После полной уверенности в отсутствии напряжения, можно продолжать работу.
Демонтаж механизма. Вне зависимости от того, какая розетка снаружи, на внутреннем оборудовании с 2 сторон имеются 2 винта. Они держат лапки, которые соединяют две составные. Сверху и снизу находятся еще пара болтов, они фиксируют 2 провода. Поочередно откручиваем все4 болта. Их можно выкинуть, т.к. скорее всего они уже плохо прокручиваются. Для новой установки лучше купить новые винты.
В отверстии стены должно остаться 2 кабеля. Если они оголены, то необходимо обмотать их изолентой.
Последним шагом демонтажа будет проверка размера нового подрозетника. Если он не полностью входит в стену по глубине, то можно его подрезать. Этот вариант подходит для пластмассовых образцов. Если оборудование выполнено из металла, то придется углублять отверстие в стене.

Следует отметить, что при демонтаже можно обнаружить, что подрозетник отсутствует. Такие розетки часто устанавливали в старых домах, с целью экономии.

Конечно, это неправильно и не стоит повторять чужих ошибок. В этом случае не надо теряться, нужно просто аккуратно отсоединить внешнюю часть.

Выбор провода

Провод подбирают по такому принципу:

число жил. Если решено устанавливать розетку с заземляющим контактом (см. выше), ее подключают 3-жильным проводом. В противном случае применяют 2-жильный;

материал. Вообще при устройстве проводки рекомендуется применять медный кабель — марки ВВГнг (в негорючей изоляции) или NYM (импортный аналог). Медь превосходит алюминий по электропроводимости и пластичности (алюминиевая жила после нескольких сгибания обламывается). Но при шлейфовом подключении применяется провод из того же материала, какой подведен к первой розетке. Если к алюминиевой жиле непосредственно подсоединить медную, при протекании тока оба материала разрушаются из-за электрохимической реакции. Требуется специальный переходник из нейтрального сплава. Алюминиевые провода (марка АВВГ и др.) встречаются в старых домах

Потому перед монтажом важно вскрыть существующую розетку и посмотреть, чем она запитана;

сечение жил. Также подбирается соответственно проводу, подведенному к первой розетке (при использовании кабелей из того же материала)

Применять провод большего сечения нет смысла, поскольку пропускная способность «цепочки» все равно определяется возможностями самого слабого ее звена.

Для бытовых розеток минимальное рекомендуемое сечение жил составляет 2,5 мм2 (для медного провода). Такие кабели при скрытой прокладке выдерживают ток до 16 А (при открытой еще больше из-за хорошего теплоотвода), потому в розетку можно без опасений включать любой прибор, кроме особо мощных — электроплиты и проточного водонагревателя.

Если же первая розетка шлейфа запитана проводом с жилами по 1,5 мм2 (преимущественно применяется в осветительных сетях), стоит подумать о его замене. В противном случае в розетки шлейфа можно будет включать только самые маломощные приборы.
