Как работать торцовочной пилой

Простой торцовочный станок

Создать самодельный торцовочный станок по дереву можно в домашних условиях

Однако, для этого важно грамотно составить схему будущей конструкции и приобрести материалы для ее создания. Основным режущим инструментом можно взять ручную дисковую пилу

Самым элементарным вариантом сборки торцовочного инструмента для досок можно назвать установку на заводскую опору дисковой пилы шарниры. Их монтируют с одной стороны на плоскость рабочего стола. В качестве него может выступать доска ДСП или массив древесины. Далее нужно осуществить работу в такой последовательности:

• монтировать шарниры на станину
• проделать сквозное отверстие на рабочем столе для хода дисковой пилы
• монтировать вертикальную металлическую стойку с кронштейном, чтобы закрепить пружину. Стойка нужна для уменьшения усилия обратного хода режущего устройства
• укрепить пружину к стойке и пиле
• монтировать фиксатор для досок. В качестве этого можно использовать любую механическую модель, созданную из подручных материалов.

Обязательно учтите, максимальную глубину пропила древесины. Этот показатель не должен превышать толщину опорной доски. Торцовочные устройства такого типа обладают основным недостатком – присутствует ограничение по ширине обрабатываемой заготовки. Чтобы избежать этого стоит сделать оборудование с функцией протяжки.

Чтобы увеличить глубину пропила можно создать полноценную станину. Обычно ее создают из стальных уголков, а в качестве рабочего стола применяют металлический лист. О том, как работает торцовочный станок, видео расскажет более подробно.

Как выбрать торцовочную пилу

Торцовочные пилы различаются по техническим характеристикам и могут быть простого (обычного) или комбинированного типа, что несколько расширяет их функциональность.

Отличие комбинированных моделей от обычных заключается в том, что их конструкция предполагает возможность трансформации торцевой пилы в циркулярную путём выполнения несложных перемещений основных элементов пилы.

Модель «Зубр ЗПТ-255-1800» с ременной передачей и протяжкой

Кроме этого, важной функциональной особенностью является наличие протяжки, также расширяющей возможности используемого оборудования. Пила торцовочная с протяжкой

Пила торцовочная с протяжкой.

Для стационарной установки лучше использовать модели, имеющие функцию протяжки, позволяющей обрабатывать широкие деревянные заготовки.

Универсальная торцовочная пила модель «Makita Lh1040»

Советы по выбору обычных и комбинированных моделей

Для того чтобы сделать правильный выбор и учесть все нюансы, связанные с особенностями использования подобного оборудования, необходимо прислушаться к советам опытных пользователей, которые можно сформулировать следующим образом:

1. Инструмент должен соответствовать его предназначению − не стоит покупать дорогую и мощную модель, если предполагается ею пользоваться периодически и в личных целях.
2. В таком же ключе следует рассматривать и наличие дополнительных опций, увеличивающих стоимость модели, но не используемых при небольших объёмах работы.
3. Наличие средств защиты и безопасности − важный момент при выборе торцовочной пилы, т.к. при неправильном использовании можно легко получить травму, работая на подобном оборудовании.
4. В связи с тем, что мощность и вес связаны между собой напрямую, то при необходимости выполнения работ разъездного характера лучше выбрать менее мощную модель, но обладающую меньшей массой.
5. Размер пильного диска и наличие протяжки определяют технические возможности инструмента по обработке используемого материала.
6. Станина должна быть достаточно тяжёлой, чтобы зафиксировать пилу в месте выполнения работ, а поворотный стол и упоры должны обеспечивать надёжную фиксацию обрабатываемого материала.

Рекомендации по выбору торцовочных станков по дереву

Торцовочный станок по дереву марка «Makita LF 1000»

При выборе модели, предполагающей стационарную установку и работу в интенсивном режиме, следует обратить внимание на следующие моменты:

• мощность и вес в этом случае не являются основополагающими критериями выбора, а наиболее важным показателем будет скорость вращения шпинделя, от которого зависит чистота реза;
• в обязательном порядке на стационарно устанавливаемом инструменте должны быть все виды защит от токов короткого замыкания и перегрева электрического двигателя;
• размер пильного диска должен быть максимально возможным, что позволит расширить возможности устройства;
• наличие механизма протяжки необязательно, но крайне желательно, т.к. это также отражается на функциональности и производительности инструмента;
• оснащение дополнительными опциями должно только приветствоваться, т.к. это также положительным образом отражается на трудоёмкости выполняемых операций на подобном оборудовании.

Рекомендации по выбору торцовочных пил по металлу

Торцовочная пила по металлу модель «Metabo CS 23-355»

Основные критерии выбора для пил, предназначенных для резки металла, те же, что и для аналогов, предполагающих работу с деревянными заготовками, но, кроме этого, следует помнить, что:

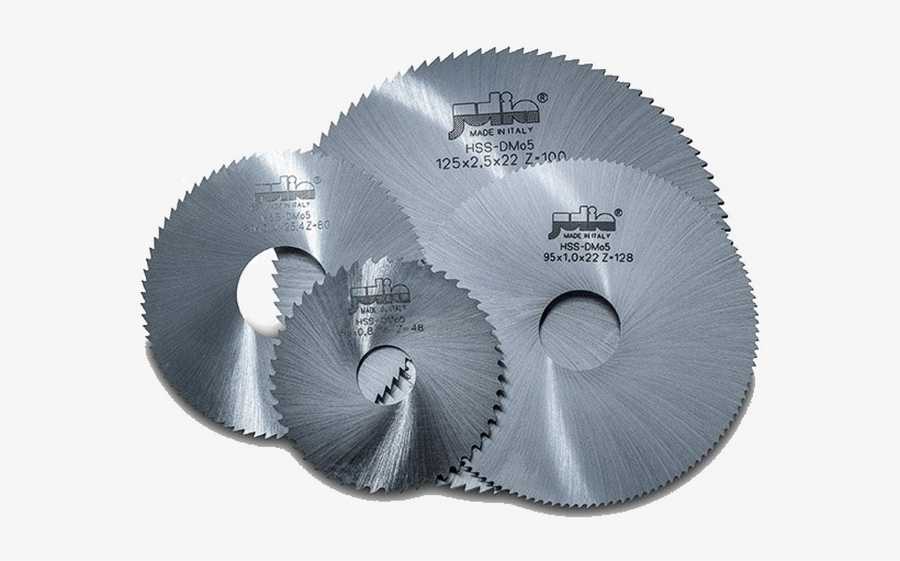

Для работы с различными видами металла используются разные типы дисков, поэтому на их назначение и размер посадочного, а также наружного диаметра следует обращать особое внимание.
Чем более широкие заготовки из металла предстоит обрабатывать, тем большего размера должен быть диаметр пильного диска.
Защитный кожух должен полностью закрывать диск во время работы.
Наличие ограничителя по глубине реза расширяет возможности станка.
Более мощный электрический двигатель обладает большей производительностью и меньше нагревается во время работы.

Инструмент для профессионалов

Цена на данные модели начинается на отметке 15 тыс. руб. Торцовочные пилы высокого класса удобны, точны и наделены расширенным функционалом.

Makita LS1216

Данная модель – тяжелый и мощный инструмент, решающий широкий спектр столярных задач. Горизонтальная регулировка до 60* и вертикальная – до 45* позволяют выполнять пропилы и срезы любой сложности. Электронный контроллер Макита адаптирует обороты мотора к прилагаемому физическому усилию. За безопасность оператора отвечает встроенный электротормоз.

Достоинства:

• Система плавного запуска двигателя.
• Точность под любыми углами наклона.
• Пропил в ширину не менее 300 мм.
• Качественный комплектный диск.

Недостатки:

Пылесборник не всегда справляется с обязанностями.

Bosch Professional GCM 12 GDL

Данная пила предназначена для профессиональных столяров. Она оборудована мощным 2 кВт мотором и 12-дюймовым распилочным диском, позволяющим вести пиление в широком диапазоне. Аккуратный и точный рез достигается за счет двухлинейного лазера.

Достоинства:

• Плавный пуск и плавное торможение диска, несмотря на высокую мощность.
• Пропиливает заготовки толщиной до 150 мм.
• Удобная ручка, благодаря которой пилу можно переносить одной рукой.
• Качественный пылесборник.

Недостатки:

• Слабая пружина поворотного фиксатора.
• Неудобная подстройка лазера.

https://youtube.com/watch?v=gTkGXkoDchA

Как же произвести распил под углом 45 градусов?

Такой угол встречается в изготовлении разных изделий. Начнем работу по отрезанию. Сначала подошва пилы смещается на девяносто градусов. В зависимости от модели, с боковой стороны на подошве имеется болт с красной ручкой, который нужно ослабить.

После чего подошва смещается на угол в сорок пять градусов и зафиксировать обратно болт. Берем в качестве заготовки кусок дсп. Фиксируем его с помощью струбцин на столешнице таким образом, чтобы та часть, которую будем отрезать, заходила за пределы стола.

После производится выставление линейки. Она обычно присутствует в комплекте с циркуляционной пилой. Пила имеет 2 отметки ноль и 45. Мы будем отрезать 30 миллиметров, для чего совмещаем тройку на линейке с отметкой сорок пять на подошве. После нужно закрутить болт, который фиксирует линейку.

Далее подошву необходимо расположить таким образом, чтобы в край заготовки уперлась линейка. Запускается пила и после ее полной раскрутки, плотно прижимая линейку к краю заготовки двигаются в направлении вперед.

Лучшие производители

Компании с мировым именем заботятся об имидже торговой марки, постоянно дорабатывают инструмент и учитывают пожелания клиентов.

Наибольшим доверием в нише производства распилочной техники пользуются бренды:

1. Bosch – концерн из Германии, первые товары которого появились в магазинах ещё в начале прошлого столетия. Станина торцовок Bosch изготавливается из сплава магния и алюминия, благодаря чему вес инструмента, как правило, не превышает 15 кг.
2. Hyundai – корейская компания, захватившая средний ценовой сегмент. При этом техника Hyundai по функционалу не уступает лидерам рынка.
3. Makita – японский производитель, начавший свою деятельность в далеком 1915 году. На текущий момент продукция Makita реализуется в 160 странах мира и имеет репутацию техники для профессионалов.
4. Hammer – чешский бренд, выпускающий электрооборудование любительского класса. От других торговых марок выгодно отличается ценой.
5. Зубр – отечественный производитель электроинструмента. Отличается неплохим сочетанием низкой цены и среднего качества.

Средний сегмент (от 4000 до 20 000 руб.)

Makita LS1040

• Кабель 3,5 м;
• Поворотная линейка на алюминиевом столе;
• Электроторможение движка;
• Пылесборная система и подключение внешнего устройства.

• Энергозатратная;
• Шумит.

Надежный инструмент весит 11 кг с диском 260 мм (4600 об/мин). Жесткая конструкция и мощный (1,65 кВт) движок помогают в продольной и поперечной резке по дереву, пластику и тонкому алюминию с глубиной 93 мм и шириной 130 мм распила. При наклоне влево можно вертикально резать при 45°. Горизонтальный поворот влево/вправо под углом 45°/52°.

ЗУБР ЗПТ-190-1200 ПЛ

• Гарантия 5 лет;
• Подключается пылесос и есть пылесборная система;
• Компактность.

• Требует настройки;
• Защита кожуха;
• Нет лазера.

Читать также: Сверла конические по металлу гост

Модель 9 кг из топа лучших имеет 1,1 кВт мощности и пильный диск 190 мм (5000 об/мин) с посадкой 20 мм. Способна распилить дерево, пластик, алюминий с глубиной 30 мм с углом наклона 45° и шириной 220 мм.Прямой угол дает 50 мм/305 мм. Годится для проф. уровня. Поворотный угол — 47°.

BOSCH PCM 8

• Встроенный яркий лазерный маркер;
• Точный рез;
• Качественно регулируется наклон;
• Подсоединяется пылесос.

• Без протяжки.
• Неудобная шкала настройки.

Торцовочно-усовочная пила 7,9 кг имеет мощность 1,2 кВт и дисковый круг 216 мм. Относится к полупрофессиональной категории. Режет алюминиевый профиль, пластик и дерево. Жесткая фиксация установки на стол, без люфта. Ширина реза 120 мм.

Выбираем торцовочную пилу грамотно

При осуществлении выбора нужного инструмента среди наиболее популярных моделей следует ожидать, что большинство из них будут одинаковы по своему функционалу в своем сегменте. Они могут иметь одну и ту же ширину упоров, размер применяемых дисков, фиксаторов регулируемых углов для разрезов/пропилов.  Таким образом, найти какую-нибудь «экзотическую» модель, например, повышенной мощности, но в которой применяется пилы малого диаметра – крайне затруднительно.

Стоит отметить, что данное оборудование является сложнотехническим, и при покупке лучше обращать внимание на модели от известных брендов. Как правило, известные марки предлагают широкий модельный ряд и вариативный ценовой диапазон, поэтому гнаться за псевдодешевизной не стоит

Глубина производимых разрезов и диаметр диска

Данный параметр является одним из главных ограничителей в работе пильного оборудования. Стандартные установки следующие (диаметр диска – глубина реза):

• 185 – 50 мм;
• 216 – 65 мм;
• 254 – 90 мм;
• 305 – 105 мм.

Допустимый наклон и спектр доступных углов

Обычно торцовочный инструмент имеет возможность наклона от 0 до 90 градусов. Стандартные фиксаторы применяются на 15, 22, 45 и 90 градусах, это самые минимальные положения, которыми должна обладать любая пила.

Предельная мощность

Мощность двигателей у пил, работающих от сети, может достигать от 1000 до 2200 Вт. Начиная от 1500 Вт, оборудование способно к работе с твердыми породами древесины и мягкими металлами.

Для аккумуляторных устройств мощность измеряется в Вольтах и их стандартное значение варьируется в более меньшем диапазоне – от 18 до 20 В.

Скоростной режим вращения диска

Он измеряется в оборотах в минуту. Чем выше данный показатель, тем ровнее получается срез. Лидером здесь являются сетевые пилы, их стандартная скорость составляет 3000 об/мин.

Торцовочная пила с протяжкой или без, что лучше?

Дополнительная опция протяжки заключается в следующем: на двух параллельно размещенных рейках монтируется пильный диск, который способен свободно по ним двигаться.

Торцовочную пилу с протяжкой используют при работе с более широкими листами, так как для них характерна достаточно высокая ширина пропила отделываемой детали. Торцовки с протяжкой, как правило, оснащены мелкими зубьями, благодаря которым они легче справляются с деталями из искусственных компонентов.

Пила торцовочная с протяжкой может иметь лазерный указатель или подсветку и некоторые другие удобные функции, а также выделяется крупными габаритными размерами и весом.

При выборе оснастки этого вида, не забудьте про следующие важные детали. Зачастую пилы с высокой мощностью имеют больший набор функций

Не забывайте обращать внимание на такой показатель, как «число оборотов холостого хода» — он отражает потенциал инструмента при обработке разных стройматериалов. Если этот показатель выше, то возможностей у торцовки больше, и даже при малой мощности высокое число оборотов даст большую производительность. Также немаловажными характеристиками пил являются: вес и габариты, диаметр пильного диска, безопасность и эргономичность. Инструмент должен быть максимально удобным в применении

Довольно тяжелое оборудование затрудняет работу и приводит к быстрой утомляемости. Для безопасной эксплуатации пилы в комплект входит защитный кожух, который закрывает острый диск

Также немаловажными характеристиками пил являются: вес и габариты, диаметр пильного диска, безопасность и эргономичность. Инструмент должен быть максимально удобным в применении. Довольно тяжелое оборудование затрудняет работу и приводит к быстрой утомляемости. Для безопасной эксплуатации пилы в комплект входит защитный кожух, который закрывает острый диск.

Пильный диск выступает режущей деталью, его основные показатели — внешний и посадочный диаметры. Внешний диаметр, как правило, должен быть не меньше 20 см, однако лучше, когда он больше. В типовых моделях он бывает 21, 25 и 30,5 см. Внутренний диаметр составляет три см. Зачастую свойства пильного диска могут отличаться. Например, диск торцовки крепится на станке, и с помощью направляющих его можно повернуть на любой нужный угол, как в горизонтальной, так и в вертикальной плоскостях. Комбинированные торцовочные пилы гарантируют фиксированное положение рабочей станины на заданное число градусов.

Ширина и глубина реза — важные показатели торцовочной электропилы. Они отражают, для каких материалов подходит выбранная пила. Выделяют бытовые и профессиональные электропилы. Глубина пропила у этих двух видов пил отличается не значительно. Главное отличие в том, что профессиональный инструмент способен обрабатывать листы намного большего размера, чем бытовой.

Все настоящие распилочные инструменты, в том числе и комбинированные торцовочные пилы, относятся к товарам высокого класса и гарантируют стопроцентную точность и надежность. Повышенный комфорт в работе помогает качественно облегчить труд и количественно повысить его производительность. Предлагаемый широкий перечень электроинструментов позволяет совершить оптимальный выбор и закупить оснастку, наиболее подходящую для ремонтных работ.

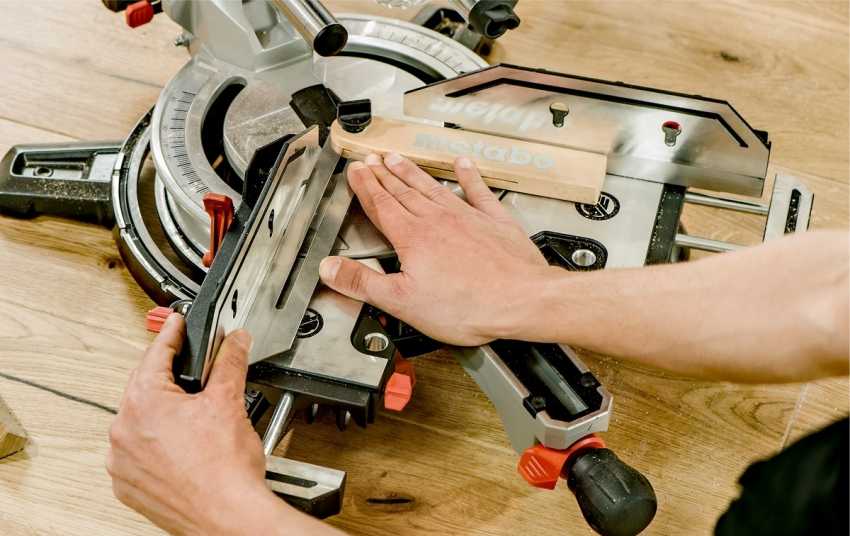

Как фиксировать заготовку

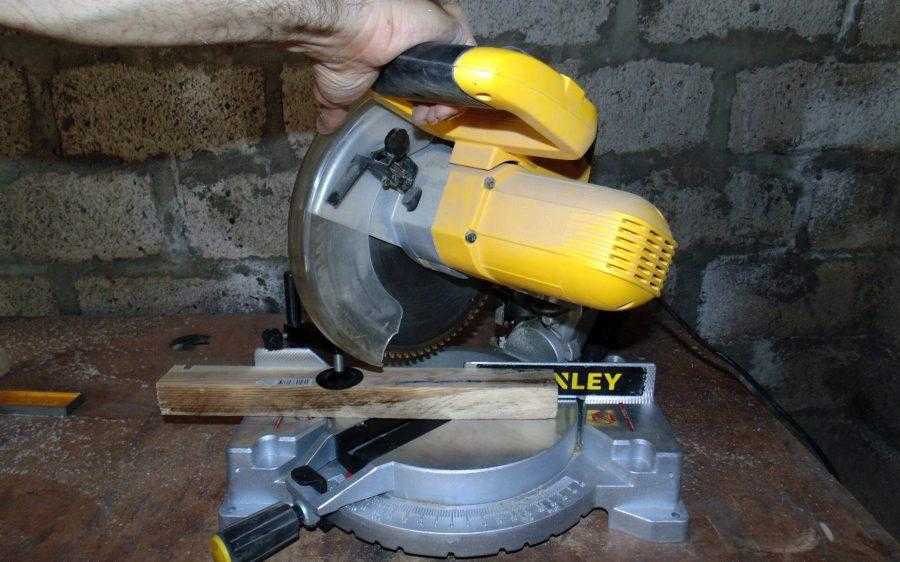

При резке под прямым углом опытные мастера придерживают обрабатываемые детали свободной рукой. Однако новичкам рекомендуется фиксировать заготовку при помощи дополнительного бруска, зажатого струбциной (обычно идет в комплекте с электроинструментом).

При этом торцовая пила способна резать дерево, ламинат, полимеры и другие материалы под любым углом, а в этом случае технология фиксации незначительно меняется:

1. При повороте платформы заготовку необходимо зафиксировать при помощи струбцины. Ведь длина распила и прилагаемое усилие в этом случае увеличивается, а это значит, что удержать рукой обрабатываемую деталь будет очень сложно.
2. При изменении угла наклона пильного диска заготовка фиксируется немного иначе. Дело в том, что струбцину в этом случае приходится убрать немного в сторону, так как она мешает наклону диска. Поэтому опытные мастера прижимают обрабатываемую деталь небольшим бруском, который закрепляется все той же струбциной.

Существуют и другие способы фиксации заготовок, но для новичков, которые еще не научились использовать торцовку, например, для красивой обработки углов, они пока не потребуются.

Как работает пила торцовочная

Торцовочная пила состоит из станины с закрепленным поворотным столом и режущего механизма с пильным диском. Направляющая, расположенная на станине, используется для фиксации заготовок. Сам стол имеет свойство вращаться до 45 градусов в каждую из сторон.

Режущий элемент изменяет свое положение непосредственно с поворотом стола, на котором расположен. Сбоку располагается сетка с обозначением градусов для регулировки нужного угла наклона. Сама режущая головка тоже имеет свойство наклоняться в стороны для получения результата наклонного реза.

Принцип работы данного инструмента основывается на вращении пильного диска, которое осуществляется при ее включении. С помощью острых зубьев, имеющих определенный вид заточки и угол их наклона, происходит распил заготовок. Выбор подходящего диска для работы с торцовочной пилой производится исходя из вида материала, с которым Вы работаете. Посмотрите как правильно выбрать пильный диск для торцевой пилы.

Механизм работы торцовочной пилы схож с работой циркулярной. Но в отличие от последней, торцевая пила имеет более совершенное строение. Благодаря поворотной станине, пильный диск можно устанавливать под любым углом, точность которого определяется с помощью встроенного транспортира. Кроме этого сам инструмент также можно вращать вокруг своей оси. Благодаря такому устройству инструмента, возможности использования торцовочной пилы значительно расширились. Узнайте больше об отличиях циркулярки и торцовочной пилы.

Торцовочная пила с протяжкой: конструктивные особенности инструмента

Торцевая пила для дерева имеет довольно простую конструкцию, в состав которой входит пильный диск, двигатель с редуктором, основание и рукоятка с кнопкой запуска. Двигатель для пилы может быть коллекторным или асинхронным. Первый вариант осуществляет большее количество оборотов, не нуждается в регулярном обслуживании, а требует лишь периодическую смену щеток. А второй работает намного тише и является более долговечным. В классическом исполнении устройства двигатель располагается справа относительно диска. Однако существуют усовершенствованные модели, где он размещен сзади, что увеличивает угол обзора во время резки, являясь тем самым более удобным в работе.

Вращение пильного диска выполняется благодаря работе двигателя, который передает зубчатую или ременную передачу через редуктор. Во время работы на первой передаче исключается вероятность проскальзывания изделия даже на высоких нагрузках двигателя. Вторая передача обеспечивает меньше шума и снижает вибрацию диска. А это положительно сказывается на качестве работы и на сроке службы инструмента. Однако в таких устройствах быстро изнашивается ремень, который может также соскочить при резкой смене оборотов. Существуют более надежные и долговечные модели, которые отличаются прямой передачей. Однако их крутящий момент значительно ниже аналогов.

Устройство торцевой пилы с протяжкой

Для расширения возможностей обычной торцевой пилы, в нее может быть встроен протяжной механизм. В этом случае обычная пила превращается в торцовочный станок по дереву. В таких моделях функциональный модуль устанавливается на двух рейках, которые расположены параллельно друг к другу. Такая конструкция дает возможность пильному диску свободно передвигаться во время резки, что позволяет выполнять распил более широких изделий.

Функциональный модуль закреплен на станине. Это основание представляет собой подвижную круглую часть, которая может перемещаться при выставлении угла и упора. Станину для торцовочной пилы обычно изготавливают из магниевых или алюминиевых сплавов. В конструкцию пилы входит защитный кожух, который надевается на круг во время простоя устройства во избежание травм.

Стойка, пильный стол и дополнительные упоры

Одним из основных и сложных элементов углореза по дереву является пильный стол. С одной стороны к нему крепится стойка, с другой стороны над грифом движется диск. У пил с протяжкой гриф намного длиннее. В конце устройства располагается зажимная рукоятка, которая служит для фиксации стола относительно основания, и нажимной фиксатор, применяемый для быстрой настройки самых ходовых углов.

Стол для торцевой пилы можно приобрести в специализированном магазине или сделать собственноручно

На столе и стойке располагаются угловые шкалы, на которых указаны углы поворота и наклона. Стол может поворачиваться в обе стороны от 0 до 45 град. И надежно фиксироваться в выбранном направлении при помощи специального паза с защелкой.

Стойка может быть недвижимой или с наклоном влево на 45 град. Инструмент с наклоном стойки вправо встречается крайне редко, что объясняется необходимостью значительно усложнить конструкцию пилы. Кроме основных градуировок может быть предусмотрено несколько специальных, которые дают возможность подобрать оптимальный угол для резки плинтусов и молдингов.

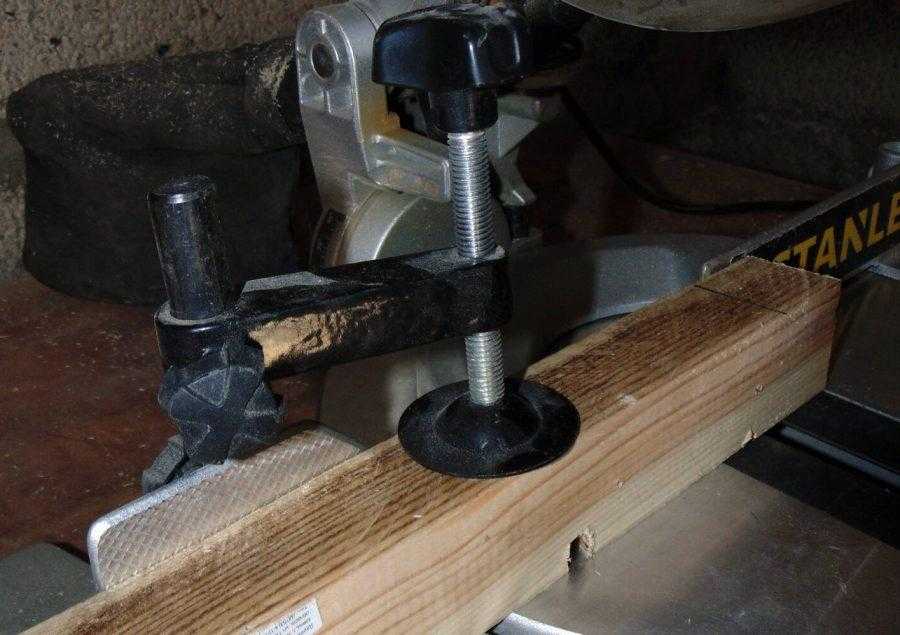

Для надежной фиксации заготовок любых габаритов используются встроенные струбцины и различные упоры. При работе с длинными изделиями при помощи складных или выдвижных подставок, которые располагаются по обе стороны станины, можно расширить габариты основания. Такие дополнительные упоры обычно входят в комплект торцовочной пилы. Они представлены П-образными стальными прутиками, загнутыми вверх до уровня стола.

Струбцины и упоры используются для надежной фиксации материала во время работы пилы

Существуют более сложные конструкции оснований с литыми подставками, которые фиксируются относительно опоры винтами-барашками. Многие производители укомплектовывают торцовочные пилы, цена которых будет не намного выше классических инструментов, отдельными стойками или специальными столами. Их можно располагать на некотором расстоянии от инструмента в зависимости от длины изделий.

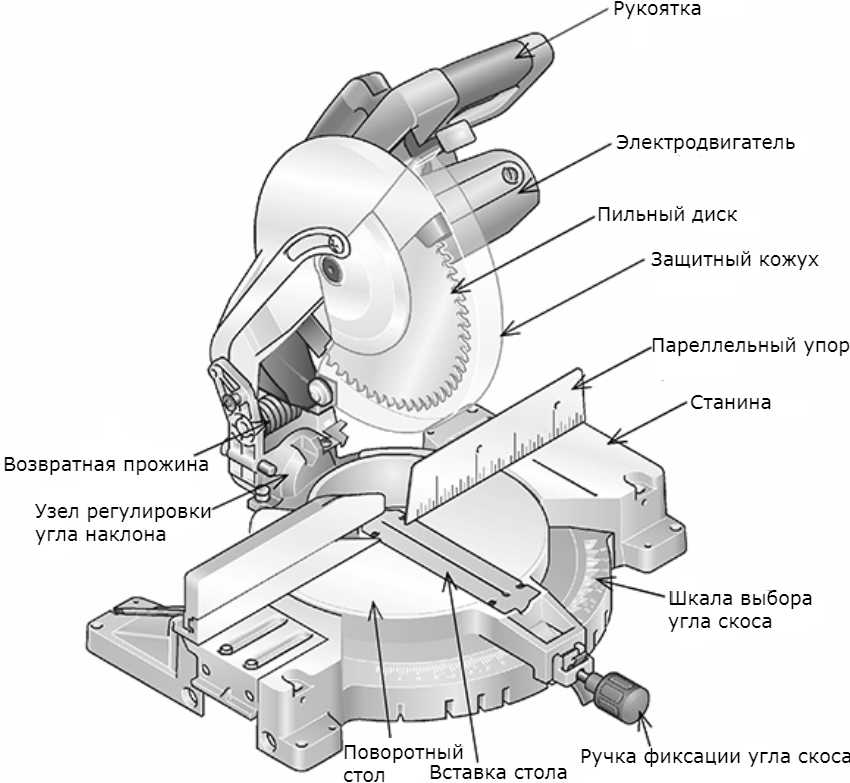

Устройство торцовочной пилы

Торцовка устроена не слишком сложно. Главные конструктивные элементы этого инструмента — пильный узел (наклонная головка с режущим диском) и основание — станина с поворотным столом, который позволяет менять угол распила в горизонтальной плоскости. Режущий диск приводится в действие электродвигателем: чаще его располагают сбоку на пильном узле, реже — сзади. В нерабочем состоянии диск полностью закрывается защитным кожухом, который автоматически убирается по мере опускания пильного узла. Это один из ключевых элементов безопасности, его неисправность — повод прекратить использовать инструмент до устранения неполадки.

Покупке торцовки всегда предшествует понимание того, для чего она вам нужна. Дальше начинается погружение в техническую часть и поиск компромиссов: оптимальная мощность, нужный диаметр диска, привод, надежная станина и множество других нюансов, от которых будет зависеть качество реза и общая производительность инструмента.

Торцовочные пилы делят на бытовые, полупрофессиональные и профессиональные. Это условная классификация, которая, тем не менее, хорошо прижилась в наших реалиях. Класс инструмента определяется типом двигателя и его мощностью, диаметром пильного диска, типом передачи, точностью механики и прочими техническими аспектами.
