Все что нужно знать о том, как закрепляется пилка в зажимах лобзика и что делать, когда ломается пилкодержатель

Как вставить пилку в электролобзик

Вчерашние и сегодняшние модели электроинструмента совершенно идентичны в строении, но разнятся в деталях. Пильное полотно электролобзика может крепиться тремя способами: колодочным, винтовым и быстрозажимным. Первые два можно объединить в общую группу, а третий разделить на три часто встречающихся механизма. Рассмотрим более подробно каждый вид крепления.

Колодочный тип зажима пильного полотна состоит из колодки и двух винтов, подтягивающих её к подвижному штоку. Главным достоинством данного элемента является его универсальность. Винты крепления пилки электролобзика имеют значительный запас затяжки, что дает возможность устанавливать в устройство пилотна с разными типами хвостовиков. Недостатком колодочного вида зажима считают перекос полотна во время установки. Этот минус существенно осложняет работу и может привести к поломке электролобзика.

Замена пилки в таком типе крепления не вызывает особых трудностей. Шляпки винтов чаще всего заточены под маленький шестигранник, идущий в комплекте с инструментом и находящийся на корпусе или кабеле. Для начала нужно по очереди ослабить винты, вынуть испорченное полотно. Крепеж не следует откручивать полностью, зубчиками вперед вставим в него новую пилку и снова по очереди, плавно затянем болты. При этом лучше проверять, чтобы пилка стояла под углом 90° по отношению к подошве лобзика. Затянув полотно, можно приступать к работе.

Удобнее и надежнее предыдущего – винтовое крепление, оно также может фиксировать пилки с различными видами хвостовиков, единичный зажимной винт расположен сбоку. Главным преимуществом такого типа крепления можно считать легкую, быструю замену полотна, а также ровную фиксацию пилки, однако, устанавливая, все же лучше перепроверять расположение под углом 90°. Устанавливая пилку, во-первых, ослабляем фиксирующий винт, убираем старую. Вставив новое полотно, постепенно затягиваем, периодически контролируя ровность её расположения. Если пилка будет затянута до конца, во время работы она будет заметно ухудшать качество распиливания.

Быстрозажимное крепление – самый удобный вид крепежа, не требующий специального ключа. С помощью такого крепления замена пилки производится за считанные секунды. К сожалению, это единственное достоинство такого типа крепления. Заметим, что оно совершенно неуниверсальное. Установить в него можно только пилки с особым типом хвостовиков. К тому же, надежность фиксации в большинстве моделей нелучшая. Естественно, неподдельные электролобзики, приобретенные в проверенных магазинах и произведенные известными брендами, имеют качественную быстрозажимную систему, однако и та не на длительное время. Ремонт такого элемента устройства практически невозможен из-за своей уникальности.

Несмотря на вышеперечисленные минусы, быстрозажимное крепление в разы экономит время при работе с различными видами материалов. Существует три подвида данного устройства в зависимости от расположения рычагов: фронтальный, боковой и радиальный.

Поменять пилку в электролобзике с быстрозажимным креплением несложно. Отгибаем подвижный рычаг и, удерживая его пальцем, вставляем хвостовик полотна в отверстие. Когда хвостовик будет погружен, отпускаем рычаг и немного доводим пилку. Своеобразный щелчок даст понять, что инструмент готов к работе.

Как установить пилку в лобзиковый станок

Рассматривая способы установки пильного полотна в лобзик, мы не могли обойти вниманием самый продвинутый тип данного устройства. При работе на стационарном лобзиковом станке используют тонкие полотна со штифтами на концах, схожие с теми, что используются в ручном инструменте

В некоторых моделях предусмотрены переходники для работы с пилками без штифтов, но данная функция считается довольно редкой. Если Вы стали обладателем подобного станка недавно и ещё не знаете, как вставить лезвие в лобзик подобного типа, просто ознакомьтесь со следующим текстом.

Неоспоримым плюсом штифтовых пилок, является простота их установки, не требующая откручивания и затяжки зажимов. В любом лобзиковом станке предусмотрены специальные пазы, где размещаются и фиксируются концы полотна. В первую очередь, пилку устанавливают в нижний элемент крепления, после чего в верхний. Зубья установленного полотна должны смотреть вниз и быть направлены на оператора. Убедившись в корректности расположения режущей стороны, остается произвести затяжку при помощи специального рычага, расположенного в противоположной части устройства, сверху. Для проверки натяжения слегка щелкните по пилке ногтем, как по гитарной струне. Высокое звучание будет означать, что полотно готово к работе.

Установка пилок без штифтов, в каждом устройстве реализована по-разному, но абсолютно везде происходит через переходники. Первым делом необходимо затянуть хвосты полотна в переходник, после чего зафиксировать собранную конструкцию в крепежах станка. Чтобы более наглядно увидеть, как правильно вставить пилку в лобзик, рекомендуем ознакомиться со следующим видео.

Модератор: тень

Сообщение Александр Кулибин » 14 авг 2015, 17:44.

Сообщение Vlarus » 14 авг 2015, 19:11.

Сообщение Александр Кулибин » 14 авг 2015, 21:55.

Сообщение Александр Кулибин » 14 авг 2015, 21:58.

Сообщение Vlarus » 14 авг 2015, 22:23.

Сообщение Александр Кулибин » 15 авг 2015, 21:47.

Сообщение Александр Кулибин » 15 авг 2015, 21:50.

Сообщение planetaplan » 15 авг 2015, 22:10.

Сообщение Александр Кулибин » 15 авг 2015, 22:36.

Сообщение Ivanov-Mihail » 03 ноя 2015, 15:20.

Сообщение vryabov » 03 ноя 2015, 17:01.

Сообщение Александр Кулибин » 03 ноя 2015, 17:59.

Сообщение vryabov » 03 ноя 2015, 19:27.

Сообщение Александр Кулибин » 03 ноя 2015, 20:07.

Сообщение Александр Кулибин » 03 ноя 2015, 20:09.

Сообщение Александр Кулибин » 03 ноя 2015, 20:10.

Сообщение Александр Кулибин » 03 ноя 2015, 20:12.

Сообщение R_I_P_420 » 11 фев 2016, 12:49.

Сообщение R_I_P_420 » 11 фев 2016, 12:52.

Сообщение Stoopidmonkey » 06 июн 2016, 11:11.

Сообщение kozma » 28 окт 2016, 13:56.

Сообщение chenosov2003 » 12 янв 2017, 14:58

Интересует комплект для безштифтовых пилок на Зубр ЗСЛ-90. Цена, доставка в Питер.

Также хочу уточнить, не потребуется ли что-то сверлить или допиливать в оригинале, чтобы не потерять гарантию.

Сообщение Zhuchikhina » 26 мар 2017, 15:29.

Сообщение виталий0207 » 05 май 2017, 07:09.

Сообщение ЮрийАндрианов » 17 май 2017, 09:07

Сообщение MAKSXITROV » 11 окт 2017, 11:02

Интересует комплект для безштифтовых пилок на Зубр ЗСЛ-90. Цена, доставка в москве

Сообщение Всёравно Анам » 04 ноя 2017, 10:56

Сообщение Иллюмхан » 02 май 2019, 22:38

Сообщение Adder » 05 май 2019, 14:41

Сообщение IraDiz » 20 май 2019, 11:01

Пилки для лобзиков: основные рекомендации по выбору и работе

Мастерство и навыки пользователя ничего не стоят, если на лобзик установлена негодная пилка. Правильно подобранный режущий инструмент обеспечивает высокую чистоту и скорость обработки, позволяет пилить материалы с максимальной точностью и без ошибок. При регулярной и интенсивной работе пилка изнашивается достаточно быстро, поэтому в торговой сети имеется огромный выбор разных видов и типов режущего инструмента.

Их различают по нескольким признакам:

• тип хвостовика;
• шаг и размер зубьев;
• назначение (тип материала, подлежащего раскрою);
• длина полотна.

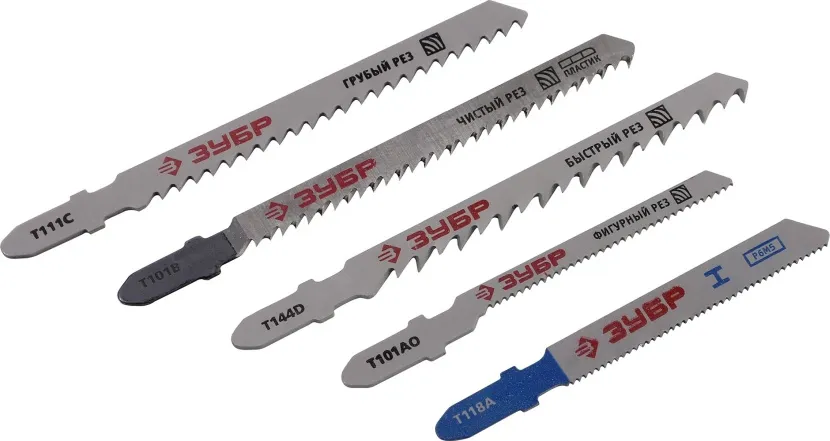

Рисунок 2 – Пилки для лобзиков. Существует 4 распространенных типа хвостовика, которые обозначаются соответствующими буквами:

• T — наиболее распространенный Т-образный (или, иначе, крестообразный) тип хвостовика. Может иметь один или два упора (европейский тип);
• U — хвостовик прямой формы с углублением (выемкой) на торце. Его иначе называют «американский хвостовик», поскольку пилки такого типа изготавливают для инструментов, произведенных в США;
• M — хвостовик для пилок фирмы Макита;
• F — пилка для лобзика фирмы Fein.

Тип хвостовика — это первая буква стандартной маркировки пилки. Затем следует длина в миллиметрах. Она может составлять от 50 до 150 мм, после нее указывается размер зубьев, который маркируется латинскими буквами A, B, C или D (по возрастанию). Последняя буква обозначает дополнительную информацию:

• F — биметаллическое полотно;
• O — узкая тыльная часть полотна, удобная для выпиливания криволинейных фигур с малым радиусом заворота;
• P — точный рез;
• X — прогрессивное расстояние между зубьями;
• R — зубья реверсивной формы.

Важно! Приведенная классификация распространена, но не является обязательной. Некоторые производители пользуются собственной системой маркировки

Возможны и другие обозначения указывающие на металл полотна или материал, подлежащий обработке.

Выбор наиболее подходящей пилки производится по результатам анализа обрабатываемого материала и ожидаемым результатам. Опытные мастера ориентируются по виду зубьев — чем они мельче, тем чище будет рез и тем плотнее материал им доступен. Кроме того, на характер кромки будет влиять величина развода — чем он больше, тем сильнее края будут сколоты.

Обычно пилки с разводом используют для древесины. Кроме того, надо учесть, что на стороне, противоположной направлению зубьев, рез более чистый. Обычно они направлены к лобзику, поэтому материал располагают лицевой частью вниз и разметку наносят на тыльную сторону.

Обратите внимание! Рекомендуется иметь в распоряжении набор пилок, предназначенных для выполнения разных работ по всем наиболее распространенным материалам. Это сократит время на поиски нужного полотна и позволит более качественно выполнить работу

Ремонт зажима пилки

К всеобщему сожалению, многие производители электроинструмента, зачастую экономят на материалах, что снижает срок эксплуатации выпускаемых устройств. Периодическим поломкам подвержен и зажим для пилки электролобзика, на который приходиться серьезное давление при работе. Ниже, мы расскажем, что может случиться с колодочным креплением и каким образом можно устранить поломку.

При продолжительной эксплуатации лобзика, в связи с нагрузками на узел крепления полотна, колодочный зажим может серьезно деформироваться. Повреждения могут быть незначительными, выраженными легкой деформацией колодки, и очень серьезными, превращающими деталь в бесполезный кусок металла.

Самым простым вариантом восстановления работоспособности своего лобзика, будет покупка и установка новой, идентичной колодки. Подобный элемент можно найти на строительных рынках, в магазинах инструментах. Благо, встречаются такие детали, довольно часто. При этом, не факт, что качество нового крепления, будет лучше или хотя-бы не хуже старого. Главное, что инструментом можно будет работать. Видео, по установке новой колодки смотрите далее.

Более долгий и надежный вариант подойдет продвинутым мастерам с опытом и набором необходимого оборудования. Следующий способ заключается в том, чтобы сделать пилкодержатель для электролобзика своими руками. Для изготовления собственной колодки, потребуется:

• Кусок стали: 18x15x15 (длина, ширина, высота)
• Ножовка по металлу
• Болгарка с диском по металлу (желательно алмазным)
• Дрель со сверлом по металлу на 4 мм
• Тиски
• Линейка или штангенциркуль

Процесс изготовления предельно понятен для бывалого жестянщика, но для большей наглядности демонстрируется в следующих фото.

Если у Вас не достает навыков в работе с металлом, рекомендуем отдать следующий чертеж в ближайшую токарную мастерскую, где деталь изготовят на заказ.

Какая фанера нужна для выпиливания лобзиком?

Практика показывает, что лучший материал для работы ручным лобзиком – березовая фанера толщиной от 2 до 8 мм. Она доступна, проста в обращении и отличается высокой прочностью.

Для создания мелких деталей или «плотного» ажурного узора уместней использовать трехслойную фанеру толщиной до 3 мм. Ее легко пилить и при этом она довольно прочная. Вероятность, что вы испортите выпиленный завиток при очередном заедании полотна – существенно ниже.

Выбирая материал для поделок, обратите внимание на то, чтобы фанера была ровной и без большого количества сучков. Изучите торец на наличие воздушных камер, их присутствие свидетельствует о неравномерном нанесении клея

От такой низкосортной фанеры лучше отказаться, в противном случае вам не избежать большого количества сколов, которые испортят внешний вид изделия.

Читать также: Пропорции для гипса для заливки в форму

Крепление

Фиксацию пильного полотна, как упоминалось выше, осуществляют тремя видами фиксирующих механизмов:

Быстрозажимной. Из названия видно основное преимущество – быстрая смена режущего инструмента. Но отмечены недостатки:

• Механизм работает только с «родными», специально для него разработанными, видами хвостовика. Другие типы не подойдут.
• Есть ограничения по геометрическим параметрам пилок, – по ширине и толщине.

• механизм, – пластиковая ручка-колодка (рычаг), оттягивается внутрь лобзика, освобождается шток;
• вставляется пилка до упора, хвостовиком в прорезь;
• колодка отпускается, – пильное полотно зафиксировано.

СОВЕТ. Из практического опыта: случаются зажимы пилки, возникающие из-за нештатных режимов резания (приложение излишних усилий, криволинейный рез широким полотном). Колотить, применять плоскогубцы и другие «зверские» приёмы – это лишний труд и риск повредить инструмент. Проще, аккуратно разобрать сам лобзик и разблокировать обнажённый механизм фиксации.

2. Колодочное винтовое крепление. Кстати, надо отметить, – для этой системы подходят все виды хвостовиков. Порядок установки пилки:

• фиксирующие винты должны быть ослаблены, – защитный кожух сдвигается и ключом откручиваются (два-три оборота) резьбовые элементы;
• в паз (прорезь), режущей частью от лобзика, в направлении распила, устанавливается пилка;
• винты (расположены фронтально, снизу инструмента) затягиваются шестигранным ключом (должен идти в комплекте);
• кожух возвращается на место.

Основной минус, проявляющийся сразу или со временем, – неточная фиксация по направлению резания. Полотно уводит в сторону. Другой минус, – срыв резьбы при излишних усилиях затягивания. Третий отрицательный фактор, – выход из строя опорной колодки. Найти её на замену почти всегда невозможно, приходится вытачивать самостоятельно.

3. Боковое винтовое крепление (на замках). Занимает промежуточное положение по удобству смены пилки между колодочной фиксацией и быстрозажимным механизмом. Этапы работ:

• раскручивается боковой винт;
• хвостовик устанавливается в раскрывшийся паз;
• визуально и на ощупь выставляется полотно;
• винт закручивается обратно.

Точность установки зависит от начальной заводской сборки. С течением времени отдельные элементы изнашиваются, появляется люфт, пилка начинает гулять.

Рекомендации по выбору

Кроме основных тактико-технических характеристик, узел крепления в электролобзике – это механизм, влияющий на точность распила заготовки. Отсюда, при визуальном осмотре выбираемого инструмента, требуется присмотреться к работе элементов крепления:

• Проверить наличие люфта, – вставить пилку и пошевелить, свободного рыскающего хода быть не должно.
• Включить инструмент и попытаться определить наличие биения полотна. Минимальные смещения трудно заметить, но заметные глазом, свидетельствуют о некачественной сборке.
• Выполнить контрольный распил (если разрешит продавец). Рез должен совпадать с разметкой, – пилка следует точно по траектории распила.
• Свидетельство надёжного крепления, – во время тестового испытания режущий инструмент остался на своём месте и не выпал из механизма фиксации.

Освоить способ установки пильного полотна в электроинструмент особого труда не составит, достаточно внимательно изучить инструкцию, прилагаемую к товару. При дальнейшей эксплуатации лобзика внимательно следить за состоянием узла крепления пилки.

А что если использовать деревянные заготовки?

При всей своей практичности фанера не обладает столь выразительной фактурой как доска. Выпиливая проекты из дощечек, можно использовать эти преимущества: сыграть на разнице цветов и оттенков, ориентации древесных волокон (как в интарсии) и т.д. Поделки из древесины имеют более привлекательный торец (без слоеной структуры как у фанеры) и их намного легче обрабатывать отделочным составом.

Для выпиливания ручным лобзиком используют заготовки из мягких и твердых пород толщиной до 10 мм. Выбирая материал, отдавайте предпочтения доскам тангенциального распила. Заготовки радиального распила использовать не рекомендуется, т.к. они имеют параллельно расположенные годовые кольца, которые из-за своей твердости будут уводить лобзик при пилении.

Как вставить пилку в электролобзик

Более чем за 30 лет активного существования на рынке инструментов, электрический лобзик претерпел множество изменений, которые не обошли стороной и зажимную конструкцию. Современные и устаревшие модели устройств, имеют идентичное строение и колоссальные различия в деталях. На сегодняшний день, крепление пилки в электролобзике может быть представлено в 3-х вариациях: колодочное, винтовое и быстрозажимное. Первые 2 типа, можно отнести к одной группе, а последний, разделить на 3 распространенных механизма. Давайте разберемся, что представляет из себя каждый вид крепления, как им пользоваться.

Колодочное крепление

Одна из наиболее распространенных разновидностей зажимов пильного полотна. Состоит из колодки и двух винтов, подтягивающих её к подвижному штоку. Из плюсов данного элемента, можно выделить его универсальность. Винты крепления пилочки эл лобзика имеют приличный запас затяжки, что позволяет устанавливать в устройство полотна с разными типами хвостовиков. Негативным моментом при использовании подобного зажима, может быть перекос пилки во время установки, что может осложнить работу и стать причиной поломки инструмента.

Замена пилки в колодочном креплении происходит достаточно просто. Шляпки винтов, обычно заточены под небольшой шестигранник, который идет в комплекте с устройством и располагается на корпусе или кабеле. Первым делом, необходимо поочередно ослабить винты (не откручивая полностью) и вынуть старую пилку. Когда крепежный элемент будет свободен, вставляем в него новое пильное полотно (зубчиками вперед) и поочередно, равномерно затягиваем болты. Закручивать лучше плавно, по пол оборота один, и так же второй. При этом проверяйте, чтобы пилка стояла под углом ровно в 90° по отношению к подошве лобзика. Затянув полотно с достаточной силой, можно приступать к работе.Винтовое крепление

Более удобный и надежный вид крепления, как и предыдущий, может фиксировать пилки с разными типами хвостовиков. Имеет всего один зажимной винт, расположенный сбоку. Несомненным плюсом является относительно простая и быстрая замена пилки, по сравнению с колодочным креплением. Фиксация полотна вполне ровная, но проверить угол при установке будет не лишним.

Установка лезвия в подобный зажим, предельно проста. Первым делом ослабляем фиксирующий винт и вынимаем ненужное полотно. Далее, вставляем новую пилку в пустой паз и постепенно затягиваем, периодически оценивая ровность её расположения. Не стоит производить через-чур сильную натяжку, так как затянутая до предела пилка будет довольно сильно вибрировать при работе, понижая качество распила.Быстрозажимное креплениеКак можно понять из названия, данный вид крепления самый удобный. Он не требует специального ключа и позволяет заменить пилку за несколько секунд. К сожалению, небольшие плюсы экономии времени, перекрываются достаточно весомыми минусами. Во-первых, оно не универсальное. Установить в него можно только полотна с определенным типом хвостовиков. Во-вторых, надежность фиксации в большинстве моделей, оставляет желать лучшего. Разумеется, оригинальные электролобзики проверенных брэндов, имеют качественную быстрозажимную систему, но и та рано или поздно приходит в негодность. Уникальные компоненты механизма, вызывают серьезные затруднения при ремонте, делая его практически невозможным.Все-же, несмотря на отрицательные стороны быстрозажимного крепления, оно значительно ускоряет процесс работы с разными типами материалов и имеет весомое право на существование. Всего существует 3 подвида данного устройства, различаемые расположением рычагов: фронтальный, боковой и радиальный.Чтобы понять, как поменять пилку в лобзике в быстрозажимным креплением, достаточно повторить пару элементарных действий. Отгибаем подвижный рычаг, и удерживая его пальцем, вставляем хвостовик полотна в паз. Когда хвостовик будет погружен, отпускаем рычаг и слегка доводим пилку. Механизм должен защелкнуться, издав характерный щелчок, что будет свидетельствовать о готовности инструмента к работе. Чтобы получить более четкое представление, рекомендуем посмотреть нижеприведенное видео, как вставить пилку в электролобзик.

Что нужно знать о пилках для лобзика

Если внимательно рассматривать ассортимент пилок в магазине, можно заметить, что они отличаются друг от друга формой и цветом хвостовика, размером зубцов, длиной. Ни один из этих параметров не влияет на то, как вставить пилку в лобзик, если только вам в наследство не достался старый инструмент Makita или Bosch. Для первых моделей этих марок выпускались пилки со специальными шлицами, и сейчас их в продаже не найти.

Форма хвостовика

Когда электрические лобзики только появились, единого стандарта для шлиц пилок не существовало. Сегодня нет необходимости искать полотно для конкретной модели инструмента. Эти изделия универсальны и подходят для всех современных лобзиков. Исключение – устаревшие модели таких фирм, как DeWalt, Stayer, Skil, Black&Decker и некоторых других, оснащенных колодочными или винтовыми держателями. Для них выпускаются полотна с U-образными хвостовиками.

Такие хвостовики могут быть с отверстием для дополнительной фиксации или без него Источник 220-volt.ru

Так как пользоваться электролобзиком стали не только профессионалы, но и большинство домашних мастеров, этот инструмент стали выпускать все известные производители. Появилась необходимость в стандартизации пилок, чтобы они подходили ко всем моделям, независимо от марки и вида держателя. И сейчас самыми распространенными являются так называемые «бошевские» хвостовики Т-образной формы. Похожей на эту букву их делают упоры по бокам.

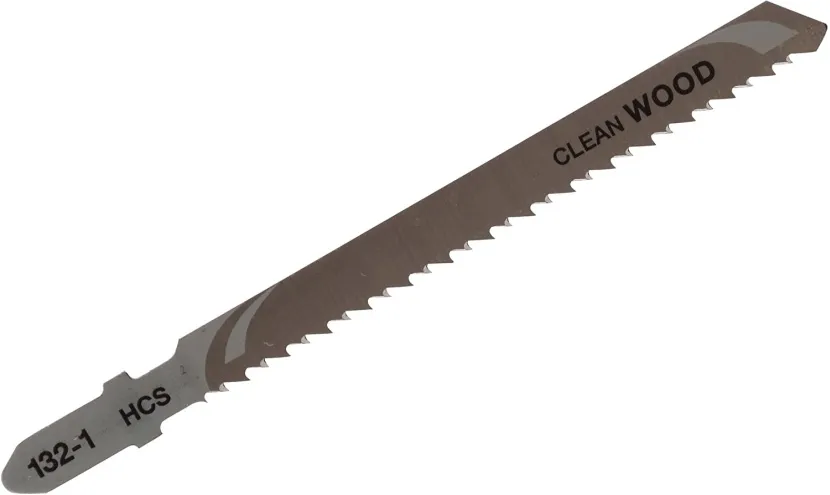

Пилка с Т-образным хвостовиком Источник amazon.com

Вид режущего полотна

Перед тем как работать электролобзиком, в него нужно вставить полотно, подходящее для разрезаемого материала. Какое выбрать, подскажет цвет хвостовика. Такая цветовая маркировка помогает не запутаться в разнообразии режущих кромок, отличающихся не только размерами зубцов, но и их формой и разводкой.

• Для дерева – серый.
• Для металла – синий.
• Для пластика – красный.
• Универсальная – черный.

Но нетрудно запомнить, что чем плотнее материал, тем мельче должен быть зуб режущего полотна. Для резины и картона применяют пилки с волнистым краем, для керамики – прямые с абразивным напылением, для ламината – с режущей кромкой на обратной стороне зуба. А универсальные лезвия имеют переменный размер зубцов.

Пильные полотна для лобзика Источник nix.ru

Значение имеют также толщина и ширина лезвия, так как пользоваться лобзиком можно не только для грубых прямых резов, но и для фигурного выпиливания. Поэтому для распила бруска и создания резных наличников из тонкой доски используются разные пилки по дереву. Сложный рез с закруглениями получается гораздо более аккуратным, если его делать не обычной, а тонкой пилкой.

А для ровных и перпендикулярных прямых резов больше подойдет широкое полотно Источник goods.ru

Виды зажимов

У разных моделей электрических лобзиков держатель для полотна может отличаться конструкцией фиксации. Механизм, который предназначен для того чтобы закреплять изделие, расположен на подвижном штоке. Когда инструмент работает, пилкодержатель также подвергается большим нагрузкам. Если используют затупившееся или неправильно подобранное лезвие, нагрузки становятся угрожающими. Потому необходимо подобрать правильную модель, поставить ее, следить за состоянием и своевременно менять

Из всех деталей электрического лобзика именно подвижная часть чаще выходит из строя, при покупке надо обратить внимание на качество материала и исполнение

Могут возникнуть разные ситуации, когда необходимо снять и заменить пилку. Не весь такой расходный материал не является долговечным.

При установке иногда возникают сложности:

• При извлечении изделия может заклинить замок.
• Пилка неравномерно зажата, наблюдается перекос.
• Неправильное закрепление приводит к разлому передней колодки или срыву резьбы винтов.

Людям, работающим с этим инструментом нужно знать, как закрепляется пилка в лобзике.

Держатель для пилки

Быстрозажимное крепление

Большинство бытовых электрических лобзиков оснащено этим креплением. Стоит только нажать на рычаг или кнопку фиксатора прорезь крепления разожмется, а при обратном действии опять сожмется. В прорезь до упора вставляют хвостовик. Сложного в том, как установить пилку в ручной лобзик нет. Негодную достают из крепления, когда оно находится в разжатом состоянии, и ставят новую.

Клавиша, при помощи которой управляют зажимом, может находиться с передней стороны держателя либо сбоку. Если раздастся характерный щелчок, значит пильное полотно встало так, как положено. Можно проверить надежно ли удалось закрепиться изделию. Для этого отпустить фиксатор и попытаться вытащить пилку руками. Если оно не выскакивается, значит все удалось сделать правильно.

Надо иметь в виду, что пилка вставляется, заменяется, крепится, а также проверяется надежность ее установки только после того, как инструмент будет поставлен на предохранитель либо отключен от сети.

Радиальный зажим

Патрон с радиальным зажимом – это тоже быстросъемный механизм. С лицевой стороны его закрывает защитный щиток. Перед тем как вставить пилку в электрический лобзик, щиток в зависимости от модели сдвигают вниз или поднимают, по часовой стрелке поворачивают барашек зажима. В открывшуюся прорезь вставляют хвостовик, затем ее закрывают, барашек возвращается в первоначальное положение.

Крепление с зажимом на болтах (колодочное)

Для фиксации полотен в электролобзиках с такими видами держателей установлены металлические колодки с отверстиями под болты, которых может быть 2 (крепежный и регулировочный) или 1 (крепежный). Если устаревшие модели оснащены прямым шлицом под плоскую отвертку, то современные имеют шлицы в форме 6-ти угольных отверстий. Для них в комплекте с лобзиком идет специальный шестигранный ключ.

Перед тем как выполнять вставку пилки в инструмент, болты надо ослабить, после того как хвостовик будет установлен в прорезь, их следует затянуть

Действовать нужно осторожно, потихоньку, чтобы не случилось перекосов. С помощью угольника следить за положением полотна, это многие считают минусом

К креплению с зажимом на болтах подойдут изделия с различной формой хвостовика.

Важный момент – точно определить степень затяжки болтов. Если полотно затянуть слишком сильно, из-за чрезмерного натяжения оно сломается. При слабой натяжке работать электролобзиком не получится, пилка будет качаться в гнезде либо вылетать.

Проблемы колодочного крепления еще и в том, что в результате напряженной работы и частой смене полотен:

• стираются шлицы на болтах;
• срывается резьба колодки или крепежа;
• на корпусе появляются трещины.

Испорченная колодка не ремонтируется. Ее нужно менять. Чаще всего такое происходит с лобзиками, которые изготовлены из материалов, не отличающихся качеством.

У каждого вида крепления свой способ закрепления пилки

Варианты крепления пилки для электролобзика. Преимущества/недоста­ тки?

Электролобзики, как и многие другие инструменты прошли некоторую эволюцию по хвостикам крепления пилки в рабочий механизм. При первых появлениях электролобзиков производители разрабатывали свои крепежи, так у электролобзиков производства Peugeot был хвостовик в форме буквы «Г», верхняя часть которой заходила в зацепление и удерживалась. Такой вид крепления не оравдал себя, так как часто расшатывался. Makita использовала для крепления отверстия в хвостовике, но они тоже не были столь надёжны. А производитель Bosch пошёл по пути крепления через кресты, которые более надёжнее закреплялись в механизме.

Сейчас пришли к использованию двух видов крепежа, по качеству которых до сих пор идут споры. Разделение произошло от сторон света, так американцы больше предпочитают пользоваться U-образным креплением, а европейцы используют Т-образное крепление, которое ещё зовётся как крестообразное.

Вариантов крепления два — это автоматический, когда пилка вставляется в захват хвостовиком и фиксируется там при помощи пазов и второй вариант это ручное фиксирование пилок зажимами.

Разберём первый способ (вид крепления) это простой и достаточно надёжный, а главное быстрый и не требующий особых навыков способ крепления пилок в лобзике.

Не будем вдаваться в подробности и варианты хвостовиков и исполнения стопорных механизмов их достаточно много и разные фирмы производители стараются создать что то оригинальное.

автоматическое крепление фото

Плюсы это быстрое соединение и замена, минусы всё же это не профессиональный инструмент, который достаточно быстро разболтается и потеряет точность реза, а потом и сломается из-за износа деталей.

Отремонтировать его будет проблематично, так как зачастую это разово выпущенный крупной партией инструмент, на который и запчастей то нет.

Ручное крепление зажим

Вариант второй подразумевает, ручную фиксацию пилок в зажиме, а кроме того и ручную центрацию и прогонку по высоте (настройку работы). Плюсы это надёжный крепёжный элемент, который редко выходит из строя и рассчитан на долгие и точные резы, при необходимости ремонта, легко заменяется на аналогичный стоящий копейки. Минус всё же в требовании к мастерстве работника и дороговизне профессионального оборудования такого плана.

Вот я думаю и все способы и плюсы и минусы.

Я знаю только два варианта крепления пилки для электро-лобзика. Первый с автоматическим захватом, который со временем приходит в негодность и в большинстве случаев в мастерских не могут заменить захват, так как детали сняты с производства. Что делать? Выкидывать или оставить на запчасти.

Второе, простое винтовое закрепление. Даже если винт придёт в негодность, его можно всегда заменить, слава богу таких болтов на рынке огромный выбор.

Также стоить отметить качество упоров для пилки. Мне не нравятся роликовые, несколько лобзиков уже сувениры лежат, так как заменить пластину, которая держит ролик невозможно, так как они сняты с производства. Придётся когда-то изготавливать данную деталь самому, если понадобится. Вот пример.

Рекомендую такой вид упора и держателя, как на этой модели. Фото ниже. Не смейтесь — это самое надёжное Русское крепление пилки! Всё как надо! Мощно, надёжно! Пилка при любом желании не выпадет. Держатель не роликовый, что делает его еще надёжней. На мой взгляд это самый нормальный лобзик, круче всякой макиты. Рекомендую.

Источник

Уход за лобзиком

Как всякий механизм, лобзик требует ухода и обслуживания. Особенно если вы его часто и интенсивно эксплуатируете.

Практика показывает, что для увеличения срока службы лобзика нужно регулярно смазывать редуктор и шток. Кроме того, смазанный инструмент работает тише и мягче.

Вал электродвигателя лобзика вращается на шариковых подшипниках. Они долговечны и могут работать без дополнительной смазки весь срок службы инструмента. Но лобзик – это не только электромотор.

Вращение вала преобразуется специальным механизмом в возвратно-поступательное движение штока лобзика. Устройство подкачки добавляет к этим перемещениям вверх-вниз продольные колебания штока вперёд-назад. Вся эта сложная механика собрана на подшипниках скольжения. На них же передаются нагрузки от рабочей насадки. Ежу понятно, что смазка здесь – необходимейший компонент.

Для электролобзиков используются консистентные сорта смазки. Они обязательно должны быть достаточно тугоплавкими. При работе механизм нагревается от трения в узлах и от расположенных рядом электрических обмоток мотора. Обыкновенные смазки при этом разжижаются и выдавливаются из пар трения.

Мы подобрали для вас видеоролик, в котором показана разборка электролобзика для последующей смазки:

Как выбрать?

Чтобы правильно выбрать инструмент, необходимо изучить его характеристики, свойства, а также учитывать ряд нюансов. Придерживаясь советов специалистов – профессионалов строительного дела, можно осуществить выбор удобного и подходящего инструмента как для профессиональной деятельности, так и для дома.

Все характеристики указывают на класс прибора, поэтому сначала необходимо определиться с назначением инструмента: для чего и как он будет использоваться.

Перед выбором ручного лобзика нужно учитывать его предельную величину среза, а также натяжение полотна.
Учитывая параметры массы, определяют производительность

Рука быстрее будет уставать от тяжёлого инструмента.
Следует рассчитать и прикинуть, как быстро устанавливается полотно, способы его присоединения.
Старайтесь приобретать рельефные закрепы со вставками из закаленного металла – они более надежны и прослужат дольше.

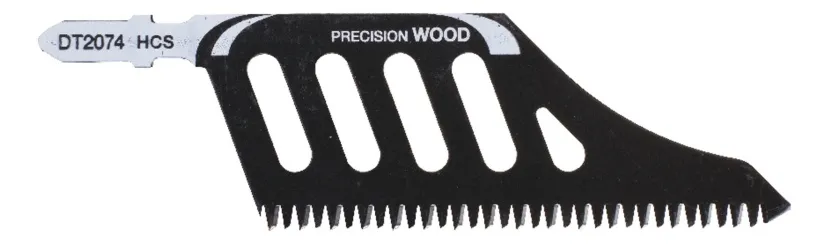

Учтите, что тонкие полотна хороши для осуществления сложного реза, но требуют осторожности и навыка, так как бывает сложно держать направление.
Старайтесь приобретать качественные инструменты проверенных и надежных производителей с гарантией. Хороший инструмент не может стоить дёшево.

При покупке электролобзика следует учитывать его параметры.

• Инструмент с большой мощностью будет весить в разы тяжелее своих легковесных и маломощных «коллег».
• Грибовидный инструмент предполагает двуручный захват и, в свою очередь, нуждается в фиксации. Поэтому целесообразно его использовать в профессиональном качестве.
• Инструменты с D-образной рукояткой мобильны и подходят для бытового использования. С ними можно легко работать как одной рукой, так и на коленке. Они удобны и незаменимы при выполнении строительно-ремонтных работ в доме, на даче или в гараже.
• Аппараты с маятниковым ходом и ступенчатой корректировкой скорости предпочтительнее, так как повышают производительность.
• Необходимо проверить надежность крепления подошвы, а также наличие фиксирующих элементов, например, резиновой прокладки.
• Учтите, что малое количество лютов у штока и ролика способствует более чистой работе.
• Одни инструменты имеют в качестве фиксатора болт, другие – прижимы. Зачастую быстрые зажимы накладывают ограничения на размеры полотна. Поэтому правильнее будет использовать винтовую колодку.
• Потребляемая мощность напрямую влияет на ход и качество работы. От этого показателя зависит вес и работа лобзика.
• Учитывайте показатель подходов в минуту. Некоторые модели могут совершать до 3200 в минуту.
• Возможность быстрой замены режущих элементов – немаловажный фактор. Понятно, что рабочее полотно рано или поздно выходит из строя и нуждается в замене.

Многие магазины и торговые центры, реализующие этот вид продукции, охотно разрешают проводить тест-драйв инструментов. Для этого имеются специальные ниши, где каждый желающий может протестировать ту или иную модель лобзиков, прежде чем совершить покупку.

О том, как выбрать лобзик, смотрите в следующем видео.
