Как починить видеокарту в духовке?

Эффективный метод диагностики

Как метод диагностики, прогрев — это хороший вариант. С помощью прогрева можно временно восстановить контакт и понять, в чем дело. Но даже если вы используете качественный флюс, прогрев микросхемы не решит основную проблему — плохой контакт микросхемы в платой. Тем более, прогрев не удаляет окислы, а даже увеличивает их.

Почему это не ремонт

Шары припоя на микросхеме могут быть сильно окислены или даже оторваны от платы. Даже самый качественный флюс не сможет полностью удалить окислы без смешивания припоя паяльником. А если контакт оторван от платы, то прогрев и вовсе бесполезен.

Да, вы можете восстановить прогревом микроскопические контакты, но даже если будет небольшой удар или вибрация на плате, контакт снова нарушится. И еще одной проблемой окисленных контактов является повышенное сопротивление, из-за которого наступает перегрев микросхемы.

А оторванные контакты можно восстановить только после снятия чипа с платы.

Еще одна главная проблема есть у микросхем с подложками. Сама BGA микросхема небольшого размера присоединяется маленькими шариками, которые держатся на большой подложке.
А сама подложка припаивается к плате шариками большего диаметра. И даже если вы перекатаете (сделаете реболинг микросхемы) микросхему, то и это не решит проблему.
Вся неисправность и плохой контакт может быть в этой маленькой микросхеме, а не подложке. А прогреть эту микросхему невозможно качественно и надежно.

Недобросовестное использование

Поэтому, после прогрева платы многие недобросовестные сервисные центры дают гарантию по несколько месяцев и берут за прогрев платы как за стоимость нового чипа. А после этого устройство снова ломается. Хотя при качественной замене микросхемы или замены платы, устройство проработает еще не один год

Как прожарить платы в духовке

Операция восстановления карты состоит из четырех этапов:

• разборки, подготовки и упаковки в фольгу;
• прожарки в духовке;
• остывания;
• сборки и установки на штатное место в ПК.

Сначала карту готовят к прожарке. Это самый важный этап. Если деталь плохо подготовлена, то она окончательно испортится. Чтобы минимизировать риски, соблюдайте очередность действий:

1. снимите кулер и все пластиковые накладки, протрите карту спиртом, чтобы удалить старую термопасту и термонакладки;
2. по возможности выпаивайте детали с жидкой основой, так как они могут потечь; в крайнем случае их надо в несколько слоев обернуть фольгой и очень тщательно упаковать;
3. под фольгу также убираются все разъемы и конденсаторы; необходимо соблюдать основное правило – надо спрятать все, что может испортиться;
4. выкладывайте деталь на фольгу, расстеленную по дну стеклянного поддона.

Фольгу необходимо использовать матовой стороной вовнутрь, а глянцевой вверх. В таком положении она эффективнее отражает тепло.

После предварительной подготовки лоток с платой убирают в духовку, закрывают за ней дверцу и начинают постепенно повышать температуру со 100-120 градусов.

Резкие температурные перепады губительно воздействуют на плату, поэтому торопиться опасно. Доморощенные мастера утверждают, что 20-30 минут вполне достаточно, чтобы постепенно повысить температуру до 200-230 градусов Цельсия. Засекайте продолжительность каждого температурного режима, повышайте нагрев дозированно на 30-50 градусов за один раз через каждые 7-10 минут.

После достижения верхнего температурного порога плату выдерживают на самой высокой температуре еще 5-7 минут, а затем выключают духовку.

Нельзя сразу же доставать деталь. Ее рекомендуется оставить внутри еще на 15-25 минут, а затем очень медленно приоткрывать дверцу, постепенно увеличивая зазор.

Дозированный доступ обычного воздуха в духовку предохраняет карту от перепада температуры. Поэтому дверцу необходимо открывается в несколько этапов с 20-минутными интервалами.

Через 60-80 минут деталь наконец-то извлекают из духовки и выкладывают на горизонтальную поверхность, чтобы она остыла окончательно.

Фольгу разворачивают, подготавливают новые термопрокладки (можно купить специальные либо изготовить кустарным способом, используя для них, например, обычный бинт и термопасту).

Доморощенные мастера знают, что слабые контакты лечатся нагревом. Поэтому перед тем, как покупать новую видеокарту, попробуйте реанимировать старую в духовке.

Как восстановить дорожки на плате, если они отвалились

К сожалению, если дорожка на печатной плате отвалилась, приклеить её назад уже не получится. Приходится решать проблему при помощи олова или куска медной проволоки. Что касается олова, то если контакты расположены близко и расстояние позволяет это сделать, то необходимо просто спаять их вместе.

Однако если расстояние между радиоэлементами большое, то ничего не остается сделать, как использовать кусок медной проволоки. Проволоку нужно залудить, а затем припаять её к контактам на плате, таким образом, чтобы не замкнуть соседние дорожки.

Можно также использовать и другой способ, чтобы восстановить отвалившиеся дорожки на плате. Для этого необходимо вблизи контактов высверлить небольшие отверстия в плате, после чего с обратной стороны протянуть кусок медной проволоки. Таким образом, можно не переживать по поводу того, что произойдёт замыкание.

1 Прогрев видеокарты

Но для начала я отвечу на логичные вопросы, что такое прогрев, зачем он нужен и как он делается?

Для начала рассмотри типичную ситуацию с видеокартой 8800 GTS. У вас на компьютере, периодично стали появляться артефакты или появляются и не исчезают.

Это говорит о том что поломка физическая и если видеокарта не на гарантии, то придется её менять. Но не стоит торопится, для начала разберемся в причине появления артефактов.

Если дело обстоит с видеокартой, то артефакты могут проявляться из-за высокой температуры оной, проверить это можно с помощью программы AIDA.

Также, артефакты могут искажать изображение до того как вы рассмотрите температуру, тогда достаточно будет дотронутся до чипа, чтобы понять что оный перегревается.

Причина перегрева — это плохой контакт с системой охлаждения видеокарты.

В ситуации с 8800 GTS плохой контакт чипа обусловлен, тем что на ней устанавливается довольно большой кристалл, из-за этого чип плохо контактирует с системой охлаждения и из-за высоких температурных нагрузок он отпаивается.

В результате чип может вообще не контактировать с системой охлаждения. В этом случае чип необходимо вернуть на свое место, делается это с помощью прогрева.

В ситуации с материнской платой артефактов вы не увидите. Она может отказываться распознавать устройства, порты могут не работать, всячески капризничать и т.д. В этом случае, виноват плохой контакт, который необходимо вернуть на место, с помощью прогрева.

Прогрев — это процедура по нагреву определенных компонентов платы (видеокарты или материнской платы) для улучшения их контактного состояния.

Припой — это слой шариков который используется для соединения чипа с платой. Обычно на материнской плате (и на видеокарте тоже) используются контактные ножки. Но из-за специфики реализации контактов чипов видеокарты (BGA — Ball grid array), вместо ножек использую слой шариков — припоя.

3 Как прогреть видеокарту

С помощью паяльной станции, вы можете точно направить тепловое воздействия на требуемую область чипа а также контролировать температуру при этом. Это главные условия для выполнения качественного прогрева. Конечно прогрев будет успешен, если вы знаете где достать паяльную станцию, если нет, то идем дальше.

Строительный фен

Тот самый, что нагревается более 200 градусов. Этого вполне достаточно для качественного прогрева видеокарты. Перед прогревом, обмотайте плату фольгой, оставив открытым место куда вы собираетесь направить тепловое воздействие и на расстоянии 5-7 см, прогреваем плату.

При этом следует ознакомится с необходимыми температурных режимами для вашей платы (на форумах например).
Строительный фен гораздо хуже чем паяльная установка, так как очень сложно регулировать температуру и необходимо постоянно следить за состоянием платы и близ расположенных компонентов. Зато строительный фен гораздо легче достать.

Духовка или печь

У каждого стоит такая, только есть духовки с электронными точными датчиками, а есть боле старые модели с приблизительными значениями или вообще с отсутствием оных. При прогреве в духовке плата обматывается в фольгу и равномерно прогревается во всех частях платы. Конечно это плюс.

Минус в том что, не всегда есть возможность контролировать температуру. Также если вы забудете снять пластмассовые компоненты с вашей платы, то они полностью расплавятся.

Лично мне удалось спасти видеокарту 8800GTS благодаря прогреву у специалистов за 15$. Думаю они не используют для этого духовки, чтобы жарить видеокарты как пирожки

Там такие вещи делаются как минимум с хорошей паяльной установкой. В общем заплатил и не пожалел, видеокарта работает до сих пор. Как поступать вам в данной ситуации, советовать не буду, думаю вы сами без труда определитесь.

Перед тем как прогреть видеокарту не забудьте провести все необходимые подготовительные шаги для успешности процедуры.

Не забывайте, что теория без практики мертва, а практика без теории – опасна. Подходите к прогреву с умом. Позже мы рассмотрим прогрев на примере материнской платы. чтобы не пропустить.

Помните, что виной плохих контактов, артефактов и физических поломок, чаще всего становятся несоблюдение температурного режима, после прогрева желательно следить за ним. О том какие должны быть температуры я писал здесь.

Температуре компьютера свойственно из года в год увеличиваться, особенно летом, поэтому летом очень часто происходят поломки. Для устранения советую ознакомится с статьей о подготовке компьютера к лету. Таким образом вы не допустите компьютер до поломок и Вам не придется заниматься прогревом. Удачи Вам.

Реквизит

Неисправная видеокарта — 1 шт

Важно, чтобы вы были полностью уверенными в том, что причина поломки вашего компьютера именно в видеокарте, а не, скажем, в блоке питания. Иначе есть риск повредить исправную видеокарту, а компьютер так и не начнёт работать как положено

Если нет возможности проверить самостоятельно, отнесите системный блок на диагностику в любой сервисный центр, там вам поставят точный диагноз.
Газовая или электрическая духовка — 1 шт. В природе существуют варианты «приготовления» с помощью более экзотических приборов: паяльной лампы, строительного фена и даже самодельной горелки, но вариант с обычной кухонной плитой, о котором мы сегодня говорим, представляется наиболее простым и доступным.
Алюминиевая фольга — немного. Существует мнение, что данный ингредиент не только необязателен и бесполезен в данном процессе, но даже вреден для реанимируемой видеокарты. Однако, в нашем случае фольга была использована, поэтому в описании этот компонент присутствует. Применять фольгу или нет каждый пусть решает сам.
Отвёртка, плоскогубцы, термопаста и другие инструменты и принадлежности для работы с компьютером.
Часы. Для засечки времени.
Огнетушитель, вода, песок или другие средства пожаротушения. Техника безопасности при работе с огнём и нагретыми предметами должна быть соблюдена!

С техническим оснащением определились, теперь два слова о теории. Смысл всех действий, которые мы с вами собираемся предпринять, несмотря на необычность исполнения, достаточно прост: с помощью нагрева мы произведём перепайку всех элементов видеокарты. Следовательно, если причиной поломки было нарушение целостности проводящих дорожек, то при нагреве существует большая вероятность того, что они восстановятся. Собственно, вот и вся теория…

Теперь запасаемся терпением, закатываем рукава, расчехляем инструменты и, надеясь на удачу, приступаем.

Процесс очистки

В зависимости от типа загрязнения очищать платы можно по-разному. Если загрязнение слишком сильное или устройство требует определенных навыков, его стоит отнести специалистам. Но обычно получается справиться своими силами.

Сухая чистка

Перед тем, как почистить микросхему, стоит выбрать способ. Пыль и грязь можно убрать при помощи щеточки, кисточки или сжатого воздуха. Количество пыли зависит от чистоты и влажности комнаты.

В зависимости от места загрязнения использовать можно:

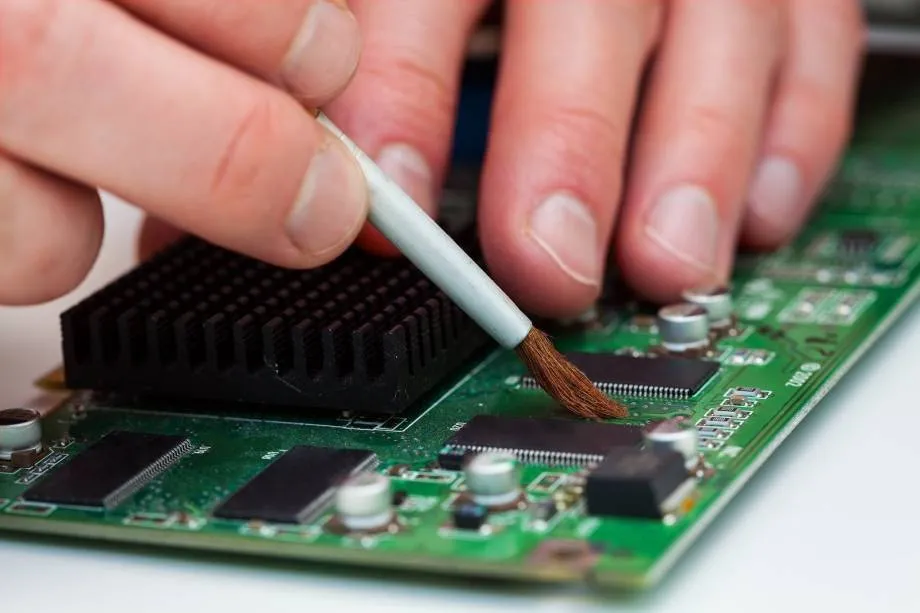

1. Малярную кисть. Она хорошо подходит для больших площадей, например, для плат ЭЛТ телевизоров;
2. Тонкие кисти для рисования с синтетическим или тонким ворсом. Их лучше использовать для открытых мест и углублений с большим зазором (например, при очистке внутри системного блока).
3. Зубная щетка. Хорошо справляется с грязью вдоль небольших плат с небольшими углублениями. Например, ей хорошо чистить платы смартфона.
4. Сжатый воздух, например, резиновые клизмы или «груши». Хорошо выдувают пыль из укромных мест, куда невозможно дотянуться кистью.
5. Тонкие иглы. Применяются в местах, куда не проходит кисть, а воздух не вычищает грязь.
6. Чистая хлопчатобумажная ткань подходит для уборки флюса после пайки или жирных следов. Также можно использовать бумажные салфетки.
7. Ватные палочки хорошо чистят открытые места платы или оптику.

Несложно понять, как очистить плату от окисления и пыли

Необходимо осторожно несколько раз провести щеткой по месту загрязнения или сдуть пыль «грушей». Если грязь засохла и не убирается, ее необходимо растворить и осторожно соскрести

Влажная уборка

Несмотря на то, что контакт с водой для электронных плат вреден, с помощью воды можно легко очистить место. Использовать необходимо дистиллированную воду – она никак не влияет на появление окислов, так как не проводит электричество.

Детали промывают под водой, промакивают тканью и сушат

Некоторые платы или детали удобно промывать под проточной водой, для других – осторожно снимать грязь влажной салфеткой или ватной палочкой.

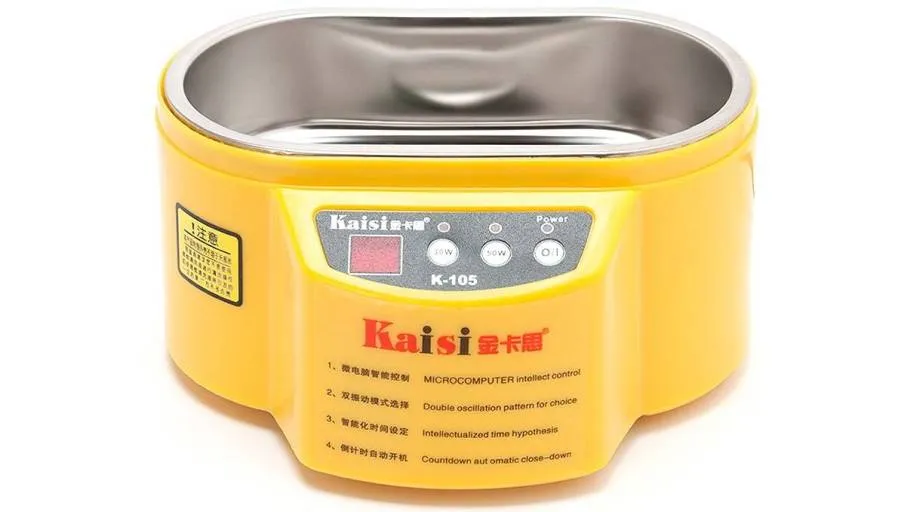

Обычно используют специальные ультразвуковые ванны: в них наливают раствор для чистки, помещают плату и оставляют на указанное время (до 15 минут). затем деталь споласкивают дистиллированной водой или спиртом, промакивают мягкой тканью и оставляют сушить

При работе важно четко следовать инструкции и заливать внутрь только подходящий раствор

Химические способы

Выбирая, чем почистить микросхему от окисления, не стоит забывать о химических составах. Это лучшие варианты очистки электронных плат. Использовать можно как простой спирт, так и профессиональные средства.

Каждый вариант подойдет для определенных условий:

Спирт хорошо справляется с удалением небольшого количества флюса

Нужно нанести спирт на салфетку и осторожно потереть место. Второй вариант – замочить плату в спирте, затем продуть сжатым воздухом для удаления остатков спирта

Замачивание позволит спирту проникнуть в самые крохотные щели и убрать всю грязь и остатки воды.

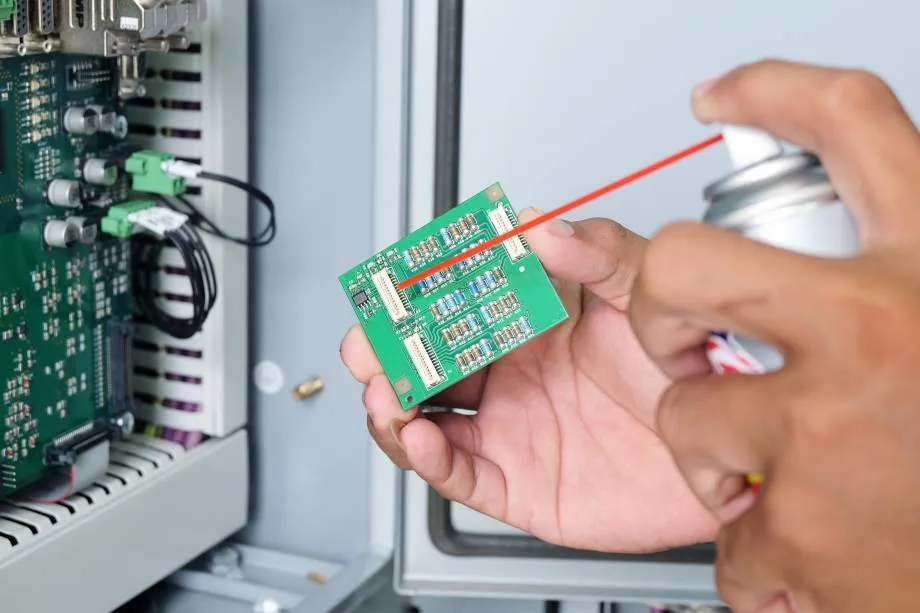

Универсальный очиститель на основе спирта, растворителя и ПАВ (поверхностно активных веществ). Он продается в баллоне и удобен для использования.

Растворитель прекрасно справляется с удалением флюса и пайки. Однако некоторые растворители могут плохо отразиться на состоянии пластика.

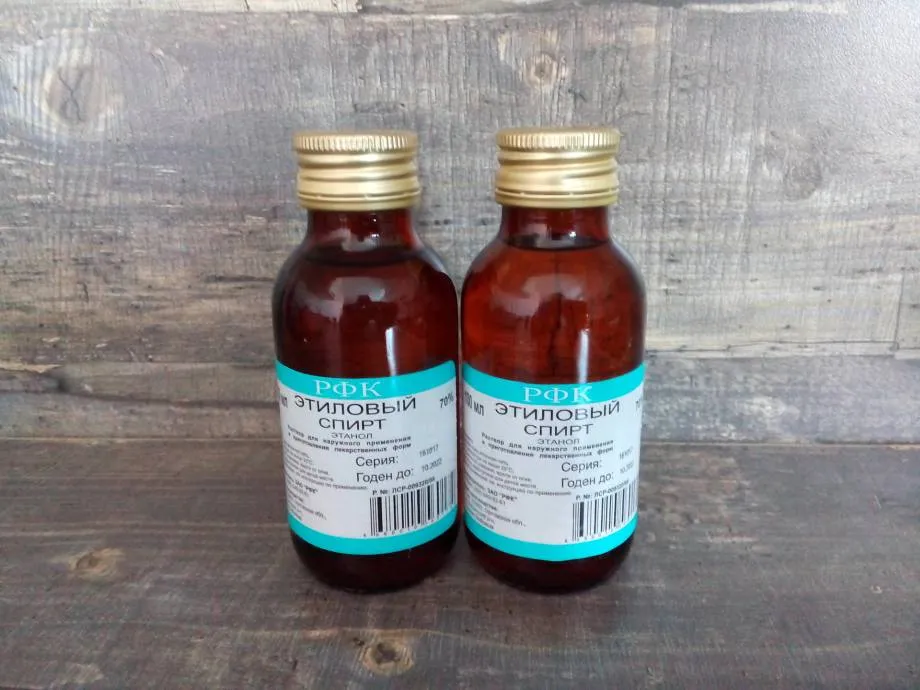

Этиловый или нашатырный спирт. Это не очень эффективное средство, так как оно больше рассчитано на обезжиривание, но, если пятно небольшое, а поблизости только эти спирты, можно попробовать
Важно! Использовать духи, одеколоны или любые смеси с эфирными маслами нельзя.

Решая, чем протирать платы, не стоит забывать о кислотах: аспирине, лимонном соке или лимонной кислоте. Их необходимо развести в воде и нанести на место

Аспирин обладает едкими парами, с ним стоит обращаться осторожно.

Можно применить флюс или канифоль. Они хорошо очищают зону и подготавливают ее, но их стоит использовать только если запланирована пайка, иначе придется очищать плату уже от них.

Некоторые специалисты советуют убирать окислы механическими способами: при помощи наждачки, острого ножа или ластика. Использование этих средств требует определенных умений и может повредить поверхность.

В видео можно увидеть в сравнении действие самых популярных средств для чистки плат

Печатная плата

Итак, приступим. Первое, что мы видим – печатная
плата, на которой смонтирован сам кремниевый кристалл. К материнской
плате ноутбука он крепится с помощью BGA пайки. BGA – Ball Grid Array –
массив оловянных шариков диаметром около 500 мкм, размещённых
определённым образом, которые выполняют ту же роль, что и ножки у
процессора, т.е. обеспечивают связь электронных компонентов материнской
платы и микрочипа. Конечно, никто вручную не расставляет эти шарики на
плате из текстолита, это делает специальная машина, которая перекатывает
шарики по «маске» с дырочками, соответствующего размера.

BGA пайка

Сама плата выполнена из текстолита и имеет 8 слоёв из
меди, которые связаны определённым образом друг с другом. На такую
подложку монтируется кристалл с помощью некоторого аналога BGA, давайте
назовём его «mini»-BGA. Это те же шарики из олова, которые соединяют
маленький кусочек кремния с печатной платой, только диаметр этих шариков
гораздо меньше, меньше 100 мкм, что сопоставимо с толщиной
человеческого волоса.

Сравнение BGA и mini-BGA пайки (на каждой микрофотографии снизу обычный BGA, сверху – “mini”BGA)

Для повышения прочности печатной платы, её армируют
стекловолокном. Эти волокна хорошо видны на микрофотографиях, полученных
с помощью сканирующего электронного микроскопа.

Текстолит – настоящий композитный материал, состоящий из матрицы и армирующего волокна

Пространство между кристаллом и печатной платой
заполнено множеством «шариков», которые, по всей видимости, служат для
теплоотвода и препятствуют смещению кристалла со своего «правильного»
положения.

Множество шарообразных частиц заполняют пространство между чипом и печатной платой

А теперь выводы — Как уже говорилось выше, основная проблема BGA это разрушение шариков и уменьшение «пятна» контакта с подложкой. Но — в 99% случаев это происходит там где кристалл припаян к подложке ! поскольку греется именно сам кристалл и шарики там во много раз мельче. «Отваливается» именно кристалл от подложки а не сам чип от платы ! (справедливости ради — очень редко встречается отрыв чипа именно от платы, но это очень редкий случай)

Так почему же помогает прогрев и реболл ?  — а он не помогает. От нагрева шарики под кристаллом расшираяются, пробивают пленку окисла и контакт восстанавливается на время. На какое время — это лотерея. Может 1 день, а может и месяц — два. Но итог всегда будет один — чип умрет опять. Чтобы восстановить чип нужно реболлить кристал, а это учитывая размеры шаров скажем так — не реально.

100 % вариант ремонта — это замена чипа на новый.

Мы рассмотрели чип nVidia , но большинство выше сказанного относится ко многим чипам, в том числе и АТИ . С АТИ еще интереснее — современные чипы АТИ очень плохо относятся к прогреву фенами, было уже много случаев когда некоторые «сервисы» грели чипы АТИ в надежде что плата оживет, но они убили живые чипы , а проблема изначальна была в другом.

PS — Современные чипы nVidia и ATI уже не оживают от прогрева . Но любителей прогреть это не останавливает, греют все чипы подряд, до пузырей, убивая плату окончательно, и при этом говоря клиентам умные слова — «пропайка» , «ребоулинг» , но Вы прочитали эту статью, и надеюсь сделали верный вывод !

PPS — Комментарии и указания на неточности приветствуются.

Please enable JavaScript to view the <a href=»http://disqus.com/?ref_noscript»>comments powered by Disqus.</a>
comments powered by Disqus

Вместо вступления

В этой статье речь пойдет о том как в кустарных условиях и бесплатно восстановить видеокарту с артефактами.

Как-то раз один мой знакомый попросил посмотреть его компьютер. С его слов на мониторе появились странные полосы, квадраты и прочие искажения.

Всё стало ясно почти сразу, артефакты. Компьютер довольно давно не чистился от пыли и все кулеры обросли «валенками». Почти никакого охлаждения и в этих условиях видеокарта ежедневно тянула что-то вроде GTA4.

Основная причина появления артефактов, это нагрев процессора видеокарты свыше 220°С. Именно при этой температуре начинает плавится припой и чип частично отпаивается. Конечно, система охлаждения что есть сил прижимает чип к плате, а встроенное ПО уменьшает частоту, но этого недостаточно. Нужно понимать, что под воздействием высоких температур чип быстро деградирует, видеокарта может вообще перестать подавать признаки жизни, но моему знакомому повезло.

Сразу скажу, что подобный ремонт видеокарт с артефактами в лучшем случае принесет лишь временный результат, так 3 отремонтированных мной видеокарты обрастали артефактами в течении 2 месяцев. Одну из видеокарт удавалось воскрешать более 8 раз, то был больше спортивный интерес, а видеокарта после всего этого поменяла цвет с синего на темно-коричневый.

LSD-подобные артефакты

Артефакты видеокарты типа «Лесенки»

Артефакты видеокарты типа «Столбики»

Электронная микроскопия

Оптическая микроскопия даёт 100-200 крат увеличения,
однако это не идёт ни в какое сравнение с 100 000 или даже 1 000 000
крат увеличения, которое может выдать электронный микроскоп
(теоретически для ПЭМ разрешение составляет десятые и даже сотые доли
ангстрема, однако в силу некоторых реалий жизни такое разрешение не
достигается). К тому же, чип изготовлен по техпроцессу 90 нм, и увидеть с
помощью оптики отдельные элементы интегральной схемы довольно
проблематично, опять-таки мешает дифракционный предел. А вот электроны
вкупе с определёнными типами детектирования (например, SE2 – вторичные
электроны) позволяют визуализировать разницу в химическом составе
материала и, таким образом, заглянуть в самое кремниевое сердце нашего
пациента, а именно узреть сток/исток, но об этом чуть ниже.

Как не перегревать дорожки печатной платы

Плохой текстолит и перегрев печатной платы являются самой большой проблемой. Именно от перегрева печатной платы и отваливаются дорожки, восстанавливать которые затем очень трудно, а подчас и невозможно.

Чтобы решать проблему с перегревом печатной платы, следует воспользоваться одним из предложенных способов:

• Использовать для пайки плат паяльную станцию. Хороша паяльная станция тем, что можно точно выставить требуемую температуру, и тем самым избежать проблем с перегревом платы и отваливанием дорожек от неё;
• Использовать паяльник подходящей мощности. Если паяльник не имеет регулировки температуры, то его нужно хотя бы выключать на время. Лучше, конечно же, купить подходящий паяльник для пайки плат, который имеет возможность регулировки нагрева. Также можно подключить паяльник через диод, уменьшив тем самым его мощность.

При пайке старых печатных плат, чтобы не отваливались дорожки, нужно соблюдать множество различных нюансов. Основные правила, это придерживаться температурного режима и не перегревать плату. На пайку одного контакта должно уходить не более 1-2 секунд, а иначе перегрева не избежать.

Также проблемы часто возникают и по той причине, что на припое платы образовалась окись. Происходить это из-за неподходящих условий и долгого хранения. Удаление окиси поможет припою плавиться легче, а, следовательно, дорожки не будут перегреваться, и отваливаться от платы в процессе пайки.

Источник

Метод прогрева

Чтобы хорошо прогреть плату для диагностики, нужно:

Оцените размеры платы. Если это плата от мобильного телефона, то подойдет паяльный фен без использования нижнего подогрева;

Защитите мелкие SMD детали и пластмассовые разъемы. Это можно сделать с помощью термоскотча, чтобы детали случайно не сдувались с платы;

Удалите компаунд с микросхемы. Иначе он может помешать прогреву и испортить плату. Удаляется обычно теплым воздухом и пинцетом;

Нанесите флюс. Выберите пастообразный флюс и нанесите его по периметру диагностируемой микросхемы тонким слоем.

Равномерно начните прогревать участок платы до 320 °C. Не превышайте этот порог. Прогревайте плавно со 100 до 320 °C с шагом по времени по 20 секунд. Если начнете греть сразу 320 °C — флюс начнет кипеть.

Пинцетом проконтролируйте прогрев. Аккуратно начинайте пошатывать микросхему пинцетом. Не делайте резких движений и не перестарайтесь. Если микросхема реагирует не небольшие касания и возвращается на место, то прогрев завершен

ВНИМАНИЕ! Делайте это аккуратно! Иначе шары слипнутся, и придется снимать микросхему для перекатки.

После этого, оставьте плату до остывания и можно продолжать диагностику далее.

Post Views:
825

Жарим

Geforce GTX 660 вид спереди

Geforce GTX 660 вид сзади

С видеокарты необходимо снять все пластиковые части, радиаторы, да и вообще всё, что можно снять и видеокарта почти готова к обработке теплом. Но не всегда всё складывается так просто. На некоторых видеокартах производители распаивают конденсаторы старого типа и при длительной тепловой обработке они будут щелкать как попкорн, поэтому предварительно их лучше выпаять или прикупить новых. Нам повезло, у нас распаяны современные конденсаторы, устойчивые к длительному нагреву.

Конденсаторы, которые взорвутся.

Термоустойчивые электролитические конденсаторы

Первым делом необходимо поперчить, посолить по вкусу обмотать видеокарту обычной фольгой для готовки. У фольги 2 ключевых миссии:

• Равномерно распределить тепло по поверхности карты.
• Защитить элементы карты от конвекции духовки. Все дело в том, что в момент пикового нагрева припой переходит в жидкую фазу и перестаёт удерживать распаяные на плате карты элементы, их может просто сдуть:)

Обратите внимание, карта запекается строго чипами вверх!

Заворачиваем видеокарту чипами вверх!

Мумифицированная фольгой видеокарта

Нам нужно точно знать сколько греть и когда остановиться. Я нашел довольно простой способ, я использовал обычный легкоплавкий припой ПОС-40. Объясню позже как это работает.

Припой ПОС-40

Индикатор из припоя ПОС-40

GTX на русской раскладке

Устанавливаем температуру духовки примерно на 230°С и помещаем пациента внутрь, поверх размещаем наш индикатор.

Температура духовки 230°С

Видеокарта с индикатором

Внимательно смотрим на индикатор, в процессе запекания он будет деформироваться и в итоге медленно переходит в жидкую фазу. Припой видеокарты имеет примерно тот-же состав, что и на видеокарте, в итоге, когда наш индикатор окончательно «сложится», процесс приготовления окончен. В процессе карта может немного дымить, ничего страшного:)

Индикатор покажет состояние готовности.

Индикатор готовности

Индикатор готовности размягчается

Индикатор готовности плавится

Пора отключать печь

Нельзя вынимать из духовки видеокарту сразу, нужно дать духовке остыть, а припою хорошо схватиться. В идеале оставить духовку отключенной до полного остывания. Если совсем не терпится собрать и проверить карту, немного приоткрыть дверцу духовки и дать полностью остыть.

Разворачиваем карту

Видеокарта немного потемнела

Вполне ожидаемо, карта немного поменяла цвет.

Собираем в обратной последовательности и проверяем. С высокой вероятностью, карта ещё немного послужит.

Всем неубиваемых видеокарт или успешной домашней кулинарии!

При пайке отваливаются дорожки, что делать

При пайке, особенно старых плат, часто возникает проблема с тем, что дорожки начинают просто отваливаться от текстолита. Особенно остро стоит проблема, когда плата паяется несколько раз.

Что там говорить, в Советском Союзе качество печатных плат оставляло желать лучшего. Конечно же, влияет на них негативным образом и время, а также, различные другие нюансы, например, перегрев.

Как бы там ни было, но если нужно восстановить старую плату, то приходится как-то приспосабливаться и выходить из сложившейся ситуации. Многие решают проблему кардинально, путем переноса всех радиодеталей на новую плату.

Пошаговый процесс восстановления дорожек на печатной плате

Взаимодействие отдельных элементов платы обеспечивается за счет наличия металлизированных цепей. Именно по фольгированным дорожкам протекает электрический ток. Однако в процессе эксплуатации целостность цепей может нарушаться. Чаще всего это происходит из-за перегрева изделия, резких перепадов напряжения или механических повреждений.

Разрывы фольгированных дорожек нарушают функциональность платы, а то и вовсе выводят ее из строя. Чтобы вернуть ей табельную работоспособность, необходимо восстановить целостность электропроводящих цепей — solderpoint.ru/vosstanovlenie-dorozhek-na-plate. Как выполняется эта операция, рассмотрим ниже.

Этапы ремонта

Восстановление дорожек печатной платы осуществляется в несколько шагов:

• Комплексная диагностика изделия.
• Определение участков с повреждениями.
• Демонтаж компонентов.
• Обновление металлизированной цепи.
• Пайка поверхностных и выводных элементов.
• Проверка платы отделом технического контроля.

С проблемных участков демонтируются поверхностные и выводные элементы. Следующим шагом с пластины убираются поврежденные дорожки. Затем мастер напаивает новые металлизированные цепи и восстанавливает контактные площадки. После этого он монтирует новые компоненты взамен перегоревших. Отремонтированная плата подвергается повторной проверке с использованием тестеров. Это нужно для того, чтобы убедиться в ее 100% функциональности.

И если изделие работает должным образом, оно упаковывается для отправки заказчику. Ремонт всегда осуществляется в индивидуальном порядке. А потому и его стоимость тоже рассчитывается индивидуально. Восстановление электропроводящих цепей на плате – работа из разряда «ювелирных». Поэтому ее выполнение следует доверить профессионалам – специалистам надежного центра пайки. Квалифицированный мастер проверит поврежденное изделие и посоветует, что лучше: проводить ремонт или изготавливать новую микросхему «с нуля».

Источник

1 место — чистка спиртом

Ну и конечно самыми лучшими средствами очистки платы от почти всех невзгод являются спирт, спирто-бензиновая смесь (СБС) и растворитель. Дело в том, что у этих жидкостей  коэффициент поверхностного натяжения меньше, чем у воды, поэтому они могут проникать в более узкие щели и вытекать оттуда.

Способы очистки спиртом и растворителем

• очистка спиртом с помощью салфетки лучше подходит для удаления небольшого количества остатков флюса с платы.
• СБС и растворитель более активно удаляют любое количества флюса и других остатков после пайки платы;
• универсальный очиститель в баллончике на основе спирта, растворителя и ПАВ лучше всего подходит для быстрого удаления остатков даже из-под чипов BGA;
• замачивание в спирте с помешиванием дает наибольшую уверенность в удалении лишней воды и окислов даже из под микросхем. Для ускорения сушки хорошо бы продуть плату сжатым воздухом.

В принципе и все — больше я способов очистить плату не нашел. Но если найдете, то присылайте мне или оставляйте комментарий внизу. Ах да, полезное видео про отмывку плат от флюса.

Одной из причин появления вышеописанных «расстройств» может быть отсутствие контакта (плохой контакт) одного из выводов BGA компонентов с контактами самой платы.

Если внимательно посмотреть на плату, например, на ту
же горячо любимую видеокарту, можно заметить, что некоторые чипы и
контроллеры, а также микросхемы памяти имеют множество ножек,
закрепленных припоем. Центральные процессоры тоже имеют ножки, которыми
обеспечивается контакт с сокетом. Реализация контактов BGA (Ball grid array)
компонентов несколько иная, поэтому графические ядра видеокарт,
чипсеты материнских плат и ноутбуков и многие другие компоненты ножек
не имеют. Контакт с платой обеспечивает множество шариков из припоя,
которые наносятся на нижнюю часть компонента и, расплавляясь в
определенном месте на плате, обеспечивают также и его крепление.Чтоб
обезопасить себя от придирок о неточном использовании терминов,
условимся, что говоря «плата», если не уточняется иного, я имею в виду
абстрактную плату – кусок текстолита правильной формы и нанесенные на
него радиоэлементы для поверхностного монтажа, контроллеры, микросхемы
памяти и прочую электронную машинерию, которая имеет конкретное
назначение и выполняет свою функцию в составе вычислительной системы. То
есть это понятие включает в себя и материнские платы, и видеокарты, и
сетевые карты, и внутренние ТВ-тюнера etc.

BGA GPU на примере некогда легендарной GeForce4. Рядом с графическим ядром расположены чипы памяти с обычными «ножками». (Фото: Андрей Родионов, личный архив)

Причин того, что контакты
пропадают, довольно много. Это может происходить и из-за нагрева
компонента при работе с компьютером (ноутбуком) и его охлаждения при
выключении. При тепловом расширении некоторые выводы могут ломаться, а
если учесть то, что и в самих выводах возможны дефекты, то со временем
вероятность возникновения проблемы увеличивается. Кроме того,
негативное влияние, особенно на ноутбуки, оказывает вибрация и даже
несильные удары, которых невозможно избежать при эксплуатации. Но если
нагревание и остывание компонентов – явление нормальное, то абсолютно
ненормальным является перегрев. Именно его влияние может стать
критическим. Нужно понимать, что порой даже минимальный дефект,
возникший при изготовлении, может через несколько лет стать причиной
исчезновения контакта.
