Вытяжка для мангала своими руками: виды и правила установки

Зачем нужна вытяжка

Мангал без вытяжки может быть использован на открытом воздухе круглый год, но при его монтаже в беседке без дымоотвода не обойтись. Начинающие строители, решив сделать печь своими руками, должны использовать самые простые чертежи. Очень красиво выглядит вытяжной зонт из меди, но его сооружение под силу только опытным мастерам.

Зонт вытяжки нужен для того, чтобы выполнять следующие функции:

защищать жаровню от осадков;
отводить летучие соединения.

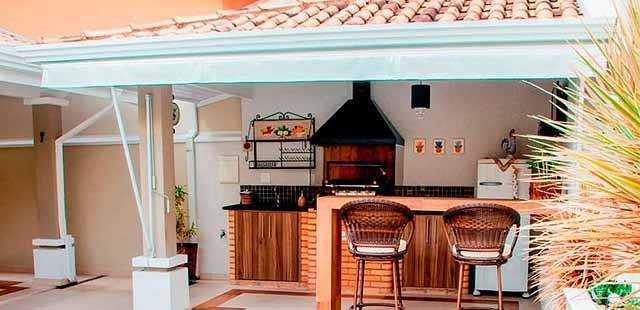

Печь, установленную в беседке, от осадков защищает навес. А вот вытяжной зонт дает возможность располагать жаровню не только под крышей, но и на участке около дома. Мангал из кирпича своими руками может быть сделан за несколько дней.

Во втором случае вытяжка улавливает газы, образующиеся при горении, и отводит их вверх. Работа дымоуловителя основана на силе тяги и сходна с печью-барбекю. Когда топливо интенсивно горит, то образуется дым. Он легче окружающего воздуха, поэтому стремится ввысь. Когда устанавливается вытяжной зонт, дым не рассеивается. Он направляется в трубу, освобождаясь лишь в конце дымохода. Все вредные соединения удаляются, не нанося вреда здоровью человека.

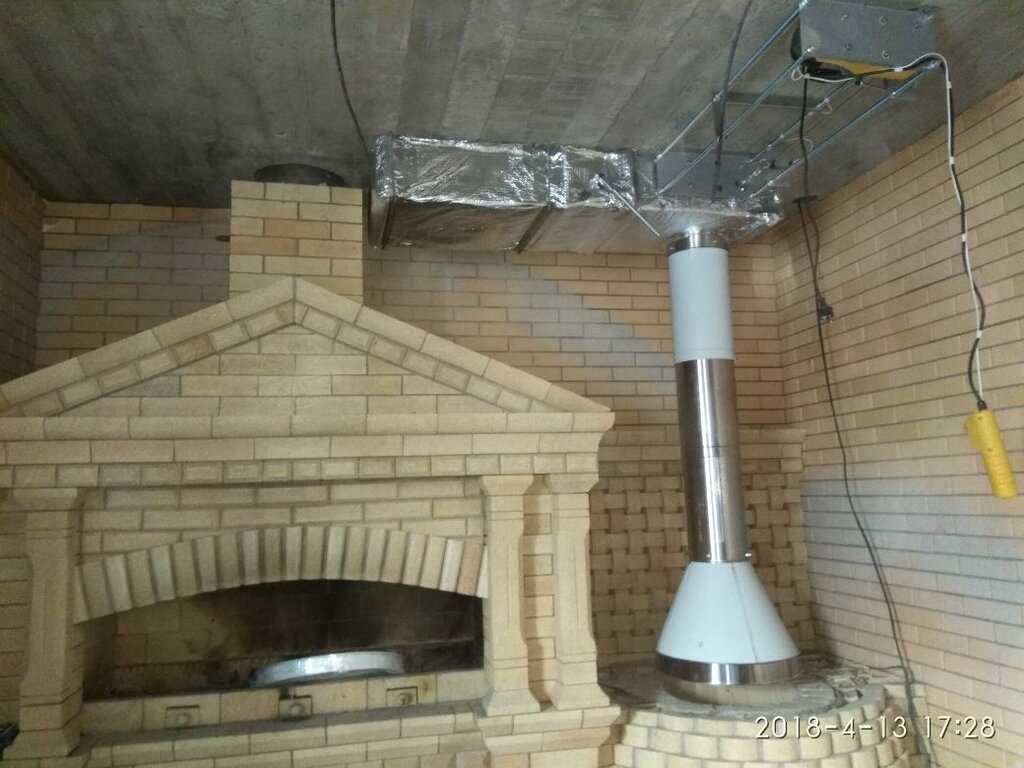

Мангалы с дымоходом можно располагать в закрытых помещениях, например, для их размещения подходит купольная беседка с остекленными окнами. Сделать такую печь допустимо в гараже. Здесь может быть установлен мангал с вытяжкой с гидрофильтром. Он используется для удаления запаха из помещения. Сооружение изготавливают из нержавеющей стали, подача воды контролируется вручную или автоматическим способом.

Проходя через фильтр вытяжного зонта, поток воздуха охлаждается до температуры +40…+50°С. Кроме того, фильтр для вентиляции предотвращает откладывание жира на вентиляторах и стенах вентиляционных каналов. Систему можно установить в барах, ресторанах и частных домах, где планируется разводить открытый огонь. Вместе с фильтром нужно использовать дымосборник для мангала.

Теоретически эта система подходит даже для жилых помещений, но все равно следует пользоваться открытым пламенем с осторожностью. Мангал в квартире под вытяжкой может быть установлен, если она очень мощная. Но не следует забывать о пожарной безопасности и спокойствии соседей

Но не следует забывать о пожарной безопасности и спокойствии соседей.

При этом в квартире необходимо сделать принудительное вентилирование помещений. Продукты горения топлива должны быть удалены из комнат. Если есть желание запекать мясо, то лучше купить электрический тандыр.

Планируя строительство на участке, нужно заранее приобрести чертеж для мангалов. Без него нельзя возвести сооружение.

Устройство вытяжки своими руками потребует времени и терпения. Если в работе планируется использовать медный лист, то начинающему строителю лучше не делать все своими руками, а заказать изготовление вытяжных зонтов мастеру.

Особенности функционирования устройств

Производители предлагают стационарные и переносные мангалы, притом разборные мобильные конструкции не оснащаются вытяжкой. Первая категория нередко реализуется в виде многофункционального барбекю-комплекса со встроенными механизмами для вывода продуктов сгорания, но при необходимости можно и своими руками установить вентилятор на мангал.

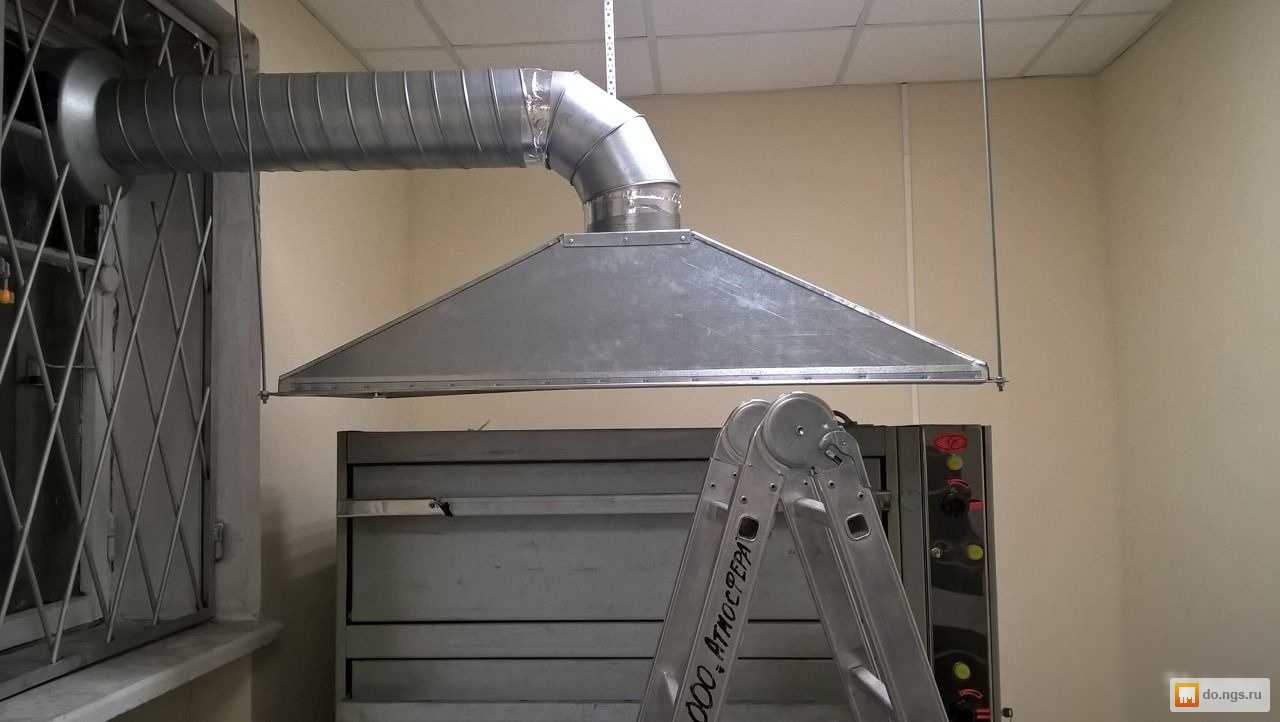

Конструкция выглядит как стандартный вытяжной зонт, притом купол (первое рабочее звено) может быть выполнен в форме срезанной пирамиды, эстетичной полусферы, габаритного параллелепипеда. Если составление дизайна беседки, летней кухни поручается профессионалу, можно встретить декорированные вытяжки, гармонично дополняющие интерьер и экстерьер.

Как выглядит вентилятор для мангала

Объем купола должен минимум на треть превосходить рабочий объем вытяжного оборудования, это условие неизменно для обеспечения своевременного сбора и вывода газов. Расчет оптимальной высоты трубы и производительности вентилятора должен основываться как на технических параметрах сооружения, так и на планируемой интенсивности эксплуатации мангала.

При проектировании вытяжной системы в зоне барбекю важно обеспечить связке оборудования следующие характеристики:

для создания оптимальной тяги дымоходу нужно придать сужение и изгиб. Промежуток между верхней линией трубы и поверхностью почвы должен составлять от 280 см. По мере увеличения высоты дымохода усиливается генерация тяги;
неотъемлемым атрибутом является жаростойкий искрогаситель, монтируемый на вершину трубы. Он выглядит как сито, сквозь него свободно перемещаются газы, при этом он препятствует случайному возгоранию сооружения из-за вырывающихся искр;

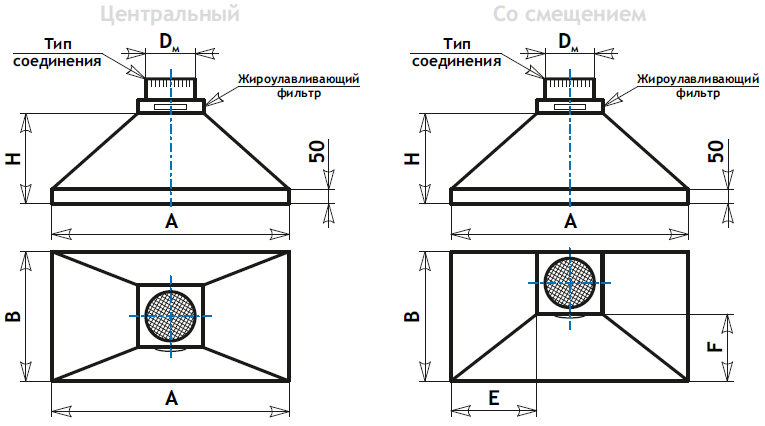

чтобы облегчить эксплуатацию мангала, стоит предусмотреть жироуловитель – это жесткая рама, оснащенная сменной емкостью. Последняя собирает вытекающий из продуктов сок, жир, ее легко почистить или заменить на новую в зависимости от особенностей исполнения и материала.

Главным рабочим звеном вытяжки для мангала является дымоотсос в виде вентилятора, он отвечает за дополнительный воздухообмен и вывод дыма из зоны готовки.

Ошибки новичков

При конструировании вытяжки новички совершают нелепые ошибки, из-за которых потом приходится все переделывать:

Узкий дымоход. Некоторые изготавливают дымоход с узким сечением, и в результате он не сможет вбирать достаточное количество дыма. Это приведет к перестройке всей вытяжки. Чтобы избежать этой проблемы, рассчитывайте размеры сечения исходя из того, что у металлической вытяжки оно составляет больше 15 см, а у кирпичной – от 26 см и более.
Слишком короткая труба. Аэродинамические свойства устройства напрямую зависят от длины трубы. Чтобы она втягивала нормальное количество дыма, ее высота должна быть не менее 3 м.
Использование неподходящих материалов. Так как мы имеем дело с огнем, все материалы должны быть огнеупорными. Также не забудьте дополнительно их укрепить, покрыв антикоррозийным покрытием.

Итак, мы рассмотрели особенности вытяжки для мангала и способы ее изготовления. В заключение скажем несколько слов о правилах эксплуатации. Регулярно очищайте внешнюю (моющими средствами) и внутреннюю (жирорастворяющими средствами) части вытяжки. Не забывайте про чистку жироуловителя. Используйте ершик для прочистки дымохода. Труба дымохода должны быть защищена от дождя и снега.

Примеры беседок с тандырами

Несомненно, предложенный вариант приготовления пищи не так распространен, как классический мангал или барбекю. Ему отдают предпочтение только знающие люди, которые уже знакомы с подобным способом готовки и получают от этого кайф.

Поэтому прежде чем вообще рассматривать покупку такого устройство, крайне рекомендуется ознакомиться с ним где-нибудь у знакомых или в заведении. Довольно много мест предлагает еду из тандыра, поэтому найти его не составит труда.

Решившись на установку тандыра в беседку или рядом с ней, вы получите очень оригинальный очаг, который будет крайне интересен гостям и знакомым. Возможно, вы будете единственными в жизни людьми, которые накормят кого-то именно из этой печи.

В данной установке нет ничего запредельно сложного или неприятного. Просто она непривычна для нас, любителей шашлыков и запеченной на углях рыбе, поэтому и в голову закрадываются сомнения: «А нужно ли мне это всё вообще?». Задам встречный вопрос: «А почему бы и нет?».

Особенности установки гидрофильтра и его применения

Установка гидрофильтра всегда производится по горизонтали. Его можно размещать на поверхности стены, под потолком либо на полу последнего этажа. При установке используют специальные кронштейны. Последние следует укрепить на потолок. К их нижним концам укрепляются рейки в горизонтальном положении, а на них ставится гидрофильтр.

При напольном размещении потребуется осуществить установку силовой рамы, на которую ставится устройство, позволяющее производить очистку дыма. Не стоит размещать фильтр на полу, поскольку в него будет постоянно подаваться вода. Устройство должно быть установлено в помещении.Температура в нем не должна опускаться ниже +3°С.

Изготовление искрогасителя водяного типа или гидрофильтра осуществляется с использованием нержавеющей стали. Все модели имеют мелкодисперсные полноконусные форсунки, гарантирующие низкий уровень потребления воды и оптимальное гашение искр. Различают следующие виды устройств:

сетчатый;
лабиринтный.

Гидрофильтры также бывают:

вертикальными;
горизонтальными;
П-образными;
Г-образными;
Z-образными.

Размеры искрогасителя сетчатого типа являются небольшими, что является преимуществом этого устройства, в отличие от лабиринтного водяного фильтра. Последний обладает наибольшими габаритами, что является отрицательной стороной этого устройства. Преимущества сетчатого искрогасителя состоят в низкой цене (от 30 тыс. рублей), а лабиринтного — в меньшей периодичности, максимальном уровне очистки, искрогашении, охлаждении. Цена последнего составляет от 50 тыс. рублей.

Популярность искрогасителя заключается в том, что он обеспечивает полную нейтрализацию опасных факторов в процессе проведения работ с открытым пламенем. Установка гидрофильтра в кафе или ресторане обеспечивает соблюдение требований инспекций.

Вытяжка для мангала своими руками: чертежи, инструкции, варианты

Если у вас на даче есть кирпичный или бетонный мангал, вы можете сделать его более удобным – отвести от него дым и улучшить горение. Вытяжка для мангала своими руками — это полезный и практичный проект для каждой дачи.

Если самодельный мангал без вытяжки на открытом воздухе еще создает какие-то приятные впечатления, то беседка с мангалом просто невозможна без вытяжки. Работа над вытяжным зонтом для мангала требует от вас средний уровень подготовки и наличие определенных инструментов, что, возможно, для новичка будет тяжеловато.

Но в конце статьи в сможете найти как облегченные варианты этой же вытяжки, так и более продвинутые. Начнем с базовых конструкций и чертежей вытяжки для мангала.

Вытяжка для мангала. Инструменты и материалы

Лист железа 3 мм.
Металлические уголки 20х20х3 мм.
Заклепки, шурупы, термостойкая краска.
Угловая шлифовальная машинка(болгарка) с дисками для резки металла.
Сварочный аппарат, электроды, маска.
Дрель с насадками для бетона.
Заклепочник.

Зонт состоит из каркаса, сделанного из металлических уголков, обшитого металлом. Высота зонта 2 м, он будет устанавливается на мангал размером 105х60 см. Зонт состоит из трех частей: основания, которое крепится на мангал; купола с внутренней перемычкой для улучшения тяги и трубы.

Как сделать вытяжку для мангала своими руками

Перед началом работ измерьте свой мангал, если ваши размеры отличаются, то надо откорректировать размеры вытяжки. Перед работой новые металлические уголки нужно очистить чистой тряпкой от заводской смазки. Болгаркой нарезаем металлические уголки (размеры для каждой детали мангала на чертежах ниже). Во избежание попадания металлической стружки при резке металла, обязательно работаем в защитных очках.

Свариваем из металлических уголков 2 боковые стороны базы вытяжки:
Затем к ним привариваем уголки для задней поверхности базы мангала:
Собираем нижнюю часть купола вытяжного зонта для мангала:
Привариваем на нее уголки задней части купола мангала:
Собираем боковые части купола вытяжки для мангала:
Собираем трубу:
После сварки обрабатываем швы вытяжки шлифовальным диском. Для того, чтобы защитить металл обрабатываем каркас термостойкой краской.
Размечаем металл для обшивки вытяжного зонта:
Подгибаем кромки и линии сгиба , закрепляя лист на краю верстака:
Обшиваем базу вытяжки металлом с помощью заклепок и установочного инструмента (заклепочника):
Перед обшивкой купола вытяжки добавляем внутрь по диагонали металлическую пластину, которая будет способствовать улучшению тяги. Этот пластина представляет собой металлический лист размером 99х34 см с 2 см кромками по краям, за которые она крепится в нижней части купола.
Размечаем и вырезаем металл для обшивки купола вытяжки:
Обшиваем трубу вытяжного зонта для мангала:
Окрашиваем вытяжку мангала термокраской.
Устанавливаем базу на мангал, закрепляя ее на кирпиче саморезами для бетона (кирпича).
Устанавливаем купол, закрепляя его заклепками на кромку базы.
Устанавливаем трубу, одевая ее на купол, для крепежа используем заклепки.

Вытяжка для мангала: варианты конструкций

Вы можете модифицировать базовый вариант вытяжного зонта, делая другие варианты вытяжки. Часто базу выкладывают из кирпича, а затем устанавливают на нее купол с трубой.

Труба может быть как готовая металлическая, так и кирпичная.
Кроме того, вместо П-образной базы, можно сделать угловую:
Вытяжные зонты сделанные из кирпича делаются по тому же принципу — варится металлический каркас, который обкладывается огнеупорным кирпичом.
Кроме кирпича вытяжку часто оформляют диким камнем.
Вытяжка для мангала может быть декорирована и деревом — металлический вытяжной зонт обшивается деревом с использованием термоизоляционных прокладок.
Вытяжка для мангала своими руками создаст для вас больше комфорта, избавив от надоедливого дыма в глаза при готовке и оставив аромат открытого огня для готовых блюд.

Если вы только начинаете думать как самому сделать мангал, вам будет интересна наша статья Хотите сделать мангал своими руками: 25 фото и чертежи

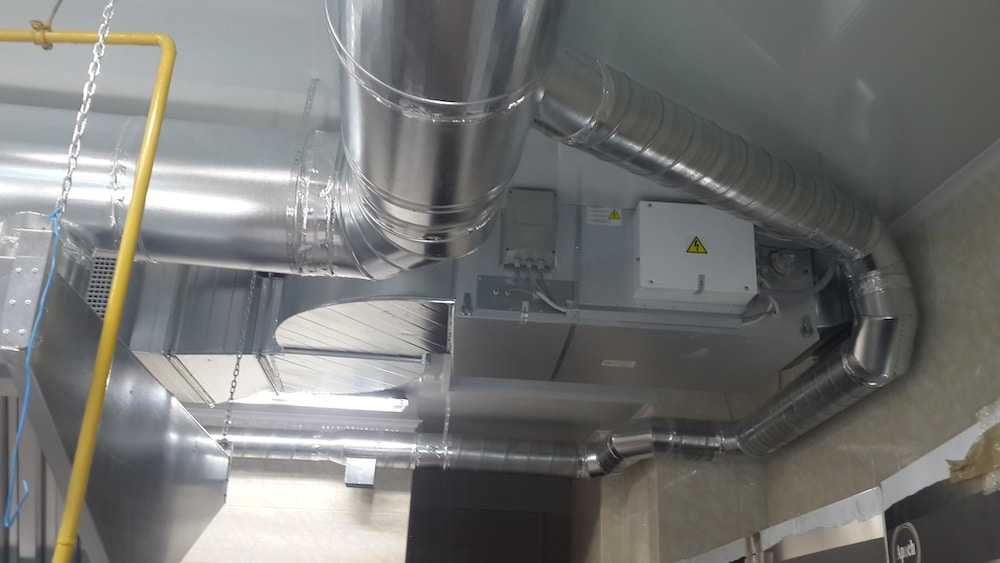

Выбираем канальный вентилятор

Осевой

Крыльчатка толкает воздух вдоль оси вращения.

Очень компактны, при монтаже в канале получаются не сильно толще самого канала.
Производительность меньше, чем у центробежных.
Но уровень шума ниже.

Центробежный

Здесь газы под действием центробежных сил расходятся от центра, потом собираются улиткой в одну сторону или так и уходят в окружающую среду, если вентилятор на конце воздуховода.

Можно получить высокую производительность.
Уровень шума выше, чем у осевых вентиляторов.
Потребуют существенно больше места для установки.

Крышный

Крышными называют вентиляторы, устанавливаемые на конце вентиляционного канала, на крыше.

Позволяет вынести источник шума как можно дальше на крышу.
В некоторых случаях, расположение на крыши — лучшая доступность вентилятора (обслуживание, ремонт).
Меньше тепловая нагрузка на вентилятор.

Пошаговое изготовление

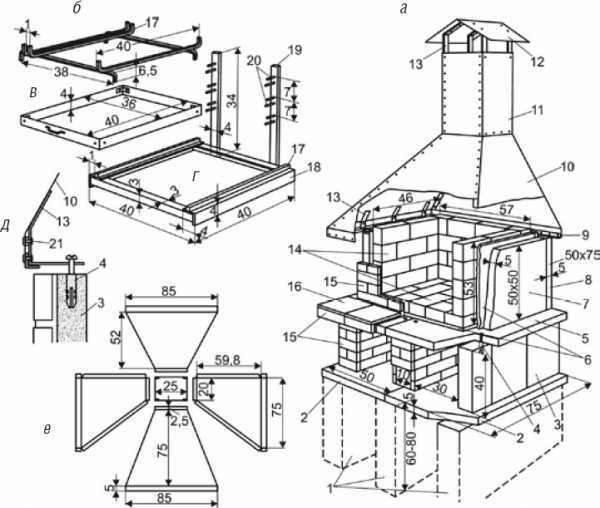

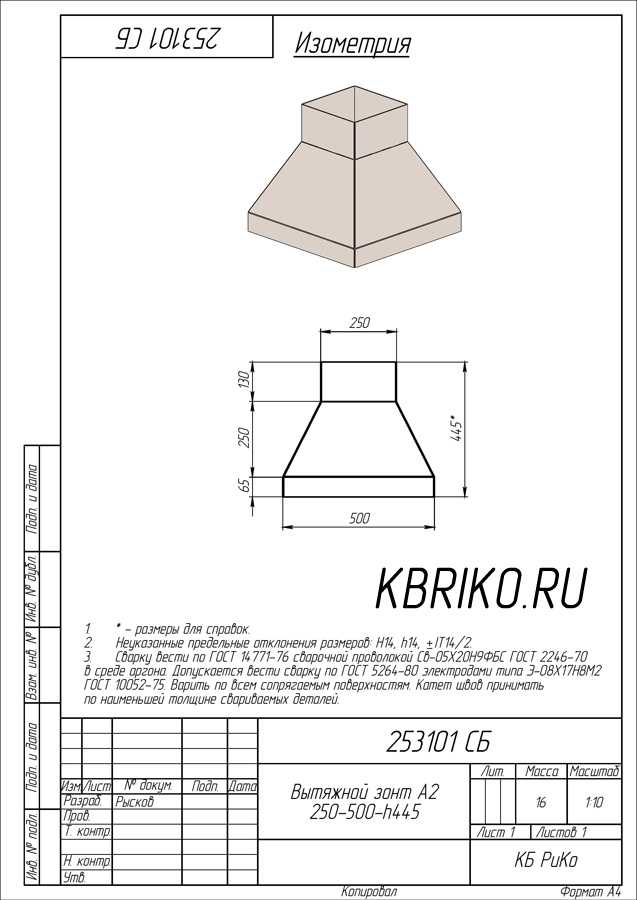

Чертеж металлической вытяжки

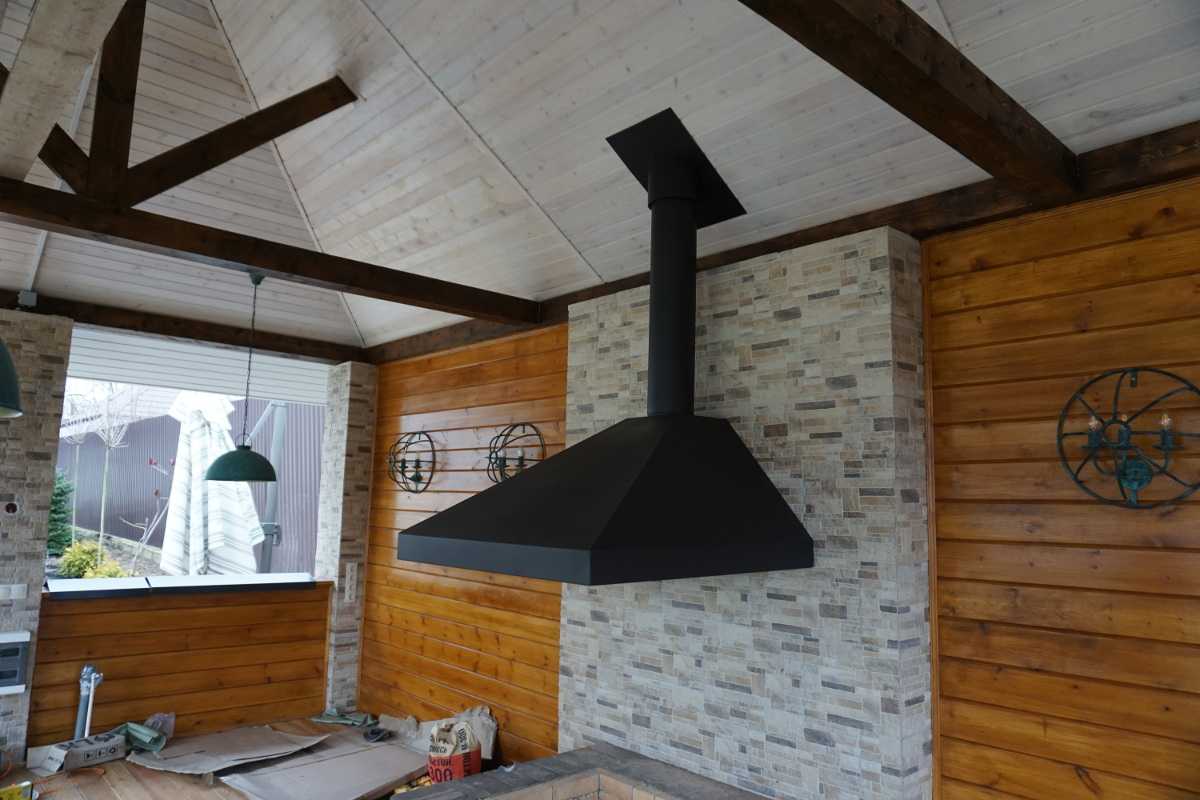

Вытяжку для мангала в беседке можно сделать своими руками. Требуется умение работать со сварочным аппаратом. Пошаговая инструкция довольно проста.

Разрабатывают чертеж.
Очищают уголки от смазки, нарезают по размерам.
Сваривают из металлического профиля и уголков нижнюю базу – более узкое отверстие купола.
Собирают нижнюю часть, более широкую. По форме она напоминает каркас для ящика с невысоким бортиком.
Приваривают на уголки на обе рамы боковые элементы. Получается некоторое подобие четырехгранной пирамиды с прямоугольным основанием.
Таким же образом собирают каркас для дымосборника – части трубы нужного сечения.
После того как швы остынут после сварки, их обрабатывают шлифовальным диском. Рекомендуется окрасить конструкцию термостойкой краской.
На листе стали или профлисте размечают составляющие зонта и дымосборника и режут металл. Загибают кромки. Дымосборник обшивают сразу. Крепят листы заклепками.
В каркас вытяжки устанавливают диагонально металлический лист. Эта пластина улучшает тягу. Закрепляется она в нижней прямоугольной части зонта.
Вырезанными фрагментами обшивают каждую сторону вытяжки и фиксируют заклепками.
Готовое изделие окрашивают термостойкой краской.

Материалы и устройство

Каналы в доме представлены внутридомовой сетью и выходной трубой, через которую отработанные газы удаляются на улицу.

По своей конструкции эта система может быть выполнена в нескольких вариантах:

Выводы из помещений, соединяющиеся в верхней части здания с последующим оборудованием легкой трубы на крыше, применяется для устройства вентиляции;
Стеновая труба, совмещающая в себе как функции несущей стены, так и трубы, содержащей вентиляционные и дымовые каналы;
Коренная труба, выполняющая только эту функцию и ставящаяся на фундамент;
Насадная труба, представляющая собой продолжение дымохода печи.

Помимо этого, возможно сочетание некоторых технологий. Так, сборные дымоходы и вентиляция вполне могут упаковываться в кладку стены.

Дымовые и вентиляционные каналы делаются из различных материалов, каждый из которых имеет свои достоинства и недостатки, а также установленные нормативами и практикой области применения.

Кирпич

Это самый старый и традиционный материал. Он проверен временем и универсален — из него можно делать как вентиляционные каналы, так и дымоходы для любых видов топлива.

Достоинства кирпичных дымоходов огромны. Они механически устойчивы, способны выполнять роль второго отопительного прибора на вышележащих этажах (если идут от печки, камина или котла) и пожаробезопасны. Но все эти качества не будут проявлять себя, если не соблюдать ряд правил при их устройстве. Вот эти правила:

Для каналов годится только полнотелый керамический одинарный кирпич. Категорически запрещено для этих целей брать силикатный или пустотелый. Он не должен содержать трещин. При несоблюдении данного правила канал будет разрушаться, и особенно это касается дымоходов, где есть фактор повышенной температуры.
Сечение такого канала прямоугольное, что не очень хорошо сказывается на тяге. Чтобы этот недостаток скомпенсировать, высоту трубы нужно просчитывать тщательно.
Внутренняя поверхность канала должна быть идеально ровной. Для этого при кладке производят швабровку специальным инструментом или рукавицей. Если это условие не выполняется, на стенках оседает сажа, конденсат и оксид серы (этот продукт часто образуется при сгорании одоранта — вещества, добавляемого в газ для контроля над утечками). В дальнейшем приводит к разрушению канала, и в особенности верхней его части — трубы.
Все швы в кладке должны быть герметичны и полностью забиты раствором (в горячих участках — глиной или специальной смесью).
Если вы делаете канал в наружной стене, его необходимо утеплить. Для вентиляции вполне подойдет полистирол, а дымовой канал изолируют ватой. Если этого не сделать, наружная поверхность стены будет охлаждать канал, что уменьшит тягу.

Таким образом, возведение таких каналов и труб требует аккуратности и профессионализма, кладка каналов и труб у каменщиков оплачивается по повышенной расценке.

Сборные одноконтурные оцинкованные и стальные системы

Первоначально эта технология использовалась в производственных помещениях, поскольку позволяла отводить отработанные материалы (пыль, газы) непосредственно с рабочих мест. При высоких потолках обеспечить этот отвод стеновыми каналами не представляется возможным, а если учесть, что некоторое оборудование требует непосредственного подключения к вентиляции, такой выбор становится понятным.

Как работает гидрофильтр для мангала и из чего состоит?

Гидрофильтр еще называют водяным. И хотя в разных изделиях могут быть иные элементы, но принцип работы и основные составляющие для всех гидрофильтров одинаковые:

сварной геометрический корпус (для изготовления используют огнеупорный металл с высокими антикоррозийными свойствами);
системы водораспыления;
сетчатый фильтр для гашения искр;
лабиринтная фильтрация, с помощью которой улавливается жир;
подающий воду клапан;
датчики давления;
система, занимающаяся отделением дыма от жидкости;
муфт, выполняет функцию отвода загрязненной жидкости.

Гидрофильтр монтируют также и на сам дымоход с круглым или квадратным сечением. Для удобного подключения дополнительно используются фланцевые соединения. Для их изготовления выбирают нержавеющий металл в виде уголка толщиной 3мм.

Внизу корпуса располагается специальное отверстие для отвода грязной воды диаметром 5 см.

Электрический привод настраивается так, чтобы функционировать вместе с вентиляционным вентилятором.

Как выглядит гидрофильтр для мангала

Разогретый до 80-180° C воздух поступает в гидрофильтр. Но сначала воздух скапливается в колпаке дымохода, частично проходя его. Попав в фильтр с дымом, начинаются следующие процессы:

горячий воздух попадает в смесительную камеру. Давление (2 бара) способствует подаче воды, которая протекает сквозь полноконусные форсунки. Благодаря этому происходит распыление воды по всей смесительной камере. Это способствует орошению и увлажнению воздуха, он становится более прохладный. Давление контролируется монометром, а влияет на него редуктор;
далее воздух проходит сквозь наполненную искрогасящими фильтрами секцию;
увлажненный дым, проходя через камеру с жироулавливающими лабиринтными фильтрами, удаляет жировые частицы;
водяная известь и дым отделяются от дыма. Это происходит во влагоотводительной секции. Загрязненная жидкость выводится с помощью клапана и стекает в систему канализации. Очищенный и остывший воздух идет дальше по вентиляции.

При использовании гидрофильтра высокая эффективность гарантирована. Он способен полностью погашать искры, уменьшает температуру угарного газа, удаляет копоть, сажу и жир.

Как установить вытяжной зонт?

Установке в частном доме вытяжного оборудования, которое будет эффективно отводить неприятные запахи и загрязнённый воздух из кухни, создавая благоприятную атмосферу и во всём доме, может помочь предлагаемая инструкция:

Пошаговый процесс самостоятельного подключения вытяжки

Замерить ширину плиты и подобрать подходящие по размерам вытяжной зонт и воздухоотвод.
Определить на стене место установки вытяжки непосредственно над плитой, не забывая, что нижний её край должен возвышаться над варочной поверхностью на 60-75 см.
Накрыть плиту плотной бумагой и обеспечить быструю уборку мусора, образующегося при проведении последующих работ.
Выпилить в потолке проём для воздухоотвода, используя выкружную пилу.
Строго по оси получившегося проёма просверлить, применяя длинное сверло, небольшое отверстие (10 мм) в крыше. Так обозначается центр канала воздуховода.
Начертить мелом на крыше круг, принимая за его середину полученное отверстие.
Пропилить кровлю и находящуюся под ней обшивку.
Установить вентилятор на получившееся в крыше отверстие: его патрубок вставить в отверстие.
Закрепить фланец и хорошо загерметизировать стык по периметру.
Соединить снизу патрубок вентилятора с вентиляционным каналом.
Подключить электромотор вентилятора к электрической сети.
Вывести провода от вентилятора на кухню (через потолок).
Соединить гибкий вытяжной канал с патрубком зонта.
Проверить прочность всех соединений, обернуть стыки фольгой.
Прикрепить (шурупами) строго горизонтально кронштейны для установки вытяжного зонта, согласуясь с заранее сделанными на стене отметками.
Повесить на кронштейн вытяжной зонт.
Подключить провода вентилятора к электрической сети.

Беритесь самостоятельно только за монтаж небольших вытяжек, а вот установку больших изделий стоит доверить профессионалам

Качественно установить вытяжной зонт можно самостоятельно, руководствуясь рекомендациями, посмотрев предлагаемое видео, или же обратиться за помощью к профессионалам.

Специалисты, обладающие достаточной квалификацией, помогут установить новое оборудование так, чтобы оно отвечало всем требованиям безопасности и гарантировано, точно со своим предназначением, выполняло функцию очистки воздуха на вашей кухне.

Отличная статья 0

Дымоотвод из кирпича

Сначала на участке нужно найти место для строительства печи

Важно, чтобы тандыр не располагался вблизи дачи и других построек из дерева. Следует вынести печь для казана за зеленые насаждения

Вытяжку над мангалом можно сделать из кирпича, который используется для возведения печей

Важно правильно смешать глиняно-песчаный раствор

Нужно обратить внимание на то, как готовая смесь держится на гладкой поверхности. Если при выкладывании на кирпич раствор не растекается, то он готов

Возводя вытяжной зонт для мангала в беседке, необходимо правильно сделать основание. Кладка должна быть сделана очень аккуратно. Для этого нужно взять уголки и вмуровать их в стенки мангала. На них будет выложен первый ряд кирпича. При этом блоки нужно укладывать вдоль стен, прислоняя торцом. Выкладывая остальные ряды, кирпич размещают вдоль. Нужно сразу купить достаточное количество материала, ведь будет минимум 10 рядов.

Выкладывая вершину конуса, следует обращать внимание на уклон. Нормальным для боковых сторон считается уклон 35 мм, а с лицевой стороны — 17 мм

Но нужно учесть, что размеры могут быть изменены из-за конструкции дымохода.

Выкладывая вытяжку, необходимо смотреть, чтобы размеры его последнего ряда соответствовали габаритам дымохода. Задняя стена трубы должна иметь «зуб», этот элемент необходим для улучшения тяги. Для защиты трубы от осадков следует сделать над ней козырек из оцинковки. В закрытых помещениях конструкцию можно оборудовать вентилятором и фильтрами.

Какой вариант печи предпочесть

Владельцы частных домов часто делают на участку коптильню. Ее возводят из кирпича либо обустраивают в металлической бочке. Какая коптильня лучше? Все зависит от предпочтений владельца, но кирпичные сооружения прослужат дольше. Кроме того, они имеют более привлекательный внешний вид. Например, кирпичный мангал с дымоходом впишется в любой ландшафтный дизайн.

Можно на участке установить тандыр, но нужна горизонтальная площадка. Раньше в таких печах готовили мясо и хлеб, сегодня их можно использовать для копчения рыбы и пр. Раньше коптили продукты в частных домах, где были размещены специальные приспособления, но сегодня приготовить вкусные блюда можно и на даче в уличных печах.

Устройство

Главное предназначение вытяжки – отведение дыма и копоти в сторону от места нахождения людей. Принцип устройства вытяжки довольно прост состоит из двух элементов:

Основа – это вытяжной зонт, купол, расположенный непосредственно над зоной приготовления пищи. Имеет вид усеченной пирамиды, куда уходит дым, гарь и искры от огня. Площадь такого колпака обязательно должна быть больше варочной поверхности;
Дымоход, представляющий собой трубу, куда выводится дым из купола. Высота дымохода над кровельной конструкцией должна быть не менее 0,5 м.

Размер вытяжки зависит от устройства самого мангала. Мангалы бывают:

Стационарные или полустационарные. У таких мангалов обычно большие габариты, и они имеют свое постоянное, либо сезонное местоположение;
Мобильные. Мангалы небольших размеров, которые легко переносить, разбирать или складывать.

Мобильные мангалы, как правило, не нуждаются в устройстве вытяжки. Так как стационарные и полу стационарные мангалы всегда находятся вблизи от места отдыха, они обязательно должны иметь вытяжку.

Изготовление вытяжки для мангала своими руками

Сначала нужно приобрести или сделать собственноручно трубу-дымоотвод, вентилятор, жироуловитель и искрогаситель, два последних предмета можно соорудить из металлического листа. Труба должна подходить под рабочую мощность вентилятора, слишком маленькое сечение может ослабить тягу.

Руководство к действию:

Нужно собрать зонтообразный купол. Его можно сварить из листового металлопроката, проще всего выполнить усеченную пирамиду.
Все сварочные швы купола и прикрепленной к нему трубы необходимо тщательно обработать болгаркой, металлические поверхности нуждаются в нанесении антикоррозийного противопожарного праймера.
Далее приступают к разметке металла, который будет использован для обшивки вытяжного зонта. Для загибания листов будет удобен угол верстака, для фиксации материала на основание используют болты и клепки.
Для оптимизации тяги можно поместить в купол в диагональном направлении металлическую пластину. Небольшой припуск у кромки облегчит ее крепление.
Основание устанавливают на мангал с помощью длинных саморезов и анкеров, далее монтируют купол с присоединенной к нему трубой с вентилятором.

Вместо металлической трубы можно обустроить кирпичную, но из-за большого веса она будет нуждаться в прочном, массивном основании, способном предотвратить перекос и деформацию конструкции в ходе эксплуатации.

Нередко мастера обкладывают металлический каркас вытяжного зонта огнеупорным кирпичом. При выборе базового материала для вытяжки над мангалом нужно учитывать температурный режим использования связки: тонкий металл со временем изменит форму, он имеет склонность к быстрому разрушению.

В качестве декора видимой части вытяжки прекрасно подойдет дикий камень. Если предусмотреть термическую прокладку, можно обшить металлический зонт деревянными панелями.

Конструкция и принцип действия металлической

С конструкционной точки зрения, металлическая вытяжка представляет собой вытяжной зонт — воронку, сходящуюся в металлическую дымовую трубу. Горячий дым от мангала поднимается вверх и попадает в трубу, откуда выходит наружу.

При этом, весь процесс происходит на принципе естественной тяги — горячая зона над мангалом образует область высокого давления, а вокруг выходного отверстия трубы образуется зона низкого давления. Они стремятся выровняться, вследствие чего горячий воздух и дымовые газы организованно выводятся наружу.

Однако, проблемы с вытяжкой возникают крайне редко. Как правило, такие устройства работают стабильно и безотказно. Если учесть, что они не нуждаются в подключении к сети электропитания, предпочтение вытяжных систем на естественной тяге становится очевидным.

Существуют разные варианты конструкции вытяжек, обусловленные размещением мангала:

Пристенная

Ее закрепляют на внешней стене, к которой приставлен мангал. С точки зрения эффективности, удачнее пристенная вытяжка. Ее можно сделать с боковыми стенками, что позволяет увеличить тягу и сделать отведение дыма более интенсивным. Однако, островные встречаются гораздо чаще, так как мангал в центре беседки удобнее для владельца и его гостей. Он позволяет разместить людей вокруг жаровни, что обеспечивает наиболее рациональное использование помещения.

Островная

Это вытяжка, установленная над мангалом в центре беседки. Островная вытяжка удобна в монтаже тем, что ее можно не просто закрепить на участке прохода сквозь кровлю, но и дополнительно подвесить ее на цепях или тросиках. Если их правильно натянуть, положение вытяжки будет надежно зафиксировано относительно мангала и потолочной конструкции.

Как правило, вытяжка конструкционно делится на две части:

внутренняя. Это вытяжной зонт и участок трубы, идущий до точки входа в потолочную конструкцию;
внешняя. Это дымоход, поднимающийся вертикально вверх надо коньком (не менее 50 см), оснащенный дефлектором (искрогасителем).

В зависимости от конструкции беседки, конфигурация дымохода может быть разного типа. Например, есть конструкции, лишенные узла прохода сквозь кровлю.

Обычно, они представляют собой колен с выходом за пределы крыши и подъемом вверх. Такие дымоходы делают из сэндвич-труб, что делает их максимально безопасными в пожарном отношении.

Самой популярной конструкцией (из-за простоты) является вертикальная труба с зонтом в нижней части, узлом прохода сквозь кровлю и дефлектором сверху. Единственным сложным элементом здесь является узел прохода, который лучше всего приобрести в магазине в готовом виде. Он обеспечивает полностью безопасное прохождение горячей трубы через деревянные конструкции.
