Сборка мощного компьютера часто сопровождается проблемой перегрева компонентов из-за неправильного выбора корпуса или расположения кулеров. Многие пользователи сталкиваются с тем, что даже дорогой радиатор не справляется, если внутри системного блока застаивается горячий воздух. Правильное охлаждение корпуса позволяет избежать троттлинга, который снижает производительность процессора и видеокарты. Разнообразие современных решений делает процесс настройки воздушных потоков сложным, но критически важным для долговечности железа.
Роль системы охлаждения в работе ПК
Основная задача системы охлаждения заключается в быстром отводе тепла от нагревающихся элементов к внешней среде. Каждый компонент имеет свой TDP (Thermal Design Power) — показатель тепловыделения в ваттах, который определяет, сколько энергии превращается в тепло. Если теплоотвод не успевает за выделением энергии, срабатывает троттлинг. Это механизм защиты, при котором частоты GPU или CPU принудительно снижаются, чтобы предотвратить физическое повреждение кристалла.
Постоянный перегрев сокращает срок службы конденсаторов на материнской плате и видеокарте. Я однажды собрал систему в глухом корпусе без вентиляторов на выдув и увидел температуру GPU в 85 градусов под нагрузкой, что привело к заметным фризам в играх. Стабильная температура гарантирует предсказуемую работу системы без внезапных перезагрузок и потерь в FPS.
Классификация корпусов по типу продуваемости
Эффективность охлаждения напрямую зависит от конструкции внешних панелей. Современные корпуса делятся на несколько основных типов в зависимости от того, как они взаимодействуют с окружающим воздухом.
Mesh-корпуса имеют переднюю панель из металлической сетки. Это обеспечивает максимальный приток холодного воздуха. Глухие панели (обычно стеклянные или пластиковые) выглядят эстетично, но создают препятствие для потока, заставляя вентиляторы работать на повышенных оборотах. Открытые стенды полностью исключают ограничение воздуха, но делают систему уязвимой для пыли и случайных повреждений.
| Тип корпуса | Продуваемость | Уровень шума | Защита от пыли | Рекомендуемое использование |
|---|---|---|---|---|
| Mesh (Сетка) | Высокая | Средний | Средняя (с фильтрами) | Игровые ПК, рабочие станции |
| Glass (Стекло) | Низкая | Высокий | Высокая | Офисные ПК, эстетичные сборки |
| Open Frame (Открытый) | Максимальная | Низкий | Отсутствует | Тестирование, оверклокинг |
| Compact (Mini-ITX) | Зависит от модели | Высокий | Средняя | Компактные домашние системы |
| Full-Tower | Высокая | Низкий | Высокая | Серверы, топовые станции |

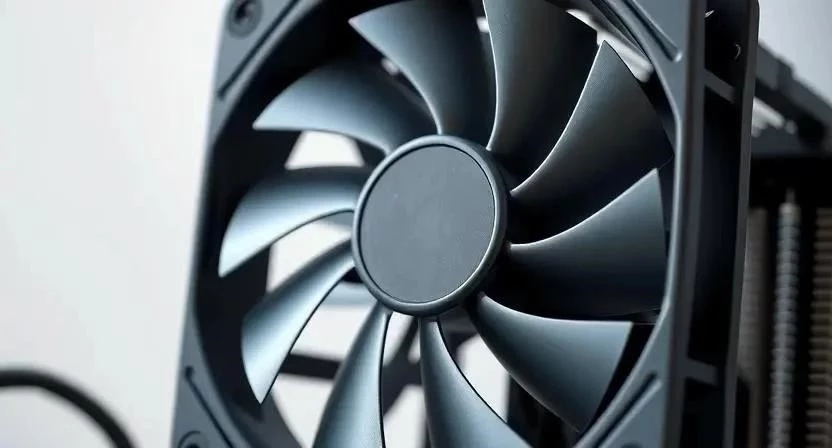

Ключевые технические характеристики вентиляторов
Для настройки потоков важно понимать параметры кулеров. Главным показателем является CFM (Cubic Feet per Minute) — объем воздуха, который вентилятор прокачивает за одну минуту. Чем выше это число, тем больше воздуха перемещается. Однако для работы с радиаторами или плотными фильтрами важен статический напор. Это давление, которое позволяет воздуху проходить сквозь препятствия.
Размер вентилятора также влияет на эффективность. Модели 120 мм являются стандартом и подходят для большинства зон. Вентиляторы 140 мм перемещают больше воздуха при тех же оборотах, что делает их тише. Я перешел на 140-мм вентиляторы в верхней панели и снизил общий шум системы на 5-7 дБ при сохранении прежней температуры процессора.
| Параметр | 120 мм вентилятор | 140 мм вентилятор | Влияние на систему |
|---|---|---|---|
| Средний CFM | 40-70 | 60-100 | Скорость обновления воздуха в корпусе |
| Статический напор | Высокий (в спец. моделях) | Средний/Высокий | Способность продувать радиатор/сетку |
| Уровень шума | Выше при высоких оборотах | Ниже при равном потоке | Акустический комфорт пользователя |
| Энергопотребление | Низкое (до 3 Вт) | Среднее (до 5 Вт) | Нагрузка на разъемы материнской платы |
| Совместимость | Почти любой корпус | Только широкие корпуса | Возможность установки в конкретный слот |
Дополнительные возможности и функции
Современное оборудование предлагает множество инструментов для оптимизации воздушных потоков. Важную роль играет PWM (Pulse Width Modulation) — широтно-импульсная модуляция, которая позволяет материнской плате автоматически менять обороты вентилятора в зависимости от температуры датчиков.
Организация кабель-менеджмента напрямую влияет на продуваемость. Свисающие провода создают турбулентность и препятствуют свободному движению воздуха. Пылевые фильтры защищают внутренности от грязи, но могут снижать поток на 10-20%, поэтому их нужно регулярно чистить.
- PWM-контроллеры: автоматическая регулировка скорости вращения.
- Магнитные пылевые фильтры: легкая очистка и быстрая установка.
- RGB-подсветка: визуальный контроль работы и эстетика.
- Специальные прорези для кабелей: минимизация заторов воздуха.
- Антивибрационные прокладки: снижение резонанса корпуса.
- Гидравлические подшипники: увеличение срока службы кулера.
- Сменные адаптеры: возможность установки 120мм в 140мм слот.
- Синхронизация через ПО: управление всеми потоками из одной программы.
Подбор охлаждения под конкретные задачи
Требования к обдуву зависят от того, для чего используется компьютер. Офисный ПК с интегрированной графикой не требует сложной схемы. Достаточно одного вентилятора на вдув и одного на выдув для предотвращения застоя воздуха.
Игровые системы с мощными GPU (например, RTX 40-й серии) выделяют огромное количество тепла. Здесь необходима схема с положительным давлением: больше воздуха заходит, чем выходит. Это предотвращает засасывание пыли через щели. Для рабочих станций с многоядерными процессорами приоритетом становится охлаждение VRM (цепей питания) материнской платы.
- Определите суммарный TDP всех компонентов системы.
- Выберите корпус с Mesh-панелью для высоконагруженных сборок.
- Рассчитайте количество необходимых вентиляторов (минимум 3 для гейминга).
- Определите точки максимального нагрева (обычно это зона GPU и CPU).
- Подберите кулеры с высоким статическим напором для передней панели.
- Настройте кривую оборотов в BIOS для баланса шума и температуры.
- Проверьте отсутствие препятствий в виде лишних проводов.
Ценовые категории и эффективность
Стоимость системы охлаждения варьируется от базовых решений до премиальных комплексов. Бюджетные варианты часто ограничиваются одним предустановленным вентилятором и тонким металлом корпуса. Средний сегмент предлагает сбалансированные Mesh-решения с PWM-поддержкой. Премиум-класс характеризуется использованием толстой стали, продуманными каналами для воздуха и тихими вентиляторами с высоким CFM.
| Категория | Цена (примерно) | Комплектация вентиляторами | Эффективность продува | Материалы |
|---|---|---|---|---|
| Бюджетная | 3 000 – 6 000 руб. | 1 шт. (обычный) | Низкая | Тонкий пластик/сталь |
| Средняя | 7 000 – 15 000 руб. | 3-4 шт. (PWM) | Высокая | Сталь, Mesh-сетка |
| Премиум | 16 000 – 35 000 руб. | 6+ шт. (High-end) | Максимальная | Толстая сталь, закаленное стекло |
| Спец. решения | 10 000 – 25 000 руб. | Зависит от модели | Очень высокая | Алюминий, открытый каркас |
| Компактные | 5 000 – 12 000 руб. | 1-2 шт. | Средняя/Низкая | Сплавы, плотная компоновка |
Обзор производителей и брендов
На рынке доминируют несколько компаний с проверенной репутацией. Be Quiet! специализируется на максимально тихих решениях с качественными подшипниками. Corsair и Cooler Master предлагают широкий выбор Mesh-корпусов с отличной интеграцией RGB-подсветки и управления потоками. Fractal Design славится минималистичным дизайном и продуманной эргономикой для кабель-менеджмента.
При выборе бренда стоит смотреть на гарантийный срок. Лидеры рынка часто дают от 2 до 5 лет гарантии на вентиляторы. Качество сборки проявляется в отсутствии люфтов лопастей и плотном прилегании пылевых фильтров. Я заметил, что дешевые безымянные кулеры начинают вибрировать уже через полгода использования, создавая неприятный гул.
Рекомендации по покупке
Приобретать корпус лучше в крупных специализированных магазинах, таких как DNS, Ситилинк или через проверенных продавцов на Ozon и Яндекс.Маркете. В офлайн-магазинах обязательно проверьте геометрию корпуса: панели не должны быть погнуты, а сетка — иметь заломы.
Обратите внимание на наличие всех винтов и заглушек в комплекте. Чтобы не нарваться на подделку при покупке вентиляторов, сверяйте серийный номер на коробке с данными на самом устройстве. Официальные дилеры обеспечивают лучшую гарантийную поддержку при выходе кулера из строя.
Типичные ошибки при настройке
Многие пользователи совершают одни и те же промахи, которые сводят на нет эффективность даже дорогого оборудования. Самая частая ошибка — неправильная ориентация вентилятора. Помните: воздух всегда движется от открытой стороны (где лопасти видны) к стороне с рамкой и наклейкой.
- Установка всех вентиляторов только на вдув или только на выдув.
- Создание «мертвых зон», где горячий воздух застаивается в углах.
- Использование избыточного отрицательного давления (выдув сильнее вдува), что затягивает пыль через все щели.
- Блокировка передней панели массивными проводами.
- Установка слишком медленных вентиляторов на радиатор СЖО.
- Игнорирование чистки пылевых фильтров более одного раза в три месяца.
- Расположение выдувного вентилятора прямо перед вдувом другого кулера.
Оптимальные схемы расположения вентиляторов
Для достижения лучшего результата я рекомендую использовать проверенные схемы. В большинстве случаев работает принцип: холодный воздух заходит снизу и спереди, горячий выходит сверху и сзади.
Я заметил, что отсутствие пылевого фильтра на вдуве забивает радиатор за месяц, поэтому фильтрация на передней панели обязательна. Для систем с водяным охлаждением (СЖО) радиатор лучше ставить на верхнюю панель на выдув, чтобы он не грел внутренние компоненты.
| Схема | Конфигурация | Для кого подходит | Эффективность | Уровень шума |
|---|---|---|---|---|
| Базовая | 1 вдув (перед), 1 выдув (зад) | Офисные ПК | Средняя | Низкий |
| Игровая | 3 вдува (перед), 1 выдув (зад), 1 выдув (верх) | Геймеры, стримеры | Высокая | Средний |
| Максимальная | 3 вдува (перед), 3 выдува (верх), 1 выдув (зад) | Оверклокеры, рендер | Максимальная | Высокий |
| СЖО-оптимум | 3 вдува (перед), 2 выдува (верх-радиатор), 1 выдув (зад) | Топовые сборки | Очень высокая | Средний |
| Компактная | 1 вдув (низ), 1 выдув (верх) | Mini-ITX сборки | Средняя | Высокий |
Чтобы настроить систему правильно, следуйте этому алгоритму:
- Установите передние вентиляторы на вдув.
- Разместите задний вентилятор на выдув.
- Добавьте верхние кулеры для вывода горячего воздуха.
- Проверьте направление потоков с помощью листа бумаги.
- Настройте обороты в зависимости от температуры CPU.
Часто задаваемые вопросы (FAQ)
Что лучше: много слабых вентиляторов или один мощный?
Лучше сбалансированная система из 3-4 качественных вентиляторов. Один мощный кулер создаст локальный поток, но не обеспечит общую циркуляцию воздуха во всем корпусе.
Куда ставить вентилятор на выдув?
Основной выдув всегда располагается на задней стенке и верхней панели, так как горячий воздух поднимается вверх.
Влияет ли RGB-подсветка на охлаждение?
Напрямую — нет. Однако избыток светодиодных лент и контроллеров может немного затруднить кабель-менеджмент, что косвенно влияет на продуваемость.
Нужен ли вентилятор на нижней панели?
Да, если у вас стоит видеокарта с турбиной или вы используете корпус с перфорацией снизу. Это обеспечит прямой приток воздуха к GPU.
Что такое положительное давление в корпусе?
Это ситуация, когда объем воздуха на вдув больше, чем на выдув. В этом случае воздух выдавливается из всех щелей корпуса, препятствуя попаданию пыли внутрь.
Поможет ли замена термопасты, если корпус плохо продувается?
Термопаста улучшит передачу тепла от чипа к радиатору, но если в корпусе застой воздуха, радиатор просто будет охлаждать уже нагретый воздух, и эффект будет минимальным.
Стоит ли использовать водяное охлаждение в глухом корпусе?
Нет, СЖО требует еще большего объема свежего воздуха для обдува радиатора. В глухом корпусе жидкость быстро нагреется, и эффективность упадет.
