Системный блок начинает сильно шуметь при запуске тяжелой игры, а производительность падает из-за перегрева компонентов. Такая ситуация знакома многим владельцам мощного железа. Оптимизация воздушного потока в пк становится единственным способом избежать троттлинга и продлить жизнь электронике. Правильный обдув системного блока требует понимания физики движения воздуха и грамотного подбора комплектующих. Это позволяет снизить температуру процессора и видеокарты на 10-15 градусов.
Задачи правильной организации обдува
Главная цель настройки вентиляции — борьба с троттлингом. Этот процесс означает принудительное снижение тактовой частоты процессора или видеокарты при достижении критической температуры. Я заметил, что без грамотного потока воздуха даже дорогой кулер не спасает, так как внутри корпуса скапливается горячий воздух.
Эффективный теплоотвод напрямую влияет на уровень шума. Когда компоненты остаются холодными, вентиляторы работают на низких оборотах. Также правильная схема обдува защищает от пыли, предотвращая её застой в радиаторах. Это критически важно для стабильной работы СЖО (системы жидкостного охлаждения) и обычных воздушных башен.
Типы давления воздуха в системном блоке
Воздушный поток в корпусе зависит от баланса между вентиляторами на вдув и выдув. Существует три основных типа давления, которые определяют, как воздух перемещается внутри устройства.
Положительное давление возникает, когда объем вдуваемого воздуха больше объема выдуваемого. Это препятствует попаданию пыли через мелкие щели корпуса. Отрицательное давление, напротив, затягивает воздух из всех возможных отверстий, что часто приводит к быстрому загрязнению системы. Нейтральное давление считается идеальным балансом, но достичь его в реальности сложно.
| Тип давления | Соотношение потоков | Плюсы | Минусы | Уровень пыли |
|---|---|---|---|---|
| Положительное | Вдув > Выдув | Меньше пыли внутри | Возможны зоны застоя | Низкий |
| Отрицательное | Вдув < Выдув | Быстрый отвод тепла | Пыль летит изо всех щелей | Высокий |
| Нейтральное | Вдув = Выдув | Стабильный поток | Сложно настроить точно | Средний |
| Смешанное | Разные зоны | Локальное охлаждение | Турбулентность | Средний |
| Избыточное | Сильный вдув | Максимальный обдув | Высокий шум | Очень низкий |

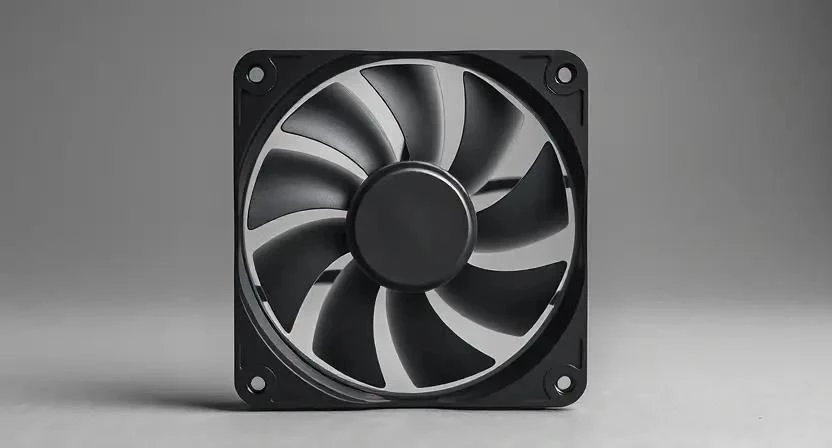

Ключевые параметры выбора вентиляторов
При подборе кулеров недостаточно смотреть только на диаметр. Важны технические показатели, которые определяют эффективность перемещения воздушных масс.
CFM (Cubic Feet per Minute) показывает объем воздуха, который вентилятор прокачивает за одну минуту. Статическое давление измеряется в мм водного столба (mmH2O) и определяет способность вентилятора «проталкивать» воздух через препятствия, такие как плотные радиаторы или пылевые фильтры. Уровень шума в дБ определяет комфорт работы за ПК.
| Параметр | Единица измерения | Что означает | Влияние на охлаждение |
|---|---|---|---|
| Воздушный поток | CFM | Общий объем воздуха | Скорость обновления воздуха в корпусе |
| Статическое давление | mmH2O | Сила потока | Эффективность обдува радиаторов и сеток |
| Уровень шума | дБ (децибелы) | Громкость работы | Акустический комфорт пользователя |
| Скорость вращения | RPM (об/мин) | Частота оборотов | Зависимость от CFM и шума |
| Тип питания | PWM / DC | Способ управления | Точность регулировки оборотов |
Чтобы выбрать оптимальный вентилятор, я рекомендую опираться на следующие критерии:
- Определите назначение: на вдув или на выдув.
- Для радиаторов выбирайте модели с высоким статическим давлением.
- Для корпусного обдува приоритетом должен быть высокий CFM.
- Проверьте совместимость размера (120 мм или 140 мм).
- Выберите тип подшипника (гидродинамический служит дольше).
- Оцените уровень шума на максимальных оборотах.
- Убедитесь в наличии PWM-разъема для автоматического управления.
Дополнительные возможности и тонкая настройка
Современные системы позволяют гибко управлять охлаждением. Использование RGB-контроллеров добавляет эстетики, но не влияет на температуру. Гораздо важнее настройка кривой вентиляторов в BIOS. Это позволяет задать зависимость оборотов от температуры датчиков процессора или видеокарты.
Пылевые фильтры и меш-панели играют двоякую роль. С одной стороны, они защищают внутренности от грязи, с другой — создают сопротивление потоку. Я столкнулся с тем, что забитый фильтр снижает эффективность охлаждения на 5-7 градусов.
- Сетки на передней панели защищают от крупных частиц.
- Магнитные фильтры упрощают очистку корпуса.
- Меш-панели обеспечивают максимальную продуваемость.
- PWM-контроллеры позволяют снизить шум в простое.
- Синхронизация оборотов объединяет несколько кулеров в группу.
- Термопаста должна обновляться для лучшей передачи тепла на радиатор.
- Разнос вентиляторов по разным разъемам материнской платы дает больше контроля.
- Использование хабов помогает подключить большое количество вентиляторов.
Схемы обдува под конкретные задачи
Разные конфигурации ПК требуют разного подхода к вентиляции. Игровой компьютер с мощной видеокартой генерирует основной жар в нижней и средней части корпуса. Здесь важен активный приток холодного воздуха снизу или спереди.
Рабочие станции с многоядерными процессорами требуют усиленного выдува из верхней части корпуса, так как горячий воздух поднимается вверх. Компактные ITX-сборки — самые сложные в настройке. В них часто приходится использовать вентиляторы с экстремальным статическим давлением, чтобы прогнать воздух через тесные пространства.
Я использовал в ITX-корпусе 120-мм вентиляторы с давлением 2.5 mmH2O, и это позволило удержать температуру GPU в пределах 75 градусов.
Ценовые категории и бюджет
Рынок предлагает решения от самых бюджетных до премиальных. Дешевые модели часто имеют скольжения подшипники, которые начинают шуметь через полгода. Премиальные вентиляторы используют гидродинамические или магнитные подшипники, гарантируя тишину на годы.
| Категория | Средняя цена | Материалы/Подшипник | Особенности | Срок службы |
|---|---|---|---|---|
| Бюджетные | 300 — 800 руб. | Пластик / Скольжения | Высокий шум, низкий CFM | 1-2 года |
| Средний сегмент | 1000 — 2500 руб. | Улучшенный пластик / Гидродинамика | Оптимальный баланс | 3-5 лет |
| Премиум | 3000 — 7000 руб. | Полимеры / Магнитная левитация | Тишина, огромный ресурс | 7-10 лет |
| Энтузиасты | 8000+ руб. | Металл, спец. сплавы | Экстремальный поток | 10+ лет |
| Комплектные | 1500 — 4000 руб. | Разные / Смешанные | Идут в комплекте с корпусом | 2-3 года |
Обзор производителей и брендов
Ведущие бренды делают ставку на разные характеристики. Некоторые фокусируются на абсолютной тишине, другие — на максимальной производительности. Репутация производителя часто подтверждается длительной гарантией (до 6 лет на топовые модели).
Качество сборки проявляется в отсутствии вибраций. Хороший бренд использует антивибрационные прокладки по углам вентилятора. Это исключает резонанс, который может передаваться на весь металлический каркас корпуса.
Где приобрести и как проверить совместимость
Купить комплектующие можно в крупных сетях, таких как DNS, Ситилинк или на маркетплейсах вроде Ozon и Яндекс.Маркет. Средние цены зависят от бренда, но базовый набор из трех 120-мм вентиляторов обойдется в 3000-6000 рублей.
Критически важно проверить совместимость размеров. Большинство современных корпусов поддерживают 120 мм, но некоторые имеют посадочные места под 140 мм. Вентилятор большего размера при равных оборотах перемещает больше воздуха и делает это тише.
Распространенные ошибки при монтаже
Самая грубая ошибка — установка вентилятора в неправильном направлении. Обычно лопасти затягивают воздух с той стороны, где нет пластиковой рамки (крестовины). Если поставить кулер «задом наперед», можно создать воздушную пробку.
Блокировка потока кабелями также снижает эффективность. Хаотично висящие провода создают турбулентность и мешают воздуху достигать радиатора. Я однажды потратил два часа, пытаясь понять, почему процессор греется, пока не обнаружил, что пучок кабелей полностью перекрыл приток воздуха к башне.
- Установка всех вентиляторов только на выдув.
- Игнорирование пылевых фильтров на вдуве.
- Использование слабых вентиляторов на толстых радиаторах СЖО.
- Отсутствие вентилятора на задней стенке корпуса.
- Слишком высокая скорость вращения при низкой нагрузке.
- Установка кулеров вплотную к глухим стенкам.
- Забытая защитная пленка на подошве кулера процессора.
Рекомендованные схемы расположения кулеров
Оптимальная конфигурация зависит от типа вашего корпуса. Для стандартного Mid-Tower лучше всего подходит классическая схема «перед-зад-верх».
| Тип корпуса | Вдув (Intake) | Выдув (Exhaust) | Результат | Эффективность |
|---|---|---|---|---|
| Стандартный ATX | 2-3 x 120мм (спереди) | 1 x 120мм (зад), 1-2 x 120мм (верх) | Сквозной поток | Высокая |
| Компактный ITX | 1-2 x 120мм (низ/перед) | 1 x 120мм (верх) | Вертикальный поток | Средняя |
| Full Tower | 3 x 140мм (спереди) | 2 x 140мм (верх), 1 x 140мм (зад) | Массивный обдув | Максимальная |
| С глухим передом | 2 x 120мм (низ) | 3 x 120мм (верх/зад) | Отрицательное давление | Низкая |
| С меш-панелью | 3 x 120мм (спереди) | 1 x 120мм (зад) | Положительное давление | Очень высокая |
Для реализации схемы следуйте этому алгоритму:
- Очистите корпус от пыли и лишних проводов.
- Установите передние вентиляторы на вдув.
- Разместите задний вентилятор на выдув.
- Добавьте верхние кулеры для отвода горячего воздуха.
- Настройте кривые оборотов в BIOS под ваши задачи.
Часто задаваемые вопросы (FAQ)
В какую сторону должен быть направлен поток воздуха?
Холодный воздух должен заходить спереди и снизу, а горячий выходить сзади и сверху.
Влияет ли температура в комнате на перегрев ПК?
Да, если в помещении +30°C, температура компонентов вырастет пропорционально, так как охлаждение идет за счет разницы температур.
Нужно ли менять термопасту при оптимизации обдува?
Если паста была нанесена более двух лет назад, ее замена существенно поможет снизить температуру процессора.
Как часто нужно чистить ПК от пыли?
При наличии фильтров — раз в 3-6 месяцев, без них — раз в 1-2 месяца.
Что лучше: СЖО или воздушное охлаждение?
СЖО эффективнее для топовых процессоров, но требует правильного выдува радиатора из корпуса.
Поможет ли один мощный вентилятор вместо трех слабых?
Нет, равномерное распределение потоков важнее, чем одна точка сильного обдува.
Можно ли ставить вентиляторы на вдув сверху?
Не рекомендуется, так как это противоречит законам физики (горячий воздух стремится вверх) и создает застой.
Как проверить, куда дует вентилятор?
Посмотрите на стрелки на торце корпуса вентилятора или поднесите лист бумаги к лопастям.
