Change the game with the Intel NUC Kit NUC6i7KYK. A Mini PC with the 6th generation Intel Core i7 processor and Intel Iris Pro Graphics, the NUC6i7KYK unleashes maximized performance for intense game play or intensive workloads. With an amazing new lid, along with a redesigned chassis that lets you take full advantage of every GHz of the quad-core processor without overheating-the NUC6i7KYK is totally cool. Literally.Technical DetailsProcessor: 6th Generation Intel Core i7-6770HQ.RAM: Supports up to 32 GB DDR4.Graphics: Intel Iris Pro Graphics 580.Wireless Type: Intel Wireless-AC 8260 soldered-down, IEEE 802.11ac 2×2 + Bluetooth v4.2, internal antennas.Number of USB 3.0 Ports: 4.
Внешний вид
Начну с того, что отмечу необычный стиль исполнения данной коробки. NUC Skull Canyon выполнен из пластика в основном, а также на дне присутствует алюминиевая пластина с 4 резиновыми ножками. Комбинация глянцевых и матовых элементов, сетчатых узоров и безумного логотипа нейронного черепа показывает, за что получает свою заработную плату дизайнер. Коробочка действительно скромно невелика, и что бы сравнить представлю фото как для геймера, так и для обычного потребтеля
Присмотримся поближе на переднюю панель, на ней размещены: 1х SDXC-кард-ридер, 2х USB 3.0 (разноцветных, желтый с поддержкой быстрой зарядки), 1x 3,5-мм для наушников, а также приемник ИК.
На задней же панели разместились вход для внешнего блока питания, оптический аудио-выход, полноразмерный RJ-45 под контролем Ethernet-адаптера Intel i219-LM, еще 2х USB 3.0 (только в голубом исполнении), 1x mini-DisplayPort 1.2, 1x Thunderbolt 3.0 (совмещен с USB 3.1 Type-C), о котором разговор еще пойдет и также полноразмерный HDMI 2.0 с полноценной поддержкой 4k при 60fps.
Hardware
Повторюсь, что NUC6i7KYK — компьютерная платформа. На плате распаян один из самых мощных процессоров Intel семейства Skylake — Intel Core i7-6770HQ. Камень с 4 ядрами, 8 потоками, с 6 МБ кэш L3, и… 128 МБ eDRAM кэш L4, работающих на частотах 2,6 ГГц и 3,5 ГГц в Boost’е. Самое сладкое в этом камне это его TDP = 45 Вт. Такая мощь с малым теплопакетом охлаждается вентилятором напоминающий турбинное охлаждение. Максимальных оборотов (4800 об/мин) можно достичь при активной нагрузке, играя в тайтлы или рэндере видео. Система с таким мощным чипом и с такими размерами безоговорочно не будет соблюдать тишину, но тротлить тоже не собирается.
На борту кристала Intel Core i7-6770HQ также расположена самая мощная встроенная графика от Intel — Iris Pro 580. Этот рецепт включает в себя 72 исполнительных блока построенных по 14 нм техпроцессу. Тактовая чистота чипа составляет 1150 МГц в паре со сверхбыстрой 128 Мб памятью eDRAM. Да такова графика мощнее, чем в версиях Intel Core i7 живущих в топовых ноутбуках и ультрабуках. Объясняется это тем, что в большинстве последних установлены дискретные решения от nVidia, и они попросту не нуждаются в мощных интегрированных решениях.
Памяти на борту не предполагается ни постоянной, ни оперативной. На плате присутствуют два SO-DIMM разъема поддерживающие планки оперативной платы стандарта DDR4 суммой до 32 Гб с частотой 2133 МГц, которую по желанию можно разогнать в довольно удобном фирменном Intel’овском BIOS до частоты 2666 МГц. Для постоянной памяти выделено 2 слота формата M.2. В такой корпус поместятся планки SSD длинной до 80 мм
На это обязательно нужно обратить свое внимание перед покупкой
Gaming performance
For the moment, what makes more sense is the NUC6i7KYK as a gaming machine for people who don’t care about a big blockbuster’s framerates or looks. Instead, they want a portable workstation or a very high-end, compact HTPC that can still run a fairly recent AAA game at 1080p.
In this context, “run” means framerates above 30fps, which is playable if not all that fast. It also means dropping graphics settings down a lot, or even to rock bottom. Believe it or not, some people actually wouldn’t mind these limitations, given that Steam’s most recent survey (April 2016) shows quite a few users are rocking integrated graphics. In exchange, they’d get framerates like 35.13fps in Shadow of Mordor or 50.79fps in GTA 5.
PCWorld
PCWorld
Honestly, these numbers are pretty exciting, given what integrated graphics achieved on the Broadwell NUCs. Even non-Iris graphics on the Core i7-6700HQ aren’t all that spectacular. In three-year-old games like BioShock Infinite and Tomb Raider, the older mini-PCs put up a valiant but futile struggle to show playable framerates, and the i7-6700HQ’s Intel HD 530 still gets trounced by the Iris Pro 580 in the Skull Canyon’s i7-6770HQ.
PCWorld
PCWorld
(Note: The numbers for these older mini-PCs were obtained while running Windows 8.1, but we haven’t seen enough of a difference between that operating system and Windows 10 to believe that the Skull Canyon’s domination is affected by running the newer OS.)
Because the older mini-PCs couldn’t take much more stress, these charts show framerates for each game’s lowest settings. You can play with prettier graphical settings on the NUC6i7KYK, though. At 1080p, BioShock Infinite hit 38.39fps on Medium and 32.75fps on High, and Tomb Raider reached 61.2fps on Normal and 40.8 on High.
When you look at those numbers, it’s pretty impressive to see just how far integrated graphics have come.
Графическая часть Hades Canyon
Видеокарта входящая в состав с Core i7-8809G — это Radeon RX Vega M GH. Она имеет 24 вычислительных блока, тактовую частоту 1,063 МГц и максимальную динамическую частоту 1,190 МГц с 4 ГБ памяти HBM2.
Этот графический процессор полностью поддерживает DirectX 12, Vulkan и OpenGL 4.5, а также 4K с частотой 60 Гц. Впечатляет возможность одновременного подключения 6 мониторов к такому маленькому устройству.
Всё это контролируется драйвером Radeon от AMD. Цветовая схема Intel Hades Canyon NUC8i7HVK изменилась с красного на синий, а логотипы AMD были заменены на Intel, хотя функций остались прежние, в том числе Wattman для разгона, Chill и FreeSync.
Использование драйверов AMD обнадёживает, так как в прошлом поддержка драйверов была основной проблемой для графики Intel. Но, я скептически отношусь к будущим обновлениям, поскольку Intel не составляла для этого никакого графика. Будет разочарованием, если драйверы будут обновляться раз в несколько месяцев или даже реже.
В тесте 3DMark — Fire Strike, Hades Canyon набирает 8 469 баллов, что наравне с Dell Inspiron 15 7577 Gaming и графикой NXV1010 Max-Q от NVIDIA, хотя немного отстаёт от HP Omen 15 с GTX 1060 Max-Q. Ноутбук Dell XPS 8930 с видеокартой GTX 1060 показывает немного лучшие результаты — 9 767 баллов, в то время как Acer Nitro 5 Spin с графикой GTX 1050 Ti набирает всего 5 209 баллов.
Аналогичные результаты были и в играх. Rocket League и Civilization VI воспроизводятся с частотой 47 fps при высоких настройках и разрешении 1440p. Battlefield 1 показывает 60 fps при высоких настройках и разрешении 1080p, а с разрешением 1440p — 49 fps. Deus Ex: Mankind Divided на высоких настройках в среднем показывает 33 fps при разрешении 1080p и 31,7 fps при 1440p.
Благодаря своей мощности Hades Canyon NUC8i7HVK может справиться с большинством нетребовательных игр. Однако, если вы хотите играть в такие игры, как The Witcher 3 или Final Fantasy XV — эта машина не для вас.
Оставьте отзыв
Наша цель — сделать семейство инструментов ARK максимально полезным для вас ресурсом. Оставьте свои вопросы, комментарии или предложения здесь. Вы получите ответ в течение 2 рабочих дней.
Ваши комментарии отправлены. Спасибо за ваш отзыв.
Предоставленная вами персональная информация будет использована только для ответа на этот запрос. Ваше имя и адрес электронной почты не будут добавлены ни в какие списки рассылок, и вы не будете получать электронные сообщения от корпорации Intel без вашего запроса. Нажимая кнопку «Отправить», вы подтверждаете принятие Условий использования Intel и понимание Политики конфиденциальности Intel.
Вся информация, приведенная в данном документе, может быть изменена в любое время без предварительного уведомления. Корпорация Intel сохраняет за собой право вносить изменения в цикл производства, спецификации и описания продукции в любое время без уведомления. Информация в данном документе предоставлена «как есть». Корпорация Intel не делает никаких заявлений и гарантий в отношении точности данной информации, а также в отношении характеристик, доступности, функциональных возможностей или совместимости перечисленной продукции. За дополнительной информацией о конкретных продуктах или системах обратитесь к поставщику таких систем.
Классификации Intel приведены исключительно в информационных целях и состоят из номеров классификации экспортного контроля (ECCN) и номеров Гармонизированных таможенных тарифов США (HTS). Классификации Intel должны использоваться без отсылки на корпорацию Intel и не должны трактоваться как заявления или гарантии в отношении правильности ECCN или HTS. В качестве импортера и/или экспортера ваша компания несет ответственность за определение правильной классификации вашей транзакции.
Формальные определения свойств и характеристик продукции представлены в техническом описании.
‡ Эта функция может присутствовать не во всех вычислительных системах. Свяжитесь с поставщиком, чтобы получить информацию о поддержке этой функции вашей системой или уточнить спецификацию системы (материнской платы, процессора, набора микросхем, источника питания, жестких дисков, графического контроллера, памяти, BIOS, драйверов, монитора виртуальных машин (VMM), платформенного ПО и/или операционной системы) для проверки совместимости с этой функцией. Функциональные возможности, производительность и другие преимущества этой функции могут в значительной степени зависеть от конфигурации системы.
Расчетная мощность системы и максимальная расчетная мощность рассчитаны для максимально возможных показателей. Реальная расчетная мощность может быть ниже, если используются не все каналы ввода/вывода набора микросхем.
Некоторые продукты могут поддерживать новые наборы инструкций AES с обновлением конфигурации процессоров, в частности, i7-2630QM/i7-2635QM, i7-2670QM/i7-2675QM, i5-2430M/i5-2435M, i5-2410M/i5-2415M. Свяжитесь с OEM-поставщиком для получения BIOS, включающего последнее обновление конфигурации процессора.
Анонсированные артикулы (SKUs) на данный момент недоступны. Обратитесь к графе «Дата выпуска» для получения информации о доступности продукции на рынке.
В 2016 году ноутбуки окончательно догнали десктопы в плане производительности. Если вы не знали, то NVIDIA выпустила мобильные версии видеокарт семейства Pascal, которые мало чем отличаются от десктопных аналогов. Да, даже от GeForce GTX 1080 (обзор). В скором времени подтянется и AMD. Дискретная графика на то и дискретная. Интересно узнать, до каких масштабов разовьется встроенное в центральный процессор видео. Перестанет ли интегрированный GPU считаться «затычкой»? Обзаведется ли геймерскими лаврами? Станет ли в ближайшее время в один ряд хотя бы с Low-end-дискретками? С такими, как Radeon RX 460 (обзор), например. Вопросов много. Понятно, что по-настоящему мощная встроенная графика появится в процессорах не в следующем и даже не в 2018-м году. Но ощутить технический прогресс хочется уже сейчас. Мини-компьютер NUC NUC6i7KYK, повторюсь, обзавелся самым мощным GPU. Протестируем, ибо сама Intel позиционирует эту систему как игровую.
Intel NUC NUC6i7KYK
Тестирование производительности
Признаюсь честно: прии всем уважении к себе геймером я если когда и был, то давно и неправда. В поисках авторитетного сценария тестирования я шерстил специализированные сайты и вдруг на одном из них наткнулся на свежий тест действительно игрового, безо всяких знаков вопроса, хотя и тоже весьма компактного компьютера MSI VORTEX G65 6QF SLI, да еще и вдобавок с помощью бесплатных утилит. Так одним кликом у меня появился и план действий, и образец для сравнения. В дальнейшем показатели MSI Vortex я буду приводить в скобочках. Первый тест, Geekbench, показывает производительность центрального процессора и графической подсистемы. Показатели процессора, как мы видим, разнятся незначительно (17330
), что неудивительно, ведь и процессоры почти идентичны, а вот с графикой разница чудовищная (164414 ). Конечно, никто не ждал паритета между двумя дискретными видеокартами в SLI и встроенной графикой, но 4 с лишним раза! Четыре раза, Карл!
Тест ATTO Disk Benchmark от уважаемого производителя контроллеров подсистем хранения показывает скорость чтения и записи блоками различного размера. Разница в скорости в 6 раз между просто SSD и двумя SSD в RAID0 меня, признаться, сначала озадачила. Однако диски в Vortex имеют интерфейс PCIe, а тут SATA, так что суммарно, наверное, все выглядит логично.
Далее следовал хорошо известный даже мне графический бенчмарк Unigine Heaven
Десятикратная разница в результате, думаю, уже никого не удивляет, однако обратим внимание на абсолютное значение частоты кадров. 15 FPS (133 ) — это не слишком комфортный для игрового процесса показатель… Кстати, вспомним на минутку прошлогодний тест Intel Compute Stick — там в аналогичном тестировании ядро Intel HD Graphics 515 показало всего 7 FPS
Так что Intel Iris Pro Graphics 580 — действительно самая мощная графика в процессорах Intel, только вот, получается, этого недостаточно.
Классические тесты PCMark и 3DMark также не показали ничего удивительного: в целом производительность действительно неплоха (5247 ), а графика на самом дле не очень (21260 )
Обратите внимание на надпись «Better than 71% of all results» — наша малышка заткнула за пояс почти три четверти существующих ПК!. 3DMark’у наша видеокарта категорически не понравилась
Еще худшего мнения о ней Steam VR Performance Test, упоминающийся в тестировании MSI Vortex, который сказал, что на таком слабом видео даже запускаться не будет
3DMark’у наша видеокарта категорически не понравилась. Еще худшего мнения о ней Steam VR Performance Test, упоминающийся в тестировании MSI Vortex, который сказал, что на таком слабом видео даже запускаться не будет.
Цена, спецификации и порты
Как и ожидалось, производительность, которую Intel упаковывает в этот NUC, не дешевая. Цена для этой голой системы составляет 650 долларов. Наш блок обзора, оснащенный Samsung 950 Pro M.2 512GB NVMe SSD и 16 ГБ критической памяти DDR4 / 2133MHz, составляет чуть более 1000 долларов США при текущих ценах на одно оборудование. Добавьте стоимость лицензии Windows 10, которую мы использовали для тестирования, и мы будем превышать целевую аудиторию Intel стоимостью $ 1 тыс. Для сборки. Чтобы поразить эту отметку, вам придется тратить меньше на части, чтобы позволить себе Windows, или пойти в Linux.
Для этого голых $ 650 вы получаете 2,6 ГГц Core i7-6770HQ Quad-core Skylake процессор, способный увеличивать до 3,5 ГГц, Iris Pro Graphics 580 с 128 мегабайтами eDRAM и целый набор передовых аппаратных средств. Два слота M.2 поддерживают диски SATA 6Gbps и x4 PCIe Gen 3 (AHCI или NVMe) длиной 42 или 80 мм с возможностью запуска двух дисков в RAID 0 или RAID 1. Карта Intel Wireless-AC 8260 оснащена 802.11 ac 2×2 Wi-Fi, Bluetooth 4.2 и поддержка Wireless Display 6.0. Два SO-DIMM-сокета могут занимать до 32 ГБ оперативной памяти DDR4 / 2133 МГц или даже разогнанную RAM DDR4. Заголовки доступны под заменяемой пользователем крышкой для NFC, двумя портами USB 2.0 и двумя портами USB 3.0. Как и в случае с сетью Broadwell от NUC, вы можете использовать планы Intel по разработке пользовательских крышек и использовать эти разъемы.
Если вам не нравится крышка с тигровым тиснением, простая черная крышка поставляется с системой. В коробке также устанавливаются монтажные кронштейны VESA и многопоточные разъемы переменного тока.
Снаружи шасси NUC6i7KYK с шасси 8,31 x 4,57 x 1,1 дюйма (211 x 116 x 28 мм) являются множеством портов. (Заметка об этом случае: в то время как новый форм-фактор выглядит более изящным, его пластиковая оболочка делает его намного менее нерушимым, чем его братья из квадратного кирпича.) Вы получаете три стандартных USB 3.0, один зарядный USB 3.0, слот SDXC, гигабитный ethernet, гнездо для наушников 3,5 мм, комбинированный задний динамик / разъем TOSLINK, слот блокировки Kensington, мини-DisplayPort 1.2 и HDMI 2.0 с поддержкой HDCP 2.2 (а также возможность воспроизведения содержимого с защитой от копирования 4K). В передней части системы встроен инфракрасный приемник.
Порт USB-C поддерживает Thunderbolt 3 и 10Gbps USB 3.1, а также DisplayPort 1.2. Вероятно, поддержка Thunderbolt 3 — это функция выделения этого Null Skull Canyon — ее реализация помогает Intel расценивать NUC6i7KYK как игровой автомат.
Общая производительность
Не ошибитесь — этот мини-ПК также очень эффективен для не-игровых целей.
Как и в игровой производительности, много людей будет неправильно понимать, что покупка этой системы небольшая, и сказать, что для того же бюджета вы могли бы создать полный рабочий стол или купить ноутбук, который включает в себя дисплей, клавиатуру и трекпад. Тем не менее, вы не можете положить ноутбук или полный рабочий стол в передний мешок вашего рюкзака, и они не будут весить 1 фунт, 5,8 унций.
Итак, давайте поговорим о том, как быстро эта машина для чего-то такого компактного , В наших тестах PCMark 8 NUC6i7KYK быстро продвигался во время теста Work Work, который имитирует офисные задачи, такие как запись в электронных таблицах, обработка текстов и видеочат. Это заработало 3,458 баллов.
Эти виды деятельности не очень сложны, даже системы с менее мощными процессорами могут управлять достойной производительностью. Более интересным был показатель NUC6i7KYK в размере 3 759 в тесте Creative Обычный тест, который включает в себя более интенсивные задачи, такие как редактирование видео.
Как показывает собственный критерий PCMark 8 Creative, этот крошечный компьютер можно реально использовать для создания контента. Результаты нашего теста кодирования видео для Handbrake, который включает в себя преобразование 30-гигабайтного видеофайла (MKV) в меньший файл MP4 с использованием предустановки Android Tablet, показывают это более четко. Broadwell NUC был одним из самых быстрых мини-ПК с временем кодирования 1 часа и 41 минуты, а NUC Skull Canyon пронзает его через 48 минут. Это немного быстрее, чем укомплектованная ячейка Haswell в нашей настольной системе PCWorld Zero Point.
Конечно, Haswell был два поколения назад, но посмотрите еще раз на размер NUC Skull Canyon. Инженеры Intel приготовили волшебство вуду, чтобы укрепить этот вид производительности на машине размером с кассету VHS, особенно когда вы смотрите на температуру, когда NUC6i7KYK попадает под полную нагрузку.
Обычно я не см. процессоры выдерживают 100 ° C в течение длительных периодов времени, а тем более почти в течение 48 минут нашего теста кодирования Handbrake. Как показано на этом скриншоте, происходит некоторая термическая дроссельная заслонка, но тактовые частоты на складе почти не снижаются — может быть, примерно на 0,1-0,2 ГГц.
Когда его спросят, Intel указала, что это ненормальное поведение для NUC черепа, и это уровень температуры не вызывает беспокойства. Поэтому, если вы заметили, что ваш процессор NUC6i7KYK плавает вдоль точки кипения воды, все должно быть хорошо.
О единственных недостатках NUC6i7KYK — это его потребляемая мощность и громкость, и они даже не такие Плохо. По сравнению с аналогичными жалобами, которые я имел о Broadwell Core i7 NUC, пиковая мощность в 72,1 Вт под нагрузкой кажется более разумной, особенно учитывая, какую производительность обеспечивает этот Череп-каньон NUC.
Результаты тестов
Восьмитысячный мобильный камень — неожиданно шустрый, на уровне бодрого сокетированного четырехядерника. Частота под нагрузкой высока — от 3800 до 4200 МГц, что дает возможность показать хорошие результаты в старых приложениях, не приученных раскидывать задачи по всем доступным ядрам. Для игровой станции среднего уровня этого более чем достаточно.
Игровой блок состоял из четырех популярных игр, цифры приведены без сравнений — по среднему FPS легко понять, хватает мощностей видеокарты в том или ином режиме для комфортного геймплея.
Несложные в плане графики игры идут на ура даже в 2560 × 1440. Понятно, что сотни FPS на ультрах не будет, но стабильные 50-60 кадров при высоких установках — пожалуйста. Более требовательные к мощности видеокарты игры в 2560 идут с трудом, тормоза видны невооруженным взглядом. В FullHD дела лучше — на средних или высоких установках качества картинки вполне реально получить 45 и более средних кадров.
VR-забавы с играми из фирменного магазина Oculus фрапсом не измерить, остается полагаться на субъективные впечатления. Мне приглянулась игра Robo Recall, приятный динамичный шутер.
Тормозов не заметил, сравнивал с мощной сборкой на 8700K и GTX 1080 Ti. К шлему Oculus Rift CV1 Touch претензий нет — при грамотной подстройке под голову многочасовые забавы не вызывают дискомфорта, стики (или джойстики) стабильно работают и почти не ощущаются после одного-двух часов привыкания.
Замер проводился до преобразования в 19,5 В, так что в полученные цифры стоит закладывать и потери самого БП. Обычно КПД колеблется от 75 до 95 процентов в зависимости от мощности нагрузки и платформы. Некоторые могут назвать результаты на последнем графике завышенными — сам-то NUC потребляет меньше! Но, на мой взгляд, так лучше — можно оценить систему в целом, а не отдельные компоненты или узлы.
Всего 14 ватт в простое — отличный показатель и для системы, и для БП. Процессорные задачи «потребляют» не более 115 ватт, а дальнейшие скачки до 175 ватт стоит отнести на видеоядро. Есть одно но: почти всю потребляемую мощность процессоры выделяют в виде тепла. А с температурами картина не такая радостная.
Небольшая нагрузка на видеоядро и серьезная на процессор — получаем 86 градусов. Отмечу, что взаимное влияние кристаллов друг на друга невелико — 50 градусов на GPU при том, что у них общий медный теплоотвод.
Основные данные
- Коллекция продукции Комплект Intel NUC с процессорами Intel Core 6-го поколения
- Кодовое название Продукция с прежним кодовым названием Skull Canyon
- Состояние Launched
- Дата выпуска Q2’16
- Поддерживаемые операционные системы Windows 10, 64-bit*, Windows 8.1, 64-bit*, Windows 7, 64-bit*, Windows Server 2012 R2*, Windows Server 2012*
- Номер платы NUC6i7KYB
- Форм-фактор платы UCFF (4″ x 5″)
- Количество разъемов для процессоров Soldered-down BGA
- Форм-фактор с внутренним накопителем M.2 SSD
- Количество поддерживаемых внутренних накопителей 2
- Не включенные в план выпуска продукты Нет
- Литография 14 nm
- Расчетная мощность 45 W
- Поддерживаемое напряжение на входе постоянного тока 19 VDC
- Входящий в комплект процессор Intel Core i7-6770HQ Processor (6M Cache, up to 3.50 GHz)
- Гарантийный период 3 yrs
NUC в деталях

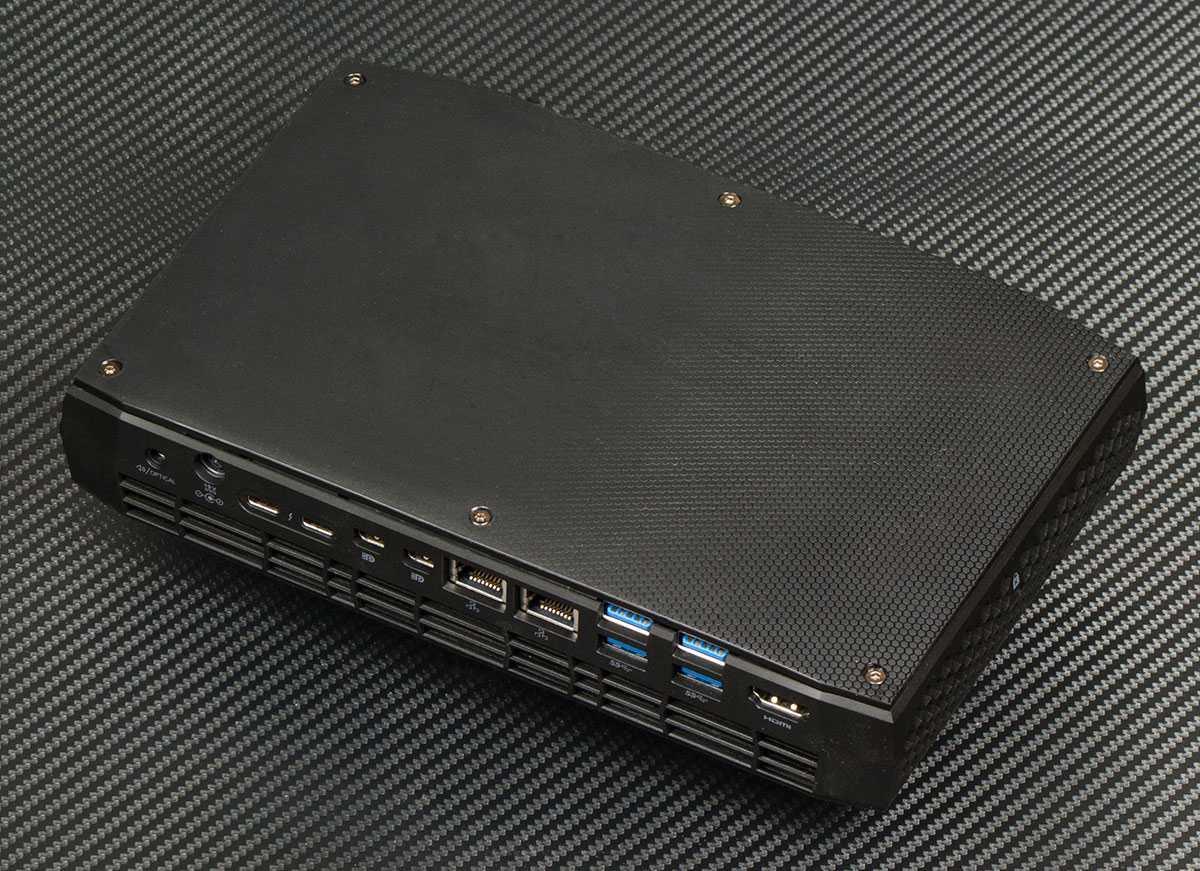

Прошлые версии NUC смотрелись более аскетично, а этот за счет скошенных углов и выгнутых боковых панелей уже не выглядит строгой офисной машиной.

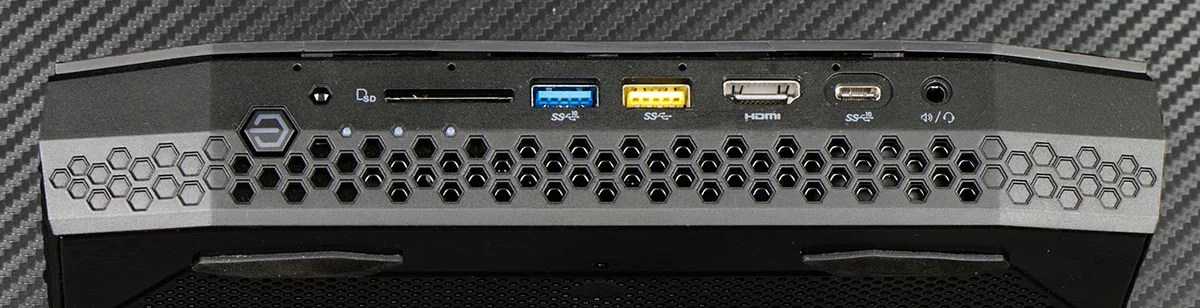

На передней панели кнопка включения, три светодиодных индикатора, USB 3.1 Type-A, USB 3.0, HDMI 2.0a, один USB 3.1 Type C, четырехконтактный 3,5 мм аудиоджек для стереогарнитуры, ридер SD-карт и IR-порт. Ниже — вентиляционные штампованные отверстия.

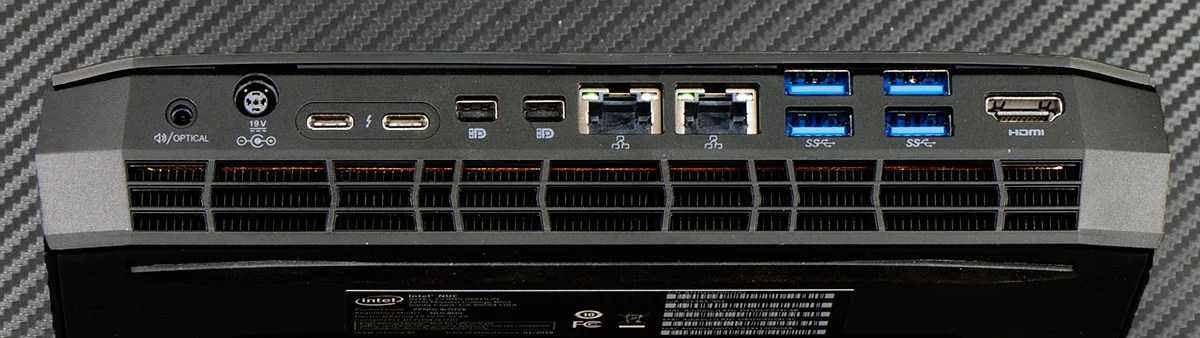

С обратной стороны коннекторов ещё больше — аудиовыход (в том числе оптический), гнездо питания, два порта Thunderbolt 3, совмещенные с USB 3.1 Type-C, два miniDisplayPort, гигабитный сетевой разъем, четыре USB 3.0, HDMI 2.0a. Ниже широкие вентиляционные прорези, через которые видны ребра длинного радиатора. По всем признакам, это «окна» для выброса нагретого воздуха.

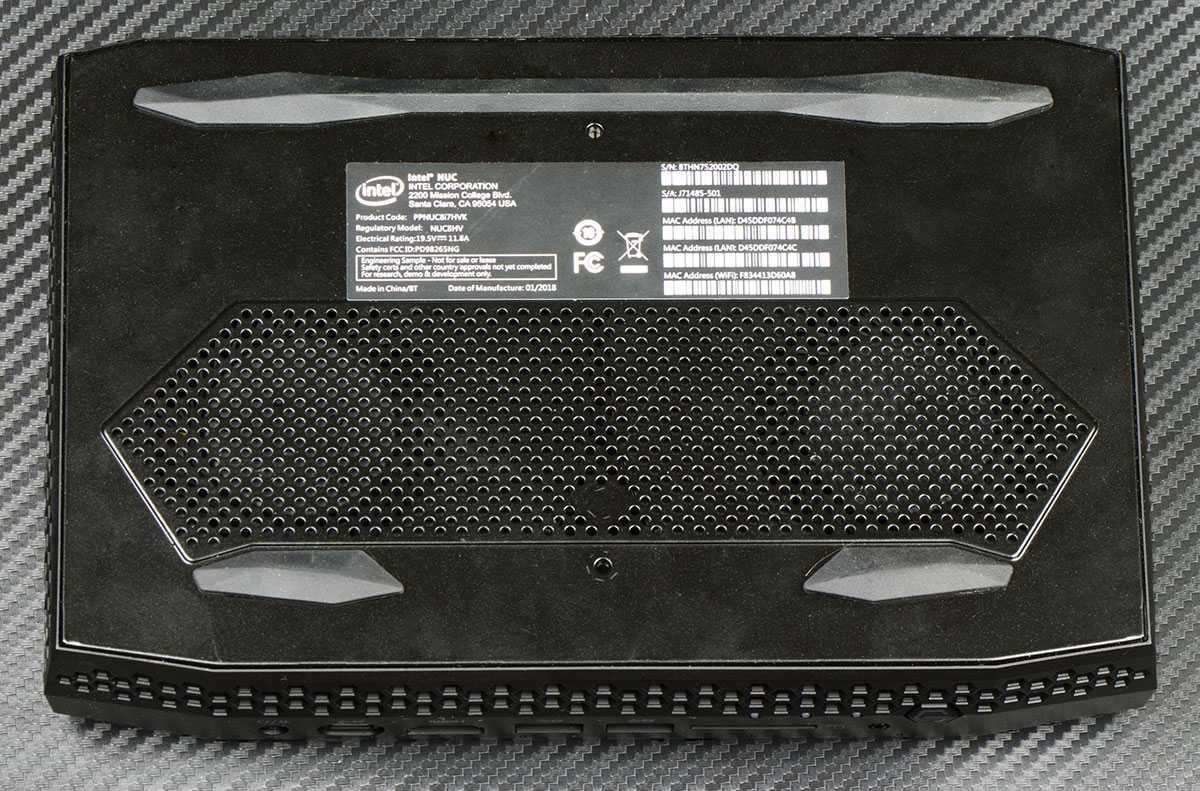

Забор холодного воздуха осуществляется через отверстия в металлическом дне. Необходимый промежуток при горизонтальной установке корпуса обеспечивают резиновые ножки.
NUC можно установить и вертикально, для чего в серийных версия будет стальная платина-переходник с отверстиями под VESA-крепление.

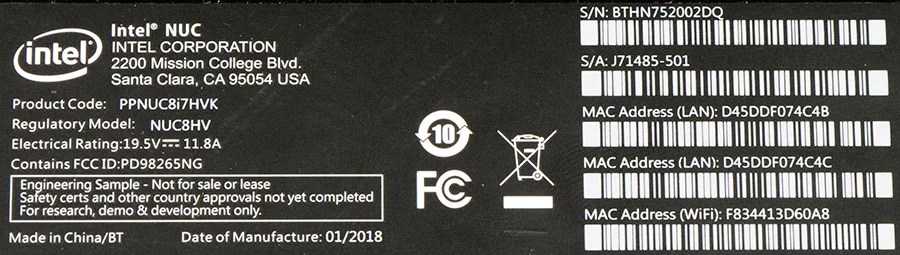

Этикетка подсказывает модель NUC – NUC8i7HVK, она же NUC8i7HVB.

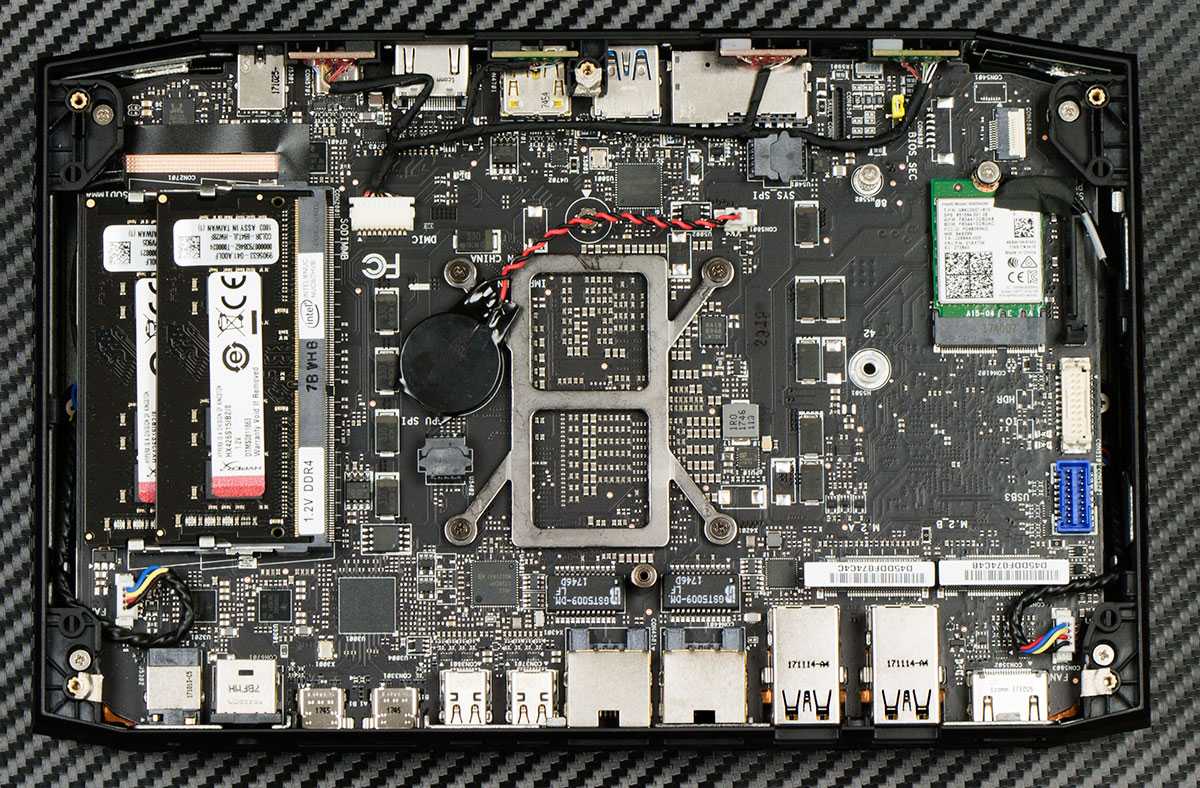

Пора поинтересоваться внутренним устройством, а заодно составить конфигурацию. Верхняя пластиковая крышка снимается без труда, равно как и экранирующая пластина под ней с RGB-подсветкой черепа. Взору открывается тыльная сторона материнской платы.

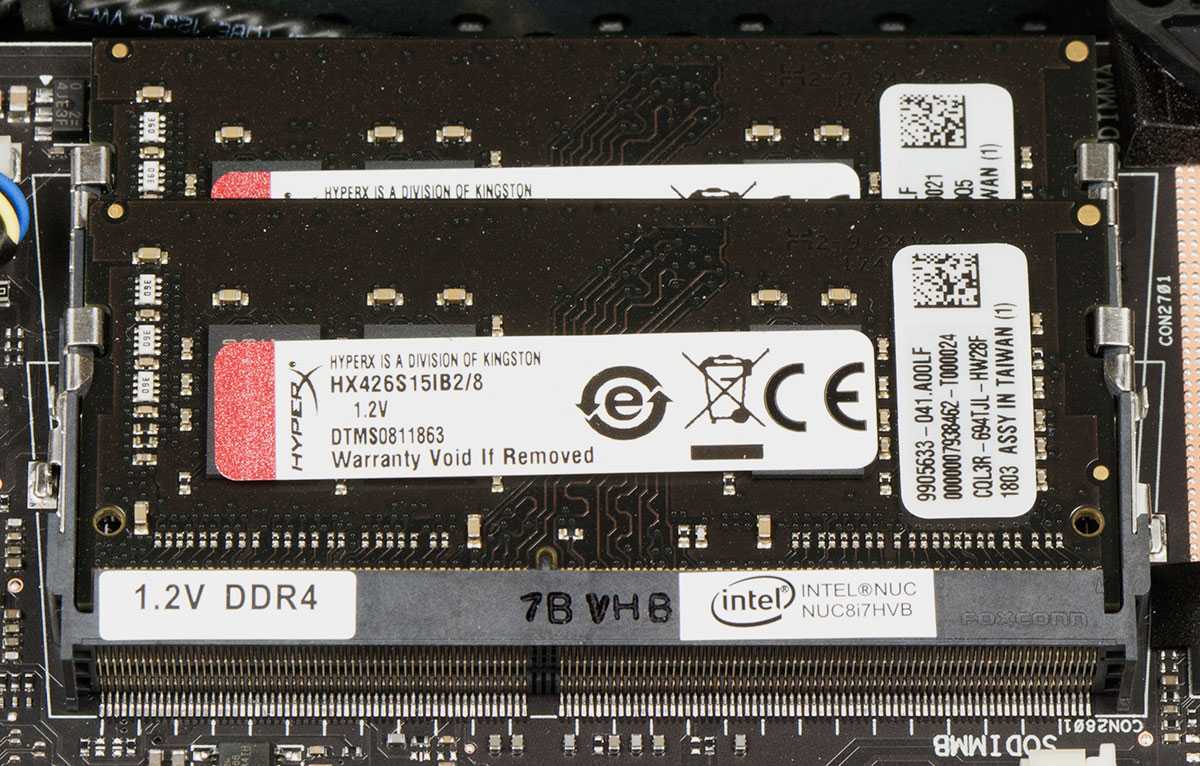

На ней распаяны слоты SO-DIMM под два модуля памяти DDR4-2666 Kingston HyperX общим объемом 16 ГБ.
Справа хорошо заметен модуль Wi-Fi 802.11ac Intel 8265.
Над ним крепятся два M.2-накопителя форм-фактора 2280.
Справа на фото виден разъем питания SATA и синий сигнальный разъем. К нему подключается разветвитель на два кабеля, позволяющий подключить к системе пару накопителей форм-фактора 2,5’’. Монтируются накопители над матплатой.

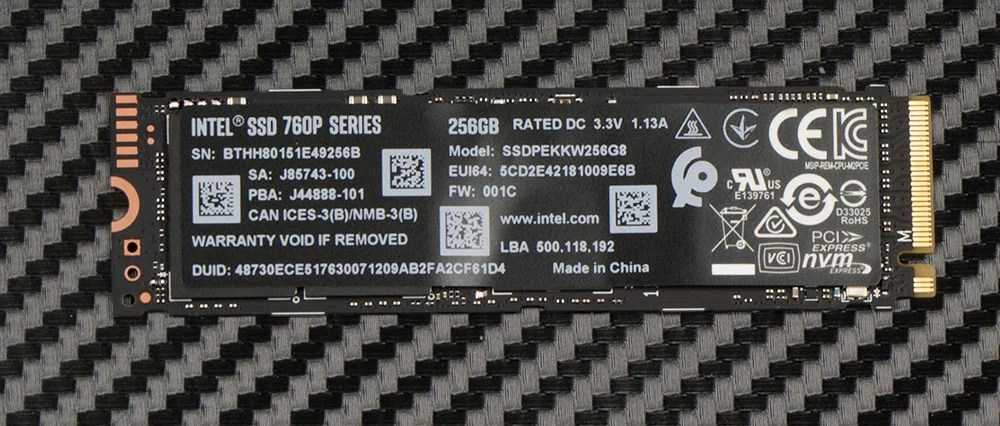

Штатно в комплект входит один SSD Intel 760p (SSDPEKKW256G8).

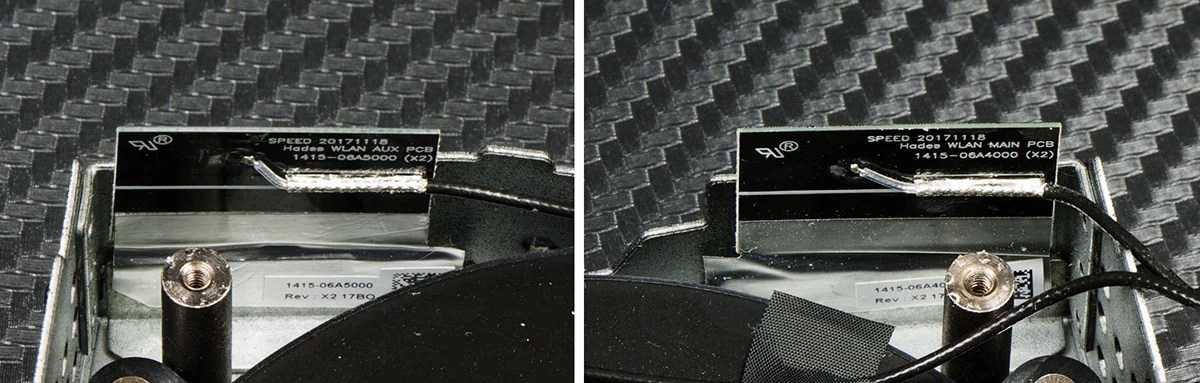

Две антенны разнесены по углам металлического внутреннего шасси, их закрывает внешний пластиковый корпус

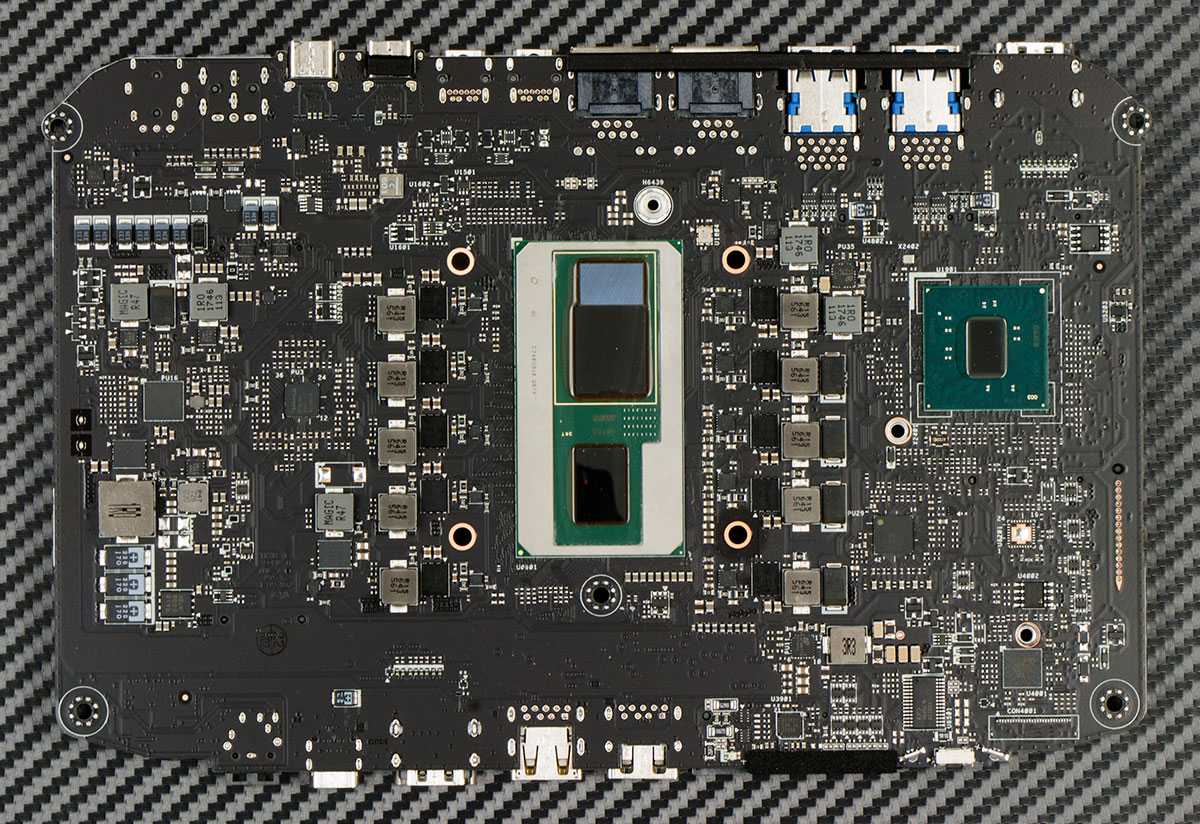

Ещё четыре винта долой, и открывается лицевая сторона платы.

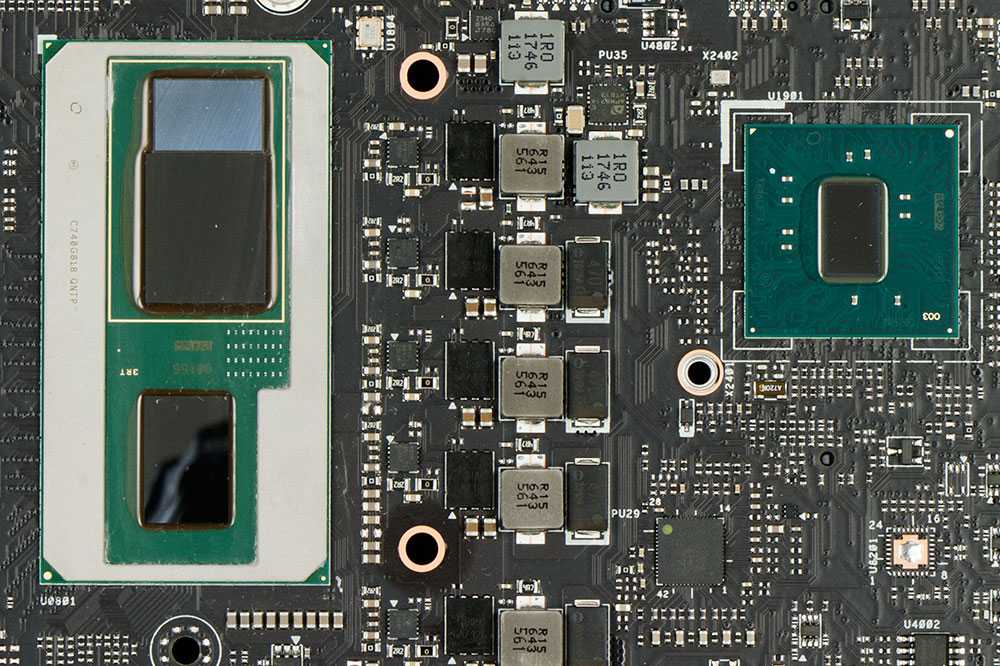

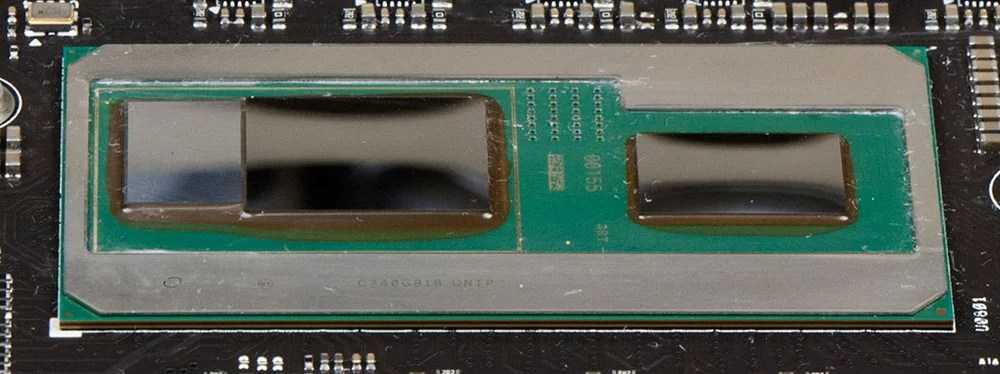

На подложке хорошо различимы три кристалла – центральный процессор, графический и HBM2-память объемом 4 ГБ. Кристалл CPU чуть ниже, чем GPU и VRAM. Ступеньку можно заметить и на подошве штатной системы охлаждения.
CPU — четырехъядерный Core i7-8809G, способный работать в 8 потоков. Ядро — Kaby Lake-G, техпроцесс 14 нм.
Графических ядер два: интегрированное в CPU HD 630 и разработанный AMD Radeon RX Vega M GL c 1536 универсальными процессорами и 4 ГБ видеопамяти. Частоты от 225 до 1190 МГц.
TDP всей связки составляет 100 ватт, и совершенно ясно, что частоты и процессора, и графики Vega были занижены для обуздания энергопотребления. Охлаждает их кулер, состоящий из испарительной камеры с ребрами…

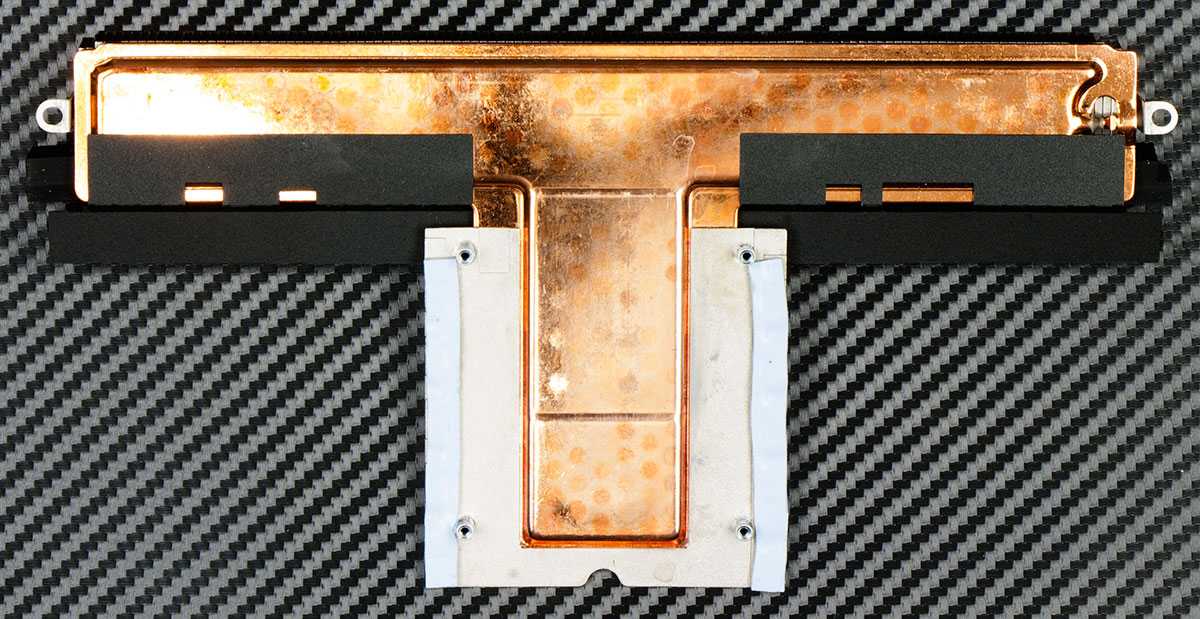

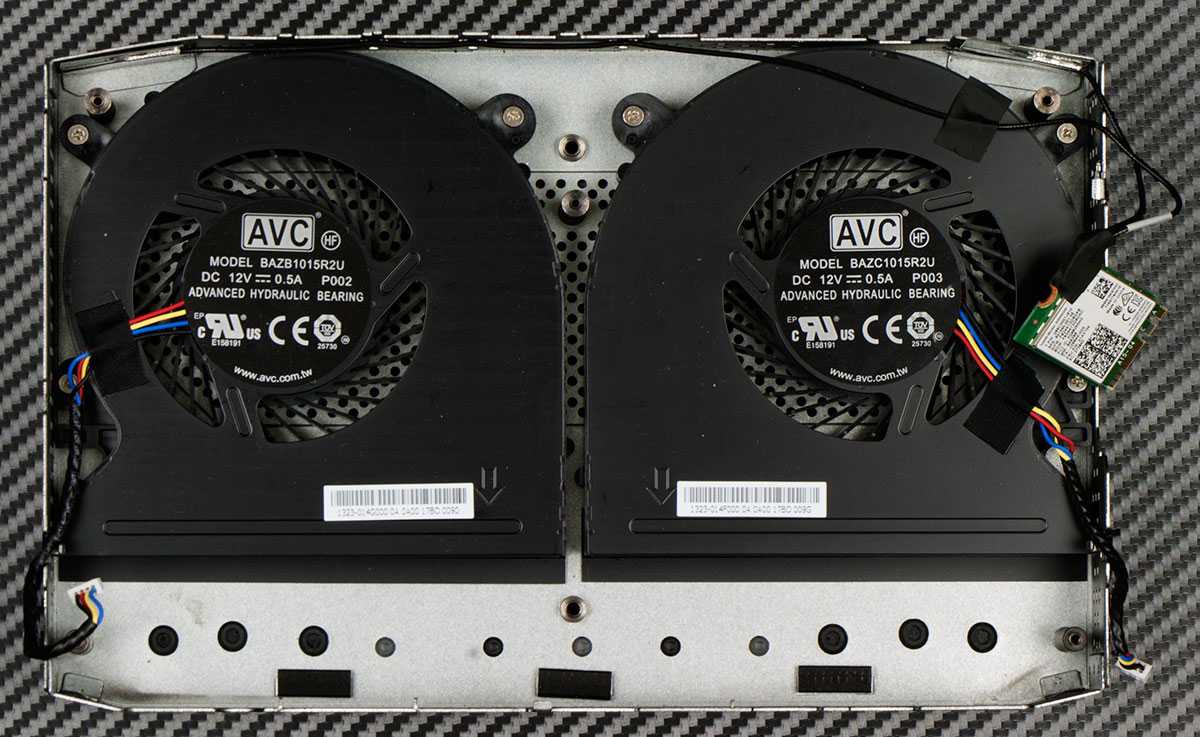

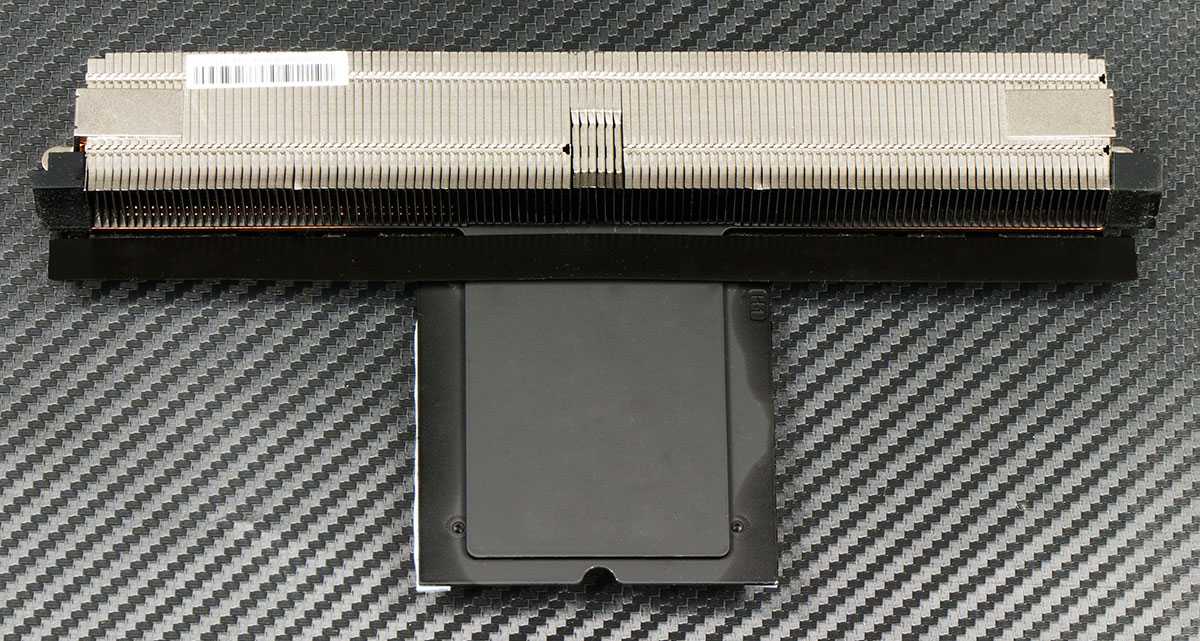

…И двух 12-вольтовых турбин, закрепленных на основании.
