Предназначение

Конденсатор для сабвуфера

Для начала узнаем, в чем предназначение этого элемента акустической системы .Нижем приводим подробную информацию:

Отметим сразу, что он способен значительно улучшить параметры используемого усилителя, а значит является очень важной цепочкой во всей системе автозвука. Примечание

Все сводится к тому, что современные низкочастотники или басовики моментами потребляют значительный ток и, тем самым, не в состоянии обеспечить их постоянное питание даже самая мощная АКБ

Примечание. Все сводится к тому, что современные низкочастотники или басовики моментами потребляют значительный ток и, тем самым, не в состоянии обеспечить их постоянное питание даже самая мощная АКБ.

Почему же сабвуфер потребляет так много тока, может провода, проложенные к нему слишком толстые? Оказывается, дело вовсе не в этом. Какой бы толщины ни были провода и кабели, они, беспорно, обладают сопротивлением, вызывающим в определенный момент скачки тока и падение его мощи;
Эксперты советуют не забывать и про работу дополнительных потребителей, что тоже не положительным образом действует на функционирование усилителя. Речь идет, к примеру, о кондиционере, работающим в жаркое время года и способным потреблять до 30 процентов энергии генератора. Все это ведет к тому, что при воспроизведении мощных басов, происходят нежелательные искажения звука, объяснимые неспособностью АКБ обеспечить нужный темп;
В этих случаях, лучшим вариантом, который справляется на все 100%, является хороший, качественный конденсатор для басовика. Представляет собой этот элемент не что иное, как электролитик большой емкости.

Примечание. Подключение конденсатора должно происходить параллельно цепи питания усилителя.

Правильный конденсатор для сабвуфера обладает малым внутренним сопротивлением. Это нужно для того, чтобы импульсный ток шел на усилитель моментально. Таким образом, полностью устраняются или до крайности минимизируются все возможные провалы.

Читать далее: Почему не поворачивается ключ в замке зажигания: застрял, не вытаскивается, заедает при повороте

Интересно. Примечательно, что конденсатор с той же чемпионской скоростью заряжается и как пионер, всегда готов вновь выдавать необходимую порцию для басовика.

Производитель Focal

Вот, например, известный производитель высококачественной аудиотехники и усилителей из Франции, Фокал, использует в своих моделях такое решение:

Для кондеров в них предусматривается место, сразу после блока питания в усилителе
Именно в них, по утверждению экспертов, эффективность применениям дополнительных накопителей выше во много раз

Особенности кондера Фокал следующие:

Он значительно повышает характеристики звучания
Модуль состоит из нескольких кондеров, работающих параллельно

Осуществляется подключение через комплектный кабель и специальный разъем
При сложных режимах работы стабильность усилителя повышается за счет встроенной технологии High-Cap
Схемы подключения конденсатора для сабвуфера прилагаются
Как становится понятно, накопитель в системе необходим, он эффективнее ионистора, но и гораздо дороже, выбирать лучше той же фирмы, что и усилитель, чтобы не было проблем
Подключать нужно качественными медными проводами, с хорошим сечением, чтобы не появилась просадка из-за проводов
Не забывайте про хороший контакт, зачищайте клеммы и про мощный аккумулятор
Применяйте исправный генератор
Тогда звучание будет просто супер

Как установить сабвуфер в машину? Схема подключения сабвуфера к усилителю
Особенности автомобильных обогревателей салона от прикуривателя
Что такое круиз-контроль в машине? История появления устройства и преимущества
Обслуживание автомобильных аккумуляторов Как правильно обслуживать гелевый щелочной кислотный аккумулятор своими руками

Зачем нужен конденсатор для сабвуфера

Чтобы понять, зачем машина оснащается емким конденсатором, стоит вспомнить закон Ома для полной цепи. Именно он поможет понять, что происходит, когда сабвуфер резко выходит на максимальную громкость.

У каждого аккумулятора есть параметр электродвижущей силы, который зависит от емкости устройства, его внутреннего сопротивления и других характеристик.
До момента, когда усилитель и вся звуковая установка в целом не превышают по потреблению возможности аккумулятора, проводка работает в нормальном режиме.
В периоды, когда сабвуфер резко наращивает громкость и потребление мощности — аккумулятор физически не способен удовлетворить потребности. Его электродвижущей силы недостаточно для поддержки стабильного напряжения.

В результате интенсивного отбора мощности для звука происходит следующее: растут рабочие токи, аккумулятор не может обеспечить потребности и напряжение бортовой сети резко падает. Как следствие, наблюдается просадка саба (динамики захлебываются), становится нештатным функционирование усилителя.

Именно для стабилизации работы бортовой сети нужны электролитические конденсаторы, которые отдают мощность в момент пиковой нагрузки. Стоит понимать, что среднестатистическая колонка в машине, как и вся аудиосистема в целом, не всегда работают даже на номинальной мощности.

Любители громкой, качественной музыки с мощными басами часто сталкиваются с проблемой, когда возникают провалы звука в определённых ситуациях. Не надо в таких случаях грешить на поломку сабвуфера или колонок.

Давайте вернёмся к школьным урокам физики где-то в седьмой класс. Автомобильный сабвуфер, при воспроизведении мощнейшего баса, кратковременно может потребить ток, который не в силах предоставить даже самый сильный аккумулятор. Провода, соединяющие сабвуфер и усилитель, даже если они очень толстые, имеют сопротивление, которое в пик сигнала приводит к снижению напряжения.

В эти моменты и происходят так званые провалы звука. Именно в такие моменты и необходим конденсатор для сабвуфера. Он представляет собой электролитический мощное устройство большой ёмкости, которое параллельно подключается к усилителю и аккумулятору автомобиля.

При параллельном соединении узлов в пики возрастания тока устройство забирает на себя избыточное напряжение, что помогает сгладить так званые провалы сабвуфера. За счёт очень низкого внутреннего сопротивления самого конденсатора, он в доли секунды заряжается и принимает на себя последующие скачки напряжения.

Как подключить конденсатор к сабвуферу

Установка конденсатора не относится к сложным процедурам, но при ее выполнении нужно быть внимательным и соблюдать некоторые правила:

Чтобы избежать заметного падения напряжения, провода, соединяющие конденсатор и усилитель, не должны быть длиннее 50 см.По этой же причине, сечение проводов нужно выбрать достаточно большим;

Следует соблюдать полярность. Плюсовой провод от аккумулятора соединяют с плюсовой клеммой питания усилителя саба и с выводом конденсатора, обозначенным знаком «+». Вывод конденсатора с обозначением «-», соединяется с кузовом автомобиля и с минусовой клеммой питания усилителя. Если усилитель до этого уже был подключен к «массе», минусовой вывод конденсатора можно зажать той же гайкой, соблюдая при этом длину проводов от конденсатора к усилителю в указанных пределах 50 см;
Подключая конденсатор для усилителя, лучше воспользоваться штатными зажимами для присоединения проводов к его выводам. Если они не предусмотрены, можно воспользоваться пайкой. Следует избегать соединения скруткой, ток через конденсатор протекает значительный.

На рисунке 1 проиллюстрировано подключение конденсатора к сабвуферу.

Как зарядить конденсатор для сабвуфера

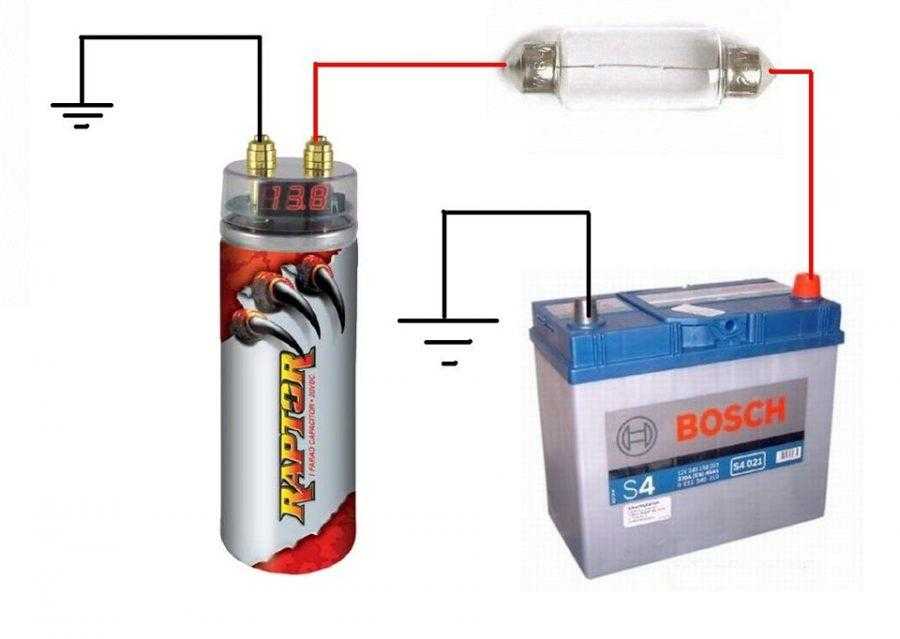

Подключать к электрической сети автомобиля, следует уже заряженный автомобильный конденсатор. Необходимость выполнения этого действия объясняется свойствами конденсатора, о которых упоминалось выше. Конденсатор заряжается так же быстро, как и разряжается. Поэтому, в момент включения разряженного конденсатора, токовая нагрузка будет чересчур велика.

Если купленный конденсатор на сабвуфер оснащен электроникой, контролирующей зарядный ток, можно не беспокоиться, смело подсоединяйте его к цепям питания. В противном случае, конденсатор следует заряжать до подключения, ограничивая ток. Удобно использовать для этого обыкновенную автомобильную лампочку, включив ее вразрез цепи питания. Рисунок 2 показывает, как правильно заряжать конденсаторы большой ёмкости.

В момент включения, лампа загорится в полный накал. Максимальный скачок тока будет ограничен при этом мощностью лампы и будет равен ее номинальному току. Далее, в процессе заряда, накал лампы будет ослабевать. По окончании процесса зарядки, лампа потухнет. После этого надо отключить конденсатор от зарядной цепи. Затем можно подключить заряженный конденсатор к цепи питания усилителя.

Студия автозвука Электросила

Как подключить конденсатор для сабвуфера к усилителю конденсатор Audison Connection

Все кто так или иначе сталкивался с автозвуком, кто когда либо пытался установить автомобильную аудиосистему своими руками слышали о том что вместе с усилителем обязательно нужно ставить конденсатор. Однако не все знают зачем это нужно и нужно ли вообще? Ведь хороший конденсатор-вещь недешевая. Стоит ли вообще тратить на него деньги? Попробуем разобраться.

Все знают, что установив усилитель в свою аудиосистему мы делаем звук громче. Но за все нужно платить, и более мощная аудиосистема потребляет больше тока от бортовой сети автомобиля. Это еще не все проблемы, дело в том что усилитель может кратковременно потреблять ток в несколько раз превышающий номинальный, особенно при воспроизведении низкого баса. Автомобильный аккумулятор не способен быстро отдавать такой ток и в результате в бортовой сети автомобиля происходит просадка напряжения. Выражается это не только в «моргании» фар, но и в том что при падении напряжения питания усилитель теряет мощность, бас вместо быстрого и четкого становится «размытым», теряет скорость и глубину, а в отдельных особо тяжелых случаях падение напряжения питания усилителя приводит к клиппингу на выходе усилителя, что в свою очередь может привести к повреждению динамика.

Впрочем, вышеперечисленные проблемы могут появиться из-за того что при подключении усилителя в вашей аудиосистеме вы выбрали некачественный или несоответствующий потребляемой мощности силовой провод. Как правильно выбрать силовой провод читайте здесь.

Если вы следовали всем нашим рекомендациям и с проводами у вас все в порядке, без конденсатора в вашей автомобильной аудиосистеме вам не обойтись.

При установке конденсатора необходимо подключать его параллельно питанию усилителя и располагать его как можно ближе к усилителю (не дальше 60см). Некоторые производители усилителей (обычно это самые дорогие модели, так называемый хай-энд) даже встраивают дополнительные клеммы для подключения конденсатора прямо в усилитель. Пример- Audison Thesis HV Venti.

Конденсатор Focal High Cap

Французский производитель высококачественной аудиотехники Focal в своих усилителях серии FPS использует другое решение: конденсаторы Focal FPS High-Cap подключаются после блока питания усилителя, там где эффективность использования дополнительных конденсаторов во много раз выше. Минус в том что такой конденсатор подходит только к усилителям Focal FPS, и больше никуда.

Как же правильно выбрать конденсатор? Есть простое правило подбора конденсатора по емкости- 1Ф (Фарад) на 1 киловатт мощности аудиосистемы. Т.е. при мощности системы в 500Вт вам необходим конденсатор в 0.5Ф.

Многие автомобильные конденсаторы имеют встроенные вольтметры и прочие лампочки а также схемы управления зарядом. Если смысл первого-в основном внешний вид, то схема управления зарядом реально облегчает эксплуатацию автомобиля в котором установлен конденсатор. Дело в том что конденсатор в момент заряда потребляет очень большой ток, поэтому при замене аккумулятора в автомобиле могут обгореть аккумуляторные клеммы или сгореть предохранитель который стоит по питанию аудиосистемы.

Для того чтобы правильно зарядить конденсатор в котором схема зарядки не предусмотрена вам нужно отключить конденсатор (одну из клемм) от бортовой сети, подключить аккумулятор, подключить конденсатор через обычную автомобильную лампочку. Лампочка сначала загорится ярко пока будет заряжаться конденсатор, а затем погаснет. Значит конденсатор зарядился и можно подключать его обратно. Довольно сложно, да? От всех этих проблем избавит вас конденсатор со встроенной схемой зарядки.

конденсатор с вольтметром и схемой зарядки

С другой стороны, схема зарядки подразумевает несколько лишних соединений на пути тока от конденсатора к усилителю. В этом смысле обычная «банка» без вольтметров, лампочек и электроники гораздо надежней.

Не все конденсаторы одинаково полезны, хороший конденсатор должен не только иметь большую емкость но и уметь быстро отдать свой заряд в случае необходимости. Для этого конденсатор должен иметь низкое внутреннее сопротивление (ESR). Большинство производителей не указывает никаких параметров своих изделий кроме собственно емкости. При всем богатстве выбора найти то что нужно может быть не так-то просто. Наш опыт использования конденсаторов подсказывает что наилучшие результаты можно получить с продукцией серьезных брендов, например Connection от Audison или Connects2.

75008 Всего 8 Сегодня

Можно ли подключить обыкновенный конденсатор к сабвуферу

Подключить обычный конденсатор к сабвуферу, конечно, можно, но никакого эффекта это не даст. Электролитический прибор ёмкостью 5 000-10 000 мкф может сыграть роль фильтра и снизить некоторые электрические помехи. Например, будут не слышны щелчки при включении какого-либо электрического оборудования автомобиля. Даже батарея электролитов большой ёмкости не сможет предотвратить просадку напряжения при воспроизведении мощных басов.

Только установка накопителя-конденсатора для сабвуфера способна обеспечить усилитель энергией, когда это будет необходимо. Если подключение усилителя через блок запаса энергии выполняется первый раз, то устройство нужно зарядить. Эту же процедуру нужно выполнить, когда аккумулятор на долгое время снимался с автомобиля, и изделие оказалось разряженным.

Подключение магнитолы blaupunkt

Для этого минус аккумулятора подключается на минус устройства, а плюс подключается к плюсовой клемме прибора через резистор номиналом 10-20 Ом и мощностью 20 ватт. Вместо резистора можно использовать автомобильную лампочку. Она сначала ярко загорится, а по мере заряда свечение будет угасать.

Многие водители автомашин как дорогих марок, так и бюджетных моделей устанавливают в салон хорошие акустические системы. Чтобы добиться качественного звучания на низких частотах, к усилителю аудиосистемы необходимо добавить электролитический конденсатор для сабвуфера.

Как подключить конденсатор к сабвуферу

Чтобы избежать заметного падения напряжения, провода, соединяющие конденсатор и усилитель, не должны быть длиннее 50 см.По этой же причине, сечение проводов нужно выбрать достаточно большим;

Следует соблюдать полярность. Плюсовой провод от аккумулятора соединяют с плюсовой клеммой питания усилителя саба и с выводом конденсатора, обозначенным знаком «+». Вывод конденсатора с обозначением «-», соединяется с кузовом автомобиля и с минусовой клеммой питания усилителя. Если усилитель до этого уже был подключен к «массе», минусовой вывод конденсатора можно зажать той же гайкой, соблюдая при этом длину проводов от конденсатора к усилителю в указанных пределах 50 см;
Подключая конденсатор для усилителя, лучше воспользоваться штатными зажимами для присоединения проводов к его выводам. Если они не предусмотрены, можно воспользоваться пайкой. Следует избегать соединения скруткой, ток через конденсатор протекает значительный.

На рисунке 1 проиллюстрировано подключение конденсатора к сабвуферу.

Как зарядить конденсатор для сабвуфера

Если после прочтения статьи остались вопросы по подключению, советуем ознакомится со статьей «Как подключить усилитель в автомобиле».

Какие бывают автомобильные конденсаторы

Сегодня уже производится много различных конденсаторов для авто. От простейших и дешевых моделей, до элитных и дорогих, с большой емкостью в 20Ф. Такие емкие установки используются в мощной технике, которая обладает дистрибьютором и имеет возможность подключения больше двух усилителей одновременно.

Автомобильный конденсатор

Выбор прибора зависит от нескольких факторов. В основном нужно учитывать мощность аккумулятора машины. Никогда не покупайте оборудование, если оно сомнительно выглядит. Конденсаторы имеют «свойство» взрываться. И, даже малейшее нарушение целостности конструкции может привести к взрыву.

При осмотре прибора в магазине надо обращать внимание на присутствие защиты на клеммах. Они оберегают систему от случайных замыканий

Важно также изучить удобство подключения и установки. Автомобильный конденсатор

Автомобильный конденсатор

Назначение и функции конденсаторов

Конденсатор играет огромную роль как в аналоговой, так и цифровой технике. Они бывают электролитическими и керамическими, и отличаются своими свойствами, но не общей концепцией. Примеры использования:

Фильтрует высокочастотные помехи;
Уменьшает и сглаживает пульсации;
Разделяет сигнал на постоянные и переменные составляющие;
Накапливает энергию;
Может использоваться как источник опорного напряжения;
Создает резонанс с катушкой индуктивности для усиления сигнала.

Примеры использования

В усилителях обычно используются для защиты сабвуферов, фильтрации питания, термостабилизации и разделение постоянной составляющей от переменной. А электролитические в автономных схемах с микроконтроллерами могут долго обеспечивать питание за счет большой емкости.
В данной схеме транзистор VT1 постоянно открыт, чтобы усиливать звук без искажений. Но если вход замнется или на него поступи постоянный ток, то транзистор откроется, перейдет в насыщение и перегреется. Чтобы этого не допустить, нужен конденсатор. С1 позволяет отделить постоянную оставляющую от переменной. Переменный сигнал легко проходит на базу транзистора, а постоянный сигнал не проходит.

резистор

Чтобы схема качественно работала, обязательно хорошее питание. Когда схема в пиковые значения потребляет больше тока, то это всегда сильная нагрузка на источник питания. С3 фильтрует помехи по питанию и помогает снизить нагрузку. Чем больше емкость — тем лучше звук, но до определенных значений, все зависит от схемы.

А в блоках питания используется тот же принцип, как и в предыдущей схеме по питанию, но здесь емкость нужна гораздо больше. На этой схеме емкость элеткролита может быть как 1000 мкФ, так и 10 000 мкФ.

Еще на диодный мост можно параллельно включить керамические конденсаторы, которые будут шунтировать схему от высокочастотных наводок и шума сети 220 В.

Фазовые искажения

Конденсатор может искажать переменный сигнал по фазе. Это происходит из-за неверного расчета емкости, общего сопротивления и взаимодействия с другими радиодеталями. Не стоит забывать и о том, что любая радиодеталь имеет как реактивное, так и активное сопротивление.

Post Views:
2 065

Нужен ли усилитель для саба?

Сабы, продающиеся сегодня в магазинах, обычно оснащаются встроенными усилителями, если же усилка нет, то его надо будет ставить дополнительно. Использование усилителя актуально при установке и подключении пассивного сабвуфера к автомагнитоле. Такой саб представляет собой низкочастотный динамик, который обычно устанавливается в деревянный корпус, что позволяет улучшить акустические характеристики устройства. А это, в свою очередь, дает возможность получить наиболее мощные низкие частоты на выходе.

По мнению многих специалистов, лучше использовать отдельный усилитель, чем встроенный в сабвуфер. Если говорить об активных сабах, то такие устройства имеют свои достоинства — его без проблем можно самостоятельно подключить к магнитоле в автомобиле напрямую, при этом качество воспроизведения треков будет довольно высоким (автор видео — канал Как-То Так).

Рекомендуем: Диагностика и ремонт компрессора автокондиционера своими руками

Лучшие полипропиленовые конденсаторы для звука

Изделия с полипропиленовым диэлектриком отличаются прочной конструкцией, долгим сроком эксплуатации, работой в цепях высокого напряжения без утечек. Объем элемента небольшой.

JB JFGC

Пленочный конденсатор для звука JB JFGC изготовлены из полипропилена и металлизированной пленки. Сверху изделие дополнительно покрыто слоем полиэстера и залито смолой. Применяется в акустических системах внутри разделительного фильтра. Конденсатор относится к бюджетной категории, при этом выдает звучание не хуже дорогих аналогов. Поддерживает совместную работу постоянного и переменного тока, что выдает отличную гармонию с фильтрами в акустических системах.

Прибор работает на температурах до 100 градусов. Рабочее напряжение – от 250 до 1250В. Линейка представлена конденсаторами с различным емкостным номиналом от 0,047 мкФ до 36 мкФ. Размеры относительно небольшие (диаметр 0,8 мм), подойдет для акустики стандартных габаритов. Имеют лаконичный стильный корпус.

Достоинства:

Низкая стоимость;
Широкий выбор номиналов;
Качественное звучание;
Минимальное отклонение от заявленных значений;
Отличный внешний вид.

Недостатки:

Небольшая емкость.

FM MKP

Элемент оснащен полипропиленовым диэлектриком. Он выполнен из пленки, покрытой металлизированным слоем, который нанесен путем вакуумного напыления. Подобная технология обеспечивает высокую надежность, точность работы, длительную эксплуатацию, при этом размеры конденсатора небольшие. При изготовлении по такой технологии приборы могут самостоятельно восстанавливаться, если произошел прибой диэлектрика, практически не теряя своих свойств.

FM МКР обеспечивает достойное качественное звучание в широком частотном диапазоне. Основное назначение – использование в разделительных фильтрах акустики, каскадной аудиоаппаратуре. Выпускаются с тремя номиналами, работают при напряжении до 160В. Размеры средние 21 мм в диаметре, поэтому в схеме нужно заранее найти для него место.

Достоинства:

Работает в широком частотном диапазоне;
Недорогой;
Отличное звучание;
Минимальное отклонение от номинала;
Прочность.

Недостатки:

Крупный размер.

MKP Jantzen Cross Cap

Пленочный MKP Jantzen Cross Cap с металлизацией, покрытый эпоксидной смолой, представлен в широком емкостном диапазоне от 0,1 до 330 мкФ. Изделие подходит для ламповой техники, различных акустических систем. Работает на напряжении до 400В.

Процесс изготовления происходит при полном контроле изготовителя с соблюдением уникальной технологии, поэтому конденсатор получается качественным, надежным, долговечным. За счет использования отличных материалов обеспечивается приятное звучание, отличающееся высоким качеством передачи без искажений или помех.
