Покупка репитера и внешней антенны часто становится единственным выходом, когда в загородном доме или офисном помещении связь работает с перебоями. Пользователь ожидает мгновенного улучшения интернета, но на практике сталкивается с тем, что уровень сигнала почти не изменился или оборудование работает нестабильно. Огромное разнообразие моделей и сложность настройки приводят к тому, что ошибки при установке антенн усиления сигнала становятся обычным делом. Правильный монтаж требует учета множества технических нюансов, от выбора кабеля до точного направления на базовую станцию.
Подготовка к монтажу и первый запуск
Процесс начинается с тщательной проверки всего, что пришло в коробке. Я всегда первым делом сверяю фактическое содержимое с паспортом устройства, чтобы не обнаружить отсутствие коннектора в самый ответственный момент. Важно подготовить качественный инструмент, так как кустарный монтаж ведет к затуханию сигнала.
Для работы потребуются следующие инструменты:
- Стриппер для снятия изоляции с коаксиального кабеля.
- Кримпер для обжима разъемов.
- Лестница или вышка-тура.
- Стремянка для доступа к кровле.
- Изолента или термоусадочные трубки для герметизации.
- Смартфон с установленным приложением для анализа сети.
- Компас или карта покрытия оператора.
- Набор отверток и саморезов для крепления кронштейна.
Поиск базовой станции (БС) — ключевой этап. БС представляет собой вышку оператора, от которой идет радиосигнал. Я использую специализированный софт, чтобы определить координаты ближайшей вышки, так как установка антенны «на глаз» в большинстве случаев оказывается неэффективной. Только после определения точного вектора можно приступать к физическому монтажу.
Принципы работы систем усиления связи

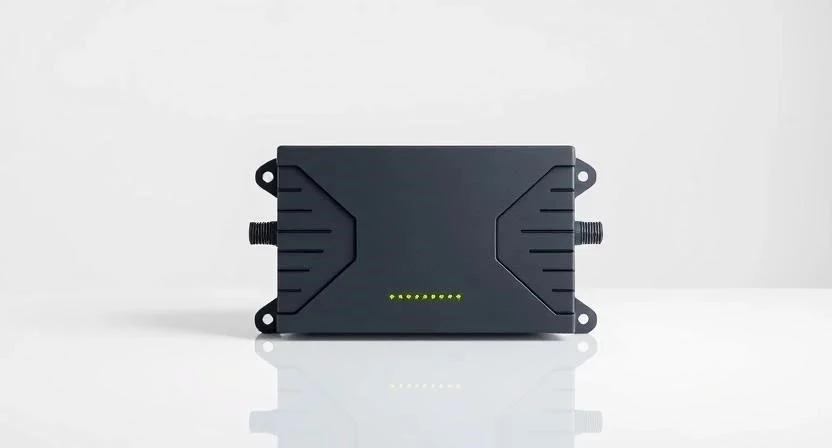

Система работает по принципу приема слабого сигнала внешней антенной, его усиления с помощью репитера и последующей раздачи через внутреннюю антенну. Коэффициент усиления измеряется в дБ (децибелах) — это логарифмическая единица, показывающая, во сколько раз увеличивается мощность сигнала. Чем выше этот показатель, тем дальше антенна может «дотянуться» до вышки.
Внешняя антенна должна находиться в зоне прямой видимости БС. Внутренняя антенна, напротив, должна располагаться так, чтобы обеспечить покрытие всех необходимых комнат, не создавая при этом помех для самого репитера. Эффективность всей цепочки зависит от качества волнового тракта — совокупности кабелей и разъемов.
Таблица 1. Сравнение правильного и неправильного монтажа
| Параметр | Правильный монтаж | Неправильный монтаж | Результат ошибки |
|---|---|---|---|
| Расположение внешней антенны | Прямая видимость БС, высокая точка | За стеной, за густыми деревьями | Сильный затухание сигнала |
| Кабель | Минимальная длина, качественный экран | Слишком длинный, дешевый тонкий кабель | Потеря мощности в проводе |
| Размещение антенн | Разнесены на 10+ метров или через стену | Рядом в одной комнате | Самовозбуждение (осцилляция) |
| Соединения | Герметичные коннекторы, плотный обжим | Скрутки, неплотные разъемы | Попадание влаги, окисление |
| Настройка | Пошаговый поворот по уровню дБ | Установка в случайном направлении | Низкая скорость интернета |
Промахи при выборе места для установки
Преграды на пути сигнала существенно снижают его мощность. Бетонные стены, металлические листы и даже плотный слой мокрой листвы работают как экраны. Я однажды столкнулся с ситуацией, когда установка антенны всего на полметра ниже уровня крыши из-за выступающего карниза снизила уровень сигнала на 15 дБ. Это доказывает, что даже небольшое препятствие может свести на нет все преимущества дорогого оборудования.
Основные ошибки размещения:
- Установка антенны за дымоходом или вентиляционной шахтой.
- Размещение оборудования в низинах или глубоких оврагах.
- Монтаж антенны слишком близко к металлическим конструкциям крыши.
- Игнорирование влияния густых крон деревьев перед антенной.
- Установка внешней антенны на уровне первого этажа в плотной застройке.
- Размещение репитера в закрытом металлическом шкафу.
- Использование одной антенны для разных операторов без учета частот.
- Попытка усилить сигнал внутри лифтовой шахты или подвала без вывода антенны наружу.

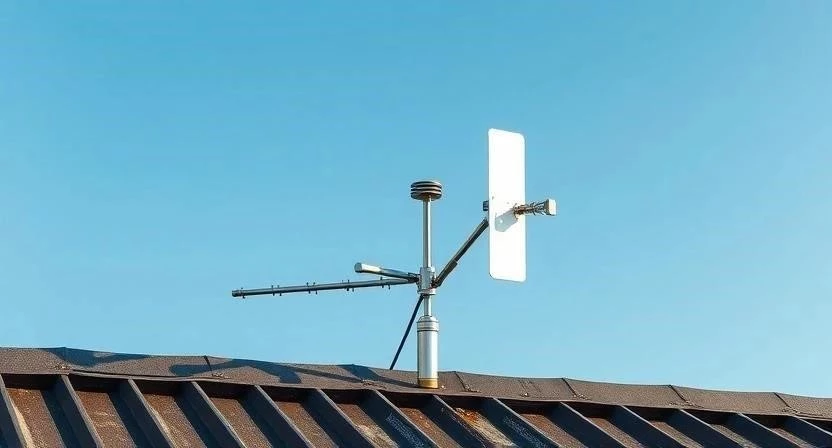

Высота установки должна быть максимальной из возможных. Это позволяет минимизировать влияние земного рельефа и городских построек на распространение радиоволн LTE или 3G.
Проблемы с кабелями и подключениями
Коаксиальный кабель — это магистраль, по которой передается сигнал. Любое нарушение его структуры приводит к потерям. Одной из самых частых ошибок является чрезмерный изгиб провода. Если радиус изгиба слишком мал, внутренний диэлектрик смещается, что меняет волновое сопротивление кабеля и вызывает отражение сигнала.

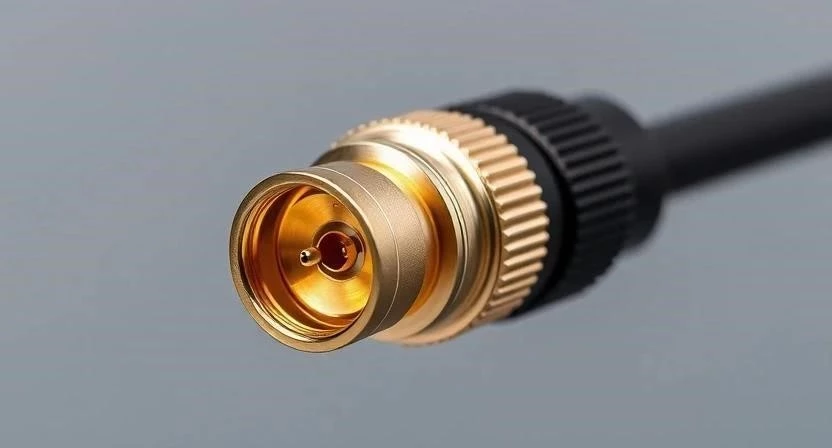

Использование некачественных коннекторов приводит к плохому контакту. Я заметил, что дешевые китайские разъемы часто разбалтываются через пару месяцев, из-за чего связь начинает «плавать». Также критична длина кабеля: чем он длиннее, тем больше дБ теряется по пути от антенны к репитеру.
Таблица 2. Влияние длины и типа кабеля на потерю сигнала (ориентировочно)
| Тип кабеля / Длина | 5 метров | 10 метров | 20 метров | 30 метров | |
|---|---|---|---|---|---|
| Тонкий (RG-58) | -2.5 дБ | -5.0 дБ | -10.0 дБ | -15.0 дБ | Не рекомендуется |
| Средний (RG-213) | -1.2 дБ | -2.4 дБ | -4.8 дБ | -7.2 дБ | Оптимально для дома |
| Толстый (LMR-400) | -0.6 дБ | -1.2 дБ | -2.4 дБ | -3.6 дБ | Профессиональный уровень |
| Дешевый ТВ-кабель | -4.0 дБ | -8.0 дБ | -16.0 дБ | -24.0 дБ | Категорически нельзя |
| Потери при плохом обжиме | -1.0 дБ | -1.0 дБ | -1.0 дБ | -1.0 дБ | Добавляется к длине |
Ошибки при юстировке и поиске сигнала
Настройка антенны (юстировка) — это процесс ее точного разворота в сторону БС. Главная ошибка здесь — слишком резкие повороты. Радиоволны имеют узкую диаграмму направленности, и при быстром вращении антенны смартфон просто не успевает обновить данные об уровне сигнала. Я всегда рекомендую поворачивать антенну медленно, с шагом в 5-10 градусов, выжидая по 15-20 секунд после каждого движения.
Алгоритм правильного поиска сигнала:
- Установка антенны в примерном направлении вышки.
- Запуск приложения для мониторинга уровня сигнала (RSSI, RSRP).
- Медленный поворот антенны по часовой стрелке.
- Фиксация максимального значения дБ.
- Повторный поворот против часовой стрелки для уточнения пика.
- Проверка стабильности сигнала в течение 5 минут.
- Окончательная затяжка креплений кронштейна.
Игнорирование показателей уровня сигнала в пользу «индикатора палочек» на экране телефона — еще один промах. Палочки субъективны и зависят от прошивки устройства, в то время как числовые значения в дБ дают объективную картину.
Технические сбои и проблемы оборудования
Одной из самых серьезных проблем является эффект самовозбуждения или осцилляция. Это возникает, когда внутренняя антенна принимает сигнал, который только что излучила внешняя антенна. Получается замкнутый круг, похожий на визг микрофона рядом с колонкой. В результате репитер может выйти из строя или начать создавать помехи для всей базовой станции оператора.
Перегрузка репитера случается, если внешняя антенна установлена слишком близко к БС. В этом случае слишком мощный входящий сигнал «забивает» приемник, и вместо усиления связь становится еще хуже. Интерференция сигналов возникает при использовании нескольких репитеров в одном помещении, которые начинают конфликтовать друг с другом.
Критически запрещенные действия при монтаже
Существуют вещи, которые категорически нельзя делать, если вы хотите, чтобы система работала долго и безопасно. Во-первых, использование дешевых тонких кабелей для длинных пролетов. Это превращает вашу дорогую антенну в бесполезный кусок пластика, так как весь сигнал «умрет» в проводе.
Во-вторых, отсутствие грозозащиты. Внешняя антенна — это фактически молниеотвод. Без специального разрядника один разряд тока в грозу сожжет не только репитер, но и может вызвать пожар в доме. В-третьих, монтаж внешней и внутренней антенн слишком близко друг к другу. Между ними должно быть расстояние минимум 10 метров или несколько капитальных стен.
Список недопустимых действий:
- Скручивание коаксиального кабеля вручную без коннекторов.
- Использование скотча вместо герметизирующих уплотнителей на улице.
- Установка репитера вплотную к мощным источникам электромагнитных помех.
- Использование антенн, не соответствующих частотному диапазону оператора.
- Монтаж кабеля вплотную к силовым линиям 220В/380В без экранирования.
- Попытка усилить сигнал, используя фольгу или самодельные отражатели.
- Игнорирование заземления металлического кронштейна.
Таблица 3. Основные ошибки и способы их быстрого исправления
| Ошибка | Симптом | Способ исправления |
|---|---|---|
| Осцилляция | Связь пропадает, репитер перезагружается | Увеличить расстояние между антеннами |
| Неверный угол | Низкая скорость интернета, слабый сигнал | Медленная юстировка по дБ |
| Затухание в кабеле | Сигнал на антенне хороший, в доме плохой | Заменить кабель на более толстый (LMR-400) |
| Перегрузка | Сигнал «максимальный», но интернет не работает | Удалить антенну от БС или поставить аттенюатор |
| Плохой контакт | Связь периодически пропадает при ветре | Переобжать коннекторы, проверить герметизацию |
Часто задаваемые вопросы (FAQ)
1. Почему после установки антенны уровень сигнала вырос, а скорость интернета осталась низкой?
Скорее всего, вы столкнулись с перегрузкой базовой станции. Усиление сигнала не увеличивает пропускную способность самой вышки. Если на БС слишком много пользователей, скорость будет низкой даже при «полных палочках».
2. Можно ли использовать обычный телевизионный кабель для репитера?
Категорически нет. ТВ-кабели рассчитаны на другие частоты и имеют огромное затухание в диапазонах LTE/3G. Вы потеряете почти весь сигнал еще до того, как он дойдет до репитера.
3. Что делать, если репитер начал сильно греться?
Проверьте, не находится ли он в закрытом пространстве. Обеспечьте приток воздуха. Также перегрев может быть следствием самовозбуждения (осцилляции) — увеличьте расстояние между антеннами.
4. Как понять, что антенна направлена правильно?
Используйте приложение (например, NetMonster или Network Cell Info). Ориентируйтесь на показатель RSRP: чем ближе значение к -70 или -80 дБ (вместо -110 дБ), тем лучше сигнал.
5. Обязательно ли ставить грозозащиту?
Да, если антенна установлена на крыше или высокой мачте. Это единственный способ защитить оборудование и электропроводку дома от прямого или косвенного удара молнии.
6. Поможет ли антенна, если в моем районе вообще нет покрытия оператора?
Нет. Репитер усиливает существующий сигнал. Если в точке установки внешней антенны уровень сигнала равен нулю, усиливать будет нечего.
7. Можно ли объединить две внешние антенны в одну?
Только с помощью специального сумматора или диплексера. Простое соединение проводов приведет к рассогласованию импеданса и выходу оборудования из строя.
8. Сколько времени занимает настройка системы?
При наличии всех инструментов и знаний процесс занимает от 2 до 5 часов, включая поиск БС и финальную юстировку.
