Как соединять провода правильно между собой: 7 способов, проверенных временем

Виды скруток

Надежная и плотная скрутка уберегает от непредвиденных аварийных ситуаций

Важно выполнить ее максимально правильно. Даже малейшие нарушения техники безопасности способны стать поводом для возгорания. По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа

Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами

По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа. Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами.

Известны простые способы, с помощью которых реально безопасно и прочно произвести соединение. Они не представляют сложности даже для новичка. При выполнении допускается использование как двух проводов, так и нескольких. Обычно используют следующие известные виды скруток:

• бандаж;
• желобок;
• простой метод ответвления.

Виды скруток проводов

Вышеуказанные скрутки электрических проводов являются вполне надежными электрическими соединениями. Но для реализации требуются определенные навыки с работой ручного инструмента. Обучиться самостоятельно доступно каждому человеку, который практикует ремонт электропроводов.

Бандаж – один из способов скрутки проводов, часто применяемых в быту. Для него характерно применение дополнительного отрезка, который накладывается на соединяемые токопроводящие жилы. Это неплохой метод для последовательного, параллельного и ответвленного соединения.

Многожильные

Новички иногда задаются вопросом: «как соединить одножильный и многожильный медный провод?». В действительности главным требованием является плотное и надежное прилегание площади поперечного сечения жил друг к другу. Зная, сколько проводов можно скручивать в одну скрутку, можно быстро выполнить поставленную задачу. Количество электрических жил зависит от их поперечного сечения. Чем оно больше, тем меньше проводов допускается к процессу скручивания. И наоборот: чем меньше поперечное сечение токопроводящих жил, тем большее количество проводов можно скручивать.

Соединение многожильных проводов скруткой методом «желобок» не представляет сложности. Это более простой способ при выполнении работы, чем «бандаж». В данном соединении необязательно использование дополнительного отрезка проводки. Полноценное соединение проводов скруткой в этом случае осуществляется непосредственно самими проводами. Они укладываются параллельно, последовательно либо ответвлением.

Перед тем, как скрутить три провода вместе, необходимо освободить концы жил от изоляции и при помощи ручного инструмента произвести скручивание. Допустимо применение методов «желобка» и «бандажа», а так же простого ответвления. Максимальное количество проводов в скрутке с использованием последнего способа зависит от диаметра токопроводящей жилы. Даже при самом малом диаметре жил их количество не должно быть более шести. Начинающие электрики задаются вопросом: «как сделать скрутку из 4 проводов?». Наиболее оптимально произвести данное действие методом «желобка» либо «простого ответвления».

Подготовка к скручиванию

Перед скручиванием с токоведущих жил необходимо снять слой защитной изоляции. Обычно эта операция производится при помощи ножа. Во время работы нужно стараться не повредить лезвием инструмента металлический токовод. В противном случае он способен надломиться в ослабленном месте. В особенности это касается мягких многопроволочных жил кабелей.

Если снимать изоляцию предстоит с алюминиевого кабеля, то необходимо избегать его перегибов. Этот металл плохо справляется с частыми деформациями. Поэтому кабель из алюминия способен сломаться во время зачистки.

Снятие изоляции с кабеля

Винтовые зажимы

Это крепление очень широко применяется при соединении к проводам выключателей, электрических розеток, приборов освещения и иной электроарматуры. Винтовые зажимы зачастую используют при сборке электрических щитов, так они дают возможность произвести аккуратный и быстрый монтаж.

К явным преимуществам зажимов относится и отсутствие надобности изолировать крепление. При помощи этих зажимов можно крепить провода из различных металлов (медь и алюминий).

Безусловно, существуют и недостатки. В зажимы не получится установить многожильный кабель – его нужно предварительно опрессовать или пропаять. Помимо этого, винтовые зажимы нуждаются в обслуживании – их необходимо время от времени подкручивать, чтобы не допустить ослабления соединения. В общем, если к участкам соединений есть свободный подход, то винтовые зажимы являются недорогим и надежным решением.

Способы соединения проводов в электропроводке

При выполнении электропроводки может возникать необходимость наращивания провода. При этом надо уметь выполнять соединение электрических проводов правильно.

Способом соединения медных одно- и многожильных проводов сечением до 6 мм2 является скрутка и последующая пайка; для жил сечением 6 мм2 и более — скрутка с бандажной пайкой; для многопроволочных проводов — скрутка, которой предшествует расплетка жил. Перед выполнением скрутки жилы надо зачистить от изоляции на длину, примерно равную 10-15 наружным диаметрам соединяемых жил; удалить оксидную пленку с оголенных концов (она повышает (пусть и незначительно) электрическое сопротивление в точке контакта).

Виды соединений проводов:

Простая скрутка.

Бандажная скрутка.

Скрутка желобком.

Последовательная скрутка.

При этом оксидная пленка разрушается, между проводами образуется желобок, который надо заполнить припоем. Место пайки покрывают слоем лака и изолируют.

Помимо традиционных способов соединения проводов, на отечественном рынке появились специальные соединители, отличающиеся большой надежностью. В основном они импортного производства (например, WAGO), но есть и отечественные разработки, в частности СНЭП. При их использовании зачищают концы проводов, вставляют в соединитель, который заполнен особой пастой, не позволяющей образовываться оксидной пленке.

Независимо от выбранного типа соединения проводов, необходимо помнить, что только надежный контакт обеспечит бесперебойную работу электропроводки и предотвратит искрение, возгорание и пр.

Соединение проводов

Для обеспечения полноценной электроводимости важным моментом является целостность проводки. Недопустимо ее повреждение или некачественное сцепление

Важно гарантировать плотное примыкание контактов и надежность соединения в зонах «электрических узлов». Различают определенные способы, устраняющие разрывы в кабеля

В их числе следует отметить сварку. Она применяется в отношении медных и алюминиевых проводов. При этом обеспечивается особенно надежное сцепление.

Соединения можно разделить на виды:

• скрутка;
• сварка;
• пайка;
• опресовка;
• клеммные колодки;
• самозажимные клеммники (клеммы WAGO);
• колпачки СИЗ;
• болтовой зажим.

Самое полноценное соединение для проводов изготовленных из меди – пайка. Ее легко осуществить при помощи флюса (канифоль, бура) и оловянного припоя. Так же применяют клеммники – специальное приспособление, которое выполняется при помощи винтовых зажимов. Их подбирают отдельно в соответствии с сечением жил. Нередко используются и самозажимные клеммники, для экономии времени на проведении электромонтажных работ. С целью изоляции скрученного или спаянного электрического соединения используют изоляционные колпачки СИЗ. Сегодня в энергетике широко применимы клеммы WAGO, которые выпускаются для проводных проводов и кабелей различных диаметров. К тому же клеммы WAGO позволяют соединить жилы из различных материалов (медь и алюминий).

Выбор какое соединение использовать зависит от различных факторов:

• материал (сталь, медь, алюминий);
• количество скручиваемых элементов;
• сечение;
• место проведения работы (дом, улица, в земле и т.д.).

Соединение проводов опрессовкой

Способ опрессовки широко используется для выполнения надежных соединений в распределительных коробках. При этом концы проводов зачищаются, объединяются в соответствующие пучки и впрессовываются. Соединение после опрессовки защищается изолентой или термоусадочной трубкой. Оно является неразъемным и в обслуживании не нуждается.

Опрессовка считается одним из самых надежных способов соединений проводов. Такие соединения выполняют с помощью гильз путем сплошного обжатия или местного вдавливания специальными инструментами (пресс-клещами), в которые вставляются сменные матрицы и пуансоны. При этом происходит вдавливание (или обжатие) стенки гильзы в жилы кабеля с образованием надежного электрического контакта. Опрессовка может производиться местным вдавливанием или сплошным обжатием. Сплошное обжатие обычно выполняется в форме шестигранника.

Медные провода перед опрессовкой рекомендуется обрабатывать густой смазкой, содержащей технический вазелин. Такая смазка снижает трение и уменьшает риск повреждения жилы. Непроводящая ток смазка не увеличивает переходное сопротивление соединения, так как при соблюдении технологии смазка полностью вытесняется из места контакта, оставаясь лишь в пустотах.

Для опрессовки чаще всего применяются ручные пресс-клещи. В наиболее распространенном случае рабочими органами этих инструментов являются матрицы и пуансоны. В общем случае пуансон — это подвижный элемент, производящий местное вдавливание на гильзе, а матрица — фигурная неподвижная скоба, воспринимающая давление гильзы. Матрицы и пуансоны могут быть сменными или регулируемыми (рассчитанными на разное сечение).

При монтаже обычной домашней проводки используются, как правило, небольшие опрессовочные клещи с фигурными губками.



В качестве гильзы для опрессовки можно, конечно, использовать любую медную трубку, но лучше применять специальные гильзы из электротехнической меди, длина которых соответствует условиям надежности соединения.

При опрессовке провода могут заводиться в гильзу как с противоположных сторон до взаимного соприкосновения строго посередине, так и с одной стороны. Но в любом случае суммарное сечение проводов должно соответствовать внутреннему диаметру гильзы.

Клеммники и клеммные колодки: как отличить прочные и ненадежные конструкции

Чаще всего клеммные колодки используют в цепях освещения с относительно небольшими нагрузками. Их выполняют из разных материалов и различной формы.

В закрытом пластмассой корпусе имеются отверстия для установки зачищенного провода и прорезь под головку зажимного винта.

Все простые клеммники изготавливают из дешевого прозрачного полиэтилена со вставками из тонких латунных гнезд с винтовым зажимом, как показано на самой верхней части картинки.

Их недостатки:

• тонкостенная латунь легко лопается при нормальном зажиме металлической жилы винтом;
• слабая резьба на гайке не выдерживает нагрузок при затягивании провода;
• нижняя кромка винта выполнена с острыми гранями, которые сильно деформируют провод, даже обжатый в наконечниках НШВИ.

Работать с такими конструкциями тяжело. Они не надежны, ломаются, создают излишний нагрев проводки.

После подключения каждой жилы к винтовому соединению необходимо проверить качество соединения: клемник берут в одну руку, а провод в другую. Резкое продергивание не должно разрушить созданный контакт.

Более качественные клеммники созданы из прочной, гладкой пластмассы с толстыми металлическими трубками и зажимными пластинами, не раздавливающими металл жилы. У них прочные винты и гайки.

С их помощью удобно подключать провода из разных металлов, например, алюминиевую квартирную проводку стыковать с гибкими медными жилами светодиодной люстры или светильника. Но пренебрегать наконечниками НШВИ не стоит.

Раньше были распространены клеммы с винтовым зажимом под кольцо, которое обеспечивает более плотный контакт жилы с клеммой

При монтаже следует обращать внимание на правильную установку его по направлению закручивания винта

Усилием сдавливания кольцо должно сжиматься внутрь, а не разгибаться наружу, ослабляя контакт.

При подключении без кольца прямым участком металл жилы располагают ближе к резьбе, следят при зажиме за его положением. В затянутом положении он должен быть хорошо зафиксирован, не выпадать. Проверятся продергиванием.

Во всех без исключения клеммниках следят за состоянием изоляции провода. Она нигде не должна попадать под резьбу, мешать созданию электрического контакта.

Клеммные соединения разрешены всеми правилами электрического монтажа. Но, они требуют периодического осмотра и ужима винтовых зажимов примерно раз в один два года в цепях с допустимыми нагрузками. После перегрузок и коротких замыканий их следует осматривать сразу.

Как заварить скрутку

Для хорошего контакта скрутку можно заварить графитовым электродом или газовой горелкой. Сварка горелкой не получила распространения из-за сложности и необходимости использовать баллоны с газом и кислородом, поэтому в этой статье рассказывается только об электросварке.

Электросварка производится с помощью графитового или угольного электрода. Графитовый электрод предпочтительнее. Он дешевле и обеспечивает лучшее качество сварки. Вместо покупного электрода можно использовать стержень из батарейки или щётку от электродвигателя. Медные электроды лучше не использовать. Они часто залипают.

Для сварки предварительно нужно сделать скрутку длиной 100 мм, чтобы готовая получилась около 50. Выступающие проволочки нужно подравнять. Для сварки лучше всего использовать инверторный сварочный аппарат с регулировкой силы тока. Если такого нет, то можно взять обычный трансформатор мощностью не меньше 600 Вт и напряжением 12–24 V.

Возле изоляции с помощью толстого медного зажима подключается «масса» или «минус». Если просто намотать провод на скрутку, то скрутка перегреется и расплавит изоляцию.

Перед началом сварки необходимо подобрать ток. Необходимый ток меняется в зависимости от количества и толщины проволоки, из которой состоит скрутка. Продолжительность сварки должна быть не более 2 секунд. При необходимости сварку можно повторить. Если всё было выполнено правильно, то на конце скрутки появится аккуратный шарик, припаянный ко всем проводам.

Параллельная скрутка

Обычная скрутка является самым простым способом параллельного соединения проводов (рис. 6, 7, 8, 9 и 10). Концы проводов следует зачистить от изоляции на 0,3—0,5 см, а уже потом скрутить их между собой.

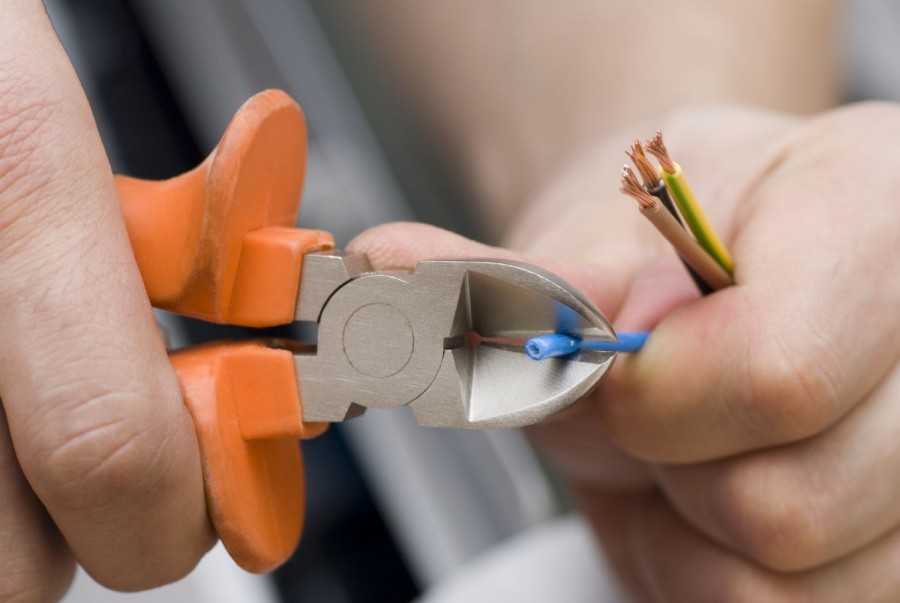

Снимая изоляцию, не следует слишком сильно сжимать рукоятки бокорезов

Необходимо делать круговые движения бокорезами, осторожно проворачивая их вокруг оси. Скручивать провода можно плоскогубцами или руками

Каждый последующий виток должен находиться вплотную к предыдущему. В противном случае соединение может ослабнуть, что приведет к нагреву места скрутки и последующему искрению.

Нагрев места скрутки может в некоторых случаях привести даже к возгоранию проводки.

Необходимо сделать как минимум 5-6 витков. С помощью пассатижей нужно поджать крайние витки. Это придаст скрутке большую надежность.

Оставшиеся свободные концы жил можно удалить с помощью пассатижей.

На рисунке 11 показаны различные варианты скруток.

Изоляция соединения

Важным требованием в процедуре соединения является их изоляция во избежание несчастных случаев. К изоляционным материалам следует отнести:

• полихлорвиниловые трубки;
• изоляционную ленту;
• термоусадочные трубки;
• специальные колпачки изоляторы скрутки.

Способы изоляции проводов

Способы изоляции проводов напрямую зависят от материала, который применяется. Они подразделяются на такие методы, как насаживание, наматывание и прогревание. В первом случае насаживают материал на скручиваемый сегмент. Во втором — выполняются простое наматывание с помощью изоляционной ленты. В третьем — изоляция термоусадочной трубкой предусматривает ее насаживание на токоведущую часть с последующим ее прогреванием.

На вопрос новичков «можно ли изолировать провода изолентой?» следует ответить однозначно положительно. Это один из самых распространенных методов. Основное требование – соблюдение срока годности материала и отсутствие видимых повреждений.

Несмотря на то, что с первого взгляда процедура скручивания электропроводящих жил кажется несложной, обязательно требуется ответственный подход к делу.

Инструмент для соединения проводки

Набор зависит от ситуации и применяемого способа: не всегда для этого достаточно иметь только плоскогубцы и изоленту. В современной реальности инструменты для соединения — это технологичные и простые приспособления:

• специальное устройство, который вставляется в шуруповерт и совершает вращение, необходимое для качественной скрутки;
• пресс-клещи (пневматические или гидравлические) помогут быстро оконцевать жилы;
• защищенную изоляцией проводку условно можно скручивать руками, но лучше применять прибор для скручивания;
• в списке обязательных инструментов действительно есть плоскогубцы, но могут потребоваться бокорезы и опрессовыватели.

Интересно! Что нужно знать о каминах?

В инструкции, как правильно скручивать провода в распределительной коробке, и в любом другом месте, непременно упоминаются изолирующие материалы. Но это не обязательно изолента — для этого есть трубки (из ПВХ или термоусадочные), колпачки-изоляторы. Изолента — простое решение, потому что оно не требует насаживания или прогревания. Можно обойтись простым наматыванием, если на материале нет видимых повреждений и соблюден срок годности.

А все-таки сварка предпочтительней

По прочности соединения и качеству контакта сварка превосходит все прочие технологии. В последнее время появились портативные сварочные инверторы, которые можно переносить в самые малодоступные места. Такие аппараты легко удерживаются на плече сварщика с помощью ремня. Это позволяет работать в труднодоступных местах, например, производить сварку со стремянки в распределительной коробке. Для сварки металлических жил в держатель сварочного аппарата вставляются угольные карандаши или обмедненные электроды.

Основной недостаток сварочной технологи – перегрев свариваемых деталей и оплавливание изоляции устраняется с помощью:

• Правильной регулировки сварочного тока 70–120 А без перегрева (в зависимости от количества свариваемых проводов сечением от 1,5 до 2,0 мм).
• Кратковременности процесса сварки не более 1–2 секунд.
• Плотной предварительной скруткой проводов и установкой медного теплоотводящего зажима.

Производя соединение проводов методом сварки скручиваемые жилы следует выгнуть и срезом обязательно развернуть кверху. К торцу проводов, подсоединенных к массе, подносится электрод и зажигается электродуга. Расплавленная медь шариком стекает вниз и покрывает оболочкой проволочную скрутку. В процессе остывания на теплую структуру одевается изолирующий пояс из отрезка кембрика или другой изолирующий материал. В качестве изолирующего материала подойдет также лакоткань.

Скрутка

Самым простым и распространенным способом соединить провода является обычная скрутка.

Для такого вида соединения из оснащения требуется всего лишь нож для зачистки изоляции и пассатижи, чтобы обеспечить надежность соединения. Однако в завершении, место скрутки нужно будет заизолировать.

Скрутка производится несколькими способами.

Самый простой – это взаимное перекручивание зачищенных концов проводки.

Для надежности желательно оголить провода не менее, чем на 5 см. Далее оголенные концы перекрещиваются так, чтобы края изоляции касались, а затем губками пассатижей захватывают перекрестие проводов и вращательным движением скручивают их.

После скручивания соединение загибается в одну из сторон так, чтобы скрутка лежала параллельно проводу. Затем производится изоляция соединения.

Второй способ – тоже эффективная и простая скрутка.

Зачищенные концы проводов посредине немного изгибаются, и в месте изгиба провода зацепляются между собой.

После конец одного провода обматывается вокруг второго, тоже производится и с другим концом проводки.

Для надежности сделанные обмотки можно немного поджать пассатижами. Затем все изолируется.

Следующий способ – бандажное соединение. Для такой скрутки понадобиться отрезок зачищенного провода.

Два провода, которые нужно соединить, кладутся параллельно друг другу так, чтобы зачищенные концы касались по всей длине.

Затем имеющимся отрезком они обматываются, получается своеобразный бандаж.

Последний из используемых способов скрутки, которые можно встретить – скрутка желобком.

Чтобы ее выполнить, из концов проводов делаются небольшие крючки, которые перецепляются между собой, а после производиться обмотка одного края провода вокруг второго.

Более сложные виды соединения проводов представлены ниже.

Теперь о способах изоляции скруток.

Зачастую для изоляции применяются разного вида изоленты. При ее использовании обматывать нужно не только место скрутки, она должна заходить на изоляцию проводов не менее 2-3 см.

Это обеспечит полную изоляцию, в том числе и от попадания влаги.

Помимо изоленты возможно использование термотрубок.

Такую трубку нужной длины одевают на один из проводов перед скручиванием.

Уже после скрутки трубка надвигается на место соединения. Чтобы она плотно обхватила проводку, ее нужно немного нагреть, к примеру, зажигалкой.

Из-за воздействия температуры трубка сожмется, обеспечив плотный обхват.

К положительным качествам скруток можно отнести простоту выполнения при минимальном оснащении, при этом они считаются вполне надежными.

Если обеспечена хорошая изоляция, то скрутка может прослужить длительное время. Также скрутка сама по себе – соединение разъемное, в любое время можно его перекрутить.

Она считается более предпочтительной в сетях, которые не закреплены и могут провисать, что особенно важно для автомобилей, где на проводку постоянно воздействует вибрация. Из недостатков отмечается невозможность соединения проводов разного сечения, сопротивление в такой скрутке может быть очень высоким, что приведет к нагреву и оплавлению изоляционного слоя

Из недостатков отмечается невозможность соединения проводов разного сечения, сопротивление в такой скрутке может быть очень высоким, что приведет к нагреву и оплавлению изоляционного слоя.

Скруткой сложно объединить многожильные кабели. Они слишком мягкие, поэтому при растягивании возможен разрыв соединения.

Если в проводке используется несколько изолированных жил, то после изоляции каждой жилы общая толщина в месте соединения может быть очень большой.

Также скруткой не рекомендуется соединять кабели, сделанные из разного металла, к примеру, алюминия и меди.

Это скажется как на надежности, так и на повышенном сопротивлении в месте соединения проводов.

Как выбрать детектор скрытой проводки, как выбрать или сделать своими руками

Подготовительные мероприятия

На этапе подготовки выводят кабели в распаечные коробки и снимают специальными клещами или строительным ножом слой изоляции. Не допускается подрезка жил, поскольку сердечник сломается по линии насечки при изгибе. Повредить одножильный провод сложно, проблема распространена при зачистке ножом медных многожильных кабелей. Если сердечник алюминиевый, то существует риск его поломки при перегибании из-за низкой пластичности металла по сравнению с медью.

Поскольку на поверхность сердечников нанесен защитный лак, жилы надо протереть салфеткой, смоченной растворителем для красок или ацетоном. Для удаления слоя окислов, образующихся при нахождении зачищенного провода на воздухе, используют мелкозернистую наждачную бумагу или надфиль.

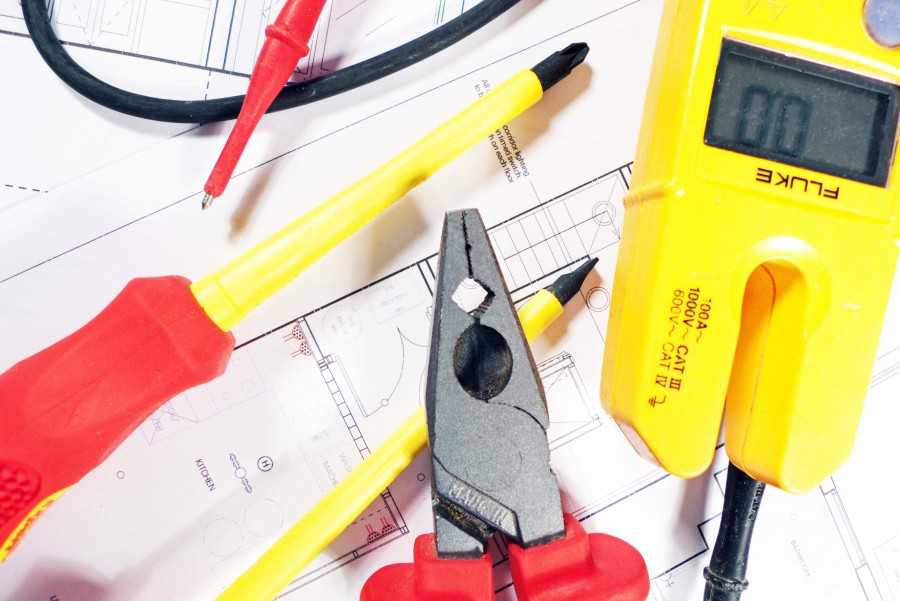

Необходимые инструменты для соединения проводки

Для выполнения работ потребуются:

• кусачки для подрезки;
• специальные щипцы или строительный нож для снятия изоляции;
• плоскогубцы или насадка на шуруповерт для закручивания жил;

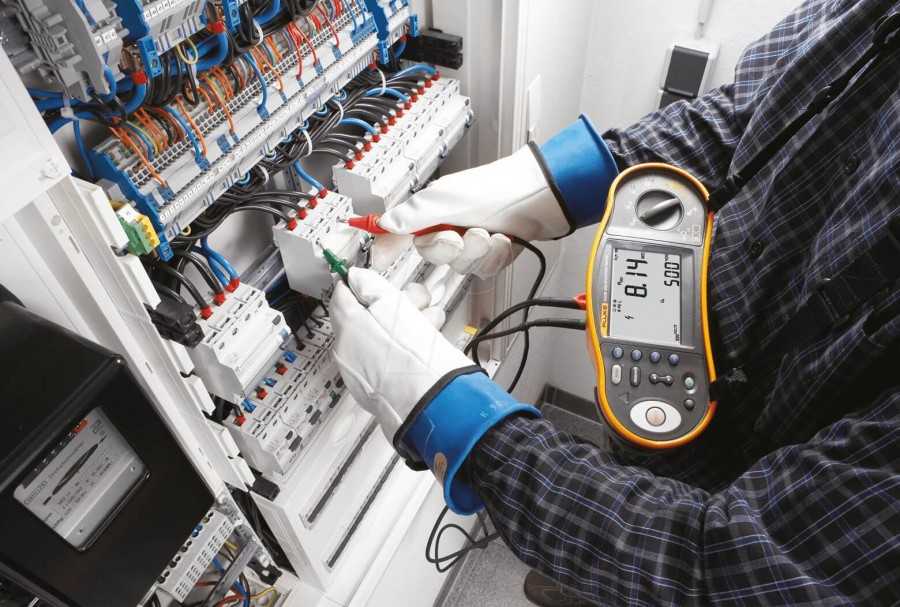

• тестовый прибор для проверки работоспособности цепи.

Монтаж

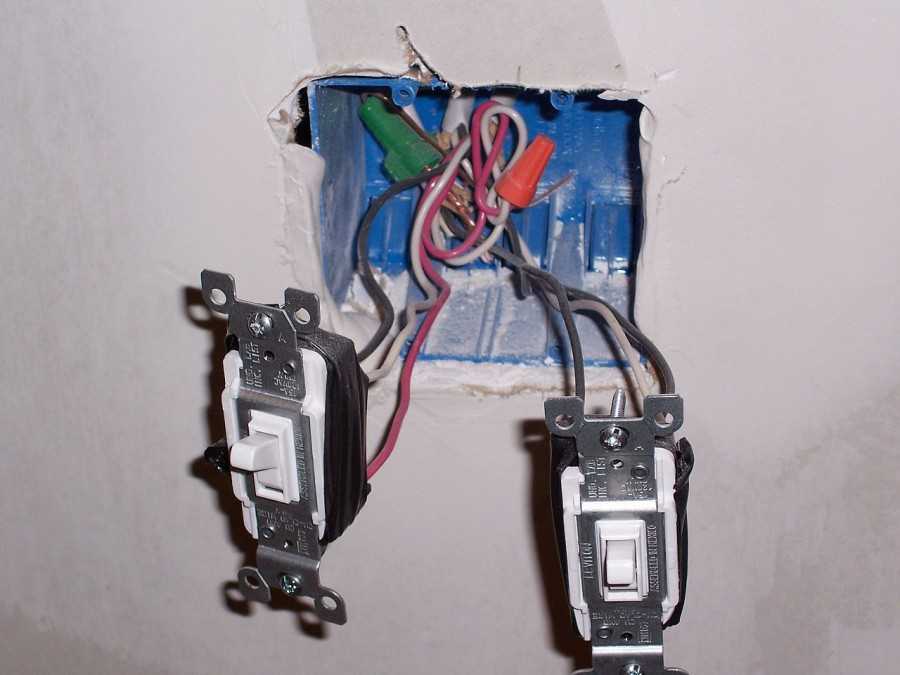

На практике применяется два метода скрутки проводов с помощью колпачков СИЗ. Первый способ: без предварительной скрутки. Второй способ: с предварительной скруткой.

Монтаж с предварительной скруткой

Нередко на практике электрики устанавливают СИЗ на заранее подготовленную скрутку голых проводов. Для этого нужно взять зачищенные жилы и плотно прижать их друг к другу. Связку следует зафиксировать с помощью пассатижей, отступив пару миллиметров от оголенных жил. При этом нужно начать закручивать прижатые друг к другу оголенные концы электропроводов по часовой стрелке. Для закручивания лучше всего использовать еще одни пассатижи. Небольшое сечение можно скрутить рукой, но если жилы толстые или их много, то используйте инструмент. По окончании скручивания откусите остаток оголенного провода под острым углом.

 Монтаж без скрутки

СИЗы устанавливаются на электрические провода и без скрутки (более популярная практика). Для этого нужно расположить оголенные провода параллельно, чтобы концы смотрели в одном направлении, вставить концы в СИЗ и начать накручивание колпачка вручную (по часовой стрелке). Ручное вкручивание нужно производить до тех пор, пока не щелкнет пружина. Щелчок пружины будет обозначать, что скрутка в пределах колпачка произведена. Далее, если длина оголенного провода у вас не выходит за пределы зажима, то на этом работа окончена.

Некоторые электрики рекомендуют оголять более длинный участок кабеля для того, чтобы сделать скрутку длиннее и надежнее. В таком случае она будет выходить за пределы колпачка, а после пружинного щелчка нужно будет докручивать соединение с помощью пассатижей или шуруповерта до тех пор, пока не скрутится вся связка проводов до самого изоляционного покрытия. После этого оголенный участок нужно заизолировать. Лучше всего это сделать с помощью термоусадочной трубки и изоленты.

Также важно, чтобы передача тока проводниками происходила через соединение, а не через пружину зажима. Так как пружина не предрасположена к таким нагрузкам, она очень быстро перегреется и выйдет из строя

Нельзя соединять кабели из разных металлов

Также нужно знать, что нельзя скреплять скруткой комбинацию из медных и алюминиевых кабелей. Так как В таких случаях используют специальные приспособления (колодки) с встроенными металлическими переходниками.

Подбирайте подходящий размер СИЗ

Если вы выберете правильный размер колпачков, который будет подходить суммарному сечению проводов, то скрутка прослужит долго, будет минимизирован риск перегревов.

Неразъёмные опрессовки

Для скрутки многожильных проводов используют специальные неразъемные соединения опрессовкой. Применять этот способ соединения следует для одинаковых металлов, т. к. из-за разницы сопротивлений в каждой опрессовке контакт, например, меди с алюминием, приведет к нагреву. Если скрутка из медных проводов, такой должна быть и соединительная трубка, диаметр которой примерно соответствует толщине соединяемых жил. Предварительное скручивание проводов не является обязательным.

Вставленные в трубку кабели обжимаются пресс-клещами с двух сторон. На получившийся стык наносится изолирующий материал в три слоя минимум. Как альтернативу изоленте можно применять готовые опрессовки с изолирующим колпачком. Обжимается такая трубка сразу с полиэтиленовым колпачком, который мягко деформируется и надежно изолирует стык.

Соединение проводов пайкой

Если скрученные провода пропаять, то получим соединение проводов пайкой, что гарантирует надежный и качественный контакт, у которого достаточно низкое переходное сопротивление, высокая проводимость и механическая прочность

Но важно пропаять соединение проводов правильно, для этого необходимо:

• облудить соединяемые провода канифолью (флюсом);
• припой должен затекать во внутрь скрутки;
• после остывания припоя можно шлифануть наждачкой, т.к. острые края припоя, могут проколоть изоляцию;
• изолировать соединение проводов.

Но такое соединение проводов пайкой, весьма трудоемкое и требует определенных навыков. К отрицательным сторонам пайки соединения проводов, я бы отнес:

• необходимость изоляции;
• сложность (не каждый умеет хорошо паять), да и у тех кто хорошо паяет, делать это, например, стоя на стремянке или лестнице, мягко говоря, не очень удобно;
• если была допущена ошибка при соединении проводов, их уже нелегко будет разъединить после пайки, поэтому запас проводов и кабелей лучше оставлять больше;
• высокие времязатраты.

С чего начинается проводка?

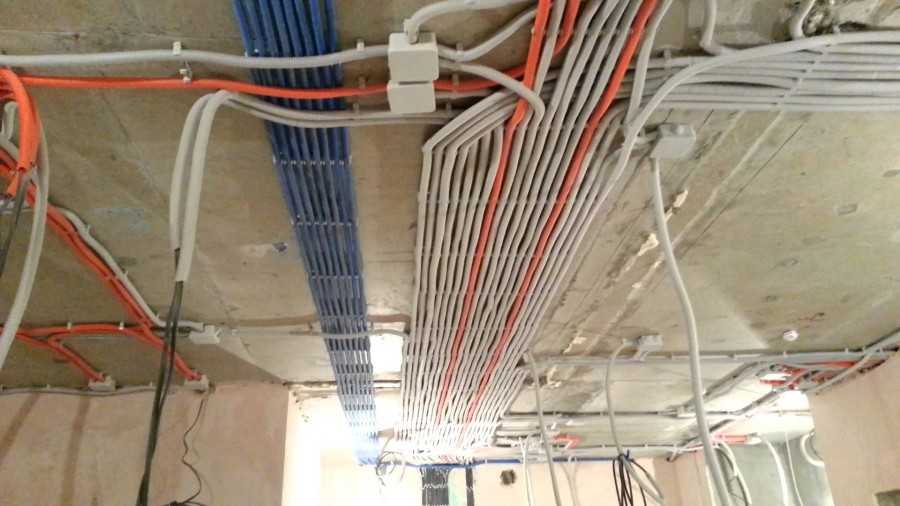

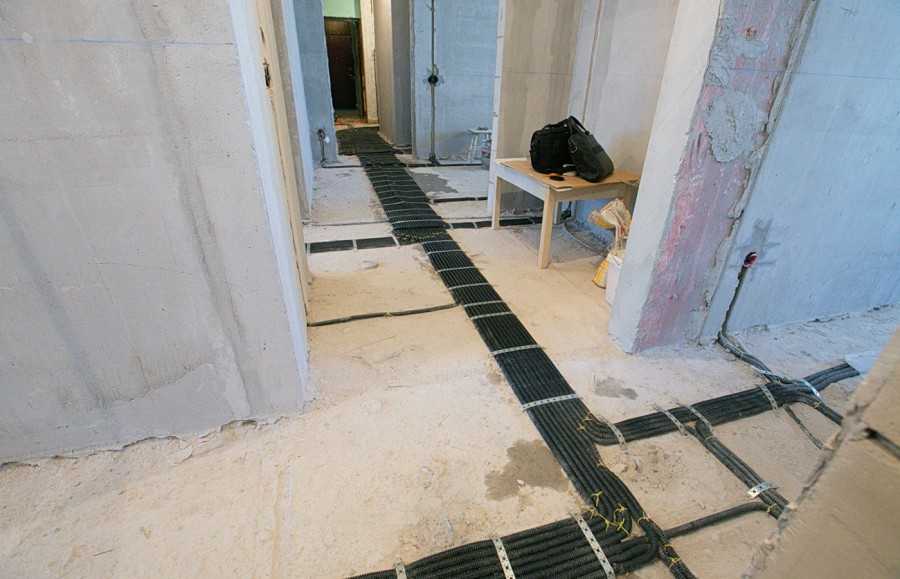

Продумывается маршрут ее укладки, который поможет провести ремонтные работы, если где-то перегорит провод, без разбития стен или слома декораций комнаты.

Для этого можно использовать патрубки или конструкции для проводки, хотя в большинстве случаев выбивается небольшая площадь стены и туда прокладывается проводка – потом она покрывается замазкой или даже цементом. В принципе это самый простой способ и он часто используется.

Но, важнее всего, схема монтажа электропроводки, поскольку она поможет в процессе укладки и надежной эксплуатации после ее завершения. За счет нее будет обеспечена правильная нагрузка на сеть и сформированы места расположения розеток, электрических коробок, выключателей.

Если у вас есть знания в этой области, тогда – это простое дело, которое не займет много времени. Но в случае их отсутствия даже с учетом объяснения, как это делается желательно обратится к специалистам и на основе этой информации контролировать их работу.

В противном случае могут возникнуть неожиданные неприятности – удар током, замыкание и перегорание проводов, порча домашних приборов.

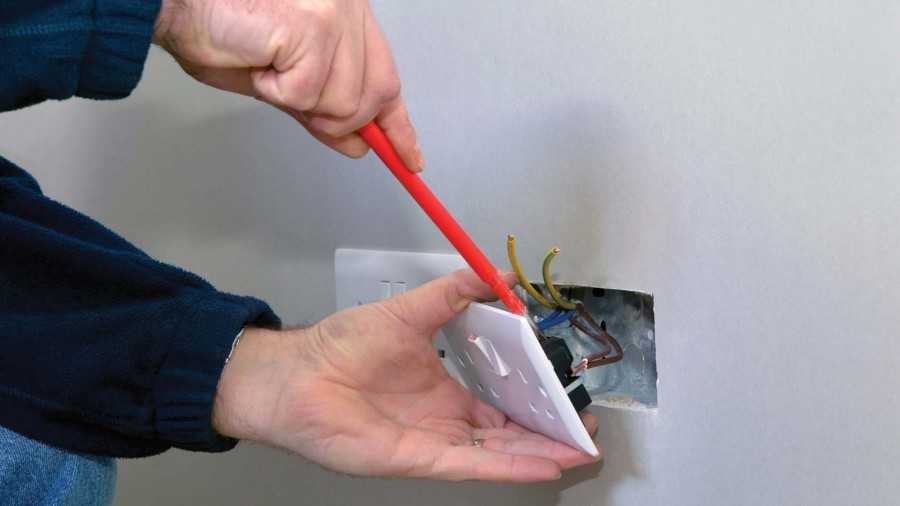

На самом деле монтаж электропроводки своими руками не простая затея, и как вы поняли, мы не рекомендуем это делать без соответствующих навыков. Дело в том, что если не знаешь, как это делается, лучше обезопасить себя и близких с помощью обращения к специалистам.

Это касается не только организации проводки, но и простого ремонта, если вдруг погас свет, а видимой причины не нашлось, либо вы увидели возгорание, почувствовали запах горелого. Любые действия без знаний об электричестве могут нанести существенный вред.

Особенности скручивания однопроволочных проводов

Одножильную проводку сложнее скручивать, чем многожильную. На это есть ряд причин:

Токоведущая жила изготовлена из жесткого прутка металла. Если сечение достаточно велико, то его не получится согнуть руками.
Провод имеет низкую пластичность

Он подвержен изломам, поэтому работать с ним необходимо с особой осторожностью.
При зачистке изоляции лезвие ножа необходимо вести под углом менее 30° к оси провода. В противном случае острие врежется в токоведущую жилу и повредит ее.
Зачистки выполняются не короче 50 мм

Только так возможно обеспечить хорошее соединение.
Готовую скрутку желательно проверить под нагрузкой. В процессе работы она не должна нагреваться сильнее цельного провода без соединения.

Пайка наконечников

Другой способ использовать наконечник — это припаять его. Для этого нужно:

• зачищенный медный кабель;
• наконечник, рассчитанный для пайки. Отличается отверстием возле плоской части и более тонкой стенкой;
• ванночка с расплавленным оловом;
• банка с ортофосфорной кислотой;
• банка с раствором соды.

Осторожно! Работать в защитных очках и перчатках!

Для того чтобы припаять наконечник, кабель очищается на длину трубчатой части от изоляции и вставляется в наконечник. Затем наконечник последовательно погружается в ортофосфорную кислоту, в расплавленное олово на время, достаточное для выкипания кислоты и затекания припоя в наконечник. Это проверяется путём периодического кратковременного вынимания из припоя. После пропитки наконечника и кабеля припоем наконечник опускается в раствор соды. Это делается для нейтрализации остатков кислоты. Остывший наконечник моется чистой водой и готов к дальнейшей работе. Такой наконечник можно подключать к алюминиевым шинам и наконечникам без использования переходных шайб.

Скрутка проводов разного сечения

Подобный вид работ подразумевает однозначное использование дополнительных средств для соединения. Такими приспособлениями могут быть винтовые зажимы, самозажимные клеммы, болты, медно-луженые наконечники, отверстия типа «Орех». Также, чтобы не докупать дополнительных комплектующих, можно применить пайку или сварку, другие способы соединения проводов.

Если разница диаметра проводов составляет незначительную величину, например, 4 и 2,5 мм, то произвести их соединение скруткой не так уж и сложно. Для этого нужно их качественно обмотать друг с другом, после чего необходимо применить сварку или пайку. Такое закрепление двух проводников прослужит не один год без нареканий.

В остальных случаях скрутка проводов не будет обладать надежностью и долговечностью. В таких ситуациях без дополнительных комплектующих просто не обойтись. В различных ситуациях используют те или иные приспособления:

• если сечение проводов значительное, лучше всего использовать самозажимную клемму;
• для ответвления от магистральной линии в распред. щитке используется сжим ответвлительный, который среди специалистов также еще называют «Орех»;
• для присоединения проводов с большим диаметром применяется медно-лужный наконечник.
