Инструкция как подключить магнитолу к аккумулятору

Другие варианты подключения устройства к системе питания

Стандартный способ коммутации автомагнитолы ISO разъемом или через переходник подойдет не всем потребителям. Некоторые варианты соединения позволяют повысить безопасность использования устройствати решить специфические задачи, связанные с особенностью работы бортовой электросети.

Напрямую к аккумулятору

Любители громкого звука и насыщенных басов устанавливают в салоне авто дополнительные усилители и активные сабвуферы. Эта техника потребляет очень большие токи. Как следствие, контактные площадки в ISO разъеме не могут обеспечить его проводимость. Они нагреваются, что может вызывать разные опасные последствия: от банального отгорания контактов и расплавления пластикового корпуса коннектора до образования замыканий бортовой сети.

Совет! Если нужен интенсивный отбор мощности от бортовой системы, рекомендуется подключить автомагнитолу напрямую к аккумулятору.

Делается это следующим образом.

1. К зоне аккумулятора прокладываются провода сечением не менее 3.5-4 кв.мм. Их трасса должна проходить вдали от горячих или движущихся деталей в отсеке двигателя.
2. Кабели заводятся в зону приемной панели через имеющееся отверстие корпуса. По окончанию работ оно герметизируется. При отсутствии специальных составов это можно сделать термоклеем.
3. Концы проводов обматываются вокруг клемм (если позволяет конструкция аккумулятора). Они размещаются под основные зажимы на клеммах батареи. Черный провод присоединяется к минусовой клемме, красный к плюсовой. Для хорошего контакта место коммутации следует обработать WD-40.
4. Черный кабель от аккумулятора соединяется с соответствующим проводом магнитолы.

С красным плюсовым кабелем нужно провести некоторые дополнительные работы. Сначала устанавливается блок с предохранителем. Ток его срабатывания не должен быть менее 10А. Любители громкого звука могут рассчитать оптимальное значение по мощности используемой акустической системы. Предохранитель служит вторичной защитой от короткого замыкания, дополняя меры в автомагнитоле, усилителях и сабвуферах. Ко второму контакту установленного блока коммутируются сразу два провода магнитолы – желтый и красный.

Важно! Данная схема подключения автомагнитолы полностью эффективно и безопасно применяется без дополнений, если модель поддерживает режим полного прерывания питания. Если такой опции устройства нет, оно будет разряжать бортовую батарею, даже если авто стоит на стоянке с выключенным зажиганием.

С прерыванием через замок зажигания

Способ коммутации на клемму замка зажигания позволяет полностью устранить паразитный отбор мощности или свести к минимуму показатель разряда бортовой батареи авто на магнитолу в период стоянки. Коммутация происходит следующим образом:

• автомагнитола присоединяется к аккумулятору;
• при помощи мультиметра исследуют замок зажигания и определяют одну из клемм, на которой есть напряжение при первой позиции поворота (режим «Зажигание включено»);
• желтый провод вместо предохранительного блока коммутируется на найденную клемму.

При такой схеме коммутации автомагнитола в поставленной на стоянку машине с полностью выключенным зажиганием будет либо обесточена, либо сильно ограничена в функциональности. У современных моделей будут работать часы, получится извлечь лоток с компакт-диском. Потребление питания в целом будет минимальным.

Используя кнопку фиксации

Полностью исключить паразитное потребление мощности в режиме стоянки при подключении автомагнитолы к аккумулятору можно при помощи кнопки фиксации. Когда она находится во включенном состоянии, аудиосистема работает. Самый простой способ реализации такой схемы — установка двухконтактного переключается в разрыв красного провода магнитолы.

Кнопку можно установить в удобном месте приборной панели или торпедо. Особенно, если производитель предусмотрел точки для размещения подобных переключателей. Чтобы исключить резкие броски напряжения на магнитоле, усилителях, сабвуфере, включать или отключать группы устройств — кнопку объединяют с достаточно простой схемой на реле.

Как установить магнитолу в «Жигули».

Не секрет, что АвтоВАЗ в Тольятти до сих пор дает будущему хозяину автомобиля ВАЗ 2107 полную свободу действий, закрывая место для установки магнитолы в «бороде», или центральной консоли заглушкой. Подключить магнитолу самому – дело чести любителя. Установка здесь более безопасна в плане кражи, так как магнитола никому не бросается в глаза, находится низко. Кроме того, поставить устройство проще — не требуется перекомпоновка электрики и внутреннего пространства. Единственный существенный «минус», даже два – это довольно сильный разогрев аудиосистемы при включенном отоплении. На высоких температурах магнитола работает недолго. Также существует неудобство выдвигания аудиодиска из – за того, что мешает рычаг переключения передач. Но так как диски уже отходят в прошлое, уступая «флешкам», то это не очень существенный недостаток, в отличие от первого. Некоторые предпочитают для нее не совсем обычное место: поставить там, где у ВАЗ 2107 верхние воздуховоды. Вот так:

Здесь показано самодельная установка на «посадочное место» под магнитолу взамен вытянутых и удаленных воздуховодов. У этой самодельной комплектации есть следующие достоинства: отсутствие нагрева (ведь воздуховоды удалены), и удобство управления устройством. Недостатками являются: изменение конструкции, сильный разогрев под прямыми солнечными лучами, и опасность кражи. Кроме того, если поставить сверху, то хуже работает вентиляция салона, и это важный аргумент «против». Продать такую ВАЗ 2107 скорее всего, будет сложнее. Поэтому перед тем, как подключить магнитолу с такой серьезной переделкой, хорошо подумайте.

На рисунке изображена готовая переделанная конструкция:

В любом случае, вам нужна магнитола. Если вы просто любитель послушать «Авторадио», то можно установить и «Aiwa». Если вы желаете получить профессиональный автозвук, то задумайтесь о приобретении полноценной аудиосистемы, чтобы подключить серьезную систему, типа «Pioneer». Но при этом помните, что нужно начинать работу с грамотной полной шумоизоляции салона, приобретения сабвуфера, усилителя и других дорогостоящих вещей.

Кроме того, если на вашей магнитоле не будет USB – входа, то знайте, что вы приобретаете и собираетесь поставить весьма дешевую и старую модель.

После этого нужно приобрести колонки, хотя бы четыре: классическая установка содержит две фронтальные и две задние, мощностью около 200 Ватт. Колонки большей мощности для ВАЗ 2107 приобретать не стоит.

Установка предусматривает качественную проводку, которую придется покупать самим, всего нужно будет около 10 метров – 7 на задние и 3 на передние колонки. При покупке лучше брать провод в 4 жилы, чтобы динамики разводить «с одного провода».

Кстати, штатная расцветка проводов на колодке питания следующая:

• Красный цвет – это всегда «+» в бортовой сети питания, которая работает при напряжении 12 В, при заведенном двигателе или включенном зажигании;
• Черный провод – «минус», масса бортовой цепи.
• Синий – питание антенны;
• Желтый – постоянное напряжение с АКБ.
• Оранжевый – подключение подсветки консоли.

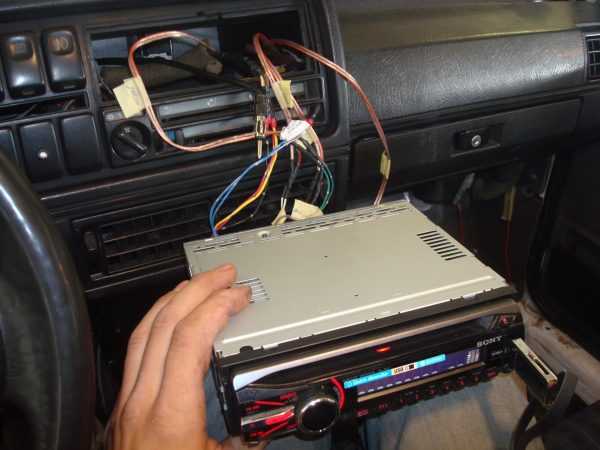

При установке магнитолы в штатное место обязательно посмотрите инструкцию. В ней должна быть схема, как подсоединять динамики с указанием «плюса» и «минуса». Помните, что «минус» — это масса, то есть кузов автомобиля, и в этом качестве можно рассматривать хорошо зачищенный болт, контактирующий с кузовом. Он работает в качестве контакта.

Разумеется, перед началом действий нужно снять минусовую клемму с АКБ.

Затем производим подключение колонок: жгуты проводов прячем в салоне и разводим по колонкам.

Выше показана подводка четырехжильных проводов к акустической полке на тыловые колонки.

Подключение автомагнитолы

При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания. В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.

Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы. Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.

Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Подключение колонок

Цвета проводов колонки магнитолы уже были описаны выше. Поэтому в соответствии с ними можно спокойно подключить любые колонки.

Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.

Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.

Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.

Я один раз перепутал провода когда подключал колонки. Не знаю как так вышло, скорее всего просто невнимательность. В результате колонки работали в противофазе и глушили друг друга, от чего звук сильно портился.

У меня в машине левый динамик от магнитолы сильно хрипит. Может быть это из-за того, что я неправильно подключил саму магнитолу? Я не уверен в правильности ее подключения, так как занимался этим, впервые, и мог что-нибудь напутать.

Ох и головоломка — эти провода. Лет 6 назад покупал Пионер у знакомого с торчащими проводами. Он уверил меня, что я быстро разберусь и все нормально подключится. Целый день мурыжился, но в итоге сделал. Сейчас бы на такой эксперимент не пошел бы.

Подскажите,почему у меня при включеии габаритов выключается автомагитола?

Просадка большая. Попробуй толще провод на «+» кинуть или в магнитоле поставить мощнее конденсатор (большей емкости).

Подключал магнитолу впервые в Тойоте Королла 1988 года. Магнитола была Pioner DEH-X3500UI. В машине провода были старого образца, нужно было покупать переходник и к нему паять провода от машины, проблема была в машине то что провода небыли по цвету, не как по инструкции, там были розовые, синие и все сплошные цвета. Нашел старый мануал в сети и нашел какой провод за то отвечает, все припаял, подключил магнитолу и все заработало, опыта в подключении не было вообще, так как была первая машина и первая купленная магнитола, как говорится глаза боятся — руки делают!

Сколько ампер предохранитель в магнитоле FUSIOL

Обычно стоят либо 10 либо 15.ампер

Ребят,всем привет. недавно купил эпику 10 год. На ней уже стояла китайская магнитола,хочу поставить родную а фишки срезаны каким то деб……м, кому не трудно могли бы скинуть схему как подключить . по цвету проводов

Ну а почему на схемах и в текстах не упомянуто о проводе (steering wheel cont… ) , который предназначен для подключения к возможным рулевым кнопкам управления магнитолой.

Схема подключения автомагнитолы Sony

Схема подключения автомагнитолы Sony подразумевает правильность действий, знание предназначения коннекторов и многое другое. В этой статье будет рассказано, как осуществить установку и подключение автомагнитол этой фирмы. Автомагнитолы Sony и схема подключения разъемов – это все, что нужно для грамотного проведения процесса.

Ремонт Canbus

Возможно у вас проблема именно с коробочкой CanBus, хотя на нашей практике если она и не работает, то просто не включает магнитолу. К сожалению, саму коробочку починить практически невозможно. Можно только проверить элементную базу на пробой, короткое замыкание и т.д., сам микроконтроллер реанимации не поддается, и надо искать такую же коробку под вашу магнитолу и вашу машину. Коробки отличаются как по внешнему виду, распиновке проводов подключения, так и функционалом.

Внутренние элементы canbus

Программный сбой в китайской магнитоле

Бывало и так, что виновником в том, что китайская автомагнитола сажает аккумулятор, был и сам Android. В современных китайских магнитолах есть много скрытых настроек и опций, в которых можно настроить режим засыпания и гибернации. Но эти настройки индивидуальны под каждую китайскую магнитолу. Прежде чем что-то там настраивать в специальных настройках Extra settings, хорошо ознакомьтесь с материалами на специализированных форумах именно под вашу китайскую магнитолу.

Аппаратный сбой в китайской магнитоле

Один из самых распространенных случаев почему китайская автомагнитола сажает аккумулятор – это пробой или некачественные элементы в цепи питания. В схеме на самой плате магнитолы есть “ключи” MOSFET которые должны по команде с кана закрываться и открываться когда нужно. Но по той или иной причине этого не происходит, и силовые элементы магнитолы находятся в постоянном рабочем режиме. Рассмотрим один случай из практики. Пришла к нам магнитола на Allwinner R16 с диагнозом: “высаживает аккумулятор за сутки”. В предыдущем сервисе по ремонту автомагнитол порекомендовали ему поменять аккумулятор, что и было клиентом сделано, но стало ненамного лучше, аккумулятор стал садиться не за сутки, а двое суток =). У офф.диллера была проведена диагностика электрики и выявлена причина именно в магнитоле, и вот клиент пришел.

Истории наших читателей

«Гребаный таз. »

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

1. Индивидуальные разъемы
2. ISO разъем (международный стандарт)

Конечно удобнее, когда магнитола с разъемом ISO

Если придется менять магнитолу, то просто перетыкаете штекер и все готово.В случае же с индивидуальными разъемами магнитолы, можно купить либо разъем переходник под ISO, либо обрезать провода и соединить их к колодке индивидуального разъема по схеме (что не рекомендуется делать, в крайнем случае стоит использовать термоусадочные кембрики и меры предосторожности)

Важным моментом при подключении магнитолы является правильно подцепить плюсовой провод. Для подключения магнитолы его лучше брать напрямую от АКБ через предохранитель. Диаметр проводки должен быть не меньше чем на разъеме магнитолы. В крайнем случае, подключить магнитолу от прикуривателя.

Пример: схема штатного подключения магнитолы для уменьшения утечки:Чёрный — земля Желтый — силовое питание +12 вольт, от АКБ Красный — сигнал на включение магнитолы (от замка зажигания), слаботочные +12 вольт (логическая «1»). Синий — включение Антенны или др. устройств (слаботочные +12 вольт при вкл. магнитолы) Диоды — любые, достаточно слаботочных типа КД522Б

Для подключения магнитолы нужно подать плюс на два провода (красный и желтый):

1. Желтый — отвечает за питание памяти магнитолы (настройки)
2. Красный — (силовой) отключает работу магнитолы.

По инструкции красный провод подключается через замок зажигания, таким образом магнитола будет выключаться после отключения зажигания.

Для владельцев автомобилей ВАЗ 2110, чтобы не тянуть провод до замка зажигания, можно подключиться к 5 контакту колодки БСК:Однако, такое подключение имеет свои недостатки, например, вместе с пассажиром нужно оставлять ключ зажигания, чтобы он слушал музыку, да и при включенном зажигании электропотребление увеличивается.

Поэтому зачастую эти два провода (желтый и красный) скручивают вместе и подключают к постоянному плюсу вместе. Теперь магнитола работает всегда, вне зависимости от зажигания. Отрицательный момент такого подключения магнитолы является постоянное потребление тока (в зависимости от модели магнитолы потребляемый ток разный), что приводит к разряду АКБ при длительной стоянке автомобиля.

Подключение антенны

Имея в машине магнитолу, некоторые автолюбители предпочитают слушать музыку или просматривать видео. Но многие водители любят прослушивать в пути любимые радиостанции, поэтому в каждой автомобильной аудиосистеме предусмотрен FM-тюнер. Для его нормальной работы необходима внешняя антенна. Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Питание антенны подается от автомобильной сети через магнитолу.

Китайские аудиоустройства оборудованы специальным выводом с обозначением ANT. В зависимости от настроек питание может подаваться на антенну при включении магнитолы или только радио. Антенный кабель подсоединяется к специальному гнезду, расположенному на задней стенке устройства. Принимающую часть располагают на лобовом стекле. Активная антенна подключается 3 проводами:

• Масса. Подсоединяется к кузову автомобиля либо к штатной клемме на корпусе ГУ.
• Питающий провод. Подключается к красному проводу управления устройством.
• Антенный провод. Подключается к соответствующему гнезду магнитолы.

В случае установки простого приемного устройства для улучшения качества принимаемого сигнала дополнительно используют антенный адаптер, имеющий в своем составе усилитель. В магнитолах с GPS-модулем применяют активный приемник GPS, который обеспечивает устойчивую работу как навигатора, так и радиоприемника. Подключается аналогично активной антенне для автомагнитолы.

Способы подключения

Наиболее оптимальным способом является подключение магнитолы непосредственно к аккумулятору, что уменьшает падение напряжения и защищает цепь питания встроенным предохранителем. Однако недостатком является ускоренная разрядка аккумулятора, которая происходит даже при выключенном радиоприемнике.

В стандартном разъеме головного устройства есть 3 провода, отвечающие за питание, цвета изоляции одинаковы у всех производителей. Красный и желтый провода, соединенные вместе от аккумулятора, позволяют слушать музыку без включения зажигания. Черный провод подключается к точке, обеспечивающей отрицательное питание. К кузову автомобиля привариваются специальные винты для переключения отрицательных проводов на электрооборудование.

Подаем плюс на магнитолу

Перед подключением кабеля к клемме аккумулятора необходимо установить клемму для обеспечения хорошего контакта в месте соединения. Клемма крепится к клемме аккумулятора с помощью стандартного винта. На кабель устанавливается предохранитель 10-16А, а компонент размещается на расстоянии 200-250 мм от источника напряжения. Затем кабель проходит через моторный отсек и далее в салон через стандартный кабелепровод, предназначенный для проводки или жгутов сигнализации.

Если вторичный кабель собран из нескольких частей, компоненты соединяются клеммами, которые сверху покрываются изолятором.

Избегайте контакта проводов с горячими или движущимися частями автомобиля. Кабель для салона оснащен металлическим штекером, который используется для подключения жгута электропроводки автомобильного радиоприемника.

Через зажигание

Многие водители интересуются, можно ли подключать магнитолы таким образом, чтобы не повредить аккумулятор. Подключения, соответствующие этому требованию, осуществляются через выключатель зажигания. Необходимо подключить плюсовые провода устройств к клемме, отвечающей за питание контактной группы. Этот способ неудобен, так как если вы захотите послушать радио, вам придется включить двигатель.

Подключение к аккумулятору через клавишу «On/Off» осуществляется с помощью провода, идущего к «+», который подключается через клавишу с 2 положениями. Это оптимальный метод управления питанием оборудования. Если автомобиль будет припаркован на ночь или на длительное время, питание радиоприемника следует отключить, нажав на кнопку . Обычно он расположен на панели рядом с проигрывателем. Такое расположение переключателя позволяет включать проигрыватель независимо от того, включено или выключено зажигание.

Другой способ заключается в подведении под переборку кабеля, который питается от габаритных огней. В большинстве моделей проще выполнить подключение через подсветку перчаточного ящика. Для этого подключите красный кабель проигрывателя через реле. Желтый кабель подключен к источнику питания через предохранитель. Если подключение выполнено таким способом, плеер будет работать только при включенных фарах. Текущая память проигрывателя не стирается при выключении освещения. Для экономии электроэнергии следует установить светодиоды.

Через кнопку

Использование отдельного выключателя для отключения питания автомобильного радиоприемника применяется в автомобилях, оснащенных замком зажигания без положения ACC. Силовой кабель с красным рукавом, идущий от радиоприемника, припаян к одной из клемм кнопочного выключателя, а кабель к аккумулятору — к другой клемме.

Кнопочный выключатель расположен на приборной панели или центральной консоли. Проигрыватель приводится в действие нажатием селекторного переключателя, вставлять ключ в замок зажигания не требуется.

К габаритам

Интересная, но не очень понятная (по крайней мере, для автора этой статьи) связь. Он подключен к проводу питания стояночного света через красный провод проигрывателя, который проходит под лицевой панелью (перегородкой). Или к лампе, освещающей внутреннюю часть отделения для хранения (перчаточного ящика). Желтый провод в этом соединении идет к плюсовой клемме аккумулятора через предохранитель. Работает ли это соединение только при включенном свете?

Подключение автомобильного проигрывателя через замок зажигания или кнопку

Данные подключения рекомендуется в качестве ответа на вопрос, как подключить магнитолу, чтобы не сажала аккумулятор.

Выполняется через замок зажигания следующим образом:

• Желтый кабель (плюс), фиксируется на положительной клемме 12V автомобильного аккумулятора.
• Красный питающий провод, подключается к зажиганию (замку).
• Черный (масса), идет на кузовную деталь авто.

Данное подключение считается наиболее частым и рекомендуется специалистами. Положительные и отрицательные стороны такого способа подключения, обоюдны. То есть, батарея не разряжается находясь в состояние ожидания при стоянке машины. Но слушать музыку вы можете только при включенном зажигание.

Подключение через специальную кнопку.

Соединение проводов происходит по выше описанной схеме (зажигание), с одним исключением. Красный питающий провод подключается не на замок зажигания, а на промежуточную кнопку. С отводом кабеля от нее на положительную клемму батареи. Таким образом проигрывателем можно пользоваться не включая зажигания, а также полностью отключать его от энергоносителя (АКБ).

Подаем плюс на магнитолу

Многие люди допускают ошибки при подключении подобных приборов. Они идут по наиболее простому пути, и включают магнитолу через прикуриватель. Это не позволяет использовать все технические особенности устройства. При большой громкости начинает мигать экран, снижается качество звука. В общем, исчезают все преимущества качественной магнитолы.

В связи с этим, обычно рекомендуется подключать плюс к магнитоле непосредственно от аккумулятора. Это позволит добиться ее оптимального питания. Не стоит забывать о безопасности. Обязательно производите подключение через предохранитель, это поможет избежать короткого замыкания. При этом следите, чтобы провода не различались по диаметру. У современных магнитол имеется 2 плюсовых вывода.

Желтый называют силовым, он отвечает за память аппаратуры. Красный провод является управляющим. Оба этих вывода следует подключить к батарее. Для большего удобства имеет смысл сразу после выхода из разъема объединить их. Это облегчит подключение в цепь предохранителя. При подобном простом подключении учитывайте потребление магнитолой тока в режиме «сна». При больших показателях ваш аккумулятор будет разряжен в первую же ночь.

Подключить магнитолу в машине правильно — рекомендации:

Если мы рассматриваем магнитолу для создания хорошей, не рядовой аудиосистемы и получения отличного баса, то нужно знать как правильно подключить магнитолу

Это действительно важно, так как влияет на качество звучания

• Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле, как плюс, так и минус.
• Диаметр питающей проводки должен быть не меньше чем на разъеме магнитолы, в лучше в полтора-два раза толще.  Провод должен быть медным.
• На плюсовой провод обязательно установить предохранитель, соответствующий сечению не дальше 15 см от клеммы АКБ.
• При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола. Не рекомендуем вариант с параллельным соединением желтого и красного проводов, чтобы выключение магнитолы происходило только при нажатии кнопки на панели магнитолы. Рано или поздно можно забыть о выключении и тогда пострадает ваш аккумулятор.

• Как подключить усилитель
• Как подключить сабвуфер

Нажмите кнопку, чтобы поделиться материалом:

Схемы подключения магнитолы

Не все модели отечественных машин имеют положение ключа в замке зажигания, при котором можно было бы отключить питание электрооборудования авто и вытащить ключ. Например, положение «0» у ВАЗ 2107. В этом положении, при отключении большинства потребителей, ключ не вытаскивается.

Замок с положением «АСС» есть только на поздних моделях. Поэтому чтобы обезопасить себя от разряда АКБ при длительном простое лучше использовать одну из предложенных схем.

Подключение к замку зажигания импортных авто

Этот способ «правильный» для импортных авто и «неправильный» для отечественных. Дело в том, что в импортных автомобилях в замке зажигания есть специальное положение ключа, подписанное ACC. Когда ключ в этом положении, подаётся питание на автомагнитолу, а стартер не задействован.

Итак, если подключать автомагнитолу к системе импортного автомобиля без переходника, надо:

• Плюс с аккумулятора автомобиля (обычно жёлтого цвета) пода́ть на соответствующее гнездо в автомагнитоле.
• Вторая точка подключения — вывод замка зажигания с надписью ACC и такой же разъём на магнитоле.

Схема подключения автомагнитолы к замку зажигания импортного автомобиляСхема более чем простая и понятная. Магнитофон будет работать либо пока работает мотор, либо если ключ находится в положении ACC. Если ключ в нейтральном положении — ничего не работает, потерь заряда нет.

В любой схеме в цепи подачи напряжения от аккумулятора (жёлтый провод) стоит поставить предохранитель. Даже если он стоит на входе магнитолы. Гораздо проще заменить предохранитель на проводе, чем искать, что сгорело в радио.

Что будет, если по такой схеме подключить к отечественному автомобилю? То есть, один провод протянуть от аккумулятора, а второй взять с замка зажигания. Радио будет работать только, если включено зажигание. Мотор выключили —

К аккумулятору через кнопку

Сидеть в машине в тишине, или слушать радио при включённом зажигании — не лучший выбор. Потому при подключении магнитолы стараются обеспечить её работу и при выключенном моторе. Один из способов — через кнопку, которая включается при выключенном моторе. Во включённом состоянии она подает 12 В от аккумулятора на второй вход магнитолы, тем самым обеспечивая её работу. Когда мотор работает, кнопка должна быть выключена. Тогда прибор работает по классической схеме.

Как подключить автомагнитолу чтобы работала без зажигания

В чём недостаток этого способа в том, что вы забудете отключить кнопку. А это ускорение «просадки» аккумулятора. Как вариант, в цепь установить подсветку кнопки. Она будет гореть при включённой кнопке, напоминая, что питание надо включить.

Самоподхват, правильная схема работы без зажигания

Это — один из лучших способов включения автомагнитолы в отечественные авто. Для старта надо зажигание включить. Прибор начнёт работу и будет работать до тех пор, пока вы его не отключите кнопкой. Питание от аккумулятора будет, но не будет 12 В от замка зажигания и устройство уйдёт в спящий режим с минимальным потреблением. Для повторного включения надо просто включить зажигание, а когда магнитола заработает, его можно выключить снова.

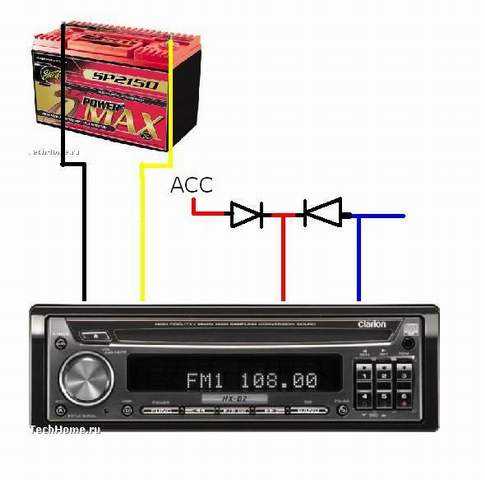

Подключение автомагнитолы с работой и без зажигания

Как видите, для такого подключения вам потребуется два диода с рабочим напряжением более 12 В и 300 мА. Их включите навстречу друг другу — как на схеме. Эту связку одним концом подключаете к выходу замка зажигания. Среднюю точку (место соединения двух диодов) подключите к красному проводу. Свободный конец связки диодов подключаете к антенному выходу (обычно голубой с белым).

Как работает такая схема? При включении замка зажигания питание протекает через диод и через среднюю точку подаётся на вход +12. Зажигание выключили, и питание подаётся через второй диод от антенного вывода.

Подключение автомагнитолы через сигнализацию

Есть два типа сигнализации для автомобилей. Первый — когда -12 В появляется при снятии с сигнализации второй — при постановке. Второй вариант использовать «без наворотов» не получится, так как включаться радио будет когда вы поставите машину на охрану. А вот с первым — когда минус появляется при отключении сигналки — можно подключить автомагнитолу по простой схеме.

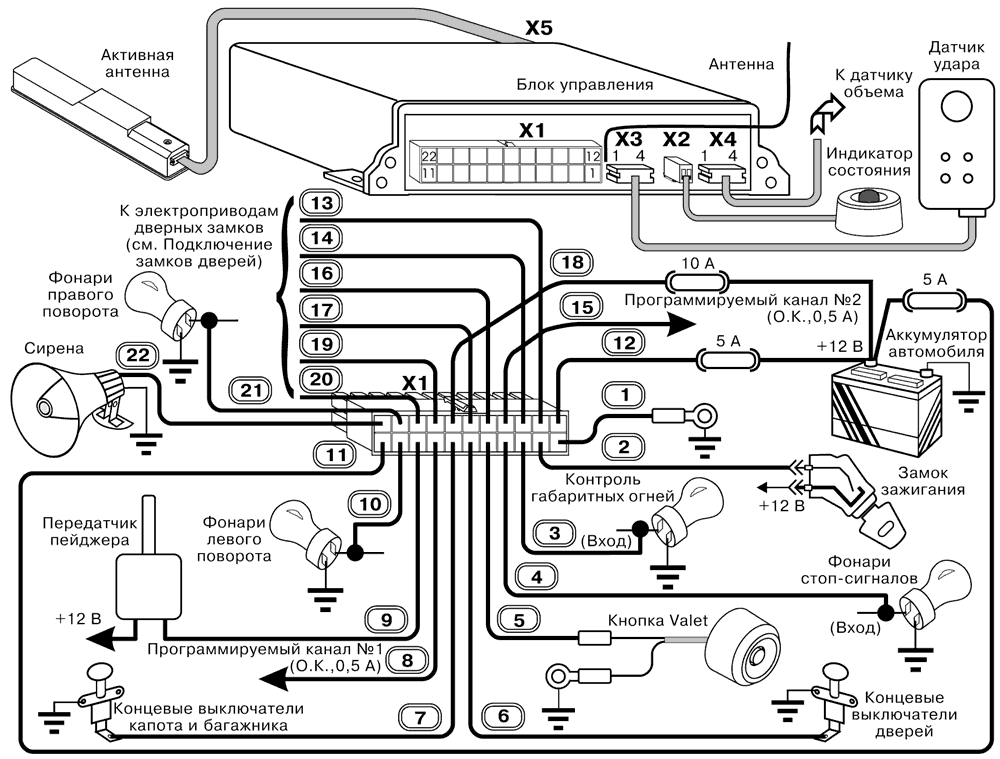

Схема подключения питания автомагнитолы через сигнализацию

Если в сигнализации минус 12 В появляется после снятия с охраны, вывод, на котором он появляется подключаем к катушке реле. Второй контакт питается от АКБ. При отключении сигнализации реле срабатывает и подаёт плюс на магнитофон.

Если в сигнализации появляется минус при постановке на сигнализацию, то лучше использовать схему с кнопкой или реализовать другой вариант.

Настройка магнитолы

К основным настройкам головного устройства относят:

• выбор языка меню;
• отключение демонстрационной заставки;
• программирование частот радиоприемника;
• настройку параметров работы внешних проигрывателей, коммутируемых через порт AUX;
• регулировку баланса между громкоговорителями;
• установку параметров среза частот (доступно не для всех магнитол).

Если в конструкции акустической системы автомобиля используется дополнительный усилитель, то требуется отключить аналогичное устройство в магнитоле. Подобная манипуляция требуется не для всех устройств. Затем производится отдельная настройка параметров внешнего устройства (в соответствии с инструкцией). Настройки своими руками и установка не требуют специальных знаний, но если пользователь не уверен в собственных силах, то рекомендуется посещение сервисного центра, занимающегося монтажом акустических систем в автомобилях.

Многих из автолюбителей наверняка посещала мысль об эксплуатации автомобильной магнитолы дома, на даче или в гараже, чтобы получить возможность слушать музыку не только в салоне автомобиля. Возникает несколько вопросов: можно ли это сделать и как подключить автомагнитолу дома самостоятельно?

Хорошая магнитола как правило стоит гораздо дешевле любого музыкального центра, а при наличии многоканальных выходов, появляется возможность собрать полноценный домашний кинотеатр. Который будет обладать достойным качеством звучания, за скромную сумму, но уделить этому моменту немного своего времени всё же понадобится.
