Как отремонтировать неработающие или поломанные наушники

Как починить наушники дома, если провод оторвался от штекера

Сейчас я расскажу вам, как своими руками починить вакуумные наушники-капельки, если провод оторвался от штекера.

Буду показывать процесс ремонта на примере наушников Monster Beats by dr Dre, которые достались мне вместе с телефоном HTC Sensation XE. Они прослужили верой и правдой почти 4 года, пока, в конце концов, не сломался штекер.

Штекер в этих наушниках представляет собой обычный мини-джек (3.5 мм) с четырьмя контактами — правое ухо, левое ухо, микрофон и общий. Кстати, что интересно, у этой гарнитуры есть кнопочки, чтобы можно было песни перематывать вперед-назад, но под них нет никаких специальных контактов на разъеме. Для всех кнопок каким-то чудесным образом используется все тот же микрофонный контакт.

Короче, сейчас я попытаюсь отремонтировать эти наушники в домашних условиях, а если что-то пойдет не так — да и фик с ним! — пойду куплю новые. Тем более, что выбор сегодня просто огромен. И тем более, что я далеко не аудиофил и мне подойдут вообще любые, лишь бы удобные были.

Изначально наушники выглядели вот так:

Наушники с микрофоном и кнопками управления, поэтому у штекера 4 контакта, а внутри 5 проводов. Разъем у гарнитуры, само собой, неразборный.

Как я уже сказал, данный способ ремонта подойдет только если проблема именно в разъеме — не работает один наушник, правое или левое ухо, микрофон, не нажимаются кнопки, пропадает звук, если пошевелить провод у штекера и т.д. и т.п.

Итак, если вы твердо убеждены, что штекер наушников действительно подлежит замене — идем дальше.

Оборвался провод

Признаки поломки будут такими.

Вы в одном из наушников либо в обоих услышите шуршание, а потом звук пропадёт. Значит, произошёл обрыв провода на сгибе. Вам нужно включить наушники и ощупать руками весь провод. При этом шевелите его и вращайте. В месте поломки вы услышите шуршание. Требуется пометить место, где обрыв, маркером или чем-то другим. Наушники теперь отключайте от устройства. Возьмите кусачки и оторвите на месте поломки проводок. Зачищайте его так, чтобы можно было спаять 2 конца. Спаивайте и проверяйте устройство. Нормальный ли звук в наушниках? Можно замотать это место изолентой.
Когда носите наушники в сумке и т. д., нередко случается обрыв у штекера. У джека подвижность деталей большая, из-за сгибов, а потом заломов один из проводков может оборваться.

Как обойтись без паяльника

Если у вас нет паяльника, то это не критично. Описанная методика прекрасно подойдет для обычных наушников без микрофона и управляющих кнопок. К сожалению, она бесполезна, если шнур оборвался поблизости от динамика.

Список необходимого:

нож;
зажигалка;
скотч;
рабочий AUX-кабель.

Отрезают часть кабеля с разъемом не короче 7 см, снимают ножом резиновую оплетку, оголив примерно 2 см. Очистить лак можно при помощи наждачки или зажигалки. Чтобы не испортить проводок, периодически огонь надо тушить. Нагар легко снимается пальцами, но нужно дождаться остывания.

Делают надрез на несколько сантиметров выше штекера, чтобы гарантированно избавиться от стертого места.

Скручивают все парные проводки как можно плотнее. Если их больше трех, то два лишних (ответственных за микрофон) можно спрятать или обрезать, ввод звука при этом перестанет работать. Иногда расцветки совпадают, но лучше проверить комбинацию, вставив разъем в гнездо плеера со включенной музыкой.

Для изоляции используют изоленту, обработав каждую отдельную пару. После этого соединяют их и обмотают в 3-5 слоев. Можно воспользоваться широким скотчем (подойдет и малярный) или тонкими термотрубками.

Соединение перебитых медных проводов электропроводки

Соединение перебитого медного провода в стене пайкой обеспечивает надежность контакта проводов не хуже, чем не поврежденного и позволяет закрыть соединение штукатуркой без установки распределительной коробки.

Перебит один из двух медных проводов

Вскрытие показало, что перебит один медный проводник, второй провод не задет и изоляция вокруг него не повреждена.

Для ремонта сначала необходимо выбрать штукатурку в стороны от места повреждения на 3-5 сантиметров на глубину сантиметра под поврежденным местом провода. Это необходимо для создания условий для соединения проводов. Далее необходимо разъединить провода и разрезать изоляцию вдоль по центру.

Снимается изоляция 10-15 мм с поврежденных концов проводников. Если электропроводка сделана давно, то ее изоляция делается очень твердой и ножом ее снять в стесненных условиях, не повредив провод сложно. В таком случае лучше снять изоляцию оплавлением.

Концы медных проводников покрываются паяльником слоем припоя. Залудить проводники нужно тщательно и обязательно со всех сторон. На одни из проводников одевается изолирующая трубка длиной чуть больше, чем оголены провода.

Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.

Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение обильно покрыть силиконом.

Если силикон не использовали, то для исключения возможности смещения изоляционной трубки и большей герметичности места соединения следует намотать один слой изоляционной ленты. Так как большой рулон ленты не продеть за проводами, а полоска изоленты от рулона при изоляции будет слипаться, то лучше отмотать необходимую длину с рулона и намотать на любой стержень, например спичку.

В результате проделанной работы получено соединение перебитого провода скрытой электропроводки, по техническим характеристикам практически не уступающее соседнему уцелевшему проводнику.

Такое соединение можно смело покрывать штукатуркой и навсегда забыть о случившейся неприятности.

Перебиты оба из двух медных проводов

Если перебиты сразу оба провода скрытой электропроводки, то можно каждый из проводников соединить по вышеописанной технологии. Но для достижения максимального качества лучше срастить их несколько иным способом. Один из перебитых проводников сращивается, как описано выше, а для второго вставка делается из провода, на котором частично оставлена изоляция.

При таком способе соединения полностью исключается непосредственное соприкосновение соседних проводов при самых неблагоприятных обстоятельствах.

Сначала сращивается пайкой один конец проводника, затем другой. Осталось надеть изолирующие трубки

Обратите внимание, для того, чтобы меньше вскрывать провод в стене, нижняя изолирующая трубка сделана из двух отрезков, которые перед пайкой надеваются на правый и левый провод

Перед надеванием трубок, для получения герметичного, защищенного от влаги соединения скрытой электропроводки, место пайки нужно обильно смазать силиконом.

Осталось навернуть на восстановленное соединение слой изолирующей ленты.

Перебиты три из трех медных проводов

Перебитые три провода электропроводки соединяются по такой же технологии, как и два. Можно длинную перемычку с изоляцией поставить одну в середине, а крайние проводники соединить короткой. Но тогда монтаж будет делать сложнее.

После пайки на незащищенные участки проводов наносится силикон и надеваются изоляционные трубки. Затем полученное соединение обвивается изолирующей лентой.

Вы можете посмотреть, как я наращивал в стене электропроводку из двойного медного провода, при переносе розетки с одного места стены на другое.

Возникает законный вопрос, а как нагреть паяльник для выполнения пайки, если в электропроводке нет напряжения? В случае если разводка электропроводки в квартире двухконтурная, то можно подключить паяльник к розетке в другой комнате через удлинитель. Можно запитать паяльник, от распределительного щитка в подъезде, подключить переноску у соседа. В крайнем случае, можно воспользоваться мобильным паяльником, о котором рассказано в одноименной статье сайта.

Соединение проводов с динамиком

Для такого ремонта потребуется разбор наушников. Они могут иметь сборку на шурупах, защелках или клеевое соединение. Последний вариант можно разобрать с помощью ножа или путем надавливания в тисках (в данном случае из-за упругого изгиба трещина пойдет именно по линии клеевого соединения).

После разбора можно увидеть, что провод завязан узлом, что нужно для предупреждения его вырывания. Этот провод нужно обрезать, зачистить, затем снова завязать узлом и подпаять с помощью метода лужения (как починить порванные наушники без паяльника таким образом описано в начале статьи). После этого наушник нужно снова собрать (или склеить).

Этот способ решает также и вопрос о том, как починить штекер от наушников без паяльника.

Что нужно для ремонта провода в наушниках?

Для замены кабеля в гарнитуре необходимо не особенно большой арсенал.

Сварщик (подойдет недорогой сварщик);
Жестянка (желательно не самая дешевая);
Розен (любой);
Кассетный нож для разборки гарнитуры (можно просто использовать лезвие гарнитуры);
Небольшая крестовая отвертка и, при необходимости, прямая отвертка (если у вас есть полноразмерные наушники над ухом и вам нужен этот инструмент, чтобы разобрать их на части);
Сама нить (новая, купленная);
Термоусадочная лента или клейкая лента (для изоляции паяного соединения между проводом и вилкой или если часть провода нуждается в замене).
Трубка суперклея для завязывания проволоки внутри наушника и самого корпуса наушника в случае, если корпус сломается, или для колпачков и наушников, корпуса которых изначально были собраны с помощью клея;
Мультиметр (опционально, но желательно, он облегчит задачу определения сварного шва в проволоке).

Где купить провода для наушников?

Чтобы поменять провод наушников, вам нужно купить (привет с плаща). И есть много мест, где ты можешь это сделать.

Магазины электроники или радиорынок. Ищу кабели в аудиоаксессуарах.
Магазины, специализирующиеся на наушниках/аудио оборудовании. Там, например, можно найти нить получше.
Авито, Юла и подобные сайты, которые продают все вручную. Лучше всего выбрать продавца в вашем городе, чтобы получить лично.
АлиЭкспресс и другие подобные «рынки».

Алгоритм действий

Если вы подготовили все необходимые атрибуты, тогда можно приступать к ремонту. Процедура ремонта будет состоять из следующих действий:

Срежьте старый разъем на расстоянии 1 см от его основания. Благодаря этому можно избавиться от проблемной части провода.
Теперь можете снять изоляцию, чтобы не повредить жилы. После ее снятия вы увидите, что 2 провода покрыты разноцветной изоляцией. Два провода будут находиться без изоляции.

Чтобы залудить провода с них потребуется снять изолирующий лак. Сделать это можно с помощью канцелярского ножа.
Мы уже говорили ранее, что это может быть всего два провода. Два из них будут каналы, а один соединяющим экраном.
Теперь следует разобрать новый разъем и не забыть его продеть через основание провода. Стерео наушников.

Теперь можно приступить к припаиванию проводов к разъему. Начинать необходимо только с общего провода, а затем можно припаивать левый и правый канал. Результат вы пайки вы можете увидеть на фото ниже.

После пайки провода несколько минут должны остыть. Затем можно будет просто проверить готовый результат. Если после проверки все хорошо, тогда можно приступать к сборке наушников.
Закрепите провод на разъеме, где будет предусмотрен зажим. После этого можно вложить изолированный кабель и обжать его с помощью плоскогубцев. На фото ниже вы можете рассмотреть зажим в штекере.

Чтобы обеспечить более высокую надежность необходимо заизолировать провода с помощью изоленты. Это снизит риск того, что в дальнейшем пайка разрушится.

Теперь соберите разъем и приступайте к его использованию.

Теперь необходимо рассмотреть другую распространенную проблему. Если один из динамиков после замены штекера не работает, тогда причин этому может быть несколько:

Некачественная пайка.
Возможно провод оборвался именно возле динамика наушников.
Проблема с кабелем. Соединять его не рекомендуется и лучше приобрести новый.

В двух случаях проблему можно легко решить. Если вы выполнили некачественную пайку, тогда можно просто перепаять конструкцию. Если провод в наушниках оборвался возле динамика, тогда существует следующий алгоритм решения проблемы:

Обрежьте провод возле основания.
Разберите наушник.
Удалите с провода изоляцию и зачистите его.
Если у вас есть мультиметр, тогда с его помощью можно прозвонить провод наушников.
После спайки провода наушников следует проверить работоспособность.

Проверка визуально и мультиметром

Предварительно необходимо убедиться, что дело именно в шнуре. Внимательно осмотрите шнур, часто места перелома видно на глаз. На месте разрыва, как правило, повреждена оплетка кабеля и оно хорошо прощупывается. Если визуально установить место поломки не получается, наушники необходимо «прозвонить» с помощью мультиметра.

Выставляем на приборе режим «Прозвонка» (символ треугольника с линиями направленный в бок, он же знак диода) и проверяем работу мультиметра соединив напрямую щупы.

В случае исправного прибора, он должен пищать, обозначая нулевое сопротивление, т.е. полный контакт.

Затем прикладываем щупы к концам провода, если прибор «пищит» постоянно, возможно поломка не в проводе, а в динамике или штекере.

Локальный ремонт кабеля

Иногда разорванный кабель можно восстановить, то есть спаять, особенно если поломка возникла у основания наушников или у самого штекера. Соблюдайте следующую последовательность действий:

Для начала необходимо снять участок изоляции, сделать это можно с помощью кусачек.
В поврежденном месте разрежьте провод, срез при этом должен быть четким.
Ставим греться паяльник и скручиваем провода

Обратите внимание на соответствие контактов.
На зачищенные проводки наносим припой и спаиваем два участка.
На оголенный участок одеваем термоусадочную трубку на место бывшей поломки и разогреваем ее.

Полная замена провода

Если разрывов на кабеле несколько, его придется заменить. Для этого необходимо:

Найти донора, например можно взять старые наушники с исправным шнуром. Снимите изоляцию, после чего распаяйте соединения.
Разбираем ремонтируемые наушники и повторяем те же действия.
Новый кабель аккуратно помещаем в корпус и припаиваем контакты на штекере и динамиках.
После этого, места соединения закрываем термоусадкой.

Другие разъемы

При починке других разъемов меняется не схема пайки наушников, а порядок подключения контактов. Если в случае двухконтактного соединения ошибиться сложно, то 5 проводов вполне можно перепутать.

В трехпиновом штекере медный провод присоединяется к наибольшему контакту, а два цветных к оставшимся малым. Если микрофона нет, то 4 провода можно таким же образом подключить к штекеру этого типа, единственное отличие — медных кабелей два вместо одного, их нужно скрутить друг с другом. Если же он есть, то последний провод (четвертый или пятый) отвечает за микрофон, для него есть специальный контакт.

Как восстановить разорванный провод?

Итак, с чего следует начать? Отступите от штекера около 10 см и отрежьте кабель ножом (лучше всего подойдет канцелярский).

Далее разрежьте изоляцию и подготовьте концы на исправном участке кабеля к пайке.

Следующий этап работы – это штекер. Есть два варианта его подключения к подготовленному кабелю:

Купить новый, разборный штекер, и припаять провода к нему.
Использовать старый штекер.

Новый миниджек не всегда можно найти, поэтому рассмотрим второй вариант. Возьмите штекер и с помощью кусачек, аккуратно, не повредив сердцевину, снимите с него изоляцию.

С этим не должно быть никаких проблем. Желательно снять пластмассовую оболочку так, чтобы на самой сердцевине штекера остались провода, и можно было увидеть их цвет.

Это даст возможность не перепутать концы при пайке, так как цвета проводов в разных моделях могут отличатся. Но чаще всего они стандартные: черный — общий, белый подключается к левому каналу, а красный – к правому.

Подготовьте кабель, длина каждого провода должна быть такой, чтобы в прямом положении находиться точно напротив своего контакта на сердцевине штекера.

То есть черный провод должен быть самым длинным, белый – средней длины, ну а красный – самый короткий. Лишняя длина проводов на последнем этапе работы будет создавать проблемы. Когда провода отрезаны по длине и снята изоляция, залудите их.

Зачищенные концы окуните во флюс, прогрейте паяльником. Приложив провода к штекеру, припаяйте их.

Для дополнительной защиты покройте припой новым слоем защитного лака, он предотвратит окисление и мелкие повреждения.

Перед тем, как это сделать, не забудьте надеть на кабель кусок термоусадочной или хлорвиниловой трубки, подходящего внутреннего диаметра и длины.

Когда провода будут надежно припаяны, аккуратно, без лишней натяжки, по всей длине оденьте изолирующую трубку.

Заключительный этап – это проверка разъема в работе. Для этого подсоедините наушники к гнезду «mini jack 3,5mm» мобильного телефона, и на нем включите какую-нибудь мелодию.

Если все прошло успешно, в обоих динамиках должен слышаться громкий, четкий звук, даже при изгибе кабеля в разных местах.

Стандартные штекеры

Согласно Википедии существуют следующие типы джеков:

TS/TRS диаметром 6,3 мм (для микрофонов, электрогитар, микшерных пультов, старых профессиональных наушников и т.д.)
TS// диаметром 3,5 мм (самый распространенный, применяется для современных , микрофонов, акустики, фотовспышек и т.д.)
TS/TRS/TRRS диаметром 2,5 мм (для гарнитур мобильных телефонов, веб-камер, вспышек и т.д.)

Существует также тип разъема TRRRS, который применяется для передачи не только аудио, но и видеосигнала.

Кстати, обозначение такое принято по принципу: T — Trip (защелка), R- Ring (кольцо), S — Sleeve (втулка).

Как правильно припаять новый штекер к наушникам соблюдая распиновку проводов

Чтобы правильно припаять штекер наушников или гарнитуры необходимо знать распиновку. Она приведена в таблице ниже и взята с сайта .

Такие распиновки штекеров на 2 и на 3 контакта имеют и для колонок и микрофонов.

Штекеры и их распиновка для более специализированных устройств (видеокамер, гарнитур) по фирмам производителей (Nokia, Samsung, Sony, Panasonic) показаны в следующей таблице.

Как устроен трехконтактный джек

Обычный трехконтактный стерео джек имеет конструкцию по коаксиальному принципу. Каждый контакт находится в диэлектрической гильзе (втулке) и находится внутри другой гильзы.

Контакты штекера разделяются меду собой пластиковыми втулками. Так вот этот пластик боится перегрева, начинает плавиться и контакты будут болтаться. Так что если хотите припаять штекер для , то стоит помнить о перегреве контактов .

Ремонт гарнитуры с функцией прибавления звука и микрофоном

Наушники, укомплектованные микрофоном, не имеют принципиальных отличий от стандартной системы. Однако, чтобы знать, как сделать их рабочими, нужно разбираться в некоторых нюансах функционирования. Причинами неполадок в такой гарнитуре, как и в обычных наушниках, могут стать разрывы проводов, вышедшие из строя штекеры или сломанные мембраны наушников, требующие замены.

Иногда случаются экзотические поломки в виде растяжения проводов. Подобная ситуация не типична, так как в обычной жизни провода скорее сминают, чем растягивают. Поврежденный участок кабеля в этом случае хорошо прощупывается — на этом участке будет заметно сильное истончение жилы. Исправить поломку можно при помощи уже привычного паяльника. Удалите изоляцию и защитный лак с провода. Специалисты говорят о том, что сделать это можно при помощи свечи или зажигалки. После этого проводится лужение их концов и надежная спайка – ремонт наушников своими руками окончен.

Для дополнительной защиты можно покрыть припой новым слоем защитного лака, он предотвращает окисление и мелкие повреждения.

Восстановить порванные провода наушников проще, чем кажется, однако на это нужно потратить какое-то время. Запаситесь всеми необходимыми материалами, чтобы не прерывать процесс и не оставлять оголенные детали без присмотра. Будьте аккуратными с мелкими проводками, ведь их очень легко повредить кусачками или ножом.

Другие разъемы

Замена штекера

Сам штекер починить самостоятельно достаточно сложно. Намного проще заменить его новым, точно таким же. Стоит этот элемент недорого, продается в любом магазине радиодеталей.

Для замены штекера необходимо следовать следующей инструкции:

Прежде всего, необходимо отсоединить старый, для этого просто отрезаем его от провода, отступив 15-20 мм. С оставшегося провода снимаем изоляцию (достаточно оголить примерно 15 мм), видим три контакта: зеленый на левый наушник, красный – на правый, желтый – масса.
Подготавливаем контакты к пайке, залуживаем канифолью и оловом.
Переходим к самому штекеру, отмеряем длину, примерно равную самому джеку и аккуратно разбираем его, должна быть видна пластиковая часть, разделяющая контакты.
Теперь необходимо разобраться со значением контактов. Самый длинный – масса, второй – правый канал, третий – это левый канал. Внутренняя часть штекера – в зеркальном порядке.
Фиксируем штекер и припаиваем к его контактам проводки наушников, соблюдая их назначение. После можно проверить работоспособность устройства.
Подготавливаем термоусадку. Широкая пригодится для штекера, узкая – для провода. Сначала одеваем термоусадку на провод, так чтобы она закрывала оголенную часть полностью, после натягиваем более широкую на штекер. В идеальном варианте усаживать термотрубку следует феном с соответствующей температурой, однако можно обработать трубку зажигалкой, чтобы она «села».
Наушники починены.

Соединение проводов скрутками

Этот способ рассказывает, как починить наушники для телефона без паяльника, но только если в их конструкцию не входит микрофон или регулятор звука. Также способ будет неэффективным, если разрыв произошел возле динамика. Выполнить ремонт можно следующим образом:

Отрезать часть кабеля с разъемом длиной 7 см. Снять оплетку длиной около 2 см.
Теперь нужно снять изоляцию с помощью наждачной бумаги или огня зажигалки.
Далее нужно сделать надрез на расстоянии 2-3 см выше штекера. Это позволит гарантировано избавиться от поврежденного места.
Следующим этапом будет скрутка всех парных проводков. Делать это нужно максимально плотно. Перед изоляцией лучше проверить качество скрутки.

Открытый участок наушников нужно изолировать изолентой, скотчем или термоусадочной трубкой. Сначала нужно обмотать каждую пару отдельно, а потом соединить их вместе.

Особенности пайки фольгой

Данный способ наиболее эффективен для так называемой пайки двух проводов (как починить наушники без паяльника с припоем другим способом описано в первой части статьи). Начинать работу с ними можно после удаления изоляционного слоя. В данном случае оголить нужно не более 3 см провода.

Из фольги нужно вырезать полоски, ширина которых равна размеру оголенного провода. Из этих полосок затем нужно сделать небольшие желобки, в которые по отдельности поместить скрученные концы контактов. В данном случае лужение не выполняется. Нужно лишь засыпать в эти желобки измельченный припой и канифоль, равномерно распределяя по всей длине соединения.

После этого фольгу плотно обернуть вокруг проводов, следя за тем, чтобы не образовалось щелей, а затем разогреть до температуры плавления припоя.

После этого можно приступать к пайке. Для этого фольгу нужно снять, провода прижать плоскогубцами (нужно тщательно регулировать силу нажима, чтобы не повредить провода). Лишний припой можно удалить с помощью наждачной бумаги.

Обзор: как разобрать наушники-капельки

Наушники могут проработать долго, если с ними хорошо обращаться. Но со временем любые провода изнашиваются, контакт отходит. Порой с любимыми наушниками бывает так сложно расстаться, что проще их подчинить и пользоваться еще какое-то время. При починке наушников нужно быть крайне осторожным. Потому что одно неверное движение – и починка будет нецелесообразной.

Если поломались дешевые наушники, разобрать их практически невозможно, потому что их склеивают намертво. Чтобы вскрыть неработающий наушник, понадобится скальпель или острый нож, которым поддевают половинку корпуса. После того как половинки раскроются. Можно произвести чистку корпуса наушников.

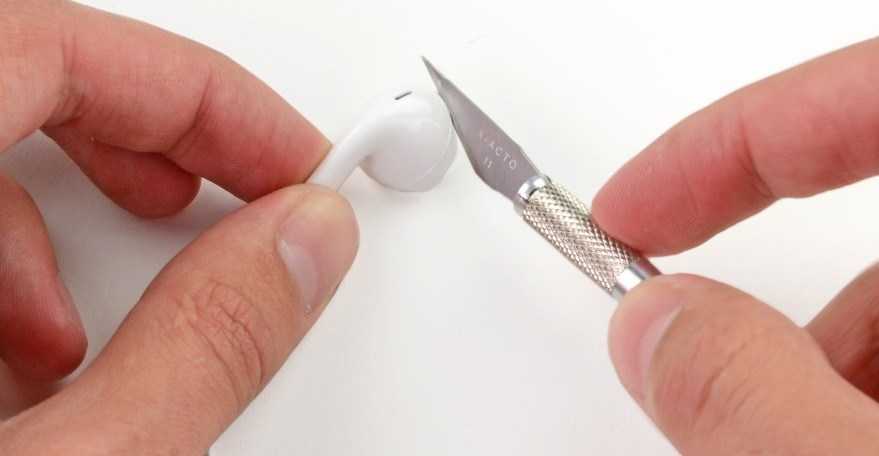

Как раскрыть наушники:

Вскрывать по кругу при помощи острых инструментов.
Чтобы разнять две половинки, нужно приложить усилия, но так, чтобы не сломать корпус.
Не нужно прорезать наушники на большую глубину, хватит половины или одного миллиметра.
Все действия нужно выполнять аккуратно, что не повредить мембрану наушников.

Отремонтировать можно далеко не все наушники. Например, если сломался динамик, то вполне вероятно, что его не починять даже в сервисе. Очень многие сталкиваются с проблемой, когда ломаются айфоновские наушники

Перед покупкой техники важно обращать внимание на наличие гарантии от производителя. Неломающиеся наушники – это редкость. Для починки наушников в домашних условиях необходимо в обязательном порядке использовать паяльник, иначе вся починка уйдет насмарку

Для починки наушников в домашних условиях необходимо в обязательном порядке использовать паяльник, иначе вся починка уйдет насмарку.

Прозвонка проводов

При обрыве кабеля, а также в других случаях, необходимо определить, какие провода соединяются с наушниками, микрофоном и кнопками управления.

Есть определённые стандарты цвета проводов, которых придерживаются производители, хотя они могут нарушаться:

бесцветный (медный) – общий провод;
красный – правый канал;
зелёный – левый канал;
синий- микрофон;
других цветов – панель управления (кнопки, или “качелька”).

В зависимости от модели, провода к микрофону и панели управления могут быть совмещёнными или отдельными, а также в разных элементах наушников общий провод может быть один или несколько. К микрофону может идти экранированный провод.

Рекомендации: Как припаять штекер наушников

, Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры
