Ремонт шуруповерта своими руками

Ремонт электрической схемы

Проблемы с электроникой выражаются в невозможности включения инструмента, отказа переключений реверсного режима, проблемах при регулировке количества оборотов.

При проведении диагностики электронной части надо иметь определенные навыки работы с электрическими сетями и схемами. И тогда удастся починить инструмент хитача, зубр или любой другой.

Читать дальше: Алюминий или медь радиатор охлаждения

Если инструмент не реагирует на кнопку «Пуск», то начинают поиск неисправностей с аккумулятора.

Сначала аккумулятор надо попытаться зарядить в зарядном устройстве. Затем измерить напряжение батарей с помощью мультиметра. Величина напряжения должна точно совпадать с заявленным номиналом батареи. Если показатель гораздо ниже, то необходимо определиться какой элемент неисправен: зарядное устройство или аккумулятор.

Зарядное устройство тоже проверяется тестером. К клеммам зарядного устройства подключается мультиметр и меряется напряжение при холостом ходе. Величина напряжения должна быть выше на несколько значений (до двух вольт), чем номинальное напряжение, написанное на корпусе устройства. При отсутствии напряжения однозначно неисправен зарядник.

Менять элементы аккумулятора имеет смысл, если в наличии есть лишний неработающий аккумулятор. Тогда недостающие элементы можно вытащить из него. Приобретение новых элементов необоснованно, потому что их цена сопоставима со стоимостью нового аккумулятора.

Для починки зарядного устройства необходимы более глубокие знания электроники.

Если аккумуляторы с зарядным устройством нормальные, инструмент следует аккуратно разобрать.

При разборке нужно запоминать, как были собраны детали, чтобы потом правильно их собрать.

Правильней всего перед началом ремонта и диагностики зарисовать схему расположения узлов, контактов, шурупов, пружин.

Визуально осмотреть контакты. Нет ли среди них потемневших. При обнаружении темных или грязных контактов нужно их зачистить наждачной бумагой

Отдельное внимание надо уделить качеству пайки

От пусковой кнопки к клеммам батареи тянутся два проводочка. При вставленном аккумуляторе меряется напряжение входов кнопки. Если есть напряжение, блок питания вынимается и закорачиваются входы к батарее. Измеряется сопротивление на кнопочном входе. Вариант, когда показатель сопротивления близок к нулю означает, что кнопка в порядке.

Если кнопка работает, значит, проблема в других узлах схемы либо в щетках. Если же мультиметр показывает обрыв, то необходим ремонт кнопки или ее замена. Чаще всего испорченной оказывается кнопка, поскольку она является наиболее активно используемой.

При неработающем реверсе порядок действий проходит по аналогичной схеме. Щупы тестера прикасаются ко входу кнопки и контакту мотора. После чего рукоятку переключателя приводят в активное действие. Если сопротивления нет, то проблема в контактах реверса. Если стрелка прибора отклонится, то реверс исправен.

Нет регулировки оборотов, но при этом электродвигатель показывает максимальную скорость? Значит, не работает либо кнопка, либо регулирующий транзистор.

Если после проверки всей электрической цепи проблемы не обнаружены, но шуруповерт не работает, то существует вероятность, что неисправность связана с щетками. Щетки во время интенсивной работы инструмента стираются. При уменьшении длины на сорок процентов щетки требуют замены. Их возможно припаять, но припой должен быть только тугоплавкий.

После устранения вышеперечисленных проблем, проверяется работа устройства. Если работоспособность не восстановлена, значит, надо проверять электродвигатель.

Диагностика электродвигателя

Для этого двигатель отсоединяют от кнопки и замеряется величина сопротивления двигателя. Когда прибор «молчит», значит, произошел обрыв намотки. Надо менять двигатель либо перематывать обмотку.

Чтобы убедиться в работоспособности якоря, измеряют сопротивление на двух рядом стоящих пластинах коллектора. Необходимо последовательно, по всей окружности прозвонить все пластины. При нахождении двух пластин, у которых сопротивление значительно выше нуля — якорь неисправен. Требуется замена или ремонт.

Какой порядок разборки

Чтобы разобрать шуруповерт, следует выполнить ряд следующих последовательных операций:

отсоединить блок, в котором находится аккумулятор;
крестовой отверткой открутить все винты, которые соединяют две части корпуса инструмента;
извлекается электродвигатель, редуктор и все остальные конструктивные детали;
снимается кнопка переключения реверса;
демонтируется регулятор усилия;
редуктор отсоединяется от двигателя.

Схема разборки шуруповерта, для увеличения нажмите на картинку

Выполнив указанный порядок действий, с уверенностью можно говорить, что шуруповерт разобран.

Неисправности аккумуляторов для шуруповёртов

Обычно при выходе из строя никель-кадмиевого аккумулятора для отвертки один или несколько элементов аккумулятора выходят из строя. Поэтому основная задача при ремонте аккумулятора шуруповерта – выявить вышедшие из строя элементы.

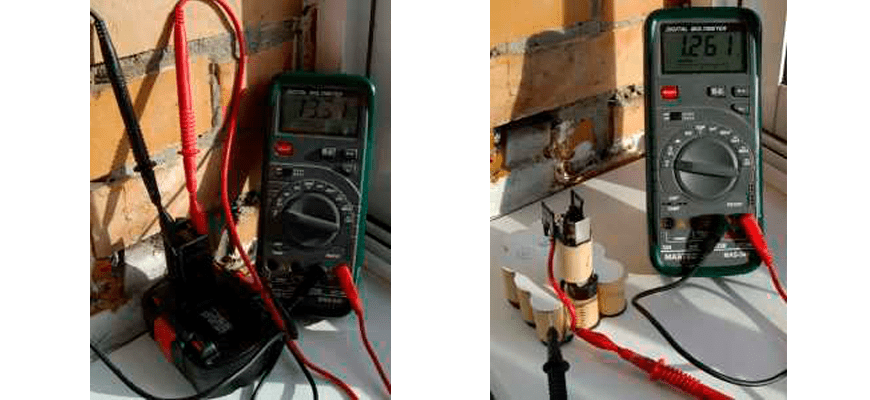

Слева: общее напряжение серийной сборки. Справа: напряжение на одной ячейке

Что мы должны сделать?

Затем приложите нагрузку к аккумулятору (включите отвертку). Если не хотите снова собирать, подключите нагрузку в виде лампочки на 12 вольт к клеммам «гирлянды;
Полностью зарядите аккумулятор отвертки;
Через некоторое время снова измерьте напряжение на элементах. Те банки, у которых напряжение отличается от среднего на 0,5-0,7 вольта, необходимо сбросить или заменить

При визуальном осмотре особое внимание обращайте на банки со следами коррозии и разводов.
Разобрать корпус;
Измерьте напряжения всех элементов и отметьте те, напряжение которых ниже номинального. Номинальное напряжение указано на корпусе каждой банки

Обычно их заворачивают в бумажную пленку;

Таким образом, уже ведутся работы с предметами, признанными неисправными. Подробнее об этом ниже. И здесь также стоит упомянуть такие неисправности, как нарушение сварки на стыках элементов, выход из строя датчика температуры и т.д. Но поломки такого типа встречаются очень редко и не заслуживают внимания.

История появления устройства

Шуруповёрт представляет собой электроинструмент. Основное его назначение, следующее из названия, закручивать или откручивать крепёжный элемент. После того как в 1868 году была изобретена электродрель, развитие электроинструмента получила широкое распространение. Основополагающие компании DeWalt, Bosch, Black&Decker, Makita и Hitachi развивали индустрию, создавая новые устройства.

Появление в 1934 году винта с крестовым разъёмом повлекло спрос на электрический инструмент для его закручивания. Особенно востребованным он оказался в машиностроении. Первого такого рода приспособление называлось гайковёрт. С появлением аккумуляторов устройство получило мобильность, и в обиход вошло название шуруповёрт. Его массовое производство началось в начале 80-х годов.

Это интересно: Как правильно просверлить нержавейку в домашних условиях — излагаем развернуто

Виды крепления

Крепление происходит с помощью:

конуса Морзе;
резьбы;
фиксирующего винта.

Первое крепление названо по фамилии С. А. Морзе в XIX веке. Соединение происходит благодаря сцепке поверхностей вала и конуса с отверстием за счёт идентичной конусности. Крепление получило широкое распространение благодаря простоте и надёжности.

Во втором виде соединения на валу и патроне нарезана резьба. Совмещение происходит путём накручивания патрона на вал.

Третий вид является модификацией резьбового крепления — для надёжности соединение фиксируется с помощью винта. У него в основном головка под крестовую отвёртку и левосторонняя нарезка. Увидеть винт можно, лишь полностью раскрыв кулачки.

Определение крепления

Крепление патрона определяется при его визуальный осмотре. Конус Морзе маркируется следующим образом — 1−6 В22. Первые цифры — диаметр хвостовика используемой насадки, а В22 — собственно величина конуса.

Резьбовое соединение также обозначается цифрами и буквами, для примера: 1,0 — 11 М12×1,25. Первая часть маркировки означает опять-таки диаметр хвостовика используемой насадки, вторая — метрическую величину резьбы. В импортируемых шуруповёртах величина указывается в дюймах.

Принцип работы и основные узлы

Перед тем, как разобрать шуруповерт любой марки, будь то, Bosch (Бош PSR 1200), Dewalt (Деволт), Interskol (Интерскол), Вихрь, Зубр, Союз или Штурм (Sturm), стоит поближе ознакомиться с его основными узлами и принципом работы. Инструменты, к примеру, Makita (Макита), бывают аккумуляторные и сетевые. Но принцип действия, касающийся передачи вращательного момента, одинаков.

К основным деталям шуруповерта относятся:

двигатель;
электронный блок управления;
кнопка пуска;
редуктор;
регулятор оборотов с режимом реверса;
зажимной патрон.

Корпус прочный, на нем надежно закреплена каждая деталь. Тут же расположен:

разъем для подключения аккумуляторной батареи;
кнопка управления;
прорезиненная рукоятка.

Устройство шуруповерта

Источник питания для шуруповертов — аккумуляторная батарея с разной мощностью, например, 9.6, 10.8, 12, 14.4 или 18 Вольт. У сетевых инструментов, работающих от 220 В, аккумулятор отсутствует.

Мотор через специальный редуктор вращает шпиндель, на котором расположен патрон. В него вставляют разные насадки. Регулировка крутящего момента осуществляется с помощью муфты.

Электронная система управления обеспечивает запуск и работу инструмента. Для этого она оборудована кнопкой пуска и переключателем обратного хода. В системе имеется регулятор оборотов. Он приводит в соответствие частоту движения вала мотора с усилием на кнопку включения. Для управления реверса есть отдельный рычажок. Двигатель не сможет работать без энергии. Перед тем как начать работу следует убедиться, что АКБ заряжены.

Крепление патрона осуществляется к разъему выходного вала редуктора, который оснащен 3-мя прижимными кулачками. Они надежно удерживают деталь.

Шаг 2 Тестирование батарей.

У меня было четыре вышедших из строя батареи, и я проверил напряжения батарей и пар элементов по отдельности. Я нашел следующее:

Первая часть: не заряжается с предупреждением о перегреве. Также пластмасса на стороне кнопки выпуска пузырилась. Он показывает 7,99 В по всей батарее, которая находится на очень низком уровне, и 0,04 В, 0 В, 3,96 В, 0,04 В и 3,97 В по каждой из пар ячеек соответственно. При вскрытии аккумулятора происходит очевидное повреждение второй пары элементов.

Батарея 2: не заряжается с помощью классических красных / зеленых мигающих огней. Он составляет 12,84 В для батареи и 3,2 В, 0 В, 3,22 В, 3,22 В и 3,21 В для каждой из пар элементов соответственно.

Батарея третья: не заряжается при помощи классических красных / зеленых мигающих огней. Он равен 15,54 В для батареи и 0 В, 3,89 В, 3,89 В, 3,89 В и 3,89 В для каждой из пар элементов соответственно.

Батарея четвертая: не заряжается при помощи классических красных / зеленых мигающих огней. Он составляет 18,15 В для батареи и 3,62 В, 3,63 В, 3,6, 3,63 и 3,62 В для каждой из пар элементов соответственно.

Для сравнения, при хорошем заряде аккумуляторная батарея измеряет около 20 В.

Неисправности шуруповерта «Макита»

Более нередкие поломки шуруповерта конторы «Макита» последующие:

Не врубается шуруповерт. Здесь и так то что остается сделать нашему клиенту ясно. Начало всего необходимо оглядеть аккумулятор, а кроме того контакты и соединения в корпусе, проводку. Выполнить проверку для вас поможет мультиметр.
Не работает кнопка реверса. Это значит, что вы не можете или закручивать, или выкручивать саморезы и болты. Тут вам необходимо проверить мультиметром сопротивление кнопки, поставив щупы на входной и выходной провода кнопки.
Не работает регулятор оборотов. Здесь обороты будут или повсевременно понижены, или повсевременно завышены. Тут бывают виноватыми регулирующий транзистор либо щетки. Нужен зрительный осмотр деталей.

Установка сверла в дрель

Способ установки сверла в дрель будет зависеть от вида патрона, который имеется на инструменте.

Рассмотрим, как поменять сверло в шуруповёрте и дрели:

Отключите инструмент от источника питания.
Выберите подходящее для запланированных работ сверло. Очистите сверло, особенно его хвостовую часть от грязи и налипаний.
Разведите кулачки патрона вручную, если патрон быстрозажимной, либо при помощи ключа, если патрон зубчатого типа.
Направьте сверло в патрон хвостовой частью до упора.
Далее зафиксируйте сверло в патроне в зависимости от типа зажимного механизма патрона.
Проверьте надежность фиксации сверла и отсутствие значительного люфта.

Если вы не знаете, как поменять сверло в дрели, то следуйте следующим инструкциям. Отключите дрель от сети. Затем разожмите кулачки патрона, что ослабит фиксацию сверла. Если вы только что закончили работу с инструментом, будьте осторожны, сверло может быть горячим. Производите разжим патрона в зависимости от типа фиксации – вручную либо ключом. Вытащите сверло и замените его новым. Чтобы правильно зафиксировать сверло, следуйте инструкциям, приведенным выше.

https://youtube.com/watch?v=yY4NVEJci14

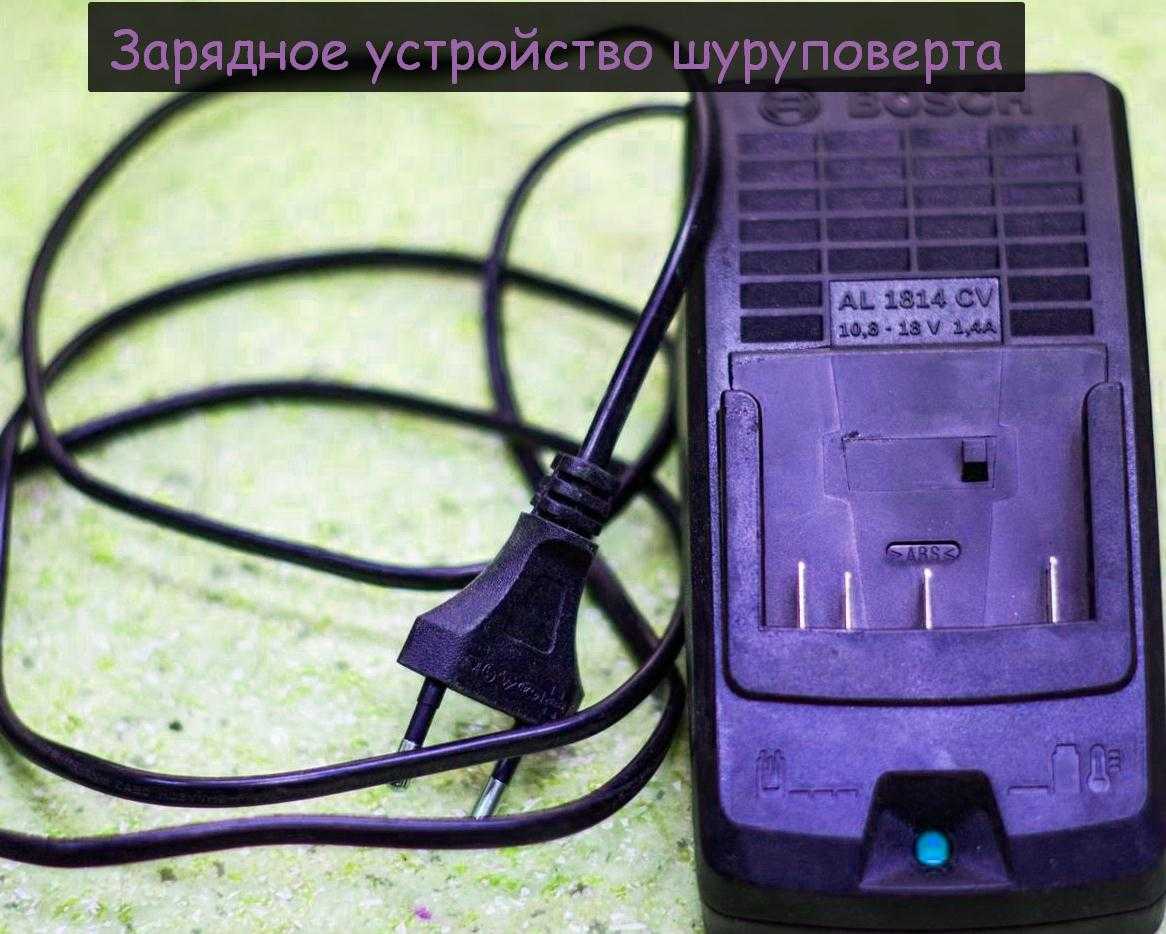

Если шуруповерт не хочет включаться — проверка зарядного блока

Не имеет значения, какой марки шуруповерт выходит из строя — Bosch, Makita, Интерскол, Metabo, Зубр, DeWalt и другие. Если инструмент не запускается, то прежде надо проверить наличие заряда батареи, и ее исправность. Для этого поставьте на зарядку АКБ (на 1-2 часа), а затем установите батарею обратно, и проверьте ее работоспособность. Если признаки жизни отсутствуют, тогда нужно вооружиться измерительным прибором под названием мультиметр или тестер, с помощью которого будет выполнена диагностика.

Это интересно! Если берете в руки мультиметр, то наверняка знаете, как ним пользоваться. Если нет, тогда следует ознакомиться с инструкцией.

При помощи мультиметра будем выяснять, что же является причиной поломки — аккумулятор или зарядное устройство. Для начала выясним исправность зарядного устройства. Для этого делаем следующие действия:

Устанавливаем мультиметр в режим измерения постоянного напряжения на номинал 20В. Если батарея на инструменте имеет номинал 24В, тогда на приборе нужно установить номинал 200В
Вставить вилку зарядного устройства в розетку
Измерить выходное напряжение на клеммах зарядного блока

Его показания должны быть на 2В больше, чем номинал проверяемой батареи, например, для аккумулятора на 12В, показания зарядного прибора должны соответствовать значению 13,5-14В. Если номинал ниже или вовсе показания отсутствуют, значит, неисправен зарядный блок. Его можно отремонтировать, если имеются познания в электротехнике. Если починить зарядное не получается, то нужно купить новый блок аналогичной марки.

Как разобрать шуруповерт Makita

Для того, чтобы разобрать шуруповерт Макита, необходимо прежде всего отсоединить аккумулятор. Затем в корпусе инструмента откручиваются все винты, которые удерживают две половинки вместе. После этого корпус снимается, а перед мастером открываются все внешние компоненты: двигатель, редуктор и переключатель. Также стоит отметить, что в таких моделях часто устанавливаются специальные пластинки, отвечающие за переключение режимов. При не самой внимательной разборке небольшую пластинку можно попросту не заметить. После разборки можно незамедлительно приступить к ремонту соответствующей части.

Ремонт редуктора шуруповерта «Макита» (схема)

Для съема редуктора нужно разобрать корпус, открутив крестовой отверткой винты. Вынимаем кнопку запуска, кнопку переключения реверса, отсоединяем болты крепления мотора к редуктору. Потом необходимо вытащить содержимое редуктора (разные шестерни), шайбу переключателя скоростей

При осмотре пустого редуктора отдельное внимание стоит уделить зубьям, размещенным по окружности корпуса редуктора. Если проход их истертости, редуктор не будет иметь возможности делать свою функцию: неправильно работает переключатель скоростей

Для восстановления зубьев нужно использовать болты маленького размера, вставив их к району уникальных пластмассовых. Собирать редуктор нужно в оборотной последовательности. Схема редуктора представлена на рисунке ниже. У него представлена общая схема редуктора.

Как снять и поменять патрон

Есть несколько методов снять его с шуруповерта. Стоит разглядеть их более тщательно.

1-ый способ более обычный и нередко употребляется:

нужно взять шестигранный ключ;
зажать ключ маленьким концом в особом отверстии;
включить инструмент на секунду, чтоб шестигранник ударился вторым концом об стол;
крутить ключ, ослабив крепление, чтоб вынуть его.

2-ой способ применяется специалистами:

кулачки патрона поочередно разжимаются;
вывернуть винт, который находится снутри детали (если его не видно, то он покрыт грязюкой);
зажать в кулачке шестигранник;
повернуть ключ, чтоб ослабить крепление патрона;
если повернуть шестигранник не вышло, то можно стукнуть по ключу молотком.

Время от времени ни один из обозначенных способов нереально использовать. Тогда требуется разобрать шуруповерт, чтоб достать из него шпиндель, редуктор и патрон. При разборе принципиально уяснить, где и какая деталь должны находится, чтоб позже все верно собрать.

Как выбрать новый аккумулятор для шуруповерта

Прежде всего, вы должны посмотреть на напряжение. Обычно обозначается латинским буком v на корпусе отвертки. Если вы сделаете ошибку, устройство просто не будет работать с максимальной эффективностью. А если аккумулятор окажется под высоким напряжением, можно повредить начинку шуруповерта

Итак, первое, на что нужно обратить внимание, – это точно допустимое напряжение

Дело в том, что все типы аккумуляторов различаются характеристиками энерговыделения и зарядки. Следовательно, можно применить батарею одного типа к инструменту, предназначенного для другого типа. Однако это может привести к сокращению срока службы аккумулятора и инструмента.

Аккумулятор Makita

Обязательно учитывайте параметры емкости. Таблицы замены аккумуляторов доступны у производителя. Это поможет вам выбрать подходящий вариант, если оригинальный аккумулятор отсутствует.

Назначение всех деталей и узлов инструмента — как они называются

Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.

Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения
Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата
Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»
Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент
Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7
Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы

Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.

Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.

Шуруповерт «Макита»

Описание, общая информация

Компания «Макита» производит различные электроинструменты, среди которых есть и шуруповерты. Свою историю компания начала с начала XX века, и по сей день она продолжает радовать потребителей своими товарами высокого качества. Давайте рассмотрим общие черты и характеристики моделей этой фирмы.

Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для различных моделей составляет около 2300 об/мин, что является неплохим показателем, по сравнению с остальными марками. Вес большинства моделей инструментов лежит в пределах 1,5 кг. Его маленькая масса говорит о том, что таким инструментом будет комфортно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Отдельно стоит выделить вид рукоятки для удержания на весу этих инструментов. Как правило, они изготавливаются обрезиненными, и поэтому их удобно держать в кисти, соответственно, рабочий процесс проходит намного легче.

Недостатком этих шуруповертов является сильная вибрация ручки при работе, а также их недолговечные аккумуляторы

Кроме того, цена на продукцию этой фирмы является довольно высокой, что немаловажно для отечественного потребителя

Рассмотрим устройство шуруповерта на конкретной модели 6271D. Схему этой модели представляем на рисунке ниже.

Схема 1

На схеме представлены:

Рычаг переключения
Узел корпуса
Фирменная табличка
Винт
Пружина
Рычаг переключения реверса
Кнопка пуска
Контактная клемма
Винт
Быстрозажимной патрон
Редуктор в сборе
Электродвигатель
Винт
Узел корпуса
Зарядный узел
Аккумулятор

Современный шуруповерт является высокотехнологичным устройством. Важные элементы конструкции:

Съемный аккумулятор
Обрезиненная рукоятка ручки
Мощный электродвигатель
Металлический планетарный редуктор
Кнопка плавного пуска
Кнопка переключения реверса
Регулятор крутящего момента

Это основные составляющие конструкции шуруповерта, которые входят в базовую комплектацию любой модели шуруповерта.

Разборка шуруповерта «Макита»

Для разборки шуруповерта вам потребуется крестовая отвертка и немного личного времени. Чтобы разобрать шуруповерт полностью, вам необходимо:

открутить винты крепления корпуса;
снять составной механизм кнопки пуска;
снять электродвигатель вместе с редуктором;
отсоединить редуктор от двигателя, раскрутив скрепляющие их болты.

Для разборки аккумулятора шуруповерта вам необходимо раскрутить болты, соединяющие корпус, или разделить соединения корпуса на клеевой основе при помощи паяльника. Внутри аккумулятора находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. В случае ремонта аккумулятора требуется их замена на новые.

Патрон меняется с помощью отвертки и шестигранного ключа. Сначала отверткой вы раскручиваете крепежный винт в патроне, вращая ее по часовой стрелке. Затем вставляется шестигранник, включается кнопка реверса, зажимается, и потом патрон легко поддается.

Как разобрать шуруповерт для ремонта

Для того чтобы разобрать устройство, проделайте следующие шаги:

отсоедините аккумуляторный блок от корпуса аппарата;
открутите весь крепеж, удерживающий 2 половинки устройства вместе;

снимите верхнюю часть корпуса;
выньте все содержимое из корпуса аппарата;

аккуратно отсоедините кнопку пуска от корпуса, не повредив провода, связывающие ее с двигателем;
извлеките переключатель скоростей;
разъедините двигатель, редуктор, муфту и патрон, открутив 4 винта;

Чтобы открутить патрон, потребуется выкрутить винт, который можно увидеть внутри механизма при разжатых кулачках. Откручивать винт следует по часовой стрелке, поскольку на нем левая резьба. После этого, патрон необходимо открутить от вала редуктора, поворачивая его влево (правая резьба).
