Как собрать удлинитель. как сделать электрическую переноску своими руками

Что вам понадобится для изготовления удлинителя?

Электрическую переноску можно собрать из любых подручных материалов (старых бытовых устройств, остатков кабеля и т.д.). Если их нет, приобретите все элементы с нуля. Для изготовления возьмите следующие материалы и элементы:

разборная штепсельная вилка;
кабель нужной длины;
закрытая электрическая розетка или блок розеток (в зависимости от того, сколько точек подключения вам нужно).

Чтобы разобрать элементы и потом собрать из них электрический удлинитель, используйте подходящую по размеру и форме отвертку. Для обрезания проводов вам понадобятся кусачки или пассатижи, канцелярский нож для удаления изоляции.

Чтобы не допускать перегрева и возникновения аварийных ситуаций, все детали для электрической переноски должны выбираться для конкретных нужд.

Как выбрать материалы?

Все элементы электрического удлинителя выбираются по суммарной мощности, включаемых в него приборов. Если вы планируете установить одну розетку, берите для расчета мощность самой большей нагрузки, которая может в нее подключаться. В случае одновременного включения сразу нескольких приборов в несколько точек, необходимо просуммировать их мощность или ампераж. По которому выбирается соответствующий номинал вилки и розетки, а также сечение жил кабеля.

К примеру, если вы установите блок на две розетки, одна из которых предназначена для пылесоса, потребляющего 5 А, а вторая для электродрели, потребляющей 3 А. Таким образом, суммарный ток составит 8 А. Соответственно в таком случае вам хватит вилки и розетки номиналом на 10 А, при этом остается запас в 2 А, если вам понадобиться подключить более мощное устройство.

Для определения сечения провода используется та же сумма нагрузки, к которой прибавляется 20 – 30% для запаса прочности. Конкретное значение площади жилы выбирается из таблицы таким образом, чтобы полученная величина подключаемой нагрузки не превышала допустимой для данного провода.

Таблица: зависимость допустимой нагрузки от сечения жилы

К примеру, для нагрузки в 8 А вы прибавляете 20% запаса I = 8+1,6 = 9,6 А. Так как медный провод гораздо удобней и предпочтительнее для электрического удлинителя, рассмотрим его в качестве примера. Для рассматриваемого примера вам вполне хватит любой марки кабеля сечением 1,5 мм 2 .

Следует отметить, если вы собираетесь использовать самодельный удлинитель в трехпроводной системе (фаза, ноль и земля), то вам понадобиться кабель с тремя жилами, а розетки и выключатель должны иметь три вывода. Если в вашем доме используется только два провода – фаза и ноль, изготавливать удлинитель с тремя выводами не имеет смысла.

Проводим расчеты

Чтобы грамотно подобрать составляющие для удлинителя, нужно знать два параметра – напряжение и ток. Напряжение, как правило, составляет 220 В в бытовых сетях, 380 В – в промышленных. Ток высчитывается по формуле исходя из подключаемой нагрузки, то есть суммарной мощности потребителей. При расчетах мы пренебрегаем пусковыми токами.

Например, мы планируем подключать к удлинителю водяной насос (800 Вт), дрель (400 Вт) и триммер (1000 Вт). Сумма мощностей равна 2200 Вт.

Чтобы определить ток, полученную сумму делим на напряжение.

2200 (Вт) : 220 (В) = 10 (А)

Теперь мы можем подобрать розетку и вилку. Значения тока всегда указываются в технических характеристиках, а также на корпусах элементов.

Чтобы определить нужную площадь поперечного сечения провода, ориентируйтесь на таблицу ниже. Лучше выбирать провод с ближайшим значением в сторону увеличения, чтобы был запас при подключении более мощных потребителей.

Таблица определения сечения кабеля

Ток, А	Мощность, кВт	Сечение кабеля, мм2
220 В	380 В
11	2,4	—	0,5
15	3,3	—	0,75
17	3,7	6,4	1,0
23	5,0	8,7	1,5
26	5,7	9,8	2,0
30	6,6	11	2,5
41	9,0	15	4,0
50	11	19	6,0
80	17	30	10

Что такое тройник для розетки

Тройник Hama H-108846 позволяет подключить до 3 устройств Устройство, главной функцией которого является возможность подключения трех приборов в один разъем розетки, называется электрический тройник. Есть приборы, различающиеся по цвету, форме, объему, функциям, возможности подключения USB устройств. Но внутренняя комплектация остается неизменной.

Сколько стоит электро-тройник, напрямую зависит от дополнительных опций, фирмы производителя, конструкции, надежности. Самое дешевое устройство без дополнительных функций можно приобрести примерно за 25 рублей.

Подключать через разветвитель лучше электроприборы, которые не требовательны к характеристикам электропитания. Для сложной техники вроде компьютеров, телевизоров, аудиосистем лучше использовать сетевые фильтры. Электрические разветвители не смогут защитить устройство от резких скачков напряжения. Также сетевые фильтры лучше ставить в домах с нестабильным электропитанием.

Удлинитель своими руками.

Удлинители широко используются и в домах, и в офисах. Магазины предлагают большой ассортимент различных удлинителей от разных производителей.

Но довольно часто сложно бывает подобрать удлинитель нужной длины, рассчитанный на необходимую мощность, к тому же есть риск купить некачественную продукцию. Оптимальное решение — изготовить удлинитель своими руками.

Для начала надо определиться с тем, для чего будет использоваться удлинитель, приборы какой мощности планируется подключать через него, желательно предусмотреть запас на будущее. Вполне возможно, что со временем возникнет необходимость включать приборы большей мощности, в этом случае запас по мощности позволит избежать неприятностей, которые могут возникнуть, и избавит от необходимости приобретать новый удлинитель.

В статье почему перегорает удлинитель подробно рассмотрено к каким последствиям может привести включение мощной нагрузки через удлинитель, если он для этого не предназначен.

Удлинитель состоит из трех основных компонентов:

— розеточный блок;

— кабель, обычно используется марки ПВС;

— электрическая вилка.

Розеточный блок и вилка обычно выпускаются на максимальный ток 10А (2,2 кВт) или 16А (3,5 кВт). Соответственно, если планируется подключать приборы суммарной мощностью около 2-х кВт, достаточно вилки и розеточного блока на 10А, сечение провода должно быть не менее 1,0 мм 2 .

Если будут подключаться приборы мощностью более 2-х кВт, необходимо приобрести вилку и розеточный блок на 16А, сечение провода должно быть не менее 1,5 мм 2 .

В нашем примере мы будем собирать удлинитель для подключения приборов не более 2-х кВт. Вилка и розеточный блок на 10А, провод ПВС-2х1.0.

Поскольку в большинстве квартир до сих пор используется двухпроводная электропроводка, для примера будем собирать двухпроводный удлинитель без заземления.

Окручиваем четыре самореза и разбираем розеточный блок. Внутри находится контактная группа с двумя винтовыми зажимами, к которым подключаются провода.

Откручиваем один саморез и разбираем вилку.

Отрезаем провод необходимой длины, снимаем наружную изоляцию со стороны розеточного блока и вилки на нужную длину.

Многопроволочный провод удобен в эксплуатации, он мягкий и гибкий, но при подключении к винтовым клеммам проводочки передавливаются и контакт может нарушиться, появиться искрение, нагрев. Поэтому желательно применять опрессовочные наконечники НШВИ, либо пропаивать.

Если имеются пресс-клещи, то опрессовываем провода розеточного блока наконечниками.

Наконечник заводится в винтовой зажим и надежно фиксируется винтом.

На провод одеваем верхнюю крышку вилки, зачищаем провода на необходимую длину и закручиваем кольцом под размер винта, которым он будет зажиматься.

Если пресс-клещей нет, то пропаиваем припоем зачищенные провода со стороны вилки и со стороны розеточного блока.

В розеточном блоке провода заводим в зажим и затягиваем винтами. Сам провод к корпусу розеточного блока закрепляем прижимной планкой и двумя винтами, чтобы при эксплуатации не выдернуть провода из винтовых зажимов. Также закрепляем провода на вилке с помощью винтиков с шайбами. Собираем вилку и розеточный блок.

Проверяем правильность сборки удлинителя мультиметром. Переводим переключатель прибора в режим измерения сопротивления или зуммера. Один щуп подключаем в одно из гнезд розеточного блока, другим щупом касаемся одного из контактов вилки. Если мы подсоединили прибор к одному проводу, то мультиметр должен показать нулевое сопротивление или запищит зуммер. Если к разным проводам — то мультиметр должен показать обрыв (1), а зумер не должен пищать. Переставляем щуп в розеточном блоке и повторяем проверку. Если все так — удлинитель готов и можно им пользоваться.

Смотрите пошаговое видео Как собрать удлинитель своими руками

Узнайте, почему перегорает удлинитель?

Теперь давайте рассмотрим реальный пример сборки переноски.

Допустим нужно сделать переноску, в которую будет включаться обогреватель мощность 1.5 кВт, иногда будет включаться дрель мощностью 0.85 кВт или ещё какую-нибудь мелочь: зарядное устройство от телефона, переносной светильник, паяльник и может ещё что-то. Если подсчитать суммарную мощность всех этих приборов, то она получится не более 3 кВт. Исходя из этого будет брать провод ПВС 3*1.5 мм 2 , его вполне хватит. Даже останется запас по мощности.

Сделаю небольшое отступление, и немного объясню, что обозначают эти цифры — 3*1.5 мм 2 .

3 – первая цифра всегда обозначает количество жил в проводе. Желательно на переноску брать именно трёхжильный провод, так как кроме фазы и нуля у нас ещё будет заземление.

1.5 мм 2 – это сечение одной жилы. Бывает так, что в проводе или кабеле несколько жил имеют одно сечение, а одна или несколько жил имеют другое сечение.

Ремонт — что делать, если кнопка сетевого фильтра сломалась

Если при включении кнопки сетевого фильтра начинают раздаваться посторонние звуки, которые сопровождаются запахом плавящейся пластмассы, устройство следует сразу же обесточить. Далее нужно разобрать сетевой фильтр и проверить состояние контактов на выключателе.

Для этого понадобятся следующие инструменты:

паяльник,
крестовая отвертка,
тестер,
наждачка-нулевка.

Если контакты прогорели, то показания тестера это подтвердят (в данном случае напряжения на выходе с кнопки в положении «Вкл.» не будет). Чтобы почистить контакты, выключатель нужно:

Разобрать корпус сетевого фильтра, открутив монтажные винты;
Выпаять кнопку и извлечь из корпуса фильтра. Кнопку удерживают в корпусе пластмассовые зажимы, которые следует аккуратно отжать.
Разобрать. Для этого нужно отсоединить клавишу, подцепив ее плоской отверткой.
Достать контакты и очистить от черного нагара.
Собрать кнопку. После этого кнопку собираем в обратной последовательности, устанавливаем на место и припаиваем.

Если контакты прогорели очень сильно и расплавили пластмассу корпуса выключателя, его следует полностью заменить.

Для этого нужно:

Разобрать фильтр;
Выпаять кнопку;
Извлечь из корпуса выключатель;
Установить на его место новый (продается в магазинах радиодеталей, стоит порядка 30 рублей);
Припаять кнопку, собрать корпус фильтра.

Нередко кнопка на сетевом фильтре не работает по причине механических повреждений. Самый распространенный случай — поломка фиксаторов, которые удерживают клавишу выключателя в корпусе. В этом случае не обязательно покупать новую кнопку — фиксаторы можно восстановить.

Для этого понадобятся следующие материалы и инструменты:

шуруповерт (или дрель) и сверло диаметром 3,5 мм;
зубочистка;
ватная палочка;
бокорезы.

Сам процесс очень прост:

В клавише просверливается сквозное отверстие, в которое вставляется ватная палочка (она будет выполнять роль фиксатора).
Внутрь ватной палочки для большей жесткости вставляется зубочистка. С двух сторон импровизированный фиксатор подрезается бокорезами таким образом, чтобы с каждой стороны он выступал приблизительно на 3-4 мм.
Теперь остается вставить клавишу в корпус — для этого достаточно слегка отогнуть бортики посадочного места отверткой.

ВИДЕО ИНСТРУКЦИЯ ” alt=””>

Соединение удлинителя при разрыве или удлинение

При долговременном использовании удлинителя иногда происходит замыкания кабеля, от перегибов, ударов когда-то нанесенным по шнуру и.т.д. Может захотели увеличить длину удлинителя. Рассмотрим как соединить удлинитель своими руками.

Два оголенных провода скручиваем между собой, как можно плотней, желательно без зазоров для хорошего контакта, это предотвратит нагревание соединения при нагрузке. Скрутку изолируем изолирующей лентой, и то же самое проводим с другими проводами, обязательно обе скрутки обмотать изоляционной лентой, для упругости скрутки и крепости.

Некоторые предпочитают спаивание проводов, этот метод качественней чем скрутка. Проводится пайка проводов и изоляция точно так же. При удлинении кабеля проводится та же работа

Подготовка к сборке удлинителя

Перед изготовлением удлинителя в первую очередь нужно определиться с его назначением. Это позволит определить возможность подключения тех или иных приборов, а также максимально допустимую мощность. Данные факторы оказывают непосредственное влияние на выбор сечения кабеля и других комплектующих изделий. Все параметры рекомендуется выбирать с небольшим запасом, чтобы в перспективе была возможность подключения более мощного электрооборудования.

В первую очередь необходимо купить провод, который будет использоваться в качестве шнура. Наиболее оптимальным вариантом считается медный провод марки ПВС, отличающийся повышенной гибкостью. При наличии в розетке заземляющего контакта, провод должен быть трехжильным, а при его отсутствии можно использовать кабель с двумя жилами. Во время покупки следует внимательно изучить маркировку изделия. Если указана марка «ПВС 3 х 1,5», это означает, что провод является трехжильным, а сечение жилы составляет 1,5 мм. Данные параметры позволяют подключать нагрузку, мощностью до 3,5 кВт. Для мощности 5 кВт потребуется сечение уже 2,5 мм. Данные для расчетов можно взять в специальной таблице, что значительно ускорит решение вопроса, как сделать удлинитель своими руками.

При выборе сечения необходимо учитывать фактор длины проводника. Например, если длина кабеля составляет более 100 метров, то в процессе эксплуатации возможно падение напряжения из-за подключения приборов высокой мощности. Поэтому рекомендуется выбирать кабель с большим сечением, чем это предусмотрено расчетной таблицей.

Затем необходимо правильно выбрать электрическую штепсельную вилку, которая должна быть разборной. Не рекомендуется приобретать изделия типа «евро», если заранее планируется использование розеток старой конструкции. В противном случае дополнительно понадобится переходник. На корпусе каждой вилки имеется маркировка с обозначением максимального тока. Например, при 16А понадобится кабель сечением 1,5 мм, а для 25А сечение составит 2,5 мм. Если имеется заземление, то в конструкции вилки должен быть заземляющий контакт. Розетку не рекомендуется выбирать в одиночном варианте. Блок розеток должен быть как минимум двойной, а лучше всего – с тремя или четырьмя элементами. При выборе нужно быть очень внимательным, чтобы случайно не купить накладную конструкцию, предназначенную для использования при открытой проводке. В ней отсутствует специальный хомут, защищающий от случайного выдергивания, и со временем у таких розеток выпадает задняя крышка. Для удлинителей существуют отдельные варианты в виде розеточных колодок или кабельных розеток. Если требуется подключить компьютер или другую оргтехнику, то в этом случае изготавливается сетевой фильтр, в котором имеется кнопочное включение и световая индикация.

После того как все материалы приготовлены, можно приступать к сборке удлинителя. Данная процедура осуществляется с помощью ножа, отвертки и плоскогубцев.

Теперь давайте рассмотрим реальный пример сборки переноски.

Сделаю небольшое отступление, и немного объясню, что обозначают эти цифры — 3*1.5 мм 2 .

Возвращаемся к нашей сборке. В магазине покупаем розетку или блок розеток с заземляющим контактом. Если нагрузка у нас будет 3 кВт, то ток у нас будет приблизительно 13.6 А. По этому, розетки покупаем выдерживающие 16 А. Так же на 16 А берём вилочку, и обязательно чтобы на ней был контакт заземления.

Приступаем к сборке переноски.

Все нужные материалы и средства у нас имеются. Сначала нужно разобрать вилку. Большинство вилок имеют контактное соединение винтового типа. Если взять и просто зажать винтом зачищенную многопроволочную жилу, то значительная часть проволочек повредится.

Вследствие этого площадь контактного соединения может уменьшиться, что в последствии может привести к нагревам и различным поломкам. Начиная от банального отгорания провода, и заканчивая полным выходом со строя вилки.

По этому, мы будем использовать специальные наконечники для обжима НШВИ.

Для начала нужно зачистить провод. Аккуратно снимаем верхнюю изоляцию, а потом зачищаем жилы на ту длину, которая необходима для обжатия наконечниками. Для зачистки лучше всего использовать специальный нож.

Но если такого у вас нет, то можно воспользоваться любым ножом. Кстати, канцелярским ножом я бы не советовал зачищать жилы, так как он режет проволочки. А вот для снятия верхней изоляции он очень хорошо подходит.

Теперь опрессовываем жилы, и можно приступать к сборке вилки. Обычно все вилки оснащены специальным хомутом для фиксации провода. Зажимаем внешнюю изоляцию провода хомутом и подключаем жилы к контактам вилки.

Внимание. Хочу объяснить вам, зачем необходимо фиксировать провод хомутом

Дело в том, что многие люди при выключении переноски или других электрических приборов тянут не за вилку, а за кабель. И таким образом может повредиться контактное соединение жилы с контактом вилки. Или провод вообще может выдернуться.

Теперь подключаем провод к розетке или к блоку розеток. Для этого разбираем его. Заземляющий провод, так же само, как и в случае с вилкой опрессовываем его в наконечник НКИ. Если такого нет, то просто скручиваем жилу в кольцо и подключаем к заземляющему контакту. Остальные две жилы подключаем на соответствующие клеммы.

Теперь, чтобы закрыть крышку блока розеток нам нужно сделать специальное углубление для провода. Аккуратно вырезаем его, потом укладываем провод, закрываем крышку и прикручиваем её.

Чтобы всё было более понятно, смотрите видео.

А в этом видео человек без объяснения делает переноску.

В принципе всё, переноска готова и её можно эксплуатировать. Но мы с вами можем её усовершенствовать, и вставить в неё кнопку.

Как сделать электрическую переноску с выключателем

Приветствую Вас дорогие читатели на своём сайте. И сегодня мы с вами поговорим о том, как сделать электрическую переноску с выключателем своими руками.

Согласитесь со мной, что в домашних условиях очень тяжело обойтись без удлинителя. Я пользуюсь этим чудом техники каждый день. У меня компьютер и все остальные к нему комплектующие включены именно в переноску с блоком из четырёх розеток. В прочем, я думаю, что так же само у многих людей. Вряд ли у кого дома есть место, где стоит сразу три или четыре розетки.

А если в доме ещё и ремонт, то без удлинителя тут никак не обойтись. Так как вам в любом случае нужно будет подключать электроинструмент. А если ремонт делают несколько человек, то переноски с одной розеткой им не хватит. Нужно делать удлинитель сразу с несколькими розетками. Потому-что если люди будут работать по очереди, то это займёт слишком много времени.

Можно же конечно пойти более простым путём, просто пойти в любой хозяйственный магазин или на рынок, и купить сразу несколько переносок. Кстати, в последнее время на рынке появились переноски в виде бухты провода намотанного на катушку.

Но такие бухты не всегда удобно переносить с собой, и к тому же, если вам нужно включить что-то мощное, например сварку, то весь этот провод нужно полностью разматывать с катушки.

А теперь представьте себе, если у вас в бухте 50 метров и весь этот провод разложен по дому или квартире, или того хуже, в одной комнате. Вам просто тяжело будет передвигаться, не запутавшись в эти сети.

Комплектующие для сборки электрической переноски.

Для того, чтобы собрать хорошую и надёжную переноску вам для начала нужно определиться какие приборы вы будете в неё включать, и подсчитать суммарную мощность.

Но если серьёзных нагрузок не будет, то можно собрать переноску при помощи самых простых комплектующих.

Начнём с выбора провода. Если суммарная нагрузка всех приборов не будет превышать 2 кВт, то для переноски можно использовать провод с сечением в 1 мм 2 . А розетка и вилка должны выдерживать ток в 10 А.

Обычно завод изготовитель пишет на корпусе своих изделий, на какое напряжение и какой ток они рассчитаны, так что при покупке советую обратить на это внимание. Если нагрузка будет около 3 кВт, то тогда нужно брать провод с сечением 1.5 мм 2. А розетка и вилка должны выдерживать нагрузку в 16 А

А розетка и вилка должны выдерживать нагрузку в 16 А

Если нагрузка будет около 3 кВт, то тогда нужно брать провод с сечением 1.5 мм 2 . А розетка и вилка должны выдерживать нагрузку в 16 А.

Если нагрузка будет в пределах 5 кВт, то тогда провод должен быть сечением не меньше 2.5 мм 2 . А вот ток при такой нагрузке будет около 23 А. Так что вилку и розетку вам нужно покупать соответствующего типа.

Теперь, что касается марки провода. Дело в том, что переноски очень часто приходится скручивать и раскручивать, по этому, я вам советую брать провод только ПВС.

Провод данной марки имеет многопроволочную жилу и хорошую изоляцию, что делает его гибким, и он будет долго служить. А провода с монолитной жилой для переноски не подойдут.

Список материалов для того, чтобы сделать переноску самому:

Разборная электрическая вилка (рассчитанная на нужную вам мощность);
Розетка или блок розеток (несколько розеток);
Провод нужной длины и соответствующего сечения;
Наконечники НШВИ для обжима многопроволочных жил (хотя, если переноску вы будете делать на малые нагрузки, то можно обойтись и без наконечников).

отвёртка;
плоскогубцы;
пресс-клещи;
нож или специальное приспособление для снятия изоляции с жил.

Наиболее распространенные ситуации

Итак, сейчас поступим следующим образом: рассмотрим каждый определенный случай, который может произойти в быту, и сразу же предоставим инструкцию о том, как правильно нарастить провод и кабель.

Ситуация 1 — Сломалась жила в стене или потолке.

В подрозетнике или в месте крепления люстры часто ломаются жилы. В результате приборы не работают. Казалось бы, простейшая задача – чтобы восстановить подачу электричества нужно всего лишь соединить 1 жилку. Но при зачистке вы поняли, что сделать этого не получится из-за нехватки длины – жила обломилась «под корень».

Также такое приходится делать, если Вы решили перенести розетку либо выключатель в другое место и при электромонтажных работах у Вас отломилась одна из жил, тут нужно действовать в зависимости от возникнувшей ситуации.

Если длины оставшейся на поверхности жилы достаточно для наращивания – установите клеммную колодку и удлините короткий проводник таким же по сечению и материалу. Если же в стене остался очень короткий проводник – разбейте участок стены, освободите достаточную длину силового кабеля для наращивания, зачистите жилу до металлического цвета и удлините участок.

Так вы сможете и нарастить электропроводку в распределительной коробке либо на потолке для подключения люстры или любого другого светильника (к примеру, бра на стене).

Ситуация 2 — Нужно нарастить кабель в воде.

Такое случается, если нужно удлинить провод для погружного скважинного насоса. Все что Вам нужно – выполнить соединение сращиваемых жил через клеммник, после чего заизолировать место удлинения с помощью термоусадочной трубки, как показано на фото ниже. Провод погружного насоса нужно крепить к трубе и тросу так, чтобы на нём не было нагрузки, но дополнительно побеспокойтесь о месте соединения, сделайте небольшую петлю при его монтаже.

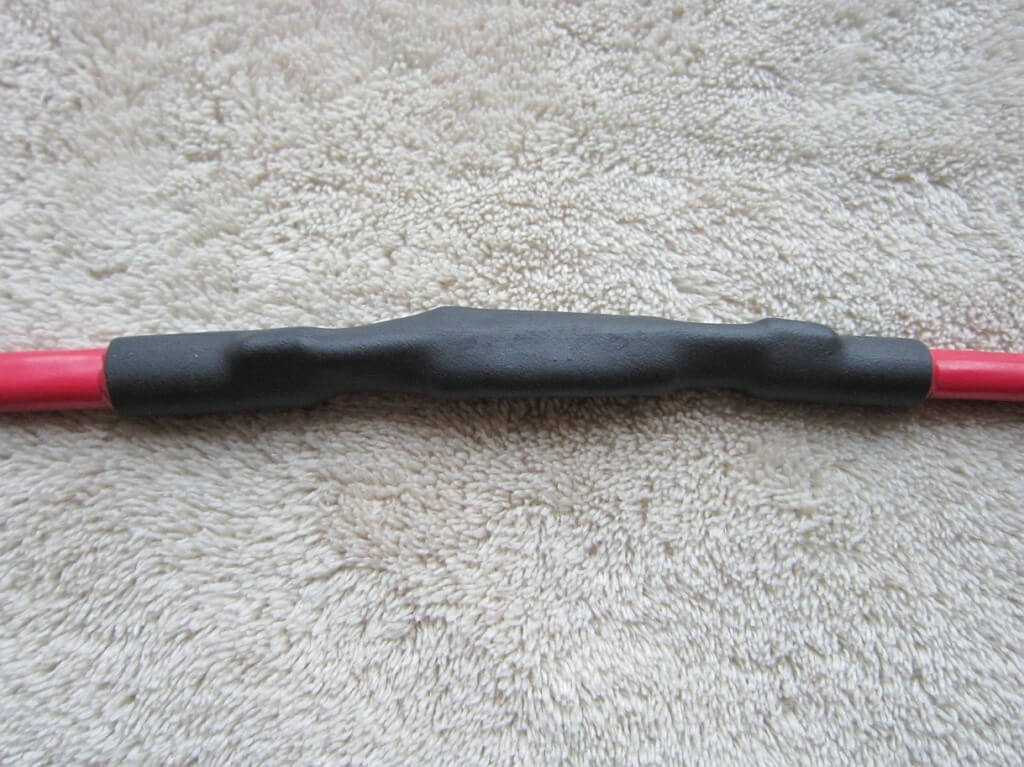

Рекомендуется изолировать оголенный участок при помощи термоусадочной трубки даже если возникла необходимость нарастить провод в ванной комнате либо на улице, чтобы обезопасить электропроводку от повышенной влажности.

Ситуация 3 — Нужно удлинить кабель для питания мощного электроприбора в квартире.

Еще одна из ситуаций, к которой нужно относиться серьезно – удлинение провода для подключения мощной бытовой техники. К примеру, если Вы решили подключить духовой шкаф, кондиционер либо электроплиту и на вводе у Вас обломился медный проводник (его сечение должно быть не менее 6 мм2), тут уже клеммная колодка не подойдет, т.к. токовые нагрузки от электроприбора будут значительными. В этой ситуации рекомендуется нарастить провод пайкой, после чего тщательно заизолировать участок изолентой. Это же можно сделать удлинив с помощью обжимки гильзами или сваркой.

Ситуация 4 — Длины провода термодатчика системы теплый пол не хватает для подключения к терморегулятору.

В этом случае рекомендуется сначала ознакомиться с инструкцией, прилагаемой к регулятору температуры, и если никакие ограничения не оговариваются, смело, используя провод ПВС можно самому удлинить кабель для терморегулятора, применяя все те же клеммные колодки.

Ситуация 5 — Необходимо нарастить провод светодиодной ленты для скрытой подсветки потолка или саму ленту.

Никаких сложностей в этой ситуации не должно возникнуть. Существуют специальные коннекторы, который позволяют выполнить удлинение LED-ленты (фото ниже). Главное, учитывать требования, которые мы предоставили, когда рассматривали советы по подключению RGB ленты своими руками. Провод к ленте удлиняется любым из описанных выше способов.

Ситуация 6 — Поврежден кабель витая пара.

В этом случае выполнить наращивание участка новой витой парой можно с помощью скрутки либо пайки. Главное – тщательно изолируйте каждое место удлинения, чтобы оголенные жилы не прикоснулись друг к другу. Также удобно сделать это с помощью скотч-локов, кстати их любят и часто используют как раз монтажники сетей.

Инструкция по наращиванию сломанной жилы

Вот и все, что хотелось рассказать Вам о том, как нарастить провод в розетке, под водой и в других нестандартных ситуациях. Надеемся, что теперь удлинение электрических кабелей и проводов не вызовет у Вас сложностей при монтаже электропроводки своими руками!
