Инфракрасный обогреватель своими руками

Обогреватель стекло + алюминиевая фольга

Вам понадобятся:

• Фольга;
• Два одинаковых по размеру стекла;
• Свеча из парафина;
• Герметик;
• Провод со штепселем на конце;
• Хлопчатобумажная салфетка;
• Боксидка;
• Палочки ватные;
• Любое приспособление для удерживания свечи.

Пошаговая инструкция:

1. Очистите стекло салфеткой от краски, пыли, жира;
2. Зажгите свечу. Установите ее в стаканчике, подсвечнике или просто капните парафином на ровную поверхность и быстро поставьте на лужицу свечу;
3. Закоптите стекла с одной стороны, с одинаковой скоростью проводя их над огнем. Копоть будет ложиться ровно, если перед процедурой стекла охладить. Темный слой в результате станет элементом, проводящим ток;
4. По периметру стеклянных кусков проведите ватными палочками так, чтобы получилась рамка из чистого стекла толщиной 0,5 сантиметров;
5. Измерьте линейкой ширину закопченных прямоугольников на стеклах;
6. Вырежьте из фольги два прямоугольника такой же ширины – это будут электродные полоски;
7. Возьмите одно стекло и положите его закопченной стороной кверху;
8. Нанесите на него боксидку и уложите на края прямоугольники из фольги так, чтобы они выходили за пределы стекла;
9. Поверх положите второе стекло закопченной стороной вниз и хорошо прижмите, чтобы конструкция хорошо склеилась;
10. По периметру «слоеного пирога» намажьте герметик в местах стыка стекол;
11. Проверьте мощность конструкции. Если она не выше 100 Вт на квадратный метр помещения, то обогреватель можно включать в сеть с помощью провода и штепселя;
12. Для включения в сеть используйте деревянный брусок с металлическими пластинами, укрепленными с двух концов. К одному контакту припаяйте вилку. Если установить стекло на брусок так, чтобы выходящая с боков фольга плотно прилегала к металлическим контактам, то получается полноценный обогреватель.

N – искомая мощность. U – напряжение (220В). R – замеренное сопротивление. Пример: при замере получили 24 Ома. Подставляем в формулу: N=220*220/24. Получаем 2016 Ватт. Этого достаточно для обогрева комнаты площадью 19-20 квадратов.

Если у вас мощность получилась более 100 Ватт на метр в квадрате, то ее нужно уменьшить путем увеличения сопротивления (напряжение в сети мы поменять не можем). Если мощность очень мала, то ее нужно увеличить.

Что делать, если мощность не подошла?

Теперь о том, как сделать инфракрасный обогреватель своими руками нужной мощности. Для этого нужно знать площадь комнаты, которую вы хотите обогревать. Например – 15 метров. Теперь нужно посчитать максимально допустимую мощность из расчета 100 Ватт на метр. Так как у нас их 15, то мощность будет 15*100=1500 Ватт (считать нужно именно в них, несмотря на то, что в паспортах электроприборов она указана в кВт).

Если напряжение постоянно (220 Вольт), то можно посчитать нужное сопротивление. Для этого выведем сопротивление из формулы, которая была дана выше: R=U*U/N. Подставляя в формулу расчетную мощность и напряжение, получим: R= 220*220/1500=32 Ома (приблизительно).

В примере выше у нас было 24 Ома. Значит, сопротивление нужно повысить. Для этого нужно уменьшить ширину закопченной полосы на стекле. Это выходит из формулы R=l*p/S. Где l – длина токопроводящего слоя (постоянная величина, потому что стекло резать мы не будем), р – удельное сопротивление (постоянное), S – площадь поперечного сечения токопроводящего слоя, которая зависит от его ширины. Чем шире слой – тем меньше сопротивление, чем уже – тем оно больше.

Обогреватель из галогеновой лампы

Простейшая печка собирается на основе всего одной галогеновой лампы мощностью 1квт.

Для этого вам понадобятся три вещи:

герметичная металлическая емкость или бочка из оцинковки, бидон и т.п.

кирпич

галогенка мощностью 1000Вт

Помещаете эту лампу внутри емкости на кирпич и закрываете, если можно так выразиться ”поддувало”.

Температура нагрева поверхности стенок при размерах емкости 400*400*600мм, будет доходить до 80 градусов. Максимальная температура теплых полов и то не превышает 30С.

Восемьдесят — это безусловно многовато, поэтому лучше взять одну галогенку на 500Вт или включить две последовательно по 1квт. Нагрев стенок печки при этом будет оптимальным – 60 градусов.

Для фиксации лампы, используйте специальный керамический патрон-держатель.

Именно керамический. Кирпич на котором лежит этот ”зверь”, разогревается до 300 градусов!

Как понимаете, провода для подключения, должны быть термические.

Если открыть ”поддувало” такого обогревателя, то картинка изнутри будет напоминать миниатюрный ядерный реактор, с одним единственным топливным элементом – галогенкой лежащей на кирпиче.

Причем из-за небольшой мощности, подключается это все через обычную розетку с вилкой. Вы будете в шоке, сколько тепла способна излучать такая конструкция.

На ней кстати, очень удобно сушить одежду и обувь.

Вот только есть одно большое НО. Это срок жизни такой лампочки в замкнутом пространстве без нормальных условий охлаждения. Смею уверить, что он вас сильно разочарует.

Обогреватель из лампочки накаливания своими руками

Для изготовления самого простого обогревателя для дома на основе обычных ламп накаливания, нужно уметь подсоединить провода к патронам, и вкрутить в них лампы.

Простым вариантом обогревателя является обогреватель из лампочки накаливания

Элементы для сборки:

• Деревянная доска;
• Два деревянных бруска;
• Пустые банки металлические;
• Патроны;
• Лампы;
• Силовой провод.

В первую очередь, необходимо подготовить поверхность для крепления патронов. Для этого, в доске размером 50 х 5 см, используя шуруповерт и перо необходимого диаметра, проделываем отверстия. Патроны должны плотно держаться.

Далее, соединяем патроны между собой (последовательно). К первому патрону подключаем питающий провод. После подключения, патроны можно собрать.

Затем, для обеспечения свободного пространства под данной конструкцией, к доске с патронами, по краям прикручиваем деревянные бруски, которые послужат и для обеспечения устойчивости.

Далее, следует заняться так называемыми радиаторами для данного нагревателя. В качестве радиаторов выступают старые банки, в которых до этого хранился кофе. Внутренний диаметр банок, должен быть немного больше диаметра ламп. За счет небольшого расстояния, необходимо добиться нагрева металлической поверхности банок.

Так как, с одной стороны банка закрывается крышкой, необходимо избавиться только от металлического дна. Это можно сделать любыми подручными инструментами. Далее банка устанавливается на доску, внутри нее, размещается лампа накаливания.

После сборки конструкции, и установки ее в соответствующем месте, данное устройство включается в сеть. Для удобства использования, питающий провод можно оснастить выключателем. Готово!

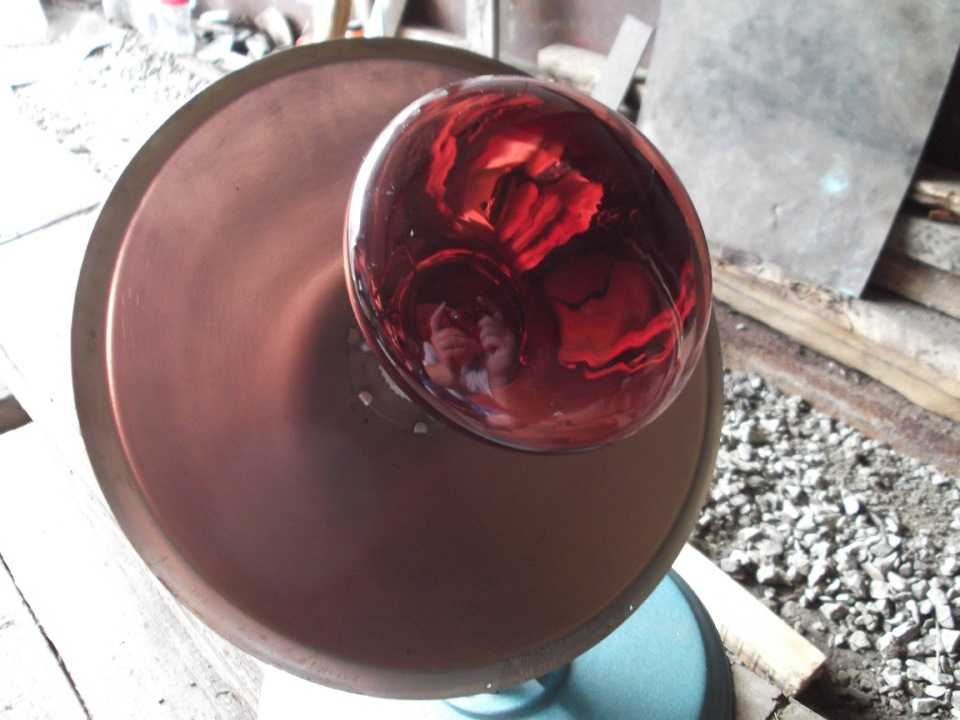

Стоит отметить, что на основе ламп, только инфракрасных, возможно устройство отличного нагревателя для гаража.

Инфракрасный обогреватель своими руками — варианты и способы изготовления

Самодельный ИК обогреватель

Постоянный рост цен на газ, который используется для отопления частых домов, в холодное время года вынуждает нас искать равнозначную альтернативу по качеству тепла, но более дешевую по эксплуатационным расходам.

Что только не было изобретено за последние годы русскими народными мастерами – самоделкиными.

Наиболее часто, в целях сделать все, что бы платить меньше, они находят применение в своих конструкциях инфракрасным лучам.

Так в настоящее время скопилось большое количество информации о том, как сконструировать самостоятельно обогреватель, который бы функционировал на инфракрасном излучении.

Сколько света и тепла дает лампочка

Поэтому рассмотрим еще одну более рабочую и долговечную конструкцию, собранную на основе простых ламп накаливания.

Обычная лампочка с нитью накала, это самый доступный источник не только света, но и тепла. Из всего ее спектра излучения мы видим только малую часть.

Все остальное прячется от нас в инфракрасной области.

Как эффективный источник света с ее КПД в 3%, лампочка никуда не годится.

А вот если ее рассматривать с точки зрения тепла, то тут КПД уже приближается к 100%.

Как поднять КПД по свету? Например, можно повысить напряжение.

Однако одновременно с этим, резко упадет ее срок жизни. Она у вас проживет буквально несколько часов.

А вот если проделать все наоборот, то есть понизить U=220В в два раза, это резко снизит светоотдачу в пять раз. Но при этом почти вся полезная энергия будет уходить в ИК спектр.

Он конечно не увеличится, и общий его уровень упадет от первоначальных значений. Однако уровень видимого спектра упадет еще больше. Тут весь смысл и заключается в том, чтобы ваша сборка в первую очередь грела, а не светила.

Самый главный и жирный плюс от этого — увеличение срока жизни лампы почти до 1млн. часов (более ста лет).

То есть, один раз купили, и можете пользоваться до конца своей жизни! Каким же образом без всяких регулирующих аппаратов, наподобие ЛАТР, в домашних условиях снизить напряжение?

Советы по уходу и эксплуатации

Напоследок хотелось бы дать вам, дорогие читатели, несколько рекомендаций по уходу за электрообогревателями, о которых шла речь в этом материале

Приборы очень важно время от времени очищать от пыли, потому что она уменьшает теплоотдачу и увеличивает потребление электричества. ИК-обогреватель и масляный радиатор можно периодически протирать с помощью влажной тряпочки

Уход за тепловентилятором несколько сложнее — его придется разбирать и продувать пылесосом или компрессором.

Важно: пылесосить тепловентилятор в обыкновенном режиме нельзя — провода затянет внутрь, и они повредятся. Прибор необходимо продуть изнутри

Некоторые современные модели пылесосов оснащены такой функцией.

Не забывайте осматривать проводку и изоляцию, проверяя ее целостность. Помните, что оголенные провода могут спровоцировать удар током и возгорание.

Как видим, собрать и подключить электрообогреватели своими руками не так уж сложно. Безусловно, работа с проводкой требует от мастера определенного опыта,  а также не терпит спешки и халатности. Однако игра стоит свеч — уделив время сборке самодельного обогревателя, вы получите эффективный и экономичный прибор, созданный из подручных средств. При правильной и бережной эксплуатации самостоятельно собранный электрообогреватель будет работать без сбоев и сможет дарить вам тепло долгие годы.

Какой обогреватель лучше: галогеновый или кварцевый

Чтобы выбрать, какой отопительный прибор лучше, необходимо рассмотреть основные характеристики. Принцип действия кварцевого варианта заключается в нагревании теплопроводящей спирали из нихрома (сплав никеля и хрома). В монолитную плиту размером 64*34*2,5 см впаяна армирующая сетка и спираль. Нихром напрямую не взаимодействует с воздухом, поэтому не сжигает его. Также он не окисляется, что продлевает срок эксплуатации устройства.

Дизайн кварцевого прибора способен вписаться в любой интерьер помещения

Мощность прибора 400 Вт, это разогревает монолитную поверхность до 95 0С. Встроенный терморегулятор позволяет снизить температуру нагрева. На поверхности обогревателя можно без опасения сушить вещи. Это не приведет к пожару.

Поверхность монолитной плиты различается по цвету и фактуре в зависимости от модели. Это помогает максимально точно подобрать устройство для комнаты в цветовых решениях ее интерьера.

Мощность плиты позволяет прогреть помещение объемом 10-18 м3. Чтобы обогреть комнату площадью 15 м2, потребуются 3 подобных устройства. Поэтому кварцевые обогреватели применяют как дополнительный источник отопления.

Разогрев происходит за 20 минут, остывание за 40-60 минут. Длительная теплоотдача позволяет относить прибор к экономичному.

Галогеновые обогреватели снабжены лампами. В кварцевой колбе заключен инертный газ в количестве, безвредном для человека. Вакуум в ней разрушителен для металла, поэтому стенки делают из стекла.

Галогеновые обогреватели очень быстро и равномерно нагревают комнату

Ионы вольфрама, находящиеся на спирали, при нагревании покидают спираль, а при воздействии инертного газа возвращаются обратно, не оседая на стенках колбы. Галогеновый прибор нагревается за 2-5 минут. Этот тип отопительного устройства относят к вспомогательному. Специалисты не рекомендуют его длительное применение.

На рыбалке

Керамический газовый инфракрасный обогреватель переносного типа стоит дорого, вдобавок рыбаки таскают скарб на себе. Для переноски традиционно используется железный ящик, который либо катят на санях, либо водружают на спину. Кому хочется тащить газовый баллон на 27 литров в придачу к 1,5-килограммовому обогревателю.

Отдельные энтузиасты предлагают изготовить обогреватель для палатки своими руками из газовой горелки для приготовления пищи. Размер вместе с емкостью немногим превышает флакон из-под Дихлофоса. Естественно, маленький прибор возьмете с собой на рыбалку.

Автор изобретения предлагает воспользоваться ситечком, небольшим куском сетчатой нержавейки, стальными пластинами для крепежа. Идея состоит в принципе работы светлых газовых инфракрасных обогревателей. Газ горит, греет сетку, та излучает в стороны тепло. Автор показывает, что указанная конструкция намного эффективнее, чем магазинная горелка для приготовления пищи, когда дело касается обогрева.

Для факела собирается насадка цилиндрическая. Боковина выгибается из отрезка сетчатой нержавейки, донышко и крыша изготавливаются из стали. Каждая круглая пластинка снабжается четырьмя захватами по краям. В результате из листа вырезается не круг, а скорее, шестеренка с зубцами.

В сборе конструкция напоминает автомобильный фильтр по форме. В дне прорезается отверстие под огонь горелки, кверху тормашками на загнутые зубцы одевается ситечко для чая. Не исключается, что аналогичное ситечко прикрепим к крыше для увеличения излучающей поверхности, но автор, создавая собственный газовый обогреватель, делать этого не стал.

Как прикрепить созданный «фильтр» к горелке, каждый решит самостоятельно. Пора заняться устранением замерзания газа в баллоне:

1. Толстая медная проволока обернутая вокруг нагреваемой сетки и газовой емкости помогает слабо. Может, дело пойдёт лучше, если утеплить сверху носком или пожаробезопасным ПЕНОФОЛОМ.
2. Автор предложил вместо проволоки использовать медную шину. Теплопроводность, понятное дело, много выше, чем единственной жилы, дело пошло на лад. Шина – отрез полосовой меди. Одним концом крепится к раскаленной сетке, другим к баллону.

Рекомендуется обернуть самодельный обогреватель ПЕНОФОЛОМ для сохранения тепла. Чтобы баллон не падал, в магазине присмотрите специальную подставку.

Автор замечает, что горелки встречают с горизонтальным расположением баллона. В этом случае самодельный обогреватель не падает, оберните шерстяным носком, чтобы газ не застывал на морозе.

Очевидно, что к устройству необходимо запастись дополнительным баллоном. На случай, если первого не хватит. Не помешает конструкция и тем, кто передвигается на машине.

Обогреватель на основе слоистого пластика

Для сборки самодельного инфракрасного камина понадобятся:

• Слоистый бумажный пластик – 2 штуки площадью по 1 квадратному метру;
• Боксидка;
• Графит (можно купить порошок или достать из старых батареек, из карандаша – но придется истолочь его);
• Медные пластинки;
• Древесина;
• Штепсель со шнуром.

Если все есть, приступайте к сборке:

1. Смешайте графитовый порошок с боксидкой, чтобы получилась густая масса, обладающая высоким сопротивлением;
2. Положите пластиковый лист шероховатой поверхностью к столу;
3. Нанесите на пластик боксидку, смешанную с графитом, мазками в форме зигзага;
4. Точно также подготовьте второй лист пластика;
5. Склейте оба пластиковых листа, плотно прижимая их друг к другу;
6. На противоположных сторонах пластин укрепите медные пластинки, которые будут играть роль клемм;
7. Соорудите рамку из дерева, в которую нужно будет вставить полученную конструкцию;
8. Позвольте будущему обогревателю высохнуть;
9. Замерьте сопротивление проводника и посчитайте мощность.

Придется несколько раз разобрать и снова собрать конструкция до того, как опытным путем вы добьетесь нужной мощности. Только после этого можно соединить устройство со штепселем и подключить его в сеть для эксплуатации.

Подключение нагревательного элемента: пайка, изоляция

Для подключения питающего провода к нагревательному элементу потребуется паяльник, припой и флюс. Сначала необходимо прожечь в районе медной шины отверстие в плёнке, которая её защищает как с одной, так и с другой стороны. Делать это нужно как можно ближе к нижнему краю, чтобы провод не болтался на весу. В местах, где плёнка с шин удалена, необходимо нанести немного флюса, а после – тонкий слой припоя. Концы проводов нужно облудить, а после припаять их к шинам – один к правой, другой к левой. Для тех, кто хотя бы единожды держал в руках паяльник, эта работа труда не составит.

Провода необходимо припаять к медным шинам нагревательного элемента

Изоляция получившихся контактов и иных токоведущих частей

Чтобы получившиеся соединения были безопасными, их следует заизолировать. Наилучшим вариантом здесь будет использование формованной сырой резины. При этом, снимать верхний защитный слой с неё не нужно.

Отрезав подходящие по размеру куски, необходимо плотно прижать их к соединению, полностью закрыв контакт. Сырая резина прекрасно прилипает, а потому следует быть аккуратным. Отклеить её назад уже не удастся, только вместе с обрывком медной контактной шины.

Соединения изолируются при помощи отрезка сырой резины

Подобным образом необходимо закрыть и концы шин там, где плёнка была отрезана при укладке тёплого пола. Дело в том, что в этих местах также остаётся оголённый токоведущий контакт, а значит, существует опасность поражения электрическим током. А это чревато не только травмами, но и летальным исходом.

Аналогично паяным контактам изолируются и места отреза, где шина оголена

Сборка самодельного инфракрасного обогревателя

Исходя из всего этого и нужно собирать наш обогреватель из лампочек. Переходим к практике.

Если ваша рабочая зона, которую требуется обогреть составляет 3-4м2, значит собирайте обогреватель мощностью 300Вт.

Для этого потребуется 6 ламп мощностью 150Вт. То есть, три последовательные пары, которые будут давать по 100Вт каждая.

Собираются они на раме из металлического или алюминиевого уголка.

Источники света и тепла в рамке нужно расположить по нижеприведенной схеме.

При этом расстояние между соседними лампочками подбирайте такое, чтобы можно без проблем заменить сгоревший экземпляр на новый. Даже через сто лет.

Зазора между колбами в 1см для этого будет достаточно. Части рамы между собой соединяете болтами или заклепками.

Далее внутри нее потребуется закрепить две алюминиевые полоски, на которые будет садиться рефлектор или отражатель. Данные полоски придадут жесткость всей конструкции.

Теперь самое главное грамотно сделать отражатель. Привычная форма в виде параболы не шибко эффективна.

Гораздо лучше со своими обязанностями справляются модели в виде бипараболы. Здесь вся разница в отражении лучей, которые во втором случае большей частью не отскакивают обратно в лампу, а выходят наружу.

В качестве материала для изготовления, идеально подойдут алюминиевые банки. Отрезаете у банки дно и макушку.

А стенки разворачиваете и посередине загибаете. При этом с одного края оставляете запас в 1см на еще один изгиб. Вам ведь как-то нужно соединять половинки от двух банок вместе.

1 of 2

Скрепляете их между собой заклепками. Чтобы не порвать тонкий алюминий в этом процессе, предварительно оденьте с обеих сторон шайбы.

В итоге у вас должен получится цельный отражатель из 4-х банок.

Далее накладываете рефлектор на раму и тоже ставите заклепки. Сначала по центру сбоку, а затем по краям.

Ну и про две полоски посередине рамы не забывайте.

Теперь нужно вставить в эту конструкцию сами лампочки. При этом не допускайте того, чтобы они касались рефлектора. От него должен быть минимальный отступ в 1,5-2см.

Здесь опять на выручку придет алюминий. А именно — тонкие полоски длиной в девять сантиметров.

Не ошибитесь при разметке мест крепежа патрона к полосе, иначе вы не сможете провода питания завести во внутрь.

Крепите полосы к раме и устанавливаете на них патроны.

После этого можно вкручивать сами лампочки.

Все что осталось — это подключить провода.

Вариант №2: самодельная термопленка

Из нихрома получаются хорошие термоэлементы, но что делать, если этого материала под рукой не нашлось? Оказывается, его может заменить обычная сажа.

Она также является проводником с высоким сопротивлением, но при этом обладает важной особенностью: значительная часть тепловой энергии выделяется нагретым материалом в виде инфракрасного излучения. Это значит, что обогреватели с углеродным элементом греют не только воздух, но и непосредственно пользователя, находящегося в зоне действия ИК-излучения

Такое свойство позволило создавать на основе углеродистых излучателей тонкие пленочные обогреватели

Это значит, что обогреватели с углеродным элементом греют не только воздух, но и непосредственно пользователя, находящегося в зоне действия ИК-излучения. Такое свойство позволило создавать на основе углеродистых излучателей тонкие пленочные обогреватели.

Прибор будет состоять из таких компонентов:

• два прямоугольных куска стекла размером примерно 30х70 мм;
• алюминиевая фольга;
• 2-жильный провод с вилкой.

Понадобятся, также, кое-какие инструменты, материалы и изделия:

• паяльник;
• мультиметр;
• свеча;
• герметик или клей;
• ватная палочка.

Обогреватель изготавливается в несколько этапов:

1. Стекла нужно вымыть, обработать обезжиривателем и высушить.
2. Зажигаем свечу и начинаем двигать над ней один из стеклянных прямоугольников, в результате чего он покроется сажей. Чем больше будет копоти, тем меньшим окажется ее электрическое сопротивление.

Операцию нужно периодически прерывать, чтобы стекло могло остыть.

Теперь из алюминиевой фольги нужно вырезать две детали в форме продолговатых прямоугольников, длина которых будет соответствовать ширине полоски сажи.

Они будут выполнять функцию клемм для подключения проводов.

На данном этапе нужно замерять сопротивление углеродистого покрытия. Кладем на него с двух сторон алюминиевые контакты и прижимаем их вторым стеклом.

Теперь можно воспользоваться мультиметром, приложив его щупы к выступающим фрагментам алюминиевой фольги. Нас устроит сопротивление в 120 Ом, тогда мощность прибора составит 1,2 Вт. Если прибор показывает другое значение, нужно убрать (для увеличения сопротивления) или добавить (для уменьшения) немного сажи.

1. Как только удастся достичь нужного сопротивления, при помощи ватной палочки очищаем края стекла от сажи на ширину примерно в 5 мм.
2. Зачищенные края прокопченной стекляшки смазываем клеем, затем снова укладываем контакты из фольги (их теперь нужно укоротить на 10 мм) и приклеиваем сверху вторую стеклянную заготовку. Дело сделано, теперь обогреватель можно подсоединять к 12-вольтовому источнику.

Вместо сажи можно использовать смесь графита и эпоксидного клея. Тогда в качестве основы вместо стекла можно применить слоистый бумажный пластик.

Пошаговые схемы сборки

Выбору экономичного и эффективного варианта уделяют достаточно времени, чтобы потом не пришлось разочароваться. Сама сборка электрообогревателя своими руками не столь сложна, чтобы с ней не мог справиться начинающий мастер. Принцип сборки почти всех конструкций похож, поэтому, освоив изготовление одного прибора, легко перейти на другой.

Масляная батарея

Большой популярностью пользуются масляные обогреватели. Принцип действия их очень простой: масло, находящееся внутри труб, нагревается вставленным внутрь тэном. Такой прибор очень прост в изготовлении, имеет хорошие показатели КПД и безопасности.

Сделать собственноручно масляный обогреватель несложно, нужно лишь следовать инструкции

1. Берут нагревательный ТЭН (мощность — 1 кВт) и электропровод с вилкой для розетки. Некоторые умельцы устанавливают тепловое реле для автоматического управления. Его тоже приобретают в магазине.
2. Готовят корпус. Для этого сгодится старая батарея водоотопления или радиатор автомобиля. Можно сварить корпус аппарата из труб самостоятельно, если есть навыки сварщика.
3. Делают два отверстия в корпусе: внизу — для вставки ТЭНа, вверху — для заливки масла и его замены.
4. Вставляют ТЭН в нижнюю часть корпуса и хорошо герметизируют место крепления.
5. Заливают масло из расчёта 85% от внутреннего объёма корпуса.
6. Подсоединяют приборы контроля и автоматики, хорошо изолируют электросоединения.

Инфракрасный обогреватель своими руками;

Мини-обогреватель для гаража

Иногда требуется очень компактный обогреватель для определённых целей. В таких ситуациях может выручить мини-тепловентилятор, сделанный из обычной консервной банки.

Чтобы его изготовить, делают следующие шаги:

1. Готовят большую жестяную банку из-под кофе или других продуктов, вентилятор от компьютера, трансформатор на 12 Вт, проволоку из нихрома сечением 1 мм, диодный выпрямитель.
2. Из текстолита вырезают рамку по диаметру банки и проделывают в ней два маленьких отверстия для натяжения спирали накаливания.
3. Вставляют в отверстия концы нихромовой спирали и припаивают их к зачищенным электропроводкам. Для вариативности режимов и надёжности подсоединяют несколько спиралей параллельно и устанавливают регулятор мощности.
4. Собирают электрооснастку обогревателя. Хорошо пропаивают и изолируют все соединения.
5. Монтируют вентилятор внутрь банки болтами и кронштейном.
6. Хорошо закрепляют электропровода, чтобы они не перегревались и не попадали в полости вентилятора при перемещениях обогревателя.
7. Для доступа воздуха просверливают около 30 отверстий в дне банки.
8. Для безопасности спереди надевают металлическую решётку или крышку с отверстиями.
9. Для устойчивости делают из толстой проволоки специальную подставку.
10. Включают в сеть и проверяют устройство.

Инфракрасная панель для обогрева

В последнее время всё большей популярностью пользуются инфракрасные керамические обогреватели. Своими руками такое устройство сделать намного сложнее, если не покупать готовые термопанели, но вполне возможно.

Сделать подобный современный инфракрасный обогреватель можно в домашних условиях

Для этого делают следующее:

1. Готовят материалы: мелкий графитный порошок, эпоксидный клей, 2 металлопластиковые или керамические пластины по 1 м², 2 медные клеммы, деревянные заготовки для рамки, электропровода и выключатель, может быть регулятор мощности при более сложном варианте.
2. Расчерчивают на обеих пластинах зеркально схему расположения спиралей на внутренней стороне. Расстояние от края около 20 мм, между витками и клемами — не менее 10 мм.
3. Графит перемешивают с эпоксидной смолой 1 к 2.
4. Кладут на стол плиты со схемой, гладкой стороной вниз.
5. Наносят тонким слоем смесь графита и клея по схеме.
6. Один из листов кладут сверху на второй лист, гладкой стороной к себе. Крепко прижимают их друг к другу.
7. Вставляют клемы в обозначенных заранее местах вывода.
8. Дают просохнуть.
9. Присоединяют электрические провода и проверяют работоспособность.
10. Делают деревянную рамку для устойчивости.
11. Оснащают устройство терморегулятором.

Самодельный обогреватель своими руками;

Эффективный инфракрасный излучатель

Любой инфракрасный излучатель, который используется для обогрева помещения, отличается эффективностью и высоким КПД. Все это достигнуто, благодаря уникальному принципу работы. Волны в инфракрасном спектре не взаимодействуют с воздухом, а повышают температуру поверхности предметов в комнате.

Те, впоследствии, передают тепловую энергию воздуху. Таким образом, максимум лучистой энергии переходит в тепловую. Именно по причине высокого КПД и эффективности, а еще из-за низкой стоимости конструкционных элементов, инфракрасные обогреватели все чаще изготавливаются самостоятельно обычными людьми.

ИК-излучатель на основе графитовой пыли. Самодельные обогреватели для комнаты,

работающие в инфракрасном спектре, могут изготавливаться из следующих элементов:

• измельченный до пыли графит;
• эпоксидный клей;
• два одинаковых по размеру куска прозрачного пластика или стекла;
• провод с вилкой;
• медные клеммы;
• терморегулятор (по желанию);
• деревянная рама, соизмеримая с кусками пластика;
• кисточка.

Для начала подготавливают рабочую поверхность. Для этого берется два куска стекла одинакового размера, например 1 м на 1 м. Материал очищается от загрязнений: остаток краски, жирных следов от рук. Здесь придется кстати спирт. После высыхания поверхности переходят к приготовлению нагревательного элемента.

Нагревательным элементом здесь выступает графитовая пыль. Она является проводником электрического тока с большим сопротивлением. При подключении к электросети графитовая пыль начнет разогреваться. Набрав достаточную температуру, она начнет излучать инфракрасные волны и мы получаем ИК обогреватель своими руками для дома. Но для начала наш проводник нужно закрепить на рабочей поверхности. Для этого нужно карбоновую пудру смешать с клеящим составом до образования однородной массы.

Самодельный обогреватель для комнаты.

На поверхность ранее очищенных стекол при помощи кисти делаем дорожки из смеси графита и эпоксидки. Это делают зигзагообразно. Петли каждого зигзага не должны доходить до края стекла на 5 см, тогда как оканчиваться и начинаться полоса из графита должна по одну сторону. При этом делать отступы от края стекла не нужно. В эти места будут крепиться клеммы для подключения электричества.

Накладываем стекла друг на друга теми сторонами, на которые нанесен графит, и скрепляем их при помощи клея. Для большей надежности полученную заготовку помещаем в деревянную оправу. К местам выхода графитового проводника по разным сторонам стекла крепятся медные клеммы и провод для включения прибора в электросеть. Далее самодельные обогреватели для комнаты нужно просушить в течение 1 суток. Можно в цепочку подключить термостат. Это упростить эксплуатацию оборудования.

В чем преимущества полученного прибора? Он изготавливается из подручных средств, а следовательно, отличается низкой себестоимостью. Он разогревается не выше 60°C, а потому о его поверхность нельзя ожечься. Стеклянную поверхность можно декорировать на свое усмотрение пленкой с разнообразными рисунками, что не нарушит целостности композиции интерьера. Хотите изготовить газовые самодельные обогреватели для дома? Видео поможет решить данную проблему.

Пленочный ИК отопительный прибор. Для полноценного обогрева комнаты средних размеров рекомендуется использовать готовые пленочные материалы, способные излучать ИК-волны. Они с избытком присутствуют на современном рынке.

Необходимые конструкционные элементы:

ИК-пленка 500 мм на 1250 мм (два листа);

Самодельный пленочным обогреватель для квартиры.

Подготовка поверхности стены под самодельный обогреватель для квартиры начинается с крепежа теплоизоляции. Ее толщина должна приравниваться минимум 5 см. Для этого снимается защитная пленка с самоклеящегося слоя и полистирол крепится к поверхности фольгой вверх. При этом материал нужно плотно прижимать к стене. Через час после окончания работ можно приступать к следующему этапу.

Листы ИК-пленки соединяются между собой последовательно. На обратную сторону материала наносится клей при помощи шпателя. Все это крепится на ранее монтированный полистирол. Для надежной фиксации обогревателя потребуется 2 часа. Далее к пленке крепится шнур с вилкой и термостат. Завершающим этапом является декорирование. Для этого подготовленную ткань крепят поверх пленки при помощи декоративных уголков.

Точный расход газа на отопление коттеджа можно определить, исходя из расчетов, указанны здесь.
