Внезапный скачок напряжения в сети часто приводит к выходу из строя дорогостоящего блока питания или материнской платы. Современная электроника крайне чувствительна к качеству питания. Правильная защита техники от скачков напряжения позволяет избежать дорогого ремонта и потери данных. Разнообразие устройств на рынке делает выбор сложным для обычного пользователя. В этом руководстве я разберу все актуальные варианты защиты.
Защитные устройства решают задачу сохранения работоспособности приборов при перепадах вольтажа. Больше всего риску подвержены жители частного сектора и старого фонда с изношенной электропроводкой. При резком скачке амплитуды тока происходит пробой изоляции или сгорание конденсаторов в блоках питания. Я видел, как обычный холодильник выходил из строя из-за отсутствия реле в щитке. Без надлежащей защиты техника подвергается риску перегрева и короткого замыкания, что в худшем случае приводит к пожару.
Рынок предлагает несколько типов устройств, которые различаются по принципу работы и эффективности. Сетевые фильтры подавляют кратковременные импульсы, реле напряжения просто отключают питание при выходе вольтажа за границы нормы, а стабилизаторы корректируют напряжение до стандартных 220В. ИБП (бесперебойники) объединяют функции защиты и резервного питания.
Виды устройств защиты и их основные отличия:
| Тип устройства | Принцип работы | Основные особенности | Эффективность |
|---|---|---|---|

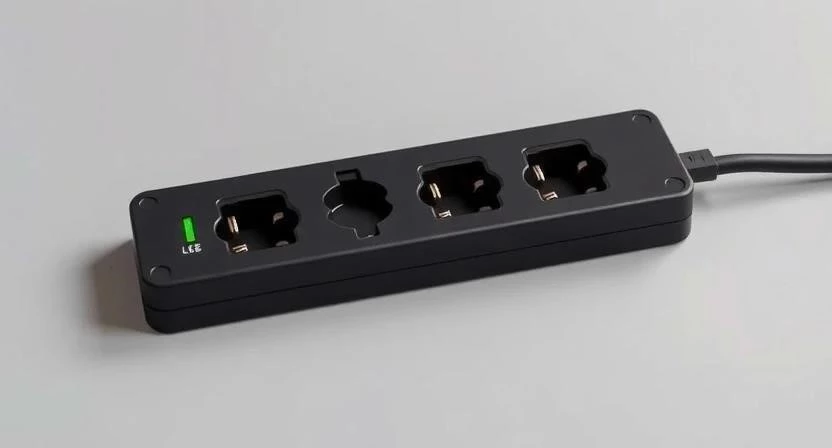

| Сетевой фильтр | Подавление импульсов через варистор | Самый простой и дешевый вариант | Низкая |
| Реле напряжения | Отсечка питания при перенапряжении | Защищает от «отгорания нуля» | Средняя |
| Релейный стабилизатор | Ступенчатая коррекция вольтажа | Быстрое срабатывание, слышны щелчки | Средняя |
| Сервоприводный стаб. | Механический сдвиг щетки по обмотке | Высокая точность, медленный отклик | Средняя |

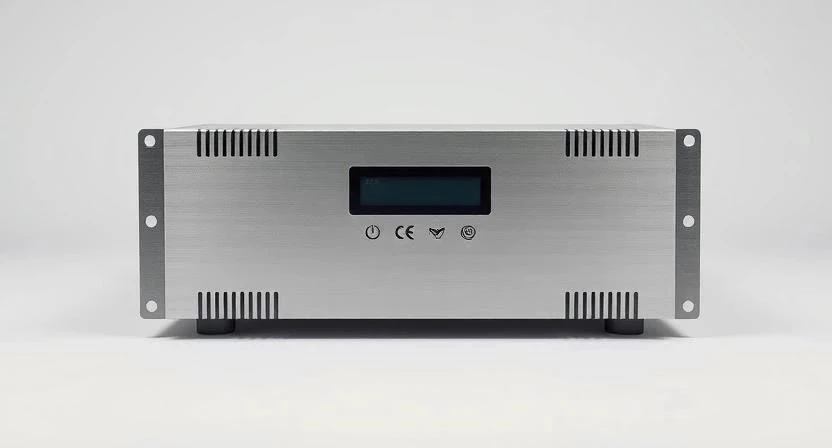

| Инверторный стаб. | Электронный синтез синусоиды | Идеальный ток, мгновенная реакция | Высокая |
При выборе устройства важно понимать технические параметры. Мощность указывается в Ваттах (Вт) или Вольт-Амперах (ВА). Ватт — это активная мощность, которую потребляет прибор, а ВА — полная мощность. Разница между ними определяется коэффициентом мощности. Диапазон входного напряжения определяет, при каких значениях устройство будет работать. Точность стабилизации показывает, насколько выходной вольтаж будет близок к идеальным 220В. Время срабатывания критично для электроники: чем меньше миллисекунд, тем выше шанс спасти процессор.
Влияние технических параметров на работу:
| Параметр | Значение | Влияние на технику |
|---|---|---|
| Мощность (Вт) | 500 — 10 000 | Определяет количество подключаемых приборов |
| Время отклика | 1 — 20 мс | Скорость спасения при резком скачке |
| Порог срабатывания | 240 — 260 В | Точка, при которой питание полностью отсекается |
| Точность | 1% — 10% | Стабильность работы чувствительных плат |
| Диапазон | 140 — 260 В | Границы, внутри которых работает устройство |
Чтобы правильно рассчитать мощность, я рекомендую следовать этому алгоритму:
- Сложить номинальную мощность всех приборов, которые будут работать одновременно.
- Учесть пусковые токи для техники с компрессорами (холодильники, кондиционеры) — они в 3-5 раз выше номинала.
- Добавить запас мощности 20-30% для исключения перегрузки.
- Проверить сечение питающего кабеля, чтобы он выдержал расчетный ток.
- Определить пиковую нагрузку в часы максимального использования.
- Сравнить значения ВА и Вт, чтобы не переплатить за лишнюю мощность.
- Выбрать модель с запасом по диапазону входного напряжения.
Современные устройства оснащены дополнительными опциями, которые упрощают эксплуатацию. Индикация состояния позволяет сразу понять, есть ли проблема в сети. Защита от короткого замыкания предотвращает возгорание проводки. Особенно важна задержка включения для компрессорной техники: она не дает холодильнику включиться мгновенно после скачка, что бережет мотор от поломки.
Полезные дополнительные функции:
- Светодиодная индикация режима работы.
- Встроенная защита от короткого замыкания.
- Таймер задержки включения (от 30 до 300 секунд).
- Интегрированные USB-порты для зарядки гаджетов.
- Настенный форм-фактор для экономии места.
- Напольный корпус с вентиляцией для мощных систем.
- Цифровой дисплей с отображением текущего вольтажа.
- Звуковой сигнал при критической перегрузке.
Выбор зависит от конкретных задач. Для одного мощного ПК я советую использовать ИБП, так как он дает время сохранить данные при полном отключении света. Для защиты кухни с холодильником и СВЧ оптимально подойдет реле напряжения или релейный стабилизатор. Полная защита квартиры реализуется установкой реле в распределительный щиток. Дорогое аудио-видео оборудование требует инверторного стабилизатора, который выдает чистую синусоиду без помех.
Я установил реле напряжения ZUBR в электрощиток своего загородного дома. Это спасло мой холодильник Samsung, когда в сети произошел скачок до 300В. Устройство мгновенно отключило питание, и я просто дождался стабилизации сети, не потратив ни рубля на ремонт.
Стоимость защиты варьируется от назначения устройства. Бюджетные фильтры стоят дешево, но защищают только от импульсов. Средний сегмент занимают реле и простые стабилизаторы. Премиум-решения — это инверторные системы и Online-ИБП, которые обеспечивают полную изоляцию от помех сети.
Соотношение цены и возможностей:
| Категория | Пример устройства | Цена (руб.) | Возможности |
|---|---|---|---|
| Эконом | Сетевой фильтр | 500 — 3 000 | Базовая защита от импульсов |
| Стандарт | Реле напряжения | 3 000 — 8 000 | Отсечка при перенапряжении |
| Средний | Релейный стабилизатор | 6 000 — 18 000 | Поддержание вольтажа ступенями |
| Премиум | Инверторный стаб. | 20 000 — 60 000 | Идеальный ток, высокая точность |
| Топ | Online ИБП | 35 000 — 120 000 | Полное отсутствие перерывов в питании |
Среди производителей выделяются бренды APC, ZUBR, Rizer и Ippon. Эти компании имеют развитую сеть сервисных центров и предоставляют реальную гарантию от 2 до 5 лет. При выборе бренда я рекомендую смотреть на доступность запчастей и наличие официальных дилеров в вашем регионе.
Приобретать защиту лучше в крупных сетях, таких как DNS, Ситилинк или через проверенных продавцов на Ozon. При покупке проверяйте наличие заводской пломбы и сертификата соответствия. Остерегайтесь слишком дешевых предложений от неизвестных брендов — такие устройства часто оказываются обычными удлинителями с надписью «фильтр».
Часто пользователи совершают ошибки, которые сводят защиту на нет. Самая частая — покупка дешевого фильтра там, где нужен стабилизатор. Также опасно занижать расчетную мощность, что ведет к перегреву устройства.
Распространенные ошибки при выборе:
- Использование дешевых китайских удлинителей вместо полноценных фильтров.
- Установка стабилизатора в цепочку с другим стабилизатором (создает конфликты в работе).
- Отказ от заземления, без которого многие фильтры не работают.
- Покупка устройства с запасом мощности менее 20%.
- Игнорирование пусковых токов компрессорного оборудования.
Однажды я решил сэкономить и соединил два дешевых стабилизатора последовательно, надеясь усилить эффект. В итоге получил перегрев первого устройства и срабатывание защиты по перегрузке. Теперь я знаю, что так делать категорически нельзя.
Для разных сценариев я подобрал оптимальные решения:
| Задача | Рекомендуемый тип/модель | Цена (руб.) | Вердикт |
|---|---|---|---|
| Для ПК и сервера | ИБП APC Back-UPS | 9 000 — 15 000 | Оптимально для данных |
| Для кухни | Реле ZUBR | 4 000 — 7 000 | Надежная отсечка |
| Для всего дома | Инвертор Rizer | 25 000 — 50 000 | Максимальный комфорт |
| Для ТВ и приставки | Сетевой фильтр | 1 500 — 4 000 | Бюджетный вариант |
| Для аудиосистем | Инверторный стаб. | 30 000+ | Чистый звук без помех |
Я протестировал инверторный стабилизатор с моей аудиосистемой Hi-Fi. Исчез фоновый шум в колонках, а звук стал чище за счет идеальной синусоиды. Это лучшее вложение в качество звука, которое я делал за последний год.
Ответы на частые вопросы:
- Реле напряжения только отключает ток, а стабилизатор исправляет его значение.
- Да, реле можно и нужно ставить в щиток на весь дом для общей защиты.
- Сетевой фильтр рекомендуется менять раз в 3-5 лет, так как варисторы изнашиваются.
- Защитные устройства практически не влияют на показания счетчика электроэнергии.
- ИБП необходим, если вам нужно корректно завершить работу программы при отключении света.
- Заземление обязательно для эффективной работы большинства сетевых фильтров.
- Ступенчатая стабилизация в релейных моделях может сопровождаться слышными щелчками.
