Ремонт и пайка микрофонов

Микрофон ноутбука поврежден

Если ваш ноутбук падал или подвергался любым другим механическим воздействиям (например, ударам), то именно эти факторы могли вызвать неполадки. Микрофон достаточно чувствителен, поэтому его могут повредить даже незначительные механические воздействия. Соответственно, чем сильнее был удар, тем больше вероятности, что микрофон поврежден. Самостоятельно починить его будет достаточно сложно. В этом случае требуется специализированный ремонт, подразумевающий замену устройства. Доверьте замену профессионалам, чтобы не нанести серьезные повреждения другим устройствам и вывести их из эксплуатации. Помните, что только замена на качественное оригинальное оборудование обеспечит нормальную работу ноутбука.

Электрическая схема наушников

Для успешного ремонта любых проводных наушников необходимо представлять их устройство, электрическую схему и порядок распайки проводов.

На представленной электрической схеме показана распайка проводов наушников к широко распространенным для передачи аудиосигнала разъемам типа Джек (mini-jack) ⌀3,5 мм.

Штекеры mini-jack 3,5 широко используется для передачи аудиосигнала в наушниках и микрофонах, звуковых картах компьютеров и планшетов, сотовых телефонах, звуковых усилителях и аудиоколонках.

До 2012 года распайка выводов разъемов mini-jack 3,5 велась по стандарту OMTP (Open Mobile Terminal Platform). На схеме это джеки типа TS, TRS и TRRS OMTP. С 2012 года принят новый стандарт CTIA (Cellular Telephone Industries Association), по которому в настоящее время распаиваются все аудиосистемы, на схеме это джек TRRS CTIA (на фотографии расположен справа).

Полярность каналов R+ и L+ указывается условно, так как звуковой сигнал представляет собой переменный ток. Но это необходимо для фазировки левого и правого каналов. Для моно системы, по одному проводу передается звуковой сигнал сразу на два наушника, включенных параллельно. Но полярность подключения динамиков нужно тоже соблюдать.

Взаимозаменяемость mini-jack 3,5

При подключении наушников к выходу аудиоустройства следует учесть что, несмотря на одинаковые геометрические размеры mini-jack 3,5 не всегда взаимозаменяемые.

Если подключить стерео наушники с штекером TRS, TRRS OMTP или TRRS CTIA в разъем, предназначенный для моно наушников с штекером TS, то будет работать только один левый наушник.

При включении моно наушников со штекером TS в разъемы TRS, TRRS OMTP или TRRS CTIA будут работать оба телефона без стереоэффекта. В простых наушниках телефоны подключены параллельно

Штекер TRS полностью адаптирован для работы с разъемами TRRS OMTP и TRRS CTIA. А вот при эксплуатации наушников с микрофоном, которые называют гарнитура, могут быть проблемы.

Взаимозаменяемость TRRS OMTP и TRRS CTIA

Если современную гарнитуру с штекером TRRS CTIA подключить к устройству, с установленным разъемом TRRS OMTP, то микрофон работать не будет, а наушники с большими искажениями. Это связано с тем, что контакт микрофонного входа будет подключен к общему проводу, а общий к микрофонному проводу.

При таком подключении ток звукового сигнала сможет протекать только по цепи с вывода L+, через телефоны, включенные последовательно в противофазе и R+. Сигнал общего провода будет поступать на микрофон, но из-за большого его внутреннего сопротивления влиять на звуковоспроизведение не будет.

Если нажать кнопку блокировки микрофона SB, то наушники заработают в штатном режиме. Если в микрофоне нет необходимости, то зафиксировав кнопку блокировки микрофона SB, наушниками можно будет пользоваться без вреда для аппаратуры. Но если требуется микрофон или планируется долгосрочная эксплуатация гарнитуры с устройством, то нужно разобрать гарнитуру и перепаять местами провода GND и Mic.

Аналогичная ситуация будет наблюдаться, если штекер TRRS OMTP вставить в разъем под штекер TRRS CTIA.

Цветовая распайка проводов

В шнуре, отходящем от штекера, уложено несколько проводов разного цвета. В качественных кабелях используется многожильный провод типа мишура, в котором тонкие проволочки переплетены вместе с капроновой или льняной нитью, что повышает механическую прочность провода на растяжение и изгиб.

Международного стандарта на распайку проводов по цветам не существует. Поэтому производители к выводам jack припаивают провода, руководствуясь внутренней документацией.

Но из практики можно сделать вывод, что общий провод GND всеми производителями не окрашивается и имеет цвет меди, покрытой изоляционным лаком.

Конструктивные элементы и распространенные поломки

Не стоит приобретать мебель для дома и офиса, если производитель дает гарантию менее полутора лет. Практика показывает, что такие изделия быстро выходят из строя. Если по истечении гарантийного срока мебель начинает плохо выполнять свои основные функции, нужно в первую очередь выяснить причины неисправности. Они могут быть разными. Самые частые проблемы описаны в таблице ниже. Когда известно, что сломалось, планировать и осуществлять ремонт проще.

Неисправность	Причина проблемы
Сиденье не поднимается или не опускается	Кончик рычага, который давит на кнопку газлифта, прогнулся или сломался
Проблемы с колесиками	Сломана втулка, отсутствует стопорное кольцо
Перекос кресла в ту или иную сторону при сидении	Неплотно затянуты крепления, изношен механизм спинки, погрешности производства
Разболталась спинка, ее трудно зафиксировать в неподвижном положении	Износился перманент-контакт – элемент, соединяющий сиденье с опорой
Кресло стало неустойчивым	Вышел из строя газлифт, нарушен механизм качания

Основные конструктивные элементы изделия: сиденье, спинка и крестовина с роликами. Если хоть одна часть общего механизма выходит из строя, кресло не подлежит эксплуатации до полного устранения неисправности. Для ремонта могут понадобиться дополнительные запчасти взамен сломанных или изношенных деталей. Их можно найти в сервисных центрах или заказать в онлайн-магазине у производителя мебели. Там же можно узнать, как отремонтировать кресло своими руками с минимальными затратами.

Для облегчения самостоятельного ремонта рекомендуется выбирать офисную мебель отечественного производства. Кресла от зарубежных изготовителей отличаются хорошим качеством и долгим сроком службы, но в случае возникновения неисправности достать запчасти очень сложно. Не все мебельные компании Европы имеют официальных представителей в России.

Конструктивные элементы

Страница 4

После установки программы “CAP”, на экране автоматически появится иконка

которую необходимо дважды нажать, чтобы запустить программу.

Примечание: 1. Веб-камера работает без установки драйвера в Windows XP, Vista and Windows 7, но для

работы в Windows 2000 необходима предварительная установка ПО “IM Magician” (прилагается на CD).

2. Для использования дополнительных функций, таких как рамки, дополнительные

эффекты, слежение за лицом, увеличение, фотосъемка и т.п. в Windows XP, Vista, Windows 7, также необходима предварительная установка ПО “IM Magician” (прилагается на CD). У компьютера должен быть высокоскоростной USB 2.0.

Чтобы оптимально настроить микрофон и звуковые устройства на Вашем компьютере, пожалуйста, следуйте изложенным ниже инструкциям.

1) «Пуск» – «Настройка» — «Панель управления» — «Звуки и аудиоустройства».

2) Дважды кликните по иконке «

» в нижнем правом углу экрана и установите уровень

звука на уровне между 4 и 7.

3) Проверьте соединение аудиопорта. 4) Прослушайте воспроизведение любого аудиофайла, чтобы убедиться в качественном звучании..

Как отремонтировать своими руками

При выходе из строя крестовины и перманент-контакта отремонтировать эти детали можно самостоятельно, не прибегая к услугам сервисного центра. Если сломался пневмопатрон, пиастра или механизм качания, их необходимо заменить. То же самое касается роликов. Если самостоятельная починка кажется сложной, можно обратиться к специалистам, они отремонтируют мебель быстро и качественно.

Повреждение крестовины и замена роликов

В случае такой поломки офисное кресло своими руками отремонтировать очень просто. Если лучи крестовины соединяются непрочно, деталь начинает шататься и теряет устойчивость. Для устранения неисправности нужно вставить внутрь базы полую трубку из пластика меньшего диаметра. Ее надо плотно зафиксировать в центре конструкции.

Труба будет играть роль своеобразного стержня, на котором держится база

Чтобы заменить изношенные ролики, нужно осторожно вынуть их из гнезд, не прилагая физических усилий, и поставить новые. Тот, кто ремонтировал базу, знает: это совсем не сложно

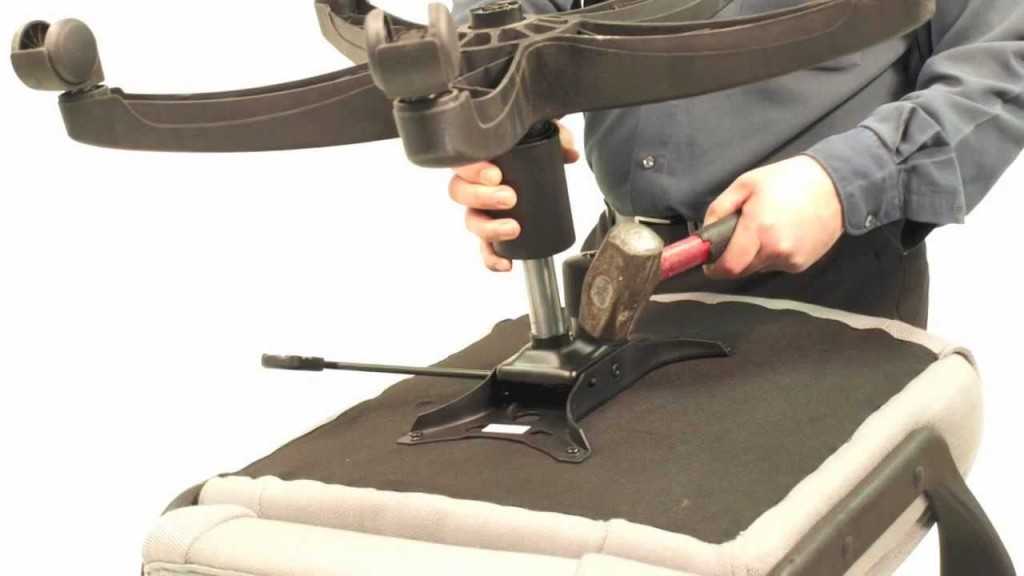

Выбиваем газлифт из крестовины

Устанавливаем новую крестовину

Снимаем ролики

Вставляем новые ролики

Поломка пиастры

У офисных кресел такая поломка происходит часто. Если вышла из строя пиастра, ее нужно аккуратно снять с пневмопатрона. Эти две детали соединяются по конусному методу. Резьба отсутствует, поэтому отвертка не понадобится. Для разъединения газлифта и пиастры следует с силой ударить по ним киянкой. Как правило, одного удара хватает. Далее следует заменить пиастру со сломанной лапкой на новую.

Разъединяем газлифт и пиастру

Крепим новую пиастру к сиденью

Разрушение механизма качания

В случае такой поломки металлический элемент конструкции подлежит замене. Однако при наличии сварочного аппарата можно устранить неисправность, и механизм качания еще долго прослужит. Если принято решение заменить деталь, ее нужно демонтировать. Механизм соединяется с сиденьем с помощью четырех винтов, поэтому понадобится фигурная отвертка. Для разборки необходимо:

• отвинтить болты, соединяющие механизм с сиденьем кресла;
• выбить из крепления пневмопатрон;
• просверлить в элементе отверстия и заменить его.

Если под рукой нет дрели, можно воспользоваться так называемыми переходными пластинами. Следует иметь в виду, что механизмы качания российского производства не подходят к китайской офисной мебели. Разница в размерах составляет примерно 50 мм.

Отвинчиваем болты

Выбиваем пневмопатрон

Сверлим отверстия и закручиваем болты

Соединяем

Поломка пневмопатрона

Старый, изношенный газлифт подлежит замене. Некоторые умельцы его ремонтируют, но после починки пневмопатрон все равно долго не прослужит. Его нужно демонтировать и заменить на новый. Для этого отсоединяют сиденье и при помощи молотка выбивают из крестовины газлифт. Главное – не повредить базу. После этого вставляют новый пневмопатрон. Его крепят на старые болты. Можно предварительно посмотреть видеоролик на тему «ремонтируем газлифт» или проконсультироваться в сервисном центре.

Снимаем сиденье

Выбиваем газлифт из крестовины

Вставляем новый пневмопатрон

Разрушение перманент контакта

Поломка перманент-контакта – распространенное явление. Приобретать новую деталь необязательно, можно отремонтировать старую. Этот вид ремонта офисных кресел своими руками не займет много времени и сил. Главное – выявить причину неисправности.

Если деформировалась упорная пружина, ей необходимо придать исходную форму. То же самое касается кронштейнов. Однако если истерлись винтовые крепежные детали, придется заменить их на новые. Если спинка стула шатается, соединения перманент-контакта нужно уплотнить – затянуть потуже.

Перманент-контакт

Стандартные средства Windows

Если ваш ноутбук оснащен звукозаписывающим устройством, и он присутствует в «Панели управления», но все равно не работает или слышен шум, то возможно оно настроено на тихую передачу. То есть, чтобы повысить качество звучания, необходимо изменить некоторые параметры:

После проделанной работы протестируйте звукозаписывающую аппаратуру. Если голос слышно нормально, без помех, то она было настроено правильно. Если же помехи остались, читаем статью дальше.

Обратите внимание на то, что неполадки могут быть связаны с параметром усиления звучания, регулировка которого осуществляется во вкладке «Улучшения». Не рекомендуется устанавливать значение выше 10Дб

Здесь же можно и увеличить громкость.

Тот же принцип будет действовать, как для наушников со встроенным микрофоном, так и для веб-камеры.

Отсоединение шлейфа дисплея и коннектора антенны

Пора отсоединить шлейф дисплея и коннектора антенны. Модуль и плата соединяются между собой с помощью креплений и тонкого шлейфика, благодаря которому изображение выводится на устройство. Сняв крепления, будьте осторожны – фактически экран останется на одном проводке, поэтому снимать его следует крайне бережно. Способ поддеть ногтем тоже эффективен, но вероятность повреждений не исключена, поэтому рекомендуется делать эту операцию пинцетом. Достаточно обхватить основание и потянуть вверх, чтобы отделить любой провод без особых проблем.

Разобравшись с подключениями, переходим к коннектору антенны, который обыкновенно располагается в нижней части (особенно касается девайсов фирмы Lenovo). Крепится он либо винтами, либо маленькими застёжками. С застёжками стоит поосторожнее, скорее всего, таковые туго прикреплены к плате. Рекомендуется отстёгивать зубочисткой.

Виды микрофонов

Микрофоны можно разделить на две группы.

Первая группа это тип крепления.

Вообще, любые детали могут крепиться к плате по-разному.

С помощью проводов. Обычно это круглые микрофоны.

DIP контактные. Крепятся к плате с помощью отверстий.

SMD (планарные). Они припаиваются к плате своим корпусом, на котором расположены контакты.

Вторая группа это тип микрофона.

Существуют аналоговые микрофоны и цифровые. К такой группе чаше всего относятся SMD микрофоны.

У аналоговых есть два контакта: это минус и плюс. Обычно плюс — это центральный контакт, а минус – окружность возле поверхности.

Цифровые микрофоны по сути не цифровые. Их так назвали продавцы радиодеталей. А на выходе у микрофона цифровой сигнал, который изменен из-за пары резисторов в микрофоне.

Ключ на корпусе

Еще у SMD микрофонов может быть ключ. То есть, он должен быть установлен той стороной, к которой указывает точка (или стрелка) на плату. Чаще всего бывают с четырьмя контактами.

Если такого типа микрофон будет припаян не правильной стороной, то он не будет работать.

Распространенные поломки

Как уже отмечалось выше, офисное кресло – это достаточно сложное устройство и любой из его конструктивных элементов может выйти из строя.

Повреждение крестовины

Проблемой данного элемента может быть разрушение в месте сочленения лучей. Тут важен материал, из которого сделана крестовина.

Как правило, база представляет собой полую конструкцию, внутрь которой можно вставить подходящую по размерам и сечению полипропиленовую трубу. Ее, в свою очередь, необходимо жестко закрепить к базе и поврежденному лучу.

Пластиковые детали сращивать при помощи клея или паяльника нельзя в связи с большими нагрузками на лапки. Восстанавливать целостность данного элемента смысла нет. Лучшим вариантом будет полная замена поврежденной конструкции на базу из стеклонаполненного полиамида.

Для того, чтобы демонтировать крестовину офисного кресла, нужно:

1. Снять ролики. Как правило, они не имеют жесткой фиксации и достаточно просто извлекаются из гнезд креплений. Для наглядности процесса рекомендуется посмотреть видеоролик:

Обратите внимание! При критических повреждениях или разрушении выбить газовый лифт из базы невозможно. В таком случае следует вытащить из «стакана» рабочий цилиндр с уплотнителем и подшипником

Технология процесса и приспособление для демонтажа показаны в видеоролике:

Разрушение механизма качания

Если кресло не держит «горизонт», то проблема, скорее всего, в разрушении механизма качания.

Крепление к сиденью производится четырьмя винтами под фигурную отвертку. Демонтаж элемента производится следующим образом:

1. Отвинчиваются болты, которые крепят механизм качания от сидения
2. Выбивается газлифт из крепления устройства.

Данный элемент изготавливается из металла.

Самостоятельно решить проблему развалившегося устройства можно полной его заменой (рекомендуется) или при помощи сварочного аппарата.

Следует учесть, что на большинство кресел родом из Поднебесной не подходят отечественные запасные части. Это касается, в первую очередь, механизмов качания (несоответствие по размерам).

• Китайские механизмы: 200 х 200 мм.
• Отечественные: 200 х 150 мм.

Чтобы не пересверливать отверстия при замене элемента, предлагаем использовать переходные пластины. Как это выглядит в сборе, можно увидеть на рисунке ниже.

Поломка пневмопатрона

Пневмопатрон кресла представляет собой двухкамерную конструкцию, заполненную воздухом. При нажатии на регулировочный рычаг клапан перекрывает переток воздуха между камерами.

Если при надавливании на клапан шток газового лифта не выдвигается, значит нарушена целостность поршня, уплотнителя и пр.

Важно знать! Газлифт не подлежит разборке. При повреждении требуется полная замена элемента. Процесс демонтажа описан выше

Для ясности процесса ознакомьтесь с видео о замене газпатрона на офисных креслах:

Процесс демонтажа описан выше. Для ясности процесса ознакомьтесь с видео о замене газпатрона на офисных креслах:

Достаточно частой причиной отказа газлифта является изгиб регулировочного рычага, который не позволяет нажимать на клапан патрона. В данном случае ремонт можно легко провести самостоятельно: необходимо выгнуть рычаг до исходного состояния.

Почему фонит микрофон?

Если микрофон фонит в наушниках, автономной модели или в веб-камере, то нужно вслушаться в характер шипения. Он может быть низкочастотным и высокочастотным. Каждый тип указывает на характер проблемы.

Низкочастотный фон часто появляется для пассивных микрофонов, которые при подключении использовали неэкранированный кабель. В конструкции шнура не предусмотрен предварительный усилитель – это причина появившегося напряжения и характерного звука, напоминающего работу бытовых приборов при подключении к сети. В данном случае частота составляет 50 Гц – это частота сети. Чтобы устранить проблему, нужно использовать кабель со специальной оболочкой.

Часто проблема кроется не в устройстве микрофона, а в промежуточном звене, которое передаёт сигнал. Периодически даже кабель с экраном может создавать фон. При касании деталей микрофона или электрической цепи могут появляться шумы. Это характерно в случае появления гальванической связи, соединяющей сигнальную жилу в кабеле и элементы корпуса. Передача фона от усилителя происходит из-за генерации шумов от нашего тела.

Банальная причина – фон появляется при взаимодействии или близком расположении с телефоном. Звуки появляются кратковременно. Бывают и другие причины, по которым гудит, жужжит или даже «пердит» микрофон. Как бы это не называли, шумы явно не позволят комфортно пользоваться устройством записи звука.

Почему еще гудит микрофон:

• Нет заземления в электросети. Проверить очень просто – достаточно прикоснуться к металлическому элементу наушников и прислушаться. Больше не фонит микрофон на наушниках или звук стал меньше? Стоит задуматься о наличии и качестве заземления.
• Неисправный кабель. Если сильно фонит микрофон, при чем гудит в наушниках нестабильно (звуки то усиливаются, то пропадают), дело может быть в шнуре. Обычно визуально можно определить, электрический шум микрофона является следствием перебоя провода или нет. Достаточно осмотреть кабель на наличие любых подозрительных участков и пошевелить его в разных местах.
• Проблемы с самим оборудованием. Нередко микрофон сильно фонит из-за низкого качества устройства. В идеале стоит разобрать наушники (если есть навыки) и осмотреть их провода, плату на наличие повреждений.
• Неполадка штекера или разъема. Очень частая причина из-за чего фонит микрофон – поврежденный аудиовход на компьютере или проводок внутри штекера уже ели держится. Если после переключения разъема все прошло, дело точно во входе.
• Включено усиление. Еще одна причина, почему микрофон фонит – в системе активировано усиление звука. Из-за этого увеличивается громкость всех воспринимаемых шумов и практически всегда появляется жужжание.
• Сбои в драйверах. Если фонит именно беспроводной микрофон, хотя это применимо и к проводному, стоит искать в этом направлении.

Что делать

Если на вашем устройстве внезапно перестал работать микрофон, то нужно постараться понять, в чем именно заключается поломка. Рассмотрим самые вероятные ситуации:

• Вас плохо слышат. Этого говорит о том, что все работает, но сам звук сильно искажается. Обычно причина заключается в препятствиях, мешающих, нормальному прохождению звуковых волн. Скорей всего, забился звукоуловитель (небольшая дырочка на корпусе). Чистим канал звуковода и пробуем пообщаться с собеседником. Возможно, это устранит неполадку.
• Звук пропадает периодически. Это означает что в системе плохой контакт. Такое происходит под воздействием влаги либо если какой-то из проводов слишком сильно окислился. Причина может быть в некачественной пайке, после предыдущего ремонта. В любом случае решить такую поломку можно будет только в мастерской.
• Возможно, деталь окончательно поломалась и менять придется модуль в сборе.
• Микрофон не работает в определённой программе. С этим можно столкнуться в таких приложениях, как Skype, Whatsapp, Tango, Viber. Скорее всего, проблема в работе определенной программы.
• Неполадки операционной системы. Гаджет ошибочно полагает, что подключена гарнитура и пытается записать звук с несуществующего микрофона. Можно попробовать почистить устройство от некоторых приложений или даже сбросьте все до заводских настроек.

Чтобы выяснить, в чем поломка: в ОС или в железе – подключите гарнитуру. Если запись звука на гарнитуре функционирует нормально, значит, проблема в смартфоне.

Как правильно разобрать шуруповерт — инструкция для новичков

Перед тем, как ремонтировать рассматриваемый прибор, его нужно правильно и аккуратно разобрать. Новички не всегда справляются с этой задачей, поэтому будет интересно узнать, как же правильно выполняется разборка. Инструкция по разборке шуруповерта имеет следующий вид:

Разборку нужно проводить на столе, чтобы не растерять составные детали

Изначально нужно выкрутить все винты, которыми крепится корпус устройства
Раскрыть корпус осторожно, чтобы не повредить его. Чтобы исключить повреждение пластиковой конструкции корпуса, можно воспользоваться пластиковой лопаткой
Если после вывинчивания крепежных деталей корпус не разбирается, нужно внимательно осмотреть его внутреннюю конструкцию

В конструкции могут находиться скобы, которые нужно извлечь
После разборки нужно располагать детали в порядке их снятия, чтобы не попутать и собрать прибор обратно

Если внутри имеются признаки окислов, то это означает, что в прибор попадала вода. Высока вероятность того, что причиной неработоспособности устройства является высокая влажность, которая повлекла за собой выход из строя деталей шуруповерта. После разборки инструмента, можно переходить к его ремонту. Видео описание процесса разборки ниже.

Последний шаг: разбор динамиков EarPods

Итак, мы дошли до главного вопроса: как открыть наушники Apple?

Так как пластины корпуса наушника крепко сцеплены между собой, отсоединить их можно только скальпелем с острым и тонким лезвием. Затем нужно удалить клей по краям.

Внутри корпуса компактно разместились диафрагма, катушка и магнит. Диафрагма в данном случае — это бумажный конус (как кажется на первый взгляд, а на самом деле это тонкая пленка с большим количеством ворсинок), окаймленный слоем резины (полимера), благодаря чему осуществляется распространение звуковых волн в пространстве при колебаниях.

Внутренняя часть устройства состоит из металлического каркаса и среднего магнита. Под диафрагмой есть катушка — самый главный элемент. Магнит статичен, но электромагнит (катушка) то притягивается, то отталкивается от него, заставляя диафрагму совершать колебания и распространять звуковые волны. От динамика к цепи проходят 2 провода с задней стороны.

Ремонт внутриканальных наушников

В настоящее время большой популярностью пользуются проводные внутриканальные наушники. Низкая цена, малые габариты и приемлемое качество звука делают их незаменимыми для использования в гарнитуре мобильных устройств.

Так как наушниками пользуются при движении, то провода постоянно изгибаются и поэтому через время перетираются, обычно в месте входа в телефоны, реже у джека.

Место обрыва провода обычно очевидно, начинает периодически пропадать звук в одном из телефонов при шевелении провода. В таком случае и без приборов понятно, в каком месте перетерся провод. Приведу пример самостоятельного ремонта внутриканальных наушников htc.

В этих наушниках перетерся провод на вводе одного из телефонов. Чтобы отремонтировать, необходимо вскрыть корпус. Для этого нужно лезвие ножа вставить в зазор между половинок корпуса и немного вращая, отделить половинки.

Обычно половинки телефона скрепляются между собой за счет плотной посадки, благодаря проточке в одной части и выступающего буртика в другой, поэтому рассоединяются без проблем.

После разборки телефона стало видно, что один из пары проводов в обрыве, во втором проводе часть жил тоже была оборвана. С учетом того, что шнур на входе в наушник тоже изношен, необходимо удалить всю непригодный его часть.

Поэтому проводники были отпаяны от телефона, шнур был обрезан на пару сантиметров и провода очищены от изоляции. Затем была разжата и снята фиксирующая скобка и закреплена с помощью обжатия плоскогубцами на шнуре в новом месте. Место выбиралось из расчета, что когда за шнур натянуть, припаянные проводники не натягивались.

Осталось залудить и припаять, соблюдая полярность, провода к излучателю наушника. В качестве третьей руки использовались плоскогубцы. На ручки плоскогубцев была надета аптечная резинка, что обеспечивало легкое зажатие телефона.

Осталось только сомкнуть половинки и проверить наушники в работе. При ремонте я перепаял провода и во втором наушнике, так как они бы отказали в ближайшее время.

Samsung earphones Tuned By AKG (EO-IG955) и левый динамик. Ремонт

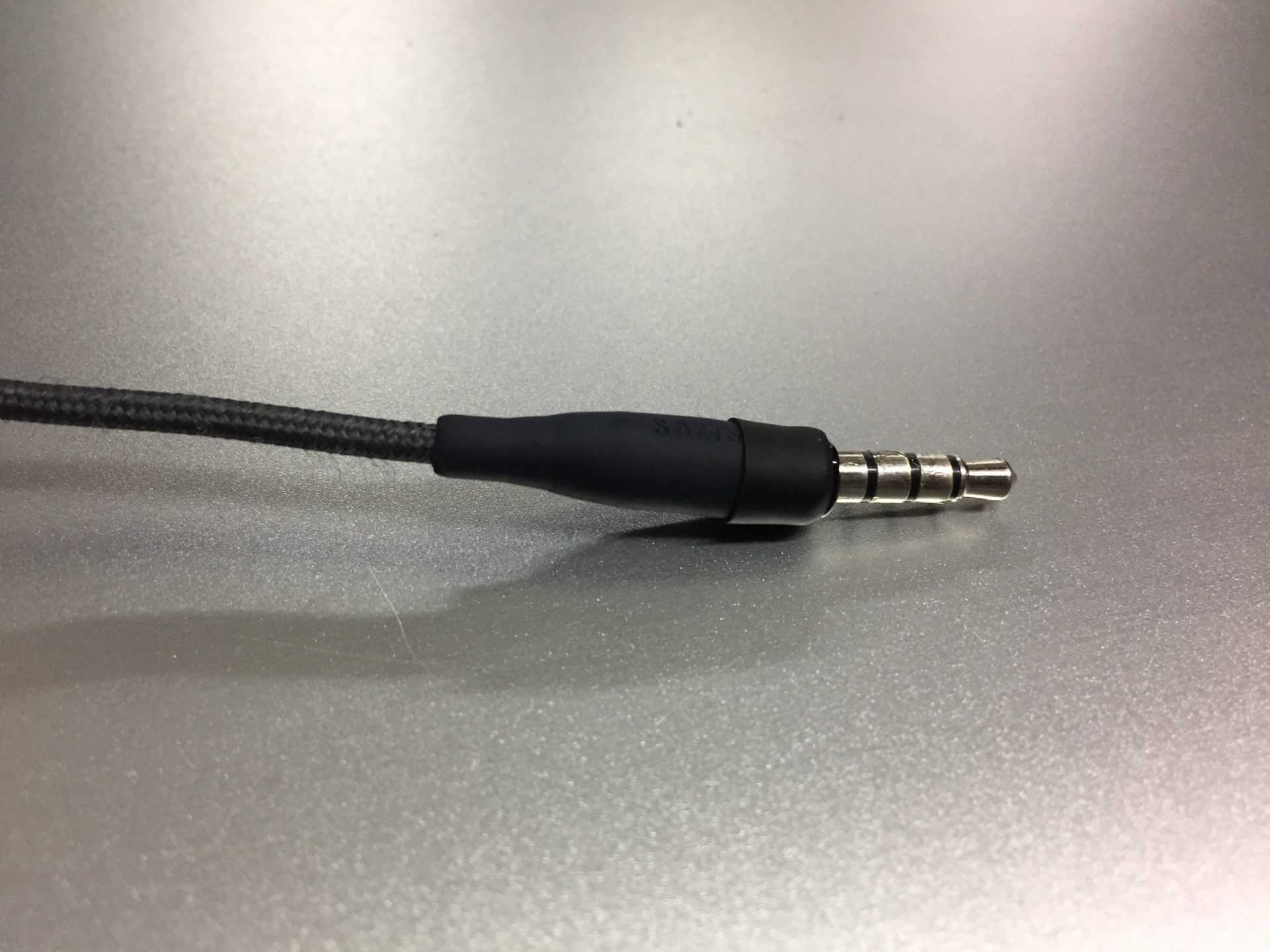

Принесли на ремонт отличные наушники Samsung earphones Tuned By AKG (EO-IG955) с поломкой – не работает левый динамик.

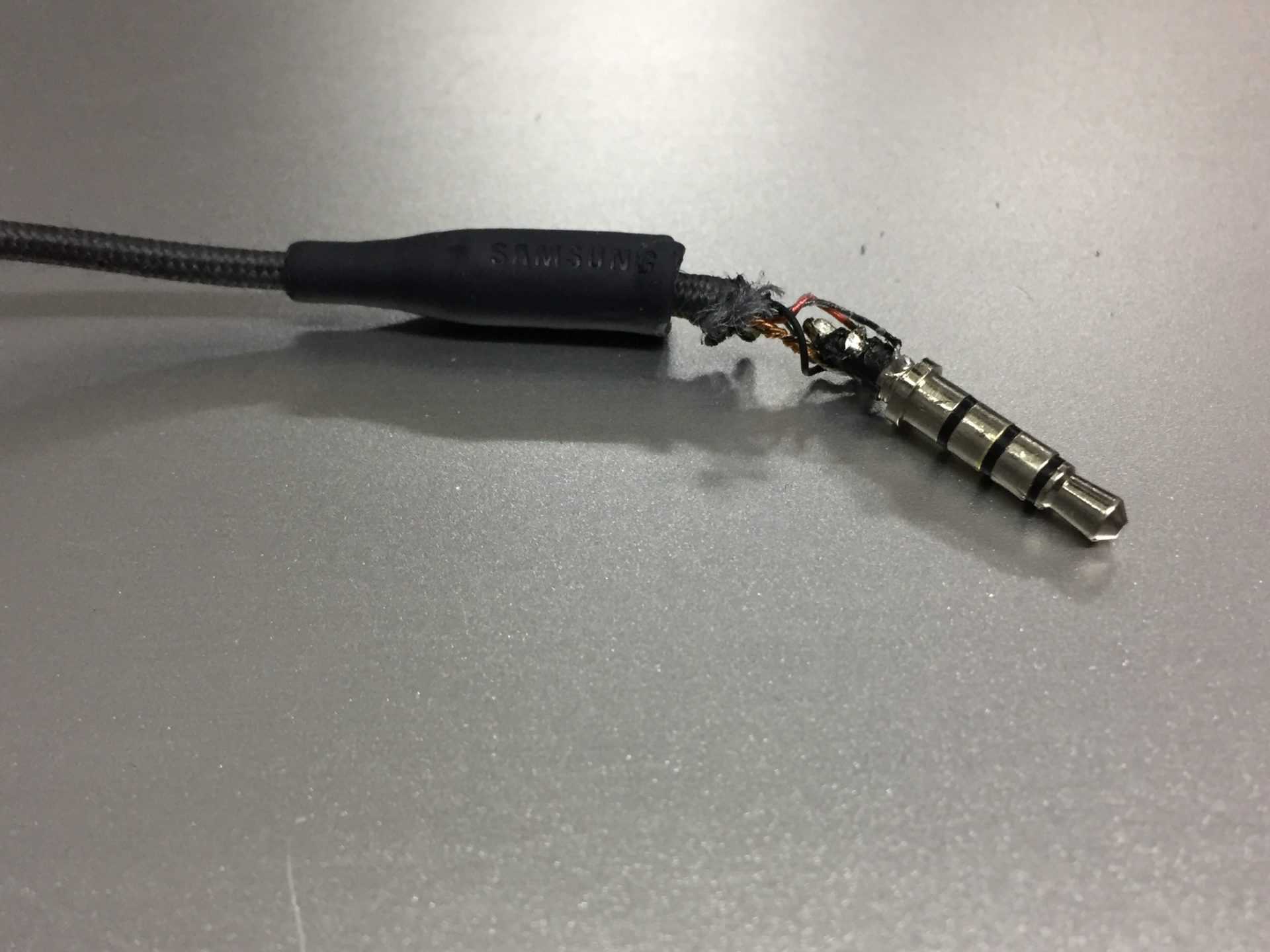

Левый динамик в 90% случаев перестает работать от того что в штекере Mini Jack 3,5 отрывается контакт.

Пошевелив в этом месте (возле штекера) мы поймали появившийся звук.

Было принято решеное менять штекер.

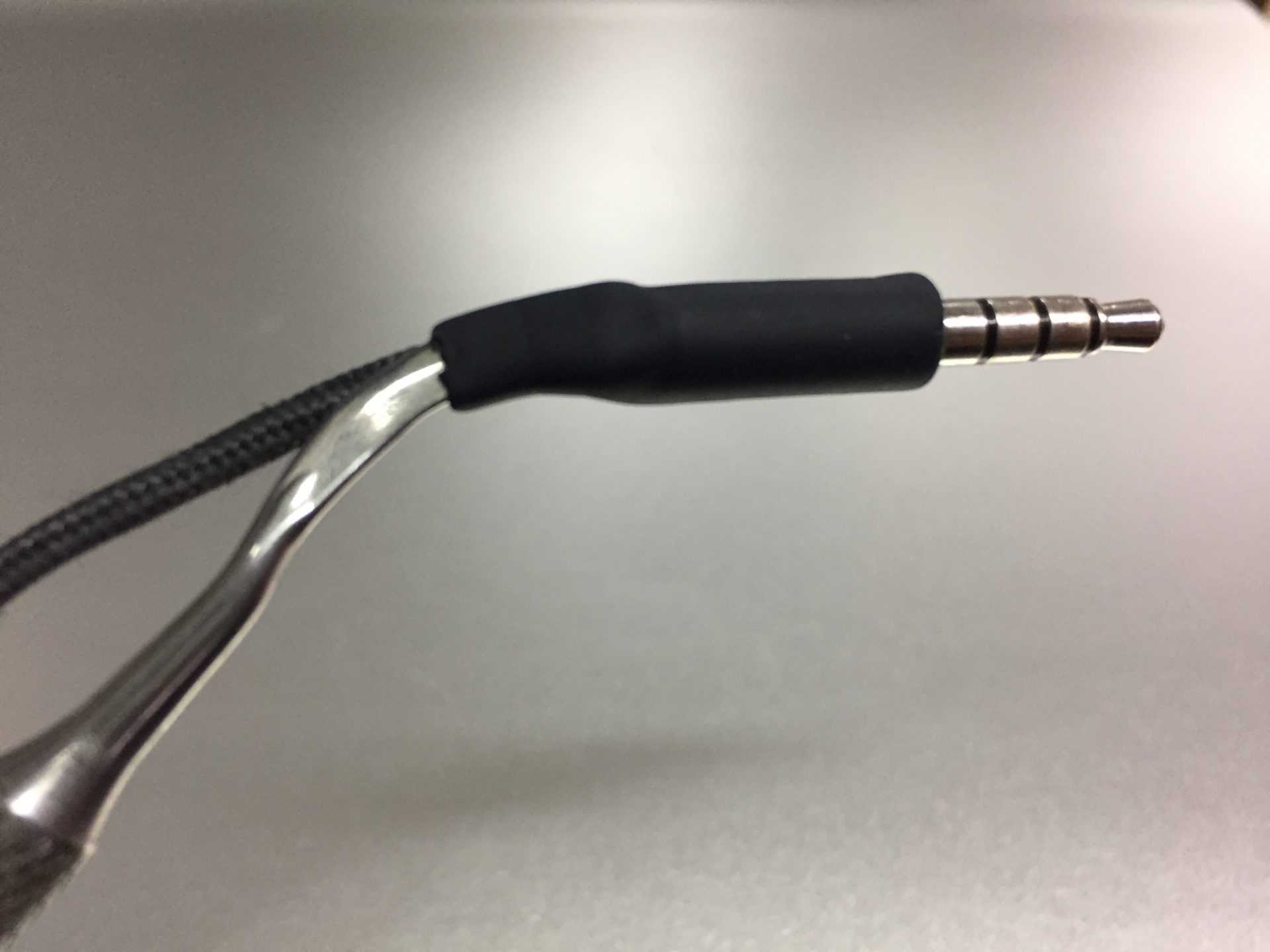

Попробуем ремонт выполнить разобрав не разборный штекер.

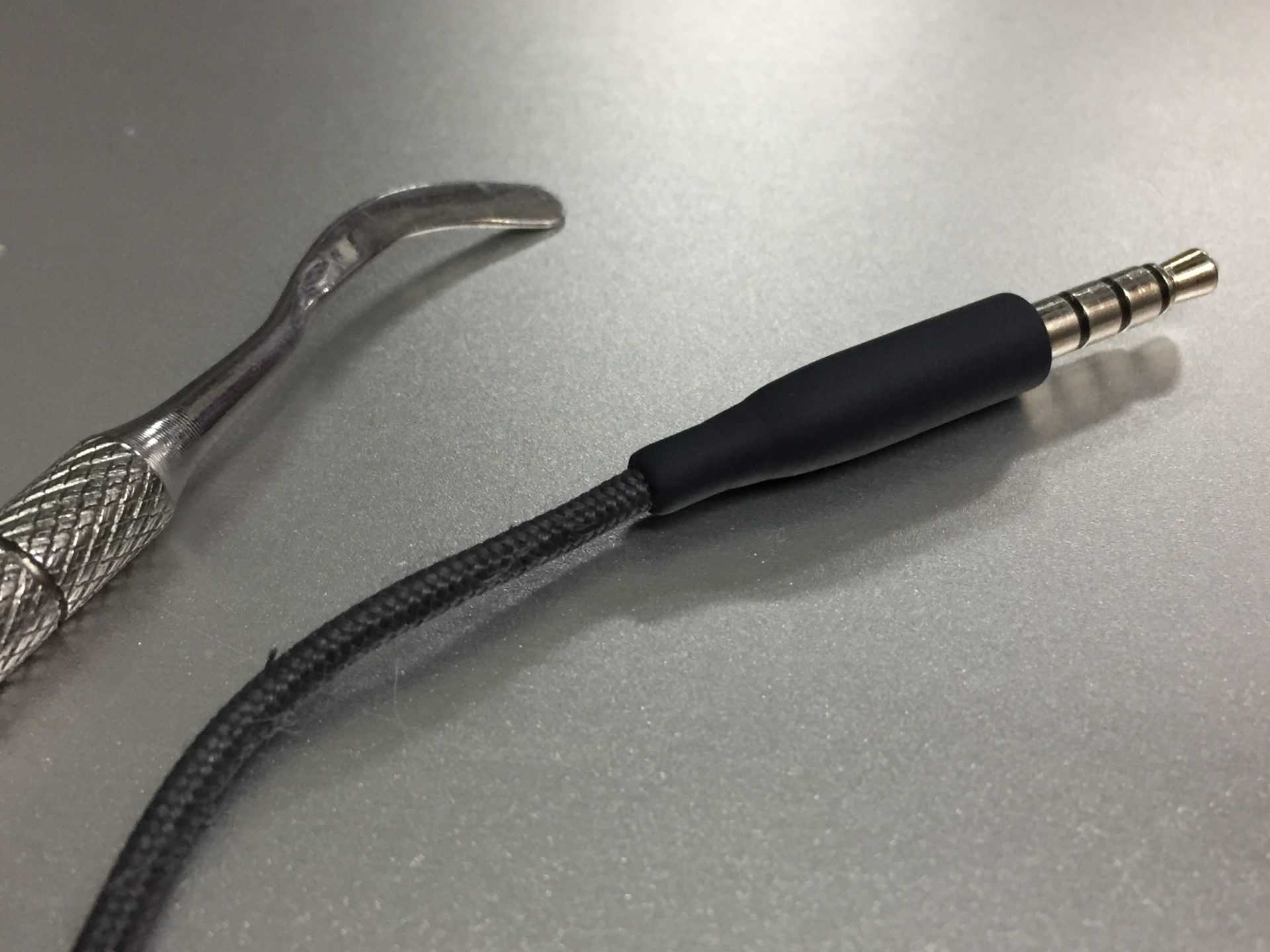

Для этого с помощью специальной лопатки.

Пробираемся под внешнюю резинку штекера и срываем внутренний клей.

Пришлось очень долго “провозиться” но поставленная задача выполнена.

Отрезаем отломанные провода, залуживаем оловом и припаиваем на место.

Для тех, кто далеко находится от нашего сервиса, или просто хочет сделать самостоятельно распишем распайку:

1. Два черных – микрофон. Один из проводков припаиваем на первый крупный контакт;

1. Общий контакт / земля / GND – все провода медного цвета;

1. Плюс правого динамика – красный;

1. Зеленый припаивается на самый крайний контакт, это плюс левого динамика. Вот он то и ломается чаще всего, так как крайний.

Заливаем провода термо-клеем и натягиваем резинку. При снятии резинка слегка треснула, поэтому дополнительно натягиваем терм-оусадку.

Ознакомиться с нашими услугами по ремонту наушников можно здесь.

5 комментариев к “Samsung earphones Tuned By AKG (EO-IG955) и левый динамик. Ремонт”

Принесли такие, не работало одно ухо. Проблема в штекере. Снял верхнюю тряпку,резинку на штекере,он залит пластиком/компаундом. Хорошо полупрозрачным. При очистки от компаунда удалось увидеть последовательность не всю, припаянных проводков. 1(самый толстый) — черный (один из 2х), 2 — был желто-черный, 3 был красным, и самый тонкий был зеленый. Оставались еще 3 непонятных провода. 1 черный, и 2 желтых. Позже выяснил что 2 желтых паяются на 2, к желто-черному. А куда,паяется черный,пока не выяснил. На Редми нот 4, работает все,кроме кнопки громкости вверх. При нажатии, она снижает звук. На zte кнопки не работают вообще,и микрофон не пашет. А так звук есть.

В текере всего 4 контакта 1.левый 2.правый 3.общий 4.пульт/микрофон

Все что подмечено жёлтым – с большой вероятностью является общим Зелёный – левый, красный – правый Чёрный у вас похоже на пульт Пульт либо весь неработает либо работает То что вы описали что всего одна кнопка не работает – что то слишком все запутанно))

И так, проблема была решена с помощью оригинального телефона самсунга. Принесли самсунг и все нашлось. Распиновка такая. От толстого к тонкому: 1- два черных (микрофон и кнопки) 2- два желтых и черно-желтый (общий) 3- динамик 1 4-динамик 2

Отличная новость, Dennim 🙂

Привет. Прозвонил один из черных,он вообще до джека не доходит. Припаял без него, все работает. Отрезал для прозвонки ближе к джеку, где точно обрыва не может быть. Ставлю обычно новый миниджек с резинкой,он надежней старого, хоть и слегка крупнее. И кстати 2 черных мне встретилось всего один раз из трех ремонтов таких AKG.

Оставьте комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.

г.Москва, ул.Барклая 8, М. Багратионовская, ТЦ «Горбушка», старое здание, Павильон №248-1 (2 этаж)

Замена микрофона

Для того чтобы заменить старый микрофон на новый, нужно следовать следующей инструкции:

• Отпаяйте старый сломавшийся микрофон при помощи паяльника и лезвия. Если посмотреть на всю конструкцию сбоку, то вы сможете заметить пайку контактов, которую необходимо прогреть.
• Теперь нужно засунуть под микрофон плоское лезвие, разогрев при этом все ноги. Далее просто отделяем микрофон от микросхемы, не прикладывая особых усилий.
• Осмотрите микросхему на предмет загрязнений, очистите ее спиртсодержащей жидкостью и удалите “остатки” микрофона. Теперь нужно подготовить площадку на микросхеме, для того чтобы установить новый микрофон.
• При помощи паяльника и припоя садим микрофон на освободившуюся площадку. Если потребуется, то можно пустить в ход старые провода.
• Теперь необходимо слегка прижать устройство записи звука к плате и припаять торчащие во все стороны провода к контактным площадкам.

Процесс демонтажа с учетом типа основания

Перед тем как приступать к ремонту своими руками, необходимо досконально разобраться, как правильно снять газлифт с офисного кресла. Неумелыми действиями можно попросту доломать механизм.

Для замены газлифта в кресле понадобится:

• отвертка крестовая, предназначенная для сборки и разборки мебели;
• резиновый молоток – он не повредит пластиковые и металлические детали;
• кольцевая выколотка – инструмент, позволяющий выпрессовывать детали из отверстий.

И, конечно, новое подъемное устройство. Облегчить процесс демонтажа помогут тиски, а также смазывающая жидкость. Обработать ею места соединений рекомендуется заранее, за 12–15 часов, чтобы процесс разборки прошел легче. Замена для любой такой конструкции будет аналогичной, но есть некоторые нюансы в зависимости от типа основания: пластикового и металлического.

Крестовая отвертка

Резиновый молоток

Кольцевая выколотка

Пластиковое

Последовательность действий включает следующие шаги:

1. Крестовой отверткой открутить болты, которыми прикручено сиденье к пиастре.
2. Поставить кресло в обычное положение и снять сиденье вместе с декоративным кожухом подъемника. Удобно это делать, если упереться ногой в крестовину, а кресло, качая из стороны в сторону, тянуть вверх.
3. Перевернуть крестовину, снять декоративную заглушку и чеку-фиксатор, которая крепит газлифт.
4. Выбить газлифт с кресла аккуратными движениями резинового молотка, при необходимости помогая выколоткой.
5. Заменить сломанный механизм.
6. Собрать кресло в обратной последовательности.

Металлическое

Последовательность действий для газлифтов кресел с металлическим основанием будет такая же, как для пластиковых – строение у них одинаковое. Отличие в особенностях самого материала. И тот и другой может сломаться. Но если пластик в результате неумелых действий треснет, то некачественный металл (слишком тонкий, мягкий), – погнется или поцарапается. Поэтому действовать нужно с поправкой на материал.

Если действовать по инструкции и не совершать резких манипуляций, отремонтировать газлифт офисного кресла не так уж сложно. Это поможет избежать дорогостоящей замены мебели, кресло с новым механизмом подъема прослужит довольно долго. Если есть сомнения в собственных силах, стоит попросить о помощи более опытного человека и провести замену вдвоем.

Модификации и особенности кресла Поэнг от Икеа, плюсы и минусы изделия

Открутить крепежи и потянуть сидение на себя

Слабыми ударами выбить газлифт из основания

Готово

Программы для улучшения микрофона

Чтобы улучшить звук микрофона на компьютере нужно загрузить и инсталлировать одну из следующих программ:

• Record Pad
• Jet Audio
• Adobe Audition

Простой программой для улучшения качества звука микро на компьютере является «Record Pad». Это приложение может использоваться с любыми версиями ОС Windows, начиная с ХР. Утилита позволяет осуществлять запись звуковых треков на CD, отправлять файлы по электронной почте, переключаться между несколькими звуковыми устройствами. В окне «Options» настраиваются параметры голосового канала. В программе отсутствует русскоязычный интерфейс, но освоить всё её функции сможет даже не опытный пользователь.

Улучшить звучание и качество микрофона на компьютере можно, используя более совершенное программное обеспечение.

Программа «Jet Audio» представляет собой многофункциональный мультимедийный комбайн. Он содержит набор инструментов для коррекции и редактирования звуковых файлов. При записи с микро, приложение обеспечивает следующие функции:

• Использование эквалайзера на 10 или 20 полос
• Регулировку динамического диапазона
• Выбор усиления сигнала
• Активное шумоподавление
• Включение звуковых эффектов
• Совмещение сигналов с двух входов с плавным переходом

Утилита поддерживает все аудиоформаты и позволяет вести запись звука на CD-носитель.

«Adobe Audition» является профессиональным программным обеспечением, которое обеспечивает качественную обработку звуковых файлов. Он улучшает звук микрофона, изменяет тембровые характеристики, позволяет удалять посторонние шумы и редактировать голосовые треки. Библиотека включает в себя большой пакет звуковых эффектов. Программа идеально подходит для блогеров, ди-джеев и владельцев ютуб каналов. Функционал «Adobe Audition» включает в себя:

• Фазовый и спектральный анализаторы
• Измеритель нелинейных искажений
• Многоканальный эквалайзер
• Конвертер форматов

Программа платная, но для ознакомления, предлагается бесплатный период.
