Как сделать штангу для лазерного нивелира (уровня) своими руками

Виды и особенности

Штанги можно условно разделить на составные и телескопические. Примеры вторых — российская Тесла или турецкий Nokta Makro Anfibio.

Самодельные штанги бывают и неразборными — такая конструкция априори легче и прочней. Но вот возить такую штангу неудобно.

Также делим по способу прокладки кабеля катушки — внутри или снаружи. В качестве примера внутренней прокладки приведём Nokta Makro Impact. Профиль трубы также отличается. Если у всех металлоискателей Tesoro труба круглая, то у того же Импакта — треугольная в сечении.

По форме также есть отличия. S-образные с рукоятью на изгибе (XP Deus), T-образные (Garret ATX) с рукоятью почти под прямым углом к штанге и гибридные — с S-образной штангой и рукоятью, выполненной по T-схеме, например знаменитая «тёрка» — x-terra 705. Возможны и другие вариации.

Видео описание

В видео показано, как пользоваться лазерным уровнем для выравнивания пола:

Планировка помещений

Сегодня все чаще в частных домах при строительстве дизайнеры не сразу определяются с наполнением внутреннего пространства. И если коробка уже готова, то перекроить это пространство не составит труда, благо новые строительные технологии и материалы это сделать позволяют быстро и легко.

Обычно для этого устанавливают перегородки. Точно также эти конструкции используют, когда производится ремонт здания, и появляется необходимость что-то изменить внутри, сделав дом более современным.

Раньше на местах установки перегородок мастера ползали по полу, вычерчивая линии. Затем, установив стремянки, чертили линии на потолке и стенах, используя правило, отвесы и прочий инструмент. Сегодня все стало намного проще. Установив лазерный уровень, можно одним лучом по периметру помещения начертить непрерывную линию, зрительно сформировав тем самым будущую перегородку. Просто, быстро и легко.

Если есть необходимость одно большое помещение разделить на четыре небольших, то это можно также сделать одним нивелиров, включив сразу два луча.

Планировка помещений с помощью лазерного нивелира Источник instrumentru.ru

Формирование наклонных плоскостей

Отметим, что в частных домах наклонные плоскости – не редкость. И если стоит задача – выровнять именно их, или просто дизайнер решил с такими конструкциями поэкспериментировать, то лазерный уровень здесь пригодиться как никогда.

Надо отметить, что у разных марок инструмента разный подход к решению этой задачи. Поэтому совет – внимательно читайте инструкцию, где производитель по полочкам расписывает, как это надо делать правильно.

Просто добавим, что в некоторых моделях установлена автоматическая система выравнивания. Чтобы работать с наклонными плоскостями, эту функцию надо отключить или заблокировать. В некоторых моделях установлена функция – изменения угла наклона.

Разметка на наклонной плоскости для лазерного нивелира – не проблема Источник g04.a.alicdn.com

Измерение расстояний

Лазерным нивелиром определить расстояние, в плане точного определения этого параметра в метрах, нельзя. Но этот инструмент может облегчить задачу. К примеру, если вам необходимо измерить высоту стены, то надо просто на её поверхности выставить вертикальную линию с помощью луча.

После чего обычной рулеткой замеряется отрезок от пола до потолка.

Настройка прибора

Для настройки самодельного лазерного нивелира можно использовать разные методы, но один из самых простых – применение зеркала. На схеме ниже показано, как задействуется этот прием.

После первичного монтажа устройства лазер включается и в месте его падения на стену (любую другую подходящую плоскость) крепится с помощью кусочка пластилина небольшое зеркало. С помощью уровня добиваются строго вертикального (перпендикулярной планируемому положению луча) положения зеркальной плоскости. После этого вновь включают лазер. При совпадении падающего (исходящего из прибора) и отраженного луча настройка считается качественной. Если совпадения не происходит, меняют положение лазерного излучателя до достижения желаемого результата.

Для настройки лазерного прибора, имеющего в качестве целеуказателя линию, а не точку, применяют мишень-рейку (удобно использовать металлический профиль для гипсокартона). В месте, где на вертикальной поверхности отражается световая линия, прижимают мишень (рейку) и с помощью уровня проверяют ее горизонтальность (или вертикальность, в зависимости от положения лазера).

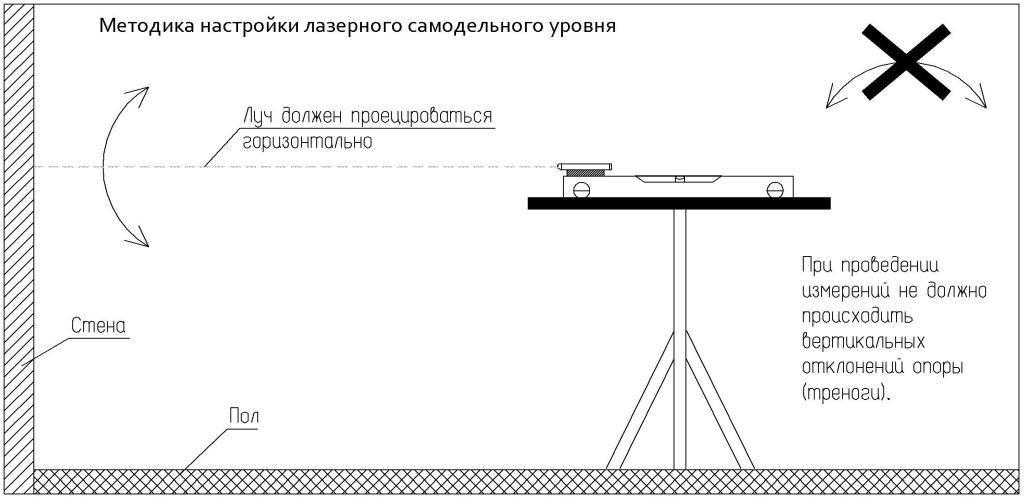

Проверить правильность настройки можно и более быстрым способом. На схеме показано, как с помощью пузырькового уровня и натянутого шнура проверяется горизонтальность линий, соединяющих лазерный излучатель и шурупы на стене в месте падения луча.

Штатив для лазерного уровня своими руками — inkmilk.ru

Для изготовления такой штанги нужны две трубки. Диаметр выбираете такой, чтобы одна входила в другую. Длину выбирайте из расчета высоты помещения. Длина одной должна быть больше длины второй на половину. Длинную режем пополам.

Вставляем трубку меньшего размера в трубку большего размера, на второй конец тоже также. Телескопический эффект достигнут. Сверлим на трубках отверстия и варим туда гайки. В них вкручиваем барашки для фиксации трубок (чтобы сами не съезжались).

Если нужны распорки (ножки) как у штатива, можно использовать лыжные палки. Ну, с крепежом для уровня сами разберетесь.

в избранное ссылка отблагодарить

Штатив для оптического уровня из полипропиленовых труб своими руками

Что бы пользоваться оптическим уровнем комфортно, для него требуется штатив, иногда нужно отбить горизонталь где нибудь на стене, а уровень при этом стоит на полу, приходится придумывать подставки для него.

Конечно штативы продаются, их стоимость зависит от высоты и от типа конструкции, и начинается от 1500 рублей (самый маленький), а с учетом того что вы будите пользоваться штативом очень редко (поверьте мне), смысла тратиться на него нет, ну или не совсем так, покупать дорогой штатив жалко, поэтому я решил сделать его своими руками из полипропиленовых труб, а заодно и опробовать сварочный аппарат для этих труб.

Конечно если вы считаете что будите пользоваться штативом крайне часто, и тем более вам его нужно возить с собой, то лучше выбирать заводского изготовления, на али есть масса таких штативов, посмотреть можно по этой ссылке .

Ну ладно, приступим непосредственно к изготовлению, для этого нам понадобится:

1. Труба ПП (D 25 мм, 2,5 м) — 1 штука
2. Труба ПП (D 20 мм, 2,5 м) — 1 штука
3. Тройник ПП 25 мм — 3 штуки
4. Держатель трубы 25 мм — 5 штуки
5. Термопистолет клеевой
6. Чем резать трубы, у меня была сабельная пила
7. Полт или шпилька который вкручивается в уровень (снизу)

Почти все в сборе

Нарезаем трубы в размер, я выбрал размер опорных ножек около 30 см

Прикидываем как будет выглядеть, нужно ведь как то пропорции соблюсти

Разогреваем аппарат для сварки полипропилена, куплен кстати в Леруа Мерлен за 800 рублей, вроде бы варит не плохо, водопровод на даче смонтировали с помощью него, протечек пока не было.

Когда приваривал центральный тройник к трубам, немного выгнул их вниз к полу (относительно самого тройника), что бы центр был немного приподнят, это облегчает эксплуатацию штатива на неровной поверхности. Стрелками показано куда гнуть.

Ножки тоже выгнул вниз, что бы боковые тройники тоже приподнялись от пола, в итоге уровень стоит на четырех точках опоры (точечных), а не плашмя

Приварил центральную трубку, в которую будет входить труба 20 мм, ведь штатив телескопический.

Подрезал трубу на 25 мм, на высоте 1 метр, в нее вставил трубу диаметром 20 мм (в магазине сразу померил что бы входили друг в друга), обрезал ее полностью вставленной, и оставил несколько см.

Далее нужно закрепить болт резьбой вверх, в трубке на которой будет крепиться уровень или что либо еще. Я сделал это с помощью термопистолета, в хозяйстве вещь очень удобная. Можно купить в строительном магазине или заказать в Китае (дешевле и выбор больше)

Впаял болт в трубу, держится хорошо. Вот что получилось

Попробовал со включенным уровнем, он самовыравнивающийся, откалибровался по горизонту без проблем, о чем свидетельствует зеленый цвет кнопки включения.

Полевые испытания уже на стройке

По факту эксплуатации могу сказать следующее:

Трубы лучше взять помощнее, эти достаточно хлипкие, и уровень может покачиваться если выдвинуть повыше, из за этого может вообще не откалиброваться.

Держатели труб на концах ножек можно не ставить, за счет того что трубы выгнуты относительно тройников, стоит нормально.

По стоимости вышло около 200 рублей.

Для тех, у кого нет лазерного уровня, но он его хочет

Свой уровень я покупал в Леруа Мерлен. он не дорогой, вышел 2500, вещь очень полезная, о покупке не жалею.

Для тех у кого нет таких магазинов в городе, и жадность продавцов зашкаливает, можно заказать из Китая, оставлю тут ссылку на страницу поиска по Али, именно Лазерных уровней, прежде чем покупать читайте отзывы.

Недорогие уровни — бытовые, при дневном свете их не видно, работать можно только в помещении даже днем, их дальность несколько метров. В общем смотрите сами.

И еще, чуть не забыл, для резки полипропилена и металлопластика используют вот такие ножницы.

Я купил в Леруа Мерлене, рублей за 400, у кого нет возможности, можно на али купить, сделал выборку по не дорогим, ссылка на али.

У меня все, спасибо за внимание. Задавайте вопросы, отвечу по возможности

Как сделать лазерный уровень на треноге

При наличии треноги и строительного пузырькового («ватерпас») уровня создание приспособления сводится к установке треноги и крепления к ней уровня с зафиксированной на нем лазерной указкой. На иллюстрации показан уровень с существующим пазом для указки, но на самом деле крепление элементарно делается с помощью хомутов, проволоки или даже скотча.

Самым сложным моментом является правильная ориентация луча лазера. Для этого между указкой и поверхностью уровня желательно вставить кусок жесткой резины или пенопласта, закрепив хомутами или резинками, как показано на схеме.

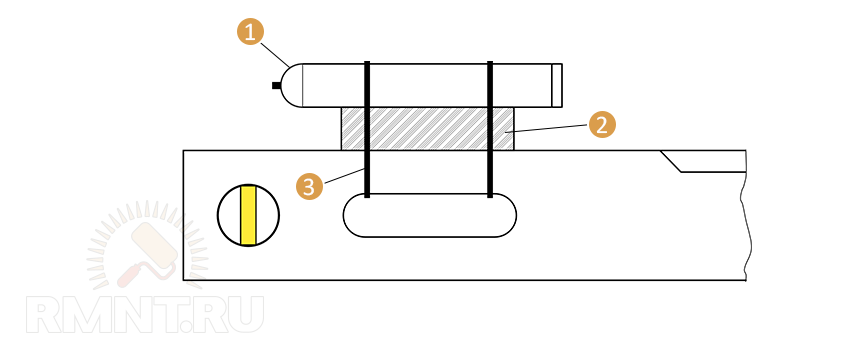

Здесь 1 – это указка, 2 – кусок плотного и в меру упругого материала, 3 – хомуты или резинки. После установки пузырькового уровня строго по горизонтали (это можно сделать на любой ровной поверхности) включается лазерная указка. Подрезая вставку и плотнее или слабее затягивая хомуты, мы проводим своего рода юстировку нивелира (будущего). После того, как параллельность горизонтальной плоскости и луча лазера достигнута, можно крепить получившееся устройство на треноге любым удобным способом.

Как сделать лазерный уровень своими руками

Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег. Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.

Тем более мы постараемся дать пошаговое руководство сборки девайса.

Собрать самодельный лазерный уровень можно несколькими путями. Самый простой способ, это конечно с использованием обычной лазерной указки.

Второй вариант

посложнее, но более продвинутый с применением специального лазерного модуля, который есть в свободном доступе, и стоит буквально несколько сотен рублей. На нём остановимся по подробнее.

Первый шаг

Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.

Второй шаг

Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.

Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:

Третий шаг

Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.

Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.

Четвёртый шаг

• Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.
• На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.
• Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.

Пятый шаг

Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.

Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.

Шестой шаг

Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.

Назначение и конструктивные особенности

Прежде всего следует отметить, что эксплуатация рассматриваемых измерительных приборов предусматривает полное исключение колебаний. Качественный штатив для лазерного уровня обеспечит максимальную устойчивость. При этом будут отсутствовать даже минимальные отклонения, способные негативно отразиться на отметках.

Штативы для нивелиров представляют собой специальную опору или же держатель для надежного фиксирования оборудования. Именно в таком положении возможно добиться соответствующей точности показаний. Многие специалисты именуют описываемые приспособления треногами из-за их конструктивных особенностей и внешнего вида.

На практике часто для установки лазерных уровней используют геодезические штативы, оснащенные специальными винтами. Этот тип устройств можно отнести к категории универсальных. Они эксплуатируются при:

• осуществлении контроля за выполнением строительных работ разной сложности;
• определении параметров строящихся объектов;
• возведении линейных конструкций (ЛЭП, трубопроводы);
• выявлении и определении масштабов деформации различных сооружений.

Конструктивно подставка для лазерного нивелира состоит из основания и штативной головки. При этом бюджетные модели являются неразборными. В то же время профессиональные устройства позволяют устанавливать разные типы измерительных приборов. Неотъемлемая составляющая приспособления – это винт, которым сам прибор крепится к кронштейну.

Универсальные штативы имеют более сложную конструкцию. Речь идет о треноге, по центру которой располагается штатив телескопического типа, имеющий червячный механизм. Благодаря подобным особенностям специалист имеет возможность изменять положение и направление центральной стойки. Выдвижная часть позволяет регулировать высоту всей конструкции.

По мере того как рос спрос на измерительное оборудование и дополнительные устройства, производители старались максимально расширить модельные ряды. В итоге сейчас на рынке представлен целый перечень штативов для лазерных нивелиров и уровней.

В него входят множество разновидностей.

Упомянутый выше геодезический штатив, представляющий собой специализированное приспособление, оснащенное резьбой для установки приборов. К основным плюсам в данном случае относятся широкая рабочая поверхность, универсальность и максимальная надежность фиксации оборудования. Эти штативы эффективно используются при проведении работ как в помещении, так и на улице.

Элевационный штатив – устройство, характеризующееся надежностью и позволяющее эксплуатировать уровни с большим весом. Его главная особенность – это присутствие кривошипной стойки. При помощи ручки данного механизма можно регулировать рабочую высоту с максимальной точностью.

Фотоштативы, представляющие собой предельно легкие устройства. К их плюсам относят мобильность, а также возможность быстро изменять не только местоположение прибора, но и угол наклона. Основным минусом является наличие резиновых накладок на ножках, что усложняет использование за пределами помещений. Не менее важным моментом будет невозможность эксплуатации при сильном ветре из-за маленького веса.

Помимо всего перечисленного, существуют настенные держатели (кронштейны).

Отдельного внимания заслуживает еще один тип приспособлений для фиксации уровней. Речь идет о так называемых распорных конструкциях, которые представляют собой альтернативу классическим штативам. Принцип работы данного устройства заключается в перемещении оборудования вверх и вниз по штанге. Последняя устанавливается враспор между полом и потолком.

Эти телескопические стойки имеют, как правило, яркую окраску с чередованием полос оранжевого и черного цветов. Подобное решение позволяет использовать штанги как в дневное, так и в вечернее время. Высота некоторых конструкции может достигать 3-х метров и более. Изготавливаются стойки из алюминия и имеют минимальный вес, что упрощает их транспортировку и установку.

Простейшие варианты самодельного лазерного уровня из подручных материалов

Нивелир из пузырькового уровня

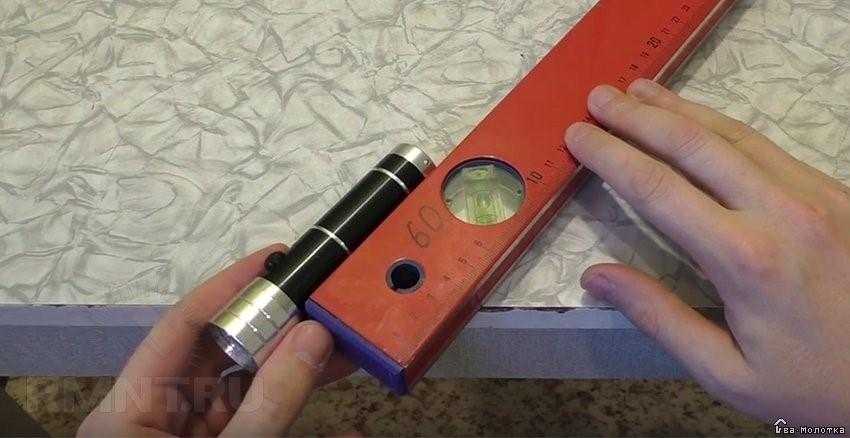

Для изготовления понадобится строительный уровень и лазерная указка. К пузырьковому уровню крепится указка, на которую одевается зажим для фиксации кнопки. В качестве штатива для лазерного уровня можно использовать треногу от фотоаппарата. Уровень выставляется строго по горизонту, затем производится юстировка штатива.

При вращении строительного уровня, пузырек воздуха должен всегда оставаться в верхнем положении. После чего можно производить разметку горизонта от любой точки лазера на стене.

Подвесная штанга своими руками из лазерной указки

В качестве основы используется брусок, желательно из тяжелого дерева. На одном конце сверлится отверстие для лазерной указки, это будет нижняя часть прибора. Верхняя часть бруска подвешивается на любом приспособлении. Правильно отцентрованный нивелир, при вращении рисует горизонтальную плоскость на стенах.

Нивелир на поплавковой основе

Это самый простой вариант лазерного уровня, выполненный на скорую руку. В широкую емкость (миску или глубокую тарелку) наливается вода, практически до краев. Сверху кладется кусок пенопласта с закрепленной горизонтально лазерной указкой. При вращении пенопласта луч лазера всегда будет на одном уровне.

Такие указатели уровня подойдут для несложных работ. Например – при строительстве забора или рытье котлована для бассейна. Если вы затеяли ремонт в квартире, понадобится более точный инструмент.

Второй способ изготовления

Главной частью в составе устройства также остаётся излучатель лазерного луча. В самодельном устройстве вместо излучателя используют простую лазерную указку. Для этого нужно подготовить:

• пузырьковый строительный уровень;
• плотную фанеру либо крепкую доску;
• колышек диаметром 1,2 метра с квадратным сечением либо формой пять на пять сантиметров и диаметром в шесть сантиметров;
• кусочек резины с пористой поверхностью.

С помощью простых манипуляций лазерная указка становится излучателем, от которого в помещение проецируется точка. Для этого применяется простая без дополнительных каёмок. Отверстие нужно заклеить плотной бумагой и создать в ней небольшую дырку. После этого насадка и указка будут создавать на используемой под постройку стене точку небольшого диаметра.

После лазер устанавливается к внешней стороне строительного уровня. Для этого применяют специальные хомуты

Между корпусом и уровнем важно поместить небольшой кусок. Это поможет создать автоматизацию, которая важна для регулировки общего наклона лазерного луча

После прибор помещается на специальную подставку-штатив. Для создания нужно воспользоваться колом, одна часть которого хорошо оттачивается, а вторая выравнивается так, чтобы возникла ровная площадка. К ровной стороне шурупом крепится кусок фанеры либо доска. Крепить полностью не нужно, чтобы можно было легко развернуть дощечку, если это потребуется в будущем.

Колышек вбивается в грунт, если работы проводятся в помещении, то вместо колышка применяют треногу. Вместе с этим подставку выравнивают по горизонтали. На неё крепится специальный уровень и включается в работу излучатель.

После этого на стене возникнет вторая точка. Если совместить их, то появится горизонтальная линия.

Подготовка строительных приборов и инструментов:

перед работой важно устранить место указки, где нет вставки с рисунком, такое отверстие заклеивается картоном, в котором проделывается маленькая дырка, после колпачок аккуратно помещается на прежнее место;
такие процедуры важны, чтобы достичь более высокой чёткости проецирования точки;
простую палку на конце важно сделать острой, а сверху на плоское основание установить фанеру. Угол при этом должен соответствовать девяноста градусов;
сверху на доску устанавливается планка, обладающая той же длиной, что и пузырьковый уровень

Установка проводится с помощью шурупа, чтобы была возможность его повернуть в разные стороны. В конце пузырьковый нивелир крепится к указке, для этого используется пористая резинка и хомут, если это важно для пропила, то создают специальное углубление.

При желании приобрести строительный уровень не нужно быстро идти в магазин и приобретать дорогостоящее устройство. Можно проявить заинтересованность, пожертвовать немного своего времени и создать нивелир своими руками из подручных материалов.

Сделать лазерный уровень под силу каждому, однако нужно тщательно изучить теоретическую часть процесса
Электронный лазерный уровень относится к наиболее необходимым инструментам, которые нужны как строителям, так и людям других профессий. Во время пользования этим уровнем, можно спроецировать пересекающиеся точки и посмотреть, получится ли прямой угол. Покупка подобного прибора в магазине, может достигать до 100-200 долларов, а если потратить немного времени и усилий, то создание самодельного лазерного уровня обойдется в копейки.

Лазерный нивелир своими руками: правильное использование

Мало сделать лазерный нивелир в домашних условиях, нужно еще и уметь им пользоваться. Нужно закрепить палку острым концом вниз, на нужной поверхности, далее используя пузырьковый уровень, выравнивают угол планки, чтобы добиться наиболее точного горизонтального расположения. Нужно включить лазерную указку и аккуратно навести ее на нужную поверхность.

Перед использованием лазерного нивелира стоит посмотреть обучающее видео и изучить инструкцию по использованию

После появления указателя, необходимо сделать небольшую отметку, далее переместить указатель немного в сторону, чтобы точно проверить, не сбилась ли отметка уровня.

После наличия двух точек, требуется провести горизонтальную линию, соединяя их между собой. Если в результате получилась идеально ровная линия – уровень работает и установлен правильно. Точки являются показателем, идеально ли установлена подставка и стойка. Во время работы с подобным устройством, лучше иметь защитные очки, снимающие напряжение с глаз. Юстировка будет проходить еще более быстро, если использовать отвес, помогающий в работе. Сделанный в домашних условиях лазерный уровень имеет немного примитивную конструкцию, но возможность сэкономить приличную сумму денег сглаживает эту проблему.

Специалисты выделяют ряд достоинств, которые имеет домашний нивелир
:

• Достаточно большая длина луча, позволяющая использовать его практически во всех работах, связанных с ремонтом и строительством;
• Маленький уровень погрешности, являющийся несущественным недостатком;
• Высокая скорость произведения разметки и удобство, чего не имеет обычный пузырьковый уровень;
• Но строители выделяют основную и наиболее весомую особенность – возможность проецирования лучей в горизонтальной плоскости.

Самодельный прибор можно будет использовать и в дальнейшей работе, он послужит верой и правдой во время возведения забора, при необходимости отметить границы на приусадебном участке, во время облицовки любого строения. Профессиональным работникам понадобятся покупные уровни, они бывают таких видов. Пузырьковые – он представляет собой пластиковый или деревянный корпус с наличием трех колб внутри. Каждая из них наполнена спиртом и имеет пузырек, он должен располагаться посредине, показывая точное расположение.

Водяные – представляют собой шлангу небольшого диаметра и длиной до 25 метров, с наличием двух колб, все элементы соединены между собой. На каждой колбе имеется нанесенная шкала, подобный прибор имеет как плюсы, в виде низкой стоимости, так и минусы – нужна аккуратность во время залива жидкости, и он работает только на горизонтальных поверхностях. Магнитные – преимуществом их является легкость в креплении – он быстро и прочно устанавливается на любую металлическую поверхность и дает точные показания. Трубный – он сделан в виде прямоугольника и оснащен магнитом и шнуром. Лазерный – он отличается высокой точностью, дальностью действия, но имеет один существенный минус – высокая стоимость.

Полезные советы при создании самодельных нивелиров на основе лазерных указок

Несмотря на удобство, компактность и низкую цену выполненных своими руками устройств, у них есть два основных недостатка: сравнительно малая точность и короткий период работы при постоянном использовании лазерных излучателей. Первый вопрос решается настройкой прибора. Для устранения второго недостатка специалисты советуют заменить батарейки-«таблетки» в лазерных указках внешним источником питания

При этом важно подобрать источник с требуемым напряжением. Обычно оно составляет 4,5 В, но для разных моделей может отличаться

Покупая лазерную указку для устройства нивелира (уровня), стоит внимательно подойти к выбору ее мощности и цвета излучающего диода. Оптимальный вариант – зеленый луч, он менее вреден для зрения и лучше заметен даже в относительно светлых помещениях.

Немного увеличив бюджет, можно приобрести простейший лазерный уровень с рулеткой или без. В этом случае крепить на любую основу можно уже готовый прибор, а не связку пузырьковый уровень-лазерная указка.

Часто у таких устройств уже есть места для установки на штатив или треногу.

Также в качестве источника лазерного излучения можно использовать лазерную рулетку.

Еще один нюанс: если для установки лазера используется готовая тренога (штатив), полезным дополнением к ней станет рейка с разметкой или обычная металлическая (деревянная, пластиковая) линейка. Это позволит поднимать или опускать самодельный нивелир на определенную высоту без дополнительных замеров. Кстати, сам штатив (треногу) удобно делать из ПВХ-труб.

Подставка для прибора

Осталось решить вопрос устойчивого крепления нивелира во время работы. Можно установить корпус на штативе от фотоаппарата. Вращая станину штатива, вы будете проецировать горизонтальную плоскость в виде точек в любом месте на стенах помещения.

Второй вариант – снова использовать корпус от старого жесткого диска. Если прикрутить строго по центру корпус прибора на ось вала HDD, вы получите свободно вращающуюся конструкцию с сектором охвата 360 градусов.

Главное, при работе использовать ровную поверхность, установленную в середине комнаты.

А если у вас объем работ не велик и не требует вертикальной разметки, то сделать уровень из указки можно за 10 минут так, как это показано на видео. Кстати, подобный лазерный уровень не требует ремонта вообще и он всегда под рукой. Неоспоримое преимущество перед всеми современными инструментами.

Штатив используется в качестве опоры для оптических устройств, он обеспечивает максимально точное наведение и сохранение положения прибора в процессе работы. Ключевым параметром штатива является его минимальная и максимальная высота.

Рейка – приспособление для определения разности высот, используется вместе с нивелиром.

Как сделать лазерный уровень на карданном подвесе

Не увеличивая бюджет конструкции, можно изготовить достаточно точный самовыравнивающий лазерный нивелир из той же самой детской указки.

Для изготовления понадобятся:

• два старых жестких диска одинакового размера;
• пластик или ДВП для коробки;
• блок на 3 пальчиковые батарейки от старой детской игрушки;
• мягкий провод от наушников;
• алюминиевый профиль или уголок от старого карниза.

Пошаговая инструкция по изготовлению:

1. Аккуратно разбираем жесткий диск, оставив на месте подшипник и крепление для записывающих пластин

2. Из подходящего уголка делаем кронштейн для подвеса. В качестве оси №1 выступает подшипник записывающих пластин HDD

3. Ось №2 карданного подвеса изготавливаем из подшипника коромысла записывающих головок жесткого диска

4. Подвес для лазерной указки должен быть ровным и тяжелым. В данном случае использованы два алюминиевых уголка, заполненные для тяжести куском МДФ

5. В верхней части штанги монтируется карданный подвес, в нижней – сверлится отверстие для лазерной указки. Все отверстия располагаются строго симметрично друг другу. Над отверстием для указки надо предусмотреть место для центровочного болта

6. Собираем конструкцию кардана. Без лазерной указки штанга должна располагаться строго вертикально под действием силы тяжести. Проверяем свободный ход всех подшипников карданного подвеса

7. Устанавливаем указку в штангу

8. Собираем всю конструкцию в корпусе жесткого диска

9. В подготовленное отверстие устанавливаем регулировочный винт. При его вращении смещается центр тяжести штанги, и можно точно установить горизонталь лазерного луча. Вместо батареек крепим гибкие провода от старых наушников. Соединяем их с внешним блоком питания от старой детской игрушки.

10. Корпус изготавливаем из ДВП или пластика

11. На верхней плоскости можно поместить пузырьковую систему от строительного уровня, для юстировки прибора на поверхности. Подойдет и съемный уголок с уровнем, который обычно есть в комплекте к LCD телевизорам

12. Для прочности и устойчивости конструкции, вторую боковую стенку лучше сделать из такого же жесткого диска. Тогда все стенки будут параллельными, и нивелир будет ровно стоять на поверхности

Изготовленный таким способом лазерный уровень будет иметь класс точности не хуже, чем у промышленных аналогов. К тому же самовыравнивание упрощает работу по прокладке горизонтальной разметки на больших площадях.

Нивелир с компенсатором

Корректная работа нивелира с компенсатором характеризуется горизонтальностью визирного луча зрительной трубы уровенной поверхности земли (угол i) в пределах зоны действия компенсатора.

Юстировку круглого уровня выполняют юстировочными уровневыми винтами, затем зрительную трубу разворачивают на 180° и при необходимости повторяют и проверку, и настройку.

Если поверка обнаружила отклонение сетки нитей, то юстировка нивелира с компенсатором заключается в ослаблении винтовых крепежей сетки и приведении пластинки с сеткой нитей в корректное положение: горизонтальная нить сетки должна быть перпендикулярна оси вращения нивелира, а вертикальная – совпадать с отвесной линией. Исправность компенсатора рекомендуется проверять каждый раз перед началом работы.
