Установка электропривода багажника своими руками

Подготовка к монтажу

Первое, что нужно сделать, — это выбрать правильный механизм. Процесс выбора требует серьёзного подхода

Однозначно не стоит обращать внимание на китайские экземпляры, которые заполонили российские рынки. Долговечность таких механизмов является непродолжительной, а в процессе эксплуатации частым явлением будет неправильное срабатывание и сбои в работе

Стоит выбирать электрические модели от отечественных или иностранных производителей. С таким механизмом эксплуатация авто действительно будет комфортной, а электропривод будет работать без сбоев. Более того, автомобиль с подобным функционалом будет выше цениться при продаже.

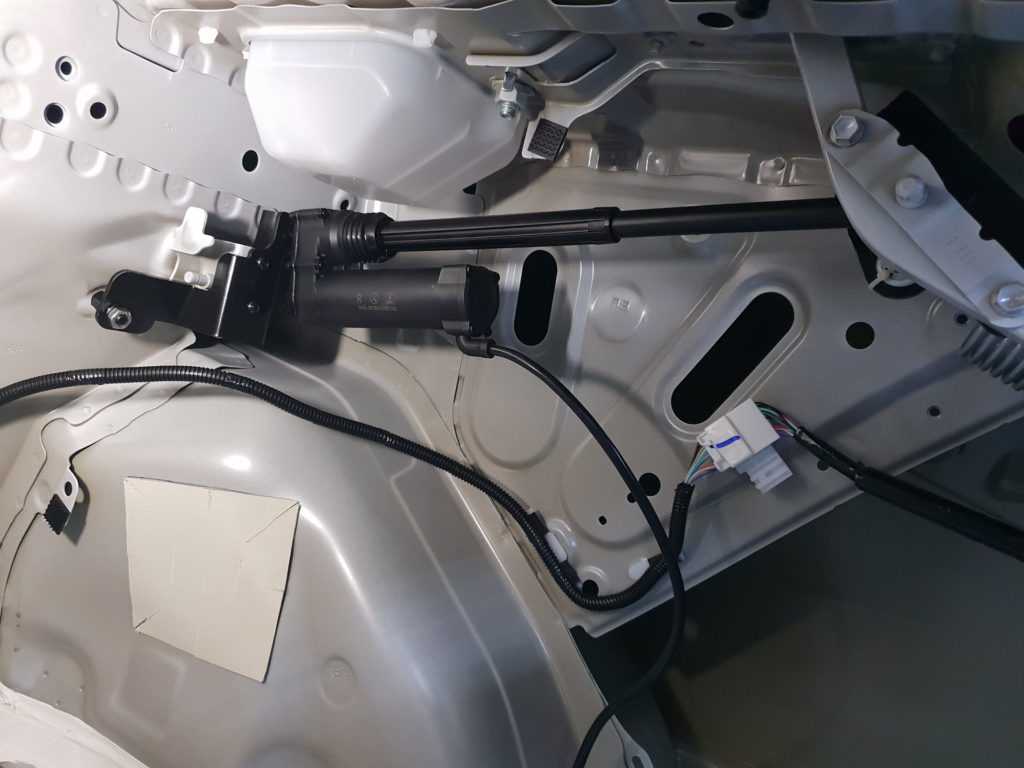

Установленный электропривод багажника

Кроме самого механизма, понадобятся некоторые инструменты. Список может отличаться в зависимости от модели автомобиля. Стандартный набор выглядит следующим образом:

• плоскогубцы;
• набор отвёрток;
• дрель и сверло к ней;
• шуруповёрт;
• мультиметр;
• провода на тот случай, если не хватит длины проводов из комплектации механизма;
• гофрированные трубки, клипсы и лента для изоляции.

Когда этот набор инструментов подготовлен, можно двигаться дальше. А мы тем временем уже переходим к изучению практического руководства, после изучения которого станет понятно, как сделать самостоятельно багажник с электроприводом.

Установка электропривода – запоминаем и воспроизводим!

Для установки электропривода багажника вам также понадобятся крепления для предохранителя, клеммы, электрические провода с сечением 1 мм, изолента и набор инструментов. Приготовьте все эти материалы заранее, чтобы в процессе установки не отвлекаться. Для начала снимите пластиковую накладку багажника, делать это нужно аккуратно, чтобы не повредить её. Крепится она на нескольких болтах и пластиковых защелках. Далее снимите ваш замок, в нем нужно подогнуть один зуб, чтобы при открытии он срабатывал с одного щелчка.

Некоторые автомагазины при продаже электропривода рекомендуют также купить замок, который не нужно дорабатывать – такое предложение вполне обоснованно и сэкономит вам массу времени. После проведения манипуляций с замком приступите к прокладке проводки. Перед выполнением работ с проводкой необходимо снять клеммы с . Возьмите питание от прикуривателя автомобиля, так как этот элемент электроники меньше всего задействован и не потребляет много нагрузки.

Для этого разберите центральную шахту. На промежутке от прикуривателя до кнопки электропривода установите защитный предохранитель. Делать это нужно в удобном месте – в случае выхода из строя его будет просто заменить. Кнопку открытия багажника можете установить там, где вам больше нравится. Далее по схеме, которая идет в комплекте с электроприводом, при помощи электрических колодок сделайте обвязку питания. Прокладку и монтаж проводки для электрического замка лучше всего делать по порогам автомобиля. Длина кабеля, который вам понадобится, составляет 3,5 метра, лишнее отрежете.

После этого можно приступить к завершающему этапу по монтированию механизма электропривода крышки багажника. Существует несколько способов установки привода, нам лучше всего подойдет вариант, в котором не нужно сверлить дополнительные дырки в креплении багажника. Если в вашем случае нужно сделать несколько дырок, тогда выберите более удобное место. Возьмите монтажную планку и прикрутите её в хорошо доступном месте и поместите на неё привод. Монтаж планки с приводом нужно делать, учитывая длину штока механизма.

После этого приступайте к подключению проводов к электроприводу

Особенно важно на данном этапе соблюдать полярность электропитания. Для этого соедините провода, согласно инструкции по схеме

При неправильном подключении двигатель механизма будет работать в обратном направлении, и ваш замок не будет открываться. Перед замком электропривода также установите предохранитель, это обезопасит вас от поломки механизма. Все электрические соединения проводки тщательно перемотайте изоляционной лентой или же используйте специальную термоусадку.

После этого наденьте клеммы на аккумулятор и проверьте работоспособность вашего механизма в целом. Бывают случаи, когда нужно более точно выставить механизм электропривода, для этого отрегулируйте его шток. Если все нормально, и крышка вашего багажника открывается и закрывается, то сделайте монтаж проводки до конца. При обратном монтаже пластмассовой крышки багажника, если есть возможность, наклейте на нее обесшумку, это избавит вас от шума, возникающего при работе электропривода багажника.

Может быть разным. Одни элементы делают ТС красивым и оригинальным, выделяют его на дороге, заставляют оборачиваться и прохожих, и других водителей. Другие элементы отвечают за удобство и комфорт использования автомобиля. Ярким примером удобного тюнинга является установка электропривода на багажник.

Роскошь или необходимость

Функция автоматического открытия багажника присутствует во многих новых автомобилях. Водителям такая функция приходится по душе, ведь к хорошему быстро привыкаешь. Чтобы открыть багажное отделение в автомобиле, достаточно нажать на кнопку в салоне. Замок приходит в действие в результате работы электропривода.

Такая функция может показаться мелочью и несущественным дополнением, пока не придут холода. В морозы замок на багажнике часто замерзает, отчего открыть отделение становится сложной задачей. Приходится тратить время на разморозку механизма. В случае с электроприводом таких проблем не возникнет. Также подобный механизм делает взлом авто более сложным, что также является немаловажным преимуществом.

Подобной функцией оснащаются по большей части импортные автомобили, и то не все. Отечественные производители лишь недавно стали оснащать свои модели таким функционалом. Каждый автовладелец может оснастить свой автомобиль электроприводом для багажника. Сделать это будет несложно, но повозиться всё же придётся.

https://youtube.com/watch?v=7OskvbgB0_M

Оборудование отечественного автомобиля электроприводом багажника

Если устанавливать электропривод открывания и закрывания багажника на отечественный автомобиль (к примеру, ВАЗ), одних лишь базовых элементов механизма, которые и так далеко недешевые, будет недостаточно. Понадобится еще установка доводчика багажника. Поэтому такой способ доработки является нерациональным.

Для отечественных машин подойдет более дешевое и простое решение, такое как использование привода электростеклоподъемников.

Чтобы воплотить в жизнь эту идею, надо купить два механизма ЭСП (к примеру, рассмотрим продукцию компании «Forward» стоимостью около трех тысяч рублей), кнопку управления крышкой багажника (тип 21100-3710620, стоимость – 50 рублей) и модуль закрытия автостекол (марка DenUp-RWC702m, цена – 500 рублей).

В нашем примере стеклоподъемники установлены в багажном отсеке Лады Приора с использованием простого подключения. Задний край рельсы ЭСП резьбовым соединением связан с поперечиной сзади сидения, на которую опирается полка. Передний конец кронштейна стеклоподъемника с приваренной гайкой прикручивается к балке крепления заднего стекла. Для этого в балке прорезается паз, в который бы прошла гайка М6.

В итоге собранная конструкция без проблем срабатывает при нажатии на специально выведенную в салон или на пульт ДУ кнопку.

Использование одного электростеклоподъемника неэффективно, так как он с трудом справляется со своей задачей, да и закрывается крышка багажника с перекосом.

Этих неприятностей лишен механизм из двух ЭСП. В некоторых случаях потребуется регулировки положения замка.

Подготовка к установке

Перед тем, как непосредственно установить электропривод крышки багажника нужно запастись необходимым оборудованием и материалами. Здесь можно пойти двумя путями:

Купить готовый заводской набор. Лучше не покупать сомнительные продукты, а приобрести комплект известного бренда у официального поставщика или проверенного продавца. Хоть и придется заплатить некоторую, иногда довольно высокую цену, но зато вы получите практически все необходимое, чтобы сразу установить электропривод замка багажника, а не искать отдельные комплектующие самостоятельно.
Собрать собственный комплект для замка крышки багажника. В данном случае все нужные материалы и компоненты придется готовить самому. Такой набор может обойтись значительно дешевле заводского, если есть где их взять или знать, где можно недорого приобрести

Также следует уделить внимание совместимости оборудования. Поэтому неопытный человек здесь может столкнуться с определенными трудностями.

Выбор приемлемого варианта за вами. Желательно, чтобы электрический привод багажника имел инерционный механизм, который дает возможность реализовать автоматическую остановку движения двери в случае возникновения на ее пути каких-либо препятствий. Так вы случайно не прижмете себе голову, руку или пальцы, копаясь в багажном отделении.

Основные компоненты обычного привода замка крышки багажника:

• электромотор;
• пара четырехконтактных реле;
• шток-толкатель;
• предохранитель;
• элемент управления в виде кнопки, тумблера, рычага и прочего.

Если багажник планируется открывать из салона с помощью кнопки, то вполне подойдет любой заводской универсальный комплект, монтаж которого не должен вызвать особых проблем даже у начинающего автомобилиста. Для реализации пультового управления придется купить более сложную электрическую систему, подключение которой рекомендуется доверить знающему человеку. Предлагаемые на современном рынке электрические автомобильные замки могут иметь стандартное боковое крепление или же более надежный усиленный механизм работы, но они стоят дороже.

Если вы все же решили не идти легким путем, а собрать электропривод багажника своими руками из подручных средств, то вам могут понадобиться:

• пара модулей и механизмов от электрического стеклоподъемника;
• набор проводов разного сечения;
• комплект диодов;
• электромагнитное реле;
• реле с четырьмя и пятью контактами;
• клеммы и клеммная колодка;
• предохранители;
• набор гаек и болтов.

Список достаточно обширный, поэтому самостоятельная сборка и установка электропривода должна быть оправдана и экономически выгодна. Намного проще, а иногда даже дешевле воспользоваться готовым заводским вариантом с гарантией и инструкцией. Но в любом случае вам понадобится различный инструмент, который должен быть в наличии у любого хозяина: болгарка, дрель, шуруповерт, отвертка, ключи и прочее.

Выбор комплекта

Установка будет невозможной, если в вашем распоряжении не окажется комплект необходимого для монтажа оборудования. Купить его не сложно, но нужно подумать, какой конкретно вариант вам больше подойдет.

Всего рассматривается 2 решения сложившейся ситуации. А именно.

• Заводской набор. Приобретается у проверенных и хорошо себя зарекомендовавших производителей. В комплекте есть практически все необходимое, потому собирать разные элементы не придется. Но цена закономерно выше;
• Любительский комплект. Здесь речь идет о самостоятельной подготовке всех необходимых комплектующих. Перед автомобилистом стоит вопрос о том, где именно их взять и как подобрать набор так, чтобы все подходило. Без соответствующего опыта и определенных знаний сделать это сложно. Зато можно неплохо сэкономить в финансовом плане.

Рекомендуем: Как снять панель приборов на ВАЗ-2114 в 12 этапов? Особенности и подробная инструкция

Не знаю, что именно вы выберите, но хочу дать один совет. Покупайте электропривод, оснащенный инерционным механизмом. Это позволит отключать привод, когда на пути движения крышки багажного отсека появится какое-то препятствие. Грубо говоря, привод не прищемит вам руку или голову, когда вы будете ковыряться в багажнике.

Так что инерционный механизм очень даже полезная штука.

Если же говорить о сборе самодельного комплекта, то тут важно собрать несколько основных элементов. К ним относятся:

• модуль электростеклоподъемника 2 штуки;
• 2 механизма для подъема стекла;
• провода;
• диоды;
• электромагнитное реле;
• пятиконтактные реле;
• четырехконтактные реле;
• колодка подключения релюшек;
• пружины для замка крышки;
• электроинструменты;
• проводка;
• гайки, болты;
• болгарка и пр.

Как видите, набор достаточно внушительный. Потому подумайте, стоит ли пытаться собрать комплект своими силами. Порой куда проще и даже экономически выгоднее приобрести готовый заводской набор с гарантией и всеми сопутствующими преимуществами. Цена не всегда играет ключевую роль.

Подготовка к монтажу

Приобретаем комплект замка. Производителей автозапчастей на рынке сейчас очень много, а различий между комплектами особенных нет

Важно чтобы на устройство имелся гарантийный талон и инструкция по эксплуатации и подключению. Также в коробке вы обнаружите:

• Активатор;
• Клемму;
• Провода;
• Реле.

Дополнительно вам нужно запастись набором стандартных инструментов: плоскогубцы, шуруповерт, отвертки, мультиметр, дрель с твердосплавным сверлом. Помимо стандартных приспособлений сразу же докупите дополнительных проводов, вполне возможно, что длины тех, которые вы обнаружите в коробке, вам не хватит. Также пригодится черная термостойкая изолирующая лента, гофрированные трубки, клипсы для крепления обшивки, так как очень часто обшивка элементов автомобиля крепится на одноразовые.

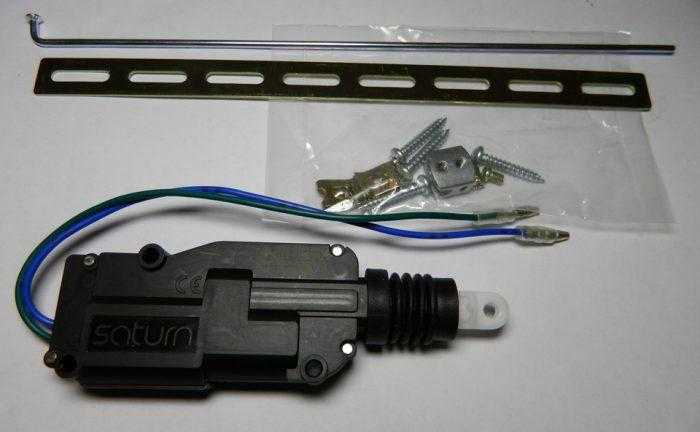

Набор устройства

Установка кнопки открытия багажника — поэтапная инструкция

Сам процесс подключения кнопки открытия багажника лучше начать с изучения инструкции к сигнализации. В схеме подключения следует посмотреть, провод какого цвета от «сигналки» идет на открытие крышки багажника. В большинстве случаев это желто-красный провод.

Если так, то схема подключения кнопки будет выглядеть следующим образом:

Далее можно приступать к выбору места установки кнопки и монтажу всех элементов.

Рассмотрим порядок выполнения работ на примере автомобиля ВАЗ-2107:

В подкапотном пространстве устанавливаем реле . Это место будет оптимальным, поскольку не нужно будет очень далеко тянуть плюсовой провод до кнопки, да и место под приборной панелью найди сложнее. Прикрепить реле можно, например, к креплению бачка стеклоомывателя

Очень важно при монтаже всех элементов обеспечить надежную герметичность и изоляцию контактов;
Далее сквозь штатное отверстие всех проводов прокладываем два новых провода — на кнопку и непосредственно на сам активатор;
Проводим проводку до багажного отсека по салону. Делать это проще всего под ковролином, где проходят штатные провода;
По багажнику провода, идущие на активатор, тоже соединяем к основному пучку проводов, крепим связку изолентой или хомутами;

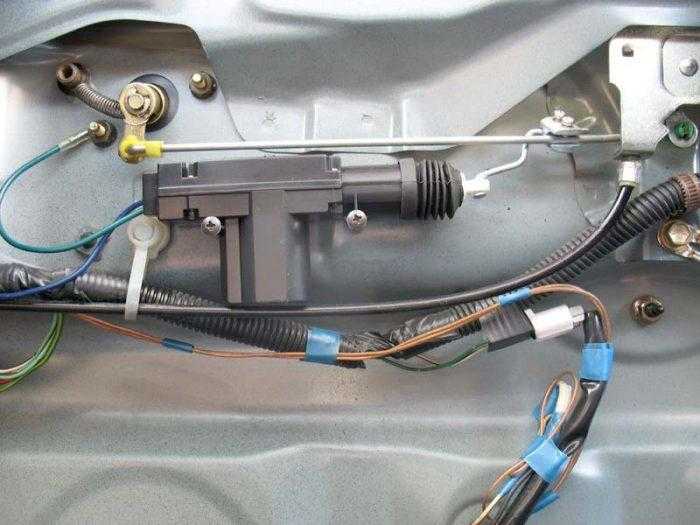

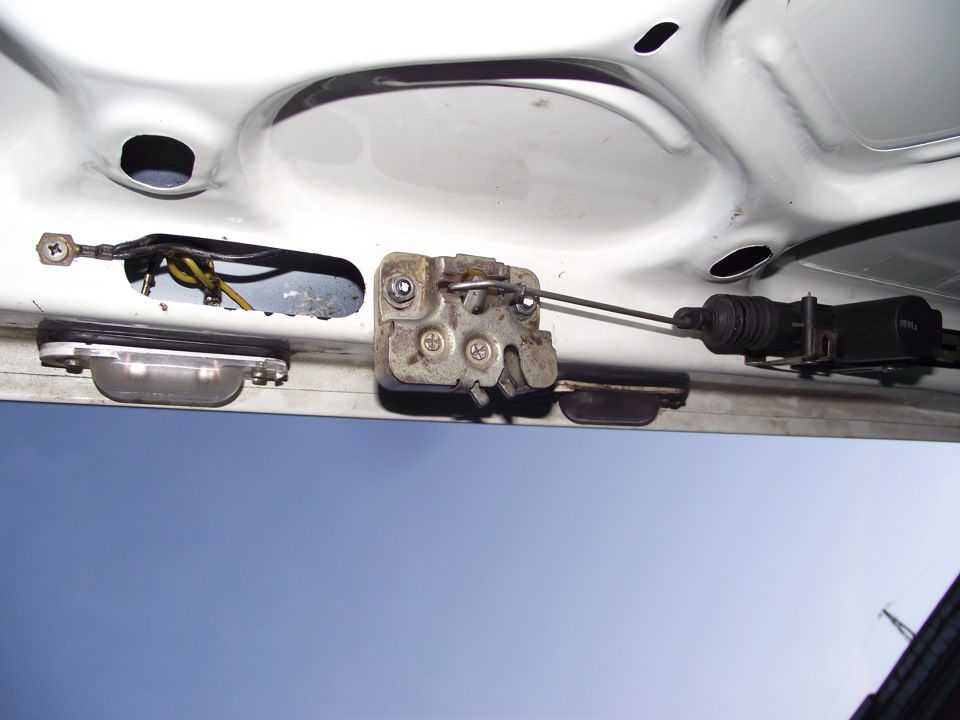

Устанавливаем активатор на замок крышки багажника

Тут следует учесть, что электропривод может работать как на втягивание, так и на толкание. Для изменения выполняемого действия достаточно изменить полярность подключения.
Для подключения активатора необходимо снять замок, открутив две гайки, и просверлить отверстие в боковой части замка, чтобы завести тягу и соединить ее с язычком замка. Не будет лишним закрыть активатор и замок кожухом — это защитит механизм от пыли, грязи и механических повреждений;
Затем ищем наиболее подходящее место для установки кнопки . В «семерке ВАЗ» неплохим вариантом станет место на пластиковой накладке слева от водительского сидения — так кнопка всегда будет под рукой;
Установка кнопки выполняется очень просто: просверливается отверстие в накладке, вставляется кнопка, надеваются клеммы. Минусовой провод можно подключить тут же, на болт крепления накладки — работа выполнена! Можно проводить тестирование.

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Полезные советы

Перед началом работы с электрикой следует определить для себя, будет ли крышка багажника открываться с кнопки на брелке сигнализации. Если да, то нужно установить, что она выдает на соответствующий провод — «плюс» или «минус», поскольку электропривод может работать как на втягивание, так и на толкание (зависит от полярности подключения).

К выбору активатора тоже следует подойти ответственно. Не стоит покупать дешевые китайские аналоги, лучше остановить свой выбор на заводском ВАЗовском электроприводе.

Багажный отсек представляет собой неотъемлемую часть каждого автомобиля, где можно транспортировать разные грузы соизмеримые с грузоподъёмностью автомобиля. Багажник «Жигулей» седьмой модели изначально не имеет ни шумоизоляции, ни привлекательной отделки, ни удобного управления замком, что заставляет владельцев этого авто задумываться над доработками различного характера.

Самостоятельная установка

В первую очередь необходимо закрепить электропривод на крышке багажника и обеспечить его механической связкой с самим замком. Для этого придется сделать два надреза на замке, а получившийся свободный «язычок» отогнуть. Таким образом, мы получили доступ непосредственно к той части замка, дернув за которую крышка багажника откроется. Теперь закрепляем длинную металлическую палочку из набора так, чтобы при работе системы замок мог закрыться. Вполне возможно, вам придется отрезать лишние сантиметры этого штифта.

Процесс установки устройства

Теперь наше устройство установлено исправно и остается только подключить электрику. Для этого воспользуемся схемой, приведенной ниже.

Важно! На время работы с электрикой снимите аккумулятор!

В большинстве автомобилей электрика работает от плюсового напряжения на 12В. Однако, если вы сомневаетесь в том, что у вас все так же, лучше уточнить у продавца авто и не использовать эту схему для подключения

Очень важно выполнить правильное соединение проводов, так как от этого зависит исправность работы вашего автомобиля в целом. В лучшем случае какие-то опции будут работать просто неправильно, в худшем произойдет короткое замыкание

И не всегда после него можно восстановить электрику и электронику машины. Да и стоить эта работа будет приличных денег. Помимо вышесказанного, прокладывайте провода там, где уже проложена штатная проводка. В тяжелых местах, например, тогда, когда придется потянуть провод из салона в багажник, необходимо использовать защитные гофрированные трубки.

Схема подключения электрики

Работа с электрикой

Для начала, согласно схеме подключаем все элементы, находящиеся в багажнике. Теперь необходимо подтянуть провода к водительской двери. Здесь все зависит от модели автомобиля. Кому-то будет удобно тянуть электрику через дверные пороги снизу, для кого-то подойдет вариант защитных планок сверху. Сразу же закрепляйте провода хомутиками. Если длины не хватило, берите дополнительный провод, а место стыка пропаяйте паяльником и перемотайте скотчем. Продолжаем подключение. К электроприводу подсоединяем минусовой провод, а потом второй минусовой провод подсоединяем к главному реле управления. Третий, он же последний провод нужно подключить к сигнализации. Для этого необходимо найти блок управления, скорее всего, он находится под приборной панелью. В нем вы обнаружите свободные контакты для подсоединения.

Подключение электрики к ЦЗ

Проверяем, находим минусовой и подсоединяемся. Это последние действия, которые нам необходимо выполнить. После этого возвращаем аккумулятор на место и проверяем работоспособность системы. Бывают такие случаи, когда замку не хватает тяги для закрытия. В таком варианте достаточно установить дополнительную пружинку для замка и проблема должна устраниться. Есть еще один момент, который мы не осветили – кнопка дистанционного управления. Установка очень проста, а способ подключения описан на той же схеме выше. Под кнопку можно использовать абсолютно любой аналог, хоть от стеклоподъемников. А расположение также зависит исключительно от ваших предпочтений.

Возможный вариант расположения кнопки

Как сделать своими руками

Подготовительный этап завершен. Пора переходить к монтажным работам. Однако начнем мы с более простого — установки электропривода на замок крышки багажника. Ведь этот вариант подходит даже для российской «классики».

Действовать в этом случае необходимо по такой схеме:

снимаем клеммы с аккумулятора;
открываем багажник;
откручиваем саморезы и отщелкиваем аккуратно (очень хлипкий материал и крепления) пластиковую защиту с крышки;
демонтируем замок и дорабатываем его таким образом, чтобы он открывался по одному щелчку;

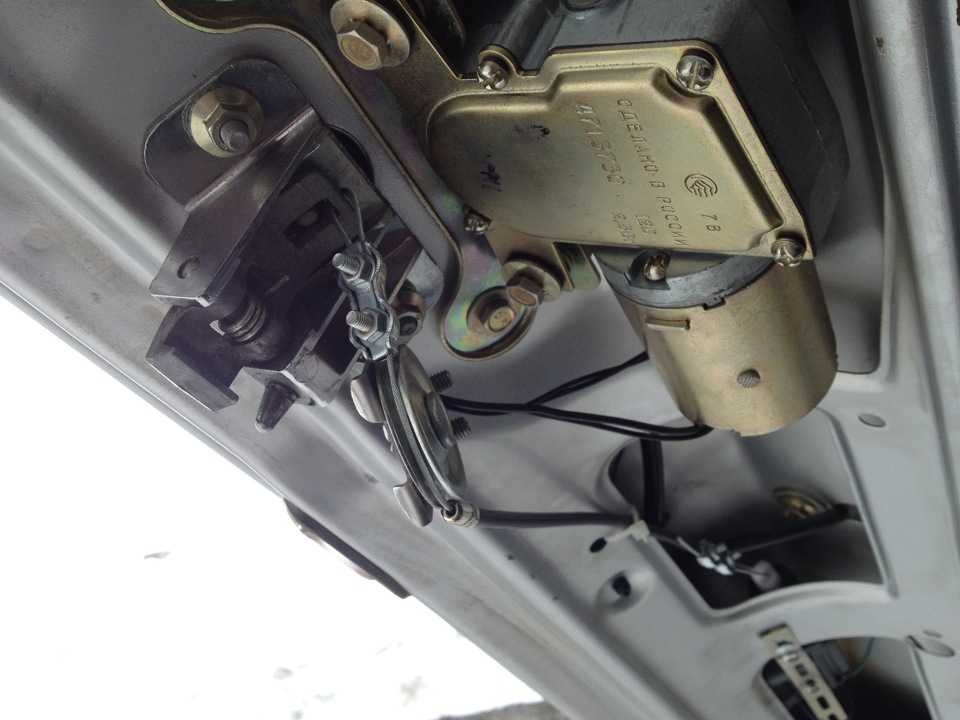

находим на крышке подходящее место для привода и фиксируем мотор при помощи крепежной рейки (возможно придется сверлить отверстия на выступающих элементах конструкции, поэтому действовать необходимо крайне осторожно и желательно обработать новые дырки защитным составом);
соединяем замок и привод при помощи штока или тросика;
ищем место для установки разъема под 4-х контактное реле;
протаскиваем проводку через пороги к водительскому креслу;
устанавливаем кнопку в удобном месте салона автомобиля;
подключаем все элементы электрической цепи к бортовой сети (один провод на массу, а другой к соответствующему разъему реле;
по такой же схеме подключаем предохранитель, который лучше расположить в легкодоступном месте салона транспортного средства;
тщательно изолируем все соединения проводов;
подключаем аккумулятор и проводим испытания.

Совет!!! Чтобы багажник после срабатывания привода замка открывался полностью нужно поменять пружины в приводе. Идеально в этом случае подходят элементы механизма из вазовской «десятки».

Подключить электропривод замка багажника к кнопке на пульте дистанционного управления будет несложно, если сигнализация, установленная на транспортное средство, имеет такую опцию. Во всех остальных случаях потребует покупка, монтаж и настройка дополнительного дорогостоящего оборудования, что делает процесс нецелесообразным.

Второй вариант — установку полноценного устройства для дистанционного открывания и закрывания багажника — будет значительно сложнее. Справиться с такой работой смогут только опытные сотрудники СТО или мастера, имеющие большой опыт электромонтажных и слесарных работ.

Приведенный пример является только рекомендацией, так как схема по установке стандартного электропривода багажника зависит от конструкции автомобиля, а при использовании устройства, собранного своими руками, придется искать собственные решения.

Советы профессионалов, как не допустить замыкания в электрической части

Что бы не допустить замыкания в электрической части, необходимо заранее вооружится мультиметром, который даст возможность проверить сетевое напряжение. Кроме того, следует правильно разместить проводку. Поэтому, в некоторых случаях, лучше доверить свое транспортное средство профессионалам.

Владельцы автомобилей уже знают, что практически все ее механизмы легки в управлении. Действительно, очень удобно, когда все что нужно – это нажимать кнопку. Одно из таких «удобств» — механизм электропривода багажника, благодаря которому, его крышка может двигаться самостоятельно.

Подключение электрозамка к сигнализации

Установить на машину электрическое запорное устройство своими руками рекомендуется по следующей схеме:

1. Внимательно ознакомиться со схемой установки в прилагаемой документации. Выполнить разметочные работы на крышке багажника. Подготовить крепежные отверстия.
2. Установить, закрепить электропривод замка к крышке багажника машины. Подогнать, отрегулировать тяги привода электрозамка по запорному устройству. Соединить тягу с механизмом закрытия, закрепить ее.
3. Отключить клеммы аккумуляторной. Проложить электропроводку, согласно схемы подключения, подключить. Проверить мультиметром правильность и надежность электрических соединений. Соединить соответствующие разъемы блока управления сигнализации автомобиля и электрозамка.
4. Установить на место клеммы аккумуляторной батареи машины, закрепить. Проверить работу замка багажника, установленного своими руками на корректность работы. При необходимости произвести регулировку, установку повторить.

Надежная работа электрического-замка обеспечивается дублированием включения функций открытия, закрытия. Для дублирования функционирования замка багажника специалисты рекомендуют установить в салоне кнопки, отвечающие за работу запорного устройства. Кнопка размещается в салоне в удобном для водителя месте, в каком особого значения не имеет. Главное правильность подключения, которое контролируется мультиметром.

Как установить электрозамок на багажную дверь

Перед установкой следует подготовить набор необходимых инструментов и дополнительных материалов. Итак, нам понадобятся:

1. Соединительные провода.
2. Клеммы.
3. Изолента.
4. Предохранительные крепления.
5. Набор гаечных ключей.
6. Несколько отверток (плоских и фигурных).
7. Кусачки.
8. Плоскогубцы.

Начинать самостоятельную установку электропривода крышки багажника необходимо с демонтажа расположенной на ее внутренней стороне пластиковой накладки, которая закрывает доступ к замку. Практически всегда при покупке этого устройства продавцы предлагают дополнительно приобрести уже доработанный под него замок. Не стоит игнорировать это предложение, поскольку его приобретение позволит избежать целого ряда банальных проблем при установке всего механизма и дополнительно сэкономит немало времени и нервов. Следующим этапом монтажа будет прокладка проводки к замку от электросети прикуривателя. Выбор именно прикуривателя обоснован в том случае, если этот элемент практически никогда не используется. К тому же, в случае необходимости устройство способено выдержать повышенные нагрузки. Для того чтобы запитать электрозамок, необходимо разобрать вход прикуривателя для установки предохранителя между ним и кнопкой запуска привода.

Кнопка привода может быть установлена в любом удобном месте. После этого переходим к прокладке проводов питания по порогам автомобиля. Для этого потребуется около 3,5 метров кабеля. Финальным этапом установки станет монтаж доработанного замка багажника с его последующим включением в сеть и настройкой

Выполняя подключение электропривода, важно не перепутать полярность, иначе якорь электромотора будет вращаться в противоположную сторону, в результате чего механизм не будет функционировать. Также целесообразной станет установка предохранителя в цепи непосредственно перед электродвигателем, дабы избежать его возможного выхода из строя. Скажу честно

ну думал что данная доработка вызовет чтоль ажиотажное любопытство. Не буду томить… поэтому начну

Скажу честно. ну думал что данная доработка вызовет чтоль ажиотажное любопытство. Не буду томить… поэтому начну.

ПРИВОДЫ

в роли приводов были использованы реечные электростелоподъемники форвард (не гремят). также подойдет аналог от Граната(дешевле, лучше приспособоить). Подойдут модели для ваз классики и нивы.

УСТАНОВКА ПРИВОДОВ

Думаю слова излишни. все видно по фотографиям

ЭЛЕКТРИКА

на данный момент для управления приводов используется вот такая схема:

Немножко пояснения. Итак, группа релюшек R1-R4 используются в роли триггера для управления любых девайсов с помощью кнопки без фиксации. то бишь при первом нажатии кнопки на выходе R4 будет +12, при повторном — напряжение будет отсутствовать. релюшка R5 нужен только для того, чтобы подавать управляющий “минус” на вход доводчика на протяжении его работы. его наличие обуславливается только изза режима работы доводчика, т.е. в моем случае мною используемый доводчик требуется подачи управляемого “минуса” на всем протяжении его работы. но есть доводчики которым необходимо только кратковременная подача управляемого “минуса” — в этом случае релюшку R5 можно исключить. релюшка R6 и R7 используются для реверса полюсов питания приводов.

Доводчик использовался самый дешевый — двухканальный Мистери PWM-2 с одновременной работой обоих каналов

Все это хозяйство было помещено в пластиковую коробку и закинуто в нишу задней арки. Основное питание развязано напрямую с АКБ через пред в 10А.

Чем хороша данная схема — не требуется использование никаких лишних датчиков аля концевики или т.п.

УПРАВЛЕНИЕ

На данный момент управление реализовано от кнопки открывания багажника штатного брелка, брелка сигнализации и с помощью кнопки на самом багажнике. Скорей всего будет внедрена еще кнопка в салон. но пока в процессе раздумья ибо в замешательстве куда там лучше всего внедрить кнопку.
