Ленточный гриндер: особенности работы и нюансы выбора альтернативы шлифовальному станку

Как выбрать гриндер для дома

Выбирать модель гриндера необходимо с тем учетом, какого типа материал необходимо обрабатывать. Например, выпуклые или плоские поверхности «финишировать» необходимо специально предназначенными для этого ленточными станками. Кроме этого нужно учитывать еще несколько характеристик.

Мощность

Современные заводские модели изготавливаются с мощностью от 500 до 1500 Вт. Модели устройств с максимальными показателями от 1200 до 1500 Вт будут не лишними, если регулярно приходится обрабатывать различного рода заготовки. Такое оборудование подойдет автомеханикам, электрикам, монтажникам, столярам.

Для любительской эксплуатации нет смысла выбирать сильные агрегаты. Достаточно будет 800 Вт, чтобы время от времени зачищать различные детали. Такие гриндеры устанавливают обычно в личных гаражах и мастерских.

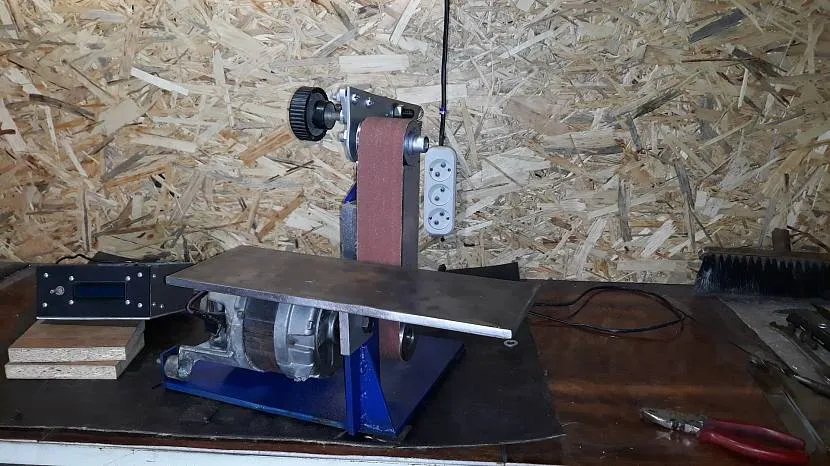

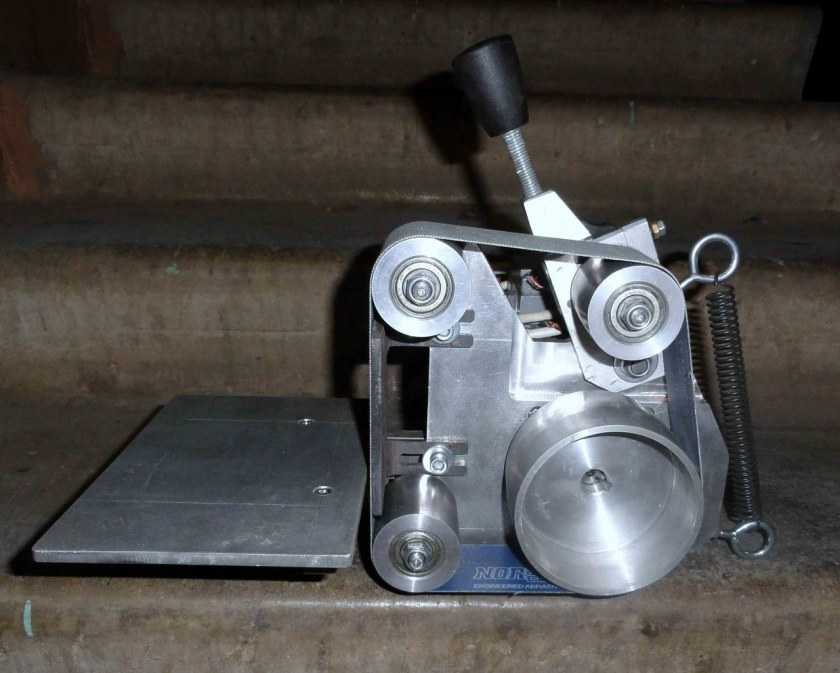

Ленточный настольный гриндер с небольшой станиной для обработки мелких деталейИсточник drive2.ru

Скорость движения ленты

Скорость движения ленты — немаловажный фактор, который берется во внимание при выборе станка. Принято разделять устройства на три группы

• 200-360 м/мин. Такой скорости будет достаточно, чтобы обрабатывать какие-то фрагменты небольшой величины. Данные устройства помогут выполнить качественную шлифовку дерева, металла и пластика, а также удалить слои краски на поверхностях труб, металлопрофиля. Данной скорости хватит для того чтобы подготовить детали для работы, требующей высокой точности.
• 360-500м/мин. Высокопроизводительные агрегаты, которые приобретаются чаще для небольших мастерских. Обычно для этих гриндеров выпускаются специальные узкие шлифовочные ленты. Другие сюда не подходят. Обрабатывают любого типа поверхности.
• 500-1000 м/мин. Это оборудование специального назначения. Предназначены для обработки труднодоступных участков на деталях. Традиционно оснащены узкими лентами.

Масса

Этот показатель следует учитывать, если предполагается постоянно совершать обработку вертикальных деталей и приходится удерживать прибор в руках

Для горизонтальной шлифовки массу можно не брать во внимание

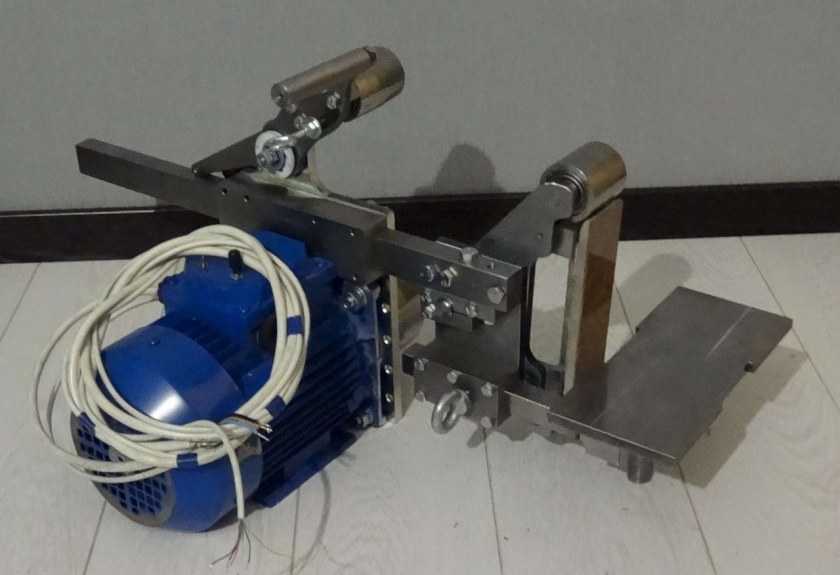

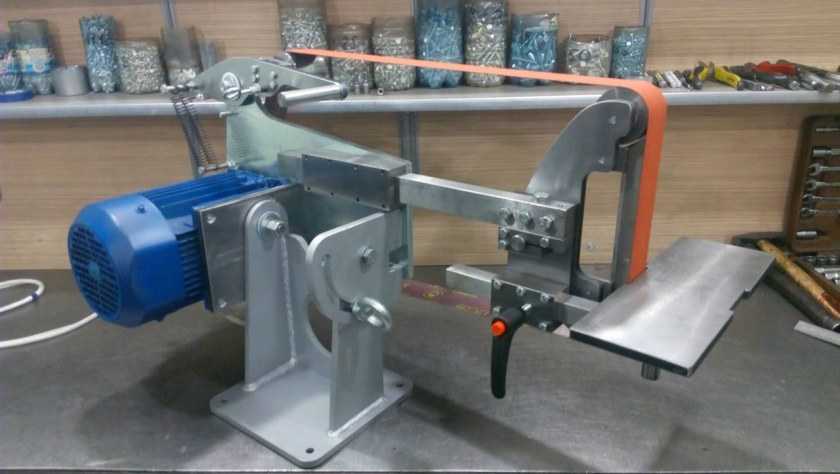

Ленточный гриндер на массивном металлическом каркасеИсточник popgun.ru

Обычно вес установки варьируется в пределах — 2,5-7 кг. Те, что более увесистые имеют высокую мощность.

Размер шлифовальной ленты

Размер шлифовальной ленты обычно связывают с параметрами мощности и скорости. Чем шире будет лента, тем она должна медленнее двигаться на шкивах. Соответственно, мощь устройства для широкой ленты должна быть выше.

Обычно для гриндеров выпускаются ленты шириной 75-76 мм, 100 мм, 115 мм. Длина может быть 457 или 533 мм. Получается, если лента длиннее, то и эксплуатация ее будет дольше.

Дополнительные особенности, которые может выполнять ленточный гриндер

Гриндер может иметь полезные дополнения к функциональности, среди которых

• рамки, предназначенные для определения точных границ снятия материала;
• крепления, которые сделает более надежную фиксацию установки для выполнения сложных обработок;
• плавный пуск, который позволяет постепенно набирать обороты, предупреждая рывки и, как следствие, разрыв ленты;
• элементарная замена оснащения, не требующая откручивания сложных механизмов с помощью гаечных ключей;
• автоматической центровки. Такая опция полезна в случае поочередной обработки разных типов материала. Она позволяет скорректировать движение вала и ленты;
• система поддержания оборотов, которая поможет при выдаче большой нагрузки на прибор.

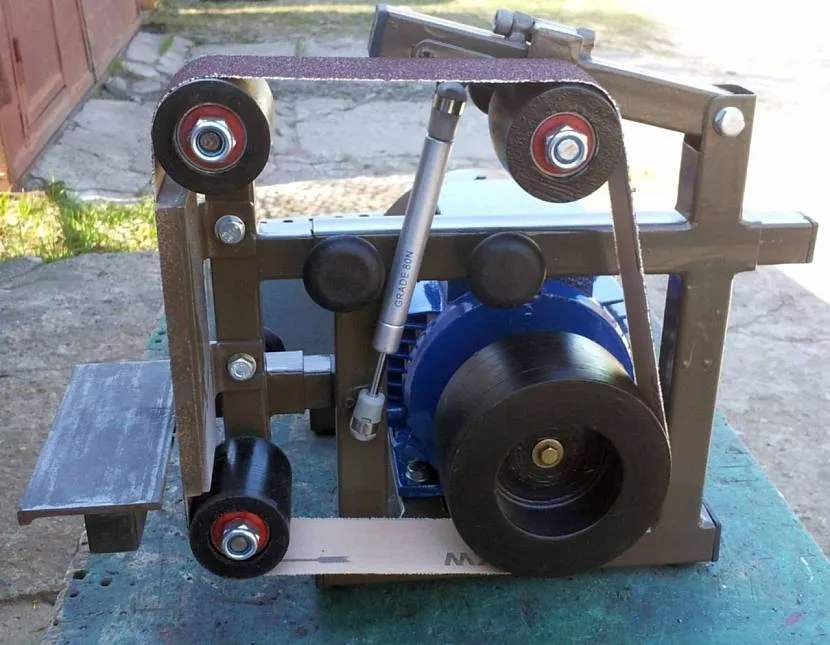

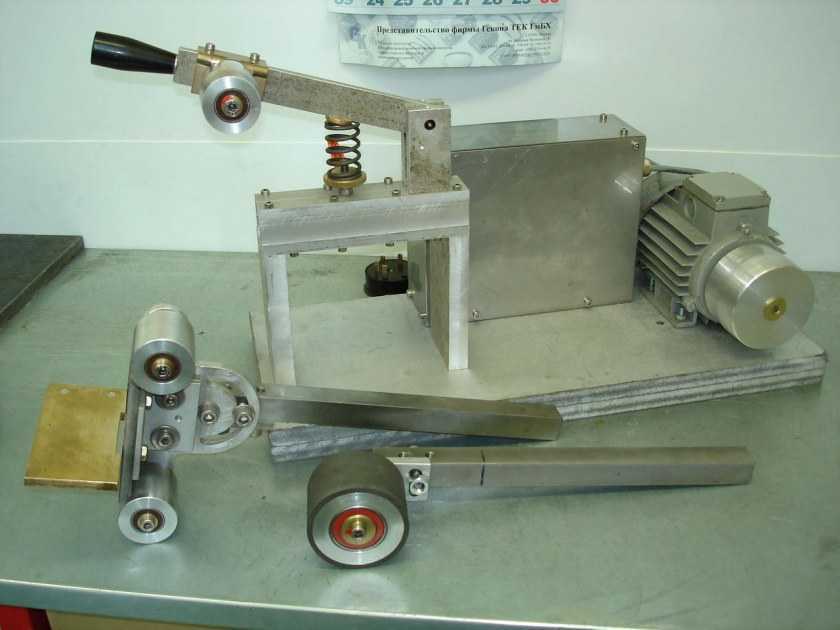

Шлифовальный гриндер с регулировкой натяжения лентыИсточник guns.allzip.org

Большинство моделей предлагаются с несколькими дополнительными рукоятками. Они позволяют упростить эксплуатацию прибора при шлифовкке сложных деталей.

Двигатель для гриндера, подойдет или нет

Всем доброго времени. Вопрос в шапке, подойдет ли двигатель. Нужен на гриндер, балконный вариант, длина ленты 610 и 915мм, диаметр приводного шкива 80 и 125мм соответственно. Этот двигатель понравился габаритами и весом, маленький культурный. Но, если подключать на 220в через треугольник, большая потеря. Если подключать через конденсатор то потеря меньше, но через 5мин нагревается вал, сильно. Есть смысл покупать однофазный двигатель на 220в на 1.1квт или лучше купить Владикавказский частотник 220в на 380в. Не могу определится, может кто что подскажет.

Если есть возможность, конечно лучше частотник.

Эмм, тут у вас присутствует попытка смешать теплое с мягким. Двигатель трехфазный, в однофазную сеть напрямую его нужно включать треугольником с фазосдвигающим конденсатором из расчета примерно 7мкф на 100вт мощности. В этом случае его мощность составит примерно 70% от номинала. Если есть деньги, то частотник плюс трехфазник на порядок интереснее однофазника такой же мощности.

Народ, есть вопрос глупый, но никак не дает покоя). У самого знания по электрической части на зачаточном уровне, спрашивал более опытных, но тоже вразумительного ответа не получил. Почему нельзя сделать более простую систему для регулировки оборотов, нежели частотник, к примеру семисторный регулятор, или он только для моторов с щетками подходит? Что-то ценник на эти частотники, какой-то не гуманный.

Для асинхронных бессмысленно. Частота вращения жестко задается частотой питающего напряжения и конструкцией статора. Регулировка напряжением только для синхронников да и то без обратной связи с падением мощности, что не всегда допустимо.

Характеристики, которым должна соответствовать лента для шлифовального агрегата

Подбор абразивной полосы – важный этап во время сборки мини-гриндера своими руками. В первую очередь нужно определиться с протяженностью ленты и ее шириной. На геометрические параметры полосы оказывают влияние два основных фактора:

• размеры гриндера;
• назначение агрегата.

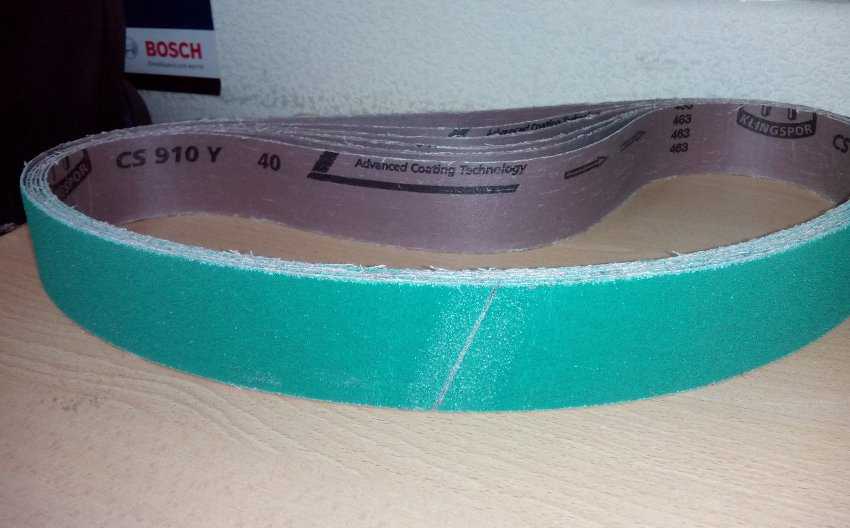

Тканевая основа лучше выдерживает поверхностное натяжение

Бесконечные абразивные полосы также подразделяются на типы по зернистости. Длина шлифовальных полос может быть разной (от 610 до 1830 мм). Такие ленты имеют ширину 50 или 100 мм. Первый вариант чаще всего встречается в агрегатах, собранных своими руками в домашних условиях.

Качественная абразивная полоса в обязательном порядке должна иметь эластичную основу из ткани

При выборе подходящего инструмента также необходимо обращать внимание на то, какое количество оборотов может выдержать полоса. Рекомендуется приобретать изделия, которые способны работать при 1500 об/мин

Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками. Чертеж, составленный ранее, должен содержать информацию о габаритах абразивной полосы и других ее характеристиках.

Хорошая лента обязана иметь высокую абразивную стойкость. От этого показателя зависит резистентность ленты к износу. Для самодельных аппаратов рекомендуется использовать ленты, протяженность которых составляет не более 123 см. Абразивная полоса должна быть не только устойчивой к износу, но и иметь хорошую сопротивляемость к высоким температурам, образующимся во время трения о заготовку во время работы.

Стоит отметить, что ленты небольшой длины гораздо более подвержены износу, нежели изделия большей протяженности

Специалисты советуют обратить внимание на картинки с изображением готовых изделий. Фото аппаратов позволяют дать ответ на вопрос о том, как сделать гриндер своими руками

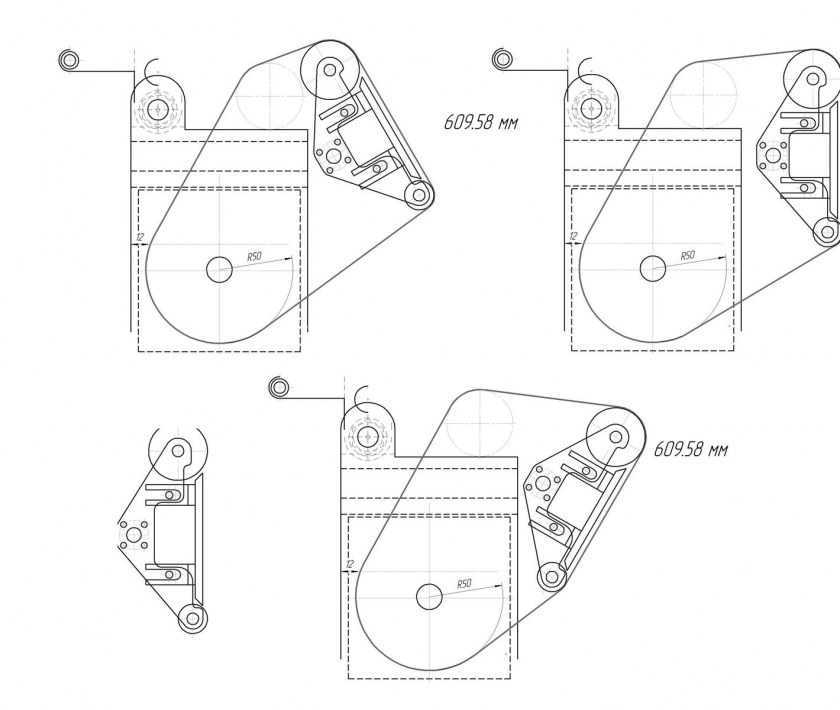

Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно.

От выбора ленты зависит скорость и качество обработки изделий

И, наконец, особое внимание необходимо уделить месту склейки абразивной ленты. Стык двух концов полосы должен быть максимально аккуратным, без каких-либо дефектов или выступов

Как склеить ленту для шлифовального агрегата самостоятельно

Ленточные шлифовальные аппараты содержат пружину, которая выполняет очень важную функцию: натягивает просевшую в результате износа ленту. Смена ленты производится несколько раз даже при обработке небольшой заготовки. Это следует запомнить.

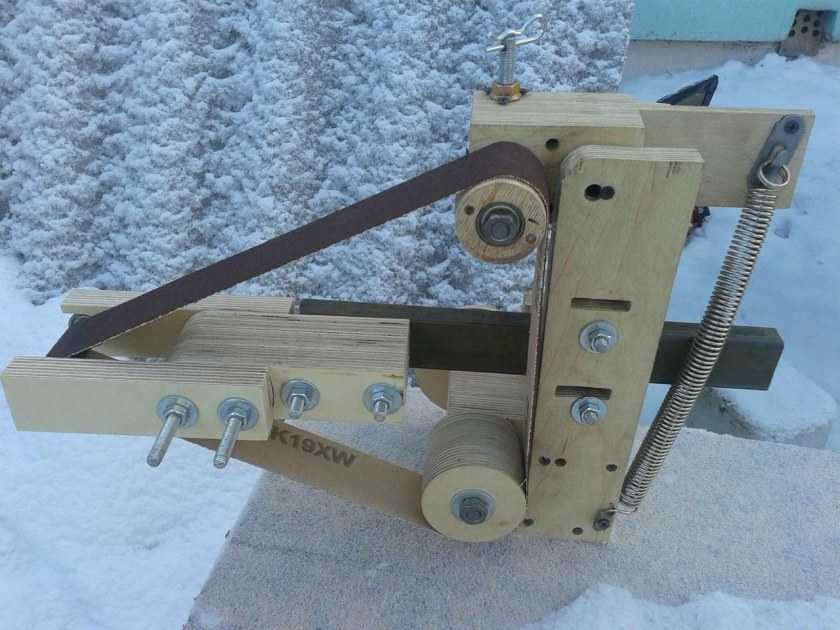

При сборке гриндера своими руками из фанеры или металла абразивную полосу можно изготовить самостоятельно. Склейка такой ленты – сложное мероприятие, которое не терпит ошибок. В интернете существует множество советов о том, как правильно выполнить склейку ленты, однако многие из них являются неверными.

Процесс склейки выглядит следующим образом. Вначале нужно подобрать наждачный материал на тканевой основе. Затем стоит подготовить оба конца абразивной полосы. Для этого производится их зачистка. Шов на полосе выполняется исключительно методом «встык». Специалисты обязательно рекомендуют усиливать склеенную ленту с внутренней стороны посредством плотной полоски ткани, которая фиксируется с помощью специального клеевого состава.

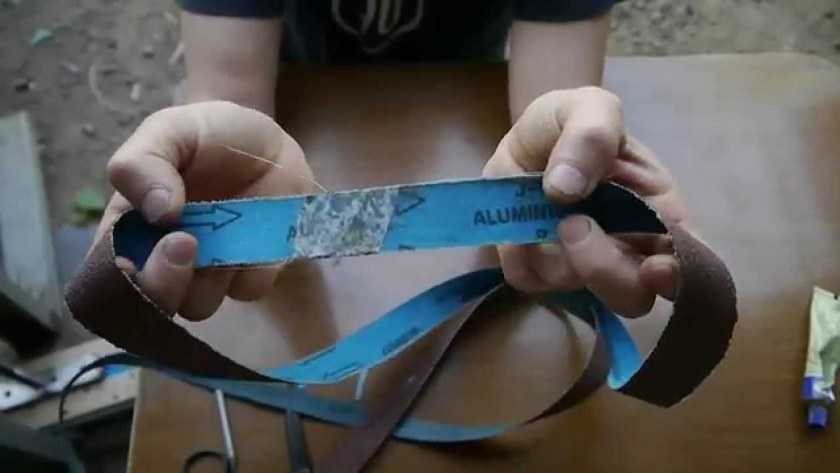

Склейка ленты – сложное процесс, который не терпит ошибок

Для того чтобы соединить концы абразивной полосы, требуется приобрести специальный клеевой состав. Лучший вариант – применение эластичного клея. Экономить при этом не стоит, так как дешевые средства, как правило, не отличаются хорошим качеством.

Перед началом склеивания необходимо подготовить полосу для ленточного наждака. Гриндер своими руками (из подручных материалов) нуждается в надежной абразивной полосе, которую сложно выполнить в домашних условиях. Процесс производится с применением клеевой палочки, которая устанавливается на термопистолеты. Вначале производится подогрев состава. Для этого можно воспользоваться обычным феном, который есть в каждом доме.

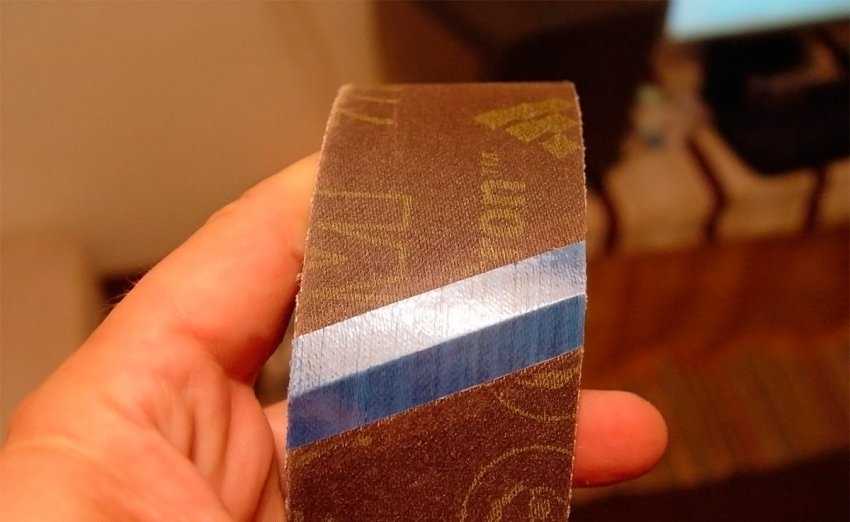

Типы соединений ленты

Уже говорилось о том, что лента может формировать бесконечную полосу обработки. Но для того чтобы сделать отрезок бесконечным, необходимо его соединить. Для выполнения этой задачи применяются разные методики. К примеру, соединение нахлестом позволяет получить прочный шов, однако в этой системе неизбежно сформируется волна из-за двух наложенных друг на друга пластов. Есть модели станков и гриндеров, которые терпимы к этому недостатку, но к ним не относятся машины, предназначенные для тонкой доработки. Дело даже не в станке, а в поверхности самой шкурки, которая не сможет обеспечить оптимальную зачистку. Может соединяться шлифовальная лента для станков и по методу встык. В этом случае качество обработки материалов будет существенно выше, но прочность полотна в станке – напротив, понизится.

Устройство поворотного стола

Поворотное приспособление для гриндера – скорее роскошь, но приятная. Такая система сильно расширить функционал станка и облегчит работы со сложными деталями. Цель такого поворотного механизма – сменит ось рабочей поверхности, проще говоря плоскость, на которой идёт заточка. Очень часто можно найти вот такой, не совсем простой для исполнения, но понятный механизм поворотного стола.

Поворотные станины или столы для гриндера во многих самодельных моделях не используются, это прерогатива профессиональных станков, созданных для решения нескольких задач

Как мы уже замечали – профессиональный шлифовальный станок – удовольствие не из дешёвых. Однако, если вы профессионально хотите заниматься предоставлением услуг, связанных с использованием механизмов, то вам придется рассмотреть готовые варианты станков. Такие решения достаточно универсальны и при должном терпении и сноровке могут окупить себя. Рассмотрим коротко некоторые модели, которые популярны в настоящее время. Цены на профессиональные и полупрофессиональные агрегаты варьируются в пределах от 45 000 рублей до 130 000 рублей.

Гриндер «Левша»

Характеристики: двигатель – 1,5 кВт, длина ленты – 1250 мм (до 1600 мм); модель интересна своей возможностью использования дополнительной оснастки (колесо, контуровка), которая идёт в комплекте.

Гриндер-точило «Кратон» BG 14-05

Характеристики: аппарат используется для заточки металлических инструментов и деревянных деталей; потребляемая мощность – 2 кВт, движение шлифполотна – 14 м/с; диаметр диска – 150 мм; ширина ленты – 50 мм; особенности: жёсткое литое основание, регулируемые упоры и защитный экран.

Станок шлифовальный ЗУБР ЗШС-330

Характеристики:тип станка — тарельчато-ленточный; круг – 125 мм; обороты – 2950 об/мин; размер ленты 762×25 мм; мощность — 330 Вт; скорость ленты – 810 м/мин.

Точило METABO BS 175

Характеристики: тип точила — со шлиф. лентой; круг — 175×25×32 мм; диаметр круга — 175 мм; толщина круга — 25 мм; посадочный диаметр -32 мм; обороты – 2980 об/мин; мощность — 500 Вт.

Гриндер GRIT GIS 150

Характеристики: номинальная потребляемая мощность — 4 кВт; напряжение/тип тока при 50 Гц — 3×400 В(3~); напряжение/тип тока при 60 Гц — 3×440 В(3~); обороты холостого хода при 50 Гц — 3 000 об/мин; обороты холостого хода при 60 Гц — 3450 об/мин; размеры ленты — 150×2000 мм; вес — 93 кг.

А если всё же решились собрать гриндер самостоятельно, рекомендуем изучить несколько вариантов решений, в том числе и в открытых интернет-источниках. Дело в том, что многие придумки были созданы их изобретателями под конкретный вид работ, а значит для решения вашей задачи они могут не подойти. Многие детали гриндера можно купить уже в готовом виде. К примеру, ролики – можно приобрести по отдельности либо заказать у профессиональных мастеров. Не забывайте, что главная задача не столько возможность сэкономить на сборке того или иного агрегата, а упростить работу и сделать её максимально безопасной.

Преимущества использования ленты для гриндера

Современные ленты для гриндера перед рабочими элементами шлифовальных станков другого типа значительно облегчают все виды обработки изделий, демонстрируя высокую производительность и универсальность.

Практически любая лента для гриндера, купить в Москве которую можно по выгодной цене, способна использоваться в обработке поверхностей следующих материалов:

• металлов (цветных и чёрных) и сплавов, включая все марки нержавеющих сталей и большинство видов сталей легированных;
• древесины подавляющего большинства использующихся пород;
• пластиков;
• камня (натурального и искусственного).

Также к преимуществам использования лент можно отнести экономичность и обработку поверхностей без их перегрева и оставления следов побежалости.

Основные разновидности роликов для гриндера

В конструкции современных стационарных устройств с электроприводом важное место отводится роликам или же каткам. Они приводятся в движение мотором

Через них пропускается лента, имеющая абразивный слой для шлифовки заготовок. В результате лента движется, что делает возможной работу за таким станком.

Ролики или катки для гриндеров бывают первичные и вторичные

Выходной вал, являющийся конструктивным элементом электронного двигателя, стыкуется с ведущим катком приводного устройства. Все это детально указывается в чертежах гриндеров, с которыми можно ознакомиться в интернет-сети. Вращение, создаваемое двигателем, переходит на ведущий, а затем и на вспомогательные (ведомые) ролики. Таким образом, существует всего две разновидности катков: первичные и вторичные.

Положение вспомогательных катков можно регулировать, что позволяет контролировать глубину шлифовки. Натяжной механизм, являющийся компенсаторной системой, располагается на одном из катков. Именно из-за этого данный ролик именуется натяжным. При выходе из строя одного такого элемента его можно изготовить самостоятельно. Ролики для гриндера своими руками можно выполнить из подручных средств, однако стоимость их замены не так велика.

Ролики приводного настольного агрегата, используемого для шлифовки и заточки, являются важными элементами конструкции. Их функция заключается в удержании и равномерном распределении натяжения абразивной ленты.

Принцип работы и разновидности гриндера

Если посмотреть на гриндер самой простой конструкции, то он представляет собой шайбу, состоящую из двух вращающихся относительно друг друга частей, которые между собой соединяются, как две крышки. Внутри каждой крышки — расположены лезвия или зубья.

Вы закладываете стафф внутрь, закрываете гриндер и несколько раз проворачиваете в разные стороны. Обычно достаточно нескольких оборотов, чтобы табак достиг желаемого эффекта измельчения (а теперь сами сравните с трудоемкостью измельчения ножом и тем более — руками).

И, наверняка, если бы девайс просто был модной фишкой, то известные и уважаемые производители не тратили бы столько сил, времени и средств на его модернизацию, не изобретали бы новые виды, не усовершенствовали бы форму лезвий и не экспериментировали бы с материалами.

Разновидностей гриндеров существует превеликое множество. Но мы сначала рассредоточим их на большие группы по материалам изготовления, и параллельно будем освещать виды гриндеров для измельчения, расскажем о недостатках и преимуществах каждого из них, а так же затронем сопутствующие важные темы о форме зубьев и другие.

Диск или лента? И привод

Разновидностей шлифовальных станков в промышленности применяется едва ли не больше, чем токарных. Известный всем умельцам наждак – мотор с парой шлифовальных кругов (или одним кругом) – это тоже гриндер. Для себя в домашних условиях имеет смысл делать или дисковый торцевой (тарелочный), или ленточный гриндер. В первом абразив нанесен на вращающийся жесткий диск; во втором – на эластичную ленту, обегающую систему шкивов и роликов. Дисковый более подойдет для шлифовки простых деревянных деталей и грубой или средней чистоты – металлических. На ленточном гриндере возможно производить также точную и чистую доводку профилированных деталей сложной формы, в т.ч. крупногабаритных, см. далее.

Дисковый гриндер очень просто получается из того самого наждака или подходящего по мощности мотора, см. ниже. Нужно заказать переходник с вала электродвигателя под хвостовик тарельчатого шлифовального круга на металлической основе. Или под зажимной патрон, тогда на том же моторе можно будет соорудить мини токарный станок, см. рис.:

Самодельный дисковый гриндер

«Тарелка» подойдет изношенная: на обрез ее борта наклеивают диск из тонкого (4-6 мм) волокнистого пластика, а на него – абразив. Как сделать торцевой гриндер своими руками, см. след. ролик.

• Производственно-коммерческая : все виды строительного и промышленного крепежа
• Различные способы обивки мебели
• КРОСС ДОКИНГ ГРУЗОВ

Видео: самодельный торцевой гриндер

Разница между дисковым и ленточным гриндером не только в возможностях использования. Если взять обычные домашние поделки, то для дискового гриндера хватит мощности привода в 250-300 Вт на валу. Для мелких деревянных деталей – и 150-170 Вт. Это мотор от старой стиральной машины, прямая (обычная) дрель или шуруповерт. А вот для ленточного гриндера понадобится движок от 450-500 Вт: трехфазный с батареями пусковых и рабочих конденсаторов. Если предполагается обрабатывать крупногабарит, то мощность мотора – от 1-1,2 кВт. Причем батареи конденсаторов для того и другого обойдутся ненамного дешевле самого движка.

Дрель или шуруповерт как привод гриндера удобны и тем, что позволяют оперативно менять скорость движения абразива (см. далее) штатным регулятором частоты вращения. Нужно только, во-первых, сделать для дрели держатель, жестко фиксирующий инструмент. Во-вторых, упругую переходную муфту с дрели на хвостовик диска, т.к. добиться их точной центровки без специального оборудования сложно, а биение сведет на нет точность обработки и может повредить инструмент-привод.

Чертежи держателя дрели для использования ее как привода домашнего металлорежущего станка даны слева на рис.:

• Ремонт квартир в Королёве
• Популярные варианты отделочных материалов
• ОСБ-плита как самый современный и практичный материал

Чертежи держателя дрели для привода гриндера (шлифовального станка)

Поскольку ударные и нерегулярные знакопеременные нагрузки на привод в гриндере на порядок ниже, чем, скажем, в токарном станке, держатель дрели для него возможно сделать из твердого дерева, фанеры, ДСП, МДФ, справа на рис. Диаметр крепежного (большого) отверстия – по шейке дрели. Дрель весьма желательно использовать без ударного механизма и со стальной обечайкой на шейке (под установку передней рукоятки).

Муфта

Для переходной муфты понадобится отрезок стального прута (не обязательно точеный) того же диаметра, что и хвостовик приводного вала гриндера, и отрезок армированного ПВХ шланга (садового поливного) с просветом таким, чтобы туго натягивался на прут и хвостовик. Длина «свободного» шланга (между торцами прута и хвостовика в нем) – 3-5 см. Длина выступающей части прута должна быть достаточна для надежного зажима в патроне дрели. После сборки муфты на месте шланг на хвостовике и пруте туго затягивается хомутами; можно проволочными. Такая муфта полностью парирует расцентровку привода и ведомого вала до 1-1,5 мм.

Преимущества и недостатки самодельного гриндера

Самодельные шлифовальные машины обладают рядом достоинств и недостатков. К основным преимуществам можно отнести следующее:

• возможность обработки поверхностей как больших, так и маленьких деталей;
• равномерное стачивание;
• более надежное позиционирование машинки относительно обрабатываемой детали.

Среди недостатков можно выделить сложность использования. Придется немало тренироваться, чтобы хорошо овладеть таким инструментом.

Принципиальная схема гриндера

Схема обязательно нужна во время создания мини-гриндера в домашних условиях

Каждый человек, который собирается самостоятельно делать grinder, должен заранее ознакомиться с его чертежом. Это поможет лучше понять, из каких именно элементов состоит устройство и разобраться с основными особенностями его работы.

К основным элементам конструкции можно отнести следующее:

• Основание.
• Стойка.
• Абразивная лента.
• Электрический двигатель.
• Ролики.

Главнейший элемент — электродвигатель. Именно с его помощью на ролики подается вращающий момент. Поэтому, чтобы ЛШМ хорошо функционировала, она должна оснащаться мощным мотором.

Какой выбрать двигатель

Двигатель стиральной машинки часто используется при создании самодельного гриндера

К выбору электрического двигателя необходимо отнестись максимально серьезно, так как от него в основном зависит то, насколько хорошо будет работать устройство.

Наиболее подходящий выбор — однофазный мотор, мощность которого составляет около 800 ватт. Устройства, оснащенные таким электродвигателем, подойдут не только для обработки древесины, но и каленой стали.

Продольная труба и её назначение

При создании гриндера из шлифмашинки своими руками обязательно добавляется продольная труба. Стоит отметить, что многие люди не знают, для чего именно ее используют. Она необходима при создании дополнительной опоры наждачной ленты.

Размещать ее нужно в центральной части ведущего ролика. При этом прикрепляют ее к поперечной трубе. Чтобы конструкция была надежнее и выдерживала большие нагрузки, необходимо соединять ее при помощи сварки.

Преимущества самодельного станка

Ленточный гриндер можно приобрести в любом магазине строительных товаров, однако собранный вручную станок имеет массу преимуществ для владельца:

1. Минимальные затраты на работу и материалы.
2. Возможность самостоятельно подготовить чертеж (или воспользоваться готовым проектом) с должными размерами, типом конструкции и принципом работы.
3. Большинство расходных материалов имеется в хозяйстве каждого мастера, стоит лишь провести поиски в собственном сарае, кладовой, гараже.
4. Недостающие элементы и аксессуары можно купить в магазине товаров для строительства (зажимы для крепления, направляющий и ведущий ролик, шлифовальная лента). Ролики для гриндера можно сделать и своими руками.
5. Большая коллекция видео по сборке гриндера своими руками из подручных материалов.

Вниманию мастеров всегда представлены веб порталы с большим количеством пошаговых инструкций, как сделать гриндер своими руками, схемами и готовыми чертежами, практическими советами.

Из чего можно собрать станок

Самый главный вопрос для мастера – с чего начать работу. Конечно, с выбора материала. В качестве основного материала для привода может выступать:

1. Двигатель от старой стиральной машинки.
2. Мотор от дрели.

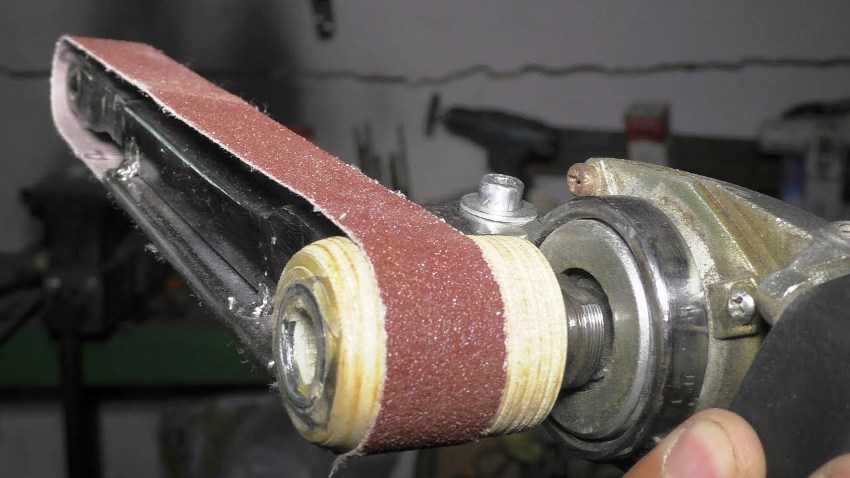

3. Движок от болгарки. Гриндер из шлифмашинки, собранный своими руками, является практичным и удобным вариантом.

Не следует спешить и сдавать в утиль старые инструменты. Большинство из них (с «живым» движком могут пригодиться в хозяйстве). Перед началом работы следует внимательно осмотреть движок, освобожденный от корпуса и других деталей на предмет целостности, качества его работы, мощности.

Пошаговая сборка конструкции

Сборка шлифовального станка – это полноценные строительные работы, требующие от мастера концентрации внимания, подготовки чертежа, обработки деталей и определенного опыта.

Для работы следует подготовить рабочее место:

1. Столешницу с достаточной площадью для проведения обработки деталей, сборки конструкции и проверки работы готового аппарата.
2. Источник света (оптимально будет сочетание естественного и искусственного освещения).
3. Средства защиты глаз и слизистых оболочек (металлическая стружка, пыль, антикоррозийные составы обладают прямым раздражающим действием, что требует дополнительной защиты лица и рук).

Готовое рабочее место – это залог успешной работы для мастера.

Подготовка чертежа для станка

Следующий шаг – это подготовка чертежа гриндера своими руками. При желании мастер может найти готовые план-проекты, которые на сегодняшний день находятся в свободном доступе. На самостоятельных схемах отображают следующие параметры:

1. Размеры и вид целой конструкции в двух проекциях.
2. Размеры и вид деталей (роликов, каркаса, на котором расположена шлифовальная лента, ложе для привода, расположение крепежей).

Как выбрать ленту

Моделей гриндера достаточно много, но наиболее популярный вариант – это ленточный станок. Выбирая шлифовальную ленту, следует ориентироваться на ряд критериев:

1. Назначение шлифовального станка (обработка деревянных поверхностей разительно отличается от обработки металлических деталей, искусственного или натурального камня).
2. Требуемая жесткость ленты.

Тщательно выбирают не только тип шлифовальной ленты, но и её ширину. Видео, чертежи, советы по выбору ленты и сборке гриндера своими руками помогут оптимально провести самостоятельную работу.

Поворотный столик для гриндера

Для точной и равномерной шлифовки деталь должна быть жестко зафиксирована по отношению к движущейся абразивной ленте. Поэтому в состав любого гриндера входит поворотный опорный столик (или, как его называют токари, «подручник»).

Обычно это плоская металлическая пластина длиной 15÷30 см, шириной 5÷10 см и толщиной 5÷10 мм. Столик должен иметь в торце выемку по ширине ленты, регулируемый наклон в сторону плоскости шлифовки, а также перемещаться вперед-назад и вверх-вниз.

Некоторые опорные столики имеют возможность поворота на 90 градусов в правую и в левую стороны, но, насколько необходима такая опция, должен решать сам мастер. Тем более, что ее реализация на оборудовании домашней мастерской может оказаться довольно сложной.

https://youtube.com/watch?v=ZfG9tMTdH28

В зарубежных видеороликах народные умельцы для изготовления самодельных гриндеров широко используют прямоугольные трубы и различные фигурные профили. Это упрощает как конструирование, так и изготовление станка. У наших мастеров такие материалы встречаются гораздо реже: они, в основном, используют швеллер, полосу и уголок.

Конечно, можно сослаться на разницу в цене, но на гриндер требуется совсем немного металла, поэтому такое объяснение вызывает сомнение.
