Идея №1 – Используем резистор

Первая и наиболее простая технология изготовления электрического паяльника своими руками – с использованием мощного резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт, что позволит питать его от различных источников тока, и даже сделать переносной вариант, питающийся от автомобильного аккумулятора. Для того чтобы самостоятельно изготовить инструмент, Вам понадобятся следующие материалы:

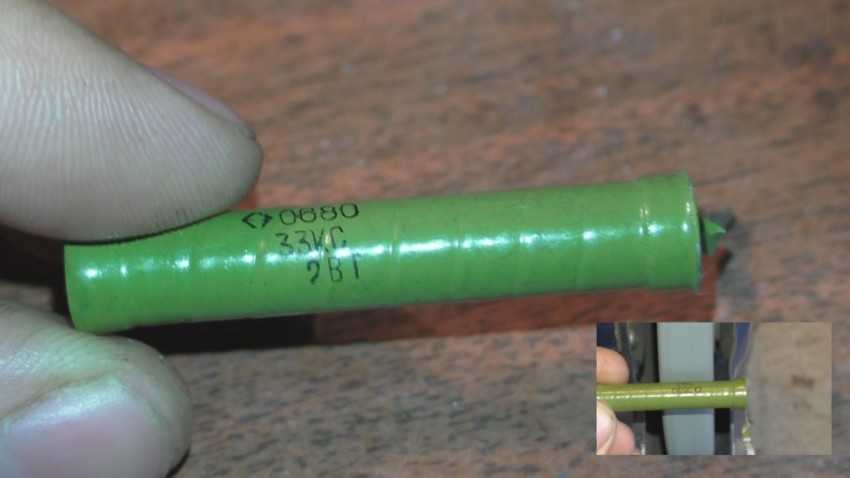

Советский проволочный резистор (ПЭВ), покрытый керамической изоляцией сопротивлением 20 Ом и мощностью 7 Ватт. Можно выбирать компоненты и с другими характеристиками, в зависимости от того, на какую мощность вы хотите сделать паяльник и от какого напряжения планируется его питать. Вот простейшая формула для расчета: R = U²/P. Где R – сопротивление, измеряемое в Омах; U – напряжение, которым планируется питать паяльник, в Вольтах; P – желаемая мощность нагревателя в Ваттах. Эту деталь можно купить на рынке или в магазине радиодеталей, а также вытащить из старого советского прибора.
Текстолитовая или фанерная пластина для изготовления удобной ручки. Можно использовать и другие токонепроводящие материалы, которые смогут выдержать высокие температуры, например, некоторые виды пластика.
Два медных прутка различного сечения. Тот, который потолще, выбирается строго по внутреннему диаметру резистора. От этого будет зависеть качество передачи тепла от нагревательного элемента к жалу, а следовательно, и время нагрева, удобство работы. Второй должен быть тоньше, он будет выступать в качестве жала. С помощью напильника его нужно будет заточить под удобную вам форму. Основные типы жал представлены на картинке. Сразу же хотелось бы отметить, что самым удобным является вариант по типу плоской отвертки, так как на нем удобно переносить припой к месту работы, и возможно как пропаивать массивные контакты, так и выполнять тонкую работу.
Одно откушенное колечко пружинки (будет служить фиксатором), винтик и шайба. Все комплектующие Вы можете увидеть на фото ниже.

Чтобы самому сделать паяльник из резистора в домашних условиях, Вы должны выполнить следующие этапы:

В торце толстого медного прута нужно просверлить отверстие и прогнать резьбу под винтик с помощью метчика. Также необходимо вырезать канавку под фиксатор, которым в нашем случае является кольцо пружинки. Сделать это можно с помощью треугольного надфиля или ножовки по металлу.
Со второго торца просверлите отверстие диаметром, как у тонкого прутка, который будет выступать в роли жала мини паяльника.
Все элементы стержня нужно собрать в одно целое, как показано на фото.
Резистор подготавливается для крепления жала паяльника, которое нужно вставить и зафиксировать сзади винтиком с шайбой.
Из текстолитовой или фанерной пластины нужно своими руками сделать удобную рукоятку с посадочным местом под резистор и провод. Для этого с помощью лобзика выпилите две одинаковые половины ручки и проделайте отверстия и углубления под винты и гайки.
К выводам нагревателя необходимо подключить шнур для питания. Его обязательно нужно прикрутить на винты, чтобы контакт был надежным.

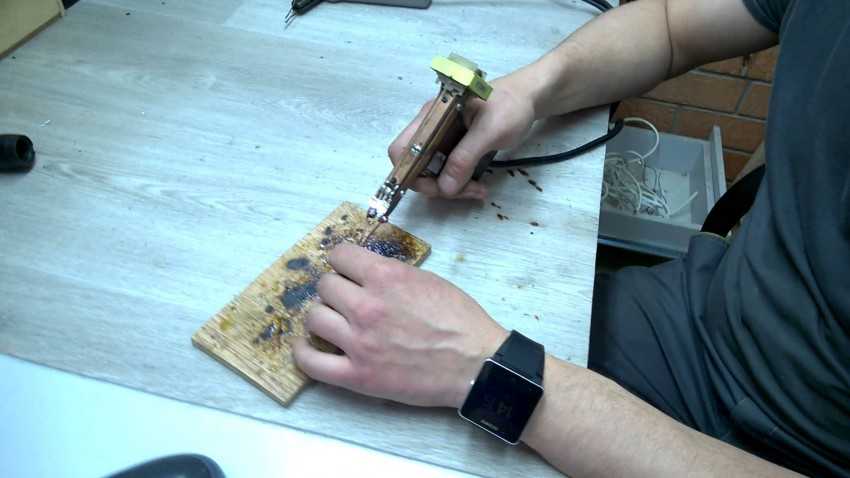

Готовый самодельный паяльник скручивается и проверяется.

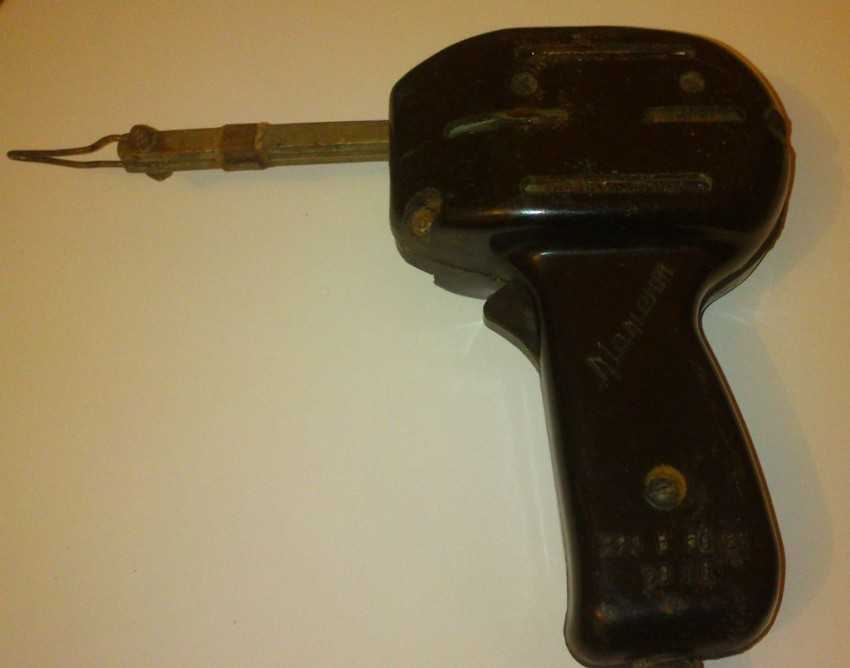

Обращаем Ваше внимание на то, что таким портативным пистолетом можно запросто паять микросхемы и даже сделать зарядное устройство для автомобильного аккумулятора своими руками. Работать он может не только от блока питания, но и от аккумулятора. На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!

На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!

Обратите внимание, что при первом включении все паяльники могут некоторое время дымить и вонять. Это нормально для любой модели, так как выгорают некоторые элементы лакокрасочного покрытия. Впоследствии это прекратится

Впоследствии это прекратится.

Видео инструкция по изготовлению простейшего электроприбора

Порядок модернизации точилки

1. Прикрепим к точилке контейнер для стружки такого размера, что его хватит для приема мусора до выхода точилки из строя. Одновременно будет решен вопрос потери точилки, ведь большой предмет сложнее потерять и быстрее найти. В качестве контейнера лучше подобрать прозрачную пластмассовую емкость объемом от 200 мл и выше, лучше с широким горлышком и разумеется с крышкой.

2. К крышке подбираем по цвету и форме точилку. Острым ножом аккуратно, последовательно расширяя, вырезаем отверстие для установки точилки. Смотрите фото

Простые точилки Крышка для точилки Отверстие в крышке

3. Приклеиваем точилку термоклеем изнутри к крышке, если есть возможность можно нанести клей и снаружи. Устанавливались точилки различной формы, термоклей держит точилку в крышке крепко. Для снижения расхода клея хорошо монтировать точилки круглого сечения и ребристой поверхностью.

Закрепление точилки термоклеем Точилка приклеена к крышке Вариант установки точилки

4. Прикручиваем крышку к емкости. Теперь точилкой стало удобно пользоваться, нет мусора, нет необходимости ее чистить, все опилки будут попадать в емкость, объема которой хватит до времени непригодности точилки. Мусор будет утилизирован вместе с точилкой! Если в точилке застрял сломанный грифель, то откручиваем крышку и удаляем грифель.

Точилки хорошо устанавливаются на крышки ПЭТ бутылок. Хочу предупредить, что точилка закрепленная на крышке стандартной пластиковой бутылки для напитков будет часто забиваться стружкой из-за узкого горлышка. При установке на такую крышку надо постараться сделать свободным выход опилок вниз в бутылку, то есть установить точилку ближе к краю или под наклоном, точить карандаш короткими вращениями, чтобы не образовывалась длинная стружка.

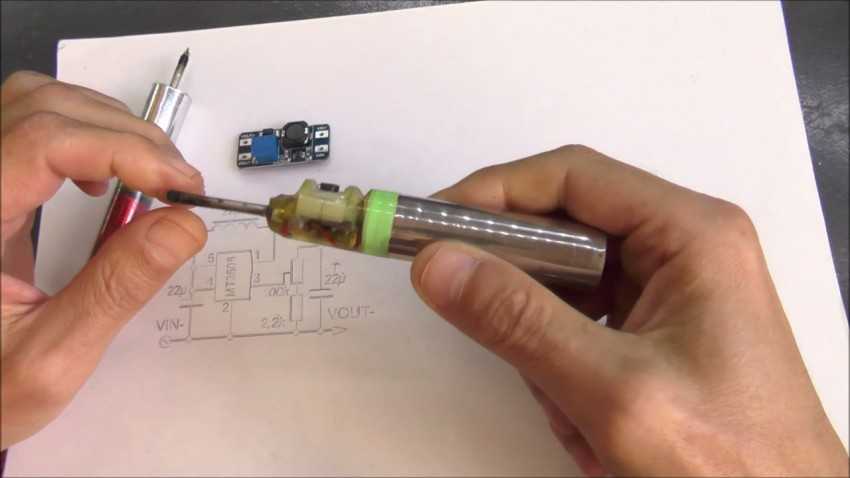

Идея №2 – Вторая жизнь шариковой ручке

Есть еще одна необычная, но в то же время простая идея того, как сделать паяльник своими руками из подручных материалов для пайки мелких деталей или smd компонентов. В этом случае нам опять-таки пригодится резистор, но теперь уже не ПЭВ (как в прошлом варианте), а МЛТ, мощностью от 0,5 до 2 Ватт.

Итак, для начала Вы должны подготовить следующие материалы:

Шариковая ручка простейшей конструкции.

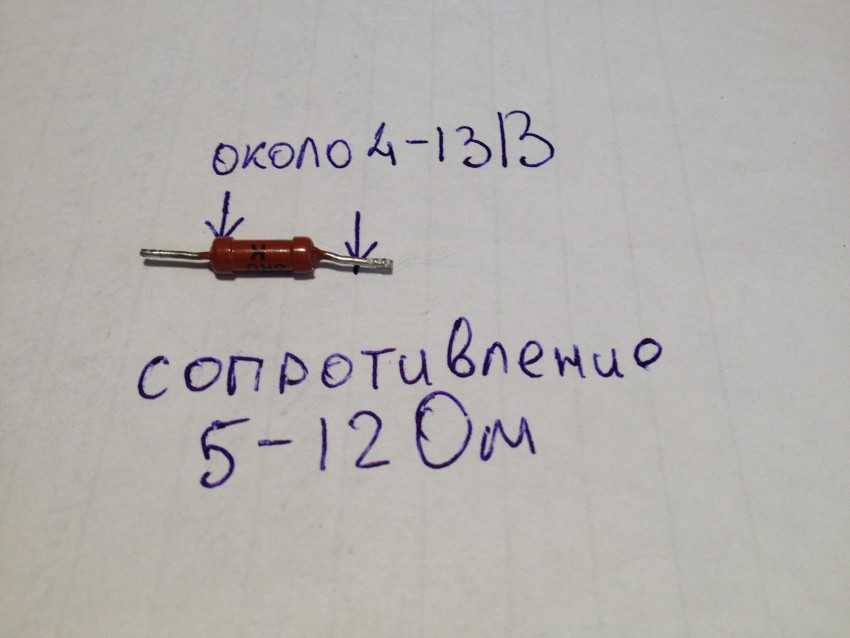

Резистор с характеристиками: сопротивление 10 Ом, мощность 0.5 Вт.
Двухсторонний текстолит.
Медная проволока диаметром 1 мм, ее можно смотать со старого дросселя или купить в магазине электрики одножильный медный провод в изоляции и аккуратно снять ее канцелярским ножом
Стальная или медная проволока диаметром не более 0,8 мм.
Провода для подключения к сети.

Сделать паяльник из ручки в домашних условиях довольно просто, нужно всего лишь выполнить следующие этапы:

Снять слой краски с поверхности резистора. Эту операцию можно провести с помощью шкурки, надфиля или напильника, в крайнем случае, ножа. Главное не перестараться, чтобы не повредить резистор. Если краска плохо снимается, подключите изделие к регулируемому источнику питания и немного нагрейте. Из бочонка выходит 2 проволоки, одну из них срежьте и просверлите в этом месте отверстие под медную проволоку (диаметр 1 мм). Чтобы проволока не соприкасалась с чашечкой (этого нужно обязательно избежать), сделайте раззенковку более толстым сверлом, как показано на фото ниже. Помимо этого нужно сделать небольшой пропил для проволоки прямо на чашечке резистора. В этом вам опять поможет треугольный надфиль.

Выгните стальную проволоку по форме ручки с креплением в виде кольца, диаметром, как у выпила на чашечке. Если у вас медная проволока, то необходимо зажать чашку в ней и сделать закрутку с помощью пассатижей, чтобы контакт был надежным, но не перестарайтесь, иначе вы помнете корпус. Помните, что проволока должна быть без лаковой изоляции.

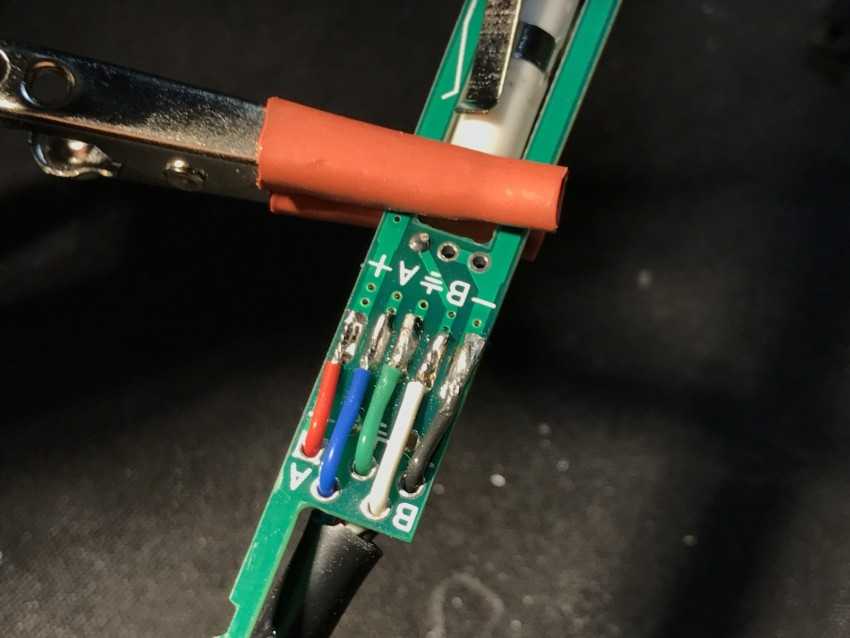

Аккуратно из двухстороннего текстолита выпилите плату своими руками, точно такую же, как показано в примере на фотографии. Необязательно покупать именно новый лист текстолита. Можно лобзиком выпилить подходящий кусок из любой ненужной двусторонней платы

Или вообще обойтись без нее: скрутить проволоку с проводами, и присоединить их к ручке с помощью суперклея. Главное нужно обратить внимание, чтобы расстояние между нагревательным элементом и ручкой было больше 5 см, иначе пластик может расплавиться. Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей

Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей.

Остается установить тонкое жало в посадочное место. Чтобы медная проволока не прожгла резистор, нужно сделать защитный слой из кусочка слюды либо керамики между задней стенкой и жалом.

Последнее, что нужно сделать – это подключить самоделку к блоку питания на 1 А и напряжение не более 15 Вольт с помощью проводов.

Вот и вся технология создания самодельного мини паяльника в домашних условиях. Как Вы видите, ничего сложного в изготовлении этого инструмента нет, и вы легко с этим справитесь, а все материалы можно найти у себя дома, разобрав старую технику или поискав их в закромах.

Как сделать точилку для ножей из зажигалки

У курящего человека всегда образовывается небольшой запас из одноразовых зажигалок, которые периодически отправляются в мусорную корзину. Даже, учитывая, что сама зажигалка изготовлена из пластика, отдельные ее части устойчивы к истиранию и сделаны из прочных сплавов. Именно они то и пойдут в дело. Современные абразивы очень дороги, но кухонные ножи прекрасно обработаются простейшим приспособлением.

Для изготовления точилки понадобятся следующие материалы:

пара металлических колесиков, трущихся о кусок кремния;
2 самореза длиной не менее 1,5 см;
небольшой брусок или кусок фанеры.

С помощью плоской отвертки выкручиваются искомые колесики. Затем они освобождаются от металлических пластин, что можно сделать той же отверткой. В итоге облицовка снята, а пустотелые колесики готовы к работе. Выкладываем их на брусок таким образом, чтобы направление нарезов шло в одну сторону. Совместив колесики, следует прикрутить их имеющимися саморезами без зазора. Беззазорный способ хорош для тонкой заточки ножей. При грубой заточке различных предметов зазор следует сделать больше.

Использовать точилку проще простого — кромку ножа с небольшим усилием протягиваете между колесиками. При этом способе будет сниматься небольшая стружка с острия лезвия, что напоминает заточку шабером.

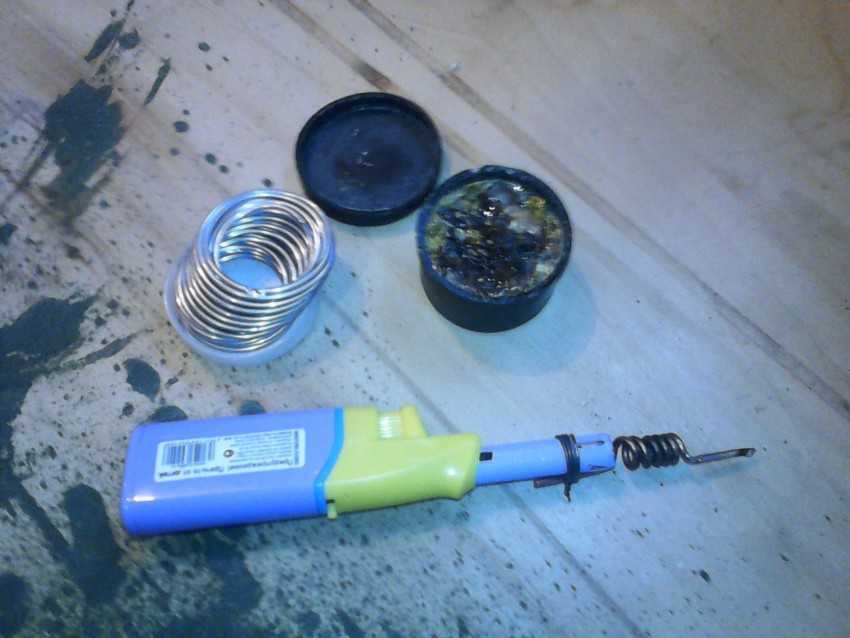

Как сделать паяльник из зажигалки

Не у каждого дома найдется паяльник. Однако возникают ситуации, при которых требуется прочно скрепить пару проводов или припаять проводник к схеме. Это решается изготовлением устройства из обиходных материалов. Чтобы собрать простейший паяльник из обычной газовой зажигалки, не потребуется много времени. Он изготавливается всего за 15 минут. Потребуются материалы:

Малярный или медицинский скотч;
Кусок медной проволоки толщиной 1—4 мм;
Разовая зажигалка на газу. С пьезоэлементом будет гораздо удобнее для применения.

Изготавливаем импровизированный паяльник:

Берем карандаш или ручку, обматываем проволоку вокруг него, делая 4—6 витков.
На одном из концов сгибаем крючок под углом 90 градусов, на расстоянии 2 см от конца витков.
С другой стороны обрезаем проволоку без изгиба на таком же расстоянии. Конец заостряем под жало паяльника.
Прикладываем согнутый конец проволоки к зажигалке таким образом, что бы огонь проходил сквозь скрученные витки. Согнутый конец приматываем малярным скотчем или любой клейкой лентой на тканевой основе. Подойдет пластырь, тканевая изолента.
Для термоизоляции проволоки нужно проложить кусок бумаги или намотать несколько витков скотча.

В итоге получится мобильный паяльник. Он гораздо удобнее и долговечнее, чем самоделка на основе свечки. Для его использования необходимо включить газ и прогреть конструкцию в течение нескольких секунд. При остывании зажигалка вновь включается и нагревается.

Такая конструкция пригодится вдали от электрической сети, например в походе, на даче при отсутствии электричества, на рыбалке для пайки груза к крючкам или ремонта мормышек. Для работы подойдет трубчатый припой с канифолью внутри конструкции. Для предотвращения перегрева конструкции, не держите зажигалку включенной слишком долго — достаточно 5—7 секунд. Самодельное точило тоже можно использовать вдали от цивилизации.

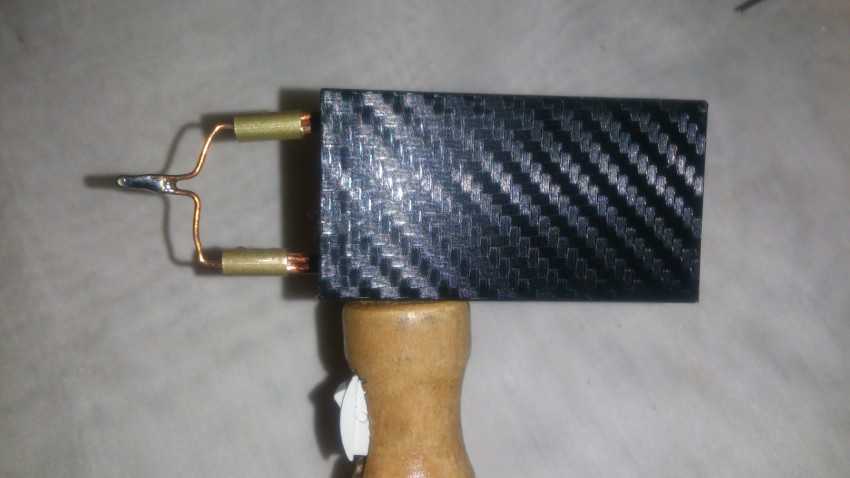

Сборка ручного резака на нихромовой нити

Для изготовления приспособления приготовить:

нихромовую проволоку толщиной 0,8-1 мм,
пару палочек от мороженого,
пару металлических планок от детского конструктора,
болты и гайки жиаметром, равным отверстиям в металлических планках,
блок для пары батарей АА,
пару пальчиковых батареек АА,
небольшую кнопку.

Прикрепить деревянные палочки к блоку батареек. На их края нанести термоклей, приложить к блоку батареек со стороны расположения металлических клемм.
Просверлить под кабель отверстия в планках. Отступив в 5 мм от блока батареек, просверлить в деревянных палочках отверстия диаметром не более 2 мм.
Один провод от блока батареек провести через оба отверстия на параллельную деревянную планку. Закрепить кнопку. Обрезать кусок провода с отступом 1 см от блока питания.
С одной стороны провода припаять кнопку, с другой – обрезок. Кнопку приклеить к планке. Тем же термоклеем изолировать места пайки.
Просверлить отверстия у деревянных палочек сверху. В них просовываются болты, закрепляющие металлические планки. Накрутить оголённые окончания проводов от блока питания на болты.
Протянуть через отверстия металлических планок нихромовую проволоку. Зафиксировать ее концы винтом с гайкой и шайбой. Излишки удалить. Вставить в блок питания батарейки.

Как сделать точилку для ножей из зажигалки

Для изготовления точилки понадобятся следующие материалы:

пара металлических колесиков, трущихся о кусок кремния;
2 самореза длиной не менее 1,5 см;
небольшой брусок или кусок фанеры.

Ножи со сталью низкой и средней твердости будут затачиваться очень быстро. Охотничьи и тактические, с лезвиями высокой твердости, заточить этим способом будет сложно.

Карандашная точилка с контейнером для опилок

Карандашная точилка с большим контейнером для опилок своими руками. Не смотря на развитие компьютерной техники, карандаши остаются необходимым аксессуаром рабочего стола и простым предметом рисования у детей. Каждый деревянный карандаш при работе требует периодической заточки с помощью точилки. У простых точилок есть два недостатка. Первый недостаток — наличие стружки от заточки, которую надо удалять в процессе заточки или удалять из маленького контейнера. Второй недостаток — из-за нечастого использования и маленького размера точилка теряется и в нужный момент ее приходится искать. Секрет Мастера предлагает своими руками провести усовершенствование точилки, чтобы устранить эти недостатки.

Требуемые физические характеристики для самодельного паяльника

Широкий выбор паяльников, которые представлены сегодня на рынке, упрощает выбор устройства для решения конкретных задач. Однако многие стараются иметь самодельный паяльник. Для этого следует рассмотреть требуемые физические характеристики самодельного паяльника.

Эти характеристики подразделяются по следующим величинам:

напряжению, подаваемому к нагревательному элементу (для электрических паяльников);
мощности нагревательного элемента;
наличию регулятора мощности;
размеру и форме жала;
способу нагрева припоя;
конфигурации ручки;
стоимости.

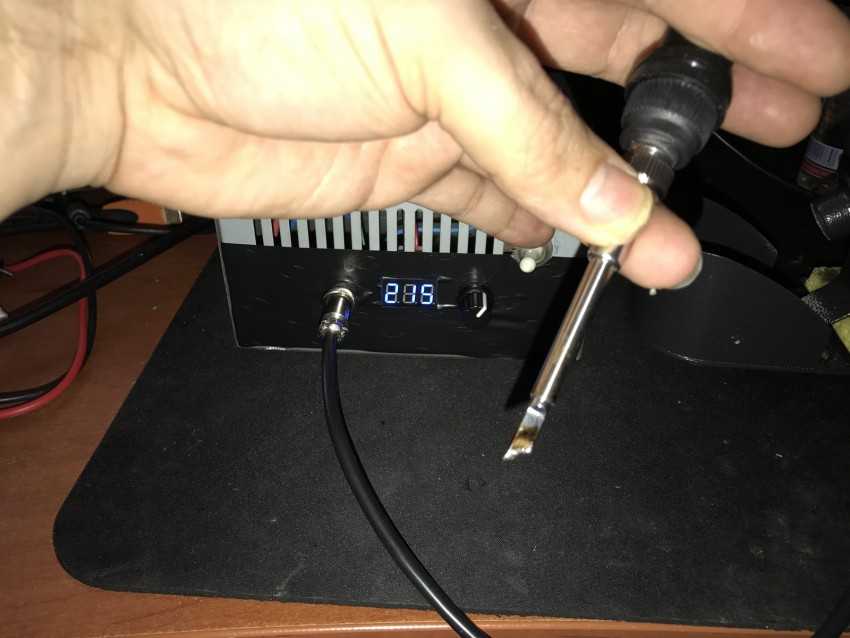

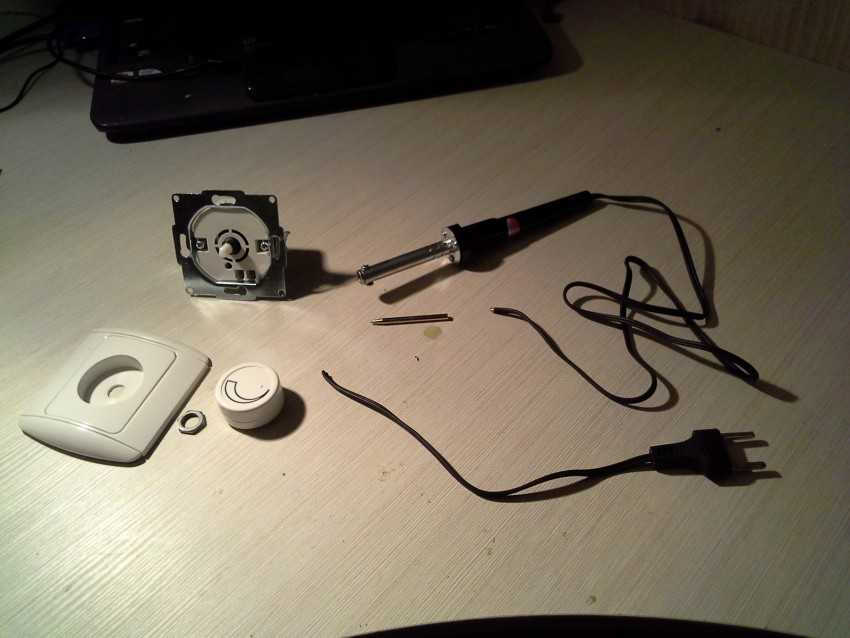

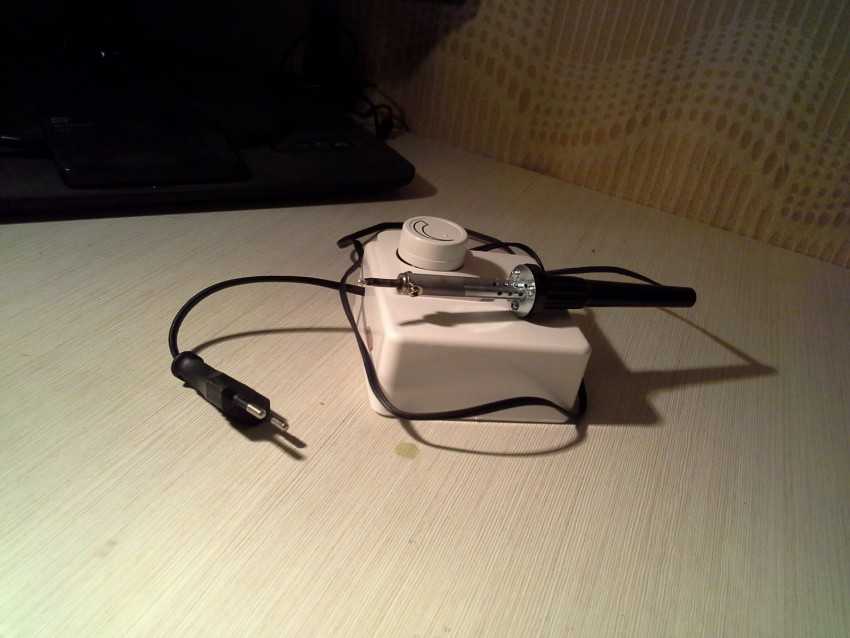

По первому параметру на электропаяльник подаётся или стандартное переменное напряжение 220В, или постоянное 12В, 24В. Величина напряжения определяет мощность таких паяльников. Она имеет дискретные значения с интервалом в 20 Вт. То есть 40 Вт, 60 Вт, 80 Вт и так далее. Более совершенные устройства имеют специальный регулятор мощности для паяльника.

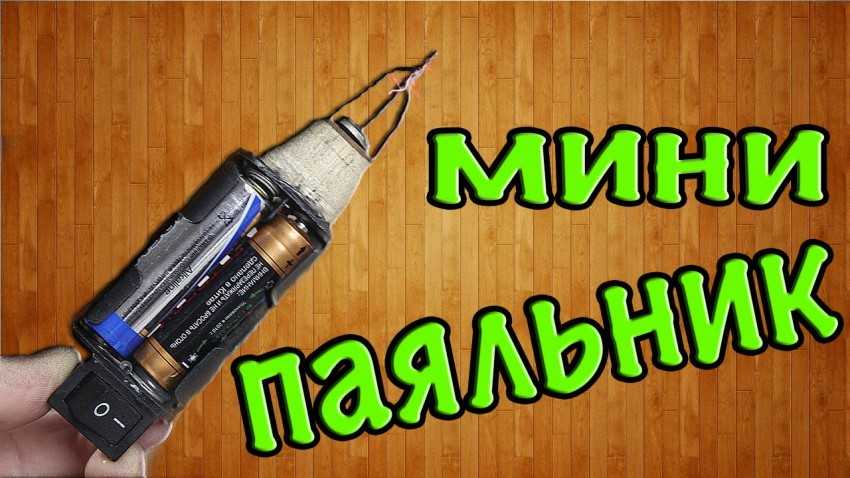

Самодельный паяльник на аккумуляторах

Размер и форма жала паяльника имеет достаточно широкий диапазон конструктивных решений. Часто для работы со сложными радиоэлектронными устройствами применяют специальные насадки (например, для выпаивания микросхем, в зависимости от её конструкции).

В современных паяльниках применяют следующие способы нагревания припоя:

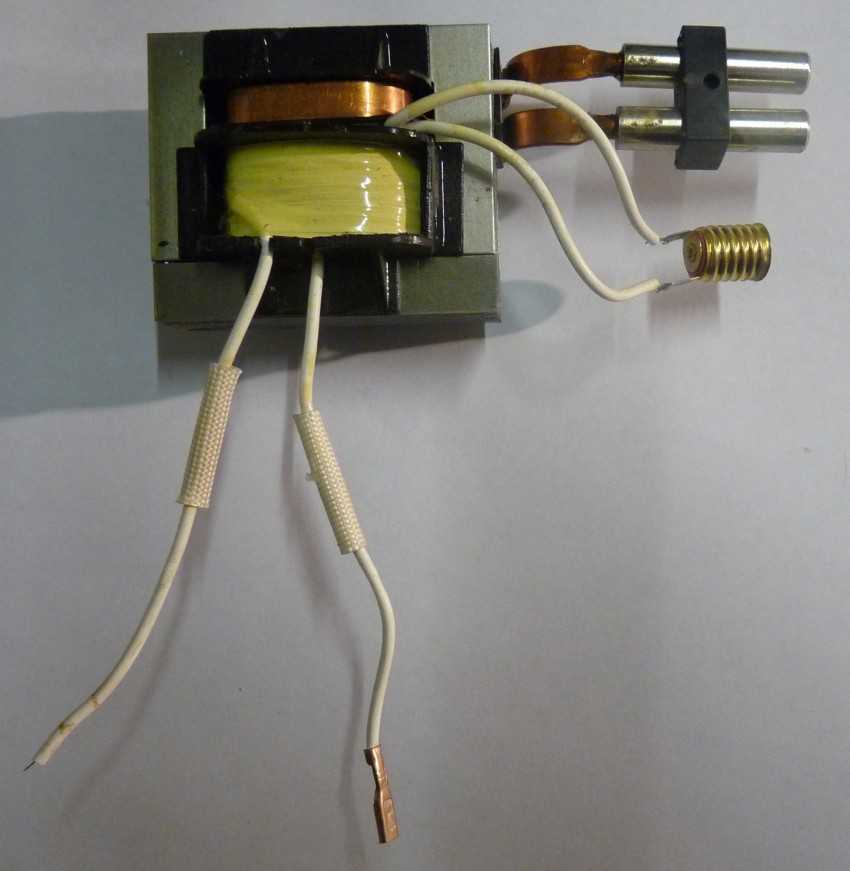

С помощью электрического тока, подаваемого на нагревательный элемент. В этом случае применяется: нихромовая проволока, керамический стержень, индукционная катушка, импульсный преобразователь.
Газовые аппараты. Нагрев припоя происходит за счёт горения газовой струи. Можно его назвать мини сварочный аппарат. Такие устройства относятся к профессиональному оборудованию.
Инфракрасные станции. Нагрев припоя происходит при помощи инфракрасного излучения. Он создаёт зону нагрева от 10 миллиметров до 60 миллиметров. Размеры и форма зоны разогрева могу варьироваться в зависимости от устройства окна инфракрасного излучения.

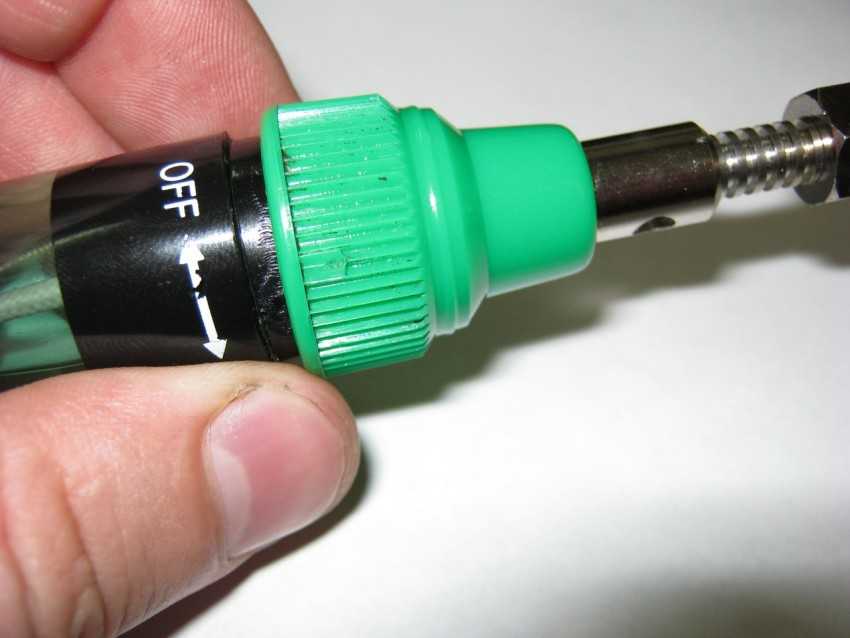

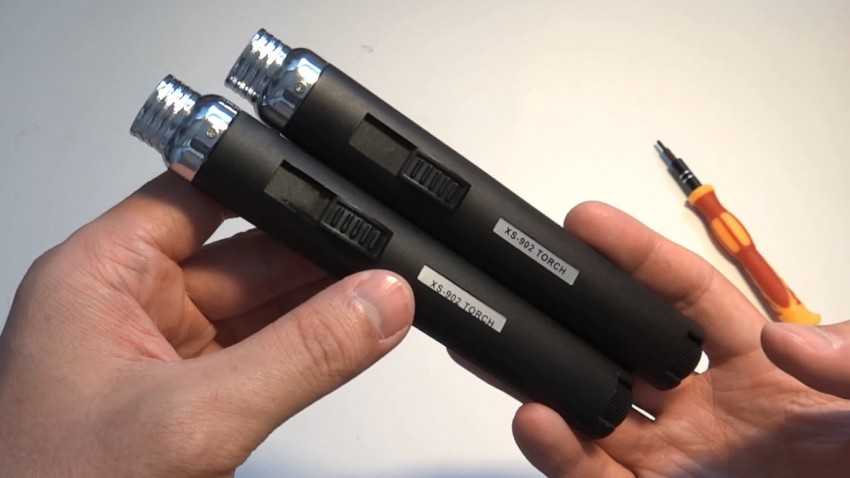

Конструкция газового паяльника

Наиболее применяемыми считаются аппараты, реализующие нагрев жала с помощью электрического тока. Небольшое количество элементов и простота конструкции, позволяет утверждать, что паяльник можно сделать своими руками.

Как сделать точилку для ножей из зажигалки

Для изготовления точилки понадобятся следующие материалы:

пара металлических колесиков, трущихся о кусок кремния;
2 самореза длиной не менее 1,5 см;
небольшой брусок или кусок фанеры.

Оселок

Самодельная точилка для ножей будет гораздо удобнее и точнее, если оселок к ней не покупать, а сделать из отрезка квадратной профтрубы длиной 200-300 мм (слева на рис. ниже) или деревянного бруска.

Самодельные оселки к точилкам для ножей

Грани основы оклеиваются наждачной шкуркой соотв. номеров. Клей – канцелярский клеящий карандаш. Преимущества оселка из шкурки на основе очевидны:

Гораздо дешевле наждачного бруска.
Может быть сделан на 4 номера абразива, тогда как наждачные бруски максимум 2-сторонние.
Износ (выработка) абразива возможны не более чем на толщину абразивного слоя шкурки; волнистость РК вследствие проворота оселка на штанге точилки (см. далее) также не более чем на эту величину.
Как следствие, погрешность угла заточки от выработки и проворота оселка не превышает долей градуса.
Оселок из трубы можно надеть на резьбовую штангу (в центре на рис.), что ускоряет и облегчает смену абразива.
Оселок из трубы или деревянного бруска держится в любых зажимах под наждачный брусок не хуже последнего, справа на рис.

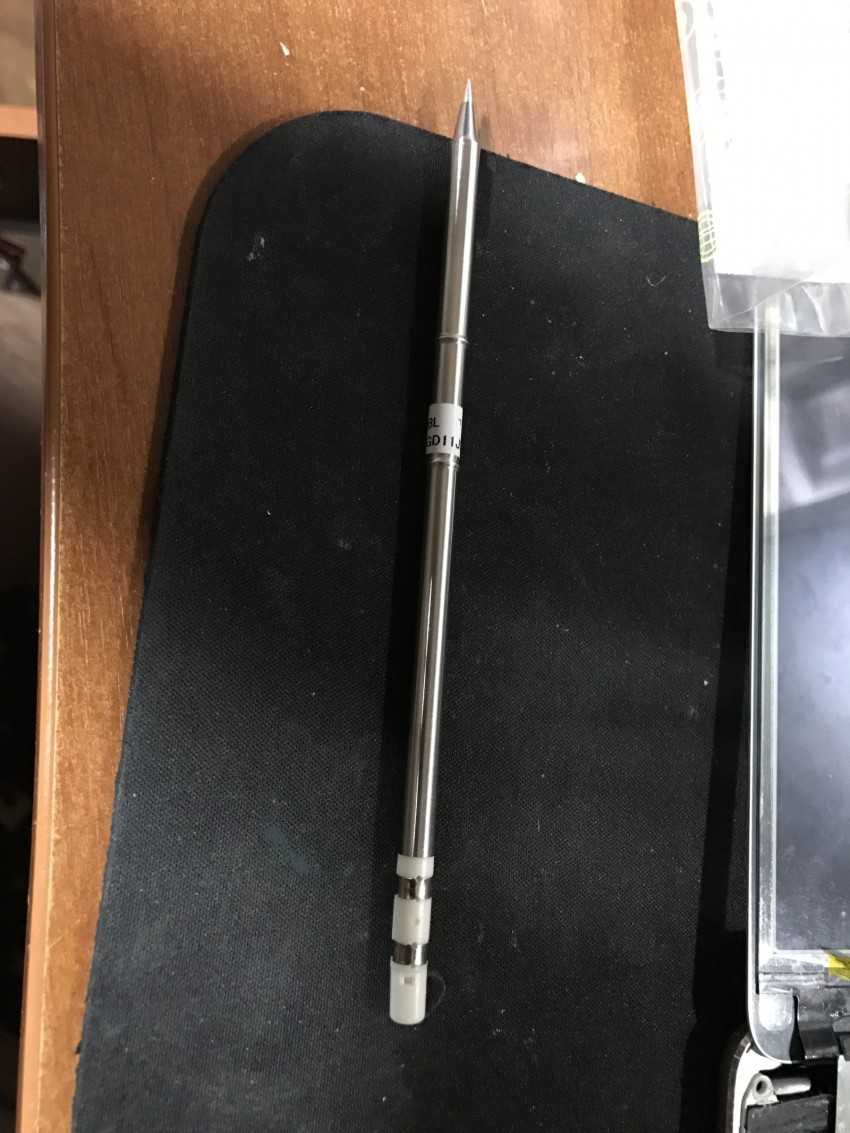

Как сделать паяльник своими руками

Итак, чтобы сделать паяльник с тонким жалом нам необходимо собрать основные материалы. Как правило, их можно найти в гараже, если нет, то ближайший рынок вас точно выручит. Мы решили рассказать самый простой способ, для этого не нужно будет сильно тратиться

Особенное внимание мы остановили на тонкой жиле паяльника, ведь именно ее и не хватает многим электрикам, а затачивать старый не всегда удобно и целесообразно. В другой статье мы делали дрель из подручных материалов, ее также будет интересно прочесть

Вот такие материалы нужно собрать:

Шариковую ручку.
Резистор МЛТ-0.5, его сопротивление должно составлять 5-10 Ом.
Двухсторонний текстолит – 10х30 мм.
Стальную проволоку диаметром в 0.8 мм.
Небольшой кусок медной проволоки диаметром в 1 мм.

Пошаговая инструкция

Если вы будете выполнять только так, как написано – паяльник своими руками из резистора сделать получится. Способ не сложный даже ребенок сможет справиться с ним без особых усилий.

В первую очередь нужно снять краску с поверхности резистора, можно использовать обычный нож. Если слишком плохо слазит, тогда подключите резистор к источнику питания и немного прогрейте его.
Подготавливаем бочонку, из нее выходит две проволоки, одну нужно срезать. В этом месте сверлим отверстие под медную проволоку, ее диаметр составляет 1 мм. Помните, проволока не должна соприкасаться с чашечкой, для этого сделайте раззенковку более большим сверлом, вот так это выглядит на фото. В конечном результате делаем небольшой пропил для токовода на чашечке резистора.
Берем стальную проволоку и выгибаем ее в форме обычного кольца. Диаметр должен соответствовать пропилу на резисторе.
Их двух стороннего текстолита нужно выпилить плату, вот так это выглядит на фото. По размерам ориентируетесь сами, ведь может немного отличаться размер ручки и вашей проволоки.
Собираем все между собой, самодельный паяльник на этом этапе не вызывает никаких сложностей.
Устанавливаем тонкое жало паяльника в посадочное место. Здесь будьте аккуратны, всю конструкцию можно спалить. Чтобы проволока из меди не прожгла резистор делаем защитный слой, используя кусочек слюды или другого материала, которые есть у вас под рукой. Узнайте, как сделать ПК в авто.
В конечном результате нужно подключить самодельный паяльник к сети. Для этого можно использовать обычный блок питания на 1 А. Помните, напряжение не должно быть больше 15 Вольт, если 12 – это также подойдет. В этом деле больше совсем не означает лучше.

Вот мы с вами и разобрали, как сделать паяльник своими руками из ручки, резистора и проволоки, как видите, сложностей особых нет. Но, проявить определенные умения придется.

Но, даже не смотря на это все, купить паяльник такого типа гораздо проще, он не стоит огромных денег. Так что перед тем, как приступать к его сборке подумайте хорошо, стоит оно того или нет.

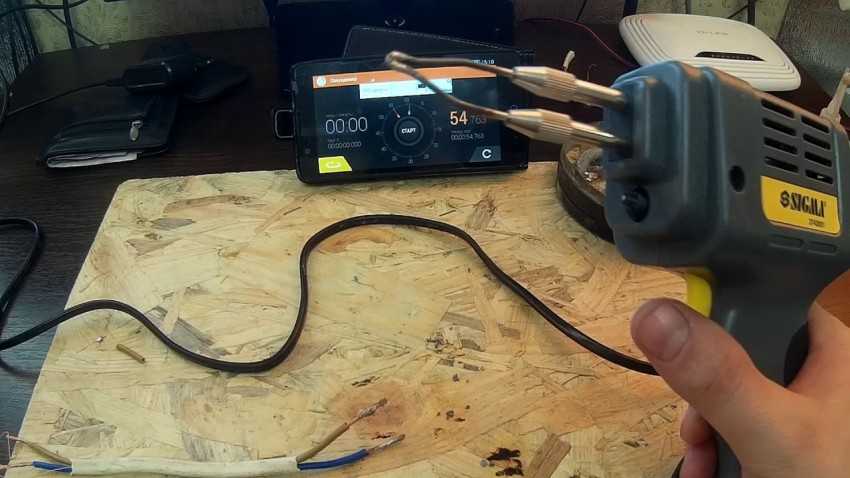

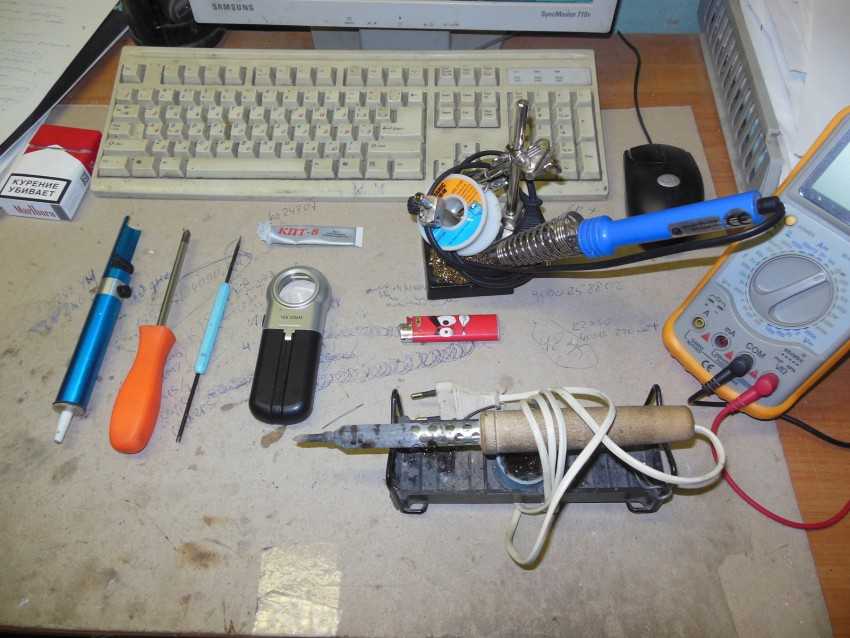

Правильный выбор инструмента

Приспособление к паяльнику для пайки мелких деталей.

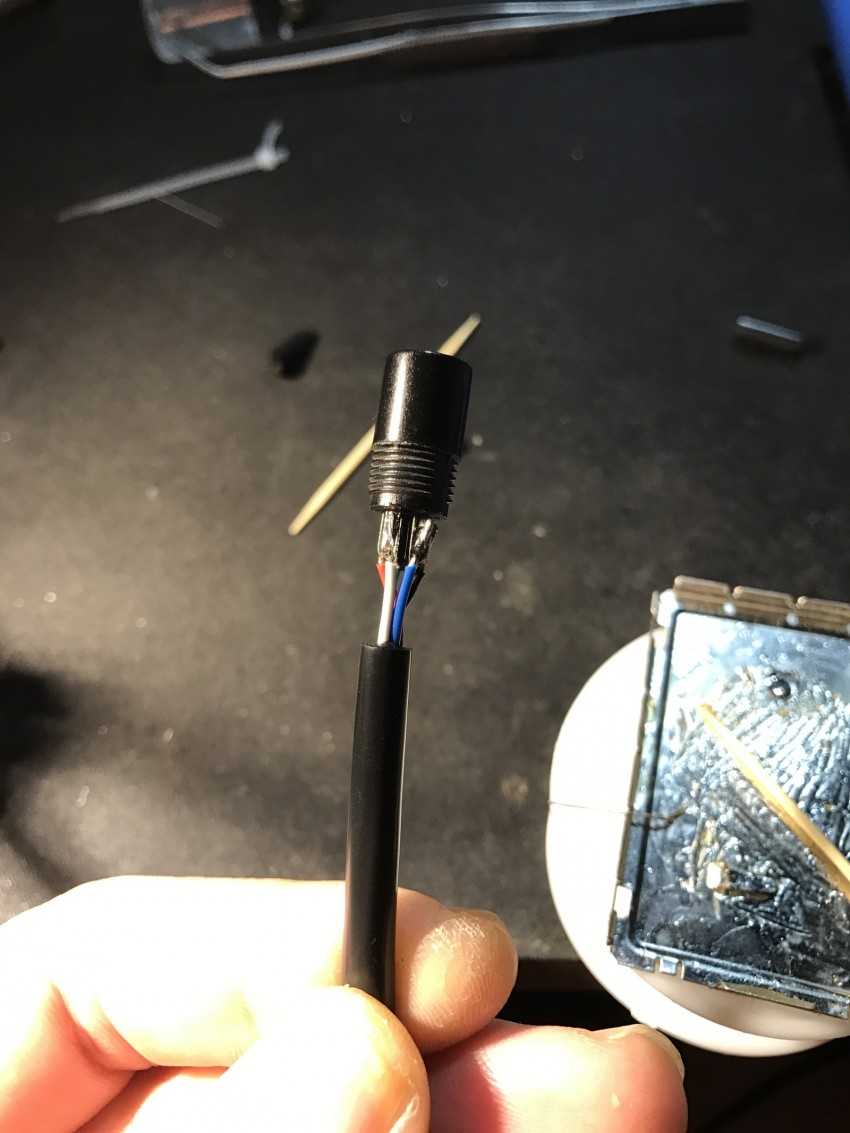

Выбор зависит от ваших приоритетов в работе, ведь можно паять различные детали, но в домашних условиях чаще занимаются такими проблемами, как удлинение проводов, пайка разъемов, антенн, электрооборудования.

Для работ на даче или дома хорошо подойдет электрический паяльник, который имеет приемлемую цену. Удобно, что работать им можно продолжительное время. Его недостатки:

не регулируется температура;
перегревается жало;
наличие статического электричества, которое может повредить элементы пайки;
небольшой срок службы;
плохая изоляция жала паяльника.

Удобным и функциональным устройством является газовый паяльник, главное достоинство которого в том, что можно работать в любом месте, независимо от наличия розетки. Такой инструмент имеет достаточно высокую цену, но им можно спаять все, что нужно.

Можно произвести ремонт электрооборудования в дороге при поломке машины или исправить антенну на крыше дома.

Газовые инструменты мобильны, они работают от баллончика, заправленного газом. Можно использовать их как газовую горелку. Цена инструмента может быть различной. Она зависит от производителя, типа пламени, степени защищенности, температуры нагрева.

Материалы для паяльника из зажигалки

Сборка инструмента является достаточно простой. Для этого пригодится всего несколько вполне обыкновенных предметов, которые можно найти в каждом доме:

небольшой кусок медной проволоки (вместо него можно использовать иглу, скрепку и прочие тонкие продолговатые металлические предметы);
зажигалка, желательно работающая в турбо-режиме с повышенной температурой пламени;
термическая изоляция (стеклоткань, толстая хлопчатая ткань и прочие подобные материалы).

Материалы для паяльника из зажигалки

Существует несколько вполне рабочих распространенных вариантов, которые можно выполнить в домашних условиях. Рассматривая способы, как сделать паяльник из зажигалки и скрепки, а также иглы или проволоки, напрашивается вывод, что они не будут сильно отличаться друг от друга. Здесь более важны базовые функциональные компоненты, которые всегда можно заменить аналогами, в зависимости от ситуации.

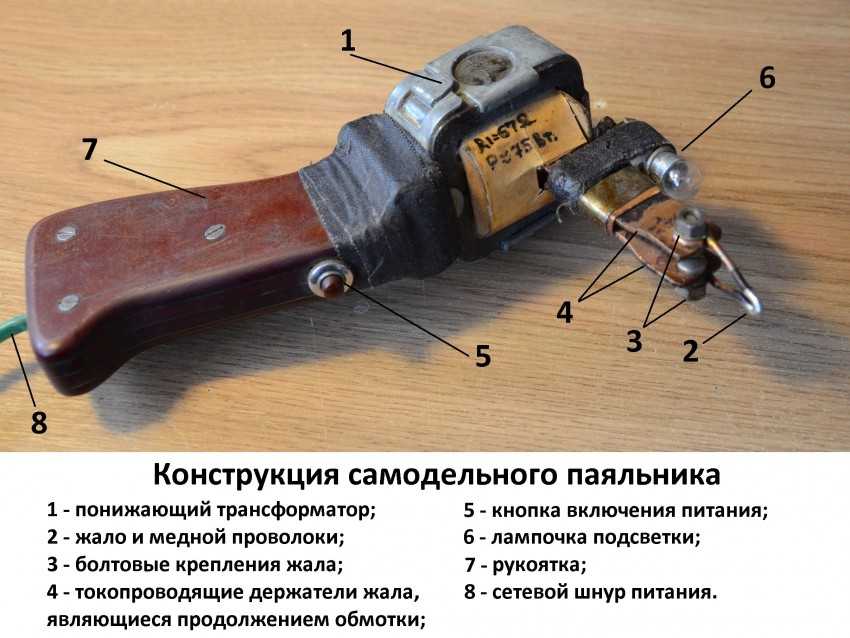

Строение и принцип работы

Паяльники независимо от конфигурации устроены просто. Они представляют собой медный стержень (жало), который в процессе работы взаимодействует с нагревательным элементом. Эта конструкция размещается в трубке, которая играет роль корпуса. Нагреватель питается от электрической сети, для чего к нему подведен провод. В конструкции также имеется ручка, изготовленная из материала с малой теплопроводностью.

Принцип работы паяльников следующий. После подключения к сети под действием электрического тока нагревательный элемент (чаще всего используют нихромовую спираль) передает вырабатываемую тепловую энергию медному стержню, который имеет высокую теплопроводность, благодаря чему нагревается до высокой температуры, достаточной для пайки.

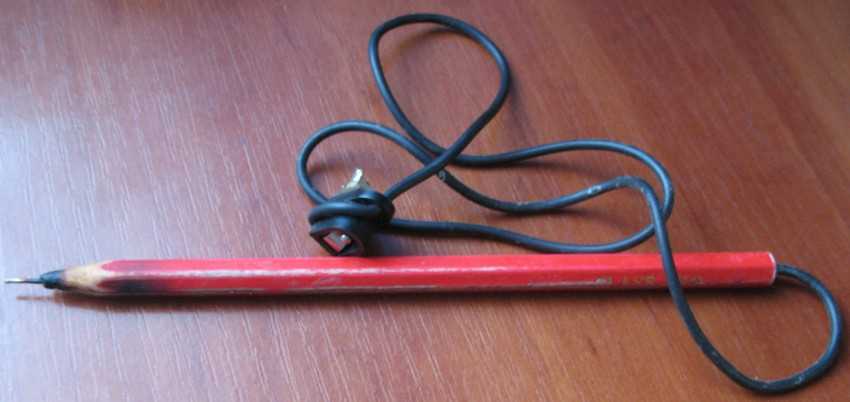

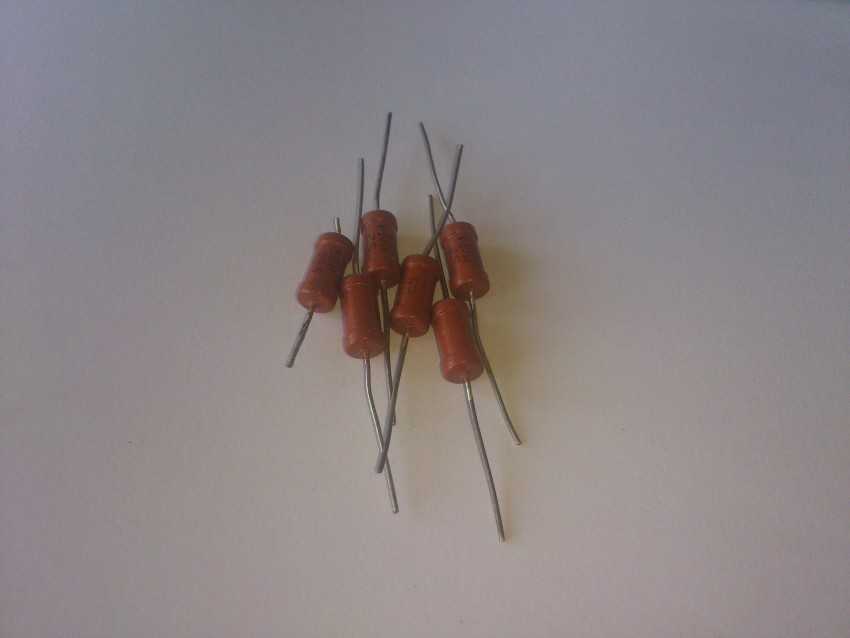

Изготовление из резисторов МЛТ и ПЭВ

Популярный вариант самодельного мини-паяльника — с использованием резистора МЛТ (это аббревиатура расшифровывается как «металлический, лакированный, теплоустойчивый»). Это даже не мини, а микро-устройство, но нагревается до 190°, что позволяет плавить припой ПОС-60.

Для его создания, помимо самого резистора, понадобятся:

две изолированные одножильные медные проволоки;
деревянный брусок.

Резистор — главная часть будущего устройства, и поэтому к его выбору надо отнестись ответственно. Лучше не покупать дешёвые китайские изделия, а отдать предпочтение медным резисторам отечественного производства.

Ещё один важный момент. Мини-паяльник, сделанный из резистора на 51 Ом, необходимо использовать для напряжения в 24 Вольта. Если же нужен инструмент для работы с напряжением 12 Вольт, то потребуется резистор с сопротивлением от 24 до 27 Ом.

Чтобы сделать такой мини-паяльник, сначала резистор каким-нибудь острым предметом очищают от краски, и защищают медную проволоку. Затем из одного освобождённого от изоляции конца проволоки создают петлю и надевают на один из краёв резистора. А к другому краю прикрепляют (в идеале — припаивают) второй конец этой же проволоки.

Теперь из ещё одной медной проволоки необходимо сделать небольшую закрутку для прикрепления к деревянному бруску (он здесь будет играть роль ручки). Жало при этом должно выступать за пределы бруска не более чем на 1 сантиметр, а конец резистора — не более чем на 2,5 сантиметра.

Делают также мини-паяльники из резистора ПЭВ-20 (сопротивление 2 кОм), вставляя в него жало из медной проволоки, приделывая ручку и провода. Такой мини-паяльник может работать от домашней сети. Это очень популярная и простая конструкция. Основное в ней – правильно сделать медный стержень. Для жала берут либо стержень старого паяльника, либо кусок медной шины.

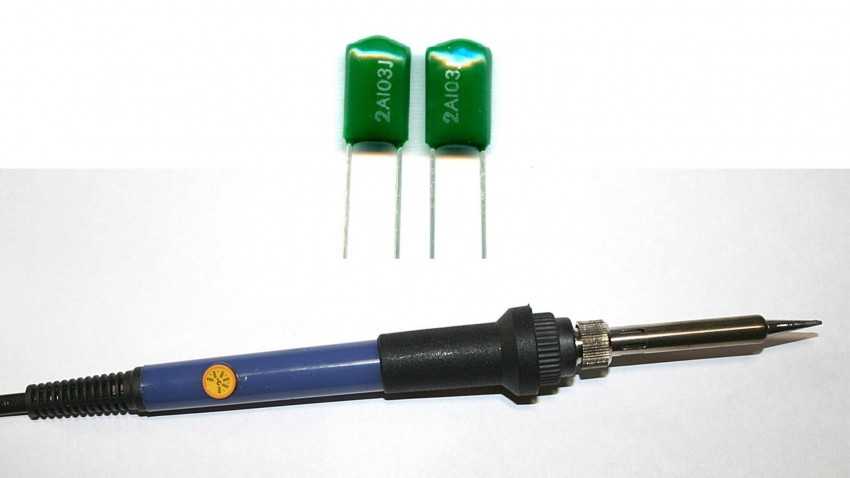

Паяльник на 220 вольт на резисторе

Вариант с напряжением 220 В, в первую очередь, хорош тем, что не требует поиска блока питания. При этом в зависимости от конкретных нужд его мощность можно сделать разной, что позволяет создать электропаяльник своими руками как для пайки мелкой техники, так и молотковый для запайки баков, кастрюль и прочей металлической утвари.

Для начала нужно приготовить части, которые потребуются в процессе изготовления паяльника:

Прут из красной меди, так как она имеет отличную теплопроводность. Причём толщина прута выбирается исходя из расчёта мощности изделия.
Резистор, расчёт которого также производится на основании необходимой мощности конечного продукта.
Силикатный клей.
Асбестовая нить.
Провода, часть из которых должна быть термостойкими.
Металлическая трубка.
Ручка или её подобие из материала, плохо проводящего тепло.

Здесь стоит вспомнить школьный курс физики, а в частности формулу мощности и закон Ома. Для упрощения расчёта предполагается взять за пример резистор на 100 Ом. Учитывая, что ток будет 2,2 А, при использовании подобного резистора паяльник станет потреблять 484 ватта, а это, конечно, чересчур много. Следовательно, необходимо напряжение снизить. Поможет в этом гасящее сопротивление на 300 Ом и конденсатор 10 мкФ до 300 В. Таким образом получится в четыре раза снизить ток, т. е. примерно до 0,5 ампера, что позволит получить напряжение на резисторе в 55 В.

Когда необходимые расчёты выполнены, можно перейти непосредственно к решению вопроса как сделать паяльник в домашних условиях, т. е. к его механической сборке.

Здесь главное правильно расположить жало в резисторе. Для того чтобы надёжно его зафиксировать и уменьшить зазор между медным прутом и резистором, следует залить его силикатным клеем. Это также поможет защитить деталь от вероятности появления в процессе работы трещин.

Для усиления изоляции в местах соединения проводов и нагревательного элемента лучше дополнительно намотать асбестовую нить. Нелишним будет использование для этих целей дополнительно и керамической втулки. Всё это сделает самодельный паяльник более безопасным и надёжным.

Теперь остаётся полученную конструкцию поместить в подходящую железную трубку, на которую насаживается ручка из дерева или текстолита. В отверстие ручки пропускается провод как в классическом паяльнике для подключения к сети питания.

Идея №2 – Вторая жизнь шариковой ручке

Еще одна необычная, но в то же время простая идея для того, чтобы сделать паяльник своими руками из подручных материалов. В этом случае нам опять-таки пригодиться резистор, но в данном случае уже не ПЭВ (как в прошлом варианте), а МЛТ.

Итак, для начала Вы должны подготовить следующие материалы:

Шариковая ручка простейшей конструкции.
Резистор с характеристиками: сопротивление 10 Ом, мощность 0.5 Вт.
Двухсторонний текстолит.
Медная проволока диаметром 1 мм.
Стальная проволока диаметром не более 0,8 мм. Сразу же следует отметить, что сталь должна принимать форму и в то же время не быть мягкой, дальше поймете почему.
Провода для подключения к сети.

Сделать паяльник из ручки в домашних условиях довольно просто, нужно всего лишь выполнить следующие этапы:

Снять слой краски с поверхности резистора. Если краска плохо снимается, подключите изделие к регулируемому источнику питания и немного нагрейте.
Из бочонка выходит 2 проволоки, одну из них срежьте и просверлите в этом месте отверстие под медную проволоку (диаметр 1 мм). Чтобы проволока не соприкасалась с чашечкой (этого нужно обязательно избежать), сделайте раззенковку более толстым сверлом, как показано на фото ниже. Помимо этого нужно сделать небольшой пропил для токовода прямо на чашечке резистора.
Выгните стальную проволоку по форме ручки с креплением в виде кольца, диаметром, как у выпила на чашечке.
Аккуратно из двухстороннего текстолита выпилите плату своими руками, точно такую же, как показано в примере на фотографии.
Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей.
Остается установить тонкое жало в посадочное место. Чтобы медная проволока не прожгла резистор, нужно сделать защитный слой из кусочка слюды либо керамики между задней стенкой и жалом.
Последнее, что нужно сделать – подключить самоделку к блоку питания на 1 А и напряжение не более 15 Вольт.

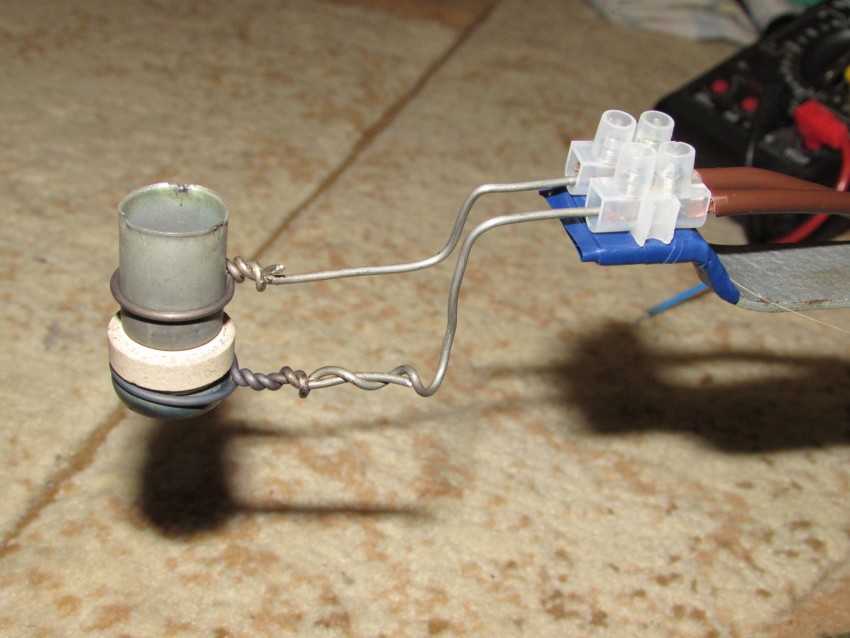

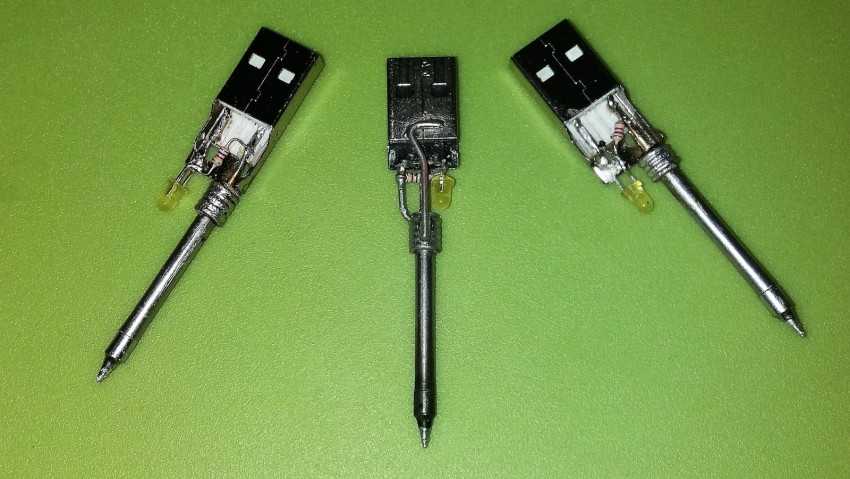

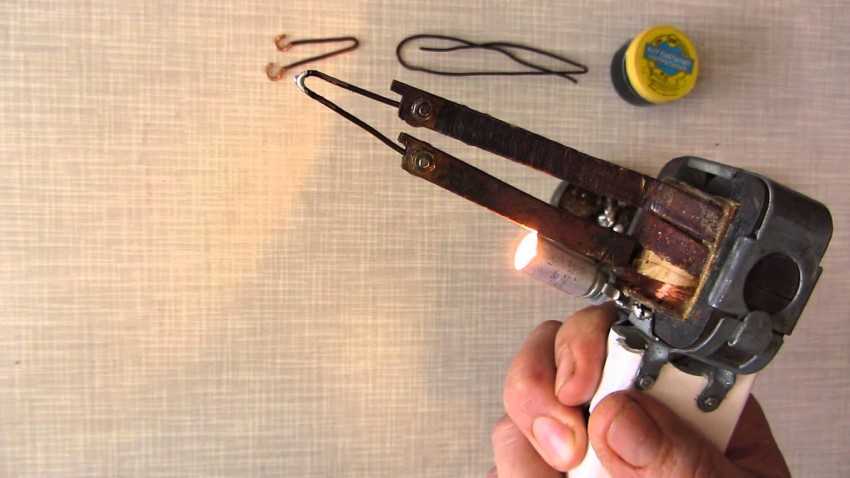

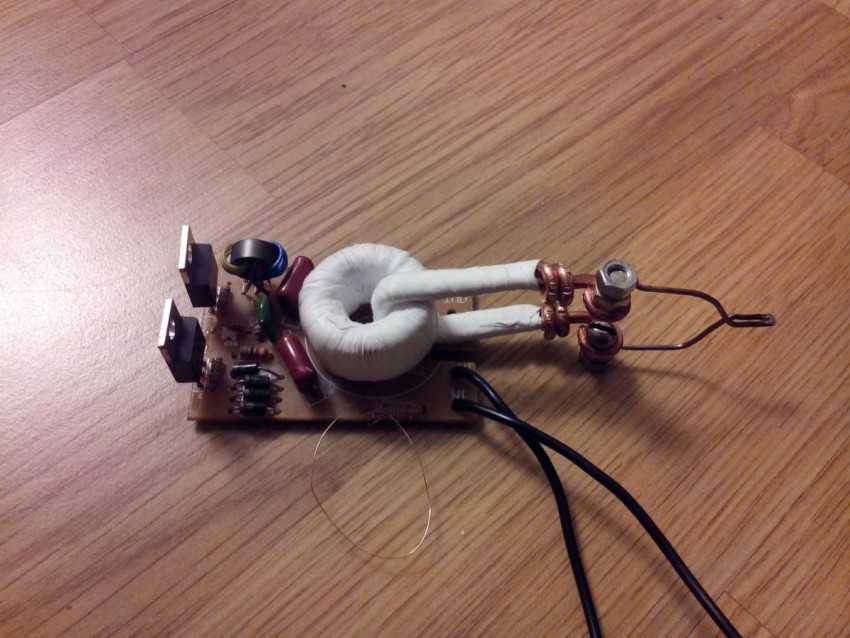

Как сделать более сложную модель мини паяльника в домашних условиях?

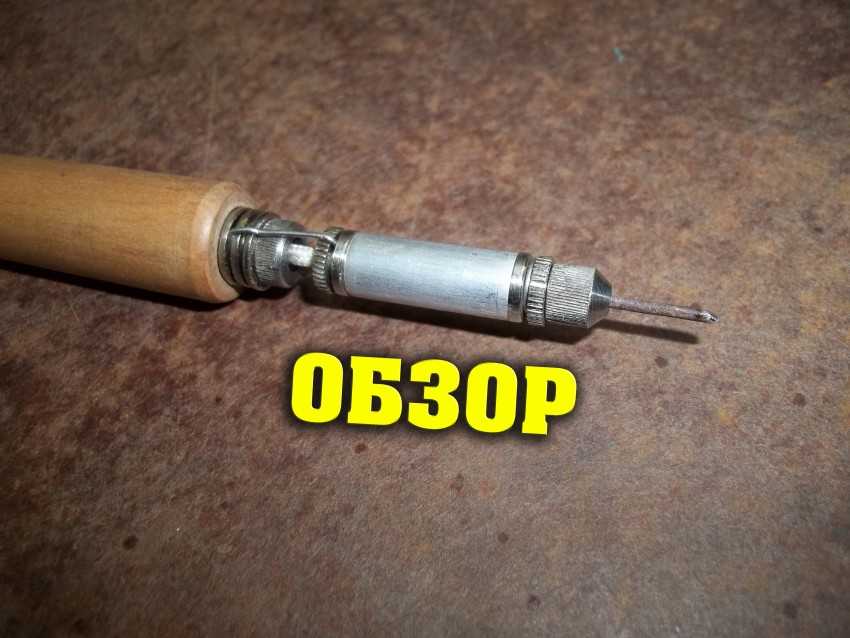

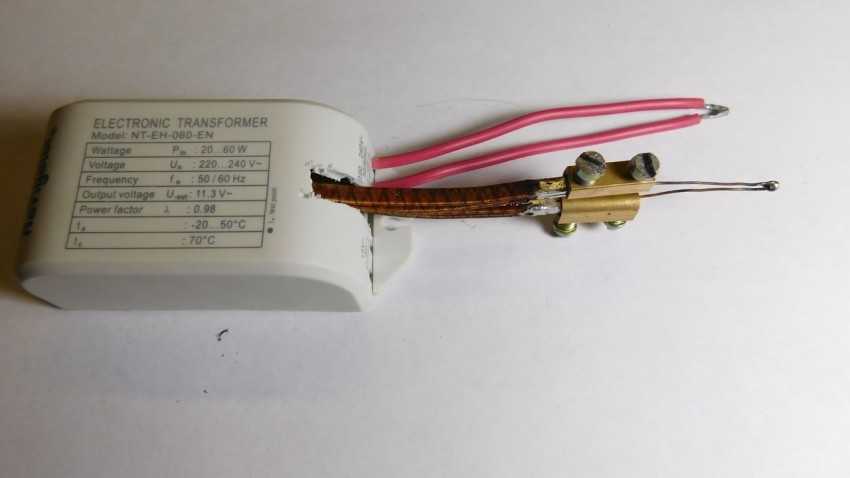

Видеообзор устройства с нихромовой проволокой, работающего от 12 Вольт
