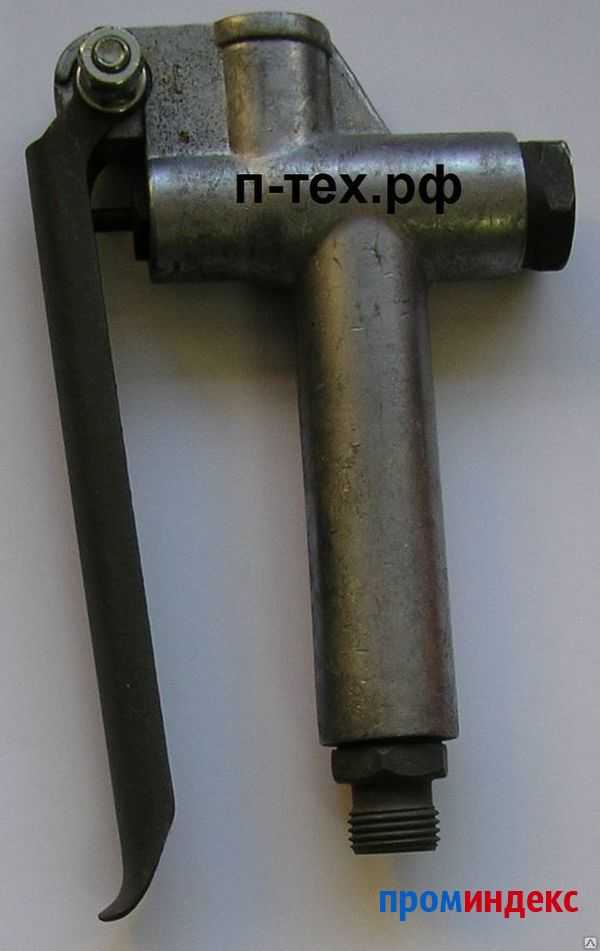

Клапан для ручного краскопульта

Применение пульверизатора

Если при глажке одежды хозяюшки применяют приборы самой простой конструкции, то для промышленности выпускают агрегаты с мощными приводами, помогающие выполнять большие объемы работ. Приведем краткий список примеров использования данного устройства на предприятиях и в быту:

1. Удобен пульверизатор для цветов, например, он помогает увлажнять листву и вносить внекорневые подкормки.
2. Использование устройства для мытья окон, мебели, других поверхностей.
3. Ручной пульверизатор используется для нанесения дезинфицирующих составов в медицине.
4. Краскопульт – крайне востребованная разновидность пульверизатора для быстрого окрашивания поверхности любого профиля.
5. Пульверизатор парикмахерский издавна применяют для распыления косметических средств.
6. Опрыскивание сельскохозяйственных культур.

Как обслуживать пневматический краскопульт :

• По окончании работы хорошо промойте краскопульт растворителем или моющим средством
• Очистите воздушную дюзу кисточкой или щёткой. Не кладите пистолет в растворитель
• Налейте небольшое количество соответствующей очищающей жидкости (теплая, мыльная вода для латексного материала, растворитель для материалов на масляной основе) в бачок. Тщательно ополосните емкость и вылейте жидкость
• Загрязнённые отверстия ни в коем случае не чистите ненадлежащими предметами, даже самое небольшое повреждение влияет на картину распыления. Используйте специальные иглы для очистки дюз
• Квалифицированный ремонт в большинстве случаев можно производить только при помощи специальных инструментов. В этом случае обратитесь в сервисный центр
• Краскопульт можно мыть вручную при помощи растворителей и моющих средств. Никогда не производите очистку сопла и отверстий металлическими объектами. Никогда не погружайте пистолет в растворитель.

Большие и сложные поверхности удобнее окрашивать из распылителя. Краскопульт поможет быстро и качественно покрасить потолок и стены, ограду и радиатор, автомобильный бампер и старый комод. Главное – чтобы инструмент был качественным, иначе он испортит всю работу. Как же выбрать пневматический краскопульт?

При покупке оборудования нужно учесть много факторов – материалы, которые будут распыляться, желаемое качество покраски, квалификацию мастера. Если имеется компрессор, то краскопульт следует подбирать под его мощность. В противном случае сначала нужно выбрать краскораспылитель, а уже к нему – компрессор.

Краскораспылители для профессионального использования

Пневматический краскопульт системы HVLP характеризуется высоким объемом при низком давлении. Такие пистолеты созданы в конце 80-х годов прошлого века. Их предназначение — защита окружающей среды.

Воздушный канал устройства имеет особое строение, из-за чего распыление краски осуществляется так: на выходе имеется низкое давление, почти 0,7 атм, а на входе — высокое, приблизительно 3 атм. Поэтому перенос материала составляет 70%. Остальное теряется в воздухе.

Кроме этого, пульверизатор HVLP на выходе имеет небольшую скорость полета краски или лака.

Это свойство является преимуществом данной модели, т. к. происходит экономия материала на выходе.

При этом образуется небольшое туманное облако, но состав распылять надо на близком расстоянии от обрабатываемой поверхности — не больше 15 см. Это главное отличие распылителя HVLP от LVLP-краскопульта.

Перед тем как купить данный пневматический распылитель для покраски авто, необходимо ознакомить пользователя с преимуществами и недостатками устройства.

Преимущества краскораспылителя HVLP:

1. Высокая экономия краски, лака. На поверхность попадает почти 70%.
2. Высокая производительность.
3. Не наносит вред окружающей среде, образование малого туманного облака.
4. Не оставляет мусора.

Недостатки краскопульта:

1. Высокое потребление воздуха (свыше 360 л/мин). Из-за этого необходимо мощное и производительное компрессорное оборудование.
2. Большой диаметр воздухопровода.
3. Использование воздушного фильтра. При работе компрессора попадают водяные и масляные включения.
4. Неудобство при нанесении на тяжело доступные места. Расстояние до обрабатываемой поверхности — не более 15 см.
5. Необходимый уровень знаний маляра. При задержке нанесения материала возможны потеки и наслоения.

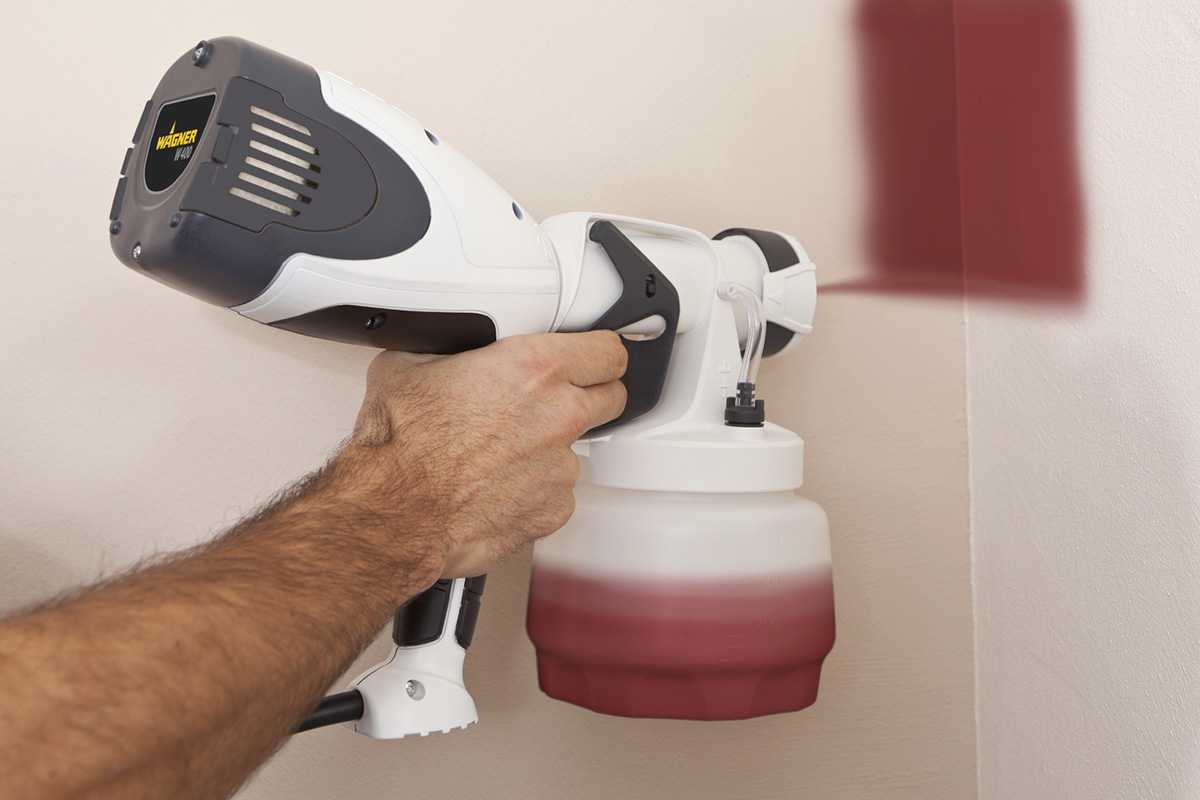

Устройство и принцип работы электрического краскопульта

Типовой электрический краскопульт состоит из следующих узлов:

1. Электродвигателя мощностью 0,2…0,5 кВт.
2. Механического насоса.
3. Насадки в виде сопла (к некоторым конструкциям краскопультов прилагается комплект сопел с различными диаметрами и формой выходного отверстия).
4. Корпуса, на котором смонтированы все узлы.
5. Рабочего бачка для красящего состава.
6. Электрического шнура питания.

Работа электрического краскопульта происходит следующим образом. При подаче напряжения двигатель начинает вращать насос, который создавая разрежение, захватывает краску из бачка и подаёт её в сопло. Регулировочный винт, имеющийся на насадке, позволяет скорректировать объём и характер подаваемой струи рабочего красящего состава.

Необходимо отметить, что в бытовых моделях вал насоса редко когда вращается в качественных стальных подшипниках – это значительно переутяжелило бы прибор, и привело к существенному возрастанию его стоимости. Кроме того, такие подшипники периодически нуждались бы в весьма качественной смазке. Поэтому даже в краскораспылителях известных фирм вал насоса вращается в самосмазывающихся тефлоновых опорах, посадка вала в которых выполнена с повышенными, против обычного зазорами. Это приводит к сильным вибрациям насоса, к которым необходимо привыкнуть. Кстати, одной из проверок такого краскопульта, которые рекомендуется проводить ещё при его покупке, считается проверка на вибрацию при заливке в краскопульт, например, воды: при высоком (с точки зрения покупателя) уровне вибрации рука будет быстро уставать, а потому стоит поискать аналогичный агрегат с меньшей вибрацией при работе.

Принцип работы краскораспылителя

Краскопульт — это средство нанесения жидких растворов на разнообразные поверхности. Состоит из бачка, насоса, пускового курка, кнопки включателя, шланга, регулятора расхода раствора. Основное предназначение распределение краски по поверхности. Некоторые задаются вопросом краскопульт и краскораспылитель в чем разница, ответ ни в чем. Это два названия одного вида оборудования.

Его можно использовать и для распыления других жидкостей: дезинфицирующих средств, грунтовочных растворов, опрыскивающих препаратов для растений. Главное подбирать растворы, частички которых могут проходить через сопло, и уровень вязкости подходит ему по характеристикам. Здесь же нужно отметить, чем отличается краскопульт от пульверизатора, за возможность применения устройства не только для лакокрасочной продукции, но и для других жидкостей, подходящей вязкости, и называют пульверизатором подобное оборудование. Принцип действия подразумевает соединение краски с воздухом, что приводит к переходу красящего вещества в мелкодисперсную пыль, покрывающую стену.

Краскопульт — это средство нанесения жидких растворов на разнообразные поверхности.

Из чего выбирать?

Традиционно в топ-моделях таких приборов лидируют устройства, производимые известными торговыми марками (Bosch, Wagner, Германия или Stern, Австрия). Здесь играет роль не только традиционно высокое качество, но и расширенные функциональные возможности электрических краскопультов. Например, австрийский Sturm SG-9640 достаточно удобен и лёгок, снабжается двумя комплектами сопел – прямым и изогнутым, имеет вполне приемлемую цену — 4000…6000 руб.

Неплохой вариант электрического краскопульта – модель Bosch PFS65, которая подходит для выполнения работ средней интенсивности. Поток краски хорошо и удобно регулируется, а наличие возможного засорения иглы устраняется наличием фильтра. Цена устройства – до 8000 руб.

Из отечественных агрегатов более всего функционален Зубр ЗПКЭ-120. Он имеет, в частности, антикоррозионное покрытие распыляющего насоса, а потому пригоден для работ с водными составами. Цена такого электрокраскораспылителя 3000…4000 руб.

Электрический краскопульт удобен и функционален в работе с любыми окрашиваемыми поверхностями. Издаваемый им при работе шум не выше, чем у его пневматического собрата, а производительность и удобство применения – даже выше.

Для равномерного распыления различных лакокрасочных материалов (ЛКМ), грунтовок, жидких шпаклевок, защитных составов и пропиток применяются малярные приборы, называемые краскопультами. Данное оборудование может отличаться между собой не только устройством, но и принципом работы, влияющим на качество нанесенного покрытия.

Как работает пневматический краскопульт

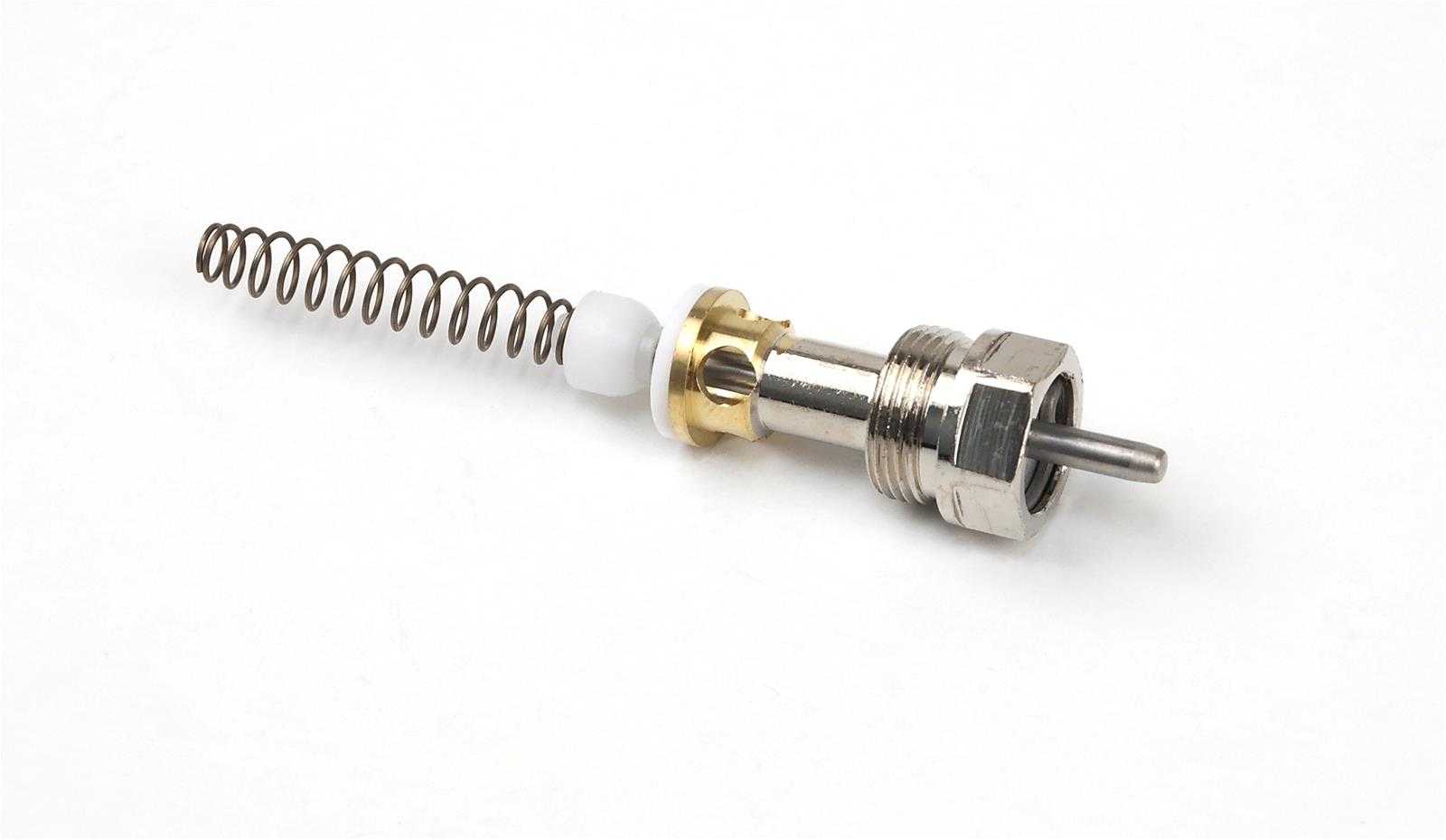

Курок краскораспылителя отвечает за клапан, который контролирует подачу воздуха. При длительном нажатии:

• сжатый поток поступает в механизм и начинает отодвигать иглу, перекрывающую дюзу;
• изменение внутреннего давления заставляет краску пройти через фильтр и попасть в канал (цилиндр или диафрагму) устройства;
• происходит смешивание ЛКМ с воздухом и последующее распыление мелкодисперсных частиц.

Принцип работы краскопульта с верхним бачком основан на силе тяжести. Под действием гравитации краска сама течет вниз. Другие конструкции используют разницу давления внутри устройства и бака. При этом во всех моделях за мощность подачи отвечает дополнительный стержень, расположенный с внутренней стороны дюзы.

Особенности и схема работы моделей

Производители предоставляют широкий выбор краскораспылителей.

Различные марки могут отличаться:

• внешним дизайном;
• положением емкости;
• механизмом действия;
• диаметром дюзы;
• используемыми материалами;
• областью применения.

Какой краскопульт лучше для — с нижним бачком или с верхним — определят особенности покраски авто

Не менее важно учитывать область, с которой придется работать. Отдельные модели без проблем покрасят кузов, а другие хорошо показывают себя лишь на малых или ровных поверхностях

Краскопульт с верхним бачком

Пневматический краскопульт с верхним бачком работает по аналогии с другими моделями.

Принципиальным отличием выступают 2 момента:

• расположение и крепление емкости;
• способ подачи краски.

Для бака используют внутреннее или наружное резьбовое соединение. На клапан дополнительно устанавливают фильтр «солдатик». Сама емкость может быть изготовлена из металла или пластмассы. Оптимальный объем ЛКМ — 600 мл.

Устройство краскопульта

Микрометрические регулировочные винты позволяют контролировать:

• расход материала;
• форму факела.

Схема принципа работы пневматического краскопульта с верхним бачком основана на сочетании гравитации и сжатого воздуха. Краска стекает из перевернутой емкости, после чего попадает к распыляющей головке. Там сталкивается с потоком, который измельчает и направляет ЛКМ.

Краскопульт с нижним бачком

Модель ориентирована на строительно-отделочные работы. Этот тип краскораспылителя применяют преимущественно для покраски вертикальных и относительно ровных поверхностей.

Устройство краскопульта

Схема принципа работы краскопульта с нижним бачком:

• при прохождении воздуха через механизм уменьшается давление в контейнере;
• резкое движение над горлышком емкости провоцирует выталкивание краски;
• сжатый воздух направляет жидкость к соплу, параллельно разбивая ее на мелкие капли.

Особенности работы краскопультом

Одна из особенностей модели представлена методикой распыления. Дело в том, что бачок нежелательно наклонять в стороны или переворачивать. Наиболее качественное покрытие выходит, если покраска происходила под прямым углом.

С боковым бачком

Краскопульты с боковым креплением емкости относят к оборудованию для профессионального использования. Это относительно новый формат, также называемый поворотным распылителем.

Распылитель краскопульта

Модель использует принцип работы механизмов с верхним бачком. Разница лишь в том, что здесь покрасочный состав поступает в сопло сбоку. Емкость присоединяют к устройству особым креплением, позволяющим вращать бачок на 360°. Это довольно удобно, но ограничивает объем краски до 300 мл.

Как работает краскопульт?

В двух словах принцип работы инструмента выглядит так: краска в виде струи, выходящей из сопла, покрывает объект. За счет воздушного потока идет разбивка красящего вещества до состояния «тумана».

Схема траектории окрашивания краскопультом.

Перед тем как начинать работать краскопультом, следует подготовить рабочую поверхность. Для этого она зачищается от налета грязи и пыли, требует обезжиривания. Если обнаруживаются сколы, трещины или царапины, их следует тщательным образом заделать, для этого делается прогрунтовка поверхности, после чего ее хорошо отшлифовывают.

Сам аппарат тоже требует настройки. Регулировки требует:

• давление воздушного потока;
• подача красящего вещества;
• ширина «факела».

Очень важным моментом является правильно развести краску, так как это напрямую отразится на работе устройства, качестве покраски. На каждой упаковке материалов указывается правильный активатор и пропорции, которых следует строго придерживаться. Но это еще не значит, что если два компонента смешаны, то можно приступать к окрашиванию. Следует не забыть про растворитель.

Если с краскопультом сталкиваются впервые, то желательно провести пробную окраску на ненужной поверхности. Во-первых, это даст прочувствовать сам инструмент, во-вторых, позволит увидеть качество разведенной смеси, ну, а в-третьих, есть возможность оценить получаемую покраску поверхности.

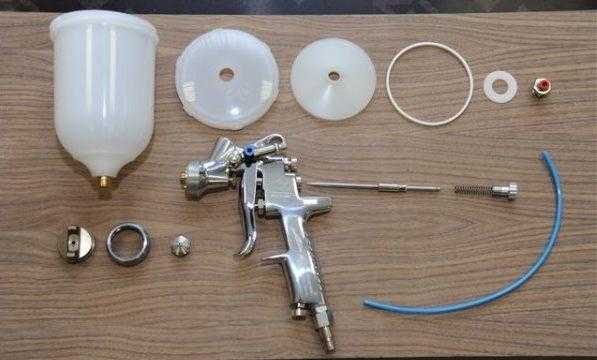

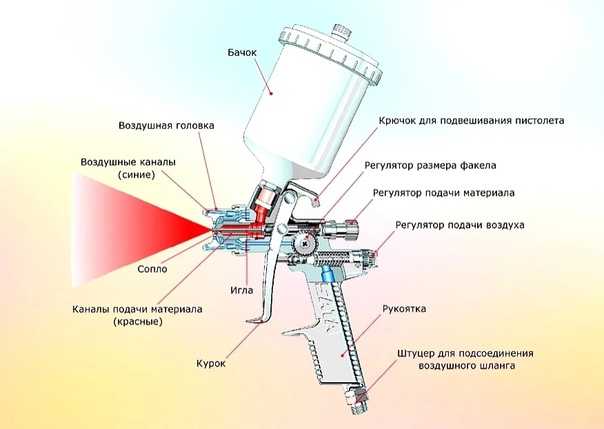

Устройство краскопульта пневматического

Если в хозяйстве есть воздушный компрессор, то с его помощью можно расширить возможности проведения покрасочных работ. Для этого понадобится приобрести краскопульт, который имеет простую конструкцию, и позволяет распылять краску на окрашиваемую поверхность. Ниже на фото представлен внешний вид краскопульта в разрезе с обозначением основных узлов и деталей.

Основу этого прибора составляет корпус, который изготавливается из стали. Встречаются также пластиковые краскопульты, однако они имеют ограниченный ресурс, и как правило предназначены для одноразового использования. В конструкции корпуса имеются различные регуляторы и пусковой курок. Если с курком все понятно, то с назначением регуляторов возникают трудности. Основные составляющие элементы пневматического краскопульта:

1. Пусковой рычаг или курок. При нажатии происходит распыление краски на поверхность
2. Бачок — это емкость или резервуар, в который заправляется расходный материал — лак, краска и т.п.
3. Регулятор подачи материала — расположен с торцевой стороны в верхней части инструмента. Он позволяет регулировать количество подачи краски при окрашивании
4. Регулятор подачи воздуха — располагается ниже устройства для настройки подачи краски. Предназначен воздушный регулятор для того, чтобы выставлять давление подающего воздуха, посредством которого распыляется краска
5. Регулятор размера факела — с его помощью происходит настройка формы и размера факела
6. Дюза — съемная деталь, которая имеет отверстие по центру для подачи материала, а также отверстия для подачи воздуха на форсунку
7. Воздушная головка или форсунка — позволяет регулировать форму струи от плоской до круглой. В конструкции форсунки имеется сопло, через которое происходит выход краски, а также воздушные каналы для распыления ЛКП материала

При нажатии на курок происходит одновременная подача краски и сжатого воздуха, посредством чего происходит покраска поверхности. Чтобы понять, как пользоваться краскопультом, следует разобраться с принципом его работы. Понимая принцип функционирования краскопульта пневматического, не составит большого труда научиться им правильно пользоваться.

Как отрегулировать и настроить краскопульт самостоятельно

Существуют распылители двух видов: ручные и электрические. Они классифицируются по различным признакам, таким как:

• давление при работе распылителя – высокое или низкое;
• назначение устройства – профессиональное или полупрофессиональное;
• принцип работы механизма – электрический или ручной;
• способ подачи краски – из нижнего или верхнего бачка, посредством принудительной подкачки или с применением распыления безвоздушным способом.

Для работы краскопультом в домашних условиях лучше приобретать электрическое устройство, позволяющее работать от электросети. Оно отличается своей практичностью и невысокой стоимостью.

Зачастую пользователи выбирают устройства пневматического типа. Если рассмотреть устройство краскопульта, то оно состоит из основания с клапанами – нагнетающим и всасывающим, насоса, удочки, крышки, напорного рукава, рукава с наличием фильтра для всасывания.

Схема распылителя совсем несложная, в ней разберется любой пользователь. Не рекомендуется применять для электрических краскопультов латексные и акриловые краски, так как для их использования существуют специальные устройства.

Принцип действия распылителя

Все краскопульты имеют сходный принцип действия. Струя воздуха проходит через сопло и измельчает краску или другой расходный материал на мельчайшие частицы.

Перед началом работы краскопультом необходимо предварительно подготовить обрабатываемую поверхность. Требуется ее тщательное очищение от загрязнений, жировых пятен, пыли. Если на поверхности присутствуют дефекты в виде сколов, царапин, трещин, то ее нужно отшлифовать и загрунтовать.

Также необходимо правильно настроить краскопульт, то есть отрегулировать такие параметры, как давление воздуха, подачу краски, ширину факела.

Качество работы механизма и качество отделки поверхностей зависит не только от настроек, но и от правильного разведения отделочной жидкости. Для этого вещество перемешивается с активатором, указанным в инструкции к устройству, в строгих пропорциях. Далее в полученную смесь добавляется растворитель. Затем проверяется работа устройства, а также ровность наносимого отделочного слоя.

Как отрегулировать краскопульт?

Когда все необходимое для работы подготовлено, устройство находится в собранном виде, расходная жидкость размешана, необходимо отрегулировать краскопульт для его хорошей работы. Следует отметить, что отделочное вещество не должно быть очень вязким, чтобы не забилось сопло.

Настройка ширины факела зависит от обрабатываемой поверхности. Если она большая по площади, то стоит сделать самую максимальную ширину факела. Если нужна маленькая ширина факела, то нужно учитывать давление воздушной струи.

Для регулирования подачи краски частично закрывается или открывается целиком отверстие, через которое она подается.

Для вашего удобства мы предоставляем интересное видео настройки и регулировки краскопульта

После настройки подачи расходного материала настраивается регулирование подачи воздушной струи. Для этого необходимо приготовить лист ватмана и закрепить его вертикально. Подача воздуха настраивается по-разному, в зависимости от типа расходного материала.

Как работает пневматический краскопульт?

В крас­ко­пуль­те есть два раз­де­лён­ных кана­ла: один для воз­ду­ха, дру­гой для крас­ки. При нажа­тии кур­ка, сна­ча­ла задей­ству­ет­ся воз­дух, а потом ото­дви­га­ет­ся игла и начи­на­ет выхо­дить крас­ка. Таким обра­зом, крас­ка про­хо­дит через сопло и сра­зу вза­и­мо­дей­ству­ет с воз­ду­хом. В боль­шин­стве совре­мен­ных крас­ко­пуль­тах, кото­рые при­ме­ня­ют в кузов­ном ремон­те, сме­ши­ва­ние крас­ки с воз­ду­хом про­ис­хо­дит сна­ру­жи покра­соч­но­го писто­ле­та, меж­ду дву­мя высту­па­ю­щи­ми частя­ми воз­душ­ной голов­ки (крас­ко­пуль­ты с внеш­ним смешиванием).

Что про­ис­хо­дит, когда курок крас­ко­пуль­та нажи­ма­ет­ся? Курок дей­ству­ет в двух ста­ди­ях. При началь­ном нажа­тии на курок откры­ва­ет­ся воз­душ­ный кла­пан, через кото­рый идёт сжа­тый воз­дух. Если про­дол­жать нажи­мать на курок, то нач­нёт ото­дви­гать­ся назад игла, поз­во­ляя лако­кра­соч­но­му мате­ри­а­лу течь через дюзу.

Если курок начать отпус­кать, сна­ча­ла пре­кра­ща­ет­ся поток крас­ки, а потом пере­ста­ёт идти воз­дух. Таким обра­зом, задерж­ка рас­пы­ле­ния крас­ки, при началь­ном нажа­тии на курок, обес­пе­чи­ва­ет рас­пы­ле­ние крас­ки сфор­ми­ро­ван­ным факе­лом. Так­же и при отпус­ка­нии кур­ка, крас­ка пере­ста­ёт рас­пы­лять­ся, остав­ляя след пол­но­стью сфор­ми­ро­ван­но­го факела.

Что собой пред­став­ля­ют крас­ко­пуль­ты с внеш­ним сме­ши­ва­ни­ем. В этих покра­соч­ных писто­ле­тах сме­ши­ва­ние воз­ду­ха с крас­кой про­ис­хо­дит сна­ру­жи воз­душ­ной голов­ки. Они исполь­зу­ют­ся для рас­пы­ле­ния всех видов лако­кра­соч­ных материалов.

A — Воз­душ­ная голов­ка, B — Окра­соч­ная голов­ка с соплом, C — Игла, D — Пру­жи­на, воз­вра­ща­ю­щая иглу, после отпус­ка­ния кур­ка, E — Регу­ля­тор пода­чи крас­ки, кото­рый огра­ни­чи­ва­ет ото­дви­га­ние иглы, при нажа­тии на курок краскопульта.

Работа электрического краскопульта основана на преобразовании электрической энергии в пневматическую. Основными техническими характеристиками являются показатели мощности и вес покрасочного инструмента. Электро краскораспылитель — это универсальный инструмент, который предназначен для использования любого типа краски или любого типа раствора. В зависимости от модели, вес может достигать до 25-ти килограмм.

В отличии от пневматических моделей, краскораспылитель электрический не использует сжатый воздух. Распыление красящей смеси выполняется с помощью давления, создаваемого внутренним насосом. По этой причине, красящие вещества, не поддаются измельчению воздушным потоком.

Следует учитывать, что качество лакокрасочного покрытия несколько уступает качеству пневматического аналога

Что получает владелец электрического аналога взамен? Он получает компактный и недорогой инструмент, который не требует дополнительного оборудования, например, компрессора или средств для очистки воздуха. Эксперты склонны считать все электрические модели бытовыми вариантами (для покраски дома, промышленные краскопульты, которые могут здорово облегчить рабочий процесс человеку, который регулярно сталкивается с малярными работами.

Электрические краско-распылители имеют свои преимущества. Ими можно наносить окрасочные составы высокого уровня вязкости. Такие смеси хорошо распыляются с небольшими количествами растворителя, а это снижает время, которое уходит на сушку, а покрасочная смесь глубже проникает в различные трещины и углубления.

6 Преимущества и недостатки работы инструментом

Если нужно выбрать электрический или пневматический краскопульт, то учитывать необходимо сферу их применения. Так, для бытового применения оба эти устройства являются конкурентами. Принцип таких изделий — безвоздушное распыление, в рамках которого краска потоком под высоким давлением выходит из сопла. Электрокраскопульты работают эффективно и популярны, но иногда значительно уступают воздушным аппаратам.

У пневматического устройства есть преимущества и недостатки относительно безвоздушного распылителя.

К сильным сторонам относят:

• покрасочный слой получается высокого качества, которое намного превышает возможности использования безвоздушного способа;
• высокая надежность деталей. В связи с тем, что для создания пневматического краскопульта используют детали из металла, отличающихся износостойкостью и устойчивостью к коррозии, нелегко вывести его из строя;
• возможность использовать материалы любой вязкости.

Недочеты следующие:

• нужен компрессор, обеспечивающий бесперебойную подачу воздуха;
• чтобы получить качественное покрытие, понадобится иметь опыт в этом направлении и правильно настроить оборудование. На пистолете может быть расположено два-три регулятора. Чтобы правильно калибровать инструмент, понадобится изучить его требования к объему подаваемого воздуха и предварительно приобрести редуктор с манометром. Только правильная настройка оборудования гарантирует равномерное распыление.
• во время покраски автомобиля важна чистота подаваемого воздуха. Если в  воздухе будет влага, масло, грязь, то появятся в результате работы дефекты: пятна, выпуклости и пр. Для наиболее ответственных заданий между пистолетом и компрессором надо подключить отделитель влаги или целый блок подготовки воздуха.
