Рейтинг лучших картофелекопалок для мотоблоков на 2022 год

1 Конструктивные свойства и разновидности устройств для уборки картофеля

Многие люди приобретают для этих целей различного рода механические изобретения, а некоторым умельцам, так называемым кулибиным, только в радость изготовить собственноручно картофелекопалку, чтобы избавить себя и близких людей от нелегкой работы. Особенную популярность среди сельских работяг получил картофелевыкапыватель, функционирующий на базе мотоблока любой вариации, будь то понравившаяся всем модель “Нева”, либо механическое устройство от другого производителя. В этом деле главное – наличие четкого понимания конструктивных особенностей самодельной копалки для картошки и умение создать чертежи.

Необходимое уточнение: данное механическое приспособление цепляется к мотоблоку для выполнения работы. Такой агрегат, выполненный своими руками, способен обрабатывать земельный участок как около дома, так и в поле. Первостепенным предназначением картофелекопалки является отделение картофельных клубней от почвы и укладка их на грунте. Подобным аппаратом легко управлять, также он имеет достаточно простую конструкцию. Поэтому создать его своими силами, как правило, не слишком сложно. Главное, что данное навесное механическое устройство подойдет к мотоблоку любой модели.

Многие возразят, зачем тратить время и силы, если такое чудо техники можно купить без проблем в любой торговой точке по продаже сельскохозяйственных механизмов и устройств. Такая точка зрения имеет право на существование, и многие так и поступают.

Однако любому опытному огороднику известны основные преимущества копалки, созданной в домашних условиях:

1. 1. Такой механизм на порядок практичнее, поскольку он конструируется под определенную характеристику грунта той или иной местности, а также из расчета силы конкретного человека – будущего счастливого обладателя.
2. 2. Стоимость самодельного устройства на порядок ниже, чем у готового изделия, продающегося в специализированных магазинах.

Перед началом творческих конструктивных процессов по конструированию картофелекопалки следует запомнить: она приспособлена функционировать на почвах со средним и незначительным показателем плотности. Чтобы смастерить агрегат, рассчитанный на работу в тяжелых почвах, не обойтись без глубоких познаний в области механики и, конечно, физики.

Существуют следующие разновидности копалок для картофеля:

1. 1. Механизм грохотного или вибрационного типа – в его конструкцию входит преимущественно лемех и вибрационное сито. Функционирует такой вид картофелекопалки на базе мотоблока достаточно примитивно. Почву вместе с клубнеплодом подрывает лемех. Далее к работе подключается неподвижная транспортерная решетка, оставляя клубни на своей поверхности, и будто через сито просеивая грунт. Такую модель по праву считают одной из наиболее эффективных в работе, однако довольно непростой в плане изготовления.
2. 2. Транспортерный вид – он способен с легкостью работать, к примеру, на основе такого мотоблока, как “Нева”. В устройство транспортерной копалки входит лемех и движущий транспортер, обладающий особым зацепным приспособлением, чтобы поддерживать клубни на платформе и очищать от грунта. Транспортерный агрегат для копания картофеля более практичен по сравнению с вибрационным видом картофелекопалки. Однако применение данного вида устройства на почве с легким критерием плотности нецелесообразно.
3. 3. Стрельчатый агрегат – по конструкции это простейший механизм, который можно легко пристроить ко всякой модели мини-трактора, скажем, к той же “Неве”. В нем не содержатся движимые узлы, грунт с клубнями подрезается ножом. Затем срез падает на специальные прутья, где происходит ссыпание земли обратно, а чистые плоды укладываются на поверхности почвы. Данный вид копалки эффективнее использовать на грунте с низкой степенью плотности, где применение других разновидностей приспособлений неэффективно.

Картофелекопатель грохотный Юрия Лескова: чертежи, фото и видео

Копатель для картофеля, изготовленный для мотоблока Нева умельцем-конструктором, показанный на картинке, представляет собой металлическую раму с установленными на нее колесиками, которые можно регулировать по высоте. Рабочая подвижная часть: шкив, соединенный с тягой (взята с автомобиля) через эксцентрик. Далее рабочая часть конструкции идет на лемех через дополнительные тяги. Лемех имеет зубья, изготовленные из стальной проволоки, и нож, сделанный из стальной пилы.

На видео показан процесс создания интересного агрегата. Также вы можете скачать чертежи и воспользоваться ими для создания собственноручно сделанной копалки для урожая картофеля.

Это интересно: Трактор МТЗ-1025 устройство и характеристики

Плюсы и минусы грохотной картофелекопалки

Популярность навесного оборудования такого типа объясняется: относительно низкой стоимостью и простотой конструкции, состоящей из лемеха и обычной решетки. Активный нож в виде ковша заглубляется в почву и подает картошку на решетку, которая при помощи сильных вибраций очищает клубни и оставляет их на поверхности.

Есть у вибрационно-грохотной картофелекопалки и другие плюсы:

• подходит под любой тип почвы;
• выбирает из грунта и оставляет на поверхности все или почти все клубни (до 98%);
• совместимость с мотоблоками любого типа, за исключением маломощных моделей.

Главными недостатками этого типа навесного оборудования считаются:

• малая производительность;
• не самая идеальная очистка картофеля (часть выкопанных клубней слегка присыпается землей из-за конструктивных особенностей агрегата);
• ограниченная область применения (плохо подходит для работы на вязких и слишком влажных почвах, а также на полях с большим количеством сорняков);
• довольно частые ремонты (при активной эксплуатации быстро изнашиваются сайлент-блоки).

Как установить и настроить?

Чтобы прикрепить картофелевыкапыватель к мотоблоку, используют сцепку, которая включает переднюю часть – ее крепят к трактору, устройство регулировки наклона атаки, а также кронштейн для крепежа. Сцепку делят на два элемента. Правый остается на копалке, а второй фиксируется к трактору, обе части соединяют специальными болтами. Чтобы отрегулировать механизм, используют длинный центральный винт. От того, как вы его настроите, будет зависеть глубина вскапывания земли при работе устройства.

После запуска двигатель картофелевыкапыватель сразу же начинает работать, однако, часто бывает, что навеска начинает заходить в грунт под неверным углом, причина заключается в неправильной настройке механизма. Если ситуацию не исправить, то мотоблок начнет пробуксовывать либо ремень попросту соскользнет со шкивов. Как следствие, транспортер механизма начнет забиваться землей, а продолжать работу будет невозможно.

В этом случае следует скорректировать настройки, для этого осторожно вращают винт угла атаки так, чтобы уменьшить его. Кроме того, на прицепном узле нужно выбрать по отверстиям оптимальное положение, благодаря таким действиям можно задать нужную глубину погружения в землю. Чтобы копалка правильно взаимодействовала с мотоблоком, следует отрегулировать все имеющиеся болты на прицепном узле, в этом случае агрегаты будут располагаться на одной оси, а само устройство будет и ровно перемещаться по поверхности и не начнет слишком сильно углубляться в грунт

Чтобы копалка правильно взаимодействовала с мотоблоком, следует отрегулировать все имеющиеся болты на прицепном узле, в этом случае агрегаты будут располагаться на одной оси, а само устройство будет и ровно перемещаться по поверхности и не начнет слишком сильно углубляться в грунт.

Многие умельцы предпочитают делать картофелекопалку своими руками – такое оборудование выходит гораздо дешевле, причем работает довольно качественно. Имея самые минимальные навыки работы с металлическими предметами, а также схемы и чертежи, выкапыватель можно соорудить буквально за несколько часов. Изготовление механизма обычно начинается с изготовления сварной рамы, для этого нужна квадратная труба из металла, ее распиливают на 4 отрезка выбранной длины, из них сваривается прямоугольник, затем чего из остатков делают перемычку.

На следующем этапе необходимо сделать вертикальные стойки, обычно их нарезают из металлических квадратов, а затем приваривают к стальной раме, стойки фиксируют между собой железными прутьями, обычно их диаметр составляет 0,5 см. Режущую часть устройства, которая будет отвечать непосредственно за подрезание земли, изготавливают из стального листа толщиной 5 мм либо из старой циркуляционной пилы, в обоих случаях такая картофельная копалка будет работать очень хорошо. Заточка при этом обязательно должна быть округлой, благодаря этому она не сможет слишком сильно углубиться в землю и сведет к минимуму вероятность повреждения самих клубней.

Самодельную конструкцию, как правило, дополняют подвижными колесами, обычно их заимствуют у старой садовой тележки, лучше всего обратить внимание на приспособления с широкими шинами – они сделают перемещение по грядкам более легким. Оптимально, если колеса будут оснащены осью, к которой будут крепиться стойки с отобранными отверстиями. Если подходящих колес у вас нет, то можно использовать металлические

Если подходящих колес у вас нет, то можно использовать металлические.

Если вы собираетесь работать с влажными грунтами, то будет правильно отдать предпочтение резиновым колесам, но с тракторным протектором. Имейте в виду, что обычные резиновые колеса во влажной земле будут передвигаться гораздо хуже. Все элементы цепляют между собой при помощи контактной сварки, а также с использованием традиционных крепежей – гаек и болтов. Первый вариант более практичный и долговечный, зато модели, изготовленные по второму принципу, могут быть разобраны и собраны обратно при необходимости. Собрать копалку несложно, при этом себестоимость готового изделия будет минимальной.

О том, как настроить и отрегулировать картофелекопалку с мотоблоком, смотрите в видео ниже.

Как выбрать агрегат

Популярных моделей много. Все они предназначены для огорода, дачи, для индивидуального или коллективного пользования. Но прежде, чем принять окончательное решение и не допустить ошибки при выборе, необходимо определиться с такими параметрами:

1. Площадь обрабатываемого участка. Чем она больше, тем мощнее должна на ней работать техника.
2. Качество почвы. При жестких грунтах самое простое оборудование не даст возможности добиться желаемого результата.
3. Влажность. Самые дешевые аппараты не в состоянии справиться с мокрой землей.
4. Материальное состояние пользователя.
5. Габариты рабочего механизма агрегата, которые оказывают влияние на его продуктивность. Узкие приспособления лучше всего использовать для сада. Они в состоянии справиться с одиночными грядками. Широкие виды стоит использовать на существенных плантациях.
6. Способ очистки клубней от земли. Разные модели по-разному реагируют на чернозем, глину, песчаники, суглинки.
7. Принцип работы устройства.
8. Наличие дополнительных аксессуаров (колес) в качестве дополнительной опоры для тяжелой техники.
9. Виды крепежных элементов. Есть винтовой способ или с использованием сварки.
10. Ценовая политика, надежность компании — производителя и рейтинг товара.
11. Состояние основного оборудования. Устаревшие модели могут не справиться с современными навесками.

По мнению покупателей, выбирать модель необходимо, исходя их индивидуальных критериев. Можно ознакомиться с советами и рекомендациями специалистов. Желательно посетить специализированные магазины и воочию увидеть представленный товар, пощупать его, проанализировать особенности, узнать, сколько что стоит. Для улучшения восприятия можно самостоятельно составить сравнительную таблицу. Хотите заказать товар онлайн, хотя бы просмотрите прилагаемые фото и убедитесь, что именно такой агрегат вам нужен.

Плюсы и минусы транспортерных моделей

Многим кажется привлекательным простота модели и возможность эксплуатации одновременно двух эксцентриков. Но в них есть специфически узлы – сайлент-блоки, которые не выдерживают регулярных нагрузок, изнашиваются и требуют ремонта или замены. В этом плане транспортерные модели более надежны. Они имеют специальные редукторы, позволяющие им оптимизировать их работу. Благодаря конструкции можно легко изменить скорость движения ленты в зависимости от состояния грунта. Вместо сайлент-блоков они оснащены подшипниками, что также повышает надежность техники.

Если сравнить по эффективности, то между моделями нет принципиальной разницы. Транспортерная модель может превосходить тем, что после нее урожай остается на поверхности земли. А грохотные оставляют урожай в немного смешанном виде с грунтом.

Популярные модели: Ярило, КМ-4.

Характеристика грохотных моделей

Их известные представители: ККМ-1, КВМ-3, «Полтавчанка», КМ-1 для мотоблока МТЗ.

Картофелекопалка КВМ-3

Конструкция состоит из активного лемеха и грохот решетки. Территория для маневрирования техники должна быть не менее 60-70 см. в ширину. Лемех подрезает пласт земли, куда внедряется решетка. За счет вибрирующих движения просеивается грунт и отделяется урожай. Сила вибрации такая, чтобы просеять большие, слипшиеся куски грунта. После просеивания урожай остается на поверхности грунта.

Преимущества моделей:

• широкий охват почвы – исключает остатки урожая в почве;
• хорошо отделяет грунт от картофели;
• можно использовать для выкапывания других видов урожая: чеснок, свекла, морковь и т.д.;
• удобство в эксплуатации;
• экономичный расход топлива;
• оптимально для работы на больших участках земли.

Недостатки:

• высокая стоимость;
• не рационально использовать на больших участках.

Плюсы и минусы веерных картофелекопалок

Веерные модели представляют собой механизм, сооруженный по типу лопаты с вогнутыми во внутрь краями. К краям привариваются металлические прутья. Копание происходит с помощью острых концов. Обладает следующими недостатками и преимуществами.

Веерная картофелекопалка

Преимущества:

• легко устанавливается на мотоблок;
• совместимость с мотоблоками, у которых минимальная мощность мотора. Например, это НЕВА МБ;
• надежность конструкции;
• высокая производительность;
• простота конструкции позволяет изготовить на заказ в любом регионе;
• доступная стоимость.

Недостатки:

• веерные модели могут работать с небольшим участком грунта. Это обычно до 20 см. в ширину и до 15 см. в глубину;
• часто повреждает картофелины;
• около 15% урожая остается под грунтом;
• мотоблок с веерной картофелекопалкой расходует много топлива;
• урожай необходимо собрать вручную;
• способна работать только с легким, рыхлым грунтом.

Что такое картофелекопалка и для чего она нужна

После окончания весенней посевной и внесения удобрений начинается не менее хлопотный период комплексного ухода за посевами. Но и с приходом осени жизнь фермера становится не намного проще, так как впереди ждет сложная задача по сбору урожая. Особенно много сил требуется на уборку картофеля.

В одиночку выкопать корнеплоды на большом участке ручным способом довольно сложно. Обычно приходится звать помощников, чьи услуги чаще всего должны быть оплачены. Если картофель выращивался для продажи, то такие расходы сильно снизят полученную прибыль. Намного выгодней и проще использовать картофелекопалку для мотоблока.

Описание устройства

Картофелекопалка значительно снижает время, затраченное на сбор урожая. Также при использовании техники повреждения клубней минимизируются.

Принцип работы навесного оборудования достаточно простой. Режущие части картофелекопалки углубляются в землю, доставая клубни на поверхность. Картофель при извлечении из земли очищается от остатков грунта и выбрасывается на поверхность участка или в специальный бункер. После этого клубни транспортируют к месту складирования.

Картофелекопалки изготавливают как отечественные, так и зарубежные производители. Устройства предназначены для работы в разных климатических условиях вне зависимости от компании изготовителя.

Средняя скорость во время сбора урожая картофелекопалкой составляет примерно 5 км/ч. Номинальная производительность и расстояние между рядами зависят от технических возможностей тягача и модели навесного оборудования.

Для чего оно нужно

Картофелекопалку используют для быстрого сбора урожая картофеля. Устройство позволят значительно снизить трудозатраты. Также при таком сборе клубни практически не повреждаются, если оборудование правильно настроено.

Какие существуют картофелекопалки для мотоблоков

Картофелекопалки отличаются между собой по ширине обработки и некоторым особенностям конструкции. Наиболее мощными считают четырехрядные устройства. Такие модели способны за один проход обрабатывать 4 ряда насаждений. Чаще всего эти агрегаты устанавливают на тяжелые тракторы и применяют в крупных хозяйствах.

Для небольших фермерских хозяйств и обработки приусадебных участков применяют более компактное оборудование. Самые популярные типы картофелекопалок:

1. Однорядные. Агрегаты за один проход способны обрабатывать только одну полосу насаждений. Чаще всего это транспортерные модели, которые после извлечения клубня отправляют его в бункер по ленте.
2. Двухрядные. Они аналогичны однорядным, но за проход обрабатывают 2 ряда.
3. Грохотные. Ширина охвата почвы может доходить до 50 см. Картофель после извлечения из земли отправляется на вибрационную решетку, где очищается от остатков грунта. Производительность таких моделей достигает 0,3 га/ч.

Разновидности картофелекопалок для мотоблока Нева

Для уборки картофеля применяются простые и крохотные установки. Они отличаются по эффективности и габаритам

Важно рассмотреть основные плюсы и минусы. Некоторым будет интересно разобрать особенности эксплуатации

Простая

Простые модели остаются востребованными, поскольку ими легко пользоваться. В такой картофелекопалке используется активный нож. Глубину копания легко регулировать

Многие владельцы обращают внимание на экономию времени, которая достигается из-за простоты эксплуатации

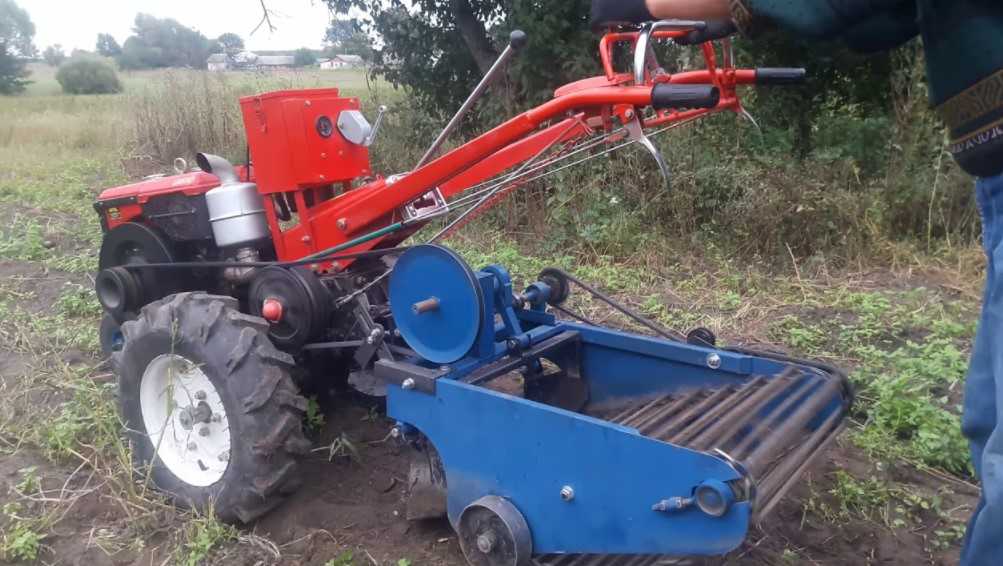

Грохотная

Грохотный вариант поставляется с трясучкой. Это более усовершенствованный механизм, следовательно, производительность выше.

Модели применяются на фермерских хозяйствах. Есть возможность работать даже на твердом грунте.

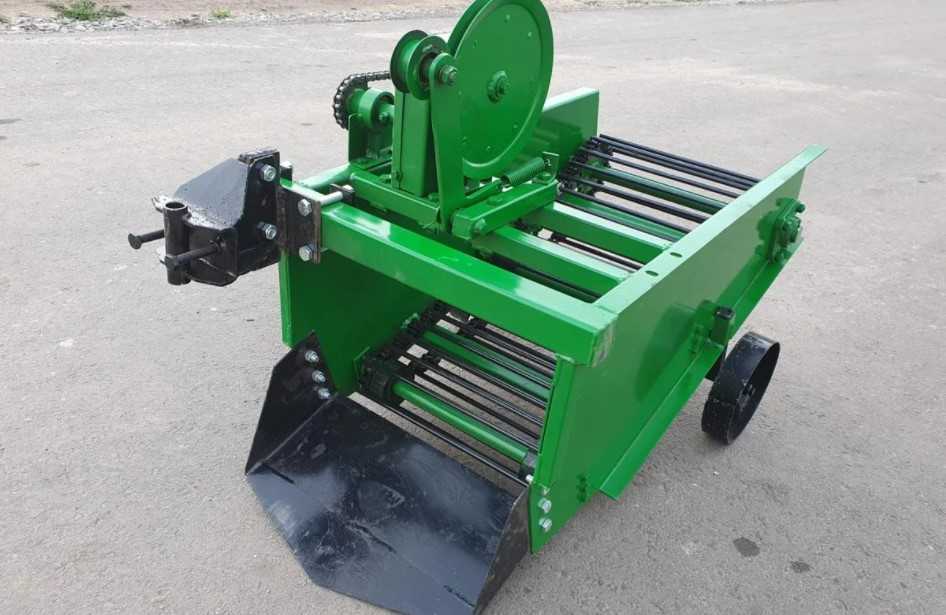

Грохотная копалка

Транспортерная

Если у модели имеется специальная движущаяся лента, она считается транспортерной. Такие агрегаты идеально подходят для обработки длинных рядов картофеля.

Когда важно быстро собрать урожай, приходится работать с лентами. Минус кроется в том, что подобные копалки нуждаются в грамотном обслуживании

Вибрационная

Являются очень эффективными. Только такие установки практически полностью отделяют картофель от грунта. Владелец сразу оценит их производительность.

Но есть и недостатки: вибрационные копалки являются тяжелыми, с ними трудно работать одному.

Ленточная

Если рассматривается вариант приобретения транспортерной картофелекопалки, следует знать, что еще одной разновидностью считается ленточная модель.

Такой тип имеет преимущества:

• легкость;
• эффективность;
• возможность тонкой настройки.

Некоторым кажется, что модель сложная в настройке, однако частого обслуживания она не требует.

Ленточная копалка

Популярные модели

ККМ-1

Картофелекопалка грохотного типа используется для обработки участков с легкими или средними почвами и влажностью не более 27%. Кроме картофеля данное оборудование позволяет осуществлять уборку свеклы, моркови и лука. Агрегат весит порядка 40 кг, имеет ширину захвата 370 мм и глубину обработки 20 см. Производительность ККМ-1 составляет 0,2 га/ч. Картофелекопалка комплектуется просевной решеткой, лемехом и адаптирована к таким моделям мотоблоков, как «Нева», «Агат», «Салют», «МТЗ», «Фаворит» и «Каскад».

https://youtube.com/watch?v=vUkw1HdZpS8

Цена этой модели картофелекопалки в России равна 11 000-12 000 рублей, а в зимний период агрегат стоит дешевле. Купить его можно в компании-производителе или у официальных дилеров.

КВМ-3

Эта модель навесного оборудования вибрационного типа может использоваться с любыми моделями мотоблоков производства России, Украины и Китая, таких как «Нева», «МТЗ», «Салют», «Заря», «Агат» и прочими. К картофелекопалке, для работы на самых твердых почвах, к основной раме монтируется специальный нож, что создает более сильные вибрации решетки встряхивающей землю.

Вес картофелекопалки КВМ-3 составляет 39 кг, а рабочая скорость – 1-2 км/ч. Ширина захвата равна 37 см, а глубина обработки — 200 мм. Производительность агрегата – 0,1-0,2 га/ч. В России данная модель в среднем стоит порядка 7 000-9 000 рублей. Приобрести картофелекопалку можно напрямую у производителя или же в компаниях по реализации малой сельхозтехники.

«Полтавчанка»

Данный агрегат вибрационного типа весит 34 кг и хорошо подходит для обработки земельных участков площадью не более 2 га. Скорость и производительность картофелекопалки составляет 2-3 км/ч и 0,2 га/ч соответственно. Ширина обрабатываемой полосы равна 39 см, а глубина – 18 см. Модель «Полтавчанка» комплектуется ремнем и штифтом, позволяющими подключать агрегат к мотоблокам «Заря», «Фаворит», «Нева», «МТЗ», «Агат», «Салют» и прочими аналогичными устройствами.

Данное навесное оборудование отлично работает на среднетяжелых почвах с влажностью не выше 30%. Благодаря наличию регулировки колес имеется возможность выбора необходимой глубины во время уборки.

КТ-51

Этот агрегат транспортерного типа обрабатывает полосу шириной 45 см и весит 47 кг. На картофелекопалке имеется возможность регулировать глубину обработки почвы при помощи опорных колес. Управление скоростью транспортера осуществляется через обороты мотоблочного двигателя.

Эта модель предназначена для работы с тяжелыми и средними мотоблоками со шпоночным валом отбора мощности, например, «Зубр», «МТЗ», «Кентавр» и прочие.

Вибрационная картофелекопалка для мотоблока «Нева»

Данная модель вибрационной картофелекопалки разрабатывалась специально для мотоблоков «Нева». Однако при наличии дополнительных ремней и приспособлений ее можно использовать и на других мотоблоках с аналогичным креплением. Агрегат весит 34 кг, имеет ширину захвата 360 мм и глубину обработки – 200 мм. При движении 1-2 км/ч производительность картофелекопалки составляет 0,15-0,2 га/ч. Цена такого оборудования равна 8 000-9 000 тысячам рублей. Приобрести агрегат можно напрямую у производителя, а также у специализированных компаний занимающихся реализацией малой сельскохозяйственной техники. Эта модель получила самые лучшие отзывы.

Картофелекопалка для мотоблока значительно упрощает работу по сбору урожая картофеля, свеклы, моркови и прочих корнеплодов. Использование этого оборудования позволяет значительно сэкономить силы и время, а также повысить количество собранного картофеля. Однако прежде чем купить понравившуюся модель картофелекопалки необходимо удостовериться, что она может быть установлена на ваш мотоблок или культиватор. Также при выборе навесного оборудования необходимо учитывать мощность мотоблока и тип почвы, которая будет обрабатываться.

Как сделать самодельное приспособление своими руками

Сделать картофелекопалку для мотоблока своими руками сумеет даже начинающий мастер. Изготовление агрегата не требует значительных финансовых затрат. Агрегат получается простым, поэтому для его ремонта и обслуживания не потребуется привлекать специалистов.

Устройство для копки картофеля делают из гнутого металлического листа и прутьев. Детали сваривают и крепят к корпусу. Мотоблок перемещается, зубья выгребают картофель, а земля просыпается между прутьями.

Необходимые инструменты и материалы

Мотоблок оснащают навесной картофелекопалкой собственноручного изготовления, если площадь участка измеряется в сотках, а не десятках гектаров. В промышленных масштабах уборку целесообразно проводить с применением покупного устройства.

Несложно сделать картофелекопалку своими руками

Материалы, инструменты и составляющие конструкции:

• стальные или железные прутки (арматура);
• швеллер;
• уголок;
• сталь толщиной 5-8 мм;
• лазерный уровень или угольник;
• пластины для крепежа;
• гайки, болты;
• дрель, гравёр;
• сварочный аппарат;
• болгарка;
• регулировочная тяга;
• подвесная система;
• рама;
• грунтозацепы (колёса).

Не обязательно покупать все детали — сделать картофелекопалку для мотоблока своими руками несложно из тех, что были в употреблении.

Из трубы прямоугольного или квадратного сечения изготавливают основу

Пошаговый процесс сборки и монтажа

Особенность отечественного климата такова, что во время уборки картофеля грунт бывает влажным. Простейшая копалка здесь не поможет — потребуется более эффективное устройство. Сборку выполняют в определённой последовательности.

Каркас

Основу изготавливают из трубы прямоугольного или квадратного сечения со сторонами 4 см или более. Опорные балки делают из 4-метровой металлической заготовки. Её разрезают на отрезки длиной 80 и 120 см, из которых сваривают прямоугольную раму. Углы соединяют газо- или электросваркой.

Тяги и их крепления

Перемычки приваривают к раме, но не посередине сторон, а на расстоянии четверти длины от края. С обратной стороны рамы вертикально приваривают опорные трубки, а к ним крепят основу для оси.

Вертикальные стойки

Всего делают 3 вертикальных стойки с каждой стороны рамы. Первая — длиной 50 см, на расстоянии 5 см от края прямоугольника. Вторая имеет размер 40 см и отстоит от первого профиля на 40 см. Третья стойка — на расстоянии 40 см от второй, длиной 30 см. В результате получается убывающая лесенка.

Для того, чтобы агрегат не разрушился от сильных нагрузок, нужна жёсткость для стоек

Усиление жёсткости

Стойки усиливают полосой металла толщиной 0,5 мм. В нижней части элементы соединяют между собой под углом 45 градусов. Жёсткость для стоек нужна для того, чтобы агрегат не разрушился от сильных нагрузок.

Лемех или рало

Рало делают из металлического листа толщиной 0,3 мм. По чертежу вырезают лопасти, а к ним с помощью сварки присоединяют плуг. Чтобы лопасти лучше захватывали землю, нужно придать им выпуклую форму.

Изготовление скатной доски

Доска, по которой клубни будут скатываться, очищаясь от грунта, тоже входит в конструкцию агрегата. Чтобы не утяжелять конструкцию, скат делают из тонких металлических прутьев. Подойдёт арматура длиной 1,2 м и диаметром 1 см. Отрезки приваривают на расстоянии 4-5 см друг от друга.

Тяги для регулировки

Тяги не относятся к обязательным элементам, но они облегчают использование картофелекопалки для мотоблока на сыром и тяжёлом грунте. Как вариант, регулируемую конструкцию крепят к отдельной раме, а её присоединяют к основной. Крепления затягивают болтами и гайками.

Легкость передвижения по рядам зависит от ширины шин

Опорные колёса

Колёса — обязательная часть картофелекопалки. От ширины шин зависит легкость передвижения по рядам: узкие колёса при движении проваливаются в грунт, особенно если он сырой. Подойдут шины от садовой тачки или другого ненужного устройства.

Специфика конструкции

Прежде чем приступать к сооружению копалки для мотоблока, нужно изучить её строение, понять принцип работы, подготовить материалы и инструменты. Все устройства для копки картошки функционируют по одному принципу: зубья врезаются в почву, подхватывают её вместе с картофелем и поднимают. Земля осыпается, а картофель перекатывается в бункер или падает на пашню.

Оптимальная толщина металла

Ножи и другие металлические детали изготавливают из стальных листов толщиной 8 мм. Допускаются и другие размеры, в зависимости от предполагаемой нагрузки.

Колёса для копалки

Колёса картофелекопателя делают подвижными. Подходят те, что остались от старых изделий, например, от садовой тачки. Хорошо, если они будут с широкими шинами: так механизму будет легче ехать по междурядьям. Колёса могут быть резиновыми, в том числе с протектором, или металлическими. Первый вариант затруднит движение на влажном грунте, второй облегчает перемещение на твёрдой почве. Шины с протектором универсальны — они подходят для всех типов почв.

Из стальных листов изготавливают ножи и другие металлические детали копалки

Способы соединения

Детали соединяют крепежом, электрической или газовой сваркой. Болтовые соединения предпочтительнее, потому что они дают возможность разобрать и снова собрать агрегат.

Как выбрать картофелекопалку для мотоблока

Выбирать навесное оборудование необходимо с учётом модели мотокультиватора: каротофелекопалка для мотоблока МТЗ может не подойти к Champion или «Неве». Учитывается вид техники, длина и ширина, принцип работы и способ крепления. Только в этом случае можно купить картофелевыкапыватель, который будет соответствовать поставленным задачам и прослужит 10-15 лет.

Вид

Выпускают пассивное и активное навесное оборудование. Пассивное имеет простую конструкцию, которую называют стрельчатой или веерной. Основным рабочим элементом является нож, который крепится к лапе с приваренными стальными прутьями. Нож подрезает слой почвы, направляя картофель с грунтом на веерные прутья. Здесь картофель очищается от земли и осыпается на поверхность. Оператору или его помощнику необходимо после завершения обработки участка пройти и собрать урожай.

Активное оборудование выпускают двух видов – транспортерное и вибрационное. Транспортёрные имеют широкий нож, который после подрезания грунта направляет его на решётчатую ленту. Здесь почва просеивается, а корнелоды остаются на поверхности. Этот тип мототехники очень хорошо перепахивает грунт. Грохотная картофелекопалка для мотоблока работает по вибрационному типу. Подрезанная почва попадает на решётку, которая трясётся, очищая картофель от земли.

Длина и ширина

Узкие и небольшие по ширине катофелекопатели способны обрабатывать одиночные грядки, высаженные рядовым способом. Эта техника отличается манёвренностью, что актуально для садового приусадебного участка, на котором растут плодовые деревья, расположены хозяйственные постройки. Такое навесное оборудование отличается небольшой производительностью. Габаритная техника способна в течение часа обработать участок в 20-30 соток. Для манёвров потребуется запас свободного места, поэтому модели с повышенной производительностью приобретают для полей большой площади.

Принцип работы

В пассивных – очистка от грунта производится за счёт энергии движения: клубни с почвой попадают на прутья, грязь обивается. В активных – процесс ускоряется за счёт транспортерной ленты или вибрационной решётки. При движении эти узлы приводятся приводом мотокультиватора. Подсоединиться к источнику энергии можно с помощью редуктора, ременной передачи, адаптера или вала отбора мощности. Ремень – самое простое решение, не требующее сложного обслуживания. Редуктор и вал отбора мощности требуют регулярного внимания со стороны пользователя.

Метод крепления

Подвесное оборудование фиксируют с помощью болтовых соединений, специальных адаптеров, через сцепку и кронштейны. Пассивные картофелевыкапыватели крепятся с помощью простого болтового соединения. Это позволяет быстро установить или снять устройство. Наличие на крепёжной лапе нескольких отверстий помогает подобрать оптимальную глубину погружению плуга. Активное оборудование может крепиться через приводной вал и сцепку.

Лучшие сорта картофеля

Картофелекопалка своими руками

Для осуществления работ на больших площадях лучше покупать сельскохозяйственную технику от завода-производителя. Для выкопки картофеля на небольших земельных участках можно изготовить картофелекопалку своими руками.

Самодельная картофелекопалка для мотоблока Нева должна легко агрегатироваться с ним, быть эффективной в работе и подходить к типу обрабатываемой почвы.

Для изготовления простой модели веерного типа особые материалы, сложные чертежи и замеры не нужны. Основу устройства можно сделать из обыкновенной старой лопаты, прутья — из арматуры или зубьев садовых вил.

Для того чтобы изготовить к мотоблоку Нева картофелекопалку вибрационного типа самостоятельно, необходимы грамотные чертежи со всеми элементами конструкции, подручные материалы, вспомогательные инструменты и оборудование.

Для работы необходимо следующее:

• аппарат для сварки;
• болгарка;
• дрель, сверло;
• ножницы для металла;
• молоток;
• гаечные ключи.

Данная самодельная картофелекопалка состоит из таких основных частей:

• рама;
• подвесная часть;
• колеса и почвозацепы;
• тяга.

Картофелекопалка для мотоблока Нева, чертежи которой будут отсутствовать, не установится к агрегату, устройство будет неэффективным в работе.

Навесное устройство вибрационного типа можно изготовить с помощью пошаговой инструкции:

1. Берут заготовку или квадратную профильную трубу 40х40 мм длиной 4 м, разрезают ее на участки по 80 и 120 см.
2. Сваривают их в виде прямоугольника. Стороны должны находиться перпендикулярно друг к другу (90°).
3. На расстоянии 1/4 длины рамы приваривают перемычки для монтажа вертикальных регулировочных тяг.
4. Со стороны перемычек на расстоянии 5 см от края рамы прикрепляют металлический квадрат стороной 50 см, далее через 20 см крепят второй квадрат со стороной 40 см, через 40 см приваривают профиль 30 см. Соедините их полосой из листа металла.
5. Рало должно быть изготовлено из металла толщиной 0,3 мм. По чертежу ножницами для металла вырезают 2 лопасти и сваривают плуг.
6. Закрепляют все элементы крепежным прутом, при этом необходимо простучать молотком центр лопастей для объема конструкции и удобства захвата грунта.
7. Решетку делают из арматуры диаметром 10 мм и длиной 120 см. Через каждые 5 см приваривают.
8. В специально приготовленные отверстия устанавливают оси, соединяют их с рамой, устанавливают колеса.

Самодельная картофелекопалка готова. Пользуетесь ли вы картофелекопалками для сбора урожая корнеплодов на участке?
